Allen + Roth 34535 Original instructions

1Lowes.com/allenandroth
welcoming • sophisticated • inspiring
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. – 6 p.m., EST, Monday - Thursday, 8 a.m. – 5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
PENDANT
Français p. 9
Español p. 17
ITEM #0339928
MODEL #34535

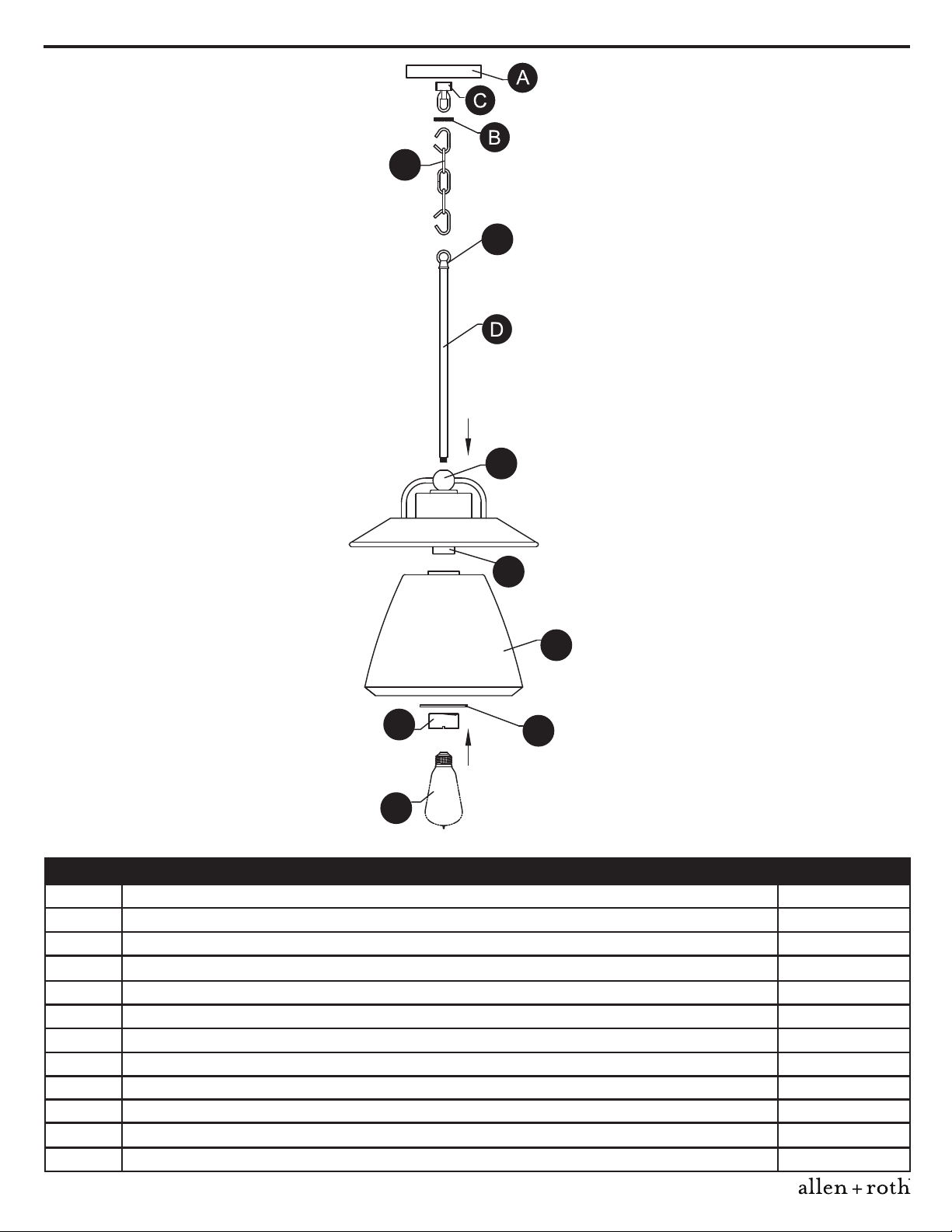

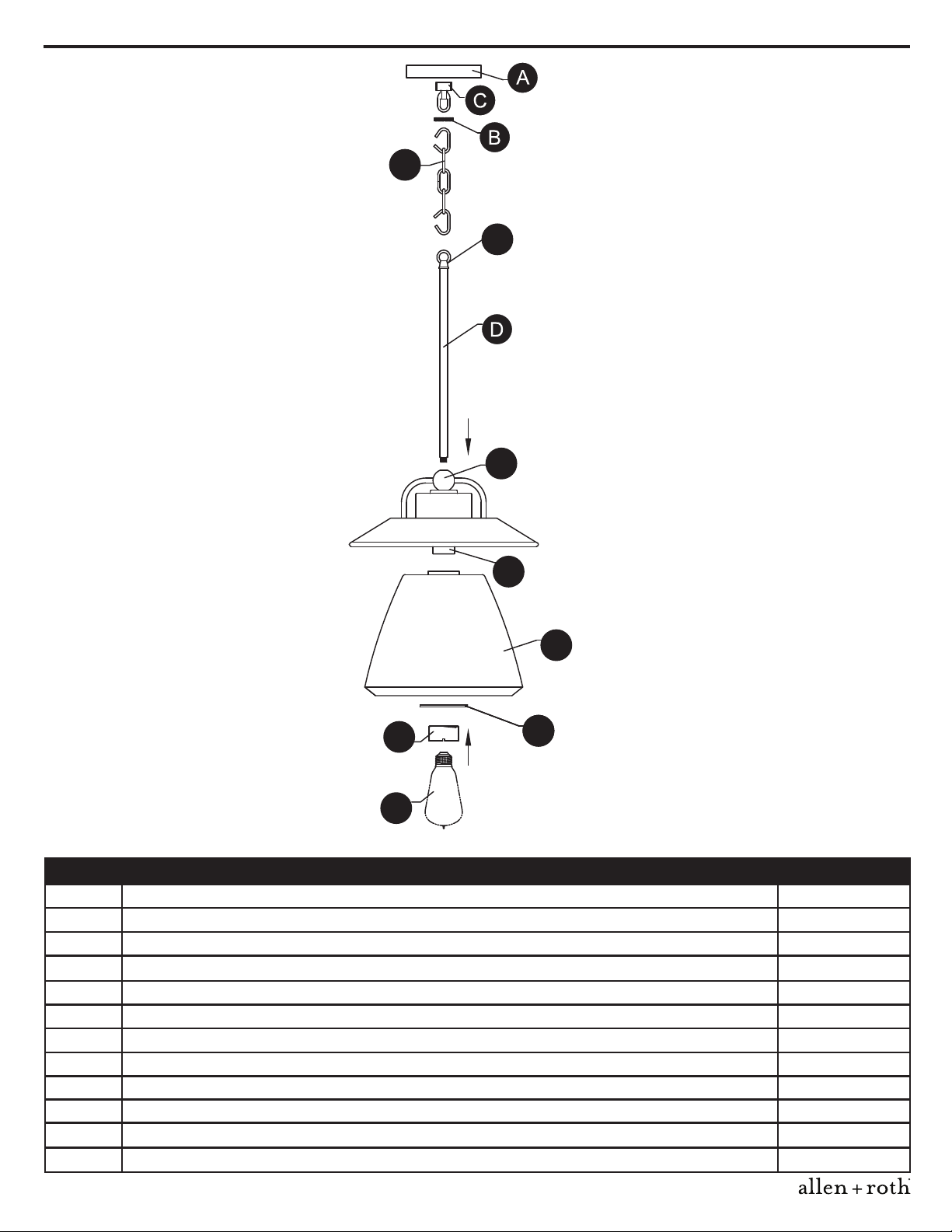

PACKAGE CONTENTS
2
ACanopy 1
Screw Collar Ring (Preassembled to Screw Collar Loop (C)) 1
Screw Collar Loop 1
Threaded Pipe 1
Fixture Body 1
Socket (Preassembled to Fixture Body ((E)) 1
Threaded Socket Ring (Preassembled to Fixture Body ((E)) 1
Glass Shade 1
Bulb 1
Chain 1
Fixture Loop (Preassembled to Threaded Pipe (D)) 1
Washer 1
B
C
D
E
F
G
H
I
J
K
L
G
F
E
H
I
PART DESCRIPTION QUANTITY
J
K
L
Lowes.com/allenandroth

3
Please read and understand this entire manual before attempting to assemble, operate or install the
product. If you have any questions regarding the product, please call customer service at
1-866-439-9800, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
WARNING:
• IMPORTANT: NEVER attempt any work without shutting off the electricity.
• Go to the main fuse box, or circuit breaker, in your home. Place the main power switch in the “OFF”
position and unscrew the fuses(s), or switch “OFF” the circuit breaker switch(es), that control the
power to the fixture or room that you are working on.
• Place the wall switch in the "OFF" position. If the fixture to be replaced has a switch or pull chain,
place it in the "OFF" position.
• Do not use bulbs with wattage greater than specified on this fixture.
• WARNING: California Prop 65: This lighting fixture contains chemicals known to the state of California
to cause cancer, birth defects, and/or other reproductive harm. Wash hands after use.
CAUTION:
• Read and understand all instructions and illustrations completely before proceeding with assembly
and installation of this fixture.
• If you have any doubts about how to install this lighting fixture, or if the fixture fails to operate
completely, please contact a qualified licensed electrical contractor.
• All parts must be used as indicated in these instructions. Do not substitute any parts, leave parts out,
or use any parts that are worn out or broken. Failure to obey this instruction could invalidate the ETL
listing and/or C.S.A. certification of this fixture.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and diagram. If any part is missing or damaged, do not attempt to assemble the product.
Contact customer service for replacement parts.
Estimated assembly time: 30 minutes to 1 hour.
Tools Required for Assembly (not included): Phillips screwdriver, flathead screwdriver, wire strippers,
electrical tape.

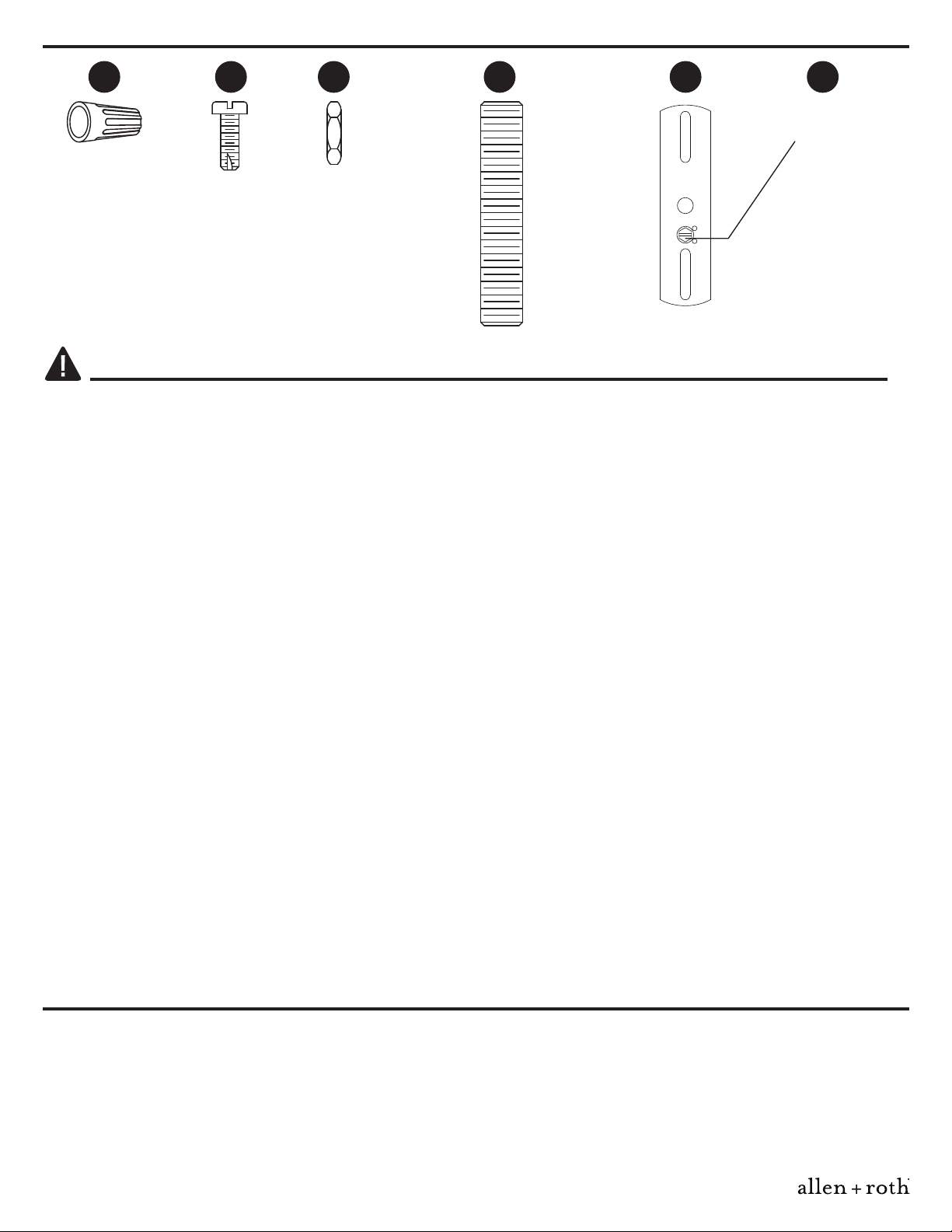

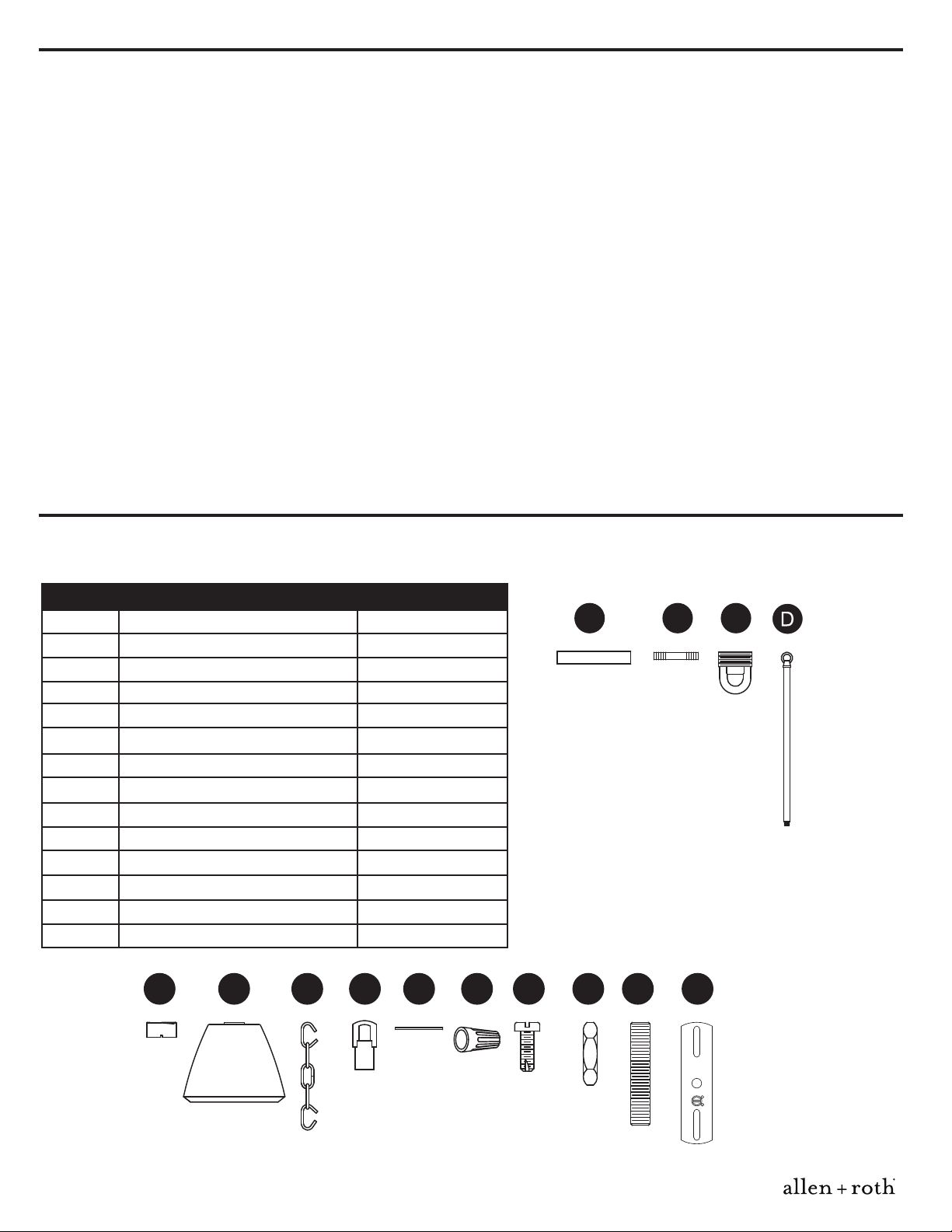

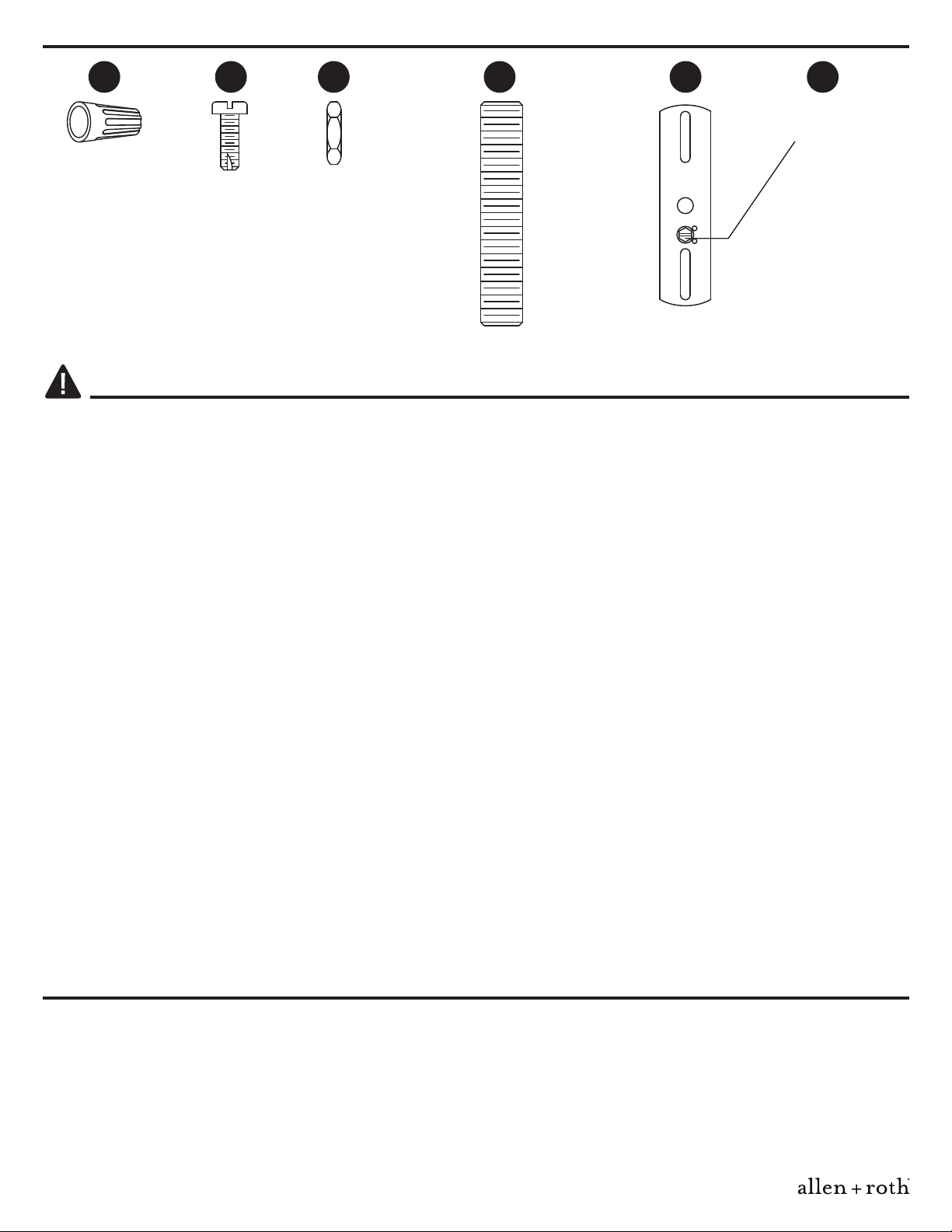

HARDWARE CONTENTS (shown actual size)
SAFETY INFORMATION
Wire
Connectors
AA
1/2 in.
Machine
Screws
BB DD
Mounting
Bracket
Ground
Screw
(Not shown
to size)
EE FF
Hex Nut
CC
Qty: 3 Threaded
Nipple
Qty: 1
Qty: 2
Qty: 2
Qty: 1
Qty: 1
(Not shown
to size)
GND
Lowes.com/allenandroth

ASSEMBLY INSTRUCTIONS
4

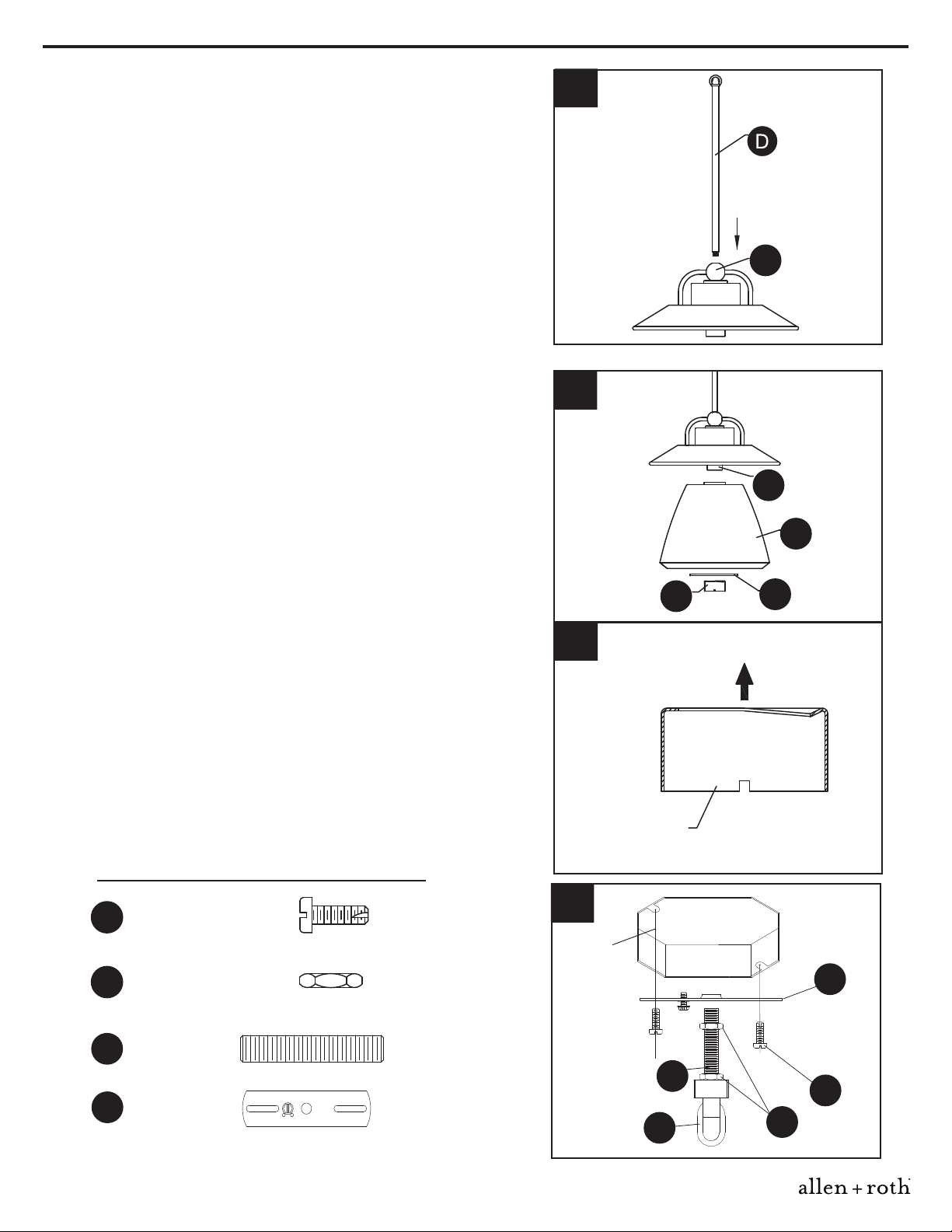

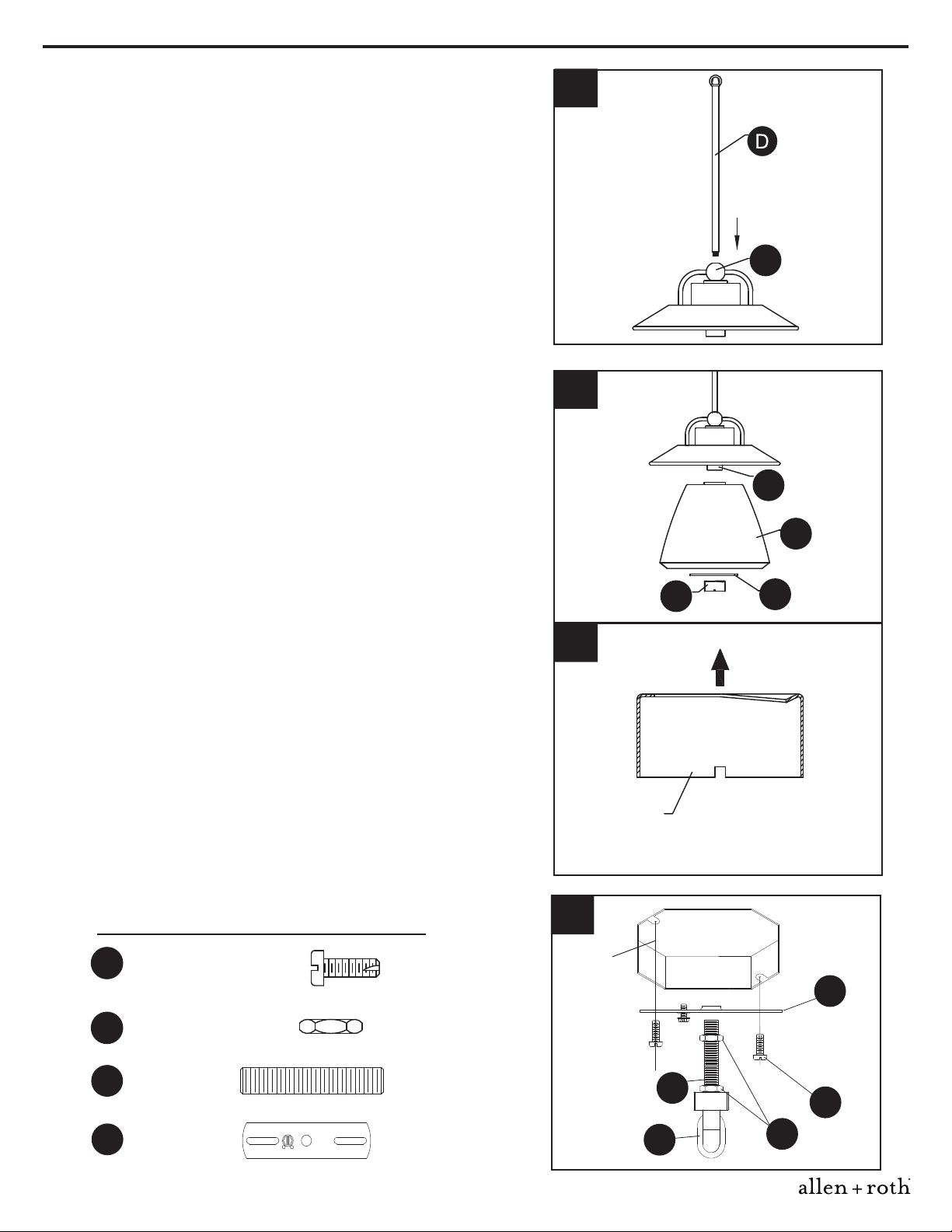

1. Screw threaded pipe (D) into fixture body (E).
(See Fig. 1.) 1
2a
2. Remove threaded socket ring (G). Pass shade (H),
and washer (L) over socket (F) and secure with
threaded socket ring (G). (See Fig. 2.)
E
G
F
H
L
1/2 in. Machine
Screws x 2
x 1
BB
Hex nut x 2
CC
DD
Mounting
Bracket
Hardware Used
Outlet
Box
(Not
Included)
BB
CC
EE
3. Connect mounting bracket (EE) to the outlet box
with 1/2 in. machine screws (BB). Orient
mounting bracket (EE) so that the raised center
portion protrudes into the outlet box. Screw
threaded nipple (DD) into screw collar loop (C) a
minimum of 1/4 in. Lock in place with hex nut
(CC). Screw second hex nut (CC) to the center
of threaded nipple (DD) and screw into mounting
bracket (EE). (See Fig. 3.)
GND
DD
C
3
x 1
EE
Threaded
Nipple
Lowes.com/allenandroth
NOTE:
The socket ring should be oriented so that the
threaded end of the ring screws onto the socket.
The unthreaded end (open end) of the ring must be
oriented down toward the floor.
2b
Open End
Facing Out

ASSEMBLY INSTRUCTIONS
5
Hardware Used
CC
EE
B

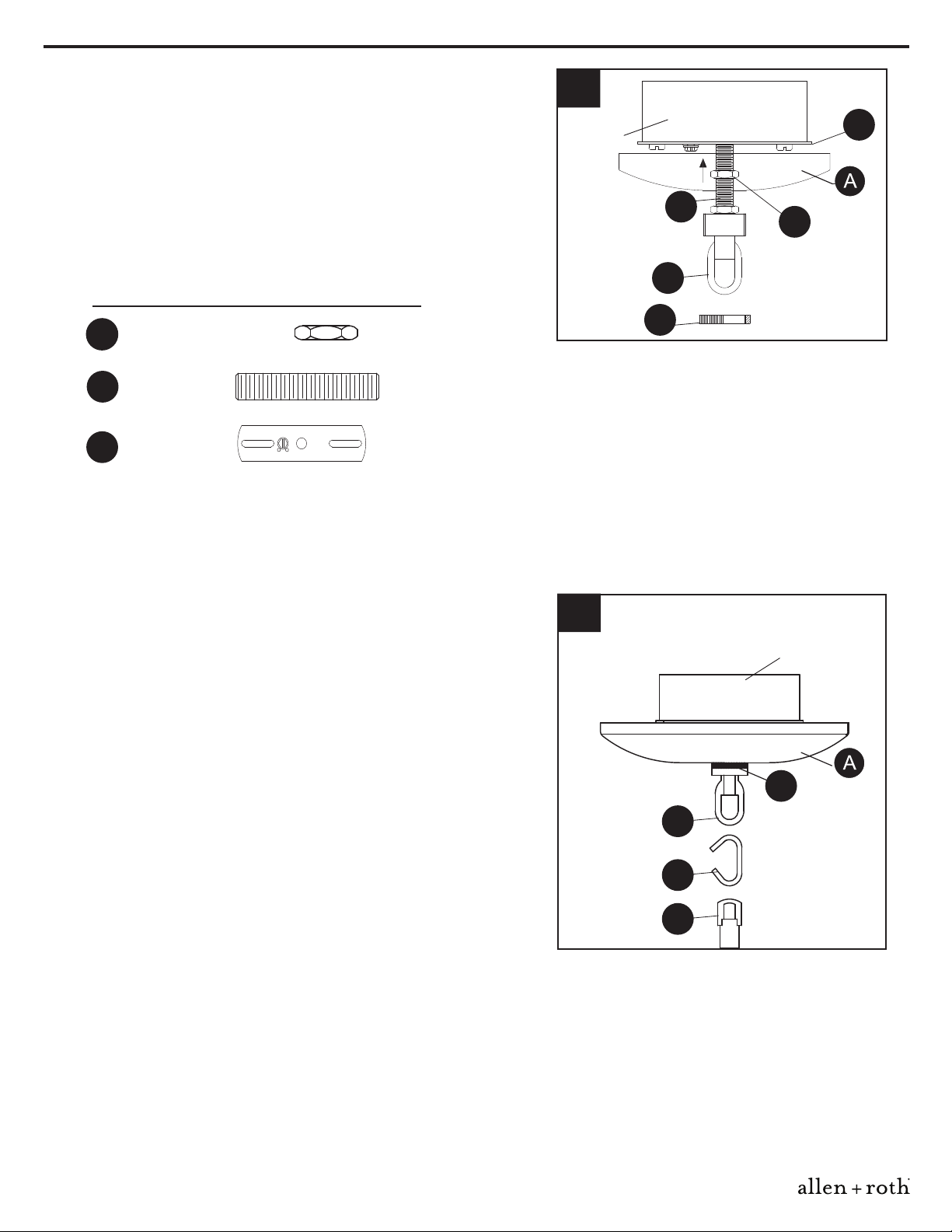

4. Pass canopy (A) over the screw collar loop (C).
Turn the screw collar loop (C) in or out of the
mounting bracket (EE) until 1/2 of the screw
collar loop (C) exterior threads are exposed.
After a desired position is found, lock threaded
nipple (DD) in place by tightening the second
hex nut (CC) up against the mounting bracket
(EE). Attach screw collar ring (B) to screw collar
loop (C). (See Fig. 4.)
x 1
Hexnut x 2
CC
EE Mounting
Bracket
GND
DD
C
4
x 1DD Threaded
Nipple
Outlet
Box
(Not
Included)
5. Attach screw collar loop (C) to fixture loop (K) with
open chain links of chain (J). Lower screw collar
ring (B) and canopy (A). (See Fig. 5.)
5Outlet Box
(Not Included)
C
J
K
B
Lowes.com/allenandroth

ASSEMBLY INSTRUCTIONS
6

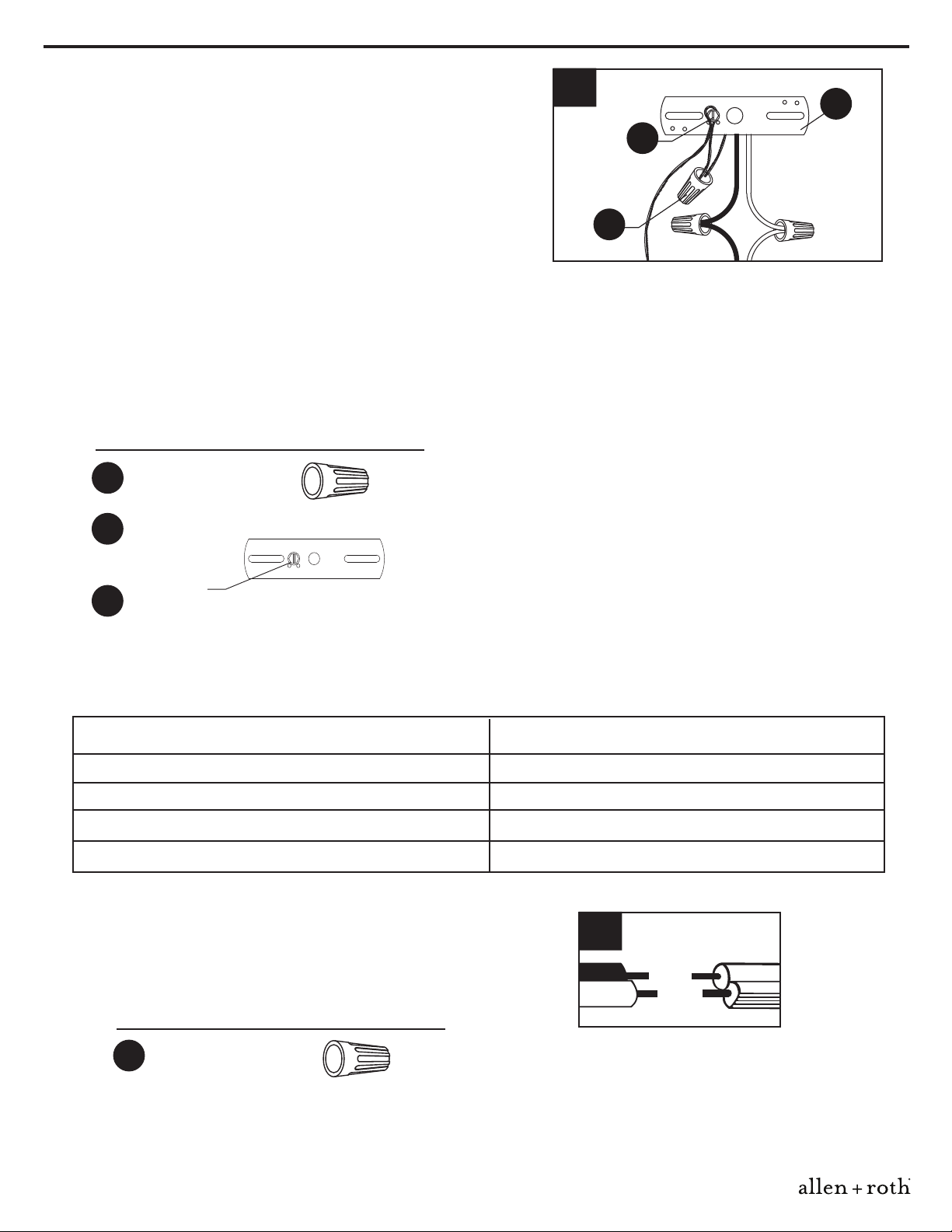

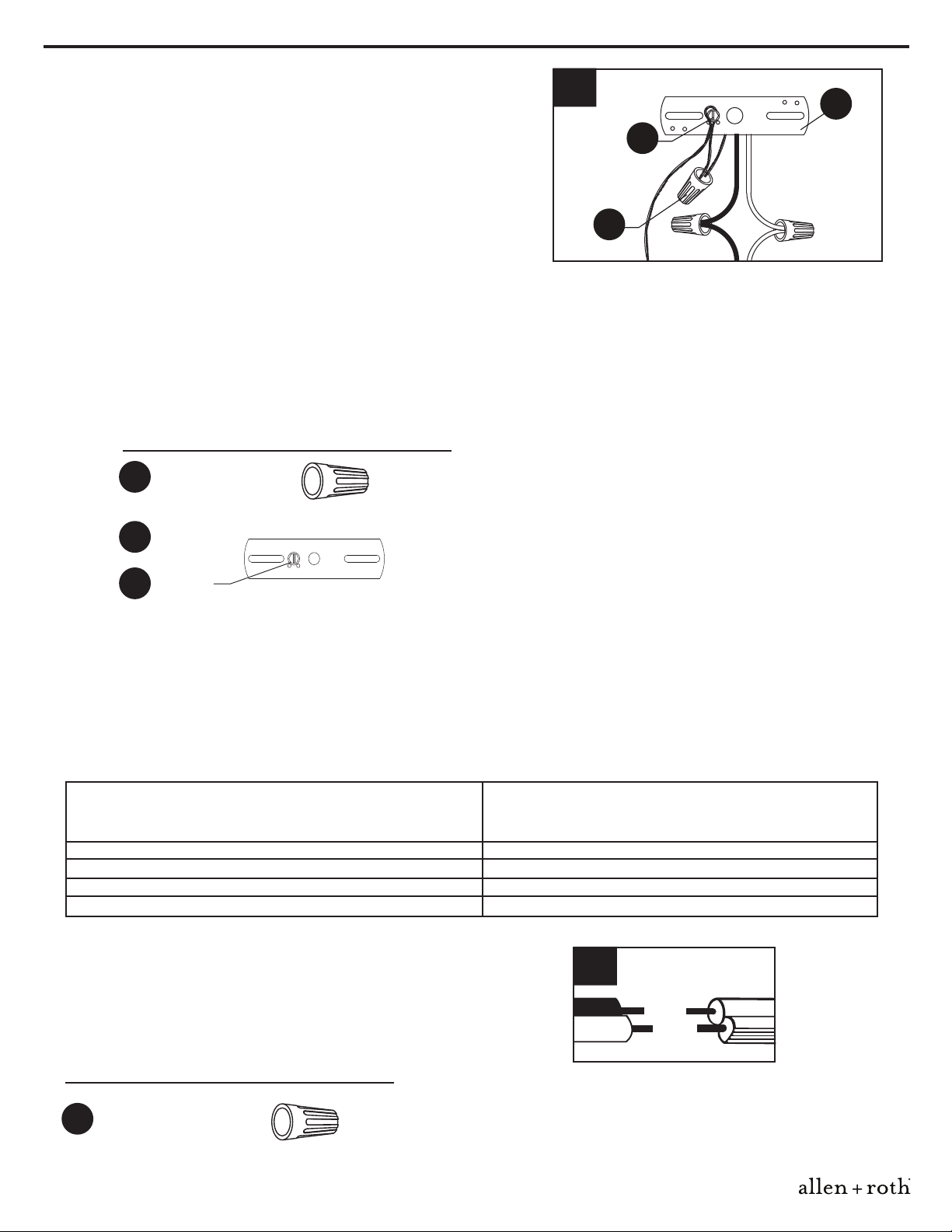

CONNECT, HOT, BLACK OR RED OUTLET SUPPLY WIRE TO: CONNECT, NEUTRAL, WHITE OUTLET SUPPLY WIRE TO:
Black White
* Parallel Cord (round & smooth) * Parallel Cord (square & ridged)
Clear, Brown, Gold or Black without Tracer (colored stripes) Clear, Brown, Gold or Black with Tracer (colored stripes)
Insulated Wire (not green) with copper metal conductor Insulated Wire (not green) with Silver metal conductort
7
Hardware Used
x 2
Wire Connectors
AA
*NOTE:
When parallel wire (SPT I & SPT II) is used.
The neutral wire is square shaped and ridged
and the hot wire will be round in shape and
smooth. (See Fig. 7.)
7. Supply wire connection guide: Make wire connections, securing with wire connectors (AA),
following the reference chart listed below.
6
FF
EE
x 1
Wire Connectors
AA
Hardware Used
x 1
EE Mounting
Bracket
Ground
Screw
FF
GND
6. Ground wire connection guide (see Fig. 6.):
• For installation in the United States:
Wrap ground wire from outlet box around
ground screw (FF) on mounting bracket (EE), no
less than 2 in. from wire end. Tighten ground
screw (FF). If fixture is supplied with a ground
wire, connect fixture ground wire to outlet ground
wire with a wire connector (AA).
• For installation in Canada:
If fixture is supplied with ground wire, wrap
ground wire around ground screw (FF) on
mounting bracket (EE). Tighten ground
screw (FF).
AA
GND
Lowes.com/allenandroth

CARE AND MAINTENANCE
TROUBLESHOOTING
• Always be certain that electric current is turned off before cleaning this item.
• Use a soft, moist cloth with mild, non-abrasive soap to clean fixture. Never use glass cleaner on
fixture, as it will damage the metal finish.
• All glass shades may be washed in a towel-lined sink with warm water and mild soap. Do not
wash shades in an automatic dishwasher.
• Bulb replacement: use 60-watt max. medium-base incandescent Edison bulbs or a
halogen/CFL/LED equivalent.
Fixture does not light. 1. Fixture may be wired incorrectly. 1. Check wiring.
2. Worn or broken bulb. 2. Replace bulb.
ASSEMBLY INSTRUCTIONS
7

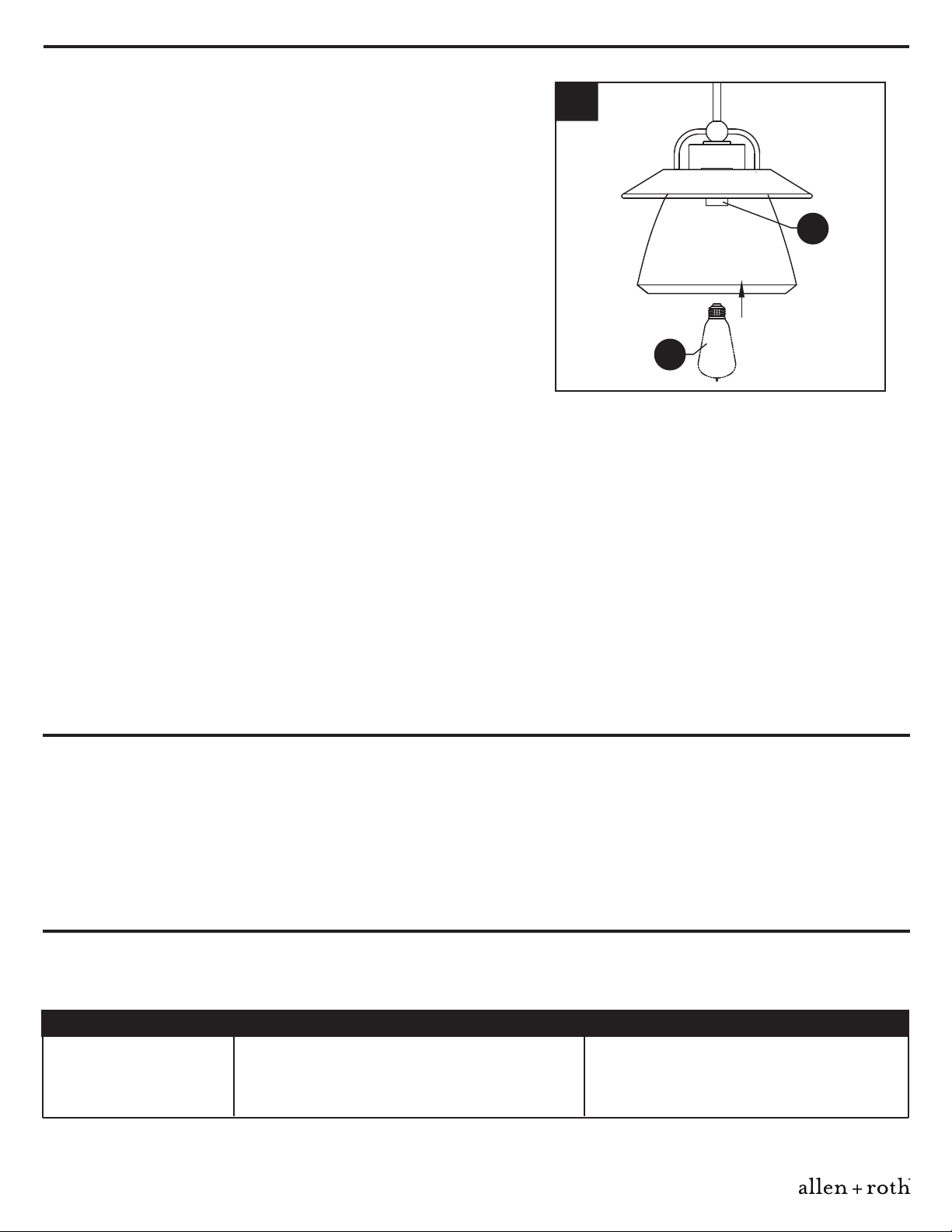

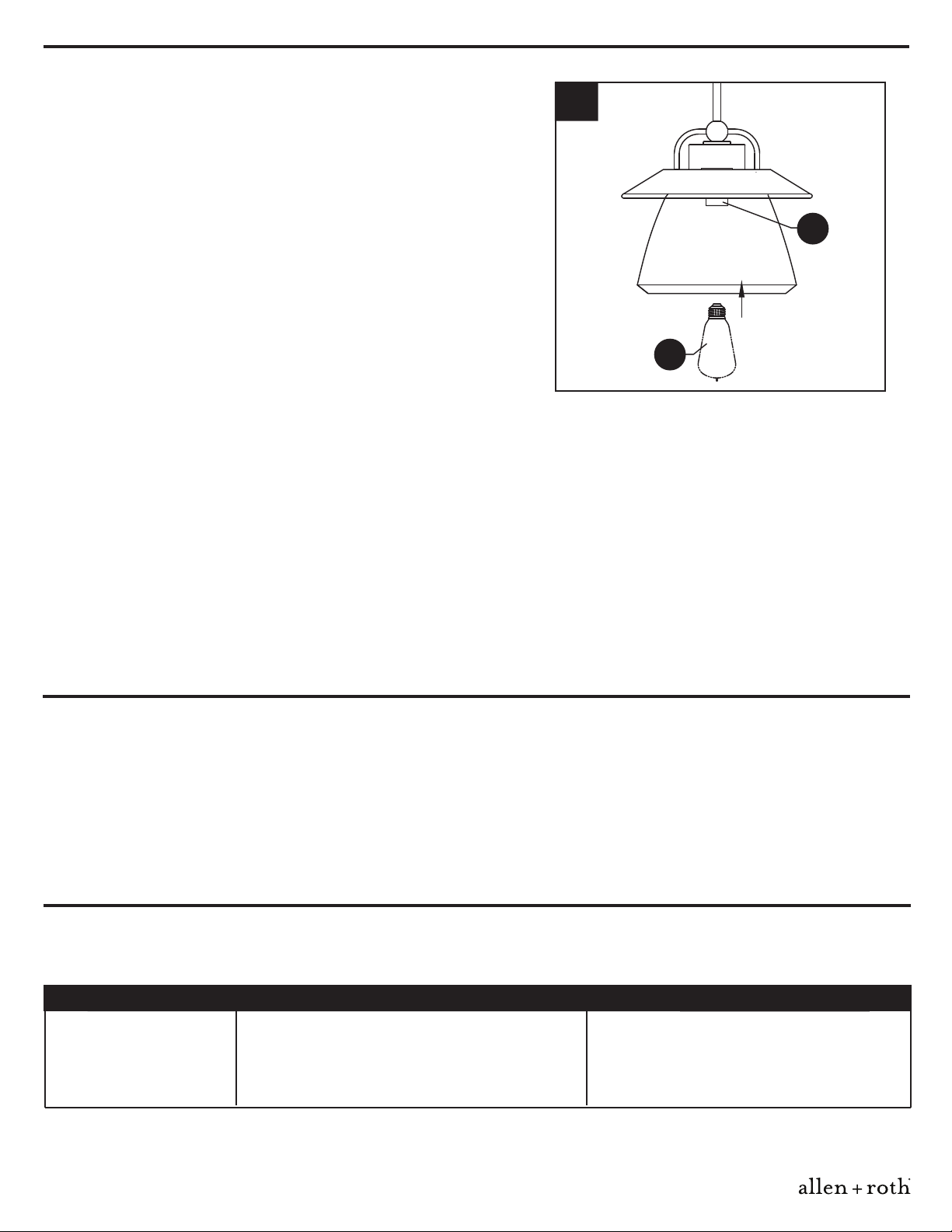

8. Insert bulb (I) into socket (F). (See Fig. 8.) 8
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
If you have any questions regarding the product, please call customer service at 1-866-439-9800,
8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
I
F
Lowes.com/allenandroth

8
B
A
C
BB
AA
DD
EE
CC
D
H
J
K
L
G
Canopy C34535
Screw Collar Ring SCG-MIZ
Screw Collar Loop SCL-MIZ
Threaded Pipe PIPEX12-MIZ
Threaded Socket Ring LR013-MIZ
Glass Shade G34535
Chain CHAIN-MIZ
Fixture Loop TLOOP01-MIZ
Washer W34535
Wire Connector WC001
Short Machine Screws SCR832X050
Hex nuts NUT18
Threaded Nipple TN18200
Mounting Bracket XBAR01
PART DESCRIPTION PART #
WARRANTY
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
Distributor warrants products manufactured by it will be free from defects in material and workmanship
for one (1) year following the date of shipment. This warranty does not cover bulbs or finish on outdoor
product. If any of the warranted products are found by Distributor to be defective, such products will, at
Distributor’s option, be replaced or repaired at Distributor’s cost. The parties hereto expressly agree that
Buyer’s sole and exclusive remedy against the Distributor shall be for the repair or replacement of
defective products as provided herein, or, at the Distributor’s sole option, Distributor may refund the
purchase price of the products. THE FOREGOING WARRANTY IS IN LIEU OF ALL OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THOSE OF MERCHANTABILITY, FITNESS FOR
ANY PARTICULAR PURPOSE OR INFRINGEMENT. No affirmation of Distributor, by words or action,
other than set forth in this paragraph shall constitute a warranty. Goods which may by sold by Distributor
but which are not manufactured by Distributor are not warranted by Distributor, but are sold only with the
warranties, if any, of the manufacturer thereof. This warranty does not cover labor or other costs or
expenses to remove or install any defective, repaired or replaced product. Distributor’s warranty does
not apply to any products that have been subjected to misuse, mishandling, misapplication, neglect
(including, but not limited to improper maintenance), accident, improper installation, modification
(including, but not limited to use of unauthorized parts or attachments), or adjustment or repair.
CBA
G H
J K L
EE
BBAA DDCC
GND
Rev. 11-28-17
Printed in China
allen + roth®is a registered trademark
of LF, LLC. All rights reserved.
Lowes.com/allenandroth

LUMINAIRE SUSPENDU
9Lowes.com/allenandroth
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 18 h (HNE), du lundi au jeudi, ou
entre 8 h et 17 h (HNE) le vendredi.
JOIGNEZ VOTRE REÇU ICI
ARTICLE #0339928
MODÈLE #34535
Numéro de série Date d’achat
welcoming • sophisticated • inspiring

10
ACouvercle 1
Bague de collier à anneau (préassemblée au collier à anneau de suspension [C]) 1
Collier à anneau de suspension 1
Tube fileté 1
Corps du luminaire 1
Douille (préassemblée au corps du luminaire [E]) 1
Bague de douille filetée (préassemblée à la douille [F]) 1
Abat-jour en verre 1
Ampoule 1
Chaîne 1
Anneau de suspension (préassemblé au tube fileté [D]) 1
Rondelle 1
B
C
D
E
F
G
H
I
J
K
L
G
F
E
H
I
J
K
PIÈCE DESCRIPTION QUANTITÉ
CONTENU DE L’EMBALLAGE
L
Lowes.com/allenandroth

11
AA BB DD EE FF
CC
GND
CONSIGNES DE SÉCURITÉ
Veuillez vous assurer de lire et de comprendre l’intégralité du présent guide avant d’assembler, d’utiliser
ou d’installer ce produit. Si vous avez des questions, veuillez téléphoner au service à la clientèle au
1 866 439-9800, entre 8 h et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
AVERTISSEMENT :
• IMPORTANT : Coupez l’électricité avant TOUTE manipulation.
• Accédez au panneau central de disjoncteurs ou de fusibles de votre demeure et placez l’interrupteur
principal en position d’arrêt (« OFF »).
• Dévissez les fusibles ou placez en position d’arrêt (« OFF ») l’interrupteur des disjoncteurs qui
alimentent le luminaire ou la pièce dans laquelle vous travaillez.
• Placez l’interrupteur mural en position d’arrêt (« OFF »). Si le luminaire à remplacer est doté d’un
interrupteur à bouton ou à chaîne, placez-le en position d’arrêt (« OFF »).
• N’utilisez pas d’ampoules dont la puissance dépasse la puissance nominale indiquée sur ce luminaire.
• AVERTISSEMENT EN VERTU DE LA PROPOSITION 65 DE LA CALIFORNIE : Ce luminaire contient
des produits chimiques reconnus par l’État de la Californie comme étant la cause de cancers,
d’anomalies congénitales et d’autres problèmes liés aux fonctions reproductrices. Lavez-vous les
mains après l’avoir manipulé.
MISE EN GARDE :
• Prenez soin de lire et de comprendre toutes les instructions avant de commencer l’assemblage et
l’installation du luminaire.
• Si vous avez des doutes à propos de l’installation, ou si le luminaire ne fonctionne pas correctement,
veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu’il est indiqué dans ces instructions. Ne remplacez pas
les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le
non-respect de ces instructions peut annuler l’homologation ETL ou CSA du luminaire.
PRÉPARATION
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez les
pièces dans l’emballage avec la liste et le tableau. S’il y a des pièces manquantes ou endommagées, ne
tentez pas d’assembler le produit. Communiquez avec le service à la clientèle pour obtenir des pièces de
rechange.
Temps d’assemblage approximatif : de 30 à 60 minutes
Outils nécessaires pour l’assemblage (non compris) : tournevis cruciforme, tournevis à tête plate, pinces à
dénuder et ruban isolant
Qté : 3
Qté : 2
Qté : 2
Qté: 1
Qté : 1 (grandeur
non réelle)
Capuchon
de connexion Vis à
métaux
de 1/2 po Traverse
Vis de mise
à la terre
Écrou
hexagonal
Tige filetée
(gran deur
non réelle)
Qté : 1
QUINCAILLERIE INCLUSE (grandeur réelle)
Lowes.com/allenandroth

12
1. Vissez le tube fileté (D) au corps du luminaire
(E). (Consultez la figure 1.) 1
2a
2b
2. Glissez l’abat-jour (H), et rondelle (L) sur la douille
(F) et fixez-le solidement à l'aide de la bague de
douille filetée (G). (Consultez la figure 2.)
E
G
F
H
Vis à métaux
de 1/2 po x 2
x 1
BB
Écrou hexagonal x 2CC
DD
Traverse
Quincaillerie utilisée
Boîte de
sortie
(non
incluse)
BB
CC
EE
3. Fixez la traverse (EE) à la boîte de sortie à l'aide
des vis à métaux de 1/2 po (BB). Placez la
traverse (EE) de façon à ce que la partie centrale
surélevée sorte du côté de la boîte de sortie.
Vissez la tige filetée (DD) au collier à anneau de
fixation (L) d’au moins 0,6 cm et fixez le tout à
l’aide d’un écrou hexagonal (CC). Vissez le
deuxième écrou hexagonal (CC) au centre de la
tige filetée (DD) et vissez celle-ci à la traverse
(EE). (Consultez la figure 3.)
GND
DD
C
3
x 1
EE
Tige
filetée
INSTRUCTIONS POUR L'ASSEMBLAGE
L
Lowes.com/allenandroth
NOTE:
La bague de la douille doit être orientée de sorte
que l'extrémité filetée de la bague se visse sur la
douille. L'extrémité non filetée (extrémité ouverte)
de la bague doit être orientée vers le sol.
Extremo
abierto hacia
afuera

13
Quincaillerie utilisée
CC
EE
B
4. Glissez le couvercle (A) sur le collier à anneau de
suspension (C). Vissez le collier à anneau de
suspension (C) à la traverse (EE) ou dévissez-le
jusqu’à ce que la moitié du filetage extérieur du
collier à anneau de suspension (C) soit exposée.
Après avoir trouvé la bonne position, fixez la tige
filetée (DD) en serrant le deuxième écrou
hexagonal (CC) contre la traverse (EE). Fixez la
bague du collier à anneau (B) au collier à anneau
de suspension (C). (Consultez la figure 4.)
x 1
x 2
CC
EE
GND
DD
C
4
x 1DD
Boîte de
sortie
(non
incluse)
5. Fixez le collier à anneau de suspension (C) à
l’anneau de suspension du luminaire (K) à l’aide
des maillons ouverts de la chaîne (J). Abaissez la
bague de collier à anneau (B) et le couvercle (A).
(Consultez la figure 5.)
5Boîte de sortie
(non incluse)
C
J
K
B
INSTRUCTIONS POUR L'ASSEMBLAGE
Écrou hexagonal
Traverse
Tige
filetée
Lowes.com/allenandroth

14
6
FF
EE
AA
GND
INSTRUCTIONS POUR L'ASSEMBLAGE
x 1
x 1
GND
Quincaillerie utilisée
EE Traverse
FF
Vis de
mise à la terre
6. Guide de connexion des fils de mise à la terre
(consultez la figure 6) :
• Installation aux États-Unis : Enroulez le fil de
mise à la terre de la boîte de sortie autour de la
vis de mise à la terre (FF) de la traverse (EE), à
au moins 5 cm de l'extrémité du fil. Serrez la vis
de mise à la terre (FF). Si le luminaire est muni
d’un fil de mise à la terre, branchez le fil de mise
à la terre du luminaire au fil de mise à la terre de
la boîte de sortie à l’aide d’un capuchon de
connexion (AA).
• Installation au Canada : Si le luminaire est muni
d’un fil de mise à la terre, enroulez-le autour de la
vis de mise à la terre (FF) de la traverse (EE).
Serrez la vis de mise à la terre (FF).
Capuchon
de connexion
AA
7
7. Guide pour la connexion des fils du cordon d’alimentation : Effectuez le raccordement des fils
à l’aide des capuchons de connexion (AA), en respectant le tableau de référence ci-dessous.
*REMARQUE :
Lorsqu’un fil parallèle (SPT I et SPT II) est utilisé,
le fil neutre est carré et cannelé, tandis que le fil
chargé est rond et lisse. (Consultez la figure 7.)
RACCORDEZ LE FIL D’ALIMENTATION ÉLECTRIQUE
CHARGÉ DE COULEUR NOIR OU ROUGE DE LA BOÎTE DE
SORTIE AU FIL SUIVANT :
Noir
* Cordon parallèle (rond et lisse)
Clair, brun, doré ou noir sans repère (rayures colorées)
Fil isolé (pas vert) avec âme en cuivre métallique.
RACCORDEZ LE FIL D’ALIMENTATION ÉLECTRIQUE
NEUTRE DE COULEUR BLANCHE DE LA BOÎTE DE
SORTIE AU FIL SUIVANT :
Blanc
* Cordon parallèle (carré et nervuré)
Clair, brun, doré ou noir avec repère (rayures colorées)
Fil isolé (pas vert) avec âme métallique argentée.
Quincaillerie utilisée
x 2
Capuchon
de connexion
AA
Lowes.com/allenandroth

15
8. Insérez une ampoule (I) dans la douille (F).
(Consultez la figure 8.) 8
I
F
INSTRUCTIONS POUR L'ASSEMBLAGE
• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu’un savon non abrasif. N’utilisez jamais de nettoyants
pour vitres; vous risqueriez d’endommager le fini métallique du luminaire.
• Les abat-jour en verre peuvent être nettoyés dans un évier couvert de serviettes, à l’aide d’eau
tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisselle.
• Changement des ampoules : utilisez des ampoules à incandescence d'Edison à culot moyen
d’un maximum de 60 watts incandescence ou un halogène / CFL / DEL équivalent.
ENTRETIEN
Le luminaire
ne s’allume pas.
1. Le luminaire est mal branché. 1. Vérifiez si le luminaire
est bien branché.
2. L’ampoule est usée ou brisée. 2. Remplacez l’ampoule.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
DÉPANNAGE
Si vous avez des questions, veuillez téléphoner au service à la clientèle au 1 866 439-9800, entre 8 h
et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
Lowes.com/allenandroth

16
Le distributeur garantit les produits qu’il a fabriqués contre tout défaut de matériaux ou de fabrication
pour une période de un (1) an à compter de la date d’expédition. Cette garantie ne couvre pas les
ampoules ni le fini des produits extérieurs. Si l’un des produits garantis est déclaré défectueux par le
distributeur, celui-ci choisira de remplacer ou de réparer le produit à ses frais. Les parties acceptent
expressément par la présente que le seul recours de l’acheteur contre le distributeur se limite à la
réparation ou au remplacement des produits défectueux, tel qu'il est stipulé aux présentes, ou, à sa
seule discrétion, le distributeur peut choisir de rembourser le prix d’achat des produits. LA GARANTIE
SUSMENTIONNÉE PRÉVAUT SUR TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU
IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'ADÉQUATION À UN
USAGE PARTICULIER OU DE NON-CONTREFAÇON. Aucune affirmation de la part du distributeur,
qu’elle se traduise en mots ou en action, ne constitue une garantie si elle n’est pas stipulée dans ce
paragraphe. Les articles qui sont vendus par le distributeur sans toutefois avoir été fabriqués par le
distributeur ne sont pas couverts par cette garantie. Ils sont vendus avec les garanties fournies par le
fabricant seulement, le cas échéant. Cette garantie ne couvre pas la main-d’œuvre ni les coûts et
dépenses associés au retrait ou à l'installation d’un produit défectueux, réparé ou remplacé. La garantie
du distributeur ne couvre pas les produits qui ont été soumis à un usage inapproprié, à une manipulation
inadéquate, à une négligence (y compris, sans toutefois s’y limiter, à un entretien inadéquat), à un
accident, à une installation inadéquate, à une modification (y compris, sans toutefois s’y limiter, à
l’utilisation de pièces et d’accessoires non autorisés), à un réglage ou à une réparation.
GARANTIE
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h
et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
B
A
C
BB
AA
DD
EE
CC
D
H
J
K
L
G
Couvercle C34535
Bague de collier à anneau SCG-MIZ
Collier à anneau de suspension SCL-MIZ
Tube fileté de 12 po PIPEX12-MIZ
Abat-jour en verre LR013-MIZ
Bague de douille filetée G34535
Chaîne CHAIN-MIZ
Anneau de suspension TLOOP01-MIZ
Rondelle W34535
Capuchon de connexion WC001
Vis à métaux courte SCR832X050
Écrou hexagonal NUT18
Tige filetée TN18200
Traverse XBAR01
PIÈCE DESCRIPTION Nº DE PIÈCE CBA
G H
J K L
EE
BBAA DDCC
GND
Rev. 11-28-17
Lowes.com/allenandroth
Imprimé en Chine
allen + roth est une marque de commerce
déposée de LF, LLC. Tous droits réservés.

LÁMPARA COLGANTE
17 Lowes.com/allenandroth
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-866-439-9800, de lunes a jueves de 8 a.m. a 6 p.m., y los
viernes de 8 a.m. a 5 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
ARTÍCULO #0339928
MODELO #34535
Número de serie Fecha de compra
acogedor • sofisticado • inspiradorwelcoming • sophisticated • inspiring

18
ABase 1
Aro del anillo del roscado (preensamblado al anillo de enganche roscado (C)) 1
Anillo de enganche roscado 1
Tubo roscado 1
Cuerpo de la lámpara 1
Portalámpara (preensamblado en el cuerpo de la lámpara (E)) 1
Anillo del portalámpara roscado (preensamblado cuerpo de la lámpara (E) 1
Pantalla de vidrio 1
Bombilla 1
Cadena 1
Enganche de la lámpara (preensamblado en el tubo roscado (D)) 1
Arandela 1
B
C
D
E
F
G
H
I
J
K
L
G
F
E
H
I
L
J
K
PIEZA DESCRIPCIÓN CANTIDAD
CONTENIDO DEL PAQUETE
LL
Lowes.com/allenandroth

19
AA BB DD EE FF
CC
GND
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
Si tiene preguntas relacionadas con el producto, llame al Servicio al Cliente al 1-866-439-9800, de lunes
a jueves de 8 a.m. a 6 p.m., y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
ADVERTENCIA:
• IMPORTANTE: NUNCA intente hacer trabajos sin desconectar el suministro eléctrico.
• Diríjase a la caja de fusibles o a la caja del interruptor de circuito principal en su hogar. Coloque el
interruptor de alimentación principal en la posición “OFF” (APAGADO).
• Desenrosque el o los fusibles o coloque el interruptor de circuito que controla la alimentación de la
lámpara o habitación en la que trabaja en la posición “OFF” (APAGADO).
• Coloque el interruptor de la pared en la posición “OFF” (APAGADO). Si la lámpara que va a
reemplazar posee un interruptor o cadena de tirador, colóquelos en la posición “OFF” (APAGADO).
• No utilice bombillas de un vataje mayor al especificado en esta lámpara.
• ADVERTENCIA: Propuesta 65 de california: Esta lámpara contiene sustancias químicas reconocidas
por el estado de California como causantes de cáncer, defectos congénitos y/u otros daños en el
aparato reproductivo. Lávese las manos después de usarla.
PRECAUCIÓN:
• Lea y comprenda todas las instrucciones e ilustraciones por completo antes de proceder con el
ensamblaje e instalación de esta lámpara.
• Si tiene dudas sobre la instalación de esta lámpara, o si el funcionamiento de la misma falla por
completo, sírvase ponerse en contacto con un electricista calificado y con licencia.
• Todas las piezas deben usarse como lo indican estas instrucciones. No reemplace las piezas, no
omita piezas durante la instalación ni utilice piezas gastadas o rotas. El incumplimiento de esta
indicación podría invalidar la calificación ETL o la certificación C.S.A. de esta lámpara.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete y los aditamentos mencionados. No intente ensamblar el producto
si falta alguna pieza o si éstas están dañadas. Póngase en contacto con el Departamento de Servicio al
Cliente para obtener piezas de repuesto.
Tiempo estimado de ensamblaje: 30 minutos a 1 hora.
Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador Phillips, destornillador de
cabeza plana, pinzas pelacables, cinta aislante.
INFORMACIÓN DE SEGURIDAD
ADITAMENTOS (tamaño real)
Conectores
de cables Tornillos para
metales
de 1/2 in.
Tuerca
hexagonal
Cant.: 3
Cant.: 2
Cant.: 2
Cant.: 1
Manguito
roscado
Abrazadera
de montaje
Tornillo de
puesta
a tierra
(no es el
tamaño real)
Cant.: 1
Cant.: 1
(no es el
tamaño real)
Lowes.com/allenandroth

20
1. Enrosque el tubo roscado (D) en el cuerpo de la
lámpara (E). (Consulte la Fig. 1.) 1
2a
2b
2. Retire el anillo del portalámpara roscado (G). Pase
la pantalla (H), y randela (L) por el portalámpara
(F) y fíjela con el anillo del portalámpara roscado
(G). (Consulte la Fig. 2.)
E
G
F
H
Tornillos para
metales de 1/2 in. x 2
x 1
BB
Tuerca hexagonal x 2
CC
DD
Abrazadera
de montaje
Aditamentos utilizados
3. Conecte la abrazadera de montaje (EE) con los
tornillos para metal de 1/2 in. (BB) a la caja de
salida. Oriente la abrazadera de montaje (EE) de
modo tal que la sección central elevada sobresalga
hacia el interior de la caja de salida. Enrosque el
manguito roscado (DD) en el anillo de enganche
roscado (L) al menos 1/4 in. Ajústelo en su sitio con
la tuerca hexagonal (CC). Enrosque la segunda
tuerca hexagonal (CC) al centro del manguito
roscado (DD) y dentro de la abrazadera de montaje
(EE). (Consulte la Fig. 3.)
GND
Caja de
salida
(no se
incluye)
BB
CC
EE
DD
C
3
x 1
EE
Manguito
roscado
INSTRUCCIONES DE ENSAMBLAJE
L
Lowes.com/allenandroth
NOTA:
El anillo del casquillo debe orientarse de modo que
el extremo roscado del anillo se atornille en el
casquillo. El extremo sin rosca (extremo abierto)
del anillo debe orientarse hacia abajo, hacia el
piso.
Extremo
abierto hacia
afuera
