Allen + Roth LWS3638A User manual

allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
PENDANT
1
welcoming • sophisticated • inspiring
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
ITEM # 0809829
MODEL # LWS3638A
Français p. 9
17
Español p.
15
XXXXXX allenandroth.com

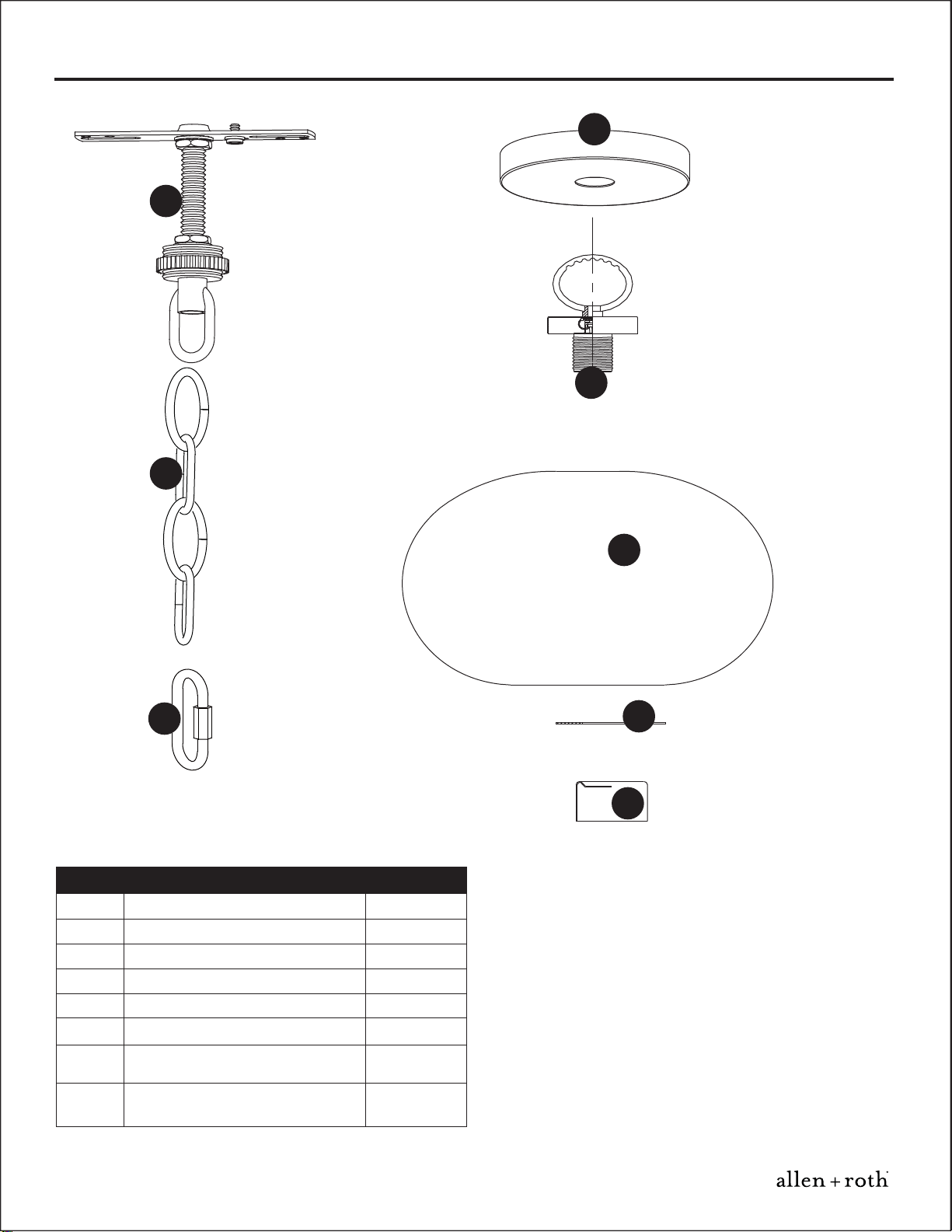

PACKAGE CONTENTS
2allenandroth.com
C
B
A
D
E
G
H
F
PART DESCRIPTION QUANTITY
A
B
C
E
D
1
1
2
1
1
1
Fixture Chain
Ceiling Canopy
G
H
F1
1
Shade
Steel Collar
[Pre-assembled to Socket Assembly(E)]
Socket Collar
[Pre-assembled to Socket Assembly(E)]
Socket Assembly
Quick Link
Crossbar Assembly

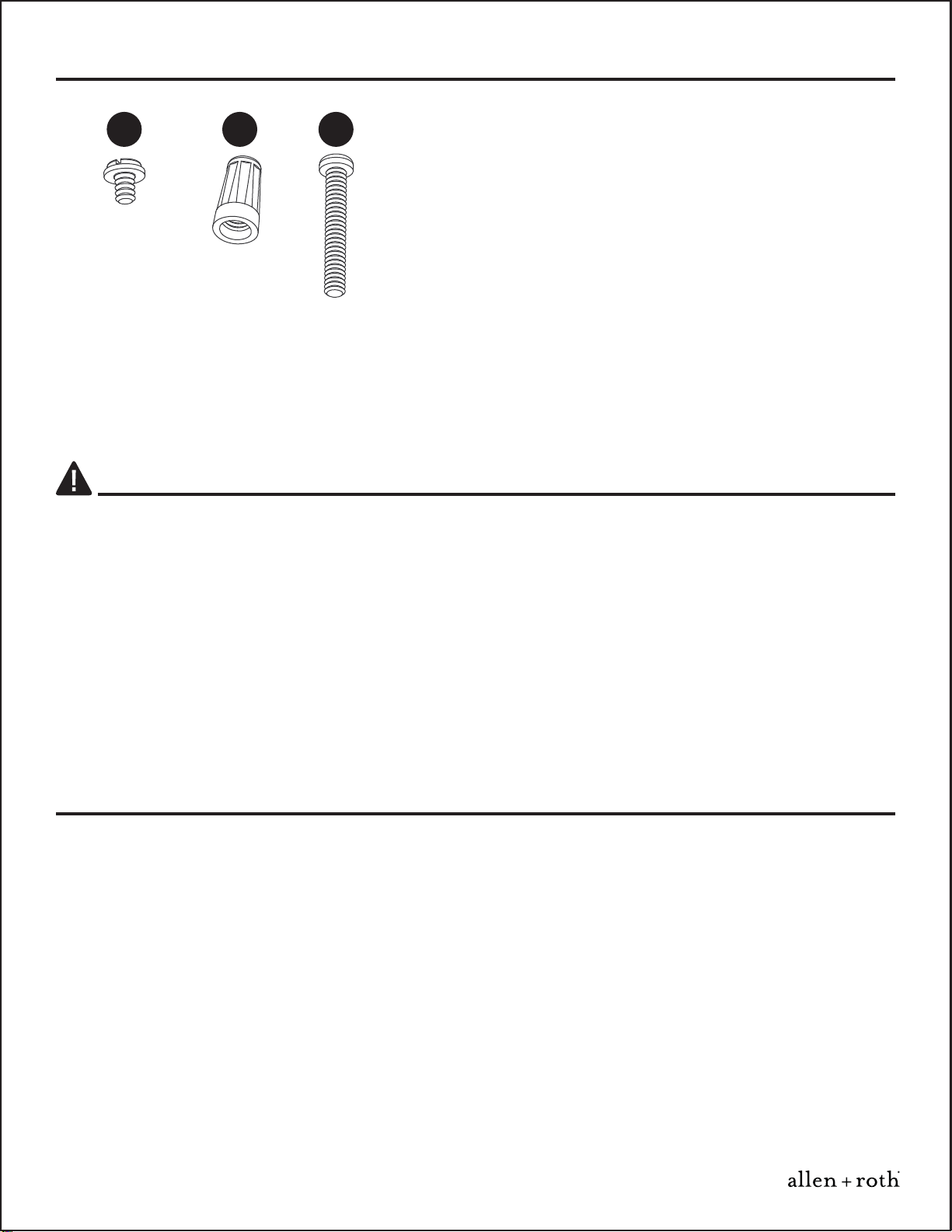

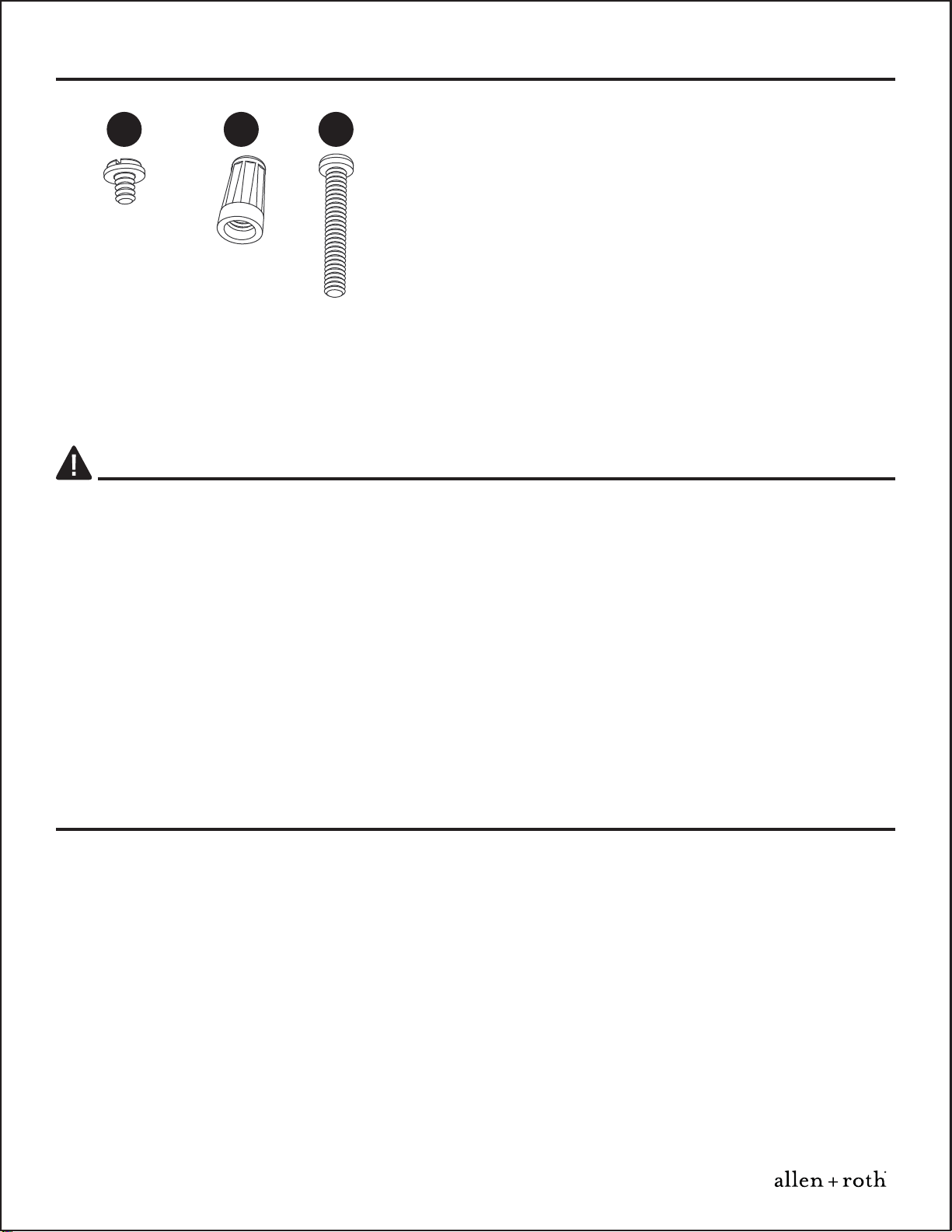

HARDWARE CONTENTS (shown actual size)
3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
CAUTION
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time: 30 - 45 minutes
Tools Required forAssembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles and Ladder.
Helpful Tools (not included): Wire strippers
Outlet
Box
Screw
Qty. 2
CCAA BB
Wire
Connector
Qty. 3
Green Ground
Screw
[preassembled
to Crossbar
Assembly (A)]
Qty. 1
allenandroth.com

4

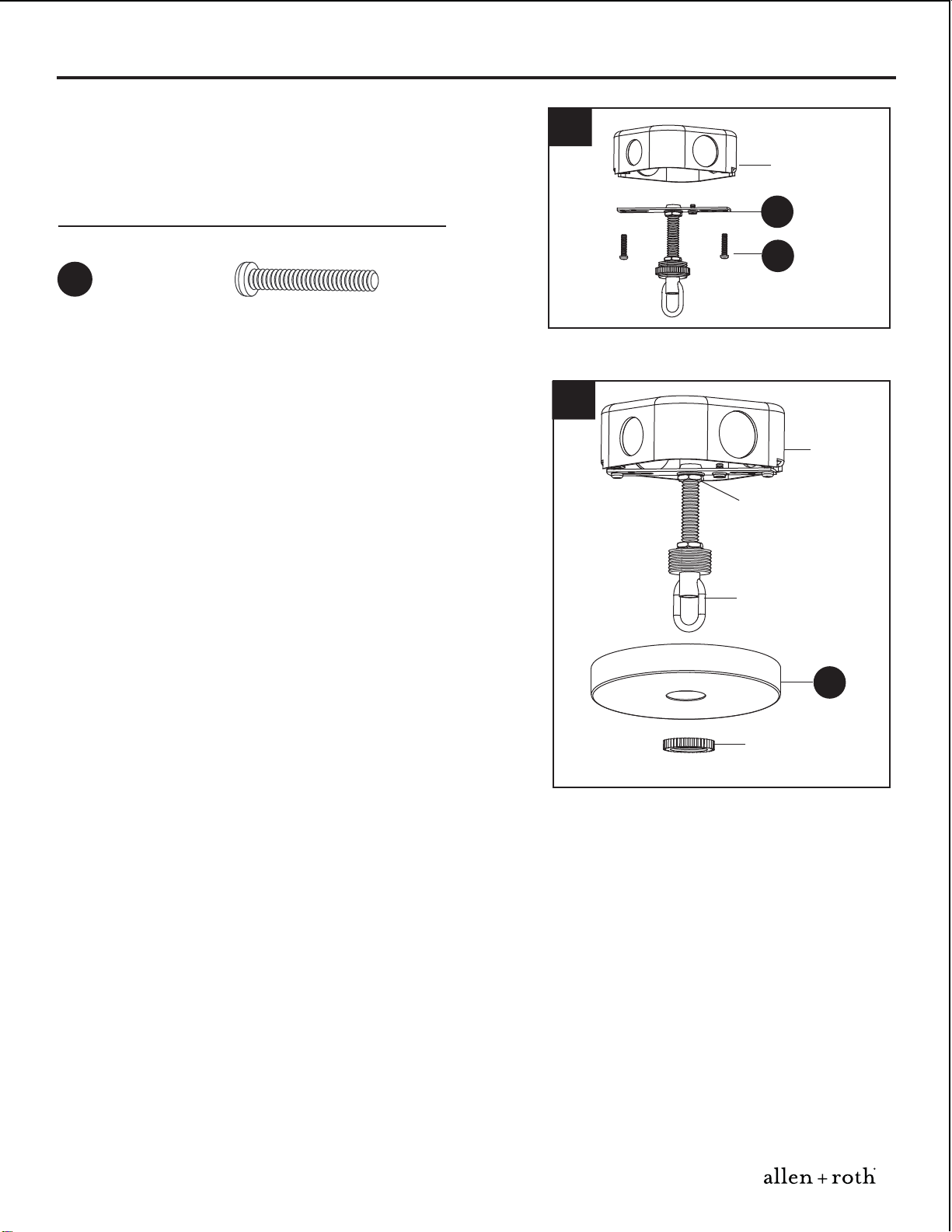

ASSEMBLY INSTRUCTIONS
allenandroth.com
x 2
Hardware Used
1

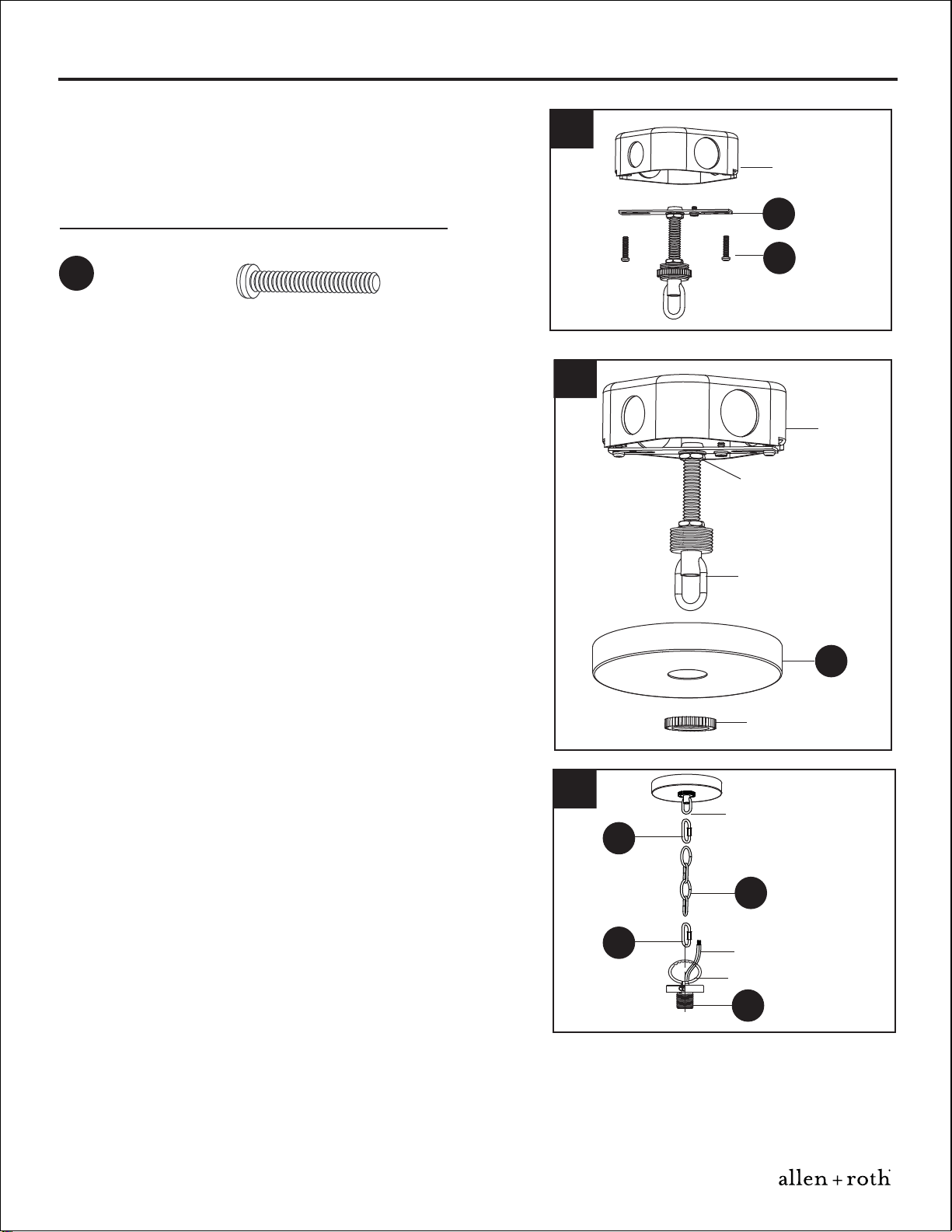

1. Secure the crossbar assembly (A) to the outlet
box (not included) with outlet box screws (CC).
Tighten until snug.
Outlet
Box
Screw
CC
A
CC
Outlet Box
I
D
2
Outlet
Box
Canopy Chain
Loop
Hex Nut
Canopy
Lock Ring
2. Remove the preassembled canopy lock ring from
crossbar assembly (A). Temporarily attach the
ceiling canopy (D) to the preassembled nipple on
the crossbar assembly (A), securing with canopy
lock ring. If the ceiling canopy (D) is not snug
against the ceiling, remove it from the crossbar
assembly (A) and adjust the length of the
preassembled nipple by unscrewing the
preassembled hex nut. Screw the nipple in or out of
the crossbar until the correct length is achieved,
then re-attach the ceiling canopy (D).
Canopy Chain
Loop
3

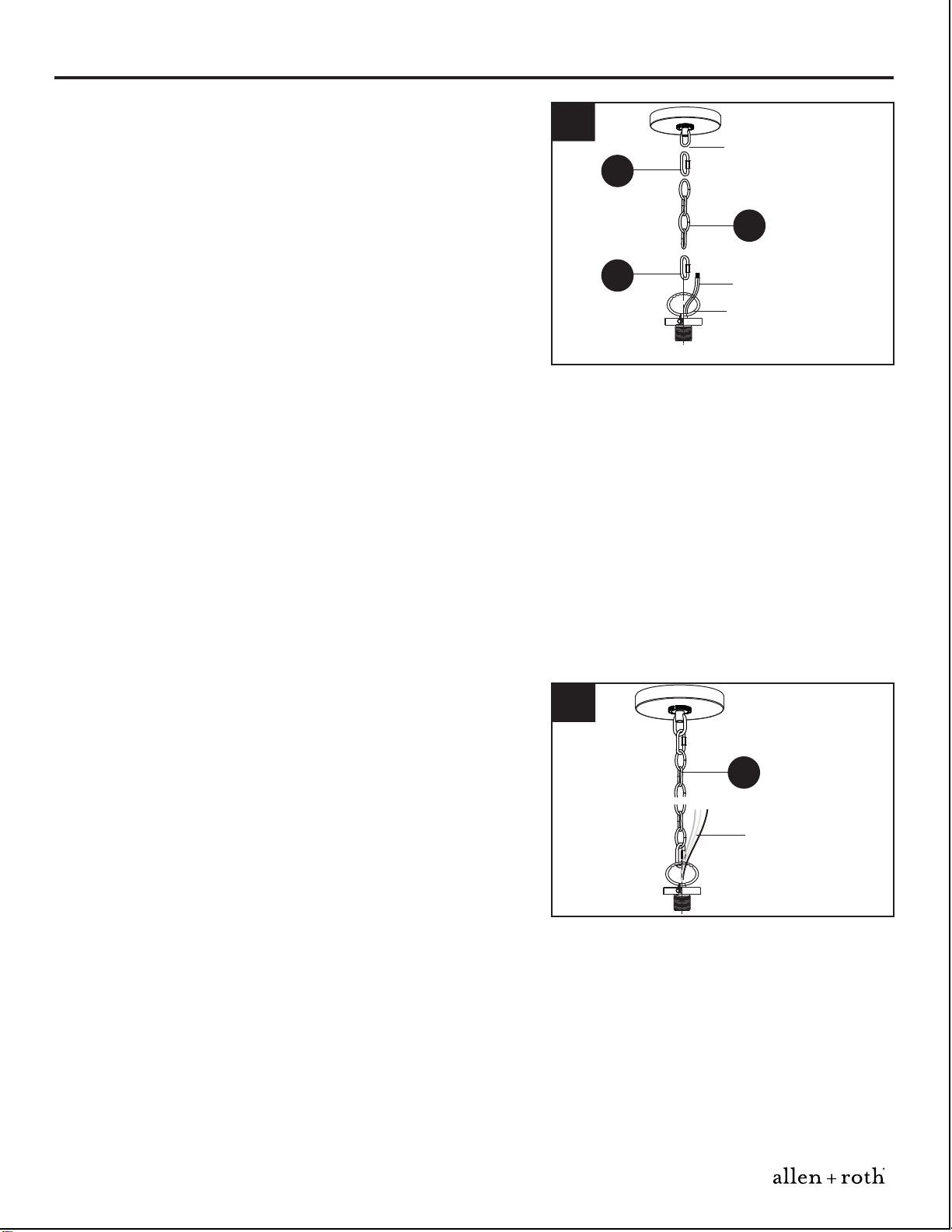

Adjust the fixture chain (B) to the desired length,
removing links if needed. Connect one end of the
fixture chain (B) onto the canopy chain loop with
one quick link (C) and then connect the other end
of the fixture chain (B) to the fixture loop on the
socket assembly (E) with another quick link (C).
Note: You may need to use pliers (not included)
to open the links of fixture chain (B). If so, put a
cloth over the fixture chain (B) to protect the finish
from the pliers.
Suggested chain length to mount above a 30-
inch high table for ceiling height:
8-ft. ceiling: 16 inches of chain + 2 quick links
9-ft. ceiling: 28 inches of chain + 2 quick links
10-ft. ceiling: 40 inches of chain + 2 quick links
B
C
C
E
Supply Wires
Fixture Loop
3.

5
ASSEMBLY INSTRUCTIONS
allenandroth.com
Canopy Chain
Loop
Canopy
Lock Ring
5

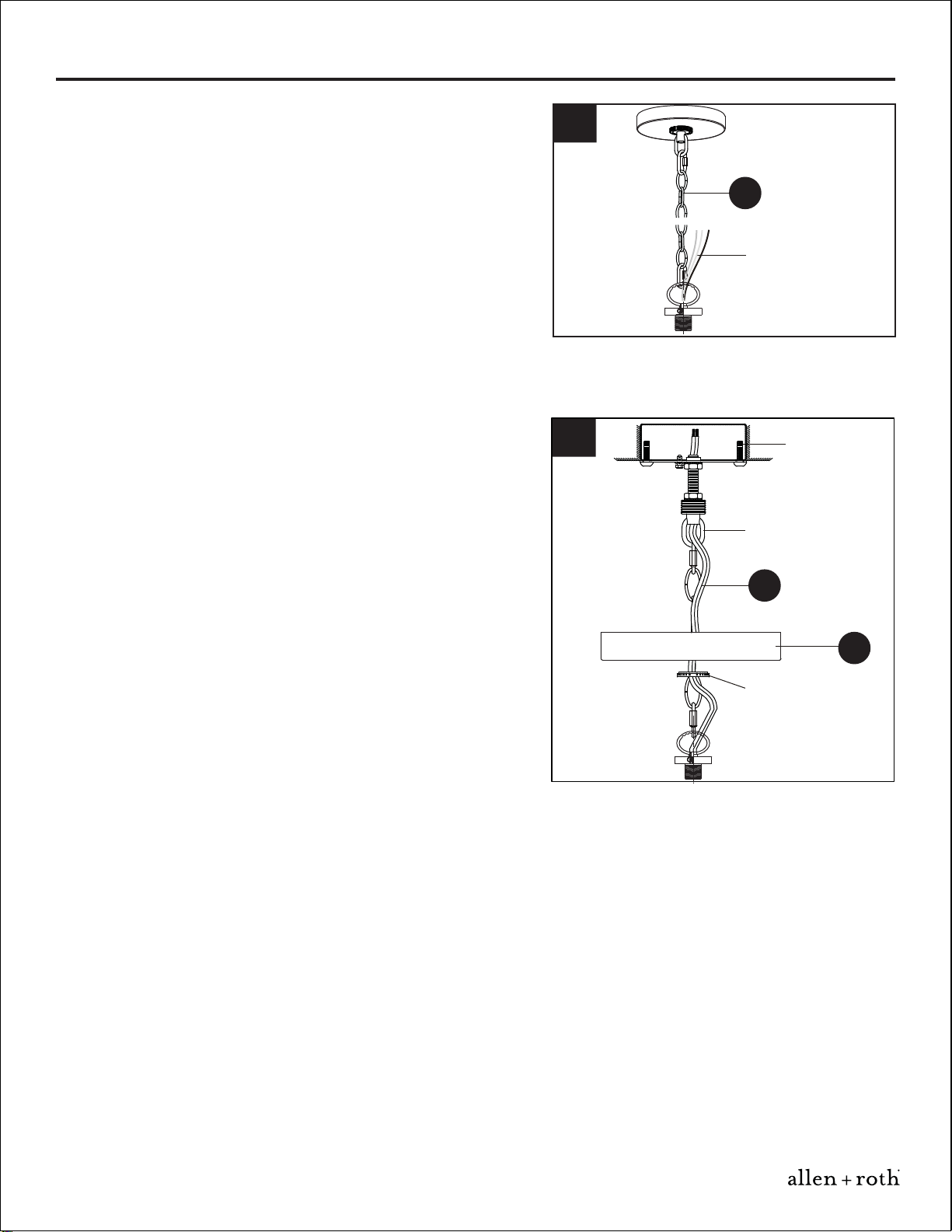

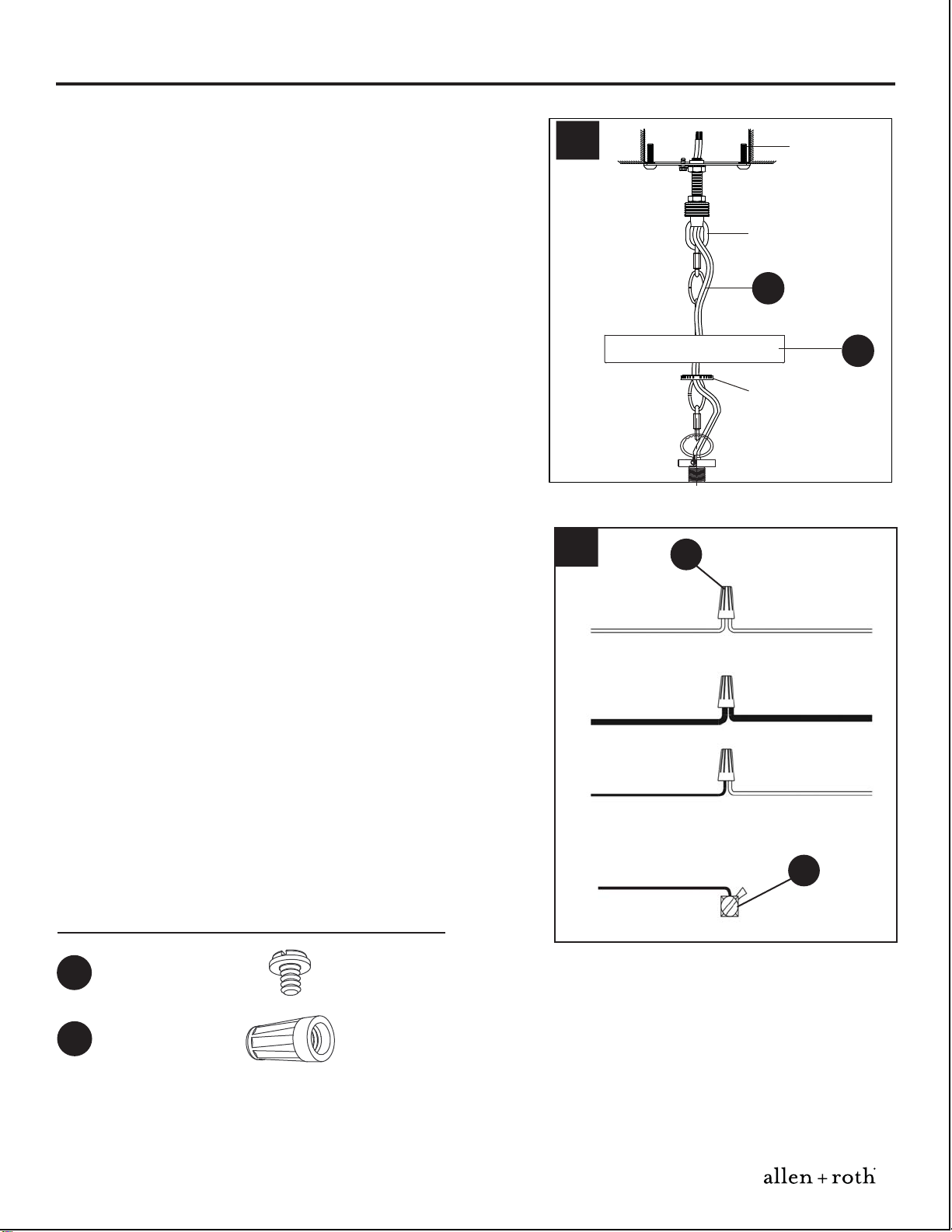

4. Pull the supply wires and ground wire up through
the fixture chain (B), alternating links.
Unthread the canopy lock ring and slide canopy
lock ring and ceiling canopy (D) down the fixture
chain (B). Push all slack fixture wire and ground
wire through canopy chain loop into outlet box.
Trim excess fixture wire and ground wire, leaving
a minimum of 6 in. hanging out of the outlet box.
4
B
Supply Wires
5. Outlet Box
B
D

6allenandroth.com
ASSEMBLY INSTRUCTIONS
AA
BB
Hardware Used
6
x 1
Green
Ground
Screw
White Wire
From Outlet Box
Black Wire
From Outlet Box
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Outlet Box
Bare, or Green
Ground Wire
From Outlet Box
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
OR
x 3
Wire
Connector
AA
BB
Canopy Chain
Loop
Canopy Lock
Ring
7Outlet Box
D
7. Attach the ceiling canopy (D) to the preassembled
nipple on the crossbar assembly (A), securing with
canopy lock ring.

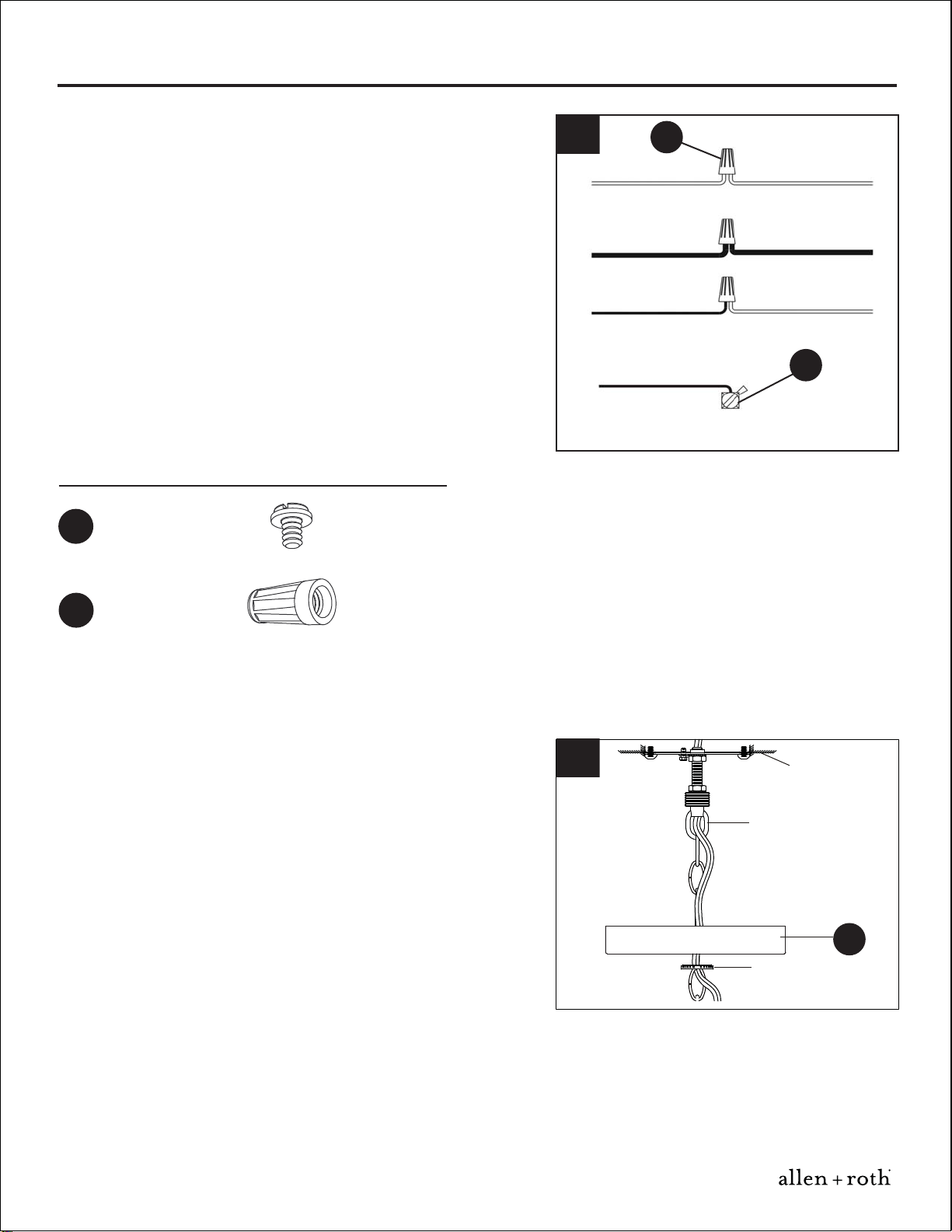

6. Attach ground fixture wire to either the green
ground screw (AA) on crossbar assembly (A) or to
the ground wire in the outlet box (usually GREEN
or BARE). If attaching fixture ground wire to the
crossbar assembly (A), it is imperative the outlet
box in your home be properly grounded. Connect
the neutral WHITE or RIBBED side fixture wire to
the neutral usually WHITE wire from the outlet
box. Connect the hot BLACK or SMOOTH side
fixture wire to the hot usually BLACK wire from the
outlet box. Fasten wires together with a wire
connector (BB) and tightly wrap connector with
electrical tape (not included).

7
CARE AND MAINTENANCE
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
allenandroth.com
Socket
F
G
H
ASSEMBLY INSTRUCTIONS
8
Bulb
9
Socket

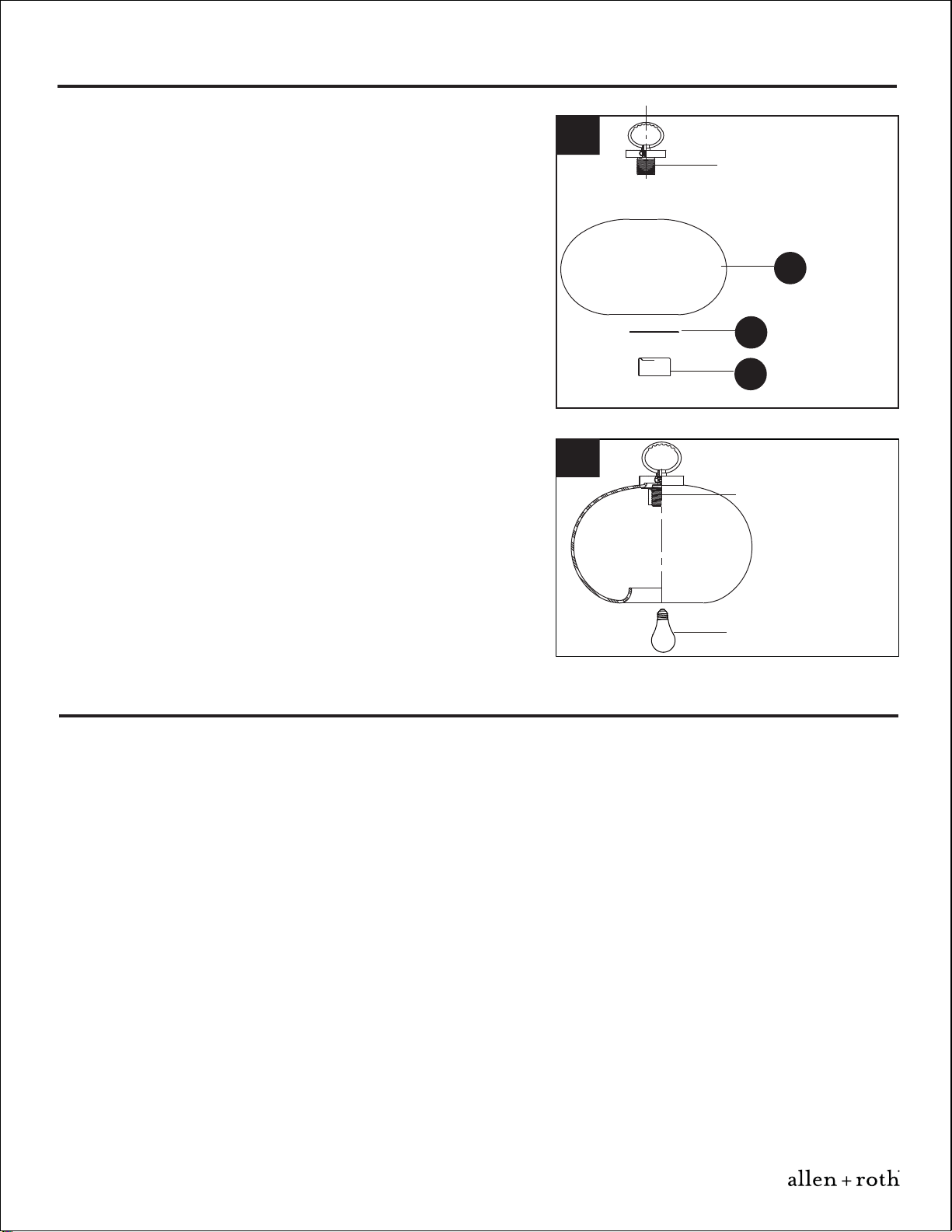

9. Install a 60-watt max. standard-base incandescent
bulb or halogen/CFL/LED equivalent.
8. Remove the socket collar (H) and the steel collar
(G) from the socket on the socket assembly (E).
Place the shade (F) and steel collar (G) over the
socket on the socket assembly (E), securing with
the socket collar (H). Hand-tighten until snug.

8
Printed in China
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
Outlet Box Screw
Wire Connector

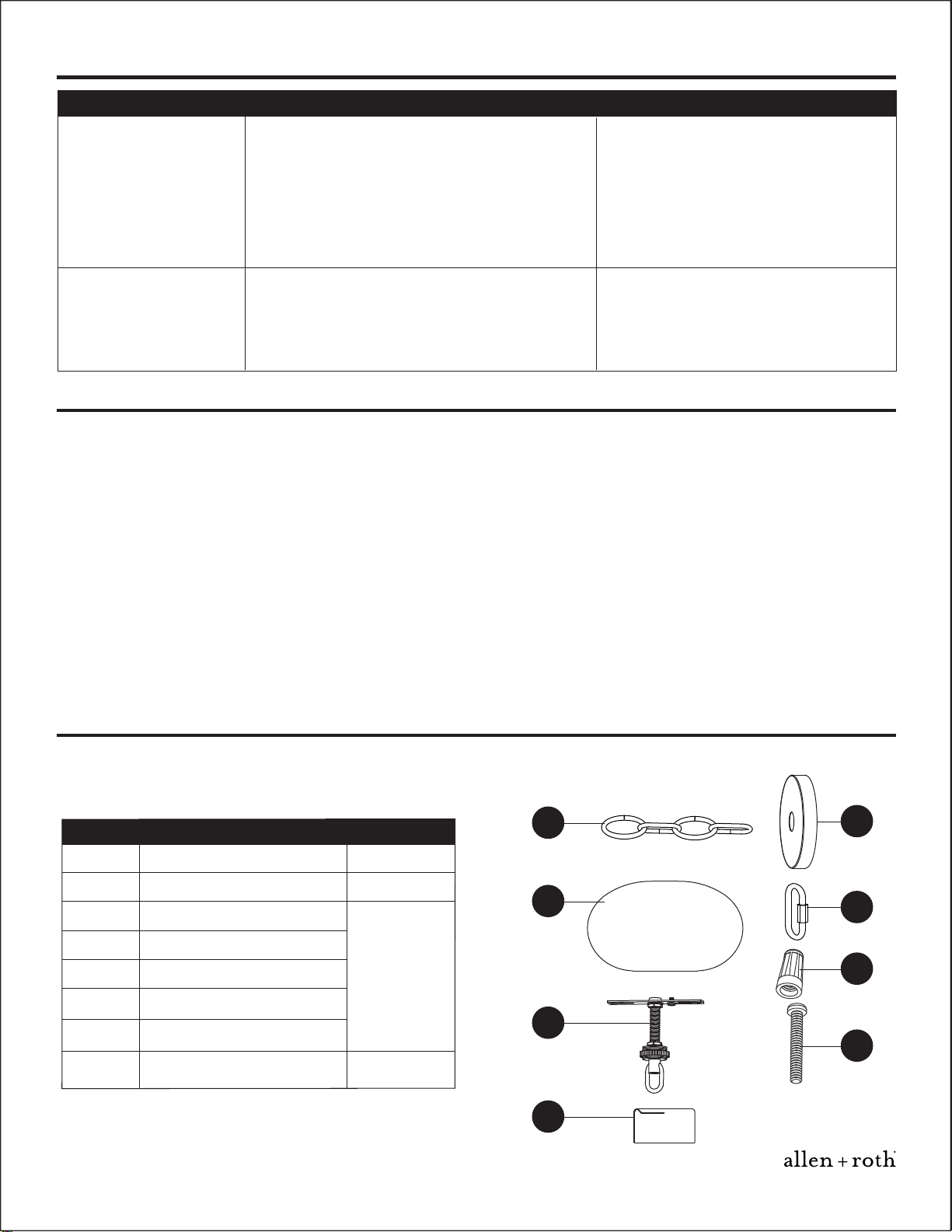

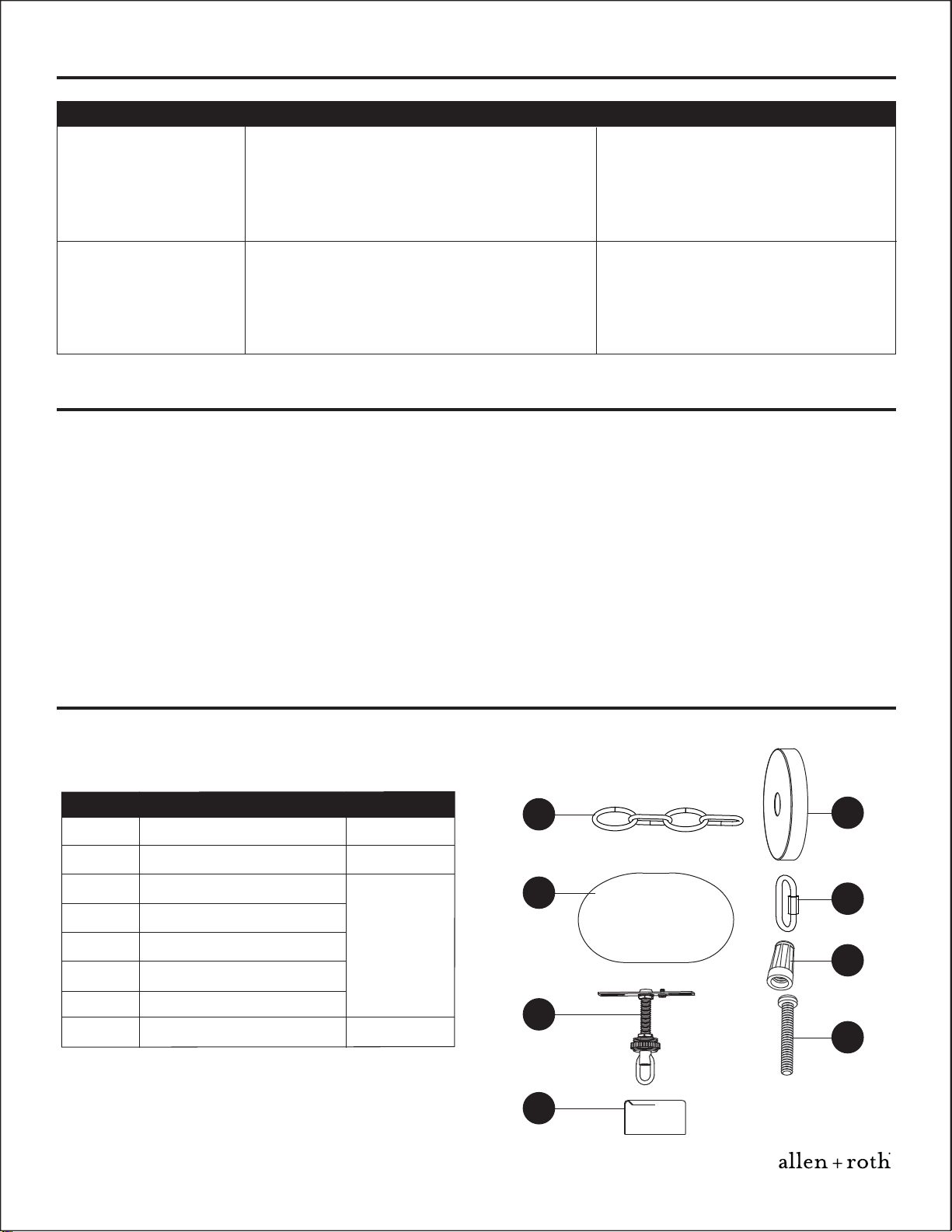

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
WARRANTY
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
three (3) years from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
no allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
Crossed wires or power wire is
grounding out. Check wire connection.
II
allenandroth.com
PART DESCRIPTION PART # B
BFixture Chain
M13128CHTK
FC
D
BB
CC
A
H
FG13121SH
913120KIT
M13122RG
Shade
A
C
BB
D
H
CC
2016 -11-02
Quick Link
Crossbar Assembly
Ceiling Canopy
Socket Collar

allen + roth®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
allenandroth.com
Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article à votre
détaillant, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 18 h (HNE), du lundi au
jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
LUMINAIRE SUSPENDU
9
welcoming • sophisticated • inspiring
Numéro de série Date d’achat
JOINDRE LE REÇU ICI
ARTICLE N° 0809829
MODÈLE N° LWS3638A
15

CONTENU DE L'EMBALLAGE
10 allenandroth.com
C
B
A
D
PIÈCE DESCRIPTION QUANTITÉ
A
B
C
E
D
1
1
2
1
1
1
Chaîne du luminaire
Couvercle
G
H
F1
1
Abat-jour
Bague en acier
(Préassemblée au corps du luminaire)
Bague de douille
(Préassemblée au corps du luminaire)
Corps du luminaire
Maillon rapide
Ensemble de traverse
E
G
H
F

QUINCAILLERIE INCLUSE (grandeur réelle)
11
CONSIGNES DE SÉCURITÉ
Veuillez vous assurer de lire et de comprendre l’intégralité de ce manuel avant d’assembler,
d’utiliser ou d’installer ce produit.
AVERTISSEMENT
• RISQUE DE CHOC ÉLECTRIQUE - Avant de commencer l'installation, coupez l'électricité au
niveau de la boîte de disjoncteurs ou du coffret à fusibles principal.
• RISQUE D'INCENDIE - Utilisez les ampoules précisées par les marques et/ou les étiquettes
ur le luminaire.
MISE EN GARDE
• Pour votre sécurité, lisez les instructions au complet avant de commencer l'installation.
• En cas de doute au sujet de l'installation électrique, consultez un électricien agréé.
• Coupez l'électricité vers le luminaire avant de remplacer l'ampoule ou les ampoules.
PREPARATION
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit.
Durée d'assemblage prévue: 30 à 45 minutes.
Outils requis pour l'assemblage (non compris) : Tournevis plat, Tournevis cruciforme, Pinces,
Cisaille, Ruban isolant, Lunettes de sécurité, Échelle.
Outils utiles (non compris) : Pinces à dénuder
Vis pour
boîte de
sortie
Qté : 2
CCAA BB
Capuchon de
connexion
Qté : 3
Vis de mise à
la terre verte
(préassemblée
au support de
montage [A])
Qté : 1
allenandroth.com

12
INSTRUCTIONS POUR L’ASSEMBLAGE
allenandroth.com
x 2
Quincaillerie utilisée
1

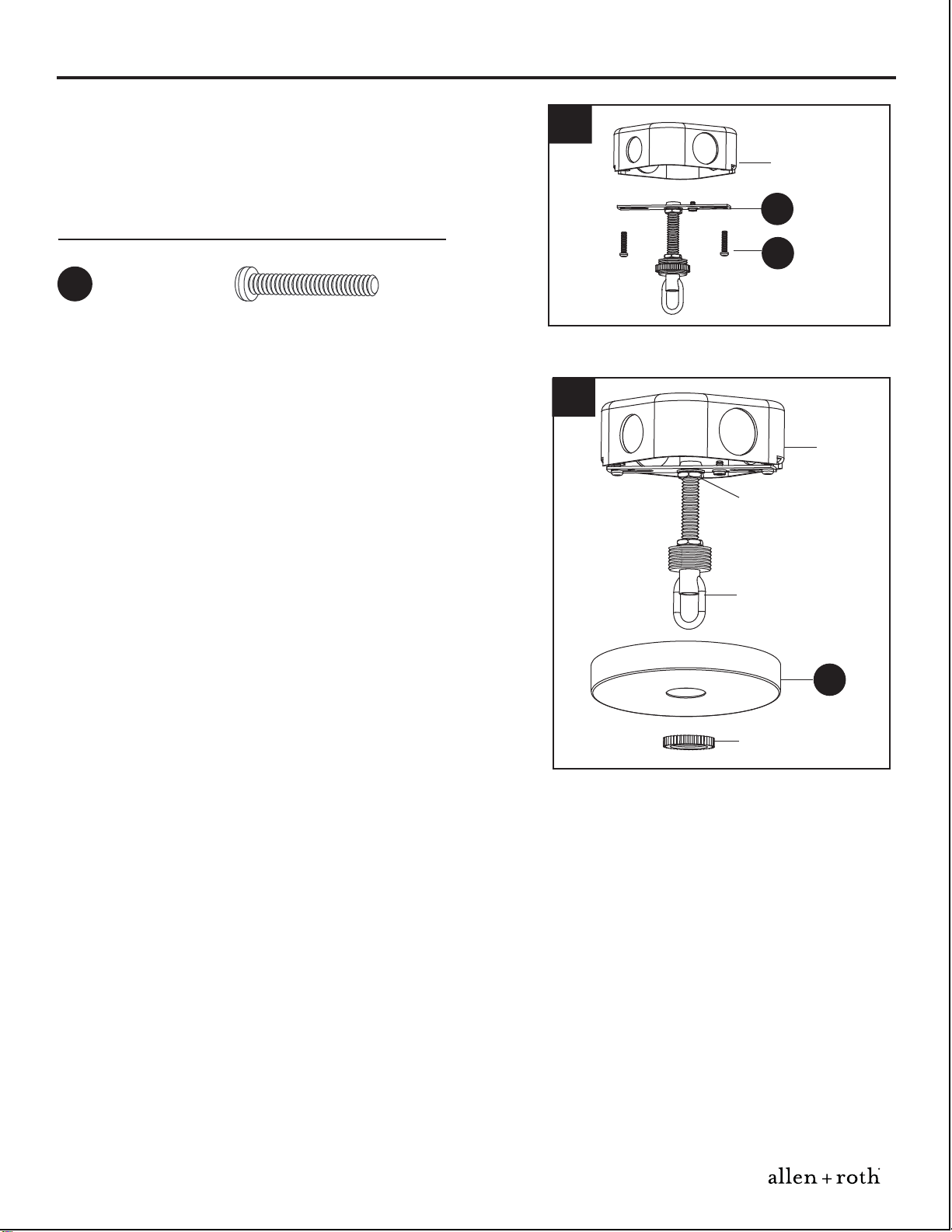

1. Fixez l’ensemble de traverse (A) à la boîte de
sortie (non incluse) à l’aide des vis de boîte de
sortie (CC). Serrez fermement.
Vis pour
boîte de
sortie
CC
A
CC
Boîte de
sortie
Boîte de
sortie
I
D
2
Anneau du
couvercle
Tuerca
hexagonal
Bague de
retenue du
couvercle
2. Retirez la bague de retenue du couvercle préas-
semblée de l’ensemble de traverse (A). Fixez de
façon temporaire le couvercle (D) sur la tige filetée
préassemblée située sur l’ensemble de traverse (A)
à l’aide de la bague de retenue du couvercle. Si le
couvercle (D) n’est pas collé contre le plafond,
retirez-le de l’ensemble de traverse (A), puis dévis-
sez l’écrou hexagonal afin de régler la longueur de
la tige filetée préassemblée. Vissez la tige filetée
dans la traverse ou dévissez-la jusqu’à la longueur
désirée, puis fixez de nouveau le couvercle (D).

13
INSTRUCTIONS POUR L’ASSEMBLAGE
allenandroth.com
Anneau du
couvercle
4. Faites passer les cordons d’alimentation et le fil
de mise à la terre à travers les maillons de la
chaîne du luminaire (B), en alternance. Faites
passer les fils à travers l’anneau du couvercle,
puis dans la boîte de sortie.
Ajustez la chaîne du luminaire (B) à la longueur
désirée en retirant les maillons au besoin. Fixez
une extrémité de la chaîne du luminaire (B) à
l’anneau du couvercle à l’aide du maillon rapide
(C), puis fixez l’autre extrémité de la chaîne du
luminaire (B) à l’anneau de suspension, sur le
haut du luminaire, à l’aide d’un autre maillon
rapide (C).
Remarque : Il est possible que vous ayez besoin
de pinces (non incluses) pour ouvrir les maillons
de la chaîne du luminaire (B). Le cas échéant,
couvrez la chaîne d’un linge afin de ne pas
endommager le fini avec les pinces.
ongueur de chaîne suggérée pour une instal-
lation au-dessus d’une table de 76,2 cm de
hauteur:
Plafond de 2,44 m : 40,64 cm de chaîne et 2
maillons rapides
Plafond de 2,74 m : 71,12 cm de chaîne et 2
maillons rapides
Plafond de 3,04 m : 101,6 cm de chaîne et 2
maillons rapides
Cordon
d’alimentation
Cordon
d’alimentation
Anneau de
suspension
3.
4
B
3
B
C
C

14 allenandroth.com
INSTRUCTIONS POUR L’ASSEMBLAGE
Boîte De
Sortie
Anneau Du
Couvercle
Bague De
Retenue Du
Couvercle
Dévissez la bague de retenue du couvercle, puis
glissez la bague de retenue du couvercle et le
couvercle (D) vers le bas, le long de la chaîne du
luminaire (B). Faites passer tout l’excédent du
cordon d’alimentation et du fil de mise à la terre à
travers l’anneau du couvercle, puis dans la boîte
de sortie. Coupez l’excédant du cordon
d’alimentation et du fil de mise à la terre, en
laissant au moins 15,24 cm de cordon dépasser
de la boîte de sortie.
5.
AA
BB
Quincaillerie utilisée
6
x 1
Vis de mise à
la terre verte
x 3
Capuchon de
connexion
6. Fixez le fil de mise à la terre à la vis de mise à la
terre verte (AA) de l’ensemble de traverse (A) ou
au fil de mise à la terre de la boîte de sortie (fil
habituellement VERT ou DÉNUDÉ). Si vous
attachez le fil de mise à la terre du luminaire à la
traverse, il est essentiel que la boîte de sortie de
votre maison soit correctement mise à la terre.
Raccordez le fil neutre du luminaire (BLANC ou
NERVURÉ sur le côté) au fil neutre
(généralement BLANC) de la boîte de sortie.
Raccordez le fil chargé du luminaire (NOIR ou
LISSE sur le côté) au fil chargé (généralement
NOIR) de la boîte de sortie. Joignez les fils à
l’aide d’un capuchon de connexion (BB) et
enroulez ce dernier de ruban isolant (non inclus)
bien serré.
Fil blanc de la
boîte de sortie
Fil noir de la
boîte de sortie
Fil noir ou lisse
sur le côté
Fil du luminaire
Fil de mise à la terre
dénudé ou vert de
la boîte de sortie
Fil de mise à la terre
dénudé ou vert de la
boîte de sortie
Fil de mise à la
terre dénudé ou
vert du luminaire
Fil blanc ou
rainuré sur le
côté du luminaire
OU
BB
AA
5
B
D

15 allenandroth.com
SOINET ENTRETIEN
• Essuyez au moyen d'un chiffon doux et propre ou d'un plumeau antistatique. Évitez toujours
d'utiliser des produits chimiques rudes et des abrasifs pour nettoyer le luminaire puisqu'ils peuvent
endommager le fini.
INSTRUCTIONS POUR L’ASSEMBLAGE
Douille
9
Ampoule
Douille
9. Posez les ampoules (non incluses). Utilisez 1
ampoules de type Aà culot moyen de 60 W, 1
ampoule LED de rechange.
8. Retirez les bagues de douille (H) préassemblées
et la bague en acier (G) du corps du luminaire (E).
Placez les abat-jour (F) sur les douilles, puis
couvrez avec les bagues en acier (G) et fixez-les
à l’aide des bagues de douille (H). Serrez ferme-
ment à la main.
Anneau du
couvercle
Bague de
retenue du
couvercle
7Boîte de
sortie
D
7. Fixez le couvercle (D) sur la tige filetée préassem-
blée située sur l’ensemble de traverse (A) à l’aide
de la bague de retenue du couvercle.
F
G
H
8

16
Printed in China
allen + roth®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
allenandroth.com
Bague de douille
GARANTIE
Le fabricant garantit tous ses luminaires contre les défauts de fabrication de matériaux et de main
d'oeuvre pendant trois (3) ans à compter de la date d'achat. Si pendant cette période, le produit
s'avère défectueux en ce qui concerne les matériaux ou la main d'oeuvre, le produit peut être
retourné, avec une copie du reçu d'achat original comme preuve d'achat, dans sa boîte originale au
lieu de l'achat. Le fabricant, à sa discrétion, réparera ou remplacera le produit ou remboursera son
prix d'achat original au consommateur. Cette garantie ne couvre pas les luminaires qui deviennent
défectueux à cause d'une mauvaise utilisation, d'un dommage accidentel, d'une mauvaise manipula-
tion et/ou installation et exclut spécifiquement la responsabilité pour les dommages directs, consécu-
tifs ou indirects. Puisque certaines provinces ne permettent pas les exclusions ou les restrictions
d'une garantie implicite, les exclusions et les restrictions précédentes peuvent ne pas s'appliquer à
votre cas. Cette garantie vous confère des droits légaux précis. Vous pouvez avoir d'autres droits qui
varient d'une province à l'autre.
LISTE DES PIÈCES DE RECHANGE
Pour vous procurer des pièces de rechange, appelez notre service à la clientèle au 1 866 439-9800,
entre 8 h et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
PIÈCE DESCRIPTION PIÈCE N°
B Chaîne du luminaire
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE ACTION CORRECTRICE
Les ampoules ne
s'allument pas. 1. L'ampoule est grillée.
2. L'alimentation électrique est fermée.
3. Connexion de fils défectueuse.
4. Interrupteur défectueux.
1. Remplacez l'ampoule.
2. Assurez-vous que l'alimentation
est mise en marche.
3. Vérifiez les fils.
4. Vérifiez ou remplacez
l'interrupteur.
Le fusible saute ou
le disjoncteur se
déclenche lorsque la
lumière est allumée.
Les fils sont croisés ou le fil
d'alimentation se met à la terre. Vérifiez la connexion des fils.
FAbat-jour
2016 -11-02
A
C
D
H
BB
CC Vis pour boîte de sortie
Capuchon de connexion
Maillon rapide
Ensemble de traverse
Couvercle
B
FC
D
BB
CC
A
H
M13128CHTK
G13121SH
913120KIT
M13122RG

allen + roth®es una marca registrada de
LF, LLC. Todos los derechos reservados.
allenandroth.com
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-866-439-9800, de lunes a jueves de 8 a.m. a 6 p.m. y los
viernes de 8 a.m. a 5 p.m., hora estándar del Este.
COLGANTE
17
welcoming • sophisticated • inspiring
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
ARTÍCULO # 0809829
MODELO # LWS3638A
15

CONTENIDO DEL PAQUETE
18 allenandroth.com
C
B
A
D
PIEZA DESCRIPCIÓN CANTIDAD
A
B
C
E
D
1
1
2
1
1
1
Cubierta para techo
Ensamble de la placa perforada
Cadena de la lámpara
Eslabón de conexión rápida
F Pantalla
Anillo de acero
(Preensamblado al cuerpo de la lámpara)
Anillo del portalámparas
(Preensamblado al cuerpo de la lámpara)
G
H
1
1
Cuerpo de la lámpara
E
G
H
F

19
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• RIESGO DE DESCARGA ELECTRICA: antes de comenzar con la instalación, desconecte la
electricidad en la caja de interruptores o caja de fusibles principal.
• RIESGO DE INCENDIO: utilice bombillas que coincidan con las marcas y/o rótulos de la
lámpara.
PRECAUCION
• Para su seguridad, lea todas las instrucciones antes de comenzar con la instalación.
• Si tiene dudas acerca de la instalación eléctrica, comuníquese con un electricista profesional.
• Desconecte la electricidad en la lámpara antes de reemplazar la(s) bombilla(s).
PREPARACION
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos mencionados anteriormente. No
intente ensamblar el producto si falta alguna pieza o si éstas están dañadas.
Tiempo de ensamblado aproximado: entre 30 y 45 minutos.
Herramientas necesarias para el ensamblado (no incluidas): destornillador de
cabeza plana, Destornillador Phillips, Pinzas, Cinta aisladora, Tenazas, Gafas de
seguridad, Escalera.
Herramientas útiles (no incluidas): pinzas pelacable
allenandroth.com
ADITAMENTOS (se muestra en tamaño real)
Tornillo para
la caja
de salida
Cant. 2
Conector de
cables
Cant. 3
Tornillo verde
de puesta
a tierra
[preensamblado
a la placa
perforada (A)]
Cant. 1
CCAA BB

20
INSTRUCCIONES DE ENSAMBLAJE
allenandroth.com
x 2
Aditamentos utilizados
1
1. Asegure el ensamble de la placa perforada (A) a
la caja de salida (no se incluye) con los tornillos
para la caja de salida (CC). Apriete hasta que
queden ajustados.
Tornillo para
la caja
de salida
CC
A
CC
Caja de
salida
Caja de
salida
I
D
2
2. Retire el anillo de bloqueo de la cubierta preensam-
blado del ensamble de la placa perforada (A). Fije
temporalmente la cubierta para techo (D) al man-
guito roscado preensamblado en el ensamble de la
placa perforada (A) y asegure con el anillo de
bloqueo de la cubierta. Si la cubierta para techo (D)
no está bien ceñida al techo, retírela del ensamble
de la placa perforada (A) y ajuste el largo del man-
guito roscado preensamblado al desenroscar la
tuerca hexagonal preensamblada. Enrosque o
desenrosque el manguito roscado de la placa
perforada hasta lograr la longitud correcta, luego
vuelva a fijar la cubierta para techo (D).
Enganche de la
cadena de la
cubierta
Tuerca
hexagonal
Anillo de bloqueo
de la cubierta
