Allmatic NC8 Series User manual

Original-Betriebsanleitung
NC8 Serie
1.0 • 16.07.2018
1.0 • 16.07.2018
OPERATING MANUAL
INSTRUCTIONS DE SERVICE
MANUALE OPERATIVO
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
IŞLETME MÜDÜRLÜĞÜ
操作说明
Руководство по эксплуатации
MŰSZAKI LEÍRÁS
PROVOZNÍ NÁVOD

ALLMATIC Inhaltsverzeichnis
NC8 Series III
Inhaltsverzeichnis
1 Vorwort.........................................................................................................................................5
2 Benutzerinformationen................................................................................................................5
2.1 Stellenwert der Original-Betriebsanleitung...........................................................................5
2.2 Verwendete Zeichen und Symbole ........................................................................................5
2.2.1 Darstellung von Sicherheitshinweisen................................................................. 5
2.2.2 Darstellung von Hinweisen ................................................................................. 6
2.2.3 Textkennzeichnung.............................................................................................. 7
2.2.4 Warn- und Gebotszeichen ................................................................................... 7
2.3 Herstellerinformationen........................................................................................................8
2.4 Gewährleistung und Haftung ................................................................................................8
2.5 Urheberrecht ........................................................................................................................8
3 Sicherheit.....................................................................................................................................9
3.1 Einsatzbereich ......................................................................................................................9
3.2 Bestimmungsgemäße Verwendung........................................................................................9
3.3 Vernünftigerweise vorhersehbarer Fehlgebrauch...................................................................9
3.4 Gefahren im Umgang ..........................................................................................................10
3.5 Hinweise zum Personal....................................................................................................... 10
3.6 Hinweis zu Zubehör-Teilen..................................................................................................10
4 Transport und Lagerung ............................................................................................................10
5 Technische Daten......................................................................................................................12
5.1 Übersicht............................................................................................................................ 12
5.2 Abmessungen ..................................................................................................................... 13
5.2.1 NC8 - 90 ............................................................................................................13
5.2.2 NC8 - 125 M ......................................................................................................14
5.2.3 NC8 - 125 L........................................................................................................15
5.2.4 NC8 - 160 ..........................................................................................................16
5.2.5 NC8 - 200 ..........................................................................................................17
5.2.6 NC8 - 200 Heavy - Duty......................................................................................18
6 Beschreibung.............................................................................................................................19
7 Installation auf dem Maschinentisch......................................................................................21
7.1 Montage auf konventionellen Maschinentischen.................................................................21

Inhaltsverzeichnis ALLMATIC
IV NC8 Series
7.2 Montage auf einer Rasterplatte mit Spannpratzen ..............................................................22
7.3 Nullpunktspannsystem........................................................................................................ 23
7.4 Montage auf einer Konsole (nur NC8 – 125 M) ...................................................................24
7.5 Winkeltrieb......................................................................................................................... 24
7.6 Spannweitenverlängerung ..................................................................................................25
8 Spannen......................................................................................................................................25
8.1 Verschiedene Spannarten ................................................................................................... 25
8.1.1 Konventionelles Spannen von Werkstücken........................................................25
8.2 Anwendungsgebiete ...........................................................................................................26
8.3 Informationen zu den Backen .............................................................................................. 26
8.4 Einspannen des Werkstücks................................................................................................ 26
8.4.1 Zwischen Flächen ..............................................................................................26
8.4.2 Richtig einspannen ............................................................................................27
8.4.3 Werkstückanschlag............................................................................................29
9 Bedienung ..................................................................................................................................30
9.1 Spannkraftvoreinstellung.................................................................................................... 31
9.2 Werkstücke spannen und entspannen .................................................................................32
9.3 Backenmontage ..................................................................................................................33
10 Reinigung ...................................................................................................................................35
11 Störungsbehebung.....................................................................................................................36
12 Wartung......................................................................................................................................37
13 Einbauerklärung ........................................................................................................................38

ALLMATIC Vorwort | 1
NC8 Series 5 / 410
1Vorwort
Verehrter Kunde,
wir freuen uns über Ihr Vertrauen, das Sie in unsere Qualitätsprodukte setzen und möchten uns
für den Kauf bedanken.
Bitte beachten Sie die Hinweise in dieser Original-Betriebsanleitung, denn:
Die Sicherheit und Genauigkeit hängt auch von Ihnen ab!
2Benutzerinformationen
2.1 Stellenwert der Original-Betriebsanleitung
Diese Original-Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Informatio-
nen zur sicheren und sachgerechten Montage, Inbetriebnahme, Betrieb, Wartung und zur einfa-
chen Störungssuche.
Die NC8 Spannsysteme sind nach dem aktuellen Stand der Technik gebaut und betriebssicher.
Trotzdem können Gefahren von den NC8 Spannsystemen ausgehen, wenn
–diese Original-Betriebsanleitung nicht beachtet wird.
–die NC8 Spannsysteme durch nicht eingewiesenes Bedienungspersonal montiert werden.
–die NC8 Spannsysteme nicht bestimmungsgemäß oder unsachgemäß verwendet werden.
2.2 Verwendete Zeichen und Symbole
2.2.1 Darstellung von Sicherheitshinweisen
GEFAHR
Ein Piktogramm in Verbindung mit dem Wort „GEFAHR“ warnt vor einer unmittelbar
drohenden GEFAHR für die Gesundheit und das Leben von Personen.
Die Missachtung dieser Sicherheitshinweise führt zu schwersten Verletzungen, auch
mit Todesfolge.
ØUnbedingt die beschriebenen Maßnahmen zur Vermeidung dieser Gefahren beach-
ten.
DE

2 | Benutzerinformationen ALLMATIC
6 / 410 NC8 Series
WARNUNG
Ein Piktogramm in Verbindung mit dem Wort „WARNUNG“ warnt vor einer möglicher-
weise gefährlichen Situation für die Gesundheit und das Leben von Personen.
Die Missachtung dieser Sicherheitshinweise kann zu schweren Verletzungen führen,
auch mit Todesfolge.
ØUnbedingt die beschriebenen Maßnahmen zur Vermeidung dieser Gefahren beach-
ten.
VORSICHT
Ein Piktogramm in Verbindung mit dem Wort „VORSICHT“ warnt vor einer möglicher-
weise gefährlichen Situation für die Gesundheit von Personen oder Sach- und Umwelt-
schäden.
Die Missachtung dieser Sicherheitshinweise kann zu Verletzungen oder Sach- und Um-
weltschäden führen.
ØUnbedingt die beschriebenen Maßnahmen zur Vermeidung dieser Gefahren beach-
ten.
HINWEIS
Weist auf eine möglicherweise gefährliche Situation hin, welche zu Sachschäden füh-
ren kann, wenn sie nicht gemieden wird.
ØAuflistung aller Maßnahmen, die zur Vermeidung der Folgen ergriffen werden
müssen.
INFO
Wichtige Information.
Zur Kennzeichnung von wichtigen Hinweisen, Zusatzinformationen und Tipps.
2.2.2 Darstellung von Hinweisen
Ergänzende Dokumentation beachten
Ein Verweis auf eine ergänzende Dokumentation, außerhalb der vorliegenden Original-Betriebs-
anleitung, wird mit diesem Symbol gekennzeichnet.

ALLMATIC Benutzerinformationen | 2
NC8 Series 7 / 410
2.2.3 Textkennzeichnung
Um die Lesbarkeit und die Verständlichkeit des Textes zu verbessern, wurden folgende Konven-
tionen getroffen:
Querverweise
Textkennzeichnung [}7]
Handlungsanweisungen
wVoraussetzung
1. Handlungsschritt 1
ðZwischenergebnis
2. Handlungsschritt 2
ðResultat
Aufzählungen
a) Erstes Aufzählungselement
b) Zweites Aufzählungselement
–Aufzählungselement
Bedienelemente
Bedienelemente werden in Großbuchstaben geschrieben.
Beispiel: NOT-HALT
Schaltflächen werden in Anführungszeichen geschrieben.
Beispiel: Taste „Werkzeug auswerfen“
2.2.4 Warn- und Gebotszeichen
Warnung vor einer Gefahrenstelle!
Warnung vor Gefahr von Handverletzungen!
Warnung vor Quetschgefahr!
DE

2 | Benutzerinformationen ALLMATIC
8 / 410 NC8 Series
Schutzbrille tragen!
Schutzhandschuhe tragen!
Sicherheitsschuhe tragen!
2.3 Herstellerinformationen
ALLMATIC-Jakob Spannsysteme GmbH
Jägermühle 10, 87647 Unterthingau, Germany
Telefon: [phone]
Fax: [phone]
E-Mail: [email protected]
www.allmatic.de
2.4 Gewährleistung und Haftung
Alle Angaben und Hinweise in dieser Original-Betriebsanleitung erfolgen unter Berücksichti-
gung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Die technischen
Informationen und Daten, die in dieser Original-Betriebsanleitung beschrieben sind, entspre-
chen dem Stand vom 01.05.2018. Unsere Produkte werden ständig weiterentwickelt. Wir behal-
ten uns darum das Recht vor, alle Änderungen und Verbesserungen anzubringen, die wir für
notwendig halten. Eine Verpflichtung, diese auf früher gelieferte Produkte auszudehnen, ist da-
mit jedoch nicht verbunden. Aus den Angaben und Beschreibungen dieser Original-Betriebsan-
leitung können daher keine Ansprüche abgeleitet werden. Diese Original-Betriebsanleitung
muss immer griffbereit in der Nähe des Spannsystems aufbewahrt werden.
2.5 Urheberrecht
Die in dieser Original-Betriebsanleitung veröffentlichten Inhalte unterliegen dem deutschen Ur-
heberrecht. Die Original-Betriebsanleitung ist nur für den Betreiber und die Benutzer der NC8
Spannsysteme bestimmt.
Jegliche Art der Vervielfältigung und Weitergabe an Dritte bedarf der vorherigen Genehmigung
der ALLMATIC-Jakob Spannsysteme GmbH.
Jegliche Missachtung des Urheberrechts kann strafrechtliche Folgen nach sich ziehen.

ALLMATIC Sicherheit | 3
NC8 Series 9 / 410
3Sicherheit
3.1 Einsatzbereich
Das Spannsystem der NC8 Serie wird in geschlossenen Räumen aufgebaut. Der Untergrund zur
Montage muss eben und sauber sein und die an ihn gestellten Anforderungen erfüllen.
Der Betrieb ist unter folgenden Umgebungsbedingungen zulässig:
–Umgebungstemperatur am Aufstellort: +10 bis +40 °C.
3.2 Bestimmungsgemäße Verwendung
Das Spannsystem der NC8 Serie darf nur zum Spannen von Werkstücken verwendet werden.
Folgende Tätigkeiten sind an und mit dem Spannsystem herstellerseitig vorgesehen:
–Betreiben des Spannsystems und Wartung / Instandhaltung.
–Überwachen der Funktionen des Spannsystems durch den Bediener.
–Reinigen des Spannsystems durch den Bediener.
–Durchführen regelmäßiger Sichtkontrollen auf Beschädigungen durch den Bediener.
–Durchführen von Wartungs- und Instandhaltungsarbeiten durch das Instandhaltungsperso-
nal.
–Störungsbeseitigung durch das Instandhaltungspersonal.
Alle Benutzerfunktionen im Bereich des Spannsystems erfordern ausreichend geschultes und
qualifiziertes Personal. Wegen des Gefahrenpotentials muss durch den Betreiber sichergestellt
sein, dass das ausgebildete Personal die Risiken, die im Umgang mit dem Spannsystem entste-
hen, auch verstanden hat und verantwortungsbewusst damit umgehen kann.
Die Sicherheit und Qualität des Spannsystems wird nur mit Backen der Firma ALLMATIC-Jakob
Spannsysteme GmbH gewährleistet.
3.3 Vernünftigerweise vorhersehbarer Fehlgebrauch
Folgende Betriebsbedingungen werden als Fehlgebrauch eingestuft:
–Der Betrieb ohne angemessene Überwachung / Aufsicht.
–Der Betrieb bei ungenügender Wartung.
–Die Verwendung von Nicht-Originalteilen als Ersatzteile.
Folgende Betriebsbedingungen werden als Zweckentfremdung eingestuft:
–Der Betrieb außerhalb der definierten Betriebsparameter.
–Der Betrieb mit nicht vom Hersteller genehmigten Modifikationen.
–Der Betrieb mit defekten, deaktivierten oder modifizierten Sicherheitseinrichtungen.
DE

4 | Transport und Lagerung ALLMATIC
10 / 410 NC8 Series
3.4 Gefahren im Umgang
Bei zu geringer Spannkraft besteht Gefahr durch sich lösende Werkstücke.
Elastische Werkstücke bauen nur geringe Spannkraft auf und sind eine Gefahr für Personen und
Umwelt.
3.5 Hinweise zum Personal
Personen, die am NC8 tätig sind, müssen vor Arbeitsbeginn die Original-Betriebsanleitung gele-
sen haben.
Alle maschinenspezifischen Unfallverhütungsvorschriften sind zu befolgen.
Jede sicherheitsbedenkliche Arbeitsweise ist zu unterlassen.
Reparaturen an der kraftübersetzten Spindel dürfen nur von Sachkundigen vorgenommen wer-
den. Bei Ersatzbedarf sind nur vom Hersteller zugelassene Bauteile zu verwenden.
3.6 Hinweis zu Zubehör-Teilen
Für alle Zubehör-Teile gelten die gleichen Vorschriften, wie für die NC8 Serie.
4Transport und Lagerung
Das Spannsystem der NC8 Serie nur in trockener Umgebung lagern.
Stellen Sie sicher, dass Ihr Kühlmedium korrosionsverhindernde Eigenschaften hat.
WARNUNG
Herabfallen des NC8.
Quetschungen an Händen und Füßen.
ØNur geeignetes Hebezeug verwenden.
ØPersönliche Schutzausrüstung tragen.
Schutzhandschuhe tragen!
Sicherheitsschuhe tragen!

ALLMATIC Transport und Lagerung | 4
NC8 Series 11 / 410
Der NC8 - 90 wird ohne Tragbleche geliefert. Auf Grund des geringeren Gewichtes
kann der NC8 - 90 von Hand transportiert werden.
Typ:NC8 - 125 M
ALLMATIC-JakobSpannsysteme GmbH ••
Jägermühle 10 D-87647 Unterthingau
www.allmatic.de

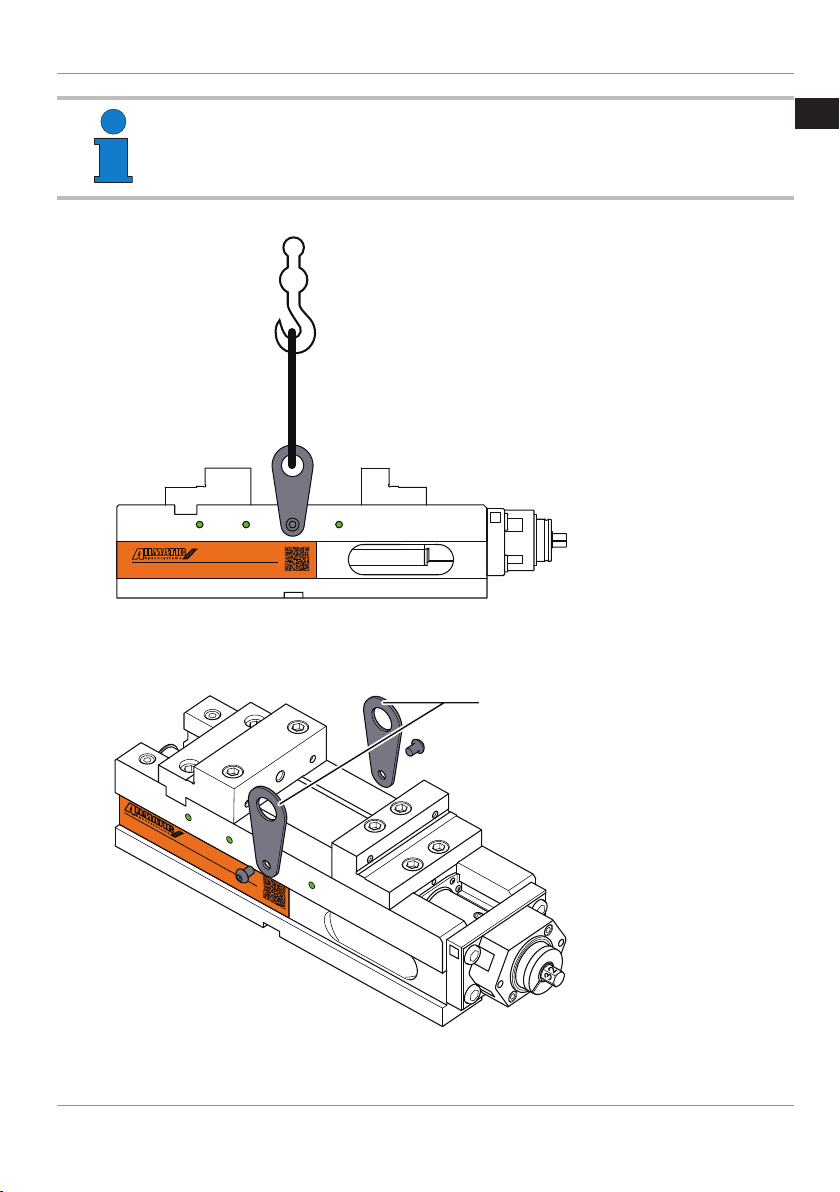

Zum Transport immer beide Tragbleche (1) verwenden.
Typ: NC8 - 125 M
ALLMATIC-Jakob Spannsysteme GmbH
•
Jägermühle 10
•
D-87647 Unterthingau
www.allmatic.de
1
DE

5 | Technische Daten ALLMATIC
12 / 410 NC8 Series
5Technische Daten
5.1 Übersicht
NC8 - 90 NC8 - 125M NC8 - 125L
NC8 - 160 NC8 - 200 NC8 - 200 Heavy-Duty
Typ:NC8 - 200HD
ALLMATIC-JakobSpannsyst eme GmbH
•
Jägermühle10
•
D-87647Unterth ingau
www.allmatic.de
Typ:NC8- 90
ALLMATIC-JakobSpannsysteme GmbH
•
Jägermühle10
•
D-87647Unterthingau
www.allmatic.de
Typ:NC8 - 125M
ALLMATIC-JakobSpannsysteme Gmb H
•
Jägermühle10
•
D-87647Unterthing au
www.allmatic.de
Typ:NC8 - 125L
ALLMATIC-JakobSpannsysteme G mbH •Jägermühle 10 •D-87647 Unterthingau
www.allmatic.de
Typ:NC8 - 200
ALLMATIC-JakobSpannsyste me GmbH
•
Jägermühle10
•
D-87647Unterthi ngau
www.allmatic.de
Typ:NC8 - 160
ALLMATIC-JakobSpannsysteme Gm bH
•
Jägermühle10
•
D-87647Unterthin gau
www.allmatic.de
NC8 90 125 M 125 L 160 200 200 Heavy-Duty
Backenbreite in [mm] 90 125 125 160 200 200
Stufen 11 4 4 4 4 4
Min. Spannkraft bei
max. Stufe in [kN]
28 40 40 60 60 80
Gewicht in [kg] 15 35 43 56 60 85

ALLMATIC Technische Daten | 5
NC8 Series 13 / 410
5.2 Abmessungen
Der NC8 - 90 und der NC8 - 125 M können per Nullpunktspannsystem montiert werden.
5.2.1 NC8 - 90
Abb.1: Typenschild
0 - 126
91 - 217
73
±0,015
80
-
0 0,02
96
114
283
339
20 H7 (2x)
20 H8
39
M8
beidseitig
200
±0,01
70,5
35
-
0 0,025
45
-
0 0,025
20 H8 (2x)
2,5
±0,01
89,5
90
-
0
0,05
15
M10
25 H6
(2x)
5,5
0,5 x 45°
Abb.2: Abmessungen NC8 - 90
DE

5 | Technische Daten ALLMATIC
14 / 410 NC8 Series

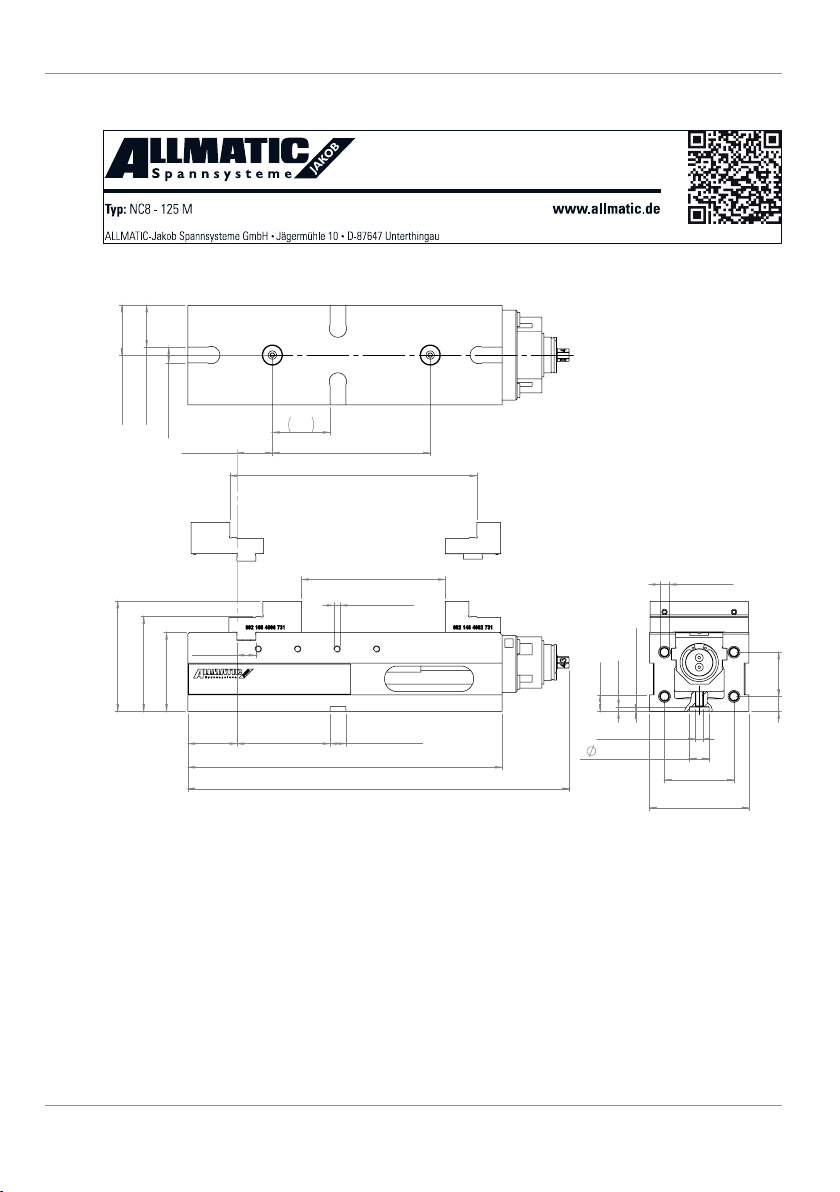

5.2.2 NC8 - 125 M
Abb.3: Typenschild
100
-
0
0,02
120
139,5
398
483
118
±0,015
24 H8
M8
beidseitig
20 H7 (2x) 62
0 - 182
131 - 313
200
±0,01
73
53
-
0
0,025
63
-
0
0,025
20 H8 (2x)
45
±0,01
M12 (4x)
88
56
19
0,5 x 45°
5,5
21
M10
25 H6
(2x)
126
-
0
0,05
Abb.4: Abmessungen NC8 – 125 M

ALLMATIC Technische Daten | 5
NC8 Series 15 / 410

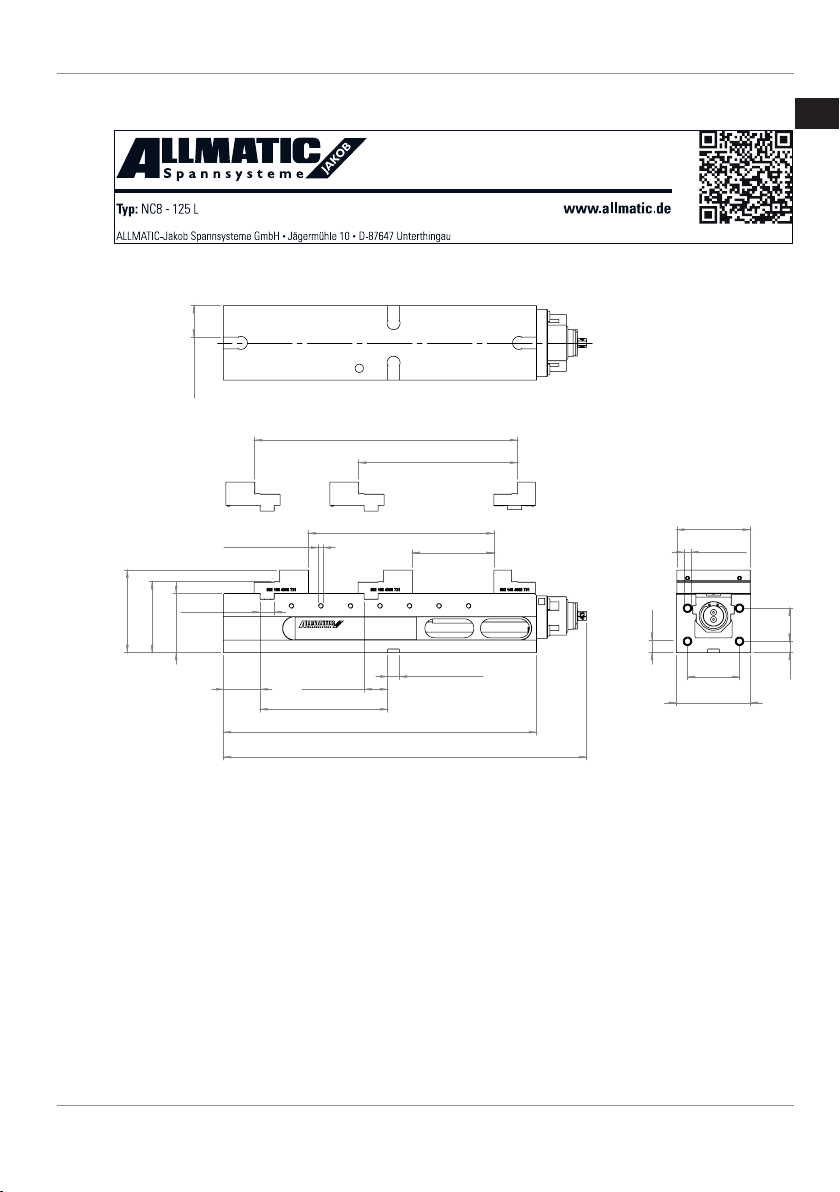

5.2.3 NC8 - 125 L
Abb.5: Typenschild
20 H7 (4x)
40
±0,015
216
±0,015
62
530
615
24 H8
100
-
0
0,02
120
139,5
132 - 314
263 - 445
0 - 138
87 - 269
M8 (7x)
beidseitig
53
-
0
0,025
21
M12 (4x)
88
19 56
126
-
0
0,05
124,4
Abb.6: Abmessungen NC8 – 125 L
DE

5 | Technische Daten ALLMATIC
16 / 410 NC8 Series

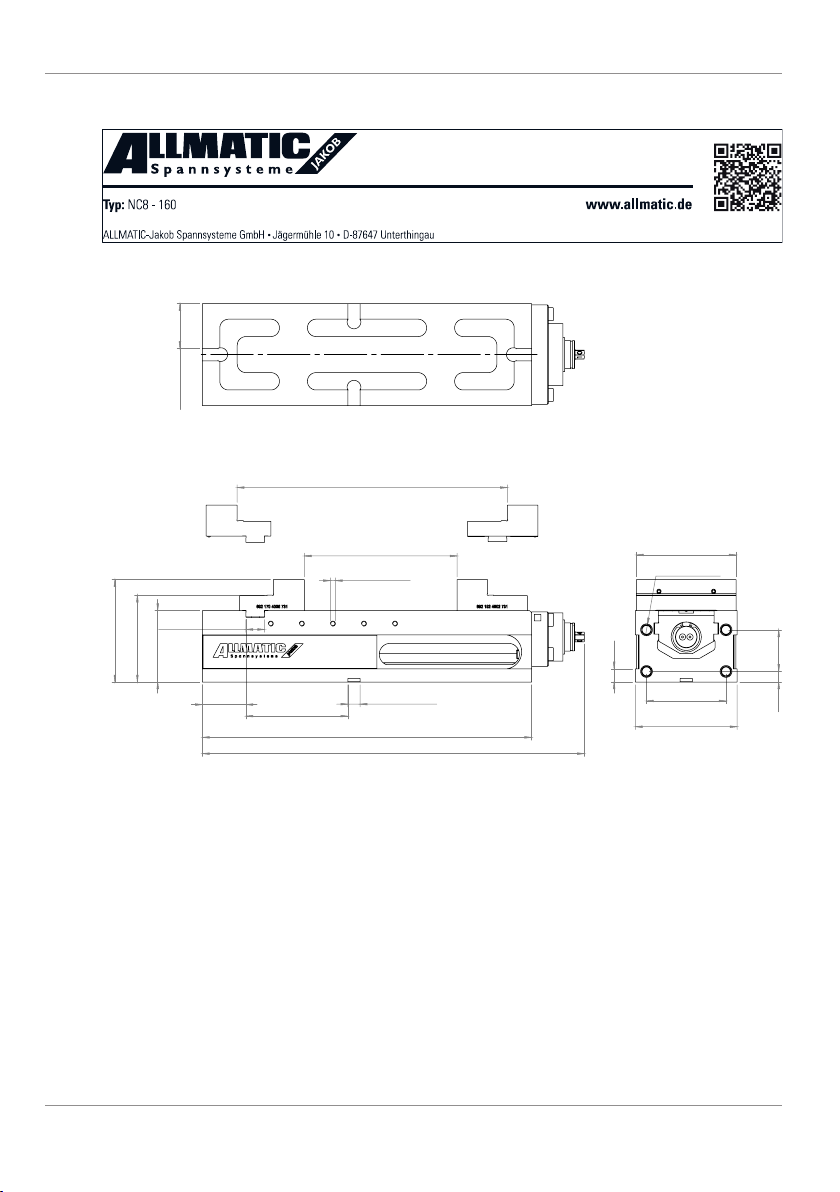

5.2.4 NC8 - 160
Abb.7: Typenschild
0 - 246
189- 435
20 H7 (4x)
164
±0,015
70
530
615
30 H8
115
-
0
0,02
140
164,8
M8 (5x)
beidseitig
72
-
0
0,025
160,4
17
164
-
0
0,05
21
128
67
M16 (4x)
Abb.8: Abmessungen NC8 - 160

ALLMATIC Technische Daten | 5
NC8 Series 17 / 410
5.2.5 NC8 - 200
Abb.9: Typenschild
20 H7 (4x)
164
±0,015
70
530
615
30 H8
115
-
0
0,02
140
175
0 - 246
189 - 435
M8 (5x)
beidseitig
72
-
0
0,025
17
164
-
0
0,05
21
200,4
67
128
M16(4x)
Abb.10: Abmessungen NC8 - 200
DE

5 | Technische Daten ALLMATIC
18 / 410 NC8 Series
5.2.6 NC8 - 200 Heavy - Duty
Abb.11: Typenschild
70
530
615
30 H8
140
-
0
0,02
165
200
0 - 246
20 H7 (4x)
164
±0,015
189 - 435
M8 (5x)beidseitig
91
-
0
0,025
202
-
0
0,05
200,4
21
Abb.12: Abmessungen NC8 - 200 Heavy-Duty

ALLMATIC Beschreibung | 6
NC8 Series 19 / 410
6Beschreibung
1
2
3
4
5
6
7
8
9

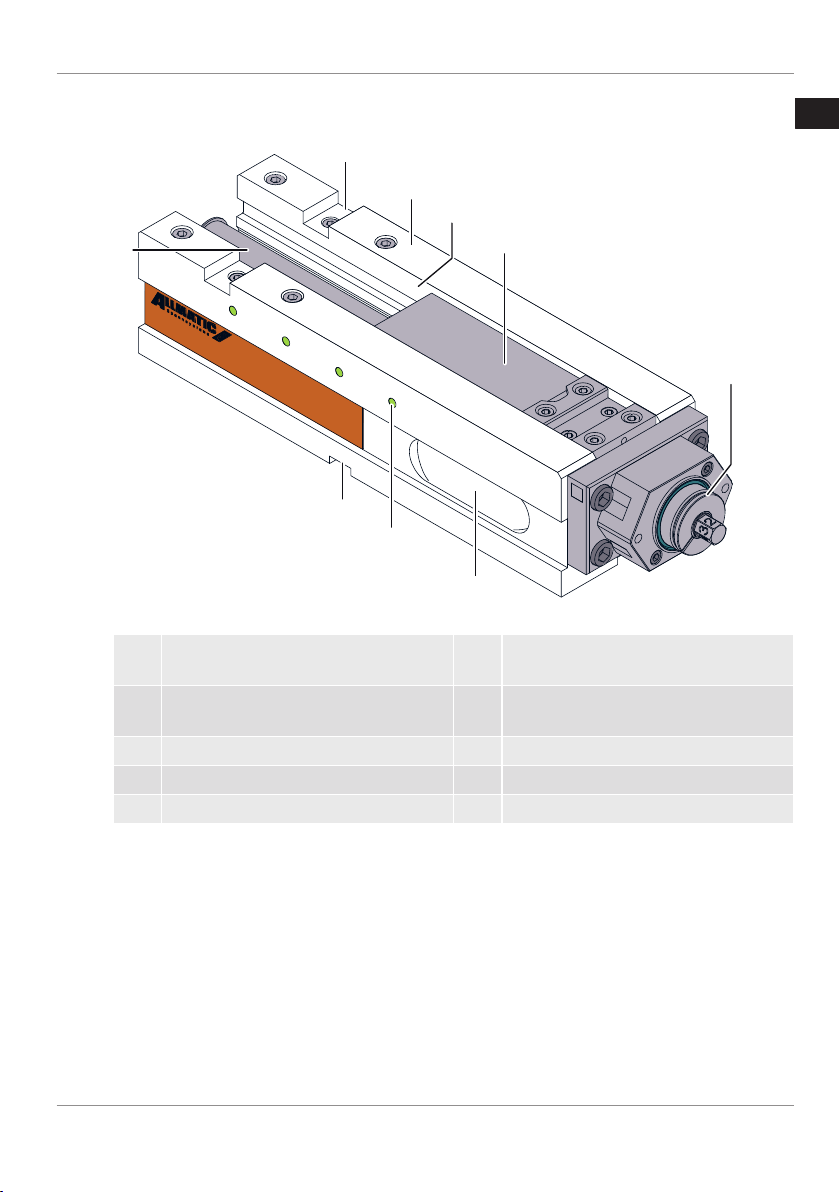

Abb.13: Produktbeschreibung
1 Präzise Nuten zur Befestigung des
Spannbackensortiments
6 Austrittsöffnung für Kühlmittel und
Späne
2 Führungsbahn induktiv gehärtet und ge-
schliffen
7 Gewinde M8 für Werkstückanschlag
3 Führung der Spindelmutter 8 Nuten zur Positionierung
4 Spindelmutter 9 Spindel
5 Spannkraftvoreinstellung
DE

6 | Beschreibung ALLMATIC
20 / 410 NC8 Series
Funktion
4 5 4 3 2
1

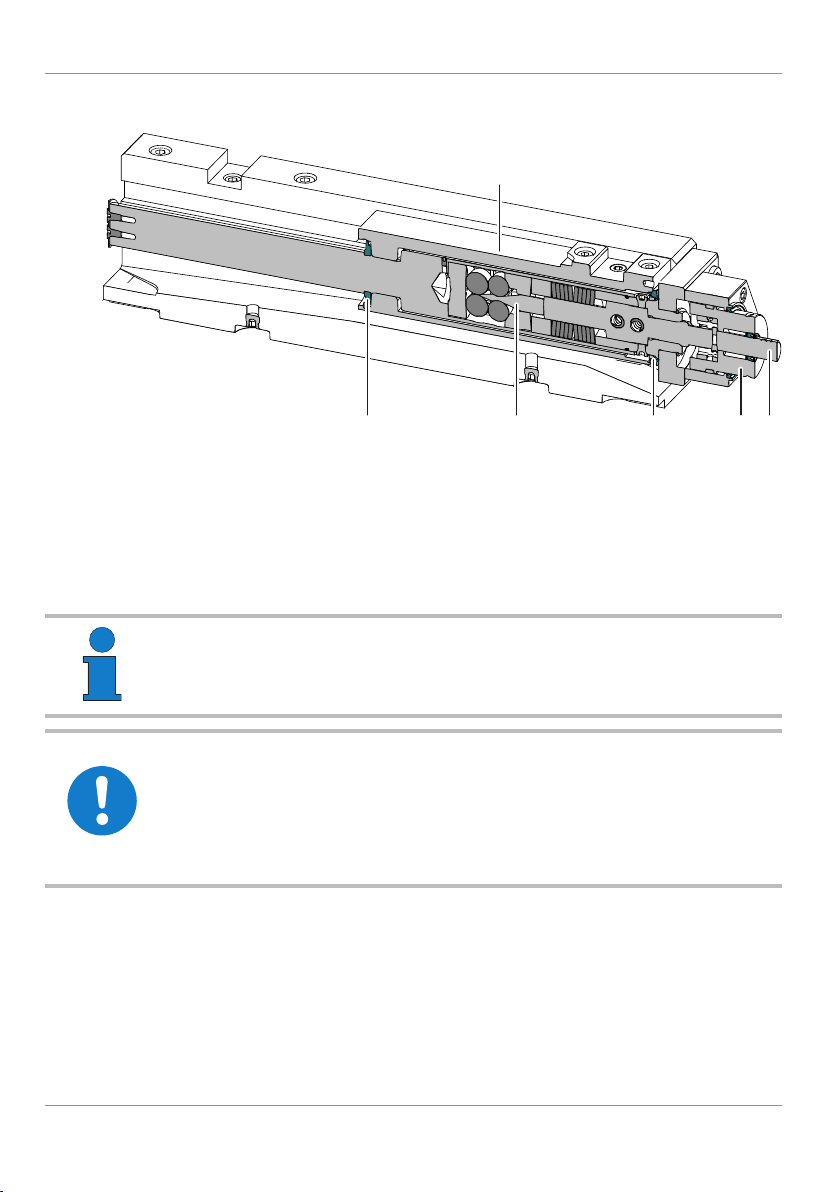

Abb.14: Schnitt ALLMATIC NC8 - 125M
Durch Rechtsdrehen des Antriebs (2) mit einer Kurbel bewegt sich die Spindelmutter (1) mit der
mobilen Backe in Spannrichtung. Die Abstreifer (4) verhindern das Eindringen von Schmutz in
das Gewinde der Spindel. Mit der Spannkraftvoreinstellung (3) wird die maximale Spannkraft
eingestellt, mit der das Werkstück gespannt wird. Nach Anlegen der mobilen Backe am Werk-
stück baut sich die Spannkraft auf. Die Spannkraft wird mittels eines Druckverstärkers (5) bis
zum eingestellten Wert erhöht.
Die eingestellte Spannkraft ist erreicht, wenn der Antrieb auf Anschlag gedreht wird.
HINWEIS
Innenspannung vermeiden.
Beschädigung des NC8.
ØWerkstücke nur von außen spannen.
