Alphacool EISBLOCK AURORA ACRYL GPX-N RTX 4090 User manual

1x
PCI Bracket
Q
2x
G1/4“ Plugs
S
1x
Plug tool
T
1x
M2x5 Screw
P
5x
M2x11 Screw
O
1x
Thermal grease
N
5x
M2x5 Screw
M
5x
EVA washer
L
1x
8x40x3mm
Pad
I
1x
15x15x3mm
Pad
H
1x
45x45x3mm
GPU-Pad
G
1x
40x15x1mm
Pad
F
1x
40x15x1mm
Pad
2x
50x15x1mm
Pad
E
2x
105x8x1mm
Pad
D
1x
15x15x1mm
Pad
C
2x
84x8x1mm
Pad
B
4x
8x8x1,5mm
Pad
A
4x
8x8x1mm
Pad
A
1x
ARGB Adaptor
R
EN DE FR
Accessories Zubehör Accessoires
Safety instructions
Sicherheitshinweise
Avis de sécurité !
!Digital guide
Digitale Anleitung
Guide digital
Alphacool
EISBLOCK AURORA ACRYL GPX-N RTX 4090
2x
8x51x3mm
Pad
J
2x
8x100x3mm
Pad
K

L
L
N
IPA
EN DE FR

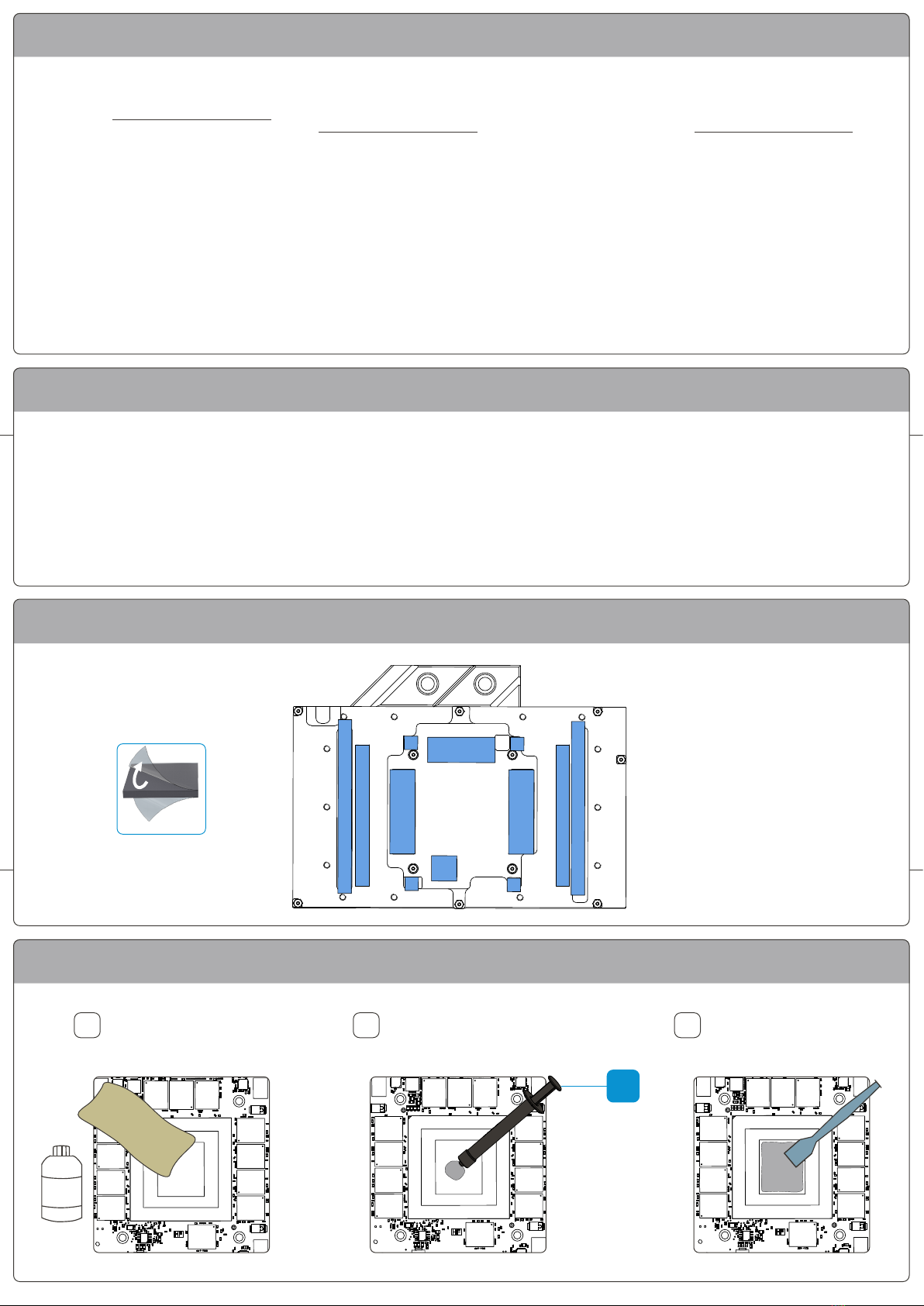

Place thermal pads on cooling block Wärmeleitpads auf dem Kühlblock
platzieren
Placez les pads thermique sur
le bloc
F
E E B
B
D
C
AA
AA
D
EN DE FR
Prepare graphics card Grafikkarte vorbereiten Préparez la carte graphique
Put the hardware on an antistatic mat. Begin
dismantling the original cooler. Depending on the
structure of the cooler, remove the screws at the
back of the card and carefully unhook the fan
connector rst. If the original cooler uses thermal
glue, extreme care should be taken as you can
easily damage parts. Pick up all the items
carefully. Next, clean the hardware of thermal
paste or pad residues with a solvent (e.g.
isopropanol alcohol).
Legen Sie die Hardware auf eine antistatische
Unterlage. Beginnen Sie mit der Demontage des
Original-Kühlers. Je nach Aufbau des Kühlers
sind zuerst die Schrauben des Lüfters zu
entfernen und die Blenden zu lösen. Bei
aufgeklebten Kühlern ist äußerste Sorgfalt
geboten. Es können leicht Bauteile abgerissen
werden. Heben Sie alle Einzelteile sorgfältig auf.
Reinigen Sie anschließend die Hardware von
Resten der Wärmeleitpaste oder Pads mit einem
Lösemittel (z.B. Isopropanol-Alkohol).
Posez le matériel sur un tapis antistatique.
Commencez par le démontage du refroidisseur
d’origine. Selon la conguration du radiateur les
vis du ventilateur et les caches doivent être
enlevés d’abord. S’il s’agit d’un refroidisseur
collé il faut travailler très doucement. Sinon des
composants peuvent s’arracher. Conservez tous
les pièces soigneusement. Ensuite, nettoyer le
matériel de résidus de la pâte thermique ou de
pads avec un solvant (alcool isopropanol par ex.).
1
2
3
EN DE FR
Apply Thermal Grease Wärmeleitpaste auftragen Appliquez la pâte thermique
EN DE FR
Ceck compatibility Kompatibilität prüfen Vérifiez la compatibilité
Before starting the cooler assembly, compare
your card with the pictures in our congurator. To
do so, visit https://www.hwcong.com and
search for your graphics card or cooler model.
For a denitiv identication, you can also compare
the PCB number. The cooler was designed for a
special PCB layout. Occasionally, graphics card
manufacturers may revise the design of their
card slightly, causing the cooler not to t on later
models. During assembly, please make sure
taller parts have enough space around them and
that the cooler does not damage your graphics
card.
Alphacool International GmbH is not liable for
assembly errors occurring due to negligence,
such as selecting an incompatible cooler.
Bevor Sie mit der Montage des Kühlers beginnen,
vergleichen Sie Ihre Platine mit den Fotos in
unserem Kongurator. Besuchen Sie dafür
https://www.hwcong.com und suchen Sie nach
Ihrem Grakkarten- oder Kühlermodell. Zur
eindeutigen Zuordnung kann dort auch die PCB
Nummer verglichen werden. Der Kühler wurde
für ein spezielles PCB Layout konstruiert. Es
kommt vor, dass Grakkartenhersteller über
Revisionen den Aufbau leicht abändern und der
Kühler auf spätere Modelle nicht mehr passt.
Achten Sie auch bei der Montage darauf, dass
hohe Bauteile frei liegen und der Kühler die
Grakkarte nicht beschädigt.
Alphacool International GmbH haftet nicht bei
fahrlässigen Montagefehlern, wie die Wahl eines
inkompatiblen Kühlers.
Avant de commencer l'assemblage du
refroidisseur comparez votre carte avec les
images de notre congurateur. Pour ce faire,
visitez https://www.hwcong.com et
cherchez votre carte graphique ou votre modèle
de refroidisseur. Pour une identication précise,
vous pouvez également comparer le numéro de
la PCB. La refroidisseur a été conçu pour une
disposition spéciale du PCB. Il est possible que le
fabricant change des détails dans la disposition
de ses composants lors d’une révision et que le
bloc de refroidissement ne soit plus compatible.
Veillez lors de l’installation au fait que les
composants hauts ne touchent pas le bloc de
refroidissement et que le bloc n’endommage pas
la carte graphique.
Alphacool International GmbH n’est pas
responsable ni des erreurs d’installation ni du
choix d’un refroidisseur incompatible.

EN DE FR
Place thermal pads on PCB backside Wärmeleitpads auf der PCB Rückseite
platzieren
Placez les pads thermique sur
le PCB au dos
I
H
KK
JJ
G
EN DE FR
Install PCB and PCI Bracket Installiere PCB und PCI Slotblende Installez PCB et le couvercle PCI
M
L
P
Q
EN DE FR
Install PCB Installiere PCB Installez PCB
1
2
4
3
M
L

Need help?
We care!
Alphacool International GmbH
Marienberger Str. 1
D-38122 Braunschweig
Germany
Support: [phone] - 0
Fax: [phone] - 22
E-mail: [email protected]
https://www.alphacool.com
Aurora
Eiscontrol
Article no.:
15360
DETAI
L
A
MASSSTA
B 2 : 1
Mainboard
ARGB
Header
++
EN DE FR
Connect ARGB lighting ARGB Beleuchtung anschließen Connectez l'éclairage ARGB
EN DE FR
Screw in screw plugs with the tool Verschlussschrauben eindrehen Vissez les vis de fermeture avec l'outil
T
S
R
O
EN DE FR
Mount backplate Backplate montieren Montez la plaque arrière
