SERVICE MANUAL
RDS MP3/WMA CD Receiver
3 / 05-A
68E38380S01
CDA-9855R

<Cautions for Safe Repair Work>
The following cautions will prevent accidents in the workplace and will ensure safe products.
*The symbols indicate caution is needed to prevent injuries and damage to property.
The symbols and their meanings follow.
*The following symbols indicate two levels of cautions.
When you see this symbol, you have to be very careful.
When you see this symbol, you have to follow the instructions there.
Do not look squarely into the laser light
Fuse Caution
coming from the pickup. Always use a designated fuse.
You may loose you sight. Use of an incorrect fuse may result in a fire.
Do not allow wiring to be caught in the Battery Caution
screw/chassis. Use the designated battery.
If wiring is caught in the screw/chassis, it may Confirm the correct polarity and seat of the
cause a short circuit, resulting in a fire. battery.
An incorrect battery or an improperly connected
or seated battery may result in a fire.
High Temperature Caution Designated Parts Caution
Touching the heat sink may cause severe burns. Look up the part list and ensure that only
designated parts are used to prevent problems or
accidents.
Reverse Power Supply Connections o
r
Wiring Caution
Misconnections Caution Ensure that the wiring is correct when rewiring to
Reverse power supply connections or prevent problems with ignition/breakdown.
misconnections may cause ignition problems and
smoke may result.
Soldering Caution Wear Glove
s
Hot solder from solder splash may cause severe Wear gloves to prevent electrical shocks or injury
burns. from the end face of the metal.
If you ignore this symbol and handle the product incorrectly or unsafely,
injury or only material damage may result.
If you ignore this symbol and handle the product incorrectly or unsafely,
serious injury or death may result.
Warning
Caution
Warning
Caution

CDA-9855R
Contents
Packing Assembly Parts List
4
Packing Method View
4
Specifications
5 , 6
Extension Cable
7
Adjustment Procedures
8 to 11

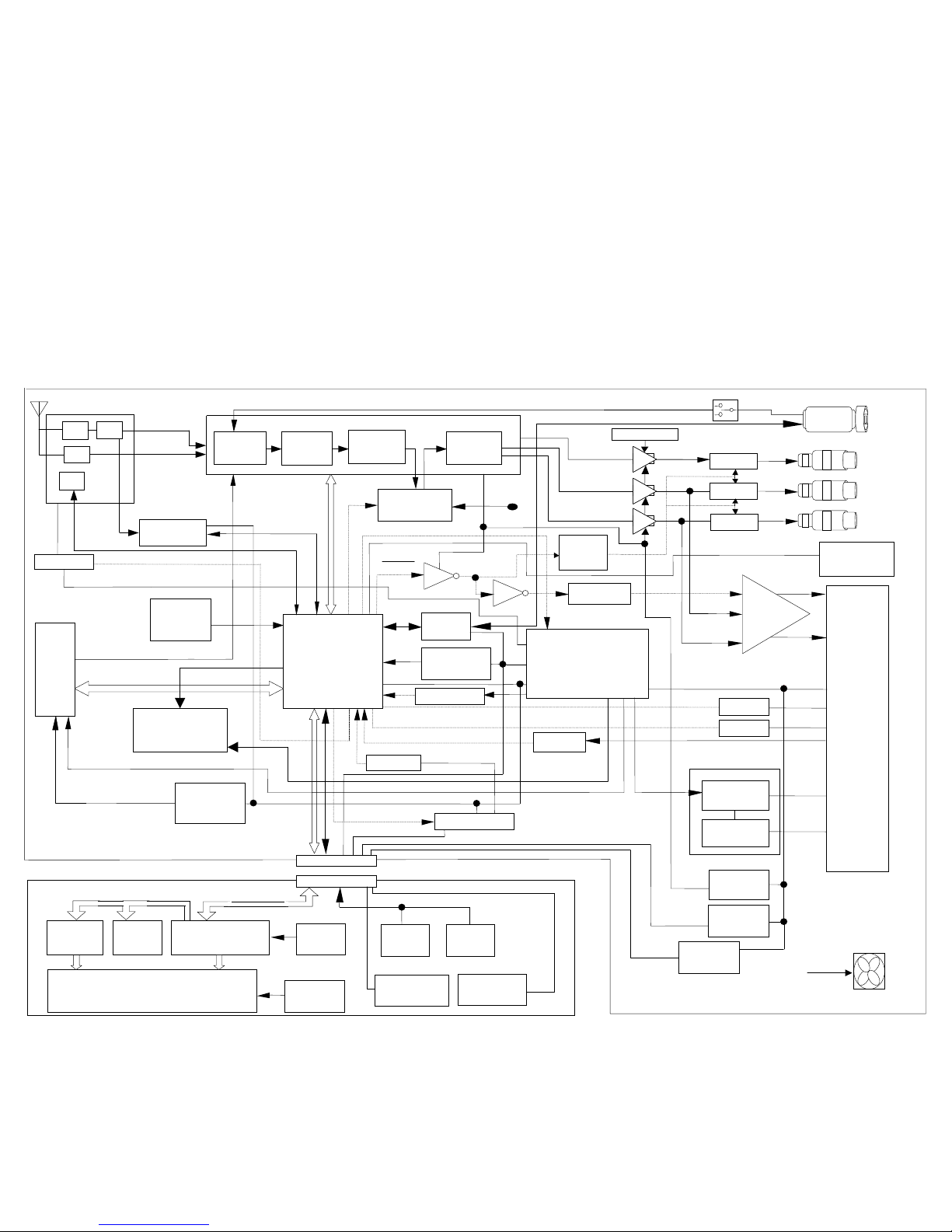

Block Diagram
12

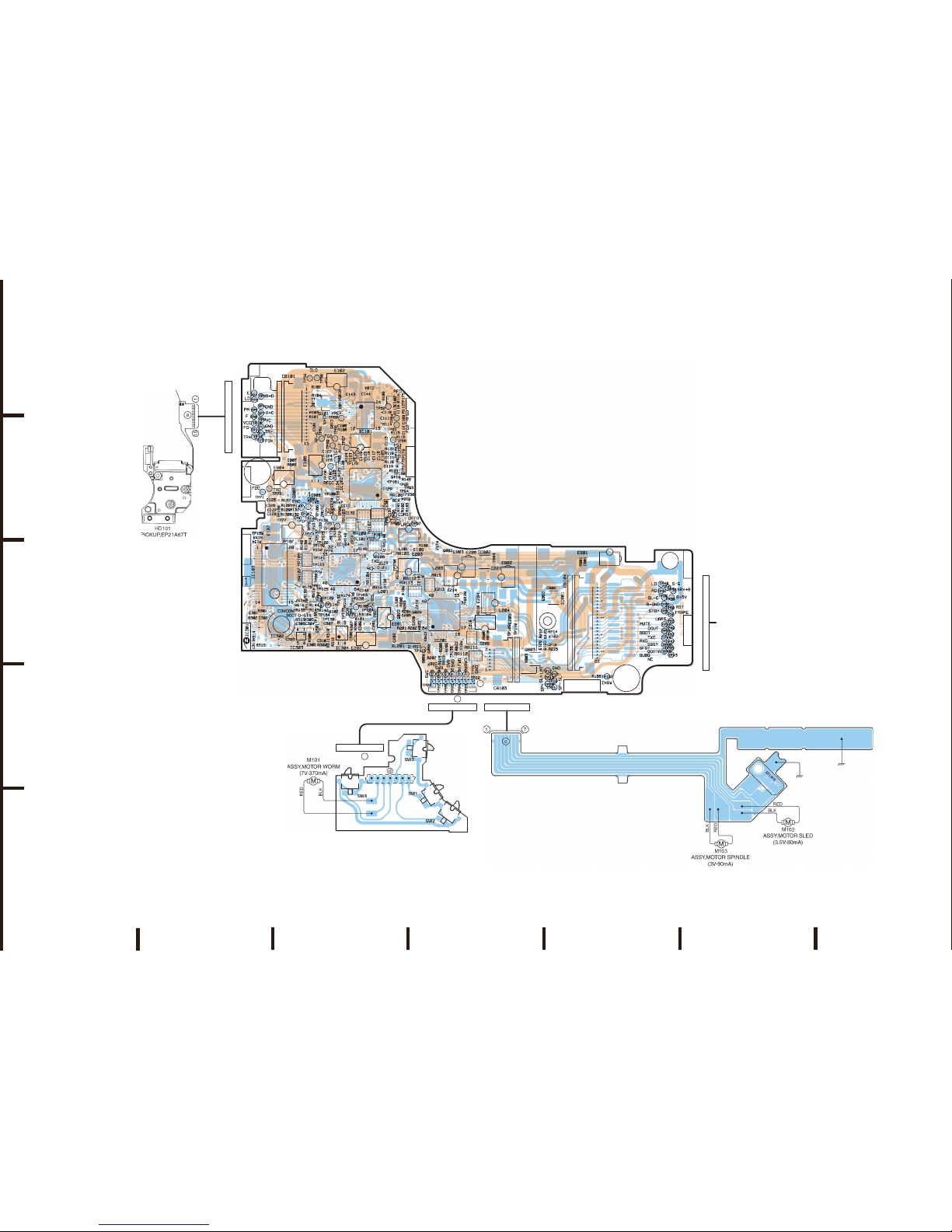

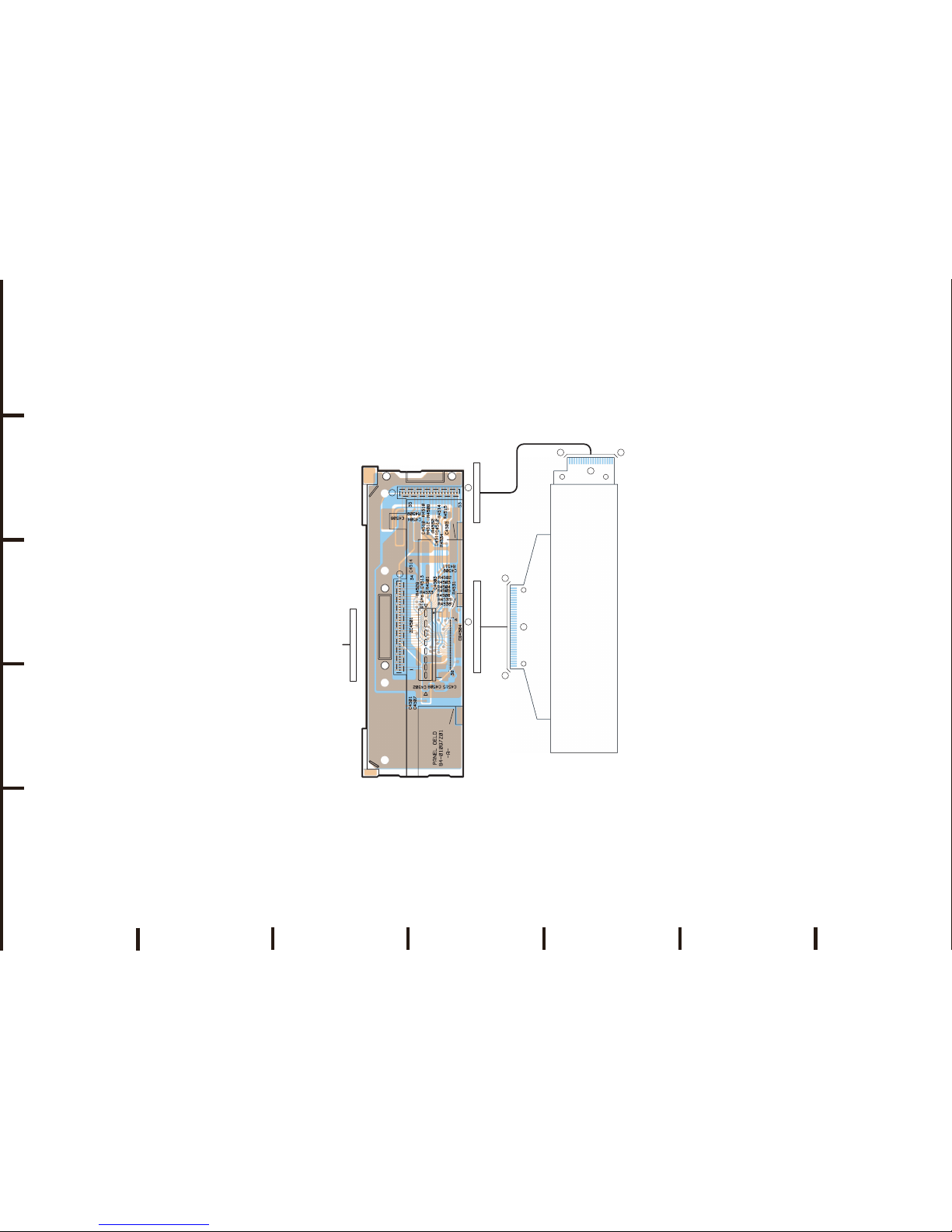

Parts Layout on P.W.Boards and Wiring Diagram
13 to 17

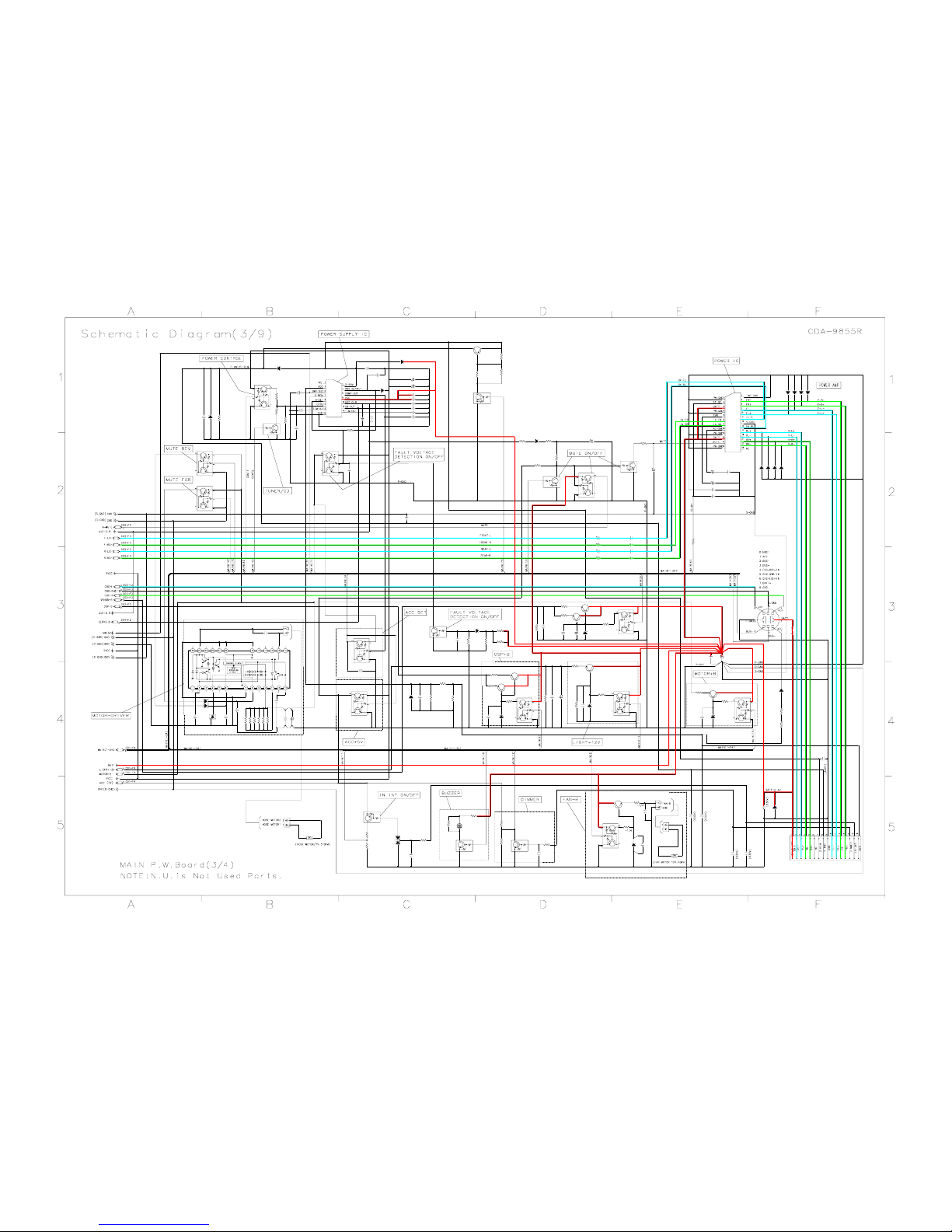

Schematic Diagram
18 to 26
Terminal Voltage of IC/TR
27 to 40
Description of IC Terminal
41 to 46
Exploded View (Cabinet)
47 , 48
Exploded View (CD Deck Mechanism) (DP23S8DA)
49
NOTE : Due to continuing product improvement, specifications and designs are subject to
change without notice.

102
105
106
BOTTOM Side
101
104
103
X4
103 -2
103 -1
103 -3 103 -4
104
X1
X1
X1
X1
103 -5
X1
106
X1
CDA-9855R
Packing Assembly Parts List
Part No. Part No.
101 15D00529K02 CASE,INNER 103-4 03A60836Y01 SCR,CUS 5X7 ZN A
102 15D01798K03 CARRYING,CASE 103-5 60T55630W01 BAT,MGN R03(NB)UM-4
103-1 03S60820Y16 SCR,MCH 5X8 ZN A 104 09-02252Z01 ASSY,ANIC-0007-01A
103-2 03S60824Y01 SCR,WEV 1.7X4 ZN A 105 68-02278Z08 O/M AOEU AODL
103-3 36A02449K01 CAP,RUBBER(A) 106 97-02291Z01 ASSY,SBPF00001A

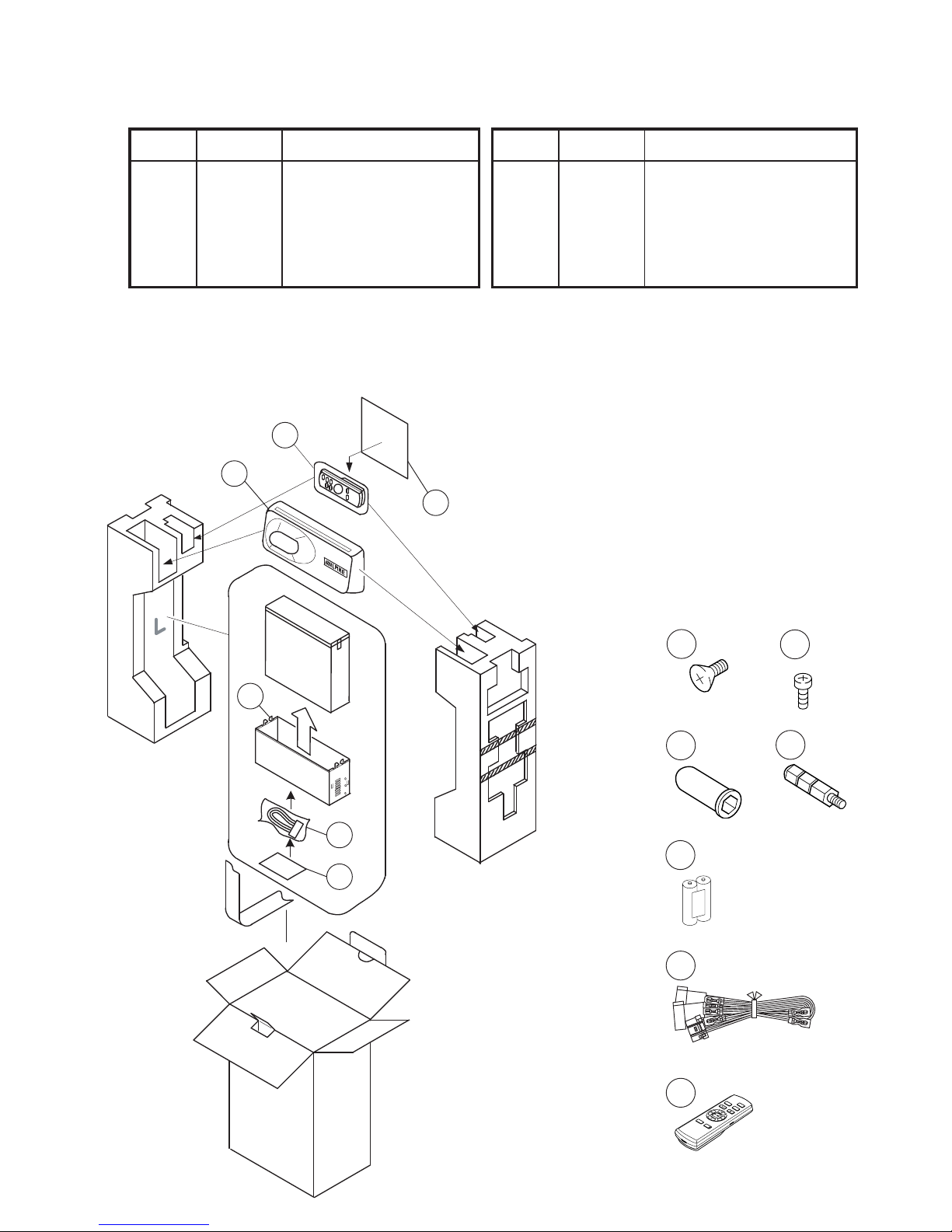

Packing Method View
Description
No. No.
Symbol SymbolDescription

Specifications
< FM RADIO >
Intermediate Frequency ........................................................................................................................ 10.7±0.1MHz
Frequency Range ........................................................................................................................... 87.5 to 108.0MHz
Usable Sensitivity (30dB S/N, Mono, at 98.1MHz) ......................................................................................... 20.2dBf
-3dB Limiting Sensitivity (at 98.1MHz) ........................................................................................................... 20.2dBf
Residual Noise (Ref. 400Hz (narrow), at 98.1MHz) ...................................................................................... 30±10dB
S/N Ratio (at 98.1MHz) ......................................................................................................................... Stereo : 50dB
Mono : 55dB
Image Rejection (at 106.1MHz) .......................................................................................................................... 40dB
IF Rejection (at 90.1MHz) .................................................................................................................................. 60dB
Distortion (Input 60dBu, at 98.1MHz) ................................................................................................................. 1.0%
Frequency Response (Ref. 400Hz, at 98.1MHz) ................................................................................ 100Hz : 0±3dB
10kHz : -10±3dB
Stereo Separation (1kHz, at 98.1MHz) .............................................................................................................. 20dB
PS Sensitivity (at 98.1MHz) ............................................................................................................................ 36.2dBf
< MW RADIO >
Intermediate Frequency ....................................................................................................................... 1st : 10.7MHz
2nd : 450kHz
Frequency Range ............................................................................................................................. 531 to 1,602kHz
Usable Sensitivity (20dB S/N, at 999kHz) .......................................................................................................... 36dB
S/N Ratio (at 999kHz) ........................................................................................................................................ 44dB
Image Rejection (at 1,404kHz) .............................................................................................................. 2nd IF : 50dB
IF Rejection (at 603kHz) ........................................................................................................................ 2nd IF : 60dB
Distortion (at 999kHz) ......................................................................................................................................... 1.5%
Frequency Response (Ref. 400Hz, at 999kHz) .................................................................................. 100Hz : -3±4dB
2.5kHz : -5 +3/-5dB
< LW RADIO >
Intermediate Frequency ....................................................................................................................... 1st : 10.7MHz
2nd : 450kHz
Frequency Range ................................................................................................................................. 153 to 281kHz
Usable Sensitivity (20dB S/N, at 216kHz) .......................................................................................................... 42dB
S/N Ratio (at 216kHz) ........................................................................................................................................ 44dB
Image Rejection (at 270kHz) ................................................................................................................. 2nd IF : 50dB
IF Rejection (at 162kHz) ........................................................................................................................ 2nd IF : 50dB
Distortion (at 216kHz) ......................................................................................................................................... 1.5%
Frequency Response (Ref. 400Hz, at 216kHz) .................................................................................. 100Hz : -3±4dB
2.5kHz : -5 +3/-5dB
< CD SECTION >
System ....................................................................................................................... Optical (Compact Disc System)
Channel Balance (1kHz) ........................................................................................................ CD : TCD-782 : 0±3dB
MP3 : SCD-5100 (FOLDER4-128kbps) : 0±3dB
WMA : SCD-5100 (FOLDER10-128kbps) : 0±3dB
Distortion (1kHz) ........................................................................................................................ CD : TCD-782 : 0.1%
MP3 : SCD-5100 (FOLDER4-128kbps) : 0.1%
WMA : SCD-5100 (FOLDER10-128kbps) : 0.1%
CDA-9855R

Frequency Response (Ref. 1kHz, 0dB) ....................................................................... CD : TCD-782 : 17Hz : 0±3dB
127Hz : 0±2dB
10.007kHz : 0±2dB
19.997kHz : -2±4dB
MP3 : SCD-5100 (FOLDER4-128kbps) : 17Hz : 0±3dB
127Hz : 0±2dB
10.007kHz : 0±2dB
19.997kHz : -2±4dB
WMA : SCD-5100 (FOLDER10-128kbps) : 17Hz : 0±3dB
127Hz : 0±2dB
10.007kHz : 0±2dB
19.997kHz : -2±4dB
S/N Ratio .................................................................................................................................. CD : TCD-782 : 85dB
MP3 : SCD-5100 (FOLDER4-128kbps) : 85dB
WMA : SCD-5100 (FOLDER10-128kbps) : 85dB
Separation (1kHz) .................................................................................................................... CD : TCD-782 : 55dB
MP3 : SCD-5100 (FOLDER4-128kbps) : 55dB
WMA : SCD-5100 (FOLDER10-128kbps) : 55dB
De-Emphasis (Ref. 1kHz, 0dB) ................................................................................ CD : TCD-782 : 4kHz : -20±3dB
16kHz : -20±3dB
< CD Deck Mechanism >
Test Disc ....................................................................................................................................................... TCD-782
RF Waveform Amplitude .......................................................................................................................... 1.2±0.5Vp-p
Quantity of Jitter ............................................................................................................................. Less than 30nsec
Measurement Angle Range ............................................................................................... Front and Rear : -15°~75°
Right and Left : ±45°
Laser Current ................................................................................................................................. Initial value ±5mA
(The initial value of laser current is indicated on the Flexible Cable.)
< Pickup >
Wave Length .................................................................................................................................................... 795nm
Laser Power .................................................................................................................................................. CLASS I
< GENERAL >
Power Supply ............................................................................................................................................... DC14.4V
Power Output (TCD-782 (1kHz, 0dB), T.H.D. 10%) / Impedance .................................................... 17W / ch / 4 ohm
Pre Output (at Vol. Max, TCD-782 (1kHz, 0dB), T.H.D. 1% or less) / Impedance ................ 4V±2dBV / ch / 10k ohm
Back Up Current (ACC-OFF After 1 minute) ....................................................................................................... 5mA
Dimensions (W x H x D) ................................................................................................ Chassis : 178 x 50 x 160mm
Nose : 188 x 58 x 24.6mm
Weight ................................................................................................................................................................ 1.6kg
NOTE : Due to Continuing product improvement, specifications and designs are subject to change without notice.
CDA-9855R

CDA-9855R
Extension Cable
*Always connect the Extension Cable when making checks of voltage and repair.
DVD Deck Mechanism
DP23S8DA MAIN P.W.Board
CB101
CB501
CB104
(1)
CH4001
FRONT P.W.Board
(2)
(1) 01E29616S01
(2) 01V37775S01


(3) Control Settings
Power Switch .............................................. ON Band Switch .............................. FM/MW/LW
Fader Control ........................... Center Position T-CORR ...................................... Non Effect
Balance Control ....................... Center Position EQ ....................................................... FLAT
Treble Control .......................... Center Position DEMO ................................................... OFF
Bass Contro ............................. Center Position Others ................................................... OFF
MX ................................................... Non Effect

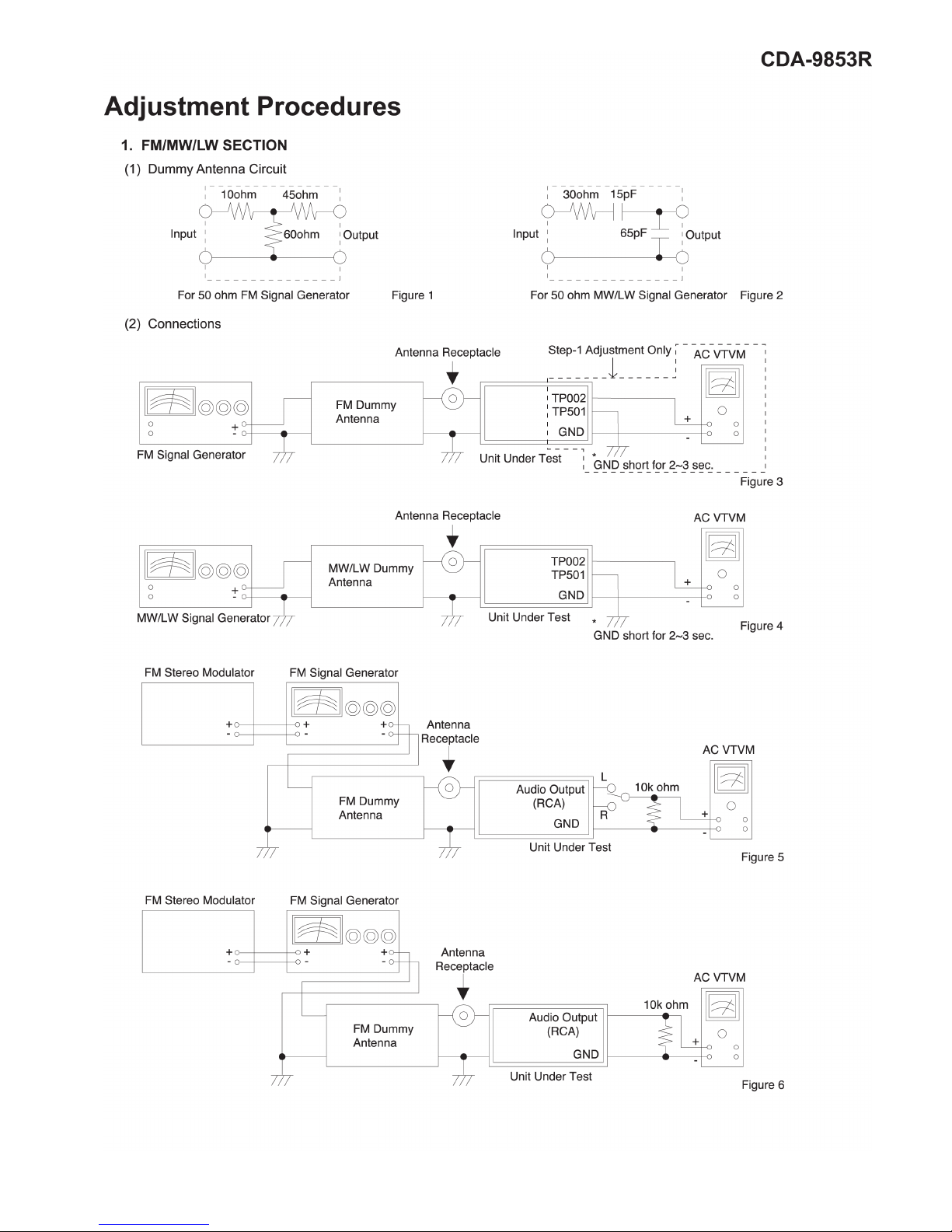

(4) Adjustment Procedures
Step Description ConnectionSignal Generator Dial Control Test Point /
P.W.Board
Coordinates
Adjustment
1
Signal Meter
Auto
Adjustment
(FM)
Figure 3
(1) 87.5MHz,
26dBµ
(Mod. OFF)
87.5MHz
TP002
(3-F)
TP501
(3-F)
(2)
87.5MHz,
26dBµ
(Mod. OFF)
87.5MHz
TP002
(3-F)
TP501
(3-F)
(3)
87.5MHz,
21~23dBµ
(Mod. OFF)
87.5MHz
TP002
(3-F)
TP501
(3-F)
(4)
87.5MHz,
26dBµ
(Mod. OFF)
87.5MHz
TP002
(3-F)
TP501
(3-F)
Auto Adjustment:
After setting up of Signal Genarator,
short GND and TP501 (Pull-Down)
for 2~3 seconds.
Proceed same Auto Adjustment of step
(1) under step (2).
(SPEC) TP002 : 1.5±0.1V OK
(SPEC) TP002 : others 1.5±0.1V NG
NOTE : NG : Proceed same Auto
Adjustment of step (1)
under step (3).
Proceed same Auto Adjustment of step
(1) under step (3).
Proceed same Auto Adjustment of step
(1) under step (4).
3
Signal Meter
Auto
Adjustment
(MW)
Figure 4
(1)
999kHz,
34dBµ
(Mod. OFF)
(2)
999kHz,
34dBµ
(Mod. OFF)
(3)
999kHz,
29~31dBµ
(Mod. OFF)
(4)
999kHz,
34dB
(Mod. OFF)
µ
999kHz
999kHz
999kHz
999kHz
TP002
(3-F)
TP501
(3-F)
TP002
(3-F)
TP501
(3-F)
TP002
(3-F)
TP501
(3-F)
TP002
(3-F)
TP501
(3-F)
Auto Adjustment:
After setting up of Signal Genarator,
short GND and TP501 (Pull-Down)
for 2~3 seconds.
Proceed same Auto Adjustment of step
(1) under step (2).
(SPEC) TP002 : 1.0±0.1V OK
(SPEC) TP002 : others 1.0±0.1V NG
NOTE NG : Proceed same Auto
Adjustment of step (1)
under step (3).
Proceed same Auto Adjustment of step
(1) under step (3).
Proceed same Auto Adjustment of step
(1) under step (4).
:
2
Det Out-DC
OFFSET
Adjustment
(FM)
Figure 3
(1)
(2)
87.5MHz,
26dBµ
(Mod. OFF)
87.5MHz,
-20dB26 µ
(Mod. OFF)
87.5MHz,
-20dBµ
(Mod. OFF)
(3)
87.5MHz
87.5MHz
87.5MHz
" DC OFFSET " displays after finishing
S-METER (FM) adjustment.
The SIGNAL GENERATOR output of
26dBu is lowered to -20dBu within
10 seconds.
When adjustment is finished,the
" DC OFFSET " display disappears.
CDA-9855R

7Limitting
Adjustment Figure 6
(1)
Set up of Adjustment Mode
Push
at the same time.
(2)
98.1MHz, 24dBµ
(Mod. 400Hz,
Dev. 40kHz)
98.1MHz Audio Output
(RCA)
Push
observe value of limitting.
(SPEC) :Limitting :3dB.
(3)
Cancel Adjustment Mode :
Push
at the same time.
6Stereo Blend
Adjustment
(Lch)
Figure 5
(1)
(2)
98.1MHz, 46dB
(Mod. 400Hz,
Dev. 40kHz,
Stereo, 1kHz,
Lch only)
98.1MHz Audio Output
(RCA)
Push
observe value of blend.
(SPEC) :Blend : 8±6dB.
(3)
5
FM ST
Separation
(Roll OFF)
Adjustment
Figure 5
(1)
Set up of Adjustment Mode :
Push KeyPOWER +
at the same time.
(2)
98.1MHz, 72dBµ
µ
(Mod. 400Hz,
Dev. 40kHz,
Stereo, 1kHz,
Lch only)
98.1MHz Audio Output
(RCA)
Push Key,andand
observe value of separation.
Select of maximum
separation.
(SPEC) :separation :more than 20dB.
(3)
Cancel Adjustment Mode :
Push
at the same time.
4
Signal Meter
Auto
Adjustment
(LW)
Figure 4
(1)
216kHz,
34dBµ
(Mod. OFF)
216kHz
TP002
(3-F)
TP501
(3-F)
(2)
216kHz,
34dBµ
(Mod. OFF)
216kHz
TP002
(3-F)
TP501
(3-F)
(3)
216kHz,
29~31dBµ
(Mod. OFF)
216kHz
TP002
(3-F)
TP501
(3-F)
(4)
216kHz,
34dBµ
(Mod. OFF)
216kHz
TP002
(3-F)
TP501
(3-F)
Auto Adjustment :
After setting up of Signal Genarator,
short GND and TP501 (Pull-Down)
for 2~3 seconds.
Proceed same Auto Adjustment of step
(1) under step (2).
(SPEC) TP002 :1.0±0.1V OK
(SPEC) TP002 :others 1.0±0.1V NG
NOTE : NG : Proceed same Auto
Adjustment of step (1)
under step (3).
Proceed same Auto Adjustment of step
(1) under step (3).
Proceed same Auto Adjustment of step
(1) under step (4).
Step Description Connection Signal Generator Dial Control
Test Point /
P.W.Board
Coordinates
Adjustment
Set up of Adjustment Mode :
:
Push KeyBAND +
at the same time.
KeyPOWER +
Cancel Adjustment Mode :
Push
at the same time.
KeyBAND +
KeyBAND +
Key,andand
Key,andand
Keyand
KeyBAND +
CDA-9855R

Step Description Connection Signal Generator Dial Control
Test Point /
P.W.Board
Coordinates
Adjustment
Set up of Adjustment Mode
Push
at the same time.
:
KeyBAND +
Cancel Adjustment Mode :
Push
at the same time.
KeyBAND +
8Noise Level
Adjustment Figure 6
(1)
(2)
98.1MHz,
72 --> -20dBµ
(Mod. OFF)
98.1MHz Audio Output
(RCA)
(3)
Rotary encoder is turned and noise level
is adjustment.
(SPEC) : Noise Level : 30 10dB.
±
CDA-9855R

CDA-9855R
Block Diagram
Selector Vol.1 Tre/Bass
AI-NET
I/F
RESET
Nose DET
SYSTEM POWER IC
Batt-Det / VDD
PWR-ON / CD SERVO
TUNER ON / DSP+5V
POWER CONNECTOR
MUTE
DRIVER
Nose
LED
Rotary
Encoder
Key
Matrix
External
Memory
OELD
Power IC
TUNER+B
8V DET SW
ACC DET
Main CPU
OEM
Steering
Remote
MUTE
MUTE
MUTE
Vol.2
Pre IN/OUT Selector
Slide SW Ai-Net
DIN
Pre-OUT
Front
Pre-OUT
Rear
Front
Rear
BATT
ACC
P.ANT
O.REM
Tuner on
LAMP +B
Power cont
E-VOL
A-Mute
Rem SW
PWR ANT
AUDIO +B
DP23S8DA
(MP3 CD MECH)
CD
RF IF
AM
PLL
RDS Decoder
Tuner unit
IN INT
DIMMER DIMMER
IN-INT
OEM SUB
DISPLAY
READY I/F
Nose
Lamp
SWD+3.3V
Nose PWR SW
CD-SERVO
VDD PWR ON
Vhh+B
Delay Circuit
FRONT u-COM
FAN Control
FAN
MOTOR-DRIVER
Pre-OUT
Sub Woofer
Buffe
Buffe
Buffe
Buffer
Buffer
Buffer
DSP DSP+5V
MOTOR-DRIVER
MOTOR-DRIVE
Remote
Control
I²C BUS
4V AMP-8.5V
Vhh+B
OELD
Controller

L901
L902
E901
L903
C901
E903
C902
C904
E904
E905
L910
L911
Q910
E910
C911
CB901
E911
R645
R647
R646
R644
R643
R633
R632
R631
R630
R629
C525
C526
Z001
R635
R636
R637
R600
CB502
L502
R509
R598
R588
R570
R569
C306
C305
Q827
C367
R548
C827
C828
CB201
C046
E327
D505
C365
E318
L007
Z205
Q810
R561
ZD806
ZD805
ZD804
ZD803
ZD802
ZD801
ZD504
ZD503
ZD502
ZD501
Z602
Z601
Z501
Z101
C242
XL502
XL501
XL201
XL001
VT120
VT001
TU001
C366
TH501
SW603
SW602
SW601
SW301
C368
C369
C370
SA001
R546
RA503
R559
R560
C522
Q005
R852
R850
R849
R848
R847
R844
R835
R834
R833
R832
R831
R827
R826
R825
C371
R305
R304
R811
R810
R809
R808
R807
R806
R804
R803
R801
R623
R622
R621 R620
R619 R618
R617
R616
R614
R613
R612
R610
R609
R607
R606 R605
R604
R603
R601
R860
C845
E319
E320
R581
R577
R575
R573
R572
C045
C047
C362
R566
R565 R558
R557
R556
R555
R547
R545
R542
R541
R537
R536
R532
R530
R529
R528
R527
R519
R513
R512
R511
R508
R507
R506
R504 R503
R502
R500
R391
R388
R386
R385
R384
R383
R382
R381
R380
R379
R378
R377
R376R375 R374
R373
R372
R371
R370
R369 R368
R367
R366
R363
C308
E323
R360
E324
E325
E326
E328
E504
Q826
R347
R824
ZD807
R337 R333
R331
R330 R327
R220
R219
R218
R217
R212
R210
R209
R201
R107
R105
R104
R103
R102
R101
R023
R022
E005
R015
Q818
Q817
Q816
Q815
Q814
Q813
Q812
Q811
C307
Q805
Q801
Q602
Q601
Q517
Q516
Q515
Q509
Q503
Q502
Q501
Q389
Q388
Q387
Q304
Q303
Q302
Q201
Q101
Q004
Q003
LD602 LD601
L501
L003
L002
L001
JK501
JK301
IC803
IC802
IC604
IC602
IC601
IC510
IC508
IC507
IC505
IC503
IC502
IC501
L503
C363
IC306
IC305
IC301
IC204
IC202
IC201
IC102
IC002
F801
E814
E812
E811
C364
E806
E805
E804
E801
E606
E605
E604
E603
E602
E601
E503
E502
E501
E390 E389
E388
E387
E229
E228
E227
E225
E221
E220
E219
E218
E217
E215
E214
E213
E212
E211
E209
E208
E207
E206
E205
E204
E203
E202
E201 E105
E104
E103
E102
E101
E004
E003
E002
E001
DIN801
D809
D806
D802
D504
D503
D502
D501
D395
D393
D392
D391
D105
D104
CB501
E315
CB803
CB802
CB801
CB601
CB102
CB101
C837
C835
C834
C831
E316
E317
IC307
L006
C825
C823
C816
C815
C811
C810
C809
C808
C807
C804
C802
C801
C604
C518
C517
C513 C512
C511
C510
C389
C357
C355
C354
C352
C349
C337
C325
C321
C318 C315
C240
C239
C237
C236
C235
C233
C232
C231
C229
C228
C227
C225
C224 C223
C222
C221
C220
C219
C218
C215
C214
C213 C212
C211
C210
C209
C208
C103
C019
ANT001
BZ801
C012
C015 C016
Orange Color Pattern:Component Side Pattern
Blue Color Pattern:Foil Side Pattern
CDA-9855R
Parts Layout on P.W.Boards and Wiring Diagram(1/5)
MAIN P.W.Board (Component Side View) BOX P.W.Board
(Component Side View)
B
E
-1
ET601
ASSY,AMP LINK55A
-2
GRN
GRY(2)
GRY(1)
SHIELD
GRN(DVCC)
BLU(VHH+ B)
YEL(VHH ON+B)
SHIELD
SHIELD
ORG(AUDIO +B)
WHT(-9V)
RED(+9V)
To CB901
1 9
GRN
GRY
BLU(VHH+ B)
SHIELD
-4 21
To CB502
GRY(1)
GRY(2)
RED(+9V)
WHT(-9V)
SHIELD
GRN(DVCC)
YEL(VHH ON+B)
ORG(AUDIO +B)
SHIELD
-3
71
To CB201
YEL
To TUNER Chassis
21
EB
EB
5
32
1
A
91
To CB601
(H/U DATA)
GRN
BLK
WHT
(H/U GND)
(H/U CLOCK)
(AMP DATA)
(AMP POWER GND)
RED
YEL
To TUNER Chassis
ANT001
BLK
(ANT)
WHT
SHIELD
ASSY,ANT CABLE 9851R
ASSY,WIRE 2P 9835
CH801
M801
MOTOR,LOAD FF-050SK
(NOSE MOTOR/7V-370mA)
M
WHT
BRN
21
To CB801
From DP-S MAIN P.W.Board (CB104)
122
To CB101
CH501
ASSY,UNIZON CONN 93R
(Top Side View)
214
115
To FRONT P.W.Board
(CH401)
15 1
To CB501
15 1
(FAN MOTOR/12V-40mA)
MOTOR,F2510CT-12UCV
M802
M
RED BLK
To CB802
2 1
ORG
PNK
(12C CLOCK)
( 1 2 C D ATA )
SHIELD
ASSY,AMP LINK55A
SHIELD
BLK
ET601
1
20
B
E
3
1
1
54
3
2
15
3
E
B
EB
EB
1
23
5
5
32
1
21
3
51
2
BE
EB
E
B
E
B
E
B
3
1
E
B
1
34
5
E
B
5
43
1
1
712
6
1
46
3
12
EB
E
B
E
B
23
51
E
B
4
61
3
3
51
2
B
E
3
2
1
87 3
64
1
E
B
5
43
1
9
1
8
16
E
B
24
25
2
1
14
15
2
1
34
2
861
75
46
3113
644
31
6
1
2
3
4
5
AFGEDCB

ZD901
R908
R909
Q911
IC901
SD901
C903
C905
D900
C910
R910
IC910
SD910
R912
R911
R913
R914
Q912
C913
R918
R916
R915
TH910
R919
R917
C912
R593
C843
C524
R640
R641
R642
IC804
C846
C844
C036
C034
R587
R583
C033
R862
C031
R624
TP514
C035
C243
C032
C523
R594
C302
C028
C029
Z203
R005
C842
R845
Z204
R861
TP513
TP512
TP511
TP510
TP509
TP508
TP507 TP506
TP505 TP504
TP503
TP502
TP501
TP106
TP105
TP104
TP103
TP102
TP101
TP002
TP001
R857
R856
R855 R854
R851
R843
R842
R841
R840
R839
R838
R837
R836
R830
R829
R828
R221
R306
C301
R303
R314
R805
R802
R615
R611
R608
R602
R568
R599
R596
R595
R592
R591
R590
R589
R586
R585
R584
R582
R580
R579
R578
R576
R574
R571
R567
R564
C847
R563
R562
R554
R553
R552
R551
R550
R549
R544
R543
R540
R539
R538
R535
R534
R533
R531
R526
R525
R524
R523
R522
R521
R520
R518
R517
R516
R515
R514
R510
R505
R501
R392
R390
R389
R387
R628
R365
R362
R358
R357
R352
R350
R349
C030
R345
C027
Z202
Z201
R341
R339
R335
R332
R329
R325
R324
R323
R322
R321
R320
R307
R216
R215
R213R211
R208
R206
R205
R204
R203
R202
R116
R114
R113
R112
R111
R109
R108
R030
R029
R028
R027
R026
R025
R024
R017
R016
R014
C803 R008
R007
R006
R004
R003
R002
R001
Q825
Q824
Q823
Q822
Q821
Q819
Q809
Q808
Q807
Q806
Q803
Q802
Q514
Q508
Q504
Q102
Q002
Q001
L101
IC605
IC509
IC506
IC504
TP515
IC302
IC101
IC001
D301
D302
D303
D808
D807
D805
D804
D803
D801
D602
D601
D394
D390
D389
D388
D387
D001
C841
C840
C839
C838
C836
C833
C832
C826
C824
C822
C821
C820
C818
C817
C806
C805
C605
C603
C602
C601
C521
C520
C519
C516
C515
C514
C509
C508
C507
C506
C505
C504
C503
C502
C388
C387
C330
C241
C238
C234
C230
C226
C217
C216
C207
C206
C205
C204
C203
C202
C201
C105
C102
C101
C026
C025
C024
C023
C022
C020
C018
C017
C001
C002
C003
C004
C005
C006
C007
C008
C009
C010
C013
C014
Orange Color Pattern:Component Side Pattern
Blue Color Pattern:Foil Side Pattern
BOX P.W.Board
(Foil Side View)
CDA-9855R
Parts Layout on P.W.Boards and Wiring Diagram(2/5)
MAIN P.W.Board (Foil Side View)
B
E
B
E
13
54
TP501
TP002
1
3
2
5
3
1
3
1
1
3
5
2
2
5
3
1
1
3
5
2
E
B
45
1
E
B
3
B
E
1
3
5
22
5
3
11
3
5
2
2
15
3
3
51
2
B
E
B
E
1
2
3
4
5
AFGEDCB

C4042
C4043
C4044 C4041
R4310
R4308
TP4004
TP4003
R4302
R4301
R4131
R4132
R4305
TP4009
TP4005
TP4007
TP4006
TP4010
C4038
C4039
L4001
R4197
R4267
C4029
R4224
R4221
R4215
R4222
R4229
R4303
R4238
R4188
Z4004
R4228
R4304
R4198
R4201
R4200
R4129
R4309
R4169
R4071
R4170
R4174
R4245
C4037
C4017
D4012
IC4012
D4018
D4015
R4211
R4020
R4204
R4181
R4187
R4194
Q4029
RA4023
RA4022
C4033
RA4020
R4243
R4171
R4044
R4237
R4306
R4013
R4012
R4011
R4010
R4008
R4007
C4027
IC4001
R4130
R4017
R4018
R4242
R4172
R4247
R4246
R4053
R4225
R4244
R4226
R4250
C4035
C4036
D4013
C4040
R4035
R4034
R4028
R4025
R4043
D4005
D4003
D4004
D4001
D4002
TP4001
C4001
C4030
R4021
R4009
R4004
C4003
C4005
C4004
R4054
D4011
R4059
TP4002
Q4015
Q4016
R4022
IC4011
IC4010
D4017
D4016
D4014
CH4001
L4003
L4002
R4227
R4218
R4219
R4209
R4223
Z4001
Q4001
R4006
R4002
R4003
R4217
R4182
R4183
R4184
Q4003
R4005
RA4002
RA4003
RA4007
R4097
R4019
C4015
XL4001
R4090
R4214
C4011
C4010
Z4003
C4031
CB4001
R4263
R4202 R4203
R4199
R4240
Q4017
R4105
R4106
R4108
R4109
R4107
C4016
Q4018
Q4019
R4113
R4114
R4111
R4110
R4112
Q4020
R4177
R4196
C4025
C4022
R4178
R4179
R4180
C4032
R4185
R4193
R4195
Q4028
IC4005
IC4004
IC4008
Z4002
C4019
C4018
LD4052
R4255
LD4016
R4252
R4249 R4266
Q4008
Q4009
R4074 R4205
RA4024
R4070
R4239
LD4023 SW4028
R4206
R4265
RA4025
R4014
R4152
R4153
R4154
R4173
R4149
R4150
R4151
R4146
LD4015
R4118
R4052
R4235
R4056
R4051
R4236
R4055
R4050
CB4008
SW4029 SW4030
LD4024
Q4021
R4023
R4042
LD4051
SW4014
IC4002
SW4027
R4060
C4002
LD4001
LD4002
LD4003
LD4004
LD4005
LD4006
LD4007
LD4008
LD4009
LD4010
LD4011
LD4012
LD4013
LD4014
LD4018 LD4017
LD4019LD4020
LD4021
LD4022
LD4025
LD4026
LD4027LD4028
LD4029
LD4030
LD4031LD4032
R4046R4047R4048
R4049
SW4004
SW4005
SW4006
SW4007
SW4008
SW4009
SW4010
SW4011
SW4012
SW4013
SW4015SW4017
R4251
R4256
R4257
R4258
R4259
RA4027
R4192
R4254
R4253
R4212
R4220
R4001
Q4002
Q4004
R4079
RA4026
R4094
R4093
R4104
RA4009
RA4008
R4103
R4102
R4101
R4100
R4087
R4086
R4085
RA4006
R4015
R4099
R4081
C4012
R4092
R4307
R4062
R4191
Q4027
RA4014
R4264
Orange Color Pattern:Component Side Pattern
Blue Color Pattern:Foil Side Pattern
FRONT P.W.Board (Foil Side View)
CDA-9855R
Parts Layout on P.W.Boards and Wiring Diagram(3/5)
FRONT P.W.Board (Component Side View)
ASSY,SMK010001B (Top Side View)
E
B
1 8
To ASSY, UNIZON CONN 93R
159
To CH4001
From OELD P.W.Board (CB4504)
130
To CB4001
81
To CB4008
B
8
1
B
E
54
31
13
45
13
45
B
E
54
31
B
E
E
B
E
B
B
E
E
B
E
B
E
B
4
3
2
1
E
B
B
E
E
B
B
E
1
2
3
4
5
AFGEDCB

R4536
C4515
C4514
R4535
R4533
R4532
R4531
R4534
R4529
R4516
R4515
R4514
R4512
R4511
R4510
R4509
R4508
R4506
R4505
R4504
R4503
R4502
R4501
ZC4501
CB4504
C4513
C4512
C4511
C4510
C4509
C4508
C4507
C4501
C4506
C4505
C4504
C4503
C4502
Orange Color Pattern:Component Side Pattern
Blue Color Pattern:Foil Side Pattern
CDA-9855R
Parts Layout on P.W.Boards and Wiring Diagram(4/5)
OELD P.W.Board
(Component Side View)
134
35 53
(Bottom Side View)
ASSY, UEL101
ZC4501
To CB4504
30 1
From FRONT P.W.Board (CB4001)
C
341
D
35 53
To DC
To
C
D
1
2
3
4
5
AFGEDCB

TP177
TP178
R806
R805
R315
R314
R313
R312
R311
R310
R309
C302
TP167
TP169
R808
R810
R814
TP164
R184
R183
TP171
TP175
TP176
TP174
TP172
TP173
TP168
TP170
TP161
TP160
TP159
TP158
RA113
TP99
C220
TP97
TP96
TP95
TP94
TP93
TP92
C301
TP90
TP9
TP89
TP82
TP81
TP80
TP8
TP79
TP78
TP77
TP76
TP75
C143
C144
TP72
TP71
TP70
TP7
TP69
TP68
TP67
TP66
TP65
TP64
TP63
TP62
TP61
TP60
TP59
TP58
TP57
TP56
TP55
TP54
TP53
TP52
TP51
TP50
TP5
TP49
TP48
TP47
TP46
TP44
TP43
TP42
TP41
TP40
TP4
TP39
TP38
TP37
TP36
TP35
TP34TP33TP32TP31TP30
TP3
TP29
TP21
TP20
TP2
TP19
TP18
TP17
TP16
TP156
TP155
TP15
R813
TP147
TP146
TP145
TP144
TP14
TP139
TP138
TP137
TP132
TP131
TP130
TP13
TP129
TP157
TP126
TP125
TP123
TP122
TP121
TP12
TP116
TP115
TP114
TP113
TP110
TP11
TP109
TP108
RA111
TP106
TP105
TP104
TP103
RA112
TP100
TP10
TP1
TP28TP27TP26TP25TP24TP23TP22
CL101
XL201
L102
L101
IC103
IC104
IC201
R182
R153
RA108 RA109
IC102
IC101
IC802
IC801
Q801
Q101
Q803
Q102
Q802
D101
L204
L203
L202
L201
E107
E106
E804
E803
E801
E206
E205
E201
E108
E105
C221
E203
E202
E102
E802
CB102
CB101
CB103
C206
C138
C114
C109
C106
C202
C203
C108
C124
C123
C105
C104
C120
C807
C806
C805
C804
C803
C802
C801
C219
C214
C213
C212
E204
CB104
C210
C209
C208
C207
C204
C201
C142
C140
C135
C134
C133
C131
C130
C129
C119
C113
C111
C110
C103
C102
C115
C216C215
C139
C136 C128
C127
C122
C118
C116
C101
C121
C218
C217
C137
C107
C112
C117
C126
C205
C132
R210
C125
R141
R102
R101
R112
R143
R105
R215
R214
TP163
R812
TP166
TP165
R118
R201
R167
R119
R801
R144
R107
R802
R147
R803
R206
R176
R175
R174
R172
R171
R169
R164
R156
R155
R149
R148
R120
R104
R103
R142
R114
R106
R133
R140
R109
R122
R138
R137
R136
R135
R134
R123
R111R110
R139
R121
R211
R207
R126
R125
R173
R170
R161
R160
R130
R129
R128
R127
R124
R116
R205R204
R203
R815
R213
R212
R216
R209
R208
R168
R166
R159
R158
R157
R154
R152
R151
R150
R146 R145
R132
R131
R117
R115
R113
R202
C145
C304
C305
C306
C303
R306
C307
RA103
RA102
R181
RA110
RA107RA106
RA105
RA104
R304
R301
R305 R302
R308
C308
C309
C310
R307
R108
Q301
IC304
IC302
C311
Q103
IC303
Q302
IC301
Orange Color Pattern:Component Side Pattern
Blue Color Pattern:Foil Side Pattern
CDA-9855R
Parts Layout on P.W.Boards and Wiring Diagram(5/5)
DP-S MAIN P.W.Board
(Foil Side View)
FPC,CONT P.W.Board
(Foil Side View)
DP-S Switch P.W.Board
(Foil Side View)
The patterns should be short-circuited,
when the PICKUP is removed
from DP-S Mechanism.
17
d
d
71
To CB103
17
To
To MAIN P.W.Board (CB101)
122
To CB104
To CB101
15 1
EB
B
E
3
51
2
B
E
E
B
B
E
4
51
3
54
31
5
43
1
54
31
32 17
6449
48
33 16
1
To d
71
1
2
3
4
5
AFGEDCB

R571 10k-1/8
R578 1k-1/8
R579 1k-1/8
R575 1k-1/8
R577 1k-1/8
R581 270-1/8
R628 2.7k
E502 22/16
C513 0.1
R607 560
E601 1/50
R608 4.3k
R514 15k
R517 22k
R593 27k
R515 180k
R516 180k
R518 15k
R562 10k
R540 22k
R547 100
R559 100
R560 100
R561 100
R569 100
SW601
SSAC120100
SW602
SW,DETCT SPVG2106-E6
R603
47k
R604
47k
SW603
SW,DETCT SPVG1107-E6
R511 100
R512 100
R501 1k
R506 1k
R502 N.U.
R505 10k
R507 10k
R513 91k
R510 4.7k
R508 12k
TH501 100k
R522 10k
R523 10k
R531 10k
R538 10k
R583 470
R587 470
R588 100
R598 100
R539
100k
E504 220/10
C523 0.1
IC502
TA48M033F
TP502
TP503
TP508
TP505
TP504
TP509
TP511
TP513
TP512
Q601
DTC114EKA
LD602
SML-010DT
LD601
SML-010DT
R601
430-1/4
R548 100
R546 100
R500 100
R543
1k
IC507
TC74HCT7007AFTP2-SE6
Q504
FMC3A
R551
10k
IC506
N.U.
R503
N.U.
R504
N.U.
R535
N.U.
R536
N.U.
C520
N.U.
C518
N.U.
D502
N.U.
Q515
N.U.
Q516
FMC3A
R574
39-1/4
R552
39-1/4
R553
39-1/4
R582
39-1/4
Q514
N.U.
D503
N.U.
R534 N.U.
R533 N.U.
IC506
N.U.
R550
6.8k
E606
N.U.
R532
N.U.
IC804
TC74HCT7007AFTP2-SE6
RA503
4.7k
IC510
MB88385CPF
XL502
4.00Mhz
C508
27p
C516 27p
R584
3.3k
R585
4.7k
R586
4.7k.
ZD501
RLZ7.5A
ZD502
RLZ7.5A
C517
0.022
ZD503
MAZS056
L501
0.35u
Q517
DTA143EKA
R572 1.5k
R573 2.2k
R558
560
R563
10k
TP506
TP507
R602
10k
R605 10k
R606 10k
IC601
TC7SH08FU
C601
0.1
D601
1PS226
R612 3.6k
IC604
NJM2100V
C604
10p
R609 1k
R610 7.5k
E602 10/16
C603 0.1
E603
10/16
R611
3.6k
R614
1k
R617
1k
R615
8.2k
R616
8.2k
E604
10/16
E605
10/16
R622 1k
R623 1k
Z601
NFM21HC102R1H
Z602
NFM21HC102R1H
R621
4.3k
Q602
HN1K06FU
IC605
BA8275F
R613
470-1/4
C605 0.1
R618 470-1/4
R619 4.7k
R620
4.7k
CB601
53253-0910 Q502
2SD1994A
Q503
2SD1994A
Q501
FMC3A
R556
2.2-1/4
R557
2.2-1/4
R555
560-1/4
ZD504
HZS9C1L
C509 1
E501 22/16
C510 0.33
CB501
IMSA9617S-15Y
CH501
ASSY,UNIZON CONN 93R
ET601-1
ASSY,AMP LINK55A
IC504
AN7705SP
R568
22k
R567
10k-1/8
R576
1k-1/8
R580
1k-1/8
R640
0
R641
0
IC509
N.U.
C522
N.U.
R642
0
L502 0.35u
L503 0.45u
CB502
53253-0210
IC602
TC7SH08FU
C602
0.1
D602
1PS226
R524 1k
R525 1k
C502
4.7
C503
12p
C504
15p
R592
0
R544
47k
XL501
5.00MHz
TP515
TP514
R509
0
R600
0
R636
N.U.
R635
N.U.
R637
0
C505
0.022
R554 22k
IC503
BR24L02F-W
C525
0.01
TP510
R624
0
C512
0.047
C515
0.022
C526
22
IC508
BD5224G
C511 0.1
R566
22k
Z501
BK2125HM102
E503
330/6.3
C524
0.022
R564
220-1/4
R565
3.9k
D505
MA2S728
R519 1k
R570 100
R520
N.U.
R521
N.U.
R527 100
R528 100
TP501
R526
22k
R542
22k
R541
22k
R529 170
R530 170
IC501
D70F3263YGC
R590
22k
R589
470k
IC505
TC4S01F
R591
100-1/4
C506
0.1
R596
3.3k
R595
2.2k
Q508
2SB709A
C521
2200p
C507
0.022
C519
100p
D501
MA152WK
Q509
DTC114EKA JK501
JAC,CK-3.5-14
R599
22k
R594
1k
C514
1
D504
1SS133
R549
10-1/4
R537
2.2k
R545
1.5k
TO FRONT P.W.Board (CH4001)

C225 1
C228 1
C229 1
C230 1
C231 1
C232 1
C233 1
C234 1
C235 0.015
IC201
NJU7223DL1-33
Z202
BK2125HM102
Z203
BK2125HM102
E214
220/10
Z204
BK2125HM102
E201
4.7/35 R201
3.3-1/4
Z205
0.45u
C201
4700p
C202
4700p
R202
1k
R203
1k
E202
3.3/50
E203
3.3/50
E204
3.3/50
E205
3.3/50
R204
1k
R205
1k
E206
3.3/50
R206
1k
E213
3.3/50
R208
1k
C203
4700p
C204
4700p
C206
4700p
C207
4700p
E209
47/6.3
E211
47/6.3
E212
47/6.3
E219
47/6.3
C215
0.1
C219
0.1
C214
0.1
C213
0.1
C212
0.1
E208
47/6.3
C242
0.1
C205
0.1
E207
220/10
Z201
BK2125HM102
R213
2.2k
XL201
11.28MHz
C216
27p
C217
27p
R211
1M
C209
0.1
C211
0.1
C218
0.1
C243
100p
E217
47/6.3
E220
47/6.3
E221
47/6.3 E218
2.2/50
E215
2.2/50
C208
8200p
C210
8200p
R209
120
R210
120
R221
1k
C222 2.2
C223 0.01
R212
220
IC202
TC94A48FG
R217
3.3k
R218
220k
C236
0.1
C227
360p
C237
0.1
R216
2.2k
E227 10/16
C239 0.68
C240 N.U.
C238 1000p
R219
330
R220
470
Q201
DTC114EKA
C241
0.068
R306
N.U.
E325
2.2/50
R326
2.2/50
R341
75k
R347
24k
R339
75k
R345
22k
C337 36p
IC306
NJM2060V
C306
3.3
C301
N.U.
C305
3.3
D302
MA152WA
R376
75k
R374
75k
R379
75k R375
75k
C369
2.2
C368 2.2
C367
2.2
C370
2.2
C371
2.2
Q303
XN0F256
R377
220-1/8
R372
220-1/8
R371
220-1/8
R378
220-1/8
R380
220-1/8
R385
100-1/8
R386
100-1/8
R384
100-1/8
R383
100-1/8
D301
MA152WA
R369
75k
R368
75k
C366
2.2
Q302
XN0F256
R370
220-1/8
R381
100-1/8
R382
100-1/8
Q304
XNOF256
D303
MA152WA
R325
1k
SW301
SLD-42-508G
JK301
RCA-NLT1900-0
C842
3900p
IC302
BA4560F
R324 1.1k
R323 1.1k R331 1.1k
R332 1.1k
C330
0.022
IC301
NJM2060V
E323
3.3/50
E324
100/10
R333
24k
C321 15p
R320
22k
R335
22k C325 15p
R337 24k
CB201
53254-0710 R303
N.U.
R307
22k
R329
22k
C315 15p
R327
24k
C318 15p
R330 24k
C220
0.1 C221
10
C224
10
E225
47/6.3
C226 1
R215
24k
IC204
TDA7412
R358
22k
R362
22k
R350
75k
R352
75k
R373
24k
E327
2.2/50
E328
2.2/50
C349
36p
R360
24k
C357 36p
E319
2.2/50
E320
2.2/50
R321
75k
R322
75k
R365
22k
R366 24k
C354 36p
IC305
BA4560F
C302
N.U.
C307
3.3
C308
3.3
R357
22k
C352 36p
R363
24k
R349
22k
R367
24k
R314
0.1/4
C355 36p
E228
100/10
E229
22/16
R304
0-1/4
R305
0-1/4

D801
SaG-6904
Q824
FMC3A
Q825
FMC3A
C801 0.27
D802 S1G-6904
R801
10k-1/4
Q823
FMC3A
Q801
DTC143EKA
R802
8.2k
R803
8.2k
R804
N.U.
C804
0.22
C805
N.U.
C846
N.U.
R805
30k-1/4
E806
220/16
Q802
FMC3A
C806
100p
IC803
HA13165
C815
0.1 C816
0.22
D804
S1G-6904
E804 470/10
E805 220/6.3
D805
S1G-6904
C817 0.47
C821 0.22
C822 N.U.
C818 0.1
C820 0.1
C823 0.1
Q805 N.U.
Q806
N.U.
R825
N.U.
R827
N.U.
R826
N.U.
ZD802
HZS6C3L R835
47k-1/4
R836
N.U.
Q808
DTC124EKA
C825
0.1
R831
N.U.
R832
27k-1/4
R862 47k
C803 0.022
C847
0.15
E812
47/16
R845
2.2-1/4
R842
2.2-1/4 Q810
2SD1994A
Q811 2SD1994A
R843
330-1/4
Q814
2SD1760
R848
470-1/4
R847
2.2-1/4
Q815
FMC3A
E811 N.U.
R861 100k
C832 0.1
C831 0.022
R824 100k
Q826
FMC3A
Q813
2SD1994A
R834
2.2-1/4
R833
2.2-1/4
R829
6.8k-1/4
R844
1.8k-1/4
ZD807
HZS9A2L
C828
1
R830
N.U.
R828
3.3k-1/4
C824 0.1
D806
MA165-(QZ)
Q803
FMC3A
C844
1000p
Q807
FMC2A
R806 33-1/4
R807 33-1/4
R808 33-1/4
R809 33-1/4
R810 33-1/4
R811 33-1/4
C802
0.022
C807
N.U.
D803
MA159
ZD801
RD3.6MB2
C808 N.U.
C810
0.022
C811
0.022
E801
47/16
CH801
ASSY,WIRE 2P 9835
M801
MOTOR, LOAD FF-050SK
Q809
DTA143EKA
R837
15k
R841
30k
D807
MA152WK
R838
10k-1/4
C826
0.022
BZ801
XY13-5H
Q827
DTC114EKA
R840
1k-1/4
R839
10k-1/8
Q817
DTC124EKA
R849
10k
R860
18k
R850
10k-1/4
C834
1
Q818
2SD874A
Q819
FMC3A R851
560-1/4
R852
2.2-1/4
C833
0.22
ZD805
HZS12A1LRX
C827
1
CB802
53253-0210
M802
MOTOR,F2510CT-12UCV
C837 0.01
C840 0.01
C841 0.01
C838 0.01
C839
0.01
D809
DSA3A4
CB803
ASSY,W277A001
C845
0.01
E315 0.68/50
E316 0.68/50
E317 0.68/50
E318 0.68/50
C362 0.22
C363 0.22
C364 0.22
C365 0.22
R387
0-1/4
R389
100-1/4
D387
1SS355
R388
N.U.
R390
10k
Q387
DTC114EKA
Q388
FMC2A
E387
47/16
Q389
DTC124EKA
R391
390
E388
1/50
DIN801
CON,TCP9389-11
E814
3300/16
C836
0.022
C389
0.22
E390
0.22/50
E389 10/16
C387 1000p
C388 0.047
D391 S1G-6904
D392 S1G-6904
D393 S1G-6904
D395 S1G-6904
D388 S1G-6904
D389 S1G-6904
D390 S1G-6904
D394 S1G-6904
IC307
TA8273H
R392
10k
C843
N.U.
Q812
2SD1994A
ZD803
HZS12A3LRX
ZD804
HZS11B1LRX
Q816 FMC3A
R854
2.2-1/4
R855
390-1/4
Q821
2SD1760
C835
1
ZD806
HZS12B1LRX
Q822 FMC3A
D808
S1G-6904
R856
270-1/4
R857
270-1/4
IC802
BA6219BFP-Y
C809
0.022 CB801
53253-0210
Table of contents
Other Alpine Car Receiver manuals

Alpine
Alpine iLX-700 User manual

Alpine
Alpine CDM-7892R User manual

Alpine
Alpine KTX-OPT8-K User manual

Alpine
Alpine CDE-9880R User manual

Alpine
Alpine CDE-SXM145BT User manual

Alpine
Alpine Marine iDA-X100M User manual

Alpine
Alpine KTX-GM8-K User manual

Alpine
Alpine CDE-100 User manual

Alpine
Alpine CDA-9884E User manual

Alpine
Alpine IDA-X200 User manual

Alpine
Alpine CDE-133BT User manual

Alpine
Alpine iLX-007 User manual

Alpine
Alpine CDM-7857RB User manual

Alpine
Alpine CDE-120R User manual

Alpine
Alpine CDA-137BTI User manual

Alpine
Alpine CDA9857 User manual

Alpine
Alpine CVA-1000R User manual

Alpine
Alpine CDA-7873R User manual

Alpine
Alpine CDE-W235BT User manual

Alpine
Alpine ICS-X7 User manual
