HD Radio™ TUNER MODULE
TUA-T550HD
• OWNER’SMANUAL
 Pleasereadbeforeusingthisequipment.
• MODED’EMPLOI
 Veuillezlireavantd’utilisercetappareil.
• MANUALDEOPERACIÓN
 Léaloantesdeutilizaresteequipo.
EN
FR
SP
19145GramercyPlace
Torrance,California90501U.S.A
Phone1-800-ALPINE-1(1-800-257-4631).
777SupertestRoad
Toronto,OntarioM3J2M9Canada
Phone1-800-ALPINE-1(1-800-257-4631)
DesignedbyAlpineElectronicsofAmerica,Inc.

En-1
WARNING
WARNING
WARNING
This symbol means important instructions. Failure
to heed them can result in serious injury or death.
DO NOT OPERATE ANY FUNCTION THAT TAKES YOUR
ATTENTION AWAY FROM SAFELY DRIVING YOUR
VEHICLE. Any function that requires your prolonged
attention should only be performed after coming to a
complete stop. Always stop the vehicle in a safe location
before performing these functions. Failure to do so may
result in an accident.
DO NOT DISASSEMBLE OR ALTER. Doing so may result
in an accident, re or electric shock.
USE ONLY IN CARS WITH A 12 VOLT NEGATIVE GROUND.
(Check with your dealer if you are not sure.) Failure to
do so may result in re, etc.
KEEP SMALL OBJECTS SUCH AS BATTERIES OUT OF
THE REACH OF CHILDREN. Swallowing them may result
in serious injury. If swallowed, consult a physician
immediately.
USE THE CORRECT AMPERE RATING WHEN REPLACING
FUSES. Failure to do so may result in re or electric
shock.
DO NOT BLOCK VENTS OR RADIATOR PANELS. Doing so
may cause heat to build up inside and may result in re.
USE THIS PRODUCT FOR MOBILE 12V APPLICATIONS.
Use for other than its designed application may result in
re, electric shock or other injury.
BEFORE WIRING, DISCONNECT THE CABLE FROM THE
NEGATIVE BATTERY TERMINAL. Failure to do so may
result in electric shock or injury due to electrical shorts.
DO NOT SPLICE INTO ELECTRICAL CABLES. Never
cut away cable insulation to supply power to other
equipment. Doing so will exceed the current carrying
capacity of the wire and result in re or electric shock.
DO NOT INSTALL IN LOCATIONS WHICH MIGHT HINDER
VEHICLE OPERATION, SUCH AS THE STEERING WHEEL
OR GEARSHIFT. Doing so may obstruct forward
vision or hamper movement etc. and results in serious
accident.
DO NOT DAMAGE PIPES OR WIRING WHEN DRILLING
HOLES. When drilling holes in the chassis for
installation, take precautions so as not to contact,
damage or obstruct pipes, fuel lines, tanks or electrical
wiring. Failure to take such precautions may result in
re.
ENGLISH
WARNING .................................................. 1
CAUTION ................................................... 2
Package Contents .................................... 3
Instllation.................................................... 3
Operation ................................................... 4
Connections........................................... 4- 5
Specications ............................................ 6
Contents

En-2
DO NOT USE BOLTS OR NUTS IN THE BRAKE OR
STEERING SYSTEMS TO MAKE GROUND CONNECTIONS.
Bolts or nuts used for the brake or steering systems
(or any other safety-related system), or tanks
should NEVER be used for installations or ground
connections. Using such parts could disable control of
the vehicle and cause re etc.
DO NOT ALLOW CABLES TO BECOME ENTANGLED IN
SURROUNDING OBJECTS. Arrange wiring and cables
in compliance with the manual to prevent obstructions
when driving. Cables or wiring that obstruct or hang up
on places such as the steering wheel, gear lever, brake
pedals, etc. can be extremely hazardous.
MAKE THE CORRECT CONNECTIONS. Failure to make
the proper connections may result in re or product
damage.
CAUTION
This symbol means important instructions. Failure
to heed them can result in injuryor material property
damage.
HALT USE IMMEDIATELY IF A PROBLEM APPEARS.
Failure to do so may cause personal injury or damage to
the product. Return it to your authorized Alpine dealer
or the nearest Alpine Service Center for repairing.
USE SPECIFIED ACCESSORY PARTS AND INSTALL
THEM SECURELY. Be sure to use only thespecied
accessory parts. Use of other than designated parts may
damage this unit internally or may not securely install
the unit in place. This may cause parts to become loose
resulting in hazards or product failure.
DO NOT INSTALL IN LOCATIONS WITH HIGH MOISTURE
OR DUST. Avoid installing the unitin locations with high
incidence of moisture or dust. Moisture or dust that
penetrates into this unit may result in product failure.
HAVE THE WIRING AND INSTALLATION DONE BY
EXPERTS. The wiring and installation of this unit
requires special technical skill and experience. To
ensure safety, always contact the dealer where you
purchased this product to have the work done.
ARRANGE THE WIRING SO IT IS NOT CRIMPED OR
PINCHED BY A SHARP METAL EDGE. Route the cables
and wiring away from moving parts (like the seat rails)
or sharp or point ededges. This will prevent crimping
and damage to the wiring. If wiring passes through
a hole in metal, use a rubber grommet to prevent the
wire’s insulation from being cut by the metal edge of
the hole.
IMPORTANT.
Please record the serial number of your unit
in the space provided below and keep it as a
permanentrecord. The serial number plate is located
on the bottom of the unit.
SERIAL NUMBER:______________________________________
INSTALLATION DATE: __________________________________
INSTALLATION TECHNICIAN: ___________________________
PLACE OF PURCHASE: ________________________________

En-3

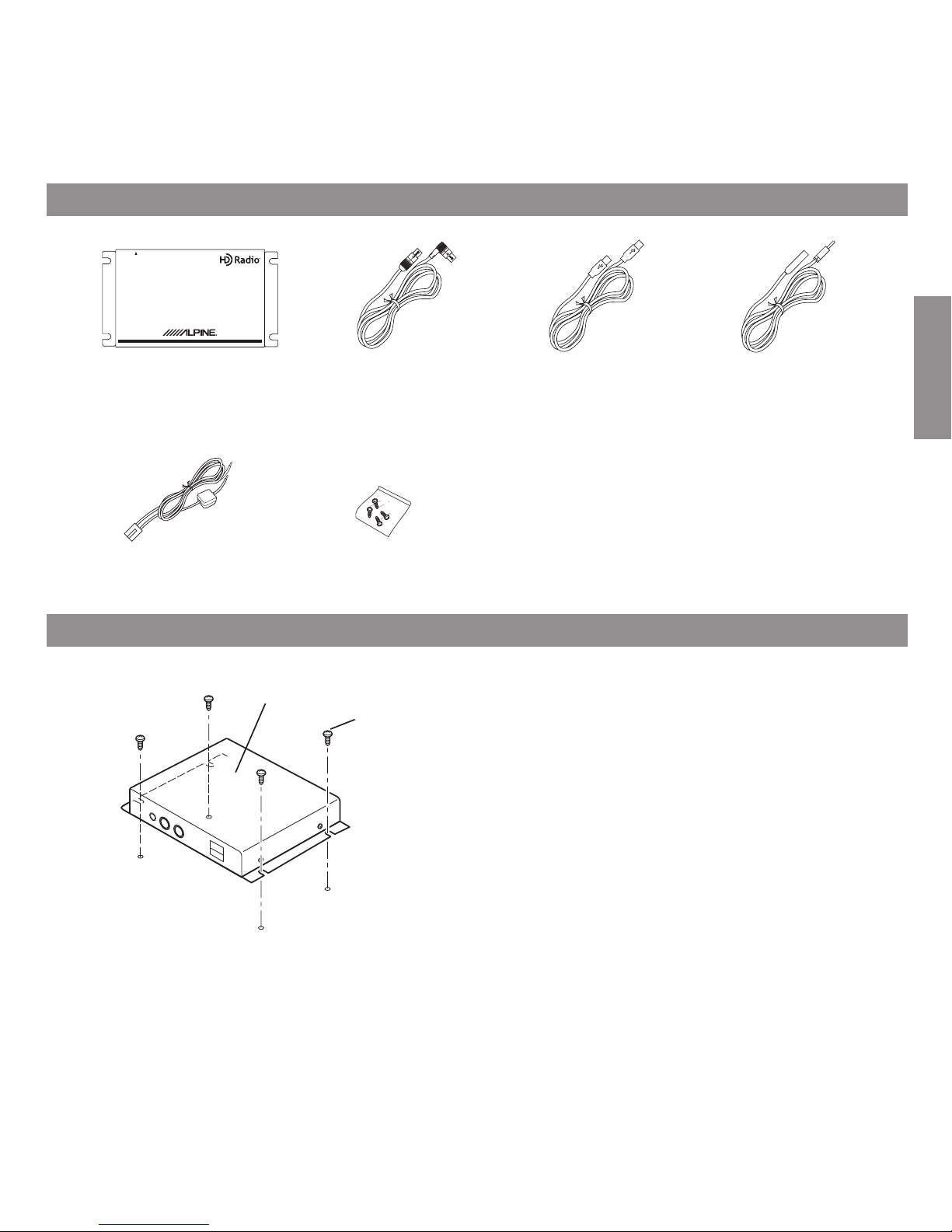

WARNINGPackage Contents
Installation
When mounting with Screws
When mounting the tuner with the screws, be sure to
choose a at location. When making holes, be careful
not to damage any pipes or wires.
1. Usingtheunitasatemplate,holditatitsmount-
inglocationandmarktheholestobedrilled.Be-
foredrilling,makesurethattherearenoobjects
thatcouldbedamagedbehindthemounting
surface.
2.  Drillholesandsecuretheunitwithself-tapping
screws(M4x14)supplied.
Tuner Unit Screw
(Included)
Package Contents
Power Harness
x 1
2.5 Meter Ai-NET Cable
x 1
TUA-T550HD Module
x 1
2.5 Meter USB Cable
x 1
Mounting Screws
x 4
Antenna Extention Cable
x 1
HD RADIO TUNER MODULE TUA-T550HD
POWER SAFTY

En-4
Operation
This HD Radio™ receiver receives signals based on
the terrestrial digital radio broadcast standard. If there
are AM/FM broadcasters in your area transmitting
digital audio and data services, this receiver is capable of
identifying their digital signal. Any HD radio compatible
head unit is capable of playing back and displaying the high
quality digital audio as well as any data services (such as
artist and song title info). For operation details, refer to the
Owner’s Manual of the head unit.
The iTunes Tagging function on the new TUA-T550HD
allows you to save information on songs you heard being
broadcast by HD Radio stations. This information is
saved as a Tag stored in the receiver’s memory. These
stored Tags are transferred to a compatible iPod as soon
as it’s connected to the receiver. The next time this iPod is
connected to a computer, iTunes automatically presents the
songs in a new Tagged playlist so they can be previewed,
purchased, and then downloaded. iTunes Tagging is a great
way to discover new music and add it to your collection!
• iTunes Tagging requires iTunes 7.6 or later.
• Compatible with iPod with video, iPod nano
(3rd generation) and iPod classic.
• If an iPod not capable of Tagging is connected, a
message “Non-Tagging iPod” will appear on the
head unit. Tags will then be stored in the TUA-
T550HDs memory until a Tagging capable iPod
is connected and the head unit is in HD RadioTM
mode.
• If you connect an iPod which is not Tagging compat-
ible, you will see a message on the head unit “Not
Tagging Compatible.” Any Tags you set will be saved
to the TUA-T550HD memory, until a compatible
iPod is connected and the head unit is in HD Radio
™
mode. A message “Tag Count:XX” is shown.
Tagging Music
1 Turn on HD radio.
2 Connect iPod to HD radio tuner.
When iPod is successfully connected to the tuner,
the head unit displays “iPod connected” for 3
seconds and Alpine logo appears on iPod.
When the memory of iPod is full, the head unit
displays “iPod Memory full” for 3 seconds.
3 For model iDA-X100 and iDA-X100M, press
and hold SEARCH/ENT.
For model IVA-W505, press and hold .
The head unit displays “Tagging...” for 5 seconds.
When the Tag is successfully stored, the head unit
displays “Tags Stored” for 3 seconds. When Tag-
ging fails, the head unit displays “Cannot Tag” for
3 seconds.
When the iPod is not connected to the tuner, the
tuner can memorize 50 Tags.
When the iPod is not connected to the tuner and
the memory of tuner is full, the head unit displays
“Tuner Memory Full” for 3 seconds.
When the memory of the iPod becomes full, the
head unit displays “iPod Memory Full” for 3
seconds.
4 Connect iPod to iTunes.
Sync the iPod with your computer and your tagged
songs will appear in a Tagged Playlist in iTunes.
You can then preview and purchase those songs
directly from the iTunes Store.

En-5
WARNINGConnections
Antenna



   
HD RADIO TUNER MODULE TUA-T550HD
POWER SAFTY
ANTENA OUTPUT INPUT
(Yellow)
(Black)
Battery
BA
GND
TTERY
1 BatteryLead(Yellow)
Connect this lead to the positive
(+) post of the vehicle’s battery.
2 GroundLead(Black)
Connect this lead to a good
chassis ground on the vehicle.
Make sure the connection
is made to bare metal and is
securely fastened using the sheet
metal screw provided.
3 PowerSupplyConnector
4 AntennaExtensionCable
• Connect the antenna plug to
the antenna receptacle of this
unit, not to the head unit.
5 Ai-NETCable
• Plug the L-shaped connector
of the Ai-NET cable into
the Head Unit, and plug the
straight connector into the
Tuner unit.
6 USBCable
7 Alpine-iPodUSBCable
(Included with head unit)

En-6
Specifications Legal Notices
FMTUNERSECTION
Tuning Range ..............................................87.7 – 107.9 MHz
Mono Usable Sensitivity.................9.3 dBf (0.8 µV/75 ohms)
50 dB Quieting Sensitivity ............ 13.5 dBf (1.3 µV/75 ohms)
Alternate Channel Selectivity ...................................... 80 dB
Signal-to-Noise Ratio ................................................... 80 dB
Stereo Separation...........................................................45 dB
Capture Ratio............................................................... 2.0 dB
AMTUNERSECTION
Tuning Range ................................................ 530 – 1,710 kHz
Sensitivity (IEC Standard) .............................. 22.5 µV/27 dB
HDRadioTuner
<FM>
Tuning Range ..............................................87.7 – 107.9 MHz
Usable Sensitivity.........................20 dB/µV(BER < 1 × 10-5)
Signal-to-Noise Ratio ....................................................85 dB
Stereo Separation.......................................................... 80 dB
Total Harmonic Distortion .........................0.08% (at 1 kHz)
<AM>
Tuning Range ................................................ 530 – 1,710 kHz
Usable Sensitivity........................20 dB/µV (BER < 1 × 10-5)
Signal-to-Noise Ratio ....................................................85 dB
Stereo Separation.......................................................... 80 dB
Total Harmonic Distortion .........................0.08% (at 1 kHz)
GENERAL
Power Requirement...............14.4 V DC (11–16 V allowable)
Weight ....................................................790 g (1.75 lbs. 28 oz)
CHASSISSIZE
Width..............................................................141 mm (5-1/2”)
Height..........................................................29.08 mm (1-1/8”)
Depth.................................................................76.43 mm (3”)
iPod and iTunes are trademarks of Apple Inc., regis-
tered in the U.S. and other countries.
“Made for iPod” means that an electronic accessory
has been designed to connect specically to iPod and
has been certied by the developer to meet Apple
performance standards. Apple is not responsible for
the operation of this device or its compliance with
safety and regulatory standards.
HD Radio
™
Technology Manufactured Under
License From iBiquity Digital Corporation. iBiquity
Digital and the HD Radio and HD Symbols are
trademarks of iBiquity Digital Corporation. U.S.
and Foreign Patents.

Fr-1
AVERTISSEMENT
AVERTISSEMENT
Ce symbole désigne des instructions
importantes. Le non-respect de ces instructions
peut entraîner de graves blessures, voire la mort
.
N’ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE
DETOURNER VOTRE ATTENTION DE LA CONDUITE DU
VEHICULE. Les fonctions requérant une attention prolongée
ne doivent être exploitées qu’à l’arrêt complet du véhicule.
Toujours arrêter le véhicule à un endroit sûr avant d’activer
ces fonctions. Il y a risque de provoquer un accident.
NE PAS DESASSEMBLER NI MODIFIER L’APPAREIL. Il y
a risque d’accident, d’incendie ou de choc électrique.
A UTILISER UNIQUEMENT SUR DES VOITURES A
MASSE NEGATIVE DE 12 VOLTS. (Vériez auprès de votre
concessionnaire si vous n’en êtes pas certain.) Il y a risque
d’incendie, etc.
GARDER LES PETITS OBJETS COMME LES PILES HORS
DE PORTEE DES ENFANTS. L’ingestion de tels objets peut
entraîner de graves blessures. En cas d’ingestion, consulter
immédiatement un médecin.
UTILISER DES FUSIBLES DE L’AMPERAGE APPROPRIE.
Il y a risque d’incendie ou de décharge électrique.
NE PAS OBSTRUER LES SORTIES D’AIR NI LES
PANNEAUX DU RADIATEUR. Une surchauffe interne peut
se produire et provoquer un incendie.
UTILISER CET APPAREIL POUR DES APPLICATIONS
MOBILES DE 12 V. Toute utilisation autre que l’application
désignée comporte un risque d’incendie, de choc électrique
ou de blessure.
AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE
DE LA BORNE NEGATIVE DE LA BATTERIE. Il y a risque de
choc électrique ou de blessure par courts-circuits.
NE PAS DENUDER LES CABLES ELECTRIQUES. Ne jamais
enlever la gaine isolante pour alimenter un autre appareil. Il y
a risque de dépassement de la capacité de courant et, partant,
d’incendie ou de choc électrique.
NE PAS INSTALLER A DES ENDROITS SUSCEPTIBLES
D’ENTRAVER LA CONDUITE DU VEHICULE, COMME LE
VOLANT OU LE LEVIER DE VITESSES. La vue vers l’avant
pourrait être obstruée ou les mouvements gênés, etc., et
provoquer un accident grave.
NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES
LORS DU FORAGE DES TROUS. Lors du forage de trous
dans le châssis en vue de l’installation, veiller à ne pas entrer
en contact, endommager ni obstruer de conduites, de tuyaux
à carburant ou de ls électriques. Le non-respect de cette
précaution peut entraîner un incendie.
FraNçaIS
AVERTISSEMENT....................................... 1
ATTENTION................................................. 2
Contenu ..................................................... 3
Installation................................................... 3
Fonctionnement.......................................... 4
Connexions.............................................. 4-5
Spécications ............................................. 6
Contenu

Fr-2
NE PAS UTILISER DES ECROUS NI DES BOULONS DU
CIRCUIT DE FREINAGE OU DE DIRECTION POUR LES
CONNEXIONS DE MASSE. Les boulons et les écrous utilisés
pour les circuits de freinage et de direction (ou de tout autre
système de sécurité) ou les réservoirs ne peuvent JAMAIS
être utilisés pour l’installation ou la liaison à la masse.
L’utilisation de ces organes peut désactiver le système de
contrôle du véhicule et causer un incendie, etc.
NE PAS COINCER LES CABLES AVEC DES OBJETS
VOISINS. Positionner les câbles conformément au manuel de
manière à éviter toute obstruction en cours de conduite. Les
câbles qui obstruent ou dépassent à des endroits tels que le
volant, le levier de changement de vitesses, la pédale de frein,
etc., peuvent s’avérer extrêmement dangereux.
EFFECTUER CORRECTEMENT LES CONNEXIONS. Il y a
risque de blessures ou de dommages à l’appareil.
ATTENTION
Ce symbole désigne des instructions importantes. Le
non-respect de ces instructions peut entraîner des
blessures ou des dommages matériels.
INTERROMPRE TOUTE UTILISATION EN CAS DE
PROBLEME. Le non-respect de cette précaution peut
entraîner des blessures ou endommager l’appareil.
Retourner l’appareil auprès du distributeur Alpine agréé
ou un centre de service après-vente Alpine en vue de la
réparation.
UTILISER LES ACCESSOIRES SPECIFIES ET LES
INSTALLER CORRECTEMENT. Utiliser uniquement les
accessoires spéciés. L’utilisation d’autres composants que
les composants spéciés peut causer des dommages internes
à cet appareil ou son installation risque de ne pas être
effectuée correctement. Les pièces utilisées risquent de se
desserrer et de provoquer des dommages ou une défaillance
de l’appareil.
NE PAS INSTALLER A DES ENDROITS TRES HUMIDES
OU POUSSIEREUX. Eviter d’installer l’appareil à des
endroits soumis à une forte humidité ou à de la poussière
en excès. La pénétration d’humidité ou de poussière
à l’intérieur de cet appareil risque de provoquer une
défaillance.
FAIRE INSTALLER LE CABLAGE ET L’APPAREIL PAR
DES EXPERTS. Le câblage et l’installation de cet appareil
requiert des compétences techniques et de l’expérience.
Pour garantir la sécurité, faire procéder à l’installation de
cet appareil par le distributeur qui vous l’a vendu.
FAIRE CHEMINER LE CABLAGE DE MANIERE A NE PAS
LE COINCER CONTRE UNE ARETE METALLIQUE. Faire
cheminer les câbles à l’écart des pièces mobiles (comme
les rails d’un siège) et des arêtes acérées ou pointues. Cela
évitera ainsi de coincer et d’endommager les câbles. Si un
câble passe dans un orice métallique, utiliser un passe-
cloison en caoutchouc pour éviter que la gaine isolante
du câble ne soit endommagée par le rebord métallique de
l’orice.
IMPORTANT.
Veuillez inscrire le numéro de série de votre ap-
pareil dans l’espace prévu à cet effet ci-dessous
et conservez-le soigneusement. La plaquette
portant le numéro de série se situe sur le dessous
de l’appareil.
NUMÉRO DE SÉRIE: ____________________________
DATE D’INSTALLATION: _________________________
INSTALLATEUR: ________________________________
LIEU D’ACHAT: _________________________________

Fr-3
WARNINGPackage Contents
Installation
Contenu
Fixation à l’aide des vis
Choisissez un endroit plat pour la xation du syntoni-
seur à l’aide des vis. Lorsque vous percez des trous,
veillez à ne pas endommager de tuyaux ou de câbles.
1.Utilisezl’appareilcommemodèle,maintenez-
leàl’emplacementdemontageetmarquez
lestrousàpercer.Avantdepercerlestrous,
assurez-vousqu’aucunobjetnepuisseêtreen-
dommagéàl’arrièredelasurfacedemontage.
2.Percezlestrousetxezl’appareilaveclesvis
auto-taraudeuses(M4x14)fournies.
Unité de tuner Vis (inclus)
Faisceau d’alimentation
x 1
Câble Ai-NET de 2,5 mètres
x 1
Module TUA-T550HD
x 1
Câble USB de 2,5 mètres
x 1
Vis de montage
x 4
Rallonge d'antenne
x 1
HD RADIO TUNER MODULE TUA-T550HD
POWER SAFTY

Fr-4
Fonctionnement
Ce syntoniseur HD Radio™ reçoit des signaux conformes à la
norme de diffusion radio numérique terrestre. Lorsque des
stations AM/FM de votre région diffusent du son numérique et
des services de données, le syntoniseur est en mesure d’identier
leur signal numérique. Toute autoradio compatible à HD Radio
est capable de lire et d’afcher des signaux audio numériques
de haute qualité ainsi que tout service de données (tels que les
renseignements sur le nom de l’artiste et le titre de la chanson).
Veuille vous référer au Manuel de l’utilisateur de l’autoradio
pour obtenir plus de renseignements au sujet du fonctionnement.
La fonction Étiquetage iTunes sur le nouveau TUA-T550HD
vous permet de sauvegarder de l’information sur les chansons
que vous entendez via la diffusion des stations HD Radio. Cette
information est sauvegardée en tant qu’étiquette sauvegardée
dans la mémoire du syntoniseur. Ces étiquettes sauvegardées
sont transférées à un appareil compatible à iPod dès qu’il est
connecté au syntoniseur. La prochaine fois que ce iPod est
connecté à un ordinateur, iTunes présente automatiquement
les chansons de la liste d’écoute de sorte que vous puissiez les
écouter, les acheter et les télécharger. L’étiquetage iTunes est
une excellente façon de découvrir de la nouvelle musique et de
l’ajouter à votre collection
!
• L’étiquetage iTunes nécessite la version iTunes 7.6 ou plus récente.
• Compatible avec iPod avec vidéo, iPod nano (3ème génération)
et iPod classic.
• Lorsqu’un iPod qui ne prend pas l’étiquetage en charge
est branché, le message “Non-Tagging iPod (iPod sans
étiquetage)” s’afche sur l’autoradio. Les étiquettes sont alors
sauvegardées dans la mémoire du TUA-T550HD jusqu’à ce
qu’un iPod prenant l’étiquetage en charge soit branché et que
l’autoradio soit au mode HD RadioTM .
• Lorsqu’un iPod qui n’est pas compatible à l’étiquetage est bran-
ché, le message “Non-Tagging iPod (iPod sans étiquetage)”
s’afche sur l’autoradio. Toutes les étiquettes congurées sont
alors sauvegardées dans la mémoire du TUA-T550HD jusqu’à
ce qu’un iPod compatible à l’étiquetage soit branché et que
l’autoradio soit au mode HD RadioTM. Le message “Tag
Count:XX (Compte d’étiquettes:XX)” s’afche alors.
Étiquetage de musique
1 Mettez en marche le syntoniseur HD.
2 Connectez le iPod au syntoniseur HD.
Lorsque le iPod est bien connecté au syntoniseur,
l’autoradio afche “iPod connected” (iPod con-
necté) pendant 3 secondes et le logo Alpine s’afche
sur le iPod. Lorsque la mémoire du iPod est pleine,
l’autoradio afche “iPod Memory full” (Mémoire
iPod pleine) pendant 3 secondes.
3 Pour les modèles iDA-X100 et iDA-X100M,
maintenez le bouton SEARCH/ENT. Pour le
modèle IVA-W505, maintenez .
L’autoradio afche “Tagging... ” (Étiquetage…)
pendant 5 secondes. Lorsque l’étiquette est cor-
rectement sauvegardée, l’autoradio afche “ Tags
Stored” (Étiquettes sauvegardées) pendant 3 sec-
ondes. Lorsque l’étiquetage échoue, l’autoradio af-
che “Cannot Tag” (Échec de l’étiquetage) pendant
3 secondes. Lorsque le iPod n’est pas connecté au
syntoniseur, le syntoniseur peut mémoriser jusqu’à
50 étiquettes. Lorsque le iPod n’est pas connecté au
syntoniseur et la mémoire du syntoniseur est pleine,
l’autoradio afche “Tuner Memory Full” (Mémoire
du syntoniseur pleine) pendant 3 secondes. Lorsque
la mémoire du iPod est pleine, l’autoradio afche
“iPod Memory Full” (Mémoire du iPod pleine)
pendant 3 secondes.
4 Connectez le iPod et iTunes.
Synchronisez le iPod à votre ordinateur et vos
chansons étiquetées sont afchées dans une liste
d’écoute étiquetée dans iTunes. Vous pouvez ensuite
écouter et acheter ces chansons directement à partir
du magasin iTunes.

Fr-5
Connexions
Antenna



   
HD RADIO TUNER MODULE TUA-T550HD
POWER SAFTY
ANTENA OUTPUT INPUT
Batterie
HD Radio Ready™
Ai-NET
Appareil principal
(Vendu séparément)
(Jaune)
(Noir)
BA
GND
TTERY
1 Fildebatterie(Jaune)
Raccordez ce l à la borne (+)
positive de la batterie du véhicule.
2 Fildemasse(Noir)
Raccordez ce l à un point de
masse approprié du châssis du
véhicule. Assurez-vous de la
solidité de la liaison au métal nu,
et utilisez la vis à tôle fournie.
3 Connecteurd’alimentation
4 Rallongedel’antenne
• Raccordez la che de l’antenne
à la borne d’antenne de
cet appareil, pas à celle de
l’autoradio.
5 CâbleAi-NET
• Branchez le connecteur en L du
câble Ai-NET sur le changeur
(par exemple) et branchez le
connecteur droit sur le tuner.
6 CâbleUSB
7 leUSBAlpine-iPod
(fourni avec l’autoradio)

Fr-6
Spécifications Avis juridiques
SECTIONTUNERFM
Plage d’accord................................................ 87,7-107,9 MHz
Sensibilité mono utilisable..............9,3 dBf (0,8 µV/75 ohms)
Seuil de sensibilité 50 dB...............13,5 dBf (1,3 µV/75 ohms)
Sélectivité de canal alternatif ....................................... 80 dB
Rapport signal sur bruit ............................................... 80 dB
Séparation stéréo............................................................45 dB
Taux de capture ............................................................ 2,0 dB
SECTIONTUNERAM
Plage d’accord.................................................. 530-1 710 kHz
Sensibilité (norme IEC).................................... 22,5 µV/27 dB
TunerHDRadio
<FM>
Gamme de syntonisation............................87,7 – 107,9 MHz
Sensibilité utilisable ................... 20 dB/µV (BER < 1 × 10-5)
Rapport signal sur bruit ................................................85 dB
Séparation Stéreo.......................................................... 80 dB
Distorsion totale harmonique......................0,08% (à 1 kHz)
<AM>
Gamme de syntonisation..............................530 – 1 710 kHz
Sensibilité utilisable ................... 20 dB/µV (BER < 1 × 10-5)
Rapport signal sur bruit ................................................85 dB
Séparation Stéréo.......................................................... 80 dB
Distorsion totale harmonique......................0,08% (à 1 kHz)
GENERALITES
Alimentation....................... 14,4 V DC (11–16V permissible)
Poids ...................................................... 790 g (1,75 lbs. 28 oz)
DIMENSIONSDUCHASSIS
Largeur...........................................................141 mm (5-1/2”)
Hauteur .......................................................29.08 mm (1-1/8”)
Profondeur........................................................76.43 mm (3”)
iPod et iTunes sont des marques de commerce de
Apple Inc., déposées aux É.-U. et dans d’autres pays.
“Fait pour iPod” signie qu’un accessoire électron-
ique a été conçu pour être branché spéciquement
à iPod et que le développeur a certié qu’il satisfait
les normes de performance Apple. Apple n’est pas
responsable du fonctionnement de cet appareil
ou de sa conformité aux normes de sécurité et de
réglementation.
La technologie HD Radio™ est fabriquée sous la
licence d’iBiquity Digital Corporation. iBiquity
Digital, HD Radio et les symboles HD sont des
marques d’iBiquity Digital Corporation, déposées
aux Etats-Unis et dans d’autres pays.

Es-1
ADVERTENCIA
ADVERTENCIA
Este símbolo indica que las instrucciones son
importantes. De no tenerse en cuenta, podría
ocasionarse heridas graves o muerte.
NO REALICE NINGUNA OPERACIÓN QUE PUEDA
DISTRAER SU ATENCIÓN Y COMPROMETER LA
SEGURIDAD DURANTE LA CONDUCCIÓN DEL VEHÍCULO.
Las operaciones que requieren su atención durante
más tiempo sólo deben realizarse después de detener
completamente el vehículo. Estacione el vehículo en un lugar
seguro antes de realizar dichas operaciones. De lo contrario,
podría ocasionar un accidente.
NO DESMONTE NI ALTERE LA UNIDAD. Si lo hace, podrá
ocasionar un accidente, un incendio o una descarga eléctrica.
UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE
TENGAN 12 VOLTIOS CON NEGATIVO A MASA. (Consulte
a su distribuidor en caso de duda.) De no ser así, podría
ocasionar un incendio, etc.
MANTENGA LOS OBJETOS PEQUEÑOS, COMO LAS
PILAS, FUERA DEL ALCANCE DE LOS NIÑOS. La
ingestión de estos objetos puede provocar lesiones graves. Si
esto ocurre, consulte con un médico inmediatamente.
UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE
FUSIBLES. De lo contrario, puede producirse un incendio o
una descarga eléctrica.
NO OBSTRUYA LOS ORIFICIOS DE VENTILACIÓN O LOS
PANELES DEL RADIADOR. Si los bloquea, el calor podría
acumularse en el interior y producir un incendio.
UTILICE ESTE PRODUCTO CON APLICACIONES MÓVILES
DE 12 V. Si se emplea para otra aplicación distinta de la
prevista, podría producirse un incendio, una descarga
eléctrica u otras lesiones.
ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL
CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA. De
no hacerlo así, podría ocasionar una descarga eléctrica o
heridas debido a cortocircuitos eléctricos.
NO EMPALME CABLES ELÉCTRICOS. Nunca corte el
aislamiento de un cable para suministrar energía a otro
equipo. Esto hace que la capacidad portadora del cable
se supere y puede ser la causa de incendios o descargas
eléctricas.
NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN
INTERFERIR CON LA OPERACIÓN DEL VEHÍCULO, COMO
EL VOLANTE DE DIRECCIÓN O LA CAJA DE CAMBIOS
DE VELOCIDAD. Esto podría obstaculizar la visibilidad y
dicultar el movimiento, etc. y provocar accidentes graves.
EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO
TALADRE AGUJEROS. Si taladra agujeros en el chasis
durante la instalación, tome las precauciones necesarias
para no rozar, dañar u obstruir los tubos, las tuberías de
combustible, los depósitos o el cableado eléctrico. De lo
contrario, podría provocar un incendio.
ESpañoL
ADVERTENCIA............................................ 1
PRUDENCIA ............................................... 2
Contenido del paquete .............................. 3
Instalación................................................... 3
Operación ................................................... 4
Conexiones.............................................. 4-5
Especicaciones......................................... 6
Índice

Es-2
NO UTILICE TUERCAS O PERNOS EN EL SISTEMA
DE FRENOS O DE DIRECCIÓN PARA REALIZAR LAS
CONEXIONES A MASA. Los pernos o tuercas empleados
en los sistemas de freno o de dirección (o en cualquier otro
sistema relacionado con la seguridad del vehículo), o los
depósitos, NUNCA deben utilizarse para instalaciones de
cableado o conexión a masa. Si utiliza tales partes podrá
incapacitar el control del vehículo y provocar un incendio,
etc.
IMPIDA QUE LOS CABLES SE ENREDEN CON LOS
OBJETOS SITUADOS ALREDEDOR. Disponga la
instalación eléctrica y los cables conforme a lo descrito en
el manual para evitar obstáculos durante la conducción.
Los cables que obstaculizan la conducción o que cuelgan
de partes del vehículo como el volante de dirección, la
palanca de cambios, los pedales de freno, etc., se consideran
extremadamente peligrosos.
REALICE LAS CONEXIONES CORRECTAMENTE. Una
conexión incorrecta puede producir un incendio o dañar el
equipo.
PRUDENCIA
Este símbolo indica que las instrucciones son
importantes. De no tenerse en cuenta, podría
ocasionarse heridas graves o daños materiales.
DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI
APARECE ALGÚN PROBLEMA. Su uso en estas condiciones
podría ocasionar lesiones personales o daños al producto.
Lleve la unidad a un distribuidor Alpine autorizado o al
Centro de servicio Alpine más próximo para repararla.
UTILICE LOS ACCESORIOS ESPECIFICADOS E
INSTÁLELOS CORRECTAMENTE. Asegúrese de utilizar
los accesorios especicados solamente. La utilización de
otras piezas no designadas puede ser la causa de daños en el
interior, de la unidad o de una instalación incorrecta. Las
piezas pueden aojarse, lo que, además de ser peligroso,
puede provocar averías.
NO INSTALE LA UNIDAD EN LUGARES MUY HÚMEDOS O
LLENOS DE POLVO. Evite instalar la unidad en lugares con
altos índices de humedad o polvo. Si entra polvo o humedad,
el equipo puede averiarse.
CONFÍE EL CABLEADO Y LA INSTALACIÓN A
PROFESIONALES. El cableado y la instalación de este
equipo requieren una competencia y experiencia técnica
conrmada. Para garantizar la seguridad, póngase siempre
en contacto con el distribuidor al que ha comprado el equipo
para conarle estas tareas.
DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES
NO SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN
BORDE METÁLICO AFILADO. Aleje los cables y el cableado
de piezas móviles (como los raíles de los asientos) o de bordes
puntiagudos o alados. De esta forma evitará dobleces
y daños en el cableado. Si los cables se introducen por un
oricio de metal, utilice una arandela de goma para evitar
que el borde metálico del oricio corte el aislamiento del
cable.
IMPORTANTE
Anote el número de serie de la unidad en el espacio
proporcionado a continuación y consérvelo como
registro permanente. La placa del número de serie se
encuentra en la base de la unidad.
NÚMERO DE SERIE: ___________________________________
FECHA DE INSTALACIÓN: ______________________________
INSTALADOR: _________________________________________
LUGAR DE ADQUISICIÓN:______________________________

Es-3
Contenido del paquete
Montaje con tornillos
Al montar el sintonizador con los tornillos, asegúrese
de elegir una ubicación plana. Cuando haga los
agujeros, tenga cuidado de no dañar ningún conducto
o cable.
1. Utilizandolaunidadcomoplantilla,sujételaen
suubicacióndemontajeymarquelosoricios
aperforar.Antesdeperforar,asegúresedeque
nohayaobjetosquepudierandañarsedetrásde
lasuperciedemontaje.
2. Perforelosoriciosyasegurelaunidadconlos
tornillosautorroscantes(M4x14)suministrados.
Unidad del sintonizador
Tornillo
(incluidos)
Arnés de alimentación
x 1
Cable Ai-NET de 2,5 metros
x 1
Módulo de TUA-T550HD
x 1
Cable USB de 2,5 metros
x 1
Tornillos de montaje
x 4
Cable de prolongación para antena
x 1
HD RADIO TUNER MODULE TUA-T550HD
POWER SAFTY
Instalación

Es-4
Operación
Este receptor HD Radio™ recibe señales basadas en el
estándar de radiodifusión digital terrestre. Si en su área
hay emisoras AM/FM que transmiten servicios de datos
y audio digital, este receptor puede identicar sus señales
digitales. Toda unidad principal de radio HD compatible
puede reproducir y mostrar audio digital de alta calidad
y cualquier servicio de datos (tal como información sobre
el artista y el título de la canción). Para más información
sobre el funcionamiento, consulte el Manual del usuario
de la unidad principal. La función de Etiquetado iTunes
en el nuevo TUA-T550HD le permite guardar información
sobre canciones que escuchó en estaciones de HD Radio.
Esta información se guarda como una etiqueta almacenada
en la memoria del receptor. Estas etiquetas almacenadas
se transeren a un iPod compatible apenas se conecte el
iPod al receptor. La próxima vez que este iPod se conecte
a una computadora, iTunes presenta las canciones, en
forma automática, en una nueva lista de reproducción con
etiquetas para que se puedan previsualizar, comprar y luego
descargar. ¡El Etiquetado de iTunes es una grandiosa forma
de descubrir nueva música y agregarla a su colección!
•
El Etiquetado de iTunes requiere iTunes 7.6 o posterior.
• Compatible con iPod con vídeo, iPod nano (3era generación) e
iPod classic.
• Si se conecta un iPod que no puede etiquetar (tagging), apare-
cerá el mensaje “Non-Tagging iPod” (iPod no etiquetado) en
la unidad principal. Las Tags (etiquetas) luego se almacenarán
en la memoria del TUA-T550HDs hasta que se conecte un iPod
capaz de etiquetarse y la unidad principal esté en el modo HD
RadioTM .
• Si se conecta un iPod que no es compatible con el Tagging
(etiquetado), verá el mensaje “Not Tagging Compatible” (No
compatible con el etiquetado) en la unidad principal. Cualquier
Tag (etiqueta) que congure será almacenada en la memoria
del TUA-T550HD, hasta que se conecte un iPod compatible y
la unidad principal esté en el modo HD Radio™. Se muestra el
mensaje “Tag Count: XX” (Cantidad de Etiquetas: XX).
Etiquetado de música
1 Encienda la radio HD
2 Conecte el iPod al sintonizador de radio HD.
Cuando el iPod está conectado con éxito al sintoniza-
dor, la unidad principal muestra “iPod connected”
(iPod conectado) durante 3 segundos y el logo de
Alpine aparece en el iPod. Cuando la memoria del
iPod está llena, la unidad principal muestra “iPod
Memory full” (memoria de iPod llena) durante 3
segundos.
3 Para los modelos iDA-X100 e iDA-X100M,
oprima y mantenga oprimido SEARCH/ENT
(BUSCAR/ENT). Para el modelo IVA-W505,
oprima y mantenga oprimido .
La unidad principal muestra “Tagging…” (eti-
quetado...) durante 5 segundos. Cuando la etiqueta se
almacena en forma exitosa, la unidad principal mues-
tra “Tags Stored” (Etiquetas almacenadas) durante
3 segundos. Cuando el etiquetado falla, la unidad
principal muestra “Cannot Tag” (no puede etiquetar)
durante 3 segundos. Cuando el iPod no está conectado
al sintonizador, éste puede memorizar 50 etiquetas.
Cuando el iPod no está conectado al sintonizador
y la memoria del sintonizador está llena, la unidad
principal muestra “Tuner Memory Full” (memoria
del sintonizador llena) durante 3 segundos. Cuando la
memoria del iPod se llena, la unidad principal muestra
“iPod Memory Full” (memoria de iPod llena) durante
3 segundos.
4 Conecte iPod a iTunes.
Sincronice el iPod con su computadora y sus canciones
etiquetadas aparecerán en una Lista de reproducción
con etiquetas en iTunes. Luego puede previsualizar y
comprar esas canciones directamente desde la tienda
iTunes.

Es-5
Conexiones
Antenna



   
HD RADIO TUNER MODULE TUA-T550HD
POWER SAFTY
ANTENA OUTPUT INPUT
HD Radio Ready™
Ai-NET Unidad principal
(Vendido separadamente)
Batería
(Amarillo)
(Negro)
1 Conductordelabatería
(Amarillo)
Conecte este conductor al borne
(+) positivo de la batería del
vehículo.
2 Conductoratierra(Negro)
Conecte este conductor a una
buena masa del chasis del
vehículo. Asegúrese dehacer la
conexión al metal desnudo y de
que quede rmemente jo uti-
lizando eltornillo para metales
suministrado.
3 Conectordealimentación
4 Cabledeprolongación
paraantena
• Conecte la clavija de la antena al
receptáculo de esta unidad; no al
de la unidad principal.
5CableAi-NET
• Enchufe el conector con forma
de L al cable Ai NET en el
cambiador (etc.) y haga lo
mismo con el conector recto en
la unidad del sintonizador.
6CableUSB
7 
CableUSBAlpine-iPod
(Incluido con la unidad
principal)

Es-6
Especificaciones Aviso legal
SECCIÓNDELSINTONIZADORDEFM
Gama de sintonía .......................................... 87,7-107,9 MHz
Sensibilidad útil en modo monoaural
.................................................. 9,3 dBf (0,8 µV/75 ohmios)
Sensibilidad con un silenciamiento de 50 dB
.................................................13,5 dBf (1,3 µV/75 ohmios)
Selectividad de canal alternativo ................................. 80 dB
Relación señal-ruido..................................................... 80 dB
Separación estéreo .........................................................45 dB
Relación de captura ..................................................... 2,0 dB
SECCIÓNDELSINTONIZADORDEAM
Gama de sintonía ...........................................530 – 1.710kHz
Sensibilidad (normas de la IEC)......................22,5 µV/27 dB
SintonizadorHDRadio
<FM>
Rango de sintonía........................................87,7 – 107,9 MHz
Sensibilidad útil.......................... 20 dB/µV (BER < 1 × 10-5)
Relación de señal de ruido.............................................85 dB
Separación estéreo ........................................................ 80 dB
Distorsión armónica total ...........................0,08 % (a 1 kHz)
<AM>
Rango de sintonía.......................................... 530 – 1.710 kHz
Sensibilidad útil.......................... 20 dB/µV (BER < 1 × 10-5)
Relación de señal de ruido.............................................85 dB
Separación estéreo ........................................................ 80 dB
Distorsión armónica total ...........................0,08 % (a 1 kHz)
GENERALES
Alimentación......... 14,4 V DC (11–16 V margen permisible)
Peso.................................................................................. 790 g
TAMAÑODELCHASIS
An................................................................................141 mm
Al..............................................................................29.08 mm
Prf.............................................................................76.43 mm
iPod e iTunes son marcas registradas de Apple Inc.,
registradas en EE. UU. y en otros países.
“Fabricado para iPod” signica que un accesorio
electrónico ha sido diseñado para conectarse especí-
camente a iPod y que el desarrollador lo ha certi-
cado para que cumpla con las normas de ejecución de
Apple. Apple no se responsabiliza por el funciona-
miento de este aparato o por su cumplimiento con las
normas y de seguridad y reguladoras.
La tecnología HD Radio™ está fabricada bajo licen-
cia de iBiquity Digital Corporation. iBiquity Digital
y los símbolos HD Radio y HD son marcas comer-
ciales de iBiquity Digital Corporation. Patentes de
Estados Unidos y extranjeras.
