Alutech AR-1-500N User manual
5. , ,
Хранение изделия должно осуществляться в упакованном
виде в закрытых сухих помещениях, при температуре воздуха
0…+25 °С и относительной влажности воздуха не более 80%,
при отсутствии в воздухе кислотных, щелочных и других агрес-
сивных примесей. Нельзя допускать воздействия атмосферных
осадков, прямых солнечных лучей. Срок хранения — 3 года
с даты изготовления. Транспортировка может осуществляться
всеми видами крытого наземного транспорта с исключением
ударов и перемещений внутри транспортного средства.
Утилизация выполняется в соответствии с нормативны-
ми и правовыми актами по переработке и утилизации,
действующие в стране потребителя. Изделие не содер-
жит драгоценных металлов и веществ, представляющих
опасность для жизни, здоровья людей и окружающей
среды. Срок службы — 5 лет.
6.
Гарантируется работоспособность изделия при соблюдении пра-
вил его хранения, транспортирования, эксплуатации. Гарантийный
срок эксплуатации составляет 3 года. В течение гарантийного сро-
ка неисправности, возникшие по вине Изготовителя, устраняются
сервисной службой, осуществляющей гарантийное обслуживание.
Примечание: замененные по гарантии детали становятся соб-
ственностью сервисной службы, осуществлявшей ремонт изделия.
Гарантия на изделие не распространяется в случаях:
• нарушения правил эксплуатации и хранения изделия;
• переделки изделия лицами, не уполномоченными для
выполнения этих работ, повреждения потребителем или
третьими лицами конструкции изделия;
• повреждений изделия, вызванных попаданием внутрь воды;
• действия непреодолимой силы (пожары, удары молний,
наводнения, землетрясения и другие стихийные бедствия);
• не предоставление заполненного руководства.
Информация о сервисных службах находится по адресу:
http://www.alutech-group.com/feedback/service/
7.
Копии деклараций соответствия находятся по адресу:
http://www.alutech-group.com/product/other/auto/DOCUMENTS/
Сделано в Китае
Изготовитель: «Shanghai Baolu Technology Co., Ltd.», «Шанхай
Баолу Технолоджи Ко., Лтд.» 8/Ф, Сянлу Индастри Парк, 3009
Гудай Роад, 201100 Шанхай, Китай, тел.: 0086 21 54888982, факс:
0086 21 54888926
Импортер в Республике Беларусь/Уполномоченный пред-
ставитель изготовителя: ООО «Алютех Воротные Системы»,
Республика Беларусь, 220075, Минская обл.,
Минский р-н, СЭЗ «Минск», ул.Селицкого, 10,
тел. +375 (17) 330 11 00, +375 (17) 330 11 01
1.
Предназначены для дистанционного управления воротной ав-
томатикой. Радиоприемник применим с пультами радиоуправ-
ления AT-4A и AT-4N. При получении команды от пульта выход
приемника замыкается на ~1 секунду.
2.
Количество каналов управления ........................................................................ 1
Рабочее напряжение питания ...........................................12В÷24 В DC/AC
Ток потребления (не более) ..........................................................................18 мА
Рабочая частота......................................................................................... 433,92 МГц
Количество принимаемых пультов управления..............до 500 штук
Выход реле...............................................................NO (нормально-открытый)
Нагрузка выходного контакта ....... 0,5 А макс., 24 В DC/0,25 А макс.,
125 В AC
Степень защиты корпуса..................................................................................... IP40
Температура окружающей среды .................................... −20 °С…+50 °С
Габаритные размеры (не более)............................. 78 мм×44 мм×25 мм
Длина кабеля подключений (не менее).............................................450 мм
Вес (не более)...............................................................................................................75 г
Y
. -
.
3.

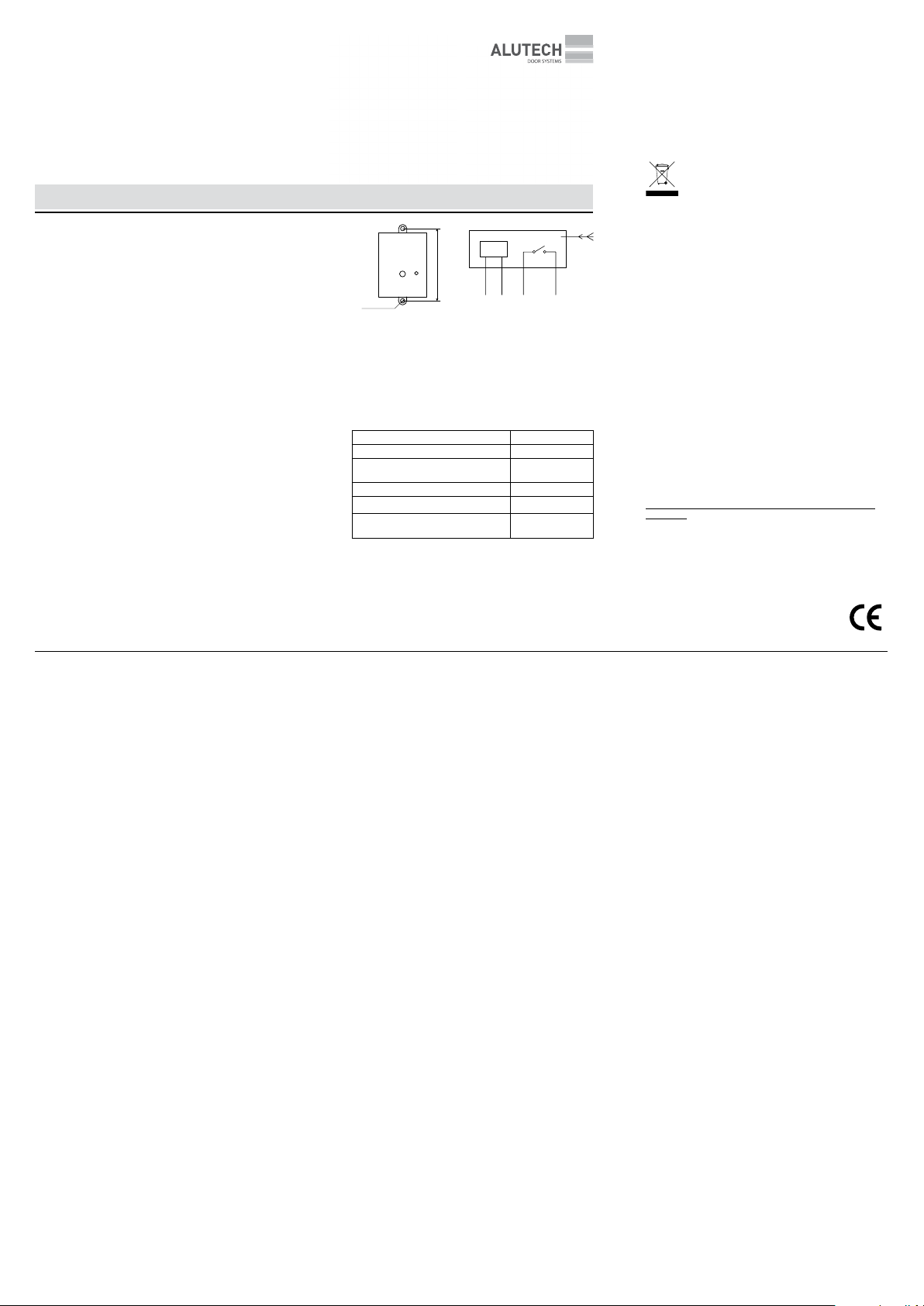

Установка приемника может осуществляться двумя способами:
или с помощью монтажной самоклеющейся площадки (включе-
на в комплект поставки); или с помощью крепежных отверстий
корпуса (рис. 1). Подключение приемника выполняйте согласно
рисунка 2.
AR-1-500N
LEARN
BUTTON
LED
71мм
Ø3,5мм
красный
черный
желтый
белый
+U GNDNO
Рисунок 1 Рисунок 2
Y
( -
, -
).
, .
4.
ЗАПИСЬ Индикация «LED»
нажмите кнопку «LEARN BUTTON»
приемника светит
нажмите и отпустите выбранную
кнопку пульта не светит
снова нажмите туже кнопку пульта несколько раз
мигает
СТИРАНИЕ Индикация «LED»
нажмите и удерживайте (~8 сек) кнопку
«LEARN BUTTON» приемника мигает (~8 сек)
При записи пульта, ранее внесенного в память, пульт будет пере-
записан, и если при записи пульта нажималась другая кнопка, то
кнопка пульта будет переназначена. Процедура стирания при-
водит к удалению из памяти приемника всех ранее записанных
пультов радиоуправления.
Руководство
по эксплуатации
AR1500N
5. , ,
Зберігання виробу повинно здійснюватися в упакованому ви-
гляді в закритих сухих приміщеннях, при температурі повітря
0…+25 °С і відносній вологості повітря не більше 80%, за відсут-
ності в повітрі кислотних, лужних та інших агресивних домішок.
Не можна допускати впливу атмосферних опадів, прямих соняч-
них променів. Термін зберігання — 3 роки з дати виготовлення.
Транспортування може здійснюватися всіма видами критого
наземного транспорту з виключенням ударів і переміщень усе-
редині транспортного засобу.
Утилізація виконується відповідно до нормативних
і правових актів із переробки та утилізації, що діють
у країні споживача. Виріб не містить дорогоцінних ме-
талів і речовин, що становлять небезпеку для життя,
здоров’я людей і навколишнього середовища. Термін
служби — 5 років.
6. ’
Гарантується працездатність виробу при дотриманні правил його
зберігання, транспортування, експлуатації. Гарантійний термін
експлуатації становить 3 роки. Протягом гарантійного терміну не-
справності, що виникли з вини Виробника, усуваються сервісною
службою, що здійснює гарантійне обслуговування.
Примітка: замененные по гарантии детали становятся собствен-
ностью сервисной службы, осуществлявшей ремонт изделия.
Гарантія на виріб не поширюється у випадках:
• порушення правил експлуатації та зберігання виробу;
• переробки виробу особами, не уповноваженими для
виконання цих робіт, пошкодження споживачем або третіми
особами конструкції виробу;
• пошкоджень виробу, спричинених потраплянням усередину води;
• дії непереборної сили (пожежі, удари блискавок, повені,
землетруси та інші стихійні лиха);
• ненадання заповненої інструкції.
Інформація про сервісні служби розміщена за адресою:
http://www.alutech-group.com/feedback/service/
7.
Копії декларацій відповідності розміщені за адресою:
http://www.alutech-group.com/product/other/auto/DOCUMENTS/
Вироблено в Китаї
Виробник: «Shanghai Baolu Technology Co., Ltd.», «Шанхай Баолу
Технолоджі Ко., Лтд.» 8/Ф, Сянлу Індастрі Парк, 3009 Гудай Роад,
201100 Шанхай, Китай, тел.: 00862154888982, факс: 00862154888926
Імпортер в Україні/Уповноважений представник виробни-
ка в Україні: ТОВ «Алютех-К», 07400, Киевская обл., г. Бровары,
ул. Кутузова 61, тел. (044) 451-83-65
1.
Призначені для дистанційного керування ворітною автоматикою.
Радіоприймач може застосовуватися з пультами радіоуправління
AT-4A і AT-4N. При отриманні команди від пульта вихід приймача
замикається на ~1 секунду.
2.
Кількість каналів керування..................................................................................... 1
Робоча напруга живлення .................................................. 12 В÷24 В DC/AC
Струм споживання (не більше)....................................................................18 мА
Робоча частота ........................................................................................... 433,92 МГц
Кількість пультів керування, що приймаються..................до 500 штук
Вихід реле ................................................................NO (нормально-відкритий)
Навантаження вихідного контакту................................................0,5 А макс.,
24 В DC/0,25 А макс., 125 В AC
Ступінь захисту корпуса...................................................................................... IP40
Температура навколишнього середовища................−20 °С…+50 °С
Габаритні розміри (не більше).................................. 78 мм×44 мм×25 мм
Довжина кабелю підключень (не менше).........................................450 мм
Вага (не більше) ..........................................................................................................75 г
Y
. -
.
3.
Встановлення приймача може здійснюватися двома способами:
або за допомогою монтажної самоклейкої платформи (включе-
на в комплект поставки); або за допомогою кріпильних отворів
корпуса (мал. 1). Підключення приймача виконуйте згідно з ма-
люнком 2.
AR-1-500N
LEARN
BUTTON
LED
71мм
Ø3,5мм
червоний
чорний
жовтий
білий
+U GNDNO
Малюнок 1 Малюнок 2
Y -
(
, ).
, .
4.
ЗАПИС Індикація «LED»
натисніть кнопку «LEARN BUTTON»
приймача світить
натисніть і відпустіть вибрану кнопку
пульта не світить
знову натисніть ту саму кнопку пульта кілька разів блимає
СТИРАННЯ Індикація «LED»
натисніть і втримуйте (~8 сек) кнопку
«LEARN BUTTON» приймача блимає (~8 сек)
При записі пульта, раніше внесеного в пам’ять, пульт буде пере-
записаний, і, якщо при записі пульта натискалася інша кнопка, то
кнопка пульта буде перепризначена. Процедура стирання при-
зводить до видалення з пам’яті приймача всіх раніше записаних
пультів радіоуправління.
Керівництво
з експлуатації
AR1500N
5. STORAGE, TRANSPORTATION
AND DISPOSAL
Keep the packed product in dry premises at temperatures between
of 0…+25 °С and relative air humidity no more than 80%. The air
inside the premises must not contain acidic, alkaline and other ag-
gressive substances. Do not expose the product to the precipitation
or direct sunlight. Storage period—3 years from the date of manu-
facture. Transportation may be carried out by means of any roofed
land vehicle tted with the means to prevent crushing of packages
and load retention equipment.
Disposal is to be performed in accordance with the current
waste processing and disposal regulations applicable in
the country of the Customer. The product does not con-
tain precious metals and substances that pose a threat to
life, human health or the environment. Operation life—
5 years.
6. WARRANTY
The warranty on the operation capacity of the product is provided if
the storage, transportation and maintenance operations are carried
out according to the set regulations. The warranty period is three
years. Under the warranty, the service department only eliminates
malfunctions caused by the fault of the Manufacturer.
Note: the parts replaced under the warranty are considered the pro-
perty of the service department that carried out the product repair.
The warranty does not apply in the following cases:
• violation of use and storage regulations;
• alterations performed by unauthorised persons, damage of the
products caused by the consumer or third parties;
• damage caused by water ingression within the device;
• force majeure (fires, lightning strikes, floods, earthquakes and
other natural disasters);
• failure to provide a completed operation manual.
For questions about the service please contact the organization
that carried out the installation of the equipment.
7. STATEMENT OF COMPLIANCE
Copies of declarations of compliance can be found at:
http://www.alutech-group.com/en/products/other/automatics/
documents
Made in China
Manufacturer: «Shanghai Baolu Technology Co., Ltd.», 8/f,
Sianlu Industry Park, 3009 Gudai Road, Shanghai 201100, China,
phone: 0086 21 54888982, fax: 0086 21 54888926
Importer to the Republic of Belarus/Authorised representa-
tive: Alutech Systems s.r.o., 348 02, Czech Republic, Bor u Tachova,
CTPark Bor, Nova Hospoda 19, D5-EXIT 128,
phone/ fax: +420 374 6340 01,
e-mail: [email protected]
ENGLISH
1. DESCRIPTION
Designed for remote control of automatic doors. This radio receiver
is used with radio controls AT-4A and AT-4N. When a command from
the radio control is received, the receiver output closes for ~1 sec-
ond.
2. TECHNICAL SPECIFICATIONS
Number of control channels...................................................................................... 1
Working supply voltage....................................................... 12 V to 24 V DC/AC
Absorbed current (NMT)................................................................................... 18 mA
Working frequency................................................................................... 433.92 MHz
Number of remote controls accepted.....................................up to 500 pcs
Relay output .....................................................................................................................NO
Output contact load..................................0.5 А max., 24 V DC/0.25 A max.,
125 V AC
Enclosure protection degree .............................................................................. IP40
Ambient temperature ................................................................. −20 °С…+50 °С
Overall dimensions (NMT) ..................................... 78 mm×44 mm×25 mm
Connection cable length (NLT) ................................................................450 mm
Weight (NMT)................................................................................................................75 g
YThe company reserves the right to introduce changes to
this manual and technical specications of the product. The
content of this manual cannot be used as a grounds for legal
claims.
3. INSTALLATION
Installation of the receiver can be performed in two ways: by moun-
ting using the self-adhesive pad (included in the kit); or by means of
the enclosure xation holes (g. 1). Perform the receiver connection
in accordance with Figure 2.
AR-1-500N
LEARN
BUTTON
LED
71 mm
Ø3,5 mm
red
black
yellow
white
+U GNDNO
Figure 1 Figure 2
YThe installation location should provide high-quality recep-
tion of the radio signal (no screening and reecting surfaces
or other sources of radio emission). Before starting connec-
tion works, ensure that the supply has been isolated so that
the wiring is not live.
4. REMOTE CONTROL PROGRAMMING
RECORD ‘LED’ Indication
press ‘LEARN BUTTON’ of receiver illuminates
press and release the selected remote
control button does not illuminate
press the same button again ashes several times
DELETING ‘LED’ Indication
Press and hold (~8 s) ‘LEARN BUTTON’
of receiver ashes (~8 s)
When recording a remote control that has previously been added
to memory earlier, the remote control will be overwritten, and if
the another button has been pressed while recording, then a new
remote control button will be added to memory. The deleting pro-
cedure leads to deleting of all added radio controls from the receiver
memory.
Operating
manual
RADIO RECEIVER
AR1500N
12.2018
Other Alutech Receiver manuals
