SEHR GEEHRTER KUNDE,
Der Einbauherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko-
chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die
Bedienung des Geräts kein Problem sein.
Bevor der Einbauherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit
und Funktionstüchtigkeit überprüft.
Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch.
Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.
Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit gribereit
ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.
Achtung!
Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung ver-
traut gemacht haben.
Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen
Einuss auf die Funktionsweise des Geräts haben.

3
INHALTSVERZEICHNIS
Sicherheitshinweise........................................................................................................... 4
Bedienelemente ................................................................................................................. 9
Ihr Herd stellt sich vor...................................................................................................... 12
Installation......................................................................................................................... 13
Bedienung......................................................................................................................... 19
Backen und Braten – Praktische Hinweise.................................................................... 30
Allgemeine Pegehinweise ............................................................................................. 33
Wenn’s mal ein Problem gibt........................................................................................... 39
Technische Daten ............................................................................................................. 40

4
SICHERHEITSHINWEISE
Achtung. Das Gerät und seine zugänglichen Teile werden
während der Benutzung heiß. Seien Sie beim Berühren
sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in
der Nähe des Geräts aufhalten. Das Gerät darf von Kindern
nur unter Aufsicht benutzt werden.
Das Gerät darf von Kindern (ab einem Alter von 8 Jahren)
sowie von Personen, die nicht im vollen Besitz ihrer körperli-
chen, sensorischen oder geistigen Fähigkeiten sind nur unter
Aufsicht und gebrauchsanweisungsgemäß benutzt werden.
Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen
Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder
dürfen das Gerät nur unter Aufsicht bedienen.
Achtung! Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt
(Brandgefahr!).
Versuchen Sie Flammen niemals mit Wasser zulöschen.
Schalten Sie das Gerät aus und ersticken Sie die Flammen
z.B. mit einem Topfdeckel oder einer nichtentammbaren
Decke.
Achtung! Verwenden Sie die Kochäche nicht als Ablage-
äche (Brandgefahr!).
Achtung! Sollten Sie auf der Kochäche Beschädigungen
bemerken (Sprünge oder Brüche), schalten Sie das Gerät
ab und trennen Sie es von der Stromversorgung (Strom-
schlaggefahr!).

5
SICHERHEITSHINWEISE
Starke Erhitzung des Geräts während des Betriebs. Seien
Sie vorsichtig und vermeiden Sie das Berühren der heißen
Innenteile des Geräts.
Zugängliche Teile können bei Benutzung heiß werden. Kin-
der fern halten.
Achtung. Verwenden Sie zur Reinigung der Kochäche
keine aggressiven Putzmittel oder scharfen Metallgegen-
stände, die die Oberäche beschädigen könnten (Entstehung
von Sprüngen oder Brüchen).
Achtung.Um Stromschläge zu vermeiden, muss man sich
vor dem Wechsel die Glühlampe vergewissern, dass das
Gerät abgeschaltet ist.
Zur Reinigung des Geräts keine Dampfreiniger verwen-
den.
Verbrühungsgefahr! Heißer Dampf kann beim Ö󰀨nen der
Gerätetür entweichen. Während oder nach dem Garbetrieb
die Gerätetür vorsichtig ö󰀨nen. Beim Ö󰀨nen nicht über die
Gerätetür beugen. Beachten Sie, dass Dampf je nach Tem-
peratur nicht sichtbar ist.

6
SICHERHEITSHINWEISE
● Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht
berühren oder auf den Kochächen auiegen, da deren Isolierung nicht hitzebe-
ständig ist.
● Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch
Überhitzen oder Überlaufen selbst entzünden.
● Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies
betri󰀨t insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und da-
durch eine bleibende Beschädigung verursachen kann. Etwaige Verschmutzungen
sind laufend zu beseitigen.
● Zur Vermeidung von irreversiblen Veränderungen des Kochfelds darf Geschirr mit
feuchtem Boden nicht auf warme Kochächen gestellt werden.
● Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf
Glaskeramik-Kochfeldern geeignet ist.
● Bei Feststellung einer Beschädigung des Kochfelds – Kratzern, Rissen oder Ab-
splitterungen – ist der Betrieb des Herdes sofort abzubrechen und die Reparatur
bei der Kundendienststelle zu melden.
● Das Kochfeld nicht einschalten, ohne vorher ein Kochgeschirr darauf zu stellen.
● Scharfkantiges Geschirr, das eine Beschädigung des Kochfelds verursachen kann,
darf nicht benutzt werden.
● Nicht auf die sich vorheizenden (nicht mit Geschirr überdeckten) Halogen-Koch-
ächen schauen.
● Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geö󰀨nete Backofen-
tür und Kochgeschirr mit einem Gewicht über 25 kg auf die Kochächen gestellt
werden.
● Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwen-
den; sie können die Oberäche zerkratzen, was dazu führen kann, dass das Glas
springt.
● In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sämtliche
Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden.
● Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbe-
dingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden.
● Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten
physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw.
Personen ohne Kenntnis des Gerätes vorgesehen, es sei denn, dies erfolgt unter
Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die
Sicherheit verantwortliche Person übergeben wurde.
● Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen.
● Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt.
Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestim-
mungsgemäß und kann gefährlich sein.

7
Wer Energie verantwort-
lich verbraucht, der schont
nicht nur die Haushaltskas-
se, sondern handelt auch
umweltbewusst. Seien Sie
dabei! Sparen Sie Elektro-
energie! Folgendes können
Sie tun:
●Das richtige Kochgeschirr benutzen.
Töpfe mit achem und dickem Boden sparen
bis zu 1/3 an Strom. Deckel nicht verges-
sen, sonst ist der Stromverbrauch 4-mal so
hoch!
● Kochgeschirr auf die Kochäche ab-
stimmen.
Das Kochgeschirr sollte nie kleiner als die
Kochäche sein.
● Kochächen und Topfböden stets sau-
ber halten.
Verschmutzungen stören die Wärmeübertra-
gung – sind sie erst einmal stark eingebrannt,
ist die Reinigung oft nur noch mit umweltbe-
lastenden Mitteln möglich.
● Unnötiges „Topfgucken” vermeiden.
Auch die Backofentür nicht unnötig oft ö󰀨-
nen.
Rechtzeitig herunterschalten und Rest-
wärme nutzen.
Bei langen Garzeiten 5-10 Minuten vor Ende
der Garzeit ausschalten. Sie sparen bis zu
20% an Strom.
● Backofen nur bei größeren Mengen
einsetzen.
Fleisch mit einem Gewicht bis zu 1 kg lässt
sich sparsamer im Topf auf dem Herd ga-
ren.
UNSERE ENERGIESPARTIPPS
● Nachwärme des Backofens nutzen.
Bei Garzeiten von mehr als 40 Minuten den
Backofen unbedingt 10 Minuten vor dem
Ende der Garzeit ausschalten.
Wichtig!Bei Betrieb mit Zeitschalt-
uhr entsprechend kürzere Garzeiten
einstellen.
●Backofentür gut geschlossen halten.
Durch Verschmutzungen an den Türdich-
tungen geht Wärme verloren. Deshalb: Am
besten sofort beseitigen!
●Herd nicht direkt neben Kühl- oder Ge-
frieranlagen einbauen.
Deren Stromverbrauch steigt dadurch un-
nötig.

8
AUSPACKEN
Für den Transport haben wir
das Gerät durch die Verpak-
kung gegen Beschädigung
gesichert. Nach dem Aus-
packen entsorgen Sie bitte
umweltfreundlich die Verpak-
kungsteile.
Alle Verpackungsmaterialien sind umweltver-
träglich, hundertprozentig wieder zu verwer-
ten und wurden mit einem entsprechenden
Symbol gekennzeichnet.
Achtung! Die Verpackungsmaterialien
(Polyäthylenbeutel, Polystyrolstücke etc.)
sind beim Auspacken von Kindern fern zu
halten.
AUSSERBETRIEBNAHME
Nach Beendigung der Benut-
zung des Geräts darf es nicht
zusammen mit dem gewöhnli-
chen Hausmüll entsorgt werden,
sondern ist an eine Sammel- und
Recyclingstelle für Elektro- und
elektronische Geräte abzuge-
ben. Darüber werden Sie durch ein Symbol
auf dem Gerät, auf der Bedienungsanleitung
oder der Verpackung informiert.
Die bei der Herstellung dieses Geräts ein-
gesetzten Materialien sind ihrer Kennzeich-
nung entsprechend zur Wiederverwendung
geeignet. Dank der Wiederverwendung, der
Verwertung von Wertsto󰀨en oder anderer
Formen der Verwertung von gebrauchten
Geräten leisten Sie einen wesentlichen Bei-
trag zum Umweltschutz.
Über die zuständige Recyclingstelle für die
gebrauchten Geräte werden Sie von Ihrer
Gemeindeverwaltung informiert.

9
BEDIENELEMENTE
1Backofen-Temperaturregler
2Backofen-Funktionsregler
3, 4, 5, 6 Schalter für Kochächen
7Kontrollleuchte (Heizunganzeige) L
8Kontrollleuchte (Betriebsanzige) R
9 Türgri
10 Glaskeramik-Kochfeld
11 Zeit schaltuhr
MENU
MENU
1
7
3, 4
2
5, 6
8
9
10 11

10
BEDIENELEMENTE
1Backofen-Temperaturregler
2Backofen-Funktionsregler
3, 4, 5, 6 Schalter für Kochächen
7Kontrollleuchte (Heizunganzeige) L
8Kontrollleuchte (Betriebsanzige) R
9 Türgri
10 Glaskeramik-Kochfeld
1
7
3, 4
2
5, 6
8
9
10

11
3a
4a 5a
6a
BEDIENELEMENTE
Glaskeramik-Kochfeld
3a Ø 18 / Ø 12 cm
4a Ø 14 x 25 cm
5a Ø 18 cm
6a Ø 14,5 cm

12

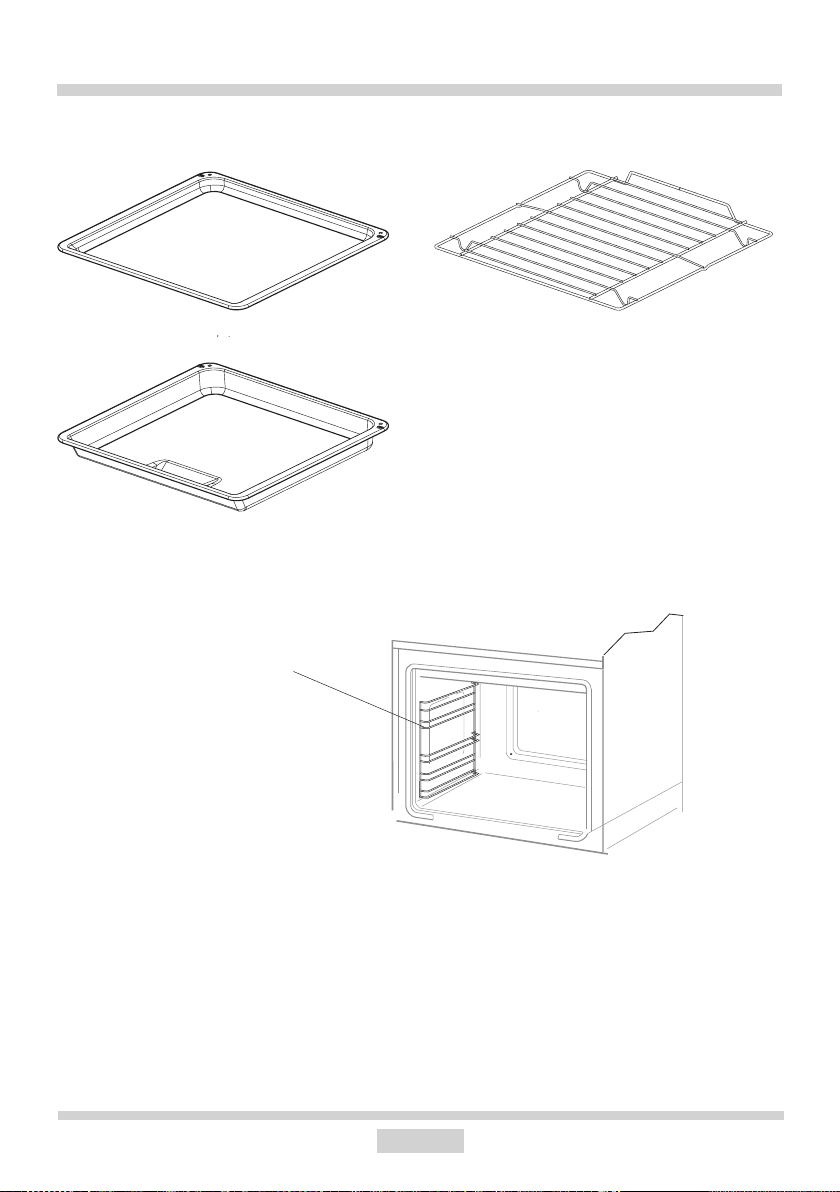

IHR HERD STELLT SICH VOR
Ausstattung des Herdes – Zusammenstellung:
*vorhanden nur bei einigen Modellen
Backblech* Grillrost
(Gitterrost)
Bratblech*
Backblechträger

13

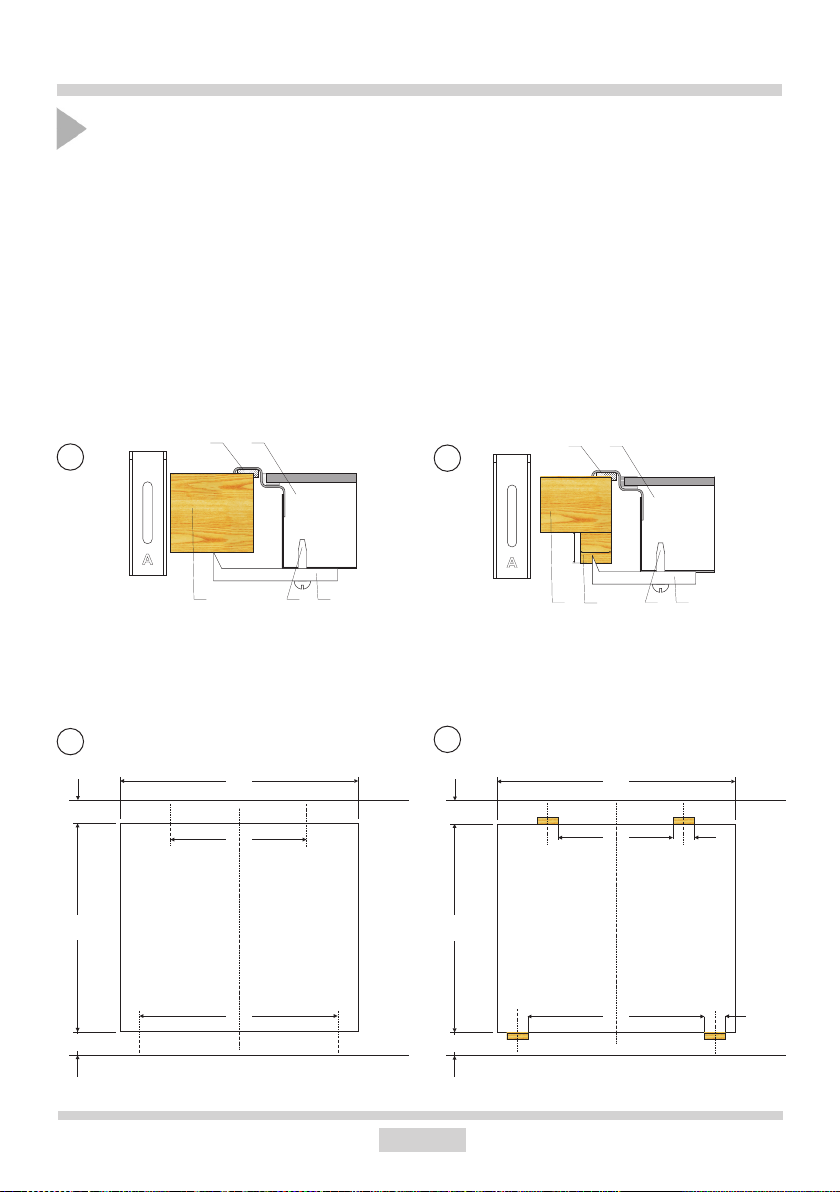

INSTALLATION
Vorbereitung der Arbeitsplatte der Küchenmöbel für den Einbau des
Kochfelds
● Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstel-
lung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der
Herd entspricht der Wärmeschutzklasse Y, d.h. er darf nur auf einer Seite neben höheren
Küchenmöbeln oder Wänden eingebaut werden.
● Die Arbeitsplatte des Möbels muss zwischen 28 und 40 mm dick und mindestens 600
mm tief sein. Sie muss flach sein und waagerecht liegen. Die Arbeitsplatte ist an der
Wand gegen überlaufende Flüssigkeiten und Feuchte abzudichten.
● Der Abstand zwischen der Ausschnittkante und der Kante der Arbeitsplatte sollte vorne
mind. 60 mm und hinten mind. 50 mm betragen.
● Die Einbaumöbel müssen auf der Oberfläche furniert und die zum Verkleben eingesetz-
ten Klebstoffe gegen die Temperatur von 100°C beständig sein. Bei Nichterfüllung dieser
Anforderung kann es zur Verformung der Oberfläche und zum Ablösen des Furniers
kommen.
● Die Ausschnittkanten sollten mit einem gegen Aufquellen der Feuchtigkeit beständigen
Mittel geschützt sein.

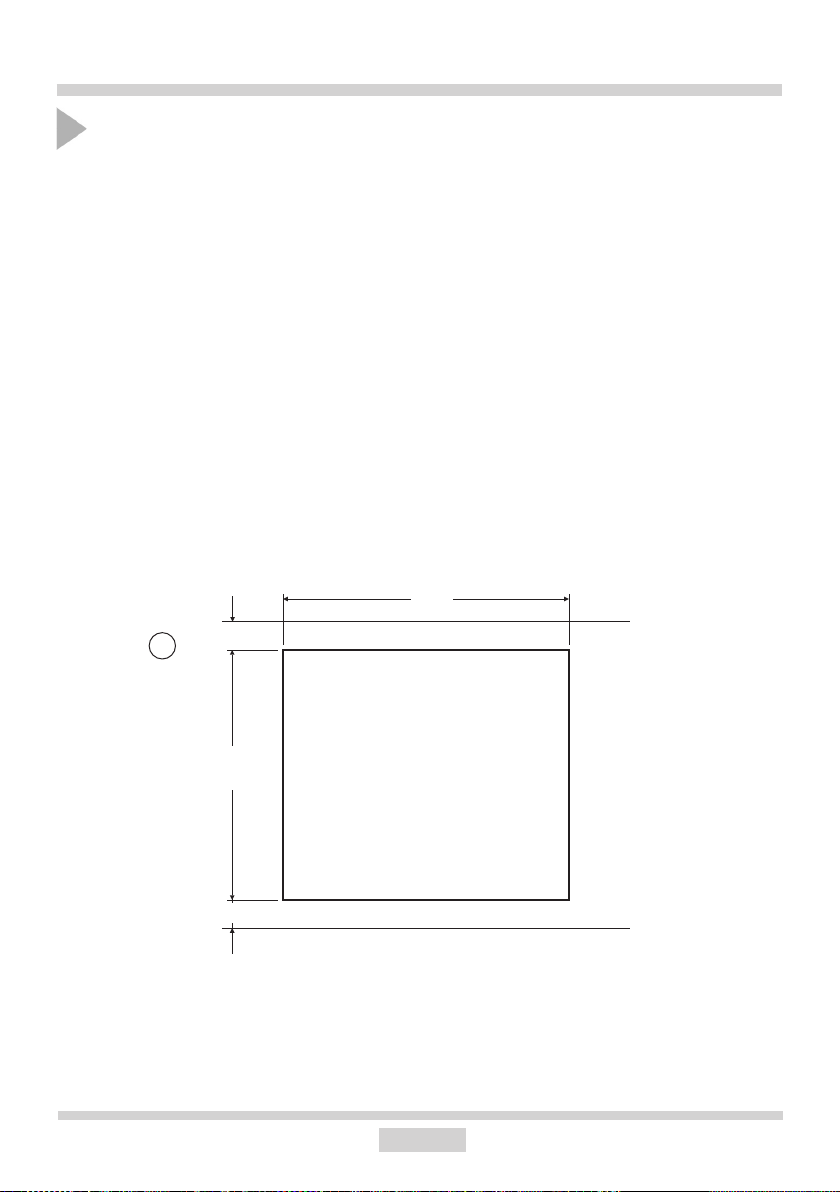

● Den Ausschnitt in der Arbeitsplatte nach Maßen gemäß Zeichnung 1 vorbereiten.
1
560
490
min
60
min
50
+2
+2

14
INSTALLATION
Montage der Schaumsto󰀨-Dichtung *
Der Einbau des Geräts ohne Schaumsto󰀨-Dichtung ist verboten.
Die Dichtung ist am Gerät folgenderweise anzubringen.
Vor Einbau des Geräts in der Küchenarbeitsplatte ist die mit dem Gerät mitgelieferte Schaum-
sto󰀨-Dichtung an der Unterseite des Rahmens der.
Küchenarbeitsplatte anzubringen:
- Die Schutzfolie von der Dichtung entfernen,
- Die Dichtung anschließend an der Unterseite des Rahmens anklebeni
(Abb.)
* bei einigen Modellen ist die Dichtung an der Platte angeklebt

15
INSTALLATION
Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel
• Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern “A” einzu-
setzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnehmen. Für die Befestigung einer
28 mm dicken Arbeitsplatte sind neben den Halteklammern “A” zusätzlich 4 Holzstücke
mit Maßen von 15x15x50 mm einzusetzen. Die Montage ist der Abb. 4 und Abb. 5 zu
entnehmen.
• Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld über-
prüfen.
• Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.
• Die Arbeitsplatte sauber machen, das Kochfeld in die Ö󰀨nung einsetzen und bis zur
Arbeitsplatte andrücken.
• Die Halteklammern vertikal zum Kochfeldrand einstellen und bis zum Anschlag an-
schrauben.
1 - Arbeitsplatte
2 - Schraube
3 - Halteklammer
4 - Kochfeld
5 - Kochfelddichtung
2
3
320
560
490
min
60
min
50
466
1 - Arbeitsplatte
2 - Schraube
3 - Halteklammer
4 - Kochfeld
5 - Kochfelddichtung
6 - Holzstück
4
5
560
416 50
490
min
60
min
50
270 50
54
321
54
321
15
15
6

16
INSTALLATION
Abb. A
Abb. B
Achtung!
Der Einbau muss bei abgeschalteter Strom-
versorgung durchgeführt werden.
Abb. C
Einbau des Backofens:
● Ö󰀨nung im Umbauschrank für den Ein-
bau des Backofens nach den auf der
Maßskizze angegebenen Abmessungen
vorbereiten (Abb. A),
● bei abgeschalteter Stromversorgung den
Backofen an das Stromnetz anschlie-
ßen,
● den Backofen ein Stück weit in den vorher
angefertigten Umbauschrank schieben
und an das Kochfeld anschließen. Abb.
B),
● unbedingt die Nullungsleitung des Koch-
felds (gelb-grün) an die in der Nähe der
Anschlussdose platzierte Nullklemme des
Backofens (Bezeichnung ) anschlie-
ßen,
● den Backofen vollständig in den Umbau-
schrank schieben und mit vier Schrauben
an den auf der Skizze dargestellten Stel-
len in dieser Position sichern. (Abb.C).

17
INSTALLATION
Achtung!
Der Anschluss an das Stromnetz darf
nur durch eine autorisierte Elektro-
fachkraft erfolgen, die beim örtlichen
Energieversorgungsunternehmen
zugelassen ist. Nicht autorisierte
Personen dürfen keine willkürlichen
Veränderungen oder Änderungen an
der Elektroinstallation vornehmen.
Elektrischer Anschluss
Hinweise für die Elektrofachkraft
Das Gerät ist für den Anschluss an Dreh- und
Wechselstrom (400V 3N~50Hz) ausgelegt.
Die Nennspannung der Heizelemente be-
trägt 230 V. Die Anpassung des Gerätes
für den Einphasenstrom (230 V) ist durch
entsprechende Überbrückung auf der An-
schlussleiste gemäß dem nachfolgenden
Schaltplan möglich. Als Netzanschlussleitung
ist ein entsprechend ausgelegter Leitungstyp
unter Berücksichtigung der Anschlussart und
Nennleistung des Herdes zu wählen.
Die Anschlussleitung ist in der Entlastungs-
einrichtung zu befestigen.
Achtung!
Es ist zu beachten, dass der Schutzleiter an
die Klemme der mit gekennzeichneten An-
schlussleiste angeschlossen werden muss.
Die Elektroinstallation des Herdes sollte mit
einem Notschalter ausgestattet sein, der im
Notfall das ganze Gerät vom Netz abschaltet.
Der Abstand zwischen den Arbeitskontakten
des Notschalters muss mind. 3 mm betra-
gen.
VorAnschluss des Herdes an das Stromnetz
sind die Informationen auf Typenschild und
Schaltplan durchzulesen.
Anschlussdose ö󰀨nen: Zum Entriegeln
Schraubendreher ansetzen (1) und gering-
fügig nach unten bewegen (2).
21

18
Anschluss-Schaltplan
Schema möglicher Anschlüsse
Achtung! Spannung der Heizelemente 230V.
Achtung! Im Falle jedes der Anschlüsse ist der
Schutzleiter vom Netz mit der Klemme PE
verbunden werden.
Empfohlene Art
der Anschluss-
leitung
Bei 230V Netz Einphasenanschluss mit Be-
triebsnull. Brücken verbinden die Klemmen
1-2-3 sowie Klemmen 4-5 Schutzleiter auf
Bei 400/230 Netz Zweiphasenanschluss mit
Betriebsnull. Brücken verbinden Klemmen
2-3 so wie 4-5. Schutzleiter auf
Bei 400/230V Netz Dreiphasenanschluss mit
Be trieb snull. Brücken verbinden 4-5. Phasen
re ihen fol ge nach 1-2-3. Null auf 4-5, Schut-
zleiter auf
1.
2.
3.
1/N~
2/N~
3/N~
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter
1
2
3
5
4
PE
L1
N
1
2
3
5
4
L1
L2
PE
N
1
2
3
5
4
L1
L2
PE
N
L3
INSTALLATION

19
BEDIENUNG
Vor dem ersten Einschalten des Bac-
kofens
Die Regler sind im Bedienfeld „versenkt“. Um
die gewünschte Funktion zu wählen:
1. den Regler leicht eindrücken und loslas-
sen,
2. auf die gewünschte Funktion drehen. Die
Kennzeichnung des Reglers an dessen Rand
entspricht den jeweiligen nacheinander fol-
genden Funktionen des Backofens.
1
2
vorhandene Verpackungsteile vom
Kochfeld und vom Backofen entfernen,
Backofen-Innenraum und Kochfeld von
Konservierungsmitteln reinigen,
Ausstattungselemente des Backofens
herausnehmen und mit warmem Wasser
und etwas Spülmittel reinigen,
Raumbelüftung einschalten oder Fenster
ö󰀨nen,
 Backofen bei 250°C, etwa 30 min. ein-
geschaltet lassen, Verschmutzungen
entfernen und genau reinigen, Koch-
ächen etwa 4 min. ohne Kochgeschirr
eingeschaltet lassen.
Wichtig!
Backofen-Innenraum nur mit warmem
Wasser und etwas Spülmittel reinigen.
Wichtig!
Der elektronische Programmschalter
Tb ist mit Sensoren ausgestattet, die
durch Berühren der gekennzeichne-
ten Oberäche mit den Fingern be-
dient werden.
Jede Umsteuerung eines Sensors
wird durch ein akustisches Signal
bestätigt.
Die Oberäche der Sensoren muss
sauber gehalten werden.
Wichtig!
Bei Backöfen mit Zeitschaltuhr Tb
erscheint nach dem Netzanschluss
in der Zeit-Anzeige die Uhrzeit „0.00”.
Aktuelle Uhrzeit auf der Zeitschalt-
uhr einstellen. Ohne die Einstel-
lung der aktuellen Uhrzeit läßt sich
der Backofen nicht betreiben.

20
BEDIENUNG
FALSCH FALSCH RICHTIG FALSCH FALSCH
Schalter für Kochächen
Das richtige Koch- und Backgeschirr
Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch
äche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die
eigens vergrößerte Kochäche mit den Maßen 140x250 verwendet werden. Geschirr mit
konvex oder konkav geformtem Boden darf nicht verwendet werden. Es ist zu beach-
ten, dass zum Kochgeschirr immer passende Deckel verwendet werden. Es empehlt sich,
Kochgeschirr mit dickem Boden und einer schwachen Innenwölbung zu verwenden.
Verschmutzte Kochstellen- und Geschirroberächen verhindern eine vollständige Wärmeaus-
nutzung.
Beispiele für Reglereinstellungen
0Aus
●MIN. Warmhalten
1Dünsten von Gemüsen,Schonendes Kochen
●Kochen von Suppen, mehreren Speisen
2Schwaches Braten
●Anbraten von Fleisch, Fisch
3MAX. Schnelles Erwärmen, Schnellkochen, Braten
Die richtige Heizleistung
Die Kochächen verfügen über eine di󰀨erenzierte Heizleistung. Die Heizleistung lässt sich
stufenweise regulieren, indem man den Schalter nach rechts oder links dreht.
Die Kennzeichnungen auf der Außenseite des Reglers entsprechen den einzelnen Positionen
der Heizleistung der jeweiligen Kochächen.
0
1
2
3
