AMIX AFFseries-2 User manual
FRANCAIS 2AMIX - AFFseries-2
AMIX - AFFseries-2 3FRANCAIS
SOMMAIRE
4
4
5
6
8
9
11
18
19
[Interface Web........................................................................
[ ............................................................................Synoptique
[ ............................................................................Description
[ ............................................................................Face avant
[ ..........................................................................Face arrière.
[ ...................................................................Intégration..........
[ ................................................................Guide d’installation
[Annexe : outils techniques. ...................................................
[ ..............................................Caractéristiques......................
SUMMARY
23
[English : ................................................................................
FRANCAIS 4
L’ AFFseries-2 est un afficheur de pression acoustique permettant une visualisation simple et
efficace des niveaux de pression acoustique ambiants (bars, discothèques, salles de
spectacles, salles des fêtes ....
La gamme AFFseries-2 est conçue pour répondre au décret 981143, concernant les lieux
musicaux. Tous ces afficheurs sont conformes à la norme NFS 31122.
AFF17:
[
[
[
[
[
[
AFF25:
[
[
[
[
[
AFF32:
[
Sonomètre intégrateur - Serveur Web embarqué.
Visualisation sur un triple afficheur en pondération A ou C. Afficheur central : choix du
leq1s,1mn,5mn,10mn,60mn
Afficheur bas gauche : choix du leq 1s,1mn,5mn,10mn,60mn. Afficheur bas droit : niveau crête.
Deux sorties GPO1 et GPO2 ( sur RJ45) pour le déclenchement d'alarme ou signalisation
extérieure. Par exemple le GPO1 peut déclencher l'AFF40 et le GPO2 l'AFF05.
La consultation et la programmation sont réalisées par le port LAN (Réseau IP).
Intégration dans l'AFF17 d'un serveur Web embarqué, permettant la configuration et la consultation
des niveaux en IP par n'importe quel OS, n'importe quel navigateur et surtout sans avoir à
télécharger un logiciel spécifique.
Fonctionnement seul ou en réseau.
Fourni avec un pied rotule pour permettre l'orientation idéale.
Sonomètre intégrateur et enregistreur - Serveur Web embarqué.
Il reprend toutes les fonctions de l'AFF17, en permettant aussi l'enregistrement des niveaux
sonores en LEQ 1mn,5mn,10mn,60mn.
Un port USB permet la mise à jour du firmware.
La mémoire permet de conserver les données sur les deux mois précédents.
Le format des données est disponible en texte en CSV( excel) ou en crypté.
C'est l'AFFseries-2 qui crypte les données. Il n'existe pas de logiciel de cryptage mais un logiciel de
décryptage, ce qui permet de disposer de données non falsifiables. Ce format est parfois demandé
par les autorités.
Sonomètre intégrateur et enregistreur - Serveur Web embarqué.
Il reprend toutes les fonctions de l'AFF25 mais en plus il permet l'enregistrement des niveaux
sonores en LEQ 8 et 16 heures. Il est plus particulièrement destiné à la visualisation et
l'enregistrement des niveaux de pression acoustique dans le cadre de la protection des travailleurs
contre le bruit.

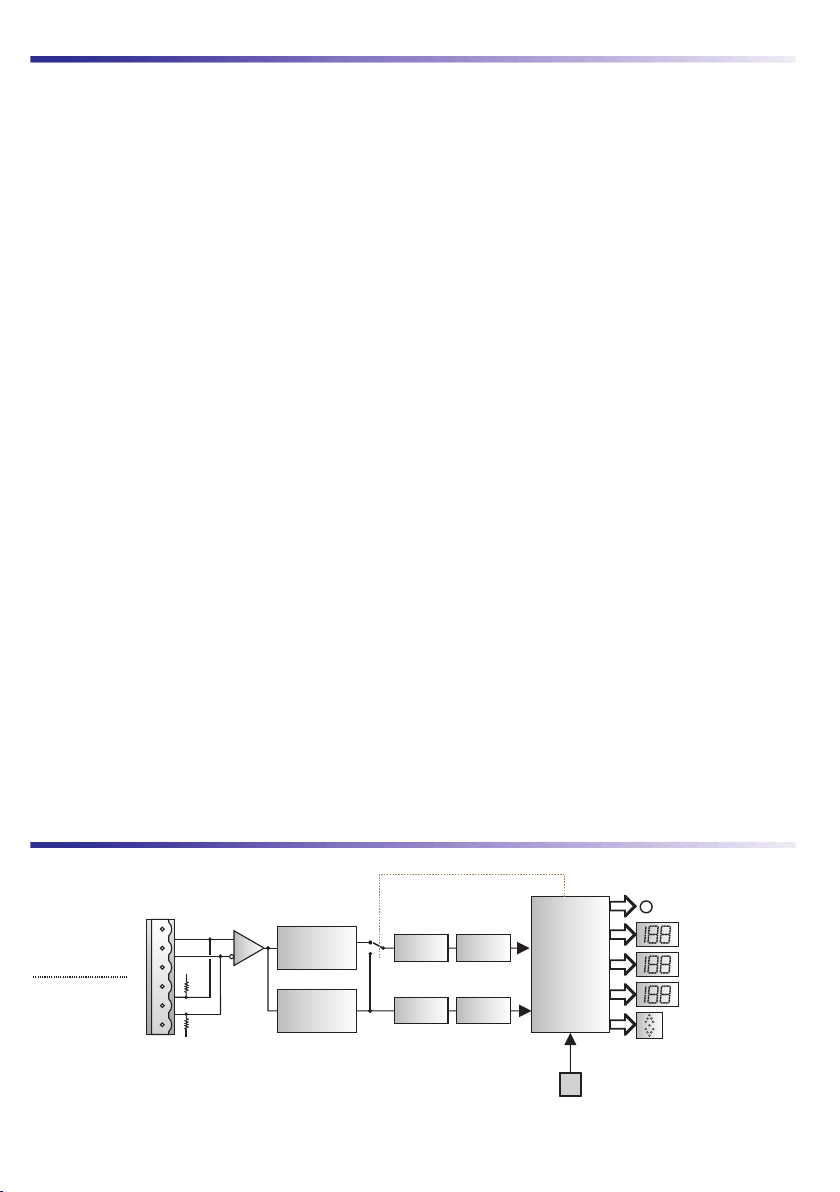

AMIX - AFFseries-2
ENTREE
(sans alimentation
fantôme)
ENTREE MICRO
(avec alimentation
fantôme)
V+
V+
Phoenix 6pts
Filtre Pondération
A
Filtre Pondération
C
LOG / RMS
LOG / RMS
A / N
A / N
DSP
Moyenne LAEQ
& Calcul du CRETE
AFFICHEUR PRINCIPAL
AFFICHEUR SECONDAIRE
AFFICHEUR CRETE
INDICATEUR TENDANCE
LAN
DESCRIPTION
SYNOPTIQUE
A ou C
OFFSET ON
5FRANCAIS

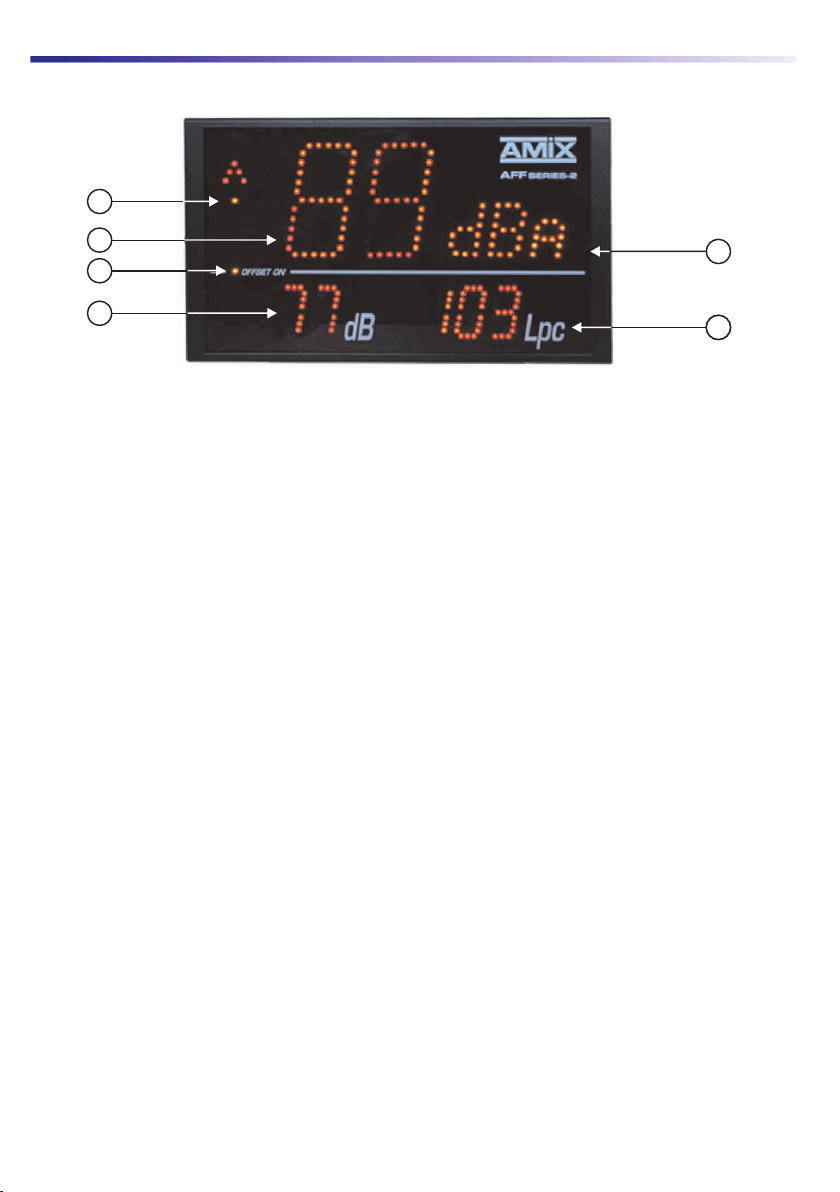

A ) Affichage de l’évolution de la pression acoustique (tendance) basé sur le Leq 1 mn.
B ) Affichage principal paramètrable en pondération A ou C. La moyenne affichée est
sélectionnable dans la liste suivante à l’aide du serveur web:
[Leq 1 seconde pondérée A ou C.
[Leq 1 minute pondérée A ou C.
[Leq 5 minutes pondérée A ou C.
[Leq 10 mn pondérée A ou C.
[Leq 60 mn pondérée A ou C.
Il permet aussi l’affichage des codes d’erreurs.
D ) Affichage secondaire paramètrable en pondération A ou C. La moyenne affichée est
sélectionnable dans la liste suivante à l’aide du serveur web:
[Leq 1 seconde pondéréeA ou C.
[Leq 1 minute pondérée A ou C.
[Leq 5 minutes pondérée A ou C.
[Leq 10 mn pondérée A ou C.
[Leq 60 mn pondérée A ou C.
Cet afficheur peut être désactivé à l’aide du logiciel.
E ) Affichage de niveau crête pondérée C. Cet afficheur peut être désactivé à l’aide du logiciel.
F ) Cellule photo-électrique associé au réglage automatique de la luminosité.
C ) Témoin lumineux indiquant la présence d’un offset (il est configurable dans les pages
web)
AMIX - AFFseries-2
F
E
A
B
D
C
FACE AVANT
1 ) Embase 4 points mâle débrochable d’alimentation :
FRANCAIS 6
Câblage du connecteur
d’alimentation.
1
4
V+
Gnd
1 2
5
3
4
AMIX - AFFseries-2
FACE ARRIERE
www.amixaudio.com
V+
DC SUPPLY
1
2
3
4From SNA
(without phantom supply)
From CAP 20
(with phantom supply)
+
-
+
-
1
2
3
4
5
6
DC supply : 12 Volts 400 mA
1
+
-
V+
SENSOR
OPTO MOS 2
8
OPTO MOS 1
Made in France (Fr)
AFF 25
AFF 32
AFF 17
LAN
GPO1
GPO2
2 ) Embase 6 points mâle débrochable.
Pour CAP 20
avec alimentation fantôme( )
+
-
+
-
1
2
3
4
5
6
mode SNA
- Si l’AFFseries-2 est branché sur un SNA,
relier le point 2 et 3 de ce connecteur.
- Dans les autres cas, ne pas mettre le
strap.
Fiche D
sur le SNA boîtier
(voir notice SNA page 10)
+
-
1 paire blindée
Fiche
de l’AFF series
+
-
Câblage avec un SNA boîtier:
ATTENTION : Configurer l’AFF en
liaison SNA. Strap à relier sur le
connecteur d’alimentation 1 .
Pour SNA
(sans alimentation fantôme)
Câblage avec un SNA Rack : Fiche AFF series
Fiche XLR Fem
à relier sur Adu SNA rack
(voir notice SNA page 15)
12
12
3
+
-
+
-
3
2
11 paire blindée
7FRANCAIS
4 ) Embase RJ45 pour la liaison réseau éthernet (LAN)
5 ) Embase USB de type B pour la mise à jour éventuelle du Firmware.
Liste des erreurs pouvant être affichées sur l’afficheur central (B).
E2 : Défaut liaison capteur.
[En pondération A, la plage de mesure des Leq 10 minutes, 5 minutes, 1 minute et 1 seconde
est de 60 dB(A) à 122 dB(A).
Cependant, il est possible d’avoir en option une plage de mesure allant de 40 dB(A) à 102
dB(A).
[En pondération C, la plage de mesure crête est de 70 dB(C) à 132 dB(C).
Cependant, il est possible d’avoir en option une plage de mesure crête allant de 50 dB(C) à
112 dB(C).
AMIX - AFFseries-2
FACE ARRIERE
PLAGE DE MESURE
LISTE DES ERREURS
Suite
CMD1
1
2
3
4
5
6
7
8
V+
CMD2
Câblage interne des OPTO MOS
Remarque :
Chaque OPTO MOS peut être assimilé à un relais
et en possède tous les avantages (signaux
alternatifs possibles, pas de câblage). Une
limitation en courant est incluse et fixée à 200mA.
1+
-V+
SENSOR
OPTO MOS 2
OPTO MOS 1
8
Les Leds GPO1 et GPO2 visualisent l’état de GPO1 et
GPO2 et permettent aussi de retrouver l’adresse IP de
l’appareil (voir page 10)
3 ) Embase RJ 45 contenant des sorties relais OPTO MOS qui correspondent aux
dépassements du niveau d’alarme.
GPO1
GPO2

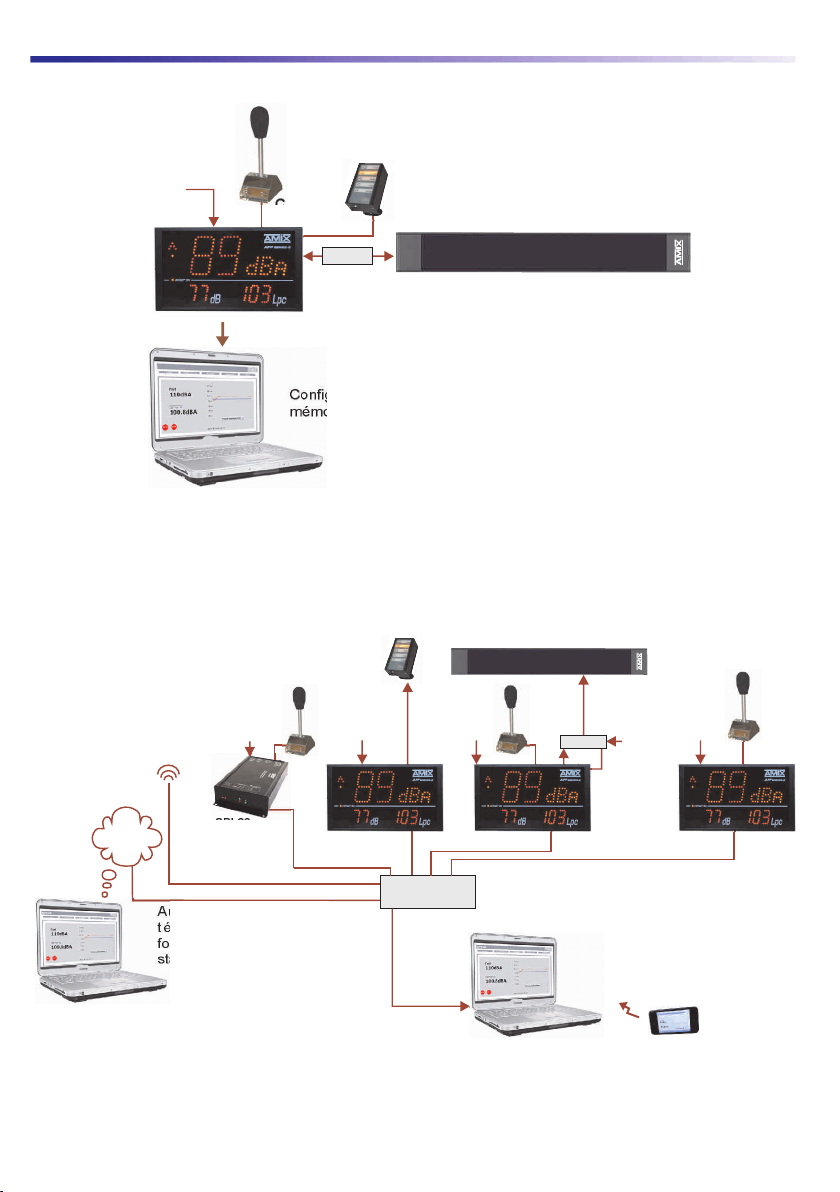

INTEGRATION
Configuration,
mémoire interne de l’AFFseries-2.
analyse et consultation de la
[Intégration en autonome
[Intégration en réseau LAN
AFF05 ou/et AFF40
ATTENTION !! WARNING !!
PCS340
PS 12V
CAP20
AFF series-2
(AFF17 - AFF25 - AFF32
PS 12V
SPL20
AFF05
SWITCH
ATTENTION !! WARNING !!
PS 5V PCS340 PS 12VPS 12VPS 12V
Wifi
LAN
Configuration, analyse et
consultation de la mémoire
interne de l’AFFseries.
Permet la visualisation des
niveaux sonores par
5 barres lumineuses
Affichage en texte d’un
niveau excessif
AFF40
AFFseries
Afficheur de pression
acoustique
Possiblilité de connecter plusieurs
équipements sur le même réseau
Aucun logiciel spécifique à
télécharg e r. L’ AFFseries - 2
fonctionnent avec un navigateur
standard.
Wifi
LAN /
WLAN
Possibilité de consulter sur un
équipement portable (réseau wifi)
si le switch dispose de cette
option.
FRANCAIS 8AMIX - AFFseries-2

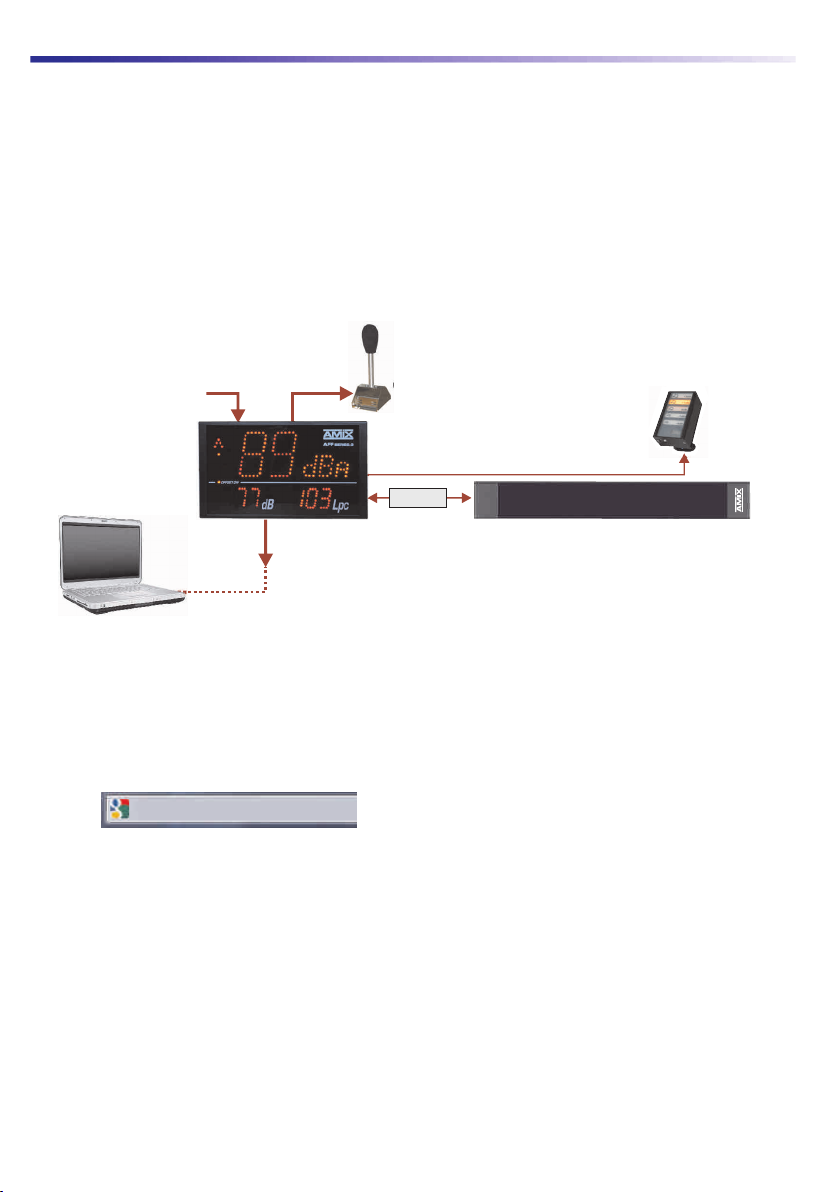

Il est recommandé d’établir tous les raccordements avant de mettre l’appareil sous tension.
A/ Branchements :
[Brancher le capteur CAP20 à l’afficheurAFFseries-2.
[Pour alimenter l’afficheur, connecter le à l’alimentation fournie.
[Pour une première utilisation, connecter votre AFFseries-2 directement à votre ordinateur
en utilisant son port RJ45 (noté LAN sur la face arrière de l’appareil). Attention, utiliser un
câble croisé.
[Si vous souhaitez exploiter les boucles sèches de sortie, utiliser un deuxième
câble éthernet. Connecter la sortie GPO1 / GPO2 de votre AFFseries-2 à un appareil
extérieur comme par exemple un afficheur AFF05, AFF40 ... Dans le cas contraire, ne rien
connecter.
B/ Mise en route :
[Utilisation en autonome :
L’AFFseries-2 embarque un serveur web, permettant ainsi de le contrôler avec votre
navigateur internet favori. Ouvrer votre navigateur web, taper l’adresse IP de l’AFFseries-2
dans la barre d’adresse, puis appuyer sur entrée.
[Utilisation en réseau :
Utiliser un câble éthernet pour connecter votre AFFseries-2 au réseau en utilisant son port
RJ45.
Attention : Pour fonctionner correctement l'adresse IP de l’AFFseries-2 doit être d'une
part unique dans le sous réseau, et d'autre part elle doit appartenir à la plage d'adresse IP
disponible. Si le PC ou le routeur, sur lequel l’AFFseries-2 est branché, est dans un autre
sous réseau, il faudra mettre le PC dans le même sous réseau que l’AFFseries-2, et
ensuite changer l'IP de l’AFFseries-2. Pour cela , reportez-vous à la procédure décrite en
annexe, dans “outils techniques”.
GUIDE D’INSTALLATION
Vous pouvez maintenant visualiser les pages Web, qui vous permettront de
d’analyser et de consulter la mémoire interne de l’AFFseries-2.
configurer,
Attention en cas de difficultés, voir la procédure à suivre en annexe dans “outils techniques” .
http:// 192.168.0.25
En sortie d’usine l’ adresses IP des afficheurs AFFseries-2 est:
LAN
RJ45
GPO 1 OUT / GPO2 OUT
(pour relier un afficheur AFF05 et/ou
un afficheur AFF40 par exemple)
ATTENTION !! WARNING !!
PCS340
PS 12V CAP20
AFFseries-2
9FRANCAISAMIX - AFFseries-2
GUIDE D’INSTALLATION
Suite
C/ Perte de l’adresse IP :
Si vous avez changé l’adresse IP de l’AFFseries-2 et que vous l’avez perdue, alors il est possible
de la retrouver en suivant la procédure suivante :
[Munissez-vous d’un stylo et d’un papier pour écrire l’adresse IP. Débrancher et
rebrancher 2 fois successivement le connecteur du capteur-micro (connecteur 6 pts
débrochable en face arrière de l’afficheur) afin de lire l’adresse IP sur les indicateurs
GPO1 et GPO2.
Prenons un exemple : adresse IP de : 192.168.0.96
La led du GPO1 indique l'adresse IP, la led du GPO2 indique les points
entre les nombres. Exemple :
“1”: un clignotement de la led GPO1,suivi d'un blanc.
“2”: deux clignotements de la led GPO1,suivi d'un blanc.
“9”: neuf clignotements de la led GPO1,suivi d'un blanc.
“0”: un long clignotement de la led GPO1,suivi d'un blanc.
“.” : un clignotement de la led GPO2,suivi d'un blanc
GPO1
GPO2
1 9 2 . 1 6 8 . 0 . 9 6
1 clignotement GPO1, puis
9 clignotements GPO1,puis
2 clignotements GPO1.
1 clignotement GPO1, puis
6 clignotements GPO1,puis
8 clignotements GPO1.
1 clignotement GPO2
1 clignotement GPO2
1 long clignotement GPO1
1 clignotement GPO2
9 clignotements GPO1, puis
6 clignotements GPO1.
RJ45 en face arrière
de l’AFFseries 3
FRANCAIS 10 AMIX - AFFseries-2

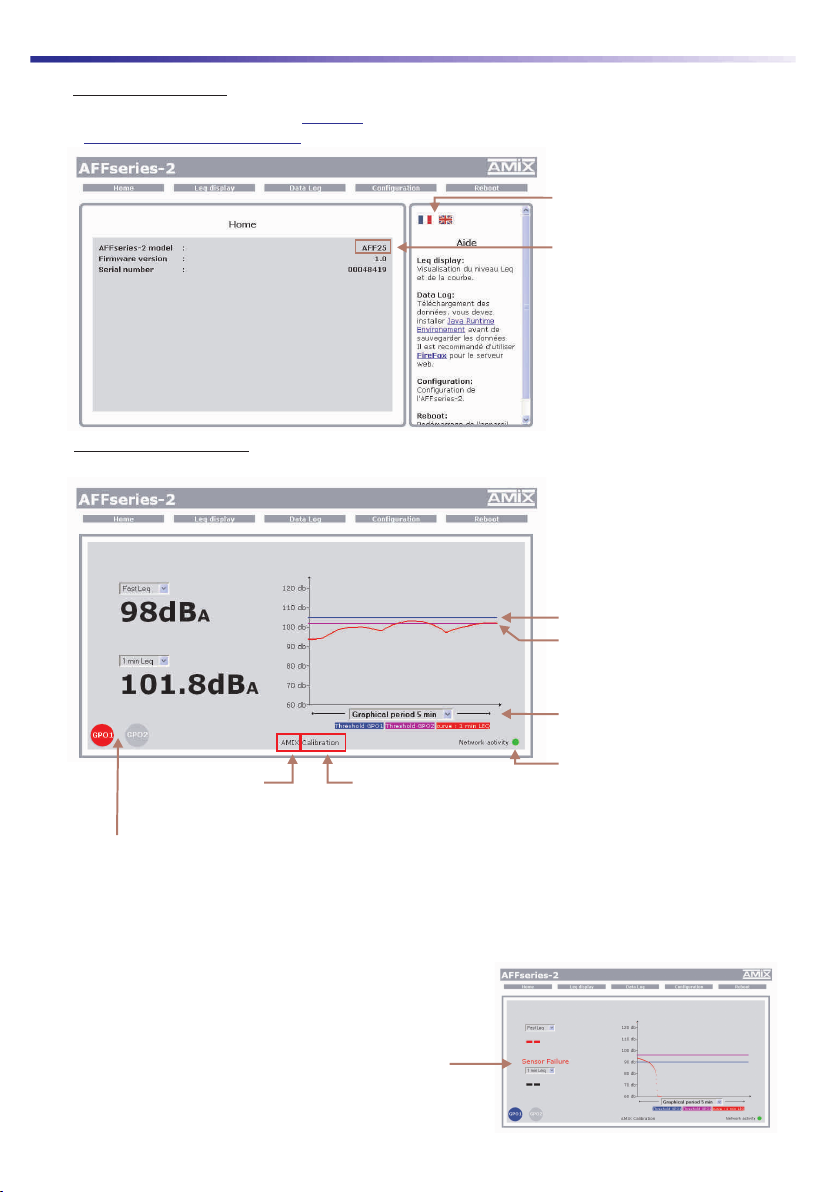

INTERFACE WEB
A / Le menu principal
B / Visualisation du Leq
Plusieurs choix possibles : Leq1mn, Leq 5mn, Leq 10mn ou Leq1heure
Choix de la période du
graphique
Le voyant est allumé lorsqu’une
activité est détectée sur le réseau
En bleu, seuil du GPO1
En violet, seuil du GPO2
Image des opto-mos en face arrière. Ces indicateurs s’allumeront lorsque la valeur du Leq choisi
sera supérieure au seuil indiqué dans la page “Configuration interne de l’AFFseries-2”
Remarque :
[F11 sur le clavier affiche la page en plein écran.
[F11 de nouveau permet de quitter le plein écran
[CRTL + molette de la souris permet de faire un “zoom”
[CRTL Ø permet d’enlever le “zoom”.
[Si vous oubliez par exemple de brancher
un capteur, une indication sur l’écran
apparaîtra :
Indication si défaut capteur
11 FRANCAISAMIX - AFFseries-2
L’aide est soit en français, soit en
anglais, selon le drapeau sélectionné.
Modèle de l’AFFseries
Il est recommandé d'utiliser dans cette partie du serveur. Veuillez aussi installer
avant de sauvegarder les données.
FireFox
Java runtime environement
Localisation dans le site,
paramétrée dans le menu
de configuration
Nom du site
paramétré dans le
menu de configuration
FRANCAIS 12 AMIX - AFFseries-2
INTERFACE WEB
Suite
En cliquant une fois sur la valeur du Leq (clic gauche sur la souris), une fenêtre de
“pop up” s’ouvre :
Menu permettant de choisir le Leq à visualiser
En cliquant de nouveau une fois sur la valeur du Leq (clic gauche sur la souris),
une autre fenêtre de “pop up” s’ouvre :
Fenêtre permettant de visualisation sur
l’écran de l’ordinateur.
l’afficheur AFF05
C / Historique : le téléchargement des données
INTERFACE WEB
Suite
2 choix de type d’analyse : l’analyse fine et l’analyse longue

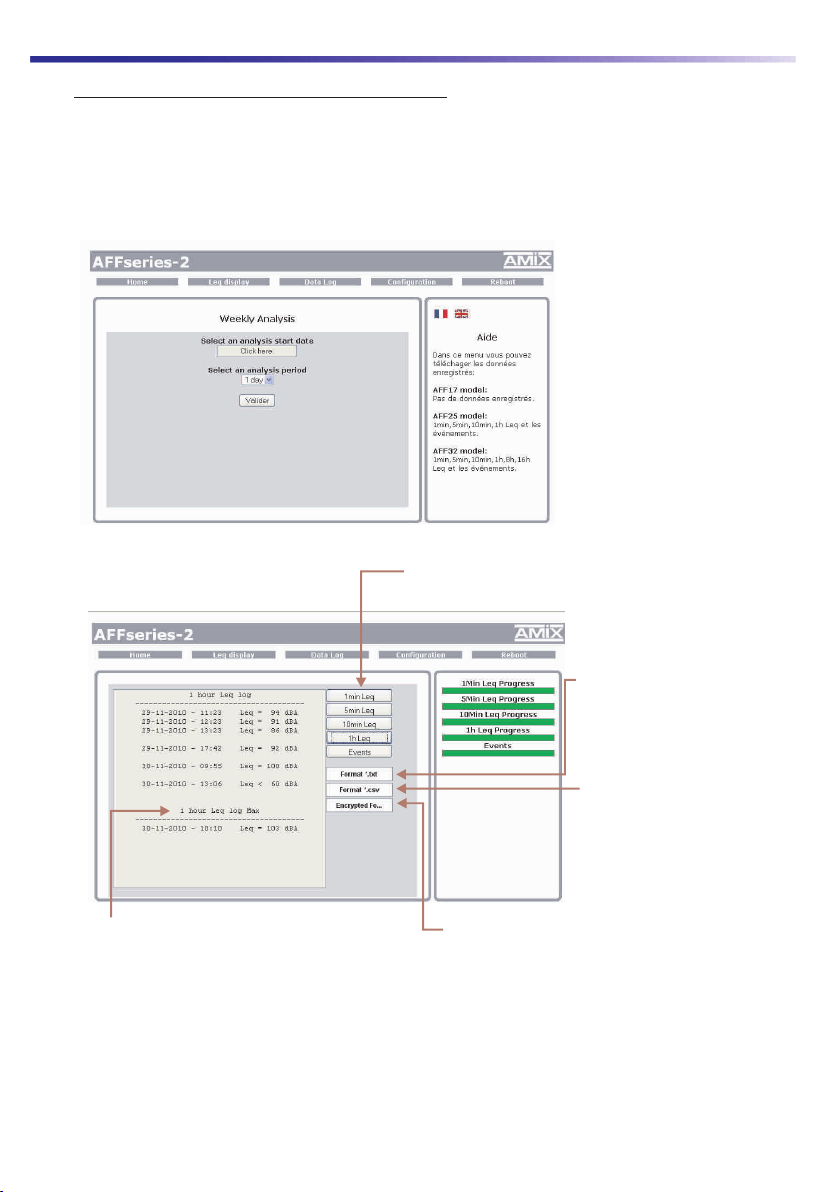

[L’analyse fine : de 1 à 7 jours.
Dans ce mode il est possible de télécharger :
- les Leq 1min,5min,10min,1h et les événements pour l’ afficheurAFF25
- les Leq 1min,5min,10min,1h, 8h et 16h et les événements pour l’afficheurAFF32 .
Téléchargement des niveaux Leq
Calcul du Leq 1H max (à partir du Leq5
minutes) pendant la période d’analyse.
Enregistrement
du fichier sous
un format texte . Pour l’ouvrir,
utiliser le logiciel “Word”, ou à
défaut “Word pad”.
sur le bureau de
votre ordinateur,
Enregistrement
du fichier sous
un format “Excel”. Pour l’ouvrir,
utiliser le logiciel “Excel”. Vous
pouvez ainsi tracer une courbe.
sur le bureau de
votre ordinateur,
Enregistrement
du fichier sous un format crypté. Pour l’ouvrir,
utiliser le logiciel de décryptage, disponible sur le
site Limitation Sonore (
sur le bureau de votre ordinateur,
Pour ouvrir le fichier décrypté, utiliser le logiciel
“Word”, ou à défaut “Word pad”.
www.limitationsonore.com).
Il n’existe pas de logiciel de cryptage, c’est
l’afficheur AFFseries-2 qui crypte, permettant ainsi
de disposer de données non falsifiables.
Note : une fenêtre permet de sauter cette étape car
ce cryptage demande un certain temps.
Cliquer dans ces cases pour visualiser les différentes
valeurs des Leq et les événements de la période
souhaitée. Ces données sont affichées sous forme de
tableau.
Indiquer la date de début
d’analyse souhaitée, ainsi que
la durée d’analyse (de 1 jour à
7 jours), puis valider. Le
téléchargement des données
commence, et un nouvel écran
apparaît.
Attention : l’afficheur AFF17
n’enregistrant pas, il est
impossible de télécharger
ses données .
13 FRANCAISAMIX - AFFseries-2

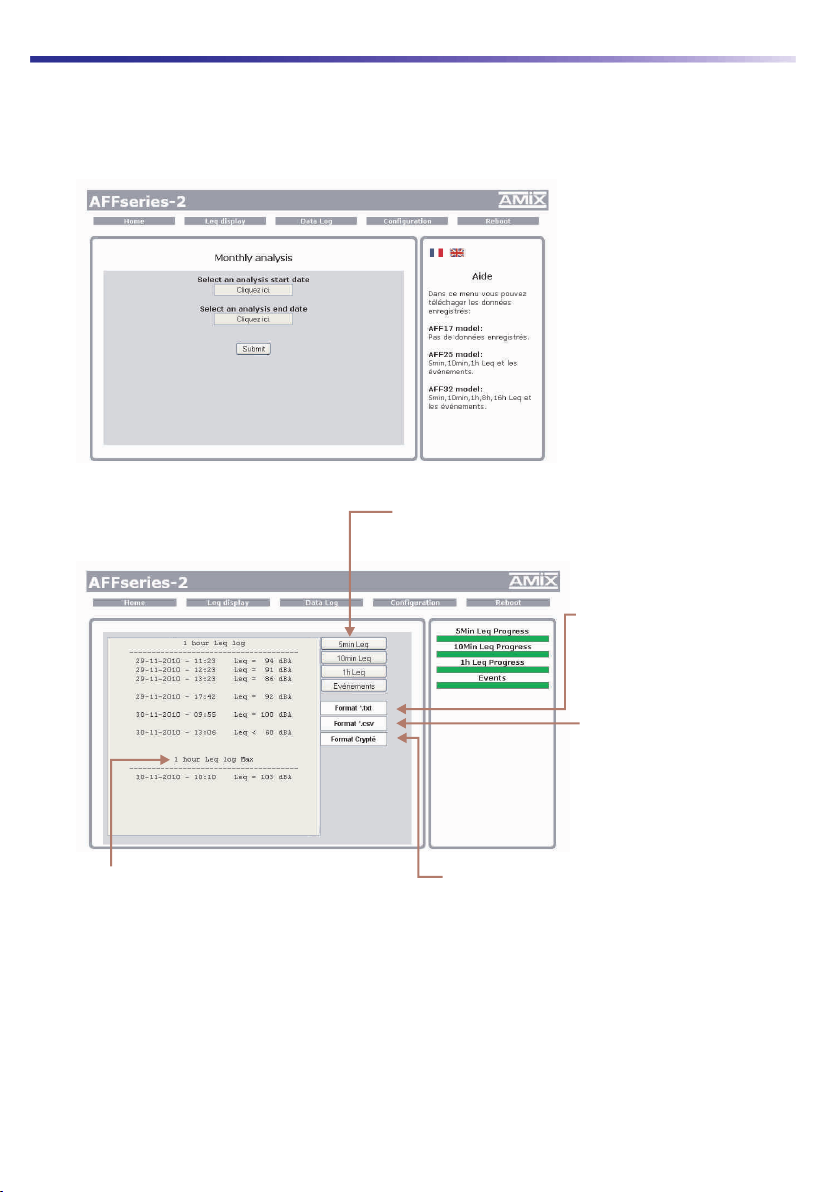

[L’analyse longue.
Dans ce mode il est possible de télécharger :
- les Leq 1min,5min,10min,1h et les événements pour l’ afficheurAFF25
- les Leq 1min,5min,10min,1h, 8h et 16h et les événements pour l’afficheurAFF32 .
Indiquer les dates de début et de
fin d’analyse souhaitées, puis
valider. Le téléchargement des
données commence, et un
nouvel écran apparaît.
Cliquer dans ces cases pour visualiser les différentes
valeurs des Leq et les événements de la période
souhaitée. Ces données sont affichées sous forme de
tableau.
Attention : l’afficheur AFF17
n’enregistrant pas, il est
impossible de télécharger
ses données .
FRANCAIS 14 AMIX - AFFseries-2
INTERFACE WEB
Suite
Enregistrement
du fichier sous
un format texte . Pour l’ouvrir,
utiliser le logiciel “Word”, ou à
défaut “Word pad”.
sur le bureau de
votre ordinateur,
Enregistrement
du fichier sous
un format “Excel”. Pour l’ouvrir,
utiliser le logiciel “Excel”. Vous
pouvez ainsi tracer une courbe.
sur le bureau de
votre ordinateur,
Enregistrement
du fichier sous un format crypté. Pour l’ouvrir,
utiliser le logiciel de décryptage, disponible sur le
site Limitation Sonore (
sur le bureau de votre ordinateur,
Pour ouvrir le fichier décrypté, utiliser le logiciel
“Word”, ou à défaut “Word pad”.
www.limitationsonore.com).
Il n’existe pas de logiciel de cryptage, c’est
l’afficheur AFFseries-2 qui crypte, permettant ainsi
de disposer de données non falsifiables.
Note : une fenêtre permet de sauter cette étape car
ce cryptage demande un certain temps.
Calcul du Leq 1H max (à partir du Leq5
minutes) pendant la période d’analyse.
INTERFACE WEB
La modification des paramètres dans ce menu de configuration est protégée par un mot de
passe. En sortie d’usine, le mot de passe de l’AFFseries-2 est Avant de configurer tous
vos paramètres, veuillez modifier ce code d’accès.
1052.
Suite
INTERFACE WEB
D / Le menu de configuration
[Réglage de la date et de l’heure
Suite
[Modification du mot de passe
Mot de passe oublié : en nous faisant parvenir ce code de récupération, nous serons à
même de vous communiquer votre mot de passe.
Cliquer sur le bouton "synchroniser" afin de synchroniser la date et
l'heure de l’AFFseries-2 à la date et l'heure du PC.
(Il est préférable de synchroniser son PC sur l’horloge parlante avant
cette étape)
Pour modifier
la sortie usine, veuillez entrer le
code d’origine 1052, puis taper
votre nouveau code.
Attention : le mot de passe est
constitué uniquement de 4
chiffres.
le mot de passe à
15 FRANCAISAMIX - AFFseries-2
En cochant cette case, vous
validez le changement d’heure
automatique (passage de
l’heure d’hiver à l’heure d’été et
inversement).
[Paramètres IP
Choisissez une IP fixe à attribuer à l’AFFseries-2. Elle doit se trouver dans le même sous
réseau que votre routeur.
Exemple 1 :
si IP routeur est 192.168. .1 alors IPAFFseries-2 sera : 192.168. .xxx
(xxx est compris entre 2 et 254)
1 1
Exemple 2 :
si IP routeur est 192.168. .1 alors IPAFFseries-2 sera : 192.168. .xxx
(xxx est compris entre 2 et 254)
Attention : - l’IP doit être unique dans le sous réseau.
- Après avoir changé l’adresse IP, n’oubliez pas de taper la nouvelle adresse
IP de l’AFFseries-2 dans la barre d’adresse, puis appuyer sur “Entrée”.
0 0
Suite
INTERFACE WEB
http:// 192.168.x.xxx
[Configuration interne de l’appareil
Dans ce menu, il est possible de configurer :
[Le site
[La localisation précise sur le site
[L’offset
[Le seuil de déclenchement des optocoupleurs 1 et 2.
[La pondération temporelle de chaque opto coupleur.
[La pondérationAou C.
Cochez cette case si vous voulez visualiser sur l’AFFseries-2 les
données mesurées par un SPL20 à condition que l’afficheur et le
SPL20 soient dans le même réseau. N’oubliez pas de renseigner
l’adresse IPdu SPL20 en dessous.
L’afficheurAFFseries-2 récupère les données envoyées sur le réseau
par le SPL20 (affichage et les GPO1 et GPO2 du SPL20). Dans ce
mode l’afficheur n’a pas besoin de capteur (voir exemple 1). Si un
capteur est connecté, les mesures de celui-ci sont consultables par
l’adresse IPde l’AFFseries-2.
FRANCAIS 16 AMIX - AFFseries-2
SPL20
SWITCH
PS 5V
PS 12V
LAN
Exemple 1 d’intégration
Suite
INTERFACE WEB
Donner un nom de site,
ainsi qu’une localisation.
Ces noms apparaîtront sur
la courbe dans le menu
"Visualisation LEQ"
Choisir un seuil de commutation,
et un Leq sur lequel sera
déclanché l'opto-mos 1. Faire de
même pour l’opto-mos 2.
Si vous cochez la case “BlinkAFF”,
alors l’affichage centrale de
l’AFFseries-2 clignotera quand la
valeur du Leq mesuré dépassera
le seuil GPO1.
La valeur d’offset est à
appliquer au niveau mesuré
p a r l e c a p t e u r p o u r
correspondre à un niveau
"public". Si l’offset est différent
de 0, une indication se trouve
en face avant de l’AFF.
Attention : n’oublier pas de
cocher la case si vous branchez
un afficheur AFF05 sur la sortie
GPO2, sinon l’affichage sur
l’AFF05 sera erroné.
Choix entre la pondération A, ou la
pondération C pour tous les
affichages Leq et Fast. L’affichage
crête est en pondération C
Une fois tous les paramètres configurés, n’oublier pas de sauvegarder.
17 FRANCAISAMIX - AFFseries-2
Choix du Leq pour l’afficheur
central: Fast, Leq1mn, 5mn, 10mn,
60mnoudésactiver l’afficheur.
Choix du Leq pour l’afficheur en bas à
gauche:
Fast, Leq1mn, 5mn, 10mn,
60mnoudésactiverl’afficheur.
Choix d’afficher ou non le crête sur
l’afficheurenbasàdroite.
Réglage de l’intensité des
afficheurs de l’AFFseries-2 en
mode manuel.
Réglage de l’intensité des
afficheurs de l’AFFseries-2 en
mode automatique :
- “Indoor” [Intensité min
- “Outdoor” [Intensité max.
N’oubliez pas de sauvegarder vos modifications!
Alimentation Courant Continu: 12 Volts, 400mA
Dimensions :265 x 150 x 35 mm
Poids :2 kg (AFF + Capteur + Pied)
Attention !!!
[Ne jamais faire fonctionner cet équipement sans le raccordement à la terre.
[Assurez-vous de la qualité de la terre avant la mise en route.
[Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
[Eviter l'exposition à de trop fortes températures.
[Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
[Ne pas obstruer les ouïes d’aération.
La gamme AFF SERIES-2 est conforme aux normes suivantes :
En60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la
directive 73/23/EEC, 89/336/EEC et 93/68/EEC.
CARACTERISTIQUES
INFORMATIONS
AFFseries-2:
CAP20:
[
[
Sonomètre intégrateur
[Pondération A: Classe 1 suivant IEC61672-1 juin 2003
[Pondération C: Classe 1 suivant IEC61672-1 juin 2003
Capteur de pression acoustique
Pondération fréquencielleA : Classe 2 selon la norme IEC61672-1 Juin 2003
Pondération fréquencielle Z: Classe 2 selon la norme IEC61672-1 Juin 2003
FRANCAIS 18 AMIX - AFFseries-2
Suite
INTERFACE WEB

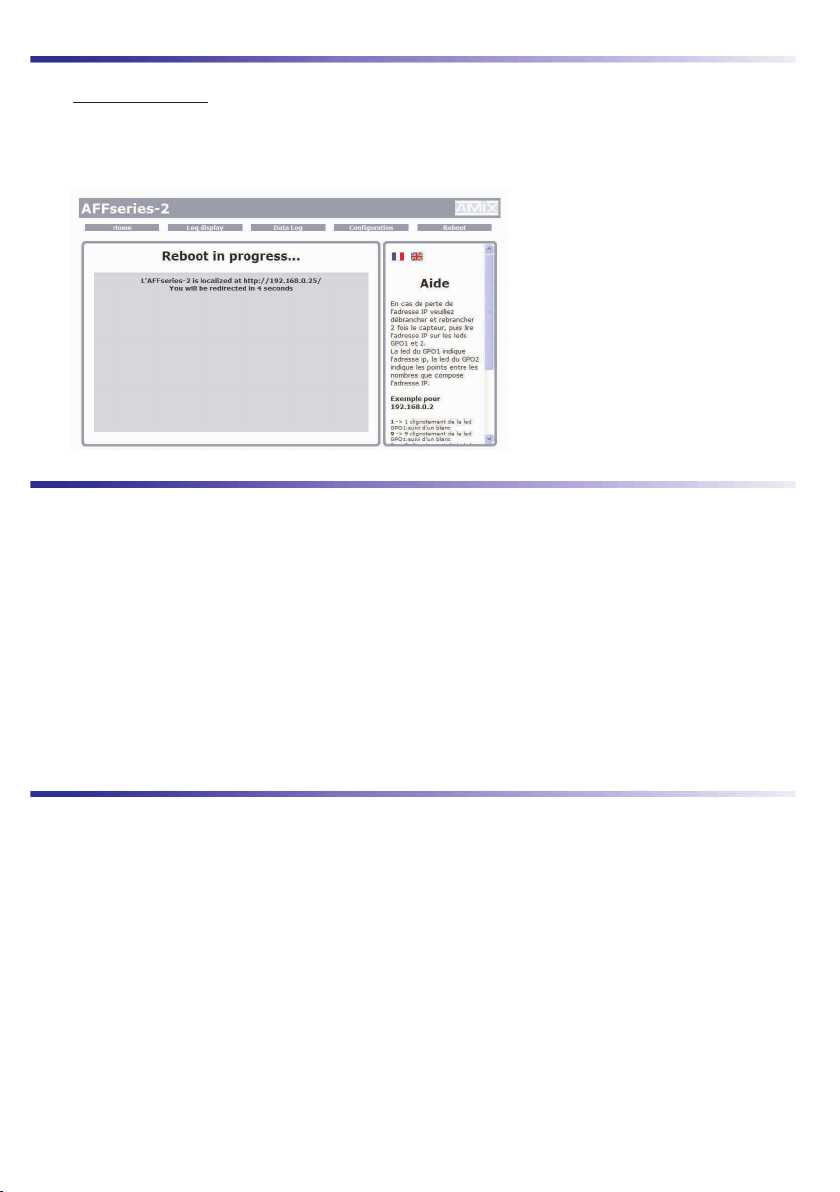

E / Le menu reboot
Ce menu vous permet de redémarrer l’AFFseries-2.En cliquant sur “redémarrez”,
cet écran apparaîtra :
- Cliquer sur “Connexions réseau et Internet ”, puis cliquer sur “Connexions réseau”
- Une fenêtre s'ouvre avec la liste de vos cartes réseaux.
Cliquer droit sur la carte réseau sur laquelle est
branché l’appareil puis cliquer sur “propriétés”.
La fenêtre de droite apparaîtra alors :
- Aller dans le “Panneau de configuration”
SOUS WINDOWS XP
Pour fonctionner correctement l'adresse IP de l’ doit être d'une part unique dans le
sous réseau, et d'autre part elle doit appartenir à la plage d'adresse IP disponible.
Procédure pour l'installation:
Si le PC ou le routeur, sur lequel l’ sera branché, est dans un autre sous réseau
(ex : 192.168.1.14 avec masque de sous réseau 255.255.255.0) il faudra mettre le PC
dans le même sous réseau que l’ , et ensuite changer l'IP de l’ . Pour
cela :
AFFseries-2
AFFseries-2
AFFseries-2 AFFseries-2
Cliquer sur Protocole Internet et de
nouveau cliquer sur propriétés.
ANNEXE : OUTILS TECHNIQUES
19 FRANCAISAMIX - AFFseries-2
Votre adresse IP est maintenant fixe.
[Si vous utiliser votre AFFseries-2 en autonome,
Dans le menu “Configuration IP” du serveur WEB choisissez une adresse IP dans la plage
d'adresse IP disponible dans le sous-réseau de destination (réseau dans lequel l’AFFseries-2
sera installé).
Exemple :
IP routeur : 192.168.1.1
IPAFFseries-2 : 192.168.0.25
Si le masque de sous réseau du routeur est 255.255.255.0, l’AFFseries-2 sera en dehors des
adresses IP disponibles dans ce sous réseau .
Changer l'adresse IP de l’AFFseries-2 par une adresse à l'intérieur du sous réseau (ex :
)
Vous pouvez maintenant connecter l’AFFseries-2 au routeur de destination.
Le PC utilisé pour exécuter cette procédure ne sera plus dans le sous réseau, veillez à le
remettre dans sa configuration d'origine .
Vous pouvez désormais accéder à l’AFFseries-2 via un navigateur Web (ex : Firefox, Internet
explorer).
[Si vous utiliser votreAFFseries-2 en réseau, vous devez poursuivre la procédure :
Ouvrer votre navigateur web, taper l’adresse IP de l’AFFseries-2 dans la barre d’adresse, puis
appuyer sur entrée.
vous pouvez maintenant visualiser les pages
Web, qui vous permettront de configurer, d’analyser et de consulter la mémoire interne de
l’afficheur.
192.168.1.25
Suite
Vous pouvez maintenant visualiser les pages Web, vous permettant ainsi de
d’analyser et de consulter la mémoire interne de l’AFFseries-2.
configurer,
- Cliquez sur l'option “Utiliser l'adresse IP suivante:”
et fixez une adresse IP dans le même sous réseau
que l’AFFseries-2 (ex : 192.168.0.29).
- Cliquez sur OK puis de nouveau OK.
http:// 192.168.1.25
http:// 192.168.0.25
ANNEXE : OUTILS TECHNIQUES
En sortie d’usine l’adresse IP des afficheursAFFseries-2 est:
FRANCAIS 20 AMIX - AFFseries-2
Other manuals for AFFseries-2
2
Table of contents
Languages:
