AOB BOG Circle of Death 1116634 User manual

GROUND BLIND
© Copyright 2020 American Outdoor Brands.
All Right Reserved.
#1125561 Rev.B

Carriage Bolt
M6 x 35mm
11 Pieces
Carriage Bolt
M6 x 30mm
62 Pieces
Flange Locknut
73 Pieces
10mm Wrench
NOT INCLUDED
5

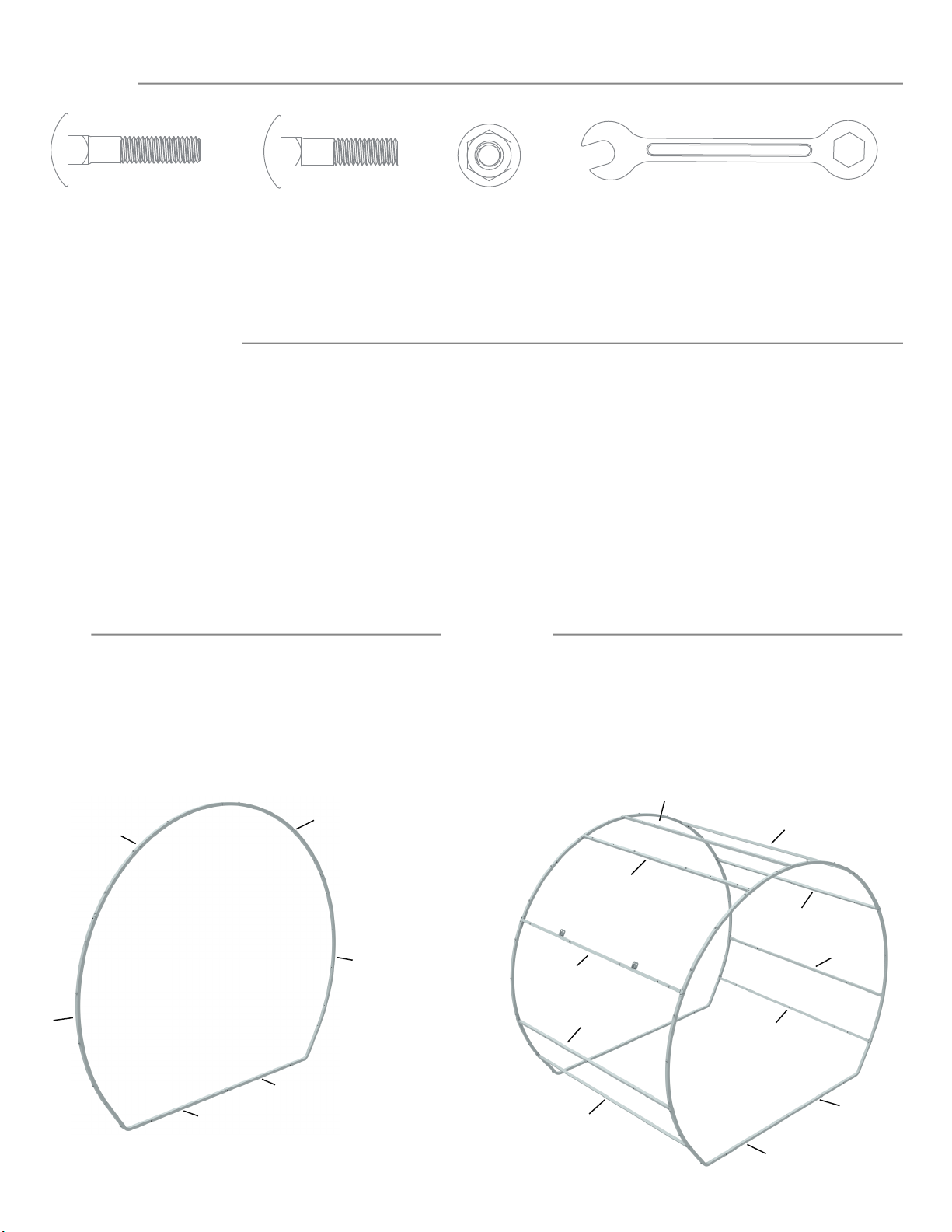

STEP 1
HARDWARE
NOTES BEFORE ASSEMBLY
Assemble the necessary components to create the 2 ends.
Connect the pieces together only, do not use any hardware yet.
Each connection point is marked with a number. Each number
connects to the next. For example, 1 connects to 2, 2 connects
to 3, etc. Only 1 end is shown here.
• Check to make sure you have all of the required parts and hardware. If you find damaged or missing parts in a newly purchased
product, please contact BOG® customer service, do not return product to the store where it was purchased.
• Hand tighten all hardware until assembly is finished. Once assembly is complete, go back and tighten all nuts using a 10mm wrench.
Do not over tighten as this may damage the frame and negatively aect the performance.
• Most parts of this model are manufactured to be universal in use, so there may be some parts containing holes that will not be used
for assembly. To minimize confusion in the assembly process, please read these instructions in entirety before beginning.
STEP 2
Using the M6 x 30mm carriage bolts and 6mm flange locknuts,
connect the crossbars to each end. Not all crossbars are
universal. See the below illustration for proper location of each
crossbar. Hand tighten only! Do not tighten with wrench until
told to do so.
8
7
7
7
7
1
2
7
7
10
9
6
1
2
3
4

STEP 5
Using the M6 x 35mm carriage bolts and 6mm flange locknuts,
attach the waterfowl door to the flanges located on the #10
crossbar
STEP 3
Using the M6 x 35mm carriage bolts and 6mm flange locknuts,
connect the vertical support bars on each end. Hand tighten
only! Do not tighten with wrench until told to do so.
STEP 4
Using an M6 x 35mm carriage bolt and 6mm flange locknut,
attach the locking latch to the underside of the waterfowl door.
STEP 6
Using the M6 x 30mm carriage bolts and 6mm flange locknuts,
attach the metal straps around the outside of the blind. Refer to
the illustration below to ensure you place the straps in the
correct location.
12
12 12
13
12

STEP 7 STEP 11
Using a 10mm wrench, securely tighten all nuts and bolts being
careful not to overtighten.
The final step is to anchor the blind to the ground. Using the
stakes provided, step or hammer a stake into the ground in
each corner of the blind, ensuring it captures the frame when
fully in the ground.
STEP 8
It’s time to attach the cover. The ends must be covered first.
Find the center snap on the end cover and snap it to the frame.
Continue to work your way around the end, ensure all snaps
have been snapped to the frame.
STEP 9
Once the ends are on, the remaining side cover can be attached
to the blind. Drape the side cover over the blind. Find the bottom
most snap on the side cover and match it to the bottom snap on
the end cover. Snap the side cover to the end cover. Work your
way around, ensure all snaps on the side cover have been
snapped to both end covers.
STEP 10
Using the same method as used to attach the main cover, snap
the waterfowl door cover to the waterfowl door.
If you have a problem with this product, please DO NOT return it to the store
where the product was purchased. Contact us. Mon - Fri | 8am - 5pm CT
1.877.509.9160 Fill out a contact form at boghunt.com Write us at: American Outdoor Brands
1800 North Route Z
Columbia, MO 65202
NEED TO TALK?
@BOGHUNT
boghunt.com BOGHUNT

TENTE D’AFFÛT
© Copyright 2020 American Outdoor Brands.
Tous droits réservés.
Nº°1125561 Rév. B

Boulon de carrosserie
M6 x 35 mm
11 pièces
Boulon de carrosserie
M6 x 30 mm
62 pièces
Contre-écrou à bride
73 pièces
Clé de 10 mm
NON COMPRISE
5

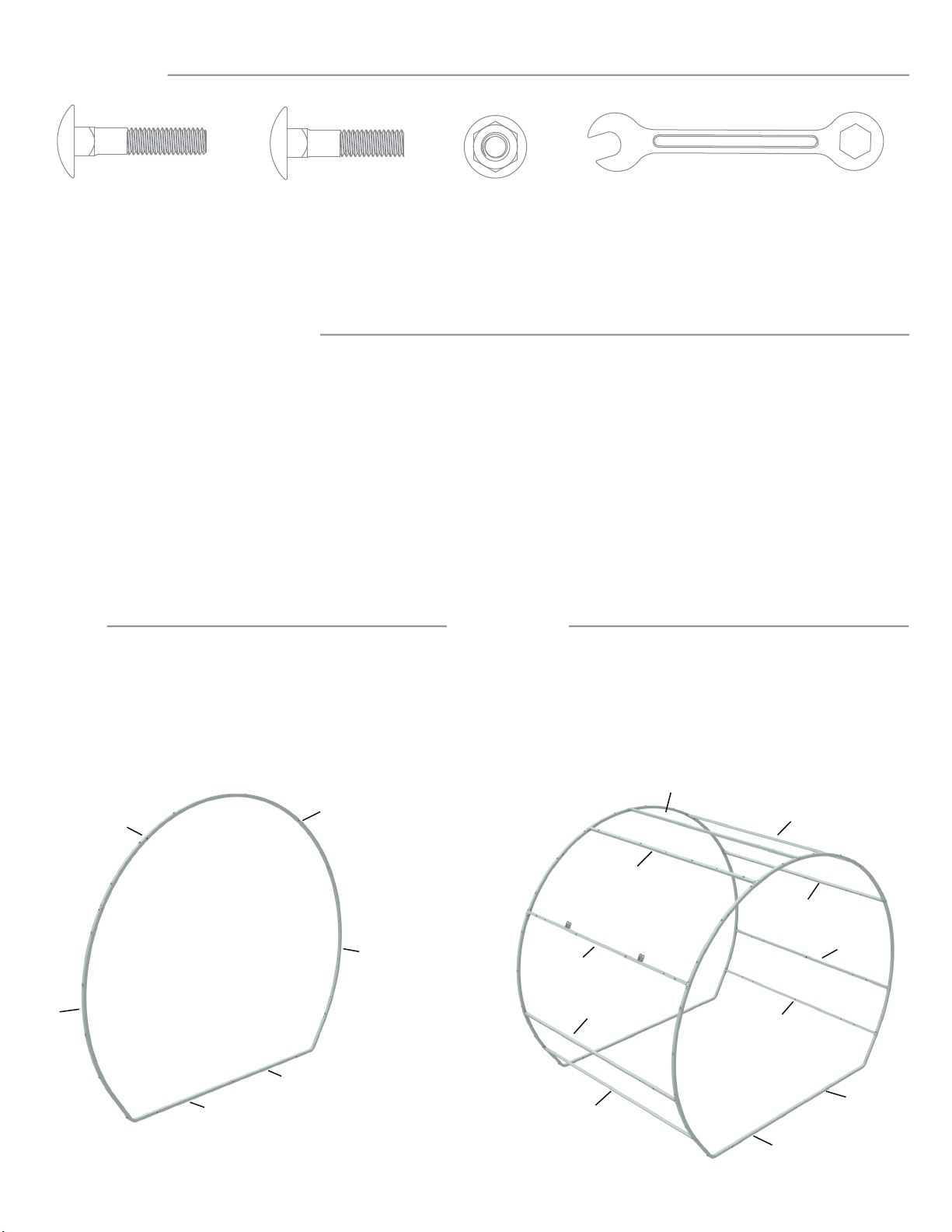

ÉTAPE 1
