Model 1610/1620 Easy Install™Media Air Cleaner
Installation Instructions
WARNING
1. High voltage may cause serious injury from electrical shock. Disconnect power to the furnace/air handler before starting installation.
2. Sharp edges may cause injury from cuts. Use care when cutting and handling sheet metal.
CAUTION
1. To prevent component failure, do not install the air cleaner on the warm air supply or in an area where the temperature may exceed 140°F.
This may include areas above heat exchangers in downflow furnaces or above exhaust flues in lowboy furnace cold air returns.
2. Installation must be done by a qualified heating and air conditioning professional. Read instructions thoroughly before beginning
installation.
3. Do not install air cleaner downstream of a UV light. UV lamps will cause degradation of the filtering media.
SPECIFICATIONS
Model 1610 Model 1620
Airflow Capacity Up to 2000 CFM maximum Up to 2000 CFM maximum
Replacement Media Model 410 or 413 with SelfSeal™ Model 210 or 213 with SelfSeal™
Air Cleaner Operating Environment Temperature: 0°F – 140°F Temperature: 0°F – 140°F
E
F
G
A
B
C
D
H
10-11479

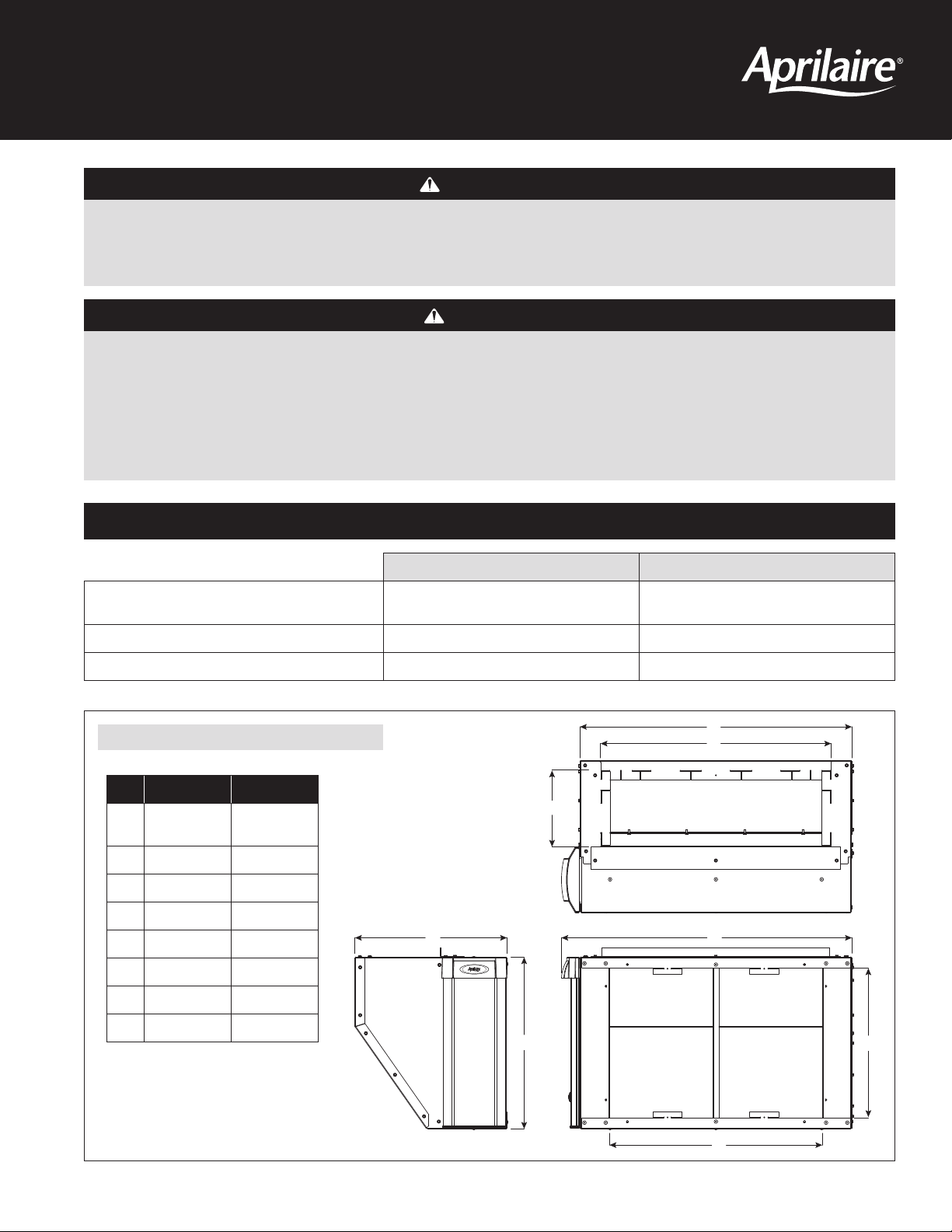

FIGURE 1 – AIR CLEANER DIMENSIONS
DIM
Model
1610
Model
1620
A8.1" to 10.1" 8.1" to 10.1"
B28.2" 25.4"
C24.1" 24.1"
D15.7" 15.7"
E30.1" 27.4"
F22.0" 19.3"
G15.5" 19.8"
H17.8" 22.1"
English 1

LOCATING THE AIR CLEANER
1. The air cleaner can be mounted on the right or left side of the HVAC equipment (FIGURE 2).
2. The door can be facing the front or rear of the HVAC equipment cabinet (FIGURE 2).
3. The door and blanking plate are reversible to allow filter access from the front or rear of the HVAC equipment cabinet (FIGURE 2).
4. Leave sufficient space for the removal of the filtering media (FIGURE 3).
EASY TO INSTALL AIR CLEANER FEATURES
The air cleaner has many features to make retrofit easier:
1. The cold air return opening is adjustable between 8" and 10". This is done by bending up the appropriate tabs. The 8" dimension can be offset to
the right or left by moving the “L” bracket to either side to match up with the location of the return drop.
BLANKING
PLATE
DOOR
FILTER REPLACEMENT CLEARANCE
29" FOR MODEL 1610
27" FOR MODEL 1620
L BRACKET
BEND UP TABS
BEND UP TABS
L BRACKET
10-11481 10-11483
10-11490 10-11490

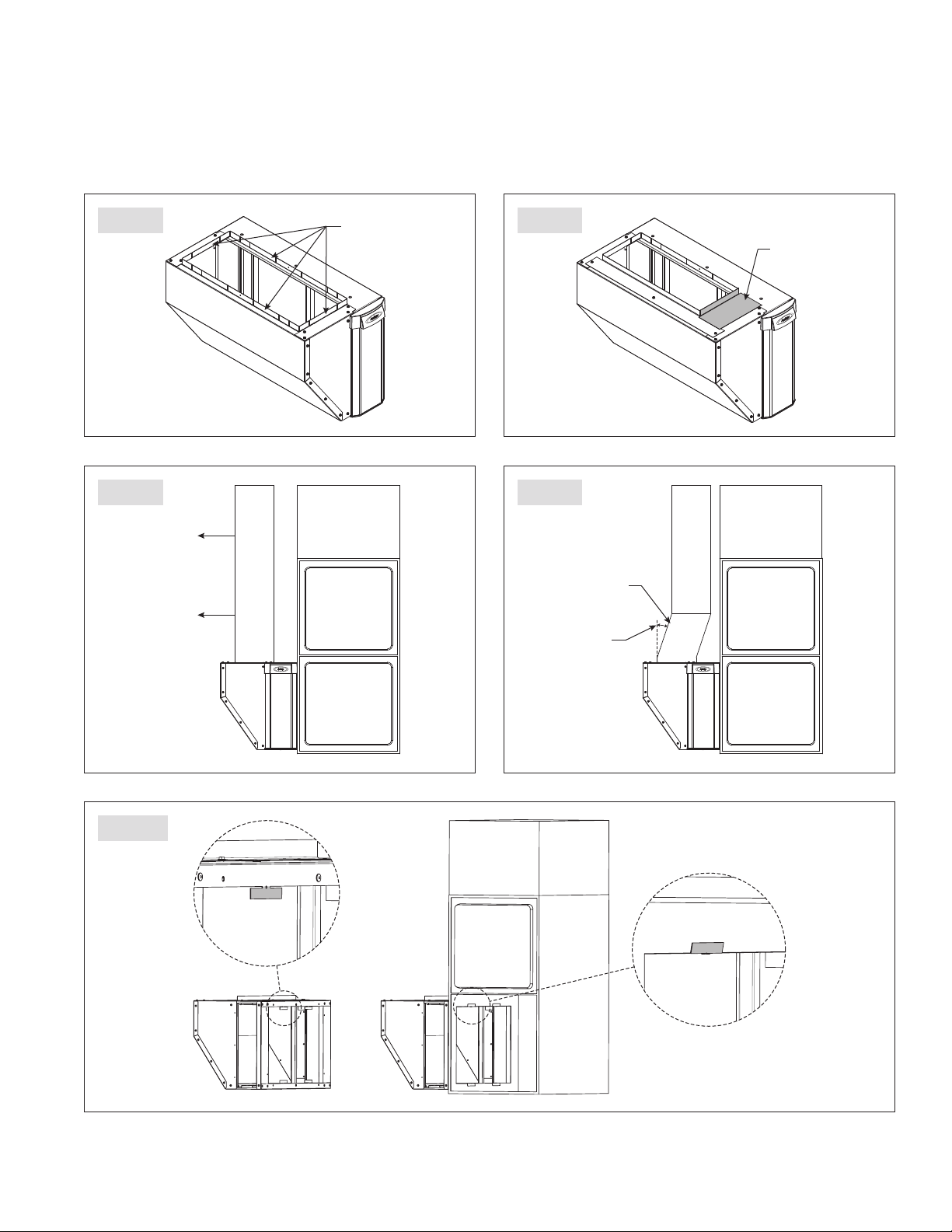

FIGURE 2 FIGURE 3
FIGURE 4 – 8" x24" OFFSET RIGHT FIGURE 5 – 8" x24" OFFSET LEFT
The door and blanking
panel are reversible to
allow filter access from
the front or back.
2 English

BEND ALL TABS UP
COLD AIR
RETURN DROP
MOVED
FIELD FABRICATED
ANGLE BRACKET
FIELD
FABRICATED
TRANSITION
30° MAX
ANGLE
10-11490
10-11491
10-11498
10-11490
10-11491
FIGURE 6
FIGURE 8
FIGURE 10
FIGURE 7
FIGURE 9
2. The “L” bracket can removed to form a 10"x 24" drop opening (FIGURE 6).
3. If the cold air drop is less than 24 inches deep an angle bracket can be field fabricated and installed to reduce the drop width (FIGURE 7).
4. The cold air return can be moved into position over the top of the air cleaner (FIGURE 8) or transition pieces field fabricated (FIGURE 9).
5. Four tabs are located on the outlet side of the air cleaner. These tabs can be bent into the cold air return opening on the HVAC equipment to hold
the air cleaner in position during installation (FIGURE 10).
English 3

AprilairePartners.com
P.O. Box 1467 Madison, WI 53701-1467
800-334-6011 F: 608-257-4357
Printed in USA
©2020 Aprilaire – A division of Research Products Corporation
10010740 B2701329C 1.20
INSTALL THE AIR CLEANER CABINET
WARNING
120 Volts may cause serious injury from electrical shock.
Disconnect power to the furnace/air handler before starting installation. Leave power disconnected until installation is completed.
1. Disconnect power to the furnace or air handler at the
electrical service panel.
2. Remove filtering media from the air cleaner cabinet.
3. If replacing an existing filter, remove the filter and
thoroughly clean the blower compartment.
4. Determine which side of the furnace the air cleaner
cabinet will be mounted to and set up the blanking plate
accordingly.
5. Determine the cold air return drop sizing and location
and bend up tabs on the top of the air cleaner cabinet
accordingly.
6. Use the tabs to fix the air cleaner cabinet to the opening
in the furnace. Use screws (field supplied) to mount the
unit to the furnace/air handler.
7. Mount the return ductwork over the bent-up flanges on
the top of the air cleaner cabinet with sheet metal screws
(field supplied).
8. Seal all connections using mastic, foil tape or silicone
based caulk.
9. Install the filtering media (FIGURE 11).
10. Install the door.
11. Reconnect power to the furnace or air handler at the
electrical service panel.
FIGURE 11
Expand clean filter.
Align filter in top and bottom rails
and slide into place. Reinstall door.
Install filter with Air Flow pointing
toward Furnace or Air Handler.
10-11500
4 English

Instrucciones de instalación del elemento purificador
de aire, modelo1610/1620 fácil de instalar™
ADVERTENCIA
1. El alto voltaje puede ocasionar lesiones graves por descarga eléctrica. Desconecte la alimentación de la caldera/unidad de tratamiento de
aire antes de comenzar con la instalación.
2. Los bordes filosos pueden provocar lesiones por cortes. Se debe tener precaución al cortar y manipular las láminas metálicas.
PRECAUCIÓN
1. Para evitar fallas en el componente, no instale el purificador de aire en el suministro de aire caliente o en un área en donde la temperatura
pueda exceder los 140°F (60°C). Esto puede incluir áreas sobre los intercambiadores de aire en las calderas de flujo de alimentación
descendente o sobre los conductos de escape en el que retorna el aire frío a la caldera.
2. Un técnico calificado en calefacción y aire acondicionado debe realizar la instalación. Lea las instrucciones cuidadosamente antes de
comenzar con la instalación.
3. No instale el purificador de aire debajo de una luz ultravioleta (UV). Las lámparas UV provocan el deterioro de los elementos de filtración.
ESPECIFICACIONES
Modelo1610 Modelo1620
Capacidad de flujo de aire Hasta 2000pies cúbicos por minuto (CFM)
(0.94 m/min) como máximo Hasta 2000CFM (0.94 m/min) como máximo
Elementos de repuesto Modelo410 o 413 con SelfSeal™ Modelo210 o 213 con SelfSeal™
Ambiente de funcionamiento del purificador de aire Temperatura: 0°F–140°F (-17.7°C – 60°C) Temperatura: 0°F–140°F (-17.7°C – 60°C)
E
F
G
A
B
C
D
H
10-11479

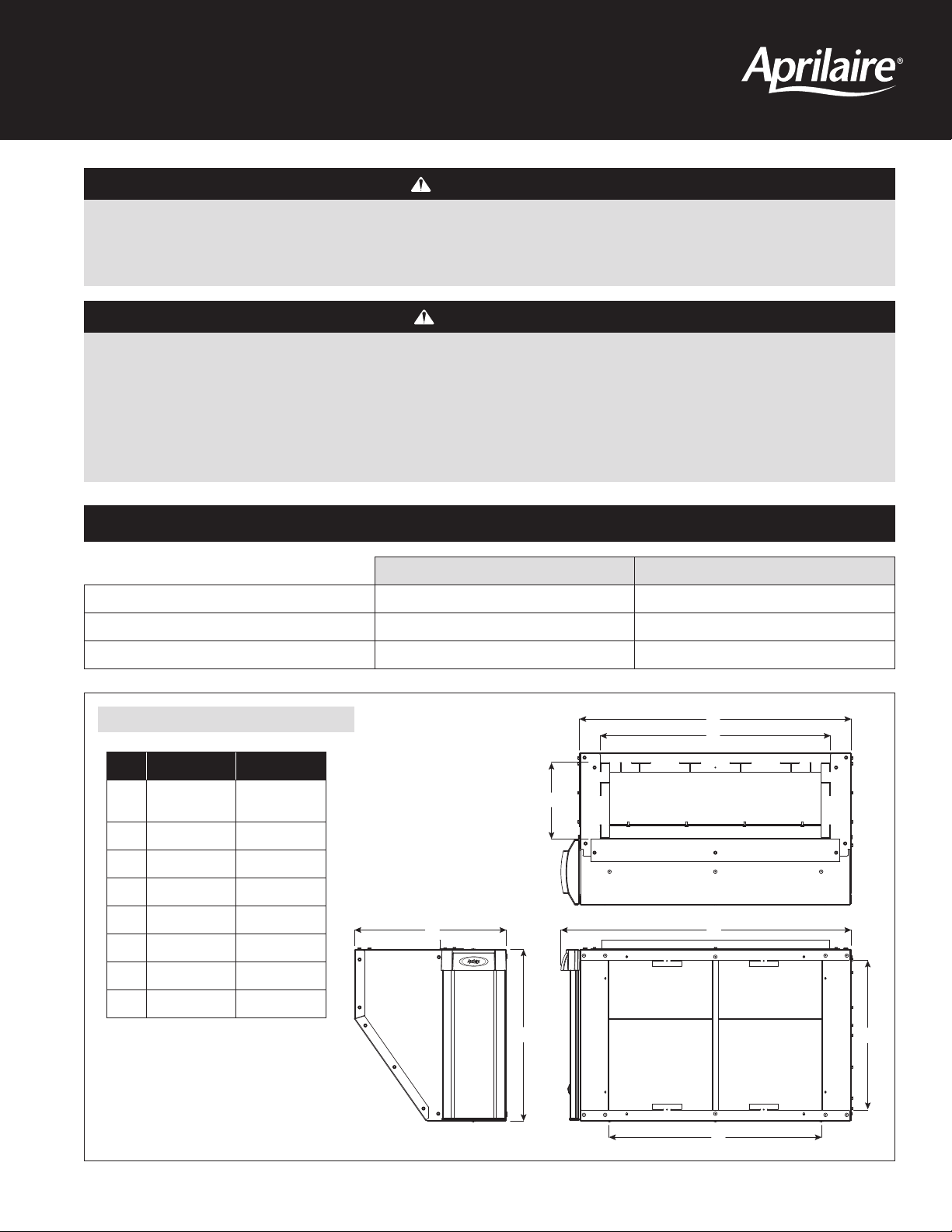

FIGURA1 – DIMENSIONES DEL PURIFICADOR DE AIRE
DIM Modelo 1610 Modelo 1620
Ade 8.1" (21cm)
a 10.1" (26cm)
de 8.1" (21cm)
a 10.1" (26cm)
B28.2" (71.6cm) 25.4" (64.5cm)
C24.1" (61.2cm) 24.1" (61.2cm)
D15.7" (39.9cm) 15.7" (39.9cm)
E30.1" (76.4cm) 27.4" (69.5cm)
F22.0" (55.8cm) 19.3" (48cm)
G15.5" (39.4cm) 19.8" (50.2cm)
H17.8" (45.2cm) 22.1" (56.1cm)
Español 1

UBICACIÓN DEL PURIFICADOR DE AIRE
1. El purificador de aire puede montarse del lado izquierdo o derecho del equipo de calefacción, ventilación y aire acondicionado (HVAC) (FIGURA 2).
2. La puerta puede ubicarse en la parte frontal o trasera del gabinete del equipo de HVAC (FIGURA2).
3. La puerta y la placa ciega son reversibles para permitir el acceso al filtro desde la parte frontal o trasera del gabinete del equipo de HVAC
(FIGURA2).
4. Deje espacio suficiente para la extracción de los elementos de filtración (FIGURA3).
CARACTERÍSTICAS DEL PURIFICADOR DE AIRE FÁCIL DE INSTALAR
El purificador de aire tiene muchas características para hacer el acondicionamiento más fácil.
1. La apertura de retorno de aire frío se puede ajustar entre 8" (20cm) y 10" (25cm). Esto se realiza al doblar las aletas adecuadas. La dimensión
de 8" (20cm) se puede desplazar hacia la derecha o izquierda al mover el soporte con forma de “L” para cualquier lado para que coincida con la
ubicación de la salida de retorno.
PLACA
CIEGA
PUERTA
LIMPIEZA DEL REPUESTO
DEL FILTRO
29" (74 cm)
PARA EL MODELO 1610
27" (69 cm)
PARA EL MODELO 1620
SOPORTE CON FORMA DE “L”
ALETAS CURVADAS
ALETAS CURVADAS
SOPORTE CON FORMA DE “L”
10-11481 10-11483
10-11490 10-11490
FIGURA2 FIGURA3
FIGURA4 – 8" x24" (20CMX61CM) DESPLAZAMIENTO HACIA LA DERECHA FIGURA5 – 8" x24"(20CMX61CM) DESPLAZAMIENTO HACIA LA IZQUIERDA
La puerta y el panel
ciego son reversibles
para permitir el acceso
del filtro desde la parte
frontal o trasera.
2 Español

CURVE TODAS LAS ALETAS
SALIDA DE
RETORNO DE AIRE
FRÍO MOVIDA
SOPORTE ANGULAR
FABRICADO EN EL LUGAR
TRANSICIÓN
FABRICADA EN
EL LUGAR
ÁNGULO
MÁXIMO DE 30°
10-11490
10-11491
10-11498
10-11490
10-11491
FIGURA6
FIGURA8
FIGURA10
FIGURA7
FIGURA9
2. Se puede quitar el soporte con forma de “L” para formar una apertura de salida de 10”x24" (25cmx61cm) (FIGURA6).
3. Si la salida de aire frío es menor que 24pulgadas (61cm) de profundidad, se puede fabricar e instalar en el lugar un soporte angular para
disminuir el ángulo de salida (FIGURA7).
4. La apertura de retorno de aire frío se puede mover a una posición sobre la superficie del purificador de aire (FIGURA8) o las piezas de transición
fabricadas en el lugar (FIGURA9).
5. Cuatro aletas se encuentran a la salida del purificador de aire. Estas aletas se pueden doblar en la apertura de retorno de aire frío en el equipo
HVAC para mantener el purificador de aire en posición durante la instalación (FIGURA10).
Español 3

AprilairePartners.com
P.O. Box1467 Madison, WI53701-1467
Tel.800-334-6011 Fax: [phone]
Impreso en EE.UU.
© 2020 Aprilaire. Una división de Research Products Corporation
10010740 B2701329C 1.20
INSTALACIÓN DEL GABINETE DE PURIFICACIÓN DE AIRE
ADVERTENCIA
El voltaje de 120 V puede provocar lesiones graves por descarga eléctrica. Desconecte la alimentación de la caldera/unidad de tratamiento de
aire antes de comenzar con la instalación. Deje la alimentación desconectada hasta que se complete la instalación.
1. Desconecte la alimentación de la caldera o la unidad de
tratamiento de aire en el panel de servicio eléctrico.
2. Quite los elementos de filtración del gabinete de
purificación de aire.
3. Si reemplaza un filtro existente, quite el filtro y limpie
minuciosamente el compartimiento del soplador.
4. Determine de qué lado de la caldera se montará en el
gabinete de purificación y configure la placa ciega según
corresponda.
5. Determine el tamaño y la ubicación de la salida de
retorno de aire frío y doble las aletas de la superficie del
gabinete del purificador de aire según corresponda.
6. Utilice las aletas para fijar el gabinete de purificación
de aire a la apertura de la caldera. Utilice tornillos
(suministrados en el lugar) para montar la unidad a la
caldera/unidad de tratamiento de aire.
7. Monte la red de conductos de retorno sobre las bridas
dobladas en la superficie del gabinete de purificación de
aire con tornillos para láminas metálicas (suministrados
en el lugar).
8. Selle todas las conexiones con masilla, cinta de papel
aluminio o silicona.
9. Instale el elemento de filtración (FIGURA11).
10. Instale la puerta.
11. Vuelva a conectar la alimentación a la caldera o a la
unidad de tratamiento de aire en el panel de servicio
eléctrico.
FIGURA11
Expanda el filtro de limpieza.
Alinee el filtro en las barras superiores e inferiores y
deslícelas a sus lugares. Vuelva a instalar la puerta.
Instale el filtro con "Air Flow" (Flujo de aire) apuntando
hacia la caldera o la unidad de tratamiento de aire.
10-11500
4 Español

Directives d’installation pour l’épurateur d’air à média
modèle 1610/1620 Easy Install™
AVERTISSEMENT
1. La tension élevée peut causer des blessures graves en raison d'un choc électrique. Débranchez l'alimentation vers l'appareil de chauage/de
traitement de l’air avant de commencer l'installation.
2. Les bords coupants peuvent causer des coupures. Soyez prudent pendant la découpe et la manipulation de la tôle.
MISE EN GARDE
1. Pour éviter toute défaillance des composants, n’installez pas l’épurateur d’air sur l’alimentation d’air chaud ou dans un endroit où la
température peut dépasser 140 °F (60 °C). Cela peut comprendre les zones au-dessus des échangeurs de chaleur dans des appareils de
chaleur à circulation descendante ou au-dessus d’évacuations de fumée dans les retours d’air froid d’un appareil de chauage horizontal.
2. L'installation doit être eectuée par un professionnel du chauage et de la climatisation qualifié. Lisez les directives au complet avant de
commencer l’installation.
3. N’installez pas l’épurateur d’air en aval d’une lumière UV. Les lampes UV entraînent la dégradation du média filtrant.
SPÉCIFICATIONS
Modèle 1610 Modèle 1620
Capacité d’aspiration Maximum de 2000 pi/min (56m/min) Maximum de 2000 pi/min (56m/min)
Média de rechange Modèle 410 ou 413 avec SelfSeal™ Modèle 210 ou 213 avec SelfSeal™
Environnement opérationnel de l’épurateur d’air Température: 0 à 140°F (-17 à 60°C) Température: 0 à 140°F (-17 à 60°C)
E
F
G
A
B
C
D
H
10-11479
FIGURE 1 – DIMENSIONS DE L’ÉPURATEUR D’AIR
DIM Modèle 1610 Modèle 1620
A8,1 à 10,1po
(20,6 à 25,6cm)
8,1 à 10,1po
(20,6 à 25,6cm)
B28,2po (71,6 cm) 25,4po (64,5cm)
C24,1po (61,2 cm) 24,1po (61,2cm)
D15,7po (38,1 cm) 15,7po (38,1 cm)
E30,1po (76,4cm) 27,4po (69,6cm)
F22,0po (55,9cm) 19,3po (49,0 cm)
G15,5po (39,4 cm) 19,8po (50,3cm)
H17,8po (45,2 cm) 22,1po (56,1 cm)
Français 1

EMPLACEMENT DE L’ÉPURATEUR D’AIR
1. L’épurateur d’air peut être installé du côté droit ou gauche de l’équipement de CVC (FIGURE 2).
2. La porte peut être orientée vers l’avant ou l’arrière de l’armoire de l’équipement de CVC (FIGURE 2).
3. La porte et la plaque d’obturation sont réversibles pour permettre d’accéder au filtre à partir de l’avant ou de l’arrière de l’armoire de l’équipement
de CVC (FIGURE 2).
4. Laissez suffisamment d’espace pour le retrait du média filtrant (FIGURE 3).
FONCTIONNALITÉS FACILES À INSTALLER DE L’ÉPURATEUR D’AIR
L’épurateur d’air comprend de nombreuses fonctionnalités pour rendre la modernisation plus facile:
1. L’ouverture du retour d’air froid peut être ajusté entre 8 et 10po (20 et 25 cm). Ceci est effectué en pliant les onglets pertinents. La dimension
de 8po (20 cm) peut être décalée vers la droite ou la gauche en déplaçant le support en «L» d’un côté ou de l’autre pour correspondre à
l’emplacement de la chute de retour.
PORTE
PLAQUE
D’OBTURATION
DÉGAGEMENT POUR LE
REMPLACEMENT DU FILTRE
29 PO (74 cm)
POUR LE MODÈLE 1610
27 PO (69 cm)
POUR LE MODÈLE 1620
SUPPORT EN L
ONGLETS REPLIÉS
VERS LE HAUT
ONGLETS REPLIÉS
VERS LE HAUT
SUPPORT EN L
10-11481 10-11483
10-11490 10-11490
FIGURE 2 FIGURE 3
FIGURE 4 – DÉCALAGE DE 8PO x24PO (20 X 61 CM) VERS LA DROITE FIGURE 5 – DÉCALAGE DE 8PO x24PO (20X 61 CM) VERS LA GAUCHE
La porte et le panneau
d’obturation sont
réversibles pour permettre
d’accéder au filtre à partir
de l’avant ou de l’arrière.
2 Français

PLIEZ TOUS LES
ONGLETS VERS LE HAUT
CHUTE DE RETOUR
D’AIR FROID
DÉPLACÉE
TRANSITION
FABRIQUÉE SUR
LE TERRAIN
ANGLE MAX.
DE 30°
SUPPORT D’ANGLE
FABRIQUÉ SUR LE TERRAIN
10-11490
10-11491
10-11498
10-11490
10-11491
FIGURE 6
FIGURE 8
FIGURE 10
FIGURE 7
FIGURE 9
2. Le support en «L» peut être retiré pour former une ouverture de chute de 10 x 24po (25 x 61cm) (FIGURE 6).
3. Si la chute d’air froid mesure moins de 24 pouces (61cm) de profondeur, un support d’angle peut être fabriqué sur le terrain et installé pour
réduire la largeur de la chute (FIGURE 7).
4. Le retour d’air froid peut être déplacé en position sur l’épurateur d’air (FIGURE 8) ou des pièces de transition fabriquées sur le terrain (FIGURE 9).
5. Quatre onglets se trouvent du côté de la sortie de l’épurateur d’air. Ces onglets peuvent être pliés dans l’ouverture du retour d'air froid de
l’équipement de CVC pour garder l’épurateur d’air en position durant l’installation (FIGURE 10).
Français 3

AprilairePartners.com
P.O. Box 1467 Madison, WI 53701-1467 É.-U.
800-334-6011 F: 608-257-4357
Imprimé aux É.-U.
©2020 Aprilaire – une division de Research Products Corporation
10010740 B2701329C 1.20
INSTALLATION DE L’ARMOIRE DE L’ÉPURATEUR D’AIR
AVERTISSEMENT
120 volts peuvent causer des blessures graves en raison d'un choc électrique. Débranchez l'alimentation vers l'appareil de chauage/de
traitement de l’air avant de commencer l'installation. Laissez l’alimentation débranchée jusqu’à ce que l’installation soit terminée.
1. Débranchez l’alimentation vers l’appareil de chauffage ou
de traitement de l’air au niveau du panneau électrique.
2. Retirez le média filtrant de l’armoire de l’épurateur d’air.
3. Pour remplacer un filtre existant, retirez le filtre et
nettoyez le compartiment du ventilateur à fond.
4. Déterminez le côté de l’appareil de chauffage sur lequel
l’armoire de l’épurateur sera installée et placez la plaque
d’obturation en conséquence.
5. Déterminez la taille de la chute de retour d’air froid
et son emplacement, et pliez les onglets situés sur la
partie supérieure de l’armoire de l’épurateur d’air en
conséquence.
6. Utilisez les onglets pour fixer l’armoire de l’épurateur d’air
dans l’ouverture de l’appareil de chauffage. Utilisez des vis
(fournies sur le terrain) pour installer l’unité sur l’appareil
de chauffage/de traitement de l’air.
7. Installez le réseau de conduit de retour sur les brides
pliées sur la partie supérieure de l’armoire de l’épurateur
d’air avec des vis autotaraudeuses (fournies sur le
terrain).
8. Scellez toutes les connexions avec du mastic, du ruban
métallique ou un produit de calfeutrage à base de
silicone.
9. Installez le média filtrant (FIGURE 11).
10. Installez la porte.
11. Rebranchez l’alimentation vers l’appareil de chauffage ou
de traitement de l’air au niveau du panneau électrique.
FIGURE 11
Étirez le filtre propre.
Alignez le filtre dans les rails supérieurs et inférieurs
et glissez en place. Réinstallez la porte.
Installez le filtre en gardant les mots «Air Flow» orientés
vers l’appareil de chauffage ou de traitement de l’air.
10-11500
4 Français
