Aqara H1 EU User manual

Smart Wall Switch H1 EU (With Neutral)
User Manual
·01
Smarter Lichtschalter H1 EU (mit Neutralleiter)
Gebrauchsanleitung
·12
Interruptor Inteligente de Pared H1 EU
(Con Neutro) Manual de Usuario
·23
Interruttore da muro intelligente HE EU
(Con neutro) Guida Utente
·46
·57
·67
Умный настенный выключатель H1 EU (с нейтралью) Руководство пользователяInterrupteur Mural Intelligent H1 EU
(Avec Neutre) Manuel d'instructions
·34
智能牆壁開關H1 EU（零火線版）使用說明書

Product Profile
Based on the Zigbee 3.0 wireless communication protocol, the
Aqara Smart Wall Switch H1 EU (With Neutral) is a smart switch
that turns on and off the power of lights and other connected
devices. Aer binding with an Aqara hub, it can implement
remote control via the Aqara Home app, timed control, power
detection, power statistics and other functions, and can work
with other smart devices in smart home automations.
01
* This product requires a compatible Zigbee 3.0 hub. Some features require a
specific hub. For a detailed list, please visit: www.aqara.com/support

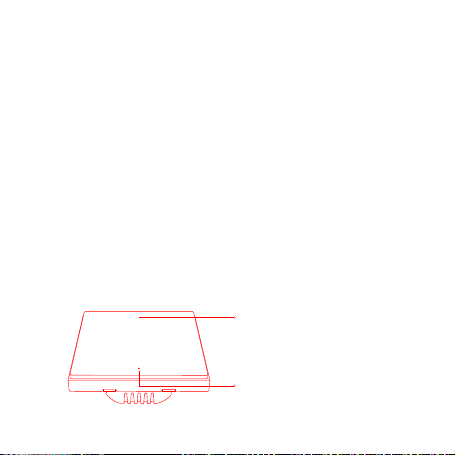

Indicator Light
WS-EUK03
Push Button
Short Press Once: Turn on/off
Long Press for 5s: Reset the device/Enable
network connection
Quick Press 3 Times: Effective Range Test

Warnings
1.
2.
3.
4.
5.
This product is not a toy. Please keep children away from this
product.
This product is designed for indoor use only.
Do not use in humid environments or outdoors.
Beware of moisture. Do not spill water or other liquids onto the
product.
Do not place this product near a heat source. Do not place it in
an enclosure unless there is normal ventilation. Do not attempt
to repair this product by yourself. All repairs should be
performed by an authorized professional.
02
WS-EUK04
Push Button
Indicator Light
Short Press Once: Turn on/off
Long Press for 5s: Reset the device/Enable
network connection
Quick Press 3 Times: Effective Range Test

Installation Method (The picture shows the Double Rocker
version as an example)
6. This product is suitable for improving the quality of your home
life and reminding you about the device status. If a user violates
the product use instructions, the manufacturer will not be liable
for any risks and property losses.
1. Open the switch panel with a flat-blade screwdriver.
Please make sure that the power at circuit breaker or fuse
box is turned off before wiring!
03

2. Loosen the terminal screw on the back of the switch with the
screwdriver, connect the live wire to the hole L, the neutral wire
to the hole N, and the load (light) wire to the hole L1 and L2
(corresponding to the le and right buttons respectively), and
tighten the terminal screws aer confirming that the wiring is
correct.
3. Mount the switch to the wall junction box with the attached
screws and mount the switch plate.
04
only the Double Rocker
Version has hole L2
L1LN L2

4. Turn on main power at the circuit breaker, and test the switch
by pressing the button. If the light can be controlled normally,
the switch is working properly!
05 321

Effective Range Test: Quick press the button on the device 3
times. If the Hub makes voice prompts, it indicates that the device
can communicate effectively with the Hub.
Quick Setup
1.
2.
Please add the hub to the Aqara Home app according to the
Hub Quick Start Guide.
Please open the Aqara Home app, and then tap “+” in the top
right corner to enter “Add Device (Accessory)” page. Tap the
code-scanning icon on the upper right corner, and scan the QR
code on the package box, user manual or the back of the
switch, or find and select “Smart Wall Switch H1 EU (With
Neutral, Single Rocker/Double Rocker)”, and add it according to
instructions.
06
* If the connection fails, please move the hub closer to the switch, connect to
power and try again.

Indicator Light Description
07
Indicator Light Status
Blue light flashes once Device is powered on
Blue light flashes quickly Zigbee network is connecting
Blue light is steady on
Description
Zigbee network works
properly and the switch is
turned on
Overload and high temperature
alarm
Red light flashes quickly
Zigbee network is not connectedRed light flashes slowly
The switch panel does not
match the in-wall power
supply module
Red light is steady on

Specifications
Model: WS-EUK03 / WS-EUK04
Dimensions: 85.8×86×37.55mm
Wireless Protocol: Zigbee 3.0
Electrical Rating: 100-250VAC, 50/60Hz, Max. 8A (resistive load), μ
Operating Temperature: 0℃～40℃(32°F～104°F)
Operating Humidity: 0%~95% RH, Non-condensing
Zigbee Operation Frequency: 2405-2480MHz
Zigbee Maximum Output Power ≤ 13dBm
What's in the Box: Smart Wall Switch x 1, Quick Start Guide x 1,
Screw x 2
08

Online Customer Service: www.aqara.com/support
Manufacturer: Lumi United Technology Co., Ltd.
Address: 8th Floor, JinQi Wisdom Valley, No.1 Tangling Road,
Liuxian Ave, Taoyuan Residential District, Nanshan District,
Shenzhen, China.
Under normal use of condition, this equipment should be kept a
separation distance of at least 20cm between the antenna and
the body of the user.
EU Declaration of Conformity
Hereby, [Lumi United Technology Co., Ltd] declares that
the radio equipment type [Smart Wall Switch H1 EU (With Neutral,
Single Rocker), WS-EUK03/Smart Wall Switch H1 EU (With Neutral,
Double Rocker), WS-EUK04] is in compliance with Directive
2014/53/EU. The full text of the EU declaration of conformity is
available at the following internet address:
http://www.aqara.com/DoC/
09

WEEE Disposal and Recycling Information
All products bearing this symbol are waste electrical and
electronic equipment (WEEE as in directive 2012/19/EU)
which should not be mixed with unsorted household waste.
Instead, you should protect human health and the environment
by handing over your waste equipment to a designated collection
point for the recycling of waste electrical and electronic
equipment, appointed by the government or local authorities.
Correct disposal and recycling will help prevent potential
negative consequences to the environment and human health.
Please contact the installer or local authorities for more
information about the location as well as terms and conditions of
such collection points.
10

Scan to get the Zigbee 3.0 Install Code
*
*
Please read this manual carefully and keep it in a safe place.
If necessary, the contents of this manual will be modified or adjusted
without special notice.
11
UK Declaration of Conformity
Hereby, [Lumi United Technology Co., Ltd] declares that
the radio equipment type [Smart Wall Switch (With Neutral, Single
Rocker), WS-EUK03/Smart Wall Switch (With Neutral, Double
Rocker), WS-EUK04] is in compliance with Directive 2017 (SI 2017
No. 1206, as amended by SI 2019 No. 696). The full text of the UK
declaration of conformity is available at the following internet
address: http://www.aqara.com/DoC/

12
Anzeigelicht
Einmal kurz drücken: Einschalten/Ausschalten
Langes Drücken für 5s: Gerät
zurücksetzen/Netzwerkverbindung aktivieren
3 Mal kurz drücken: Effektiver Reichweitentest
Produktprofil
Der Aqara Smarter Lichtschalter H1 EU (mit Neutralleitere) basiert
auf dem drahtlosen Zigbee 3.0-Kommunikationsprotokoll und ist
ein intelligenter Schalter zum Ein- und Ausschalten von Lampen
und anderen angeschlossenen Geräten. Nach der Verbindung mit
einem Aqara-Hub kann er Fernsteuerung über die Aqara Home
App, zeitgesteuerte Steuerung, Stromerkennung, Stromstatistik-
en und andere Funktionen implementieren und mit anderen
intelligenten Geräten in Smart Home-Home-Automatisierungen
zusammenarbeiten.
* Dieses Produkt erfordert einen kompatiblen Zigbee 3.0-Hub. Einige
Funktionen erfordern einen bestimmten Hub. Für eine detaillierte Liste
besuchen Sie bitte: www.aqara.com/support
WS-EUK03
Drucktaste

Warnhinweise
1.
2.
3.
4.
Dieses Produkt ist KEIN Spielzeug. Bewahren Sie das Produkt
bitte außerhalb der Reichweite von Kindern auf.
Dieses Produkt ist ausschließlich für die Anwendung in
Innenräumen bestimmt. Verwenden Sie es NICHT in feuchten
Umgebungen oder im Freien.
Das Gerät darf nicht feucht werden, wasser oder andere
Flüssigkeiten dürfen KEINEN Kontakt mit dem Produkt haben.
Stellen Sie dieses Produkt NICHT nahe einer Heizquelle auf.
Platzieren Sie das Gerät ausschließlich dann in einem Gehäuse,
wenn für AUSREICHENDE Belüung gesorgt wurde.
13
Anzeigelicht
Einmal kurz drücken: Einschalten/Ausschalten
Langes Drücken für 5s: Gerät
zurücksetzen/Netzwerkverbindung aktivieren
3 Mal kurz drücken: Effektiver Reichweitentest
Drucktaste
WS-EUK04

5.
6.
Versuchen Sie NIEMALS dieses Produkt selbst zu reparieren.
Reparaturen müssen qualifiziertem Fachpersonal vorbehalten
sein.
Dieses Produkt eignet sich lediglich für die Verbesserung von
Unterhaltungsgeräten, es dient der Bequemlichkeit und verfügt
über eine Erinnerungsfunktion für die Geräte im Heim. Bei
Zuwiderhandlung gegen die Bedienungslei-tung für das
Produkt schließt der Hersteller jegliche Haung für Risiken
sowie für Eigentumsverluste aus.
14
Installationsmethode (Das Bild zeigt als Beispiel die Version
mit Doppelwippe)
Bitte stellen Sie sicher, dass der Strom am Schutzschalter
oder Sicherungskasten vor der Verdrahtung
ausgeschaltet ist!

15
1. Öffnen Sie die Schalttafel mit einem Schlitzschraubendreher.
2. Lösen Sie die Klemmschraube auf der Rückseite des Schalters
mit dem Schraubendreher, schließen Sie den stromführenden
Draht an das Loch L, den Neutralleiter an das Loch N und den
Lastdraht (Licht) an die Löcher L1 und L2 (entsprechend der
linken bzw. rechten Taste) an und ziehen Sie die Klemmschrau-
ben fest, nachdem Sie die korrekte Verdrahtung bestätigt
haben.

16
3. Befestigen Sie den Schalter mit den beiliegenden Schrauben an
der Wandanschlussdose und montieren Sie die Schalterplatte.
Nur die Version mit
Doppelwippe hat die
Bohrung L2.
L1LN L2

17
Schnelleinstellung
1.
2.
Bitte fügen Sie den Hub gemäß der Hub-Schnellstartanleitung
zur Aqara Home App hinzu.
Bitte öffnen Sie die Aqara Home App und tippen Sie dann auf
"+" in der oberen rechten Ecke, um die Seite "Gerät hinzufügen
3214. Schalten Sie den Hauptstrom am Schutzschalter ein, und
testen Sie den Schalter durch Drücken der Taste. Wenn sich das
Licht normal schalten lässt, funktioniert der Schalter
einwandfrei!
