1. RD010
1.1 Einleitung
Bedienungsanleitung lesen, ehe Sie das Gerät in Betrieb nehmen. Der Hersteller über-
nimmt keine Haftung bei nicht sachgemäßer Benutzung des Gerätes und
Nichteinhaltung der Bedienungsvorschriften.
1.1.1 Bestimmungsgemäßer Gebrauch
Der Thermoreaktor darf ausschließlich zum Erhitzen von verschlossenen 16-mm-Ø
Küvettenteströhrchen verwendet werden.
Grundsätzlich ist beim Starten des Heizvorgangs und während der Heizperiode die
Schutzhaube geschlossen zu halten.
Die zu wählende Temperatur und das entsprechende Zeitintervall sind Küvettentest-
abhängig und sind in der zu den Küvettentest gehörenden Analysenvorschrift ange-
geben. Auf die Einhaltung dieser Angaben ist unbedingt zu achten.
Die am Gerät angebrachten Schilder weisen auf die Gefahren hin, denen der
Benutzer beim Betrieb oder bei Wartungsarbeiten ausgesetzt ist. Die Etiketten dürfen
nicht entfernt werden und müssen, wenn sie unleserlich geworden sind, durch neue
ersetzt werden.
1.1.2 Verwendung von Symbolen
In dieser Anleitung wurden folgende Symbole verwendet, um auf eine mögliche
Personengefährdung, Sachschäden bzw. nützliche Informationen hinzuweisen:
ELEKTRISCHE GEFAHR!
Bezeichnet eine mögliche Gefährdung des Anwenders. Bei Nichtbeachtung können
Tod oder schwerste Verletzungen die Folge sein.
ACHTUNG!
Weist auf mögliche Sachschäden hin. Bei Nichtbeachtung können Geräte ernsthaft
beschädigt werden.
WICHTIG!
Bezeichnet Anwendungstipps und andere besonders nützliche Informationen.
ACHTUNG!
Heiße Oberfläche! Nicht berühren: Verbrennungsgefahr!
Bedienungsanleitung lesen, bevor Sie das Gerät in Betrieb nehmen.
i

5
RD010_7 09/2014
1. RD010
1.2 Wichtige Hinweise
Hinweise zum Aufstellungsort
Der Aufstellungsort darf weder extrem heiß oder kalt, noch feucht oder staubig sein.
Hitze und Kälte können die Funktionsfähigkeit des Thermoreaktors beeinträchtigen.
Feuchtigkeit und Staub können zu einem Ausfall des Thermoreaktors führen.
Stellen Sie den Thermoreaktor nicht in unmittelbarer Nähe von Wärmequellen wie
Heizkörpern oder Radiatoren auf. Das Gerät darf zudem keinen mechanischen Vibra-
tionen oder Stößen ausgesetzt werden.
Die an der Unter- und Rückseite des Gerätes angebrachten Lüftungsschlitze dürfen
nicht abgedeckt sein.
Hinweise zum Netzanschluss
Verwenden Sie ausschließlich das für Ihr Land geeignete Netzkabel.
Die Netzsteckdose sollte sich in direkter Nähe befinden und leicht zugänglich sein.
Der Thermoreaktor kann nur durch Ziehen des Netzsteckers aus der Steckdose ganz
vom Netz getrennt werden.
Sicherheitshinweise zum Betrieb
Das Netzkabel darf nicht beschädigt werden. Stellen Sie keine Gegenstände auf das
Netzkabel, und sorgen Sie dafür, dass keine Knoten am Kabel auftreten. Um das
Kabel zu lösen, ziehen Sie stets am Stecker und nie am Kabel selbst. Ein beschädigtes
Netzkabel kann zu Brand oder Stromschlägen führen.
Achten Sie darauf, dass die Lüftungsschlitze nicht verdeckt werden. Die Luftzirkula-
tion im Thermoreaktor ist erforderlich, um eine Überhitzung zu vermeiden. Wird Sie
beeinträchtigt können Brand oder ein Ausfall des Thermoreaktors die Folge sein.
Öffnen Sie den Thermoreaktor niemals eigenständig. Andernfalls besteht die Gefahr
eines Stromschlags oder anderer Personenschäden. Der Thermoreaktor darf nur von
Fachpersonal geöffnet und gewartet werden.
Sicherheitsvorschriften
Der Heizblock kann bei entsprechender Programmierung eine Temperatur von
150 °C
erreichen und zwar sowohl während der Heizphase (wenn die HEAT-LED
leuchtet) als auch während der Abkühlphase.
Während dieser Zeit kann die Unterseite des Gerätes heiß sein!
Nicht berühren, Verbrennungsgefahr!
Die bei den Arbeiten verwendeten Materialien müssen bei den Temperaturen, die
vom Gerät erreicht werden, beständig sein.
Bitte unbedingt Klarsichtdeckel schließen, wenn Küvettentests im Gerät erhitzt werden.
Reinigung
Vor Beginn der Reinigungsarbeiten immer den Netzstecker ziehen. Die Heizplatte
muss bei Reinigungsarbeiten kalt sein. Die Reinigung erfolgt mit einem feuchten Tuch
und nicht brennbaren, nicht korrosiven Reinigungsmitteln.
Schutzvorrichtungen
Die Schutzvorrichtungen müssen gegen die vom Gerät erreichten Temperaturen und
die beim Arbeiten benutzten Materialien und Reagenzien beständig sein.
i

6RD010_7 09/2014
1. RD010
1.3 Auspacken
Heben Sie den Thermoreaktor vorsichtig aus der Verpackung und überprüfen Sie das
Zubehör auf Vollständigkeit.
Bewahren Sie den Originalkarton und das Verpackungsmaterial für den Fall auf, dass
Sie den Reaktor einschicken oder anderweitig transportieren müssen.
Stückliste
Teil Anzahl
1 Thermoreaktor RD010 1
2 Netzkabel (Europa-Version) 1
3 Bedienungsanleitung 1
1.4 Anschließen
Auf der Rückseite des Thermoreaktors befindet sich:
• Schiebeschalter für Netzspannung
• Stecker für Netzkabel
• Gerätesicherung 4 AT
• Netzschalter (0/I)
Das Gerät ist mit einem Wahlschalter für 115 V / 230 V ausgerüstet. Dieser
befindet sich an der Geräterückseite. Erst wenn die vorhandene Netzspannung am
Schiebeschalter richtig eingestellt ist und der Netzschalter in der Position „0“ ist,
darf das Gerät über das mit Schutzleiter versehene Kabel an das Netz angeschlossen
werden.
Schiebeschalter
für Netzspannung
Netzschalter
Stecker für Netzkabel
Gerätesicherung
Schutzhaube

7
RD010_7 09/2014
RD010
150
120
100
Start
120
60
30
∞
Temp
°C
Time
min
Heat
1.6 Funktion der Bedienelemente
Start-Taste / Timer: Mit der “START“-Taste wird (nachdem die Solltemperatur
erreicht ist) die Zeitmessung (Countdown) für das eingestellte Zeitintervall aktiviert.
Der Ablauf des Zeitintervalls wird akustisch angekündigt (Beeper, s.S. 7) und die
Heizung automatisch abgeschaltet.
Aufheiz-Taste: Mit der „HEAT“-Taste wird (nachdem das Gerät mit dem
Hauptschalter I/O eingeschaltet wurde) der Aufheizvorgang für die eingestellte
Solltemperatur aktiviert.
Temperaturwahl-Taste: Durch mehrfaches Drücken der Taste „TEMP“ wird zwischen
100/120/150°C Solltemperatur gewählt (Scrollen).
Zeitwahl-Taste: Durch mehrfaches Drücken der Taste „TIME“ wird zwischen den
Zeitintervallen 30/60/120/∞(min) gewählt (Scrollen).
Start-Taste / Timer
Aufheiz-Taste
Temperatur-Wahl-Taste
Zeit (Intervall)-Wahl-Taste
Heat LED
Temperatur LEDs
Zeit LEDs
1.5 Bedienelemente

8RD010_7 09/2014
2. Bedienung
In diesem Kapitel wird die Bedienung Schritt für Schritt für eine Standardanwendung
beschrieben. Von der Standardanwendung abweichende Vorgehensweisen werden in
der Tabelle „Bedienkonzept“ (Seite 9) beschrieben.
Das Gerät wird mit dem Netzschalter an der Rückseite eingeschaltet (Position I). Nach
dem Einschalten zeigt das Gerät automatisch die zuletzt eingestellte Temperatur und
die zuletzt gewählte Zeitspanne an. Die entsprechenden LEDs auf der Frontplatte
leuchten. Nach dem Einschalten des Netzschalters heizt das Gerät noch nicht auf,
dazu muss die „HEAT“-Taste gedrückt werden. Nach dem Drücken der „HEAT“-Taste
blinkt die Heat-LED.
Vor und nach dem Drücken der „HEAT“-Taste können Temperatur- u. Zeiteinstel-
lungen verändert werden. Während der Aufheizphase blinkt die Temperatur-LED,
die Zeit-LED leuchtet dauernd.
Wenn die eingestellte Solltemperatur erreicht ist, wechselt die blinkende Temperatur-
LED auf Dauerleuchten.
Der Timer beginnt mit der Zeitmessung entsprechend dem eingestellten Wert nach
Drücken der Taste „START“. Sobald die Zeitmessung beginnt, wechselt die Zeit-LED
von Dauerleuchten auf Blinken. Wenn die eingestellte Zeitspanne abgelaufen ist,
leuchten die Zeit-LED und die Temperatur-LED, während die Heat-LED aus ist (Hei-
zung ist abgeschaltet).
3. Beeper
Temperatur oder Zeit weiterschalten: kurzer Doppel-Beep
(zwei Frequenzen)
Heizung (per Heat-Taste) einschalten: langer Beep (eine Frequenz)
Heizung (per Heat-Taste) vorzeitig abschalten: langer Beep (eine Frequenz)
Temperatur-Sollwert ist erreicht: achtfacher kurzer Beep
(zwei Frequenzen)
Starten des Timers (per Start-Taste): langer Beep (eine Frequenz)
Timer ist abgelaufen: sechzehnfacher kurzer Beep
(zwei Frequenzen)
Zur Zeit ungültige Taste gedrückt kurzer einfacher Beep
(z.B. Start-Taste wenn Aufheizen (eine Frequenz)
noch nicht beendet):
Fataler Fehler,
Gerät hat sich automatisch abgeschaltet: LEDs zeigen Fehlercode
(siehe S. 12/13)
anhaltender Dauer-Beep
(zwei Frequenzen), bis Gerät über
Netzschalter ausgeschaltet wird.

9
RD010_7 09/2014
4. Bedienkonzept
Nach Einschalten mit dem Netzschalter an der Geräterückseite heizt das Gerät nicht; dazu muss die Taste HEAT gedrückt werden.(Zustand 1) Nach der Aufheizphase startet die voreingestellte Zeitmessung erst nach Drücken der START Taste.(Zustand 3)
Zustand Heat-LED Temp.-LED Time-LED Heat-Taste Start-Taste Temp-/Time-
Taste Heizung Nächster
Zustand
1. Wartet auf HEAT Taste Aus
An (zuletzt gewählter Sollwert)
An (zuletzt gewählte Zeit)
Drücken: => Zustand 2 Ignorieren Einstellen
möglich Aus
Wenn HEAT Taste gedrückt: Zustand 2
2. Aufheizen An Blinkt Dauernd an Drücken =>
Zustand 1 Ignorieren Einstellen
möglich
Aufheizen oder abkühlen lassen
Wenn Solltemperatur erreicht: Zustand 3
3. Wartet auf START Taste An Dauernd an Dauernd an Drücken =>
Zustand 1
Wenn nicht t=∞: Start möglich
Einstellen möglich
Temperatur halten
Wenn Start gedrückt: Zustand 4 (t≠∞)
Wenn t=∞: ignorieren
Nach Ändern von Solltemperatur: Zustand 2 Wenn zu sehr von Solltemperatur entfernt: Zustand 2
4. Zeit läuft An Dauernd an Blinkt Drücken =>
Zustand 1 Ignorieren Ignorieren Temperatur
halten
Wenn Zeit abgelaufen: Zustand 1
Heat-LED an bedeutet: aufheizen oder Temperatur halten (wenn Temperatur über Sollwert, abkühlen lassen) aus bedeutet: nicht heizen Temp.-LED blinkt bedeutet: Sollwert ist nicht erreicht, Aufheizen (bzw. Abkühlen) läuft an bedeutet: in Verbindung mit der Heat-LED an: Sollwert ist erreicht und wird gehalten in Verbindung mit der Heat-LED aus: zeigt nur Sollwert an, Istwert kann anders sein Zeit-LED blinkt bedeutet: Timer läuft an bedeutet: Timer läuft noch nicht oder nicht mehr

10 RD010_7 09/2014
5. Wartung
Der Reaktor ist mit einer 4-A-trägen Sicherung abgesichert. Diese befindet sich auf
der Rückseite unterhalb des Netzschalters.
Sollte die Sicherung gewechselt werden müssen, wird der Reaktor zuerst vom Netz
getrennt (Ziehen des Netzsteckers aus der Netzsteckdose) und dann der Sicherungs-
halter mit einem geeigneten Werkzeug aus der Arretierung gelöst.
6. Reinigung
Der Reaktor wird vom Netz getrennt (Ziehen des Netzsteckers aus der Netzsteckdose).
Reinigungsarbeiten erst vornehmen, wenn der Thermoreaktor vollständig abgekühlt
ist. Zur Reinigung eignet sich ein feuchtes Tuch mit nicht brennbaren, nicht aggres-
siven schleif- und scheuermittelfreien Detergenzien.
ACHTUNG:
Für den Fall, dass in dem Heizblock eine oder mehrere Küvetten platzen und/oder
Inhalte der Küvetten unbeabsichtigt ausgetreten sind, muss die sichere Entsorgung
des Küvettenglases und -inhalts gemäß den Angaben im entsprechenden Sicherheits-
datenblatt (Kapitel 6 und/oder 13) erfolgen.
Ein kontaminierter Reaktor darf nicht weiterverwendet werden und muss für den
Austausch des Aluminiumblocks zum Hersteller oder einem autorisierten
Servicecenter geschickt werden.
7. Technische Daten
Netzanschluss V/Hz 230 / 50-60 oder
115 / 50-60 (über Wahlschalter)
Leistungsaufnahme W 550
Abmessungen mm 248 x 219 x 171
Gewicht kg 3,9
Werkstoffe Gehäuse Ober-/Unterteil: ABS
Innengehäuse: PBT
Schutzgitter: PPS
Klarsichtdeckel: PC
Heizblock: Aluminium
Küvettenaufnahme 24 Bohrungen,
Aluminiumblock Durchmesser 16,2 mm ± 0,2 mm
Temperaturwahl °C 100 / 120 /150
Temp.-Überwachung Pt100 A-Klasse
Temperaturstabilität °C ± 1
am Pt100
Zeitintervalle min 30 / 60 / 120 / und unbegrenzt (∞)
Aufheizgeschwindigkeit
(20°C --> 150°C) min 12
Steuerung Mikroprozessor
Überhitzungsschutz °C am Thermoblock bei 190
Beeper (Piezo Summer) dB max. 88
Umgebungsbed. Temp. °C 10 – 40
relative Feuchte % max. 85

11
RD010_7 09/2014

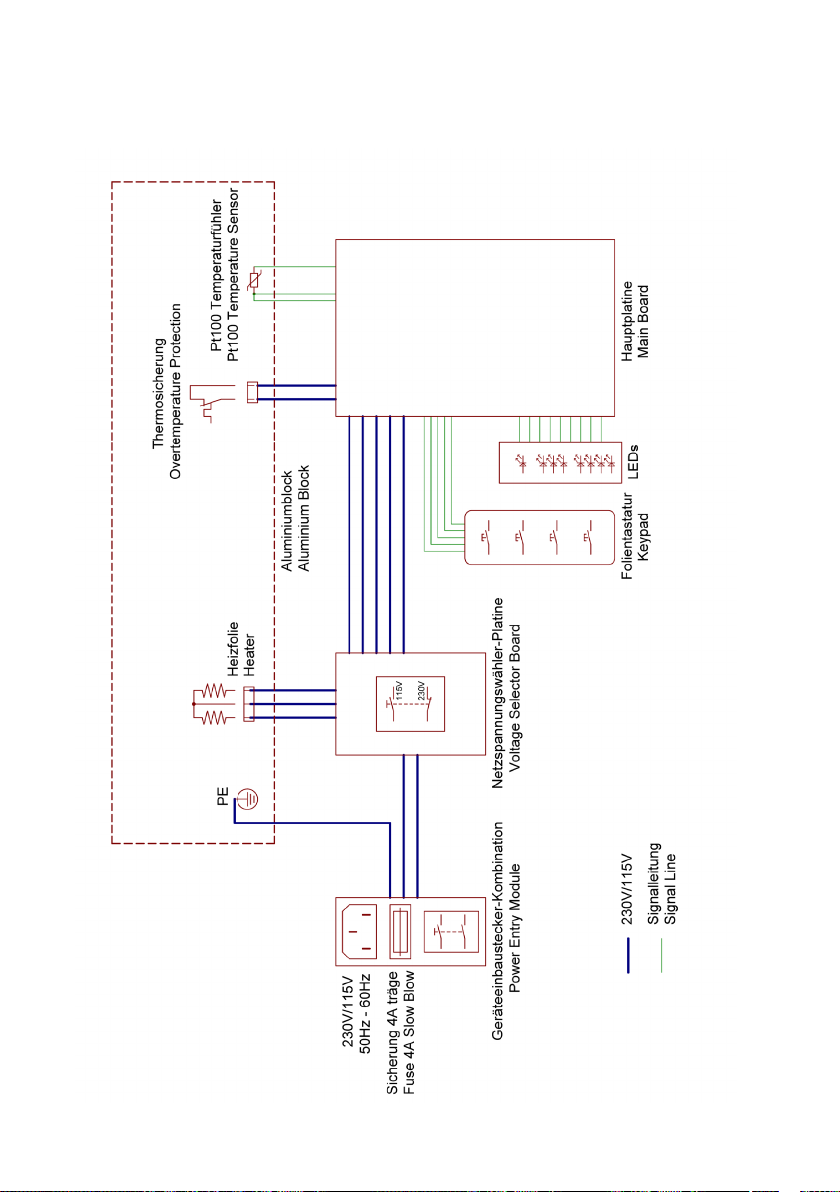

8. Elektrisches Blockschaltbild

12 RD010_7 09/2014
9. LED-Fehlercode
Fehler-Nr Fehler mögliche Ursachen Temp-LEDs LED 30 min. LED 60 min. LED 120 min. LED ∞Piepton
Daueralarm
1 Netzfrequenz Netzfrequenz unter 50Hz
oder über 60Hz; Fehler auf Platine ein aus aus aus ein ja
2Ansprechen der
Schutzschaltung Fehler auf Platine ein aus aus ein aus ja
3 ADC-Fehler Fehler auf Platine ein aus aus ein ein ja 4 Kabelbruch Zuleitung zum Pt100
unterbrochen; sehr abrupte Temperaturänderung ein aus ein aus aus ja
5 Timeout beim Aufheizen
Pt100 nicht richtig auf Alublock befestigt; Kurzschluss des Pt100; verringerte oder gar keine Heizleistung
ein aus ein aus ein ja
6unterer Referenzwert
außerhalb Toleranz Fehler auf Platine ein aus ein ein aus ja
7oberer Referenzwert
außerhalb Toleranz Fehler auf Platine ein aus ein ein ein ja
8Temperaturmessung
am oberen Anschlag
Zuleitung zum Pt100 unterbrochen Fehler auf Platine ein ein aus aus aus ja
9 Programmabsturz EMV-relevante Störung von
außen (HF, Funken etc)
100° ein 120° aus 150° ein ein aus ein aus nein
10 Übertemperatur auf
Platine Gerät überhitzt ein ein ein aus aus ja

13
RD010_7 09/2014

14 RD010_7 09/2014
Content
1. RD010 .................................................15
1.1 Introduction .............................................15
1.1.1 Preface .................................................15
1.1.2 Guide to symbols ......................................... 15
1.2 Important information...................................... 16
1.3 Unpacking ..............................................16
1.4 Connecting..............................................16
1.5 Buttons.................................................18
1.6 Function of buttons........................................ 18
2. Work session ...........................................19
3. Beeper ................................................19
4. Function schematics .....................................20
5. Maintenance ...........................................21
6. Cleaning ...............................................21
7. Technical data ..........................................21
8. Wiring diagramm .......................................22
9. Error code (LED indication) ................................23
Important Information
To Preserve, Protect and Improve the Quality of the Environment
Disposal of Electrical Equipment in the European Union
Because of the European Directive 2002/96/EC your electrical instrument must not be
disposed of with normal household waste!
Tintometer GmbH will dispose of your electrical instrument in a professional and envi-
ronmentally responsible manner. This service, excluding the cost of trans-
portation is free of charge. This service only applies to electrical instruments
purchased after 13th August 2005. Send your electrical Tintometer instruments
for disposal freight prepaid to your supplier.

15
RD010_7 09/2014
1. RD010
1.1 Introduction
Please read the manual before using the unit in particular taking note of the warning
symbols listed below.
The manufacture does not take responsibility for any issues caused by use of the unit
not in accordance with the instructions laid out in this manual.
1.1.1 Preface
The reactor is only suitable for 16 mm Ø test tubes, closed with a lid.
The unit has a transparent cover, which has to be closed during the heating process.
The required temperatures and the corresponding time periods are specific for the
different test tube types and specified in the corresponding method descriptions.
Don’t exceed temperatures or time spans in any case.
All warning labels must NOT be removed and should be replaced if they become
damaged or faded.
1.1.2 Guide to symbols
The symbols below are used in this manual to indicate where there is risk of injury or
damaging devices or to indicate especially useful information:
DANGER!
Indicates risk of injury.
When not following instructions, severe injury or death may result.
ATTENTION!
Indicates possible damage to devices.
When not following instructions, devices may be heavily damaged.
IMPORTANT!
Indicates hints on operation and other useful information.
ATTENTION!
Hot surfaces! Do not touch, risk to be badly burned!
Read all instructions before using the instrument.
i

16 RD010_7 09/2014
1. RD010
1.2 Important information
Note on reactor placement
The setup location must not be extremely hot, cold, humid or dusty. Heat and cold
can impair the functionality of the reactor. Humidity and dust can cause the reactor
to fail.
Do not place the reactor near heaters such as radiators or the like. Do not expose the
reactor to mechanical vibrations or jarring.
Do not block or cover the ventilation openings.
Notes on power connection
Only use the power cord designated for use in your country.
The wall outlet should be within easy reach.
Pulling the power plug is the only way to disconnect the reactor from the power
source
Safety instructions for operation
The power cord must not be damaged. Do not place any objects on the power cord
and make sure it does not have any knots. To unplug the cord, always pull on the
plug and not on the cable itself.
Avoid covering the ventilation slots. Air circulation is necessary to prevent the reactor
from overheating. If the air circulation is restricted it could cause fire or damage the
reactor.
Never open the reactor housing yourself. There is a danger of electric shock
and other hazards. The reactor may only be opened and serviced by qualified
professionals.
Safety rules
The heating block if programmed, may reach a temperature of 150 °C, this hap-
pens during the heating phase when the red LED is lighted. Please note the unit will
remain hot during the cooling phase even though the LED-light may be off.
During this phase the base of the instrument may be very hot!
Do not touch, risk to be badly burned!
The materials used during the work must be compatible with the temperatures
reached by the unit.
Cleaning
The heating plate must be allowed to cool before cleaning.
Use a damp cloth with a non flammable, non corrosive detergent .
Personal Protection Equipment
The equipment used for personal protection must be compatible with the reached
temperature and the dangers due to the working materials.
i

17
RD010_7 09/2014
1. RD010
1.3 Unpacking
Carefully inspect all items to ensure that every part on the list below is present
and no visible damage has occurred during transportation.
Store the packing material to return the unit for repair or other kinds of transport.
The table below shows the parts included in the packing.
Part list
Part Quantity
1 Thermoreactor RD010 1
2 Power cord (European version) 1
3 Instruction manual 1
1.4 Connecting
On the reverse side of the reactor:
• Selector for voltage 115 V / 230 V
• Plug for power cord
• Fuse 4 AT
• ON/OFF Switch (0/I)
Before connecting to power supply check that the ON/OFF switch is turned to “0”
and check that the voltage selector (115 V/230 V) corresponds to the voltage
supplied by the electric socket.
Selector
for voltage
ON/OFF Switch
Plug for power cord
Fuse
Cover

18 RD010_7 09/2014
RD010
150
120
100
Start
120
60
30
∞
Temp
°C
Time
min
Heat
1.6 Function of buttons
Start key (for timer): By pressing this key the work cycle will start with the
pre-selected values for temperature and time. At the end of the work cycle the
beeper will sound (Beeper, see p. 7) and the heater automatically switches off.
Heat key: By pressing this key (after switching the instrument on using the main on/
off switch see page 17) the reactor will heat up to the pre-selected temperature.
Temp key: By pressing this key the temperature is selected (scrolling). It is possible
to select between 100/120 and 150 °C. When a temperature is selected the
corresponding LED will light.
Time key: By pressing this key the time is selected (scrolling). It is possible to select
between: 30/60/120 min or ∞(infinite). When a time is selected the corresponding
LED will light.
Start key / Timer
Heat key
Temperature key
Time (interval) key
Heat LED
Temperature LEDs
Time LEDs
1.5 Buttons

19
RD010_7 09/2014
2. Work session
This section describes the use of the reactor for a standard application.
For further applications please refer to “Function schematics” (page 20).
After the unit is switched on (main switch, reverse side, position I) the keypad
automatically shows the last selected temperature and time span.
The corresponding LEDs are lighted.
After switching on the block heating does not commence automatically.
For heating up the unit press the “Heat” key.
After pressing this key the Heat LED is lighted.
Before and after pressing the “Heat” key temperature and time span still can be
changed.
During heating up the Temperature LED will light intermediately, when the selected
temperature is reached the Temperature LED is lighted permanently.
By pressing the “Start” key the timer starts the work cycles corresponding to the cho-
sen time span (indication by Time LED). Starting the work cycle the Time LED changes
from lighted to flashing.
When the work cycle ends Time LED and Temperature LED are lighted while the Heat
LED is off.
At the end of the work cycle the heater is switched off.
3. Beeper
Select temperature or time: short double beep
(two frequencies)
Switch heater on: long beep (one frequency)
Switch heater off: long beep (one frequency)
Temperature reaches the selected value: 8 x short beep
(two frequencies)
Start of countdown: long beep (one frequency)
End of countdown: 16 x short beep
(two frequencies)
Pressing a key which is inactive short beep
(at the moment): (one frequency)
Malfunction: Continuous beep (2 frequencies)
until the instruments is switched
off with the main switch (position “O”).
In this case the LED combination
according pages 12/13 allows a
failure definition.

20 RD010_7 09/2014
4. Function schematics
After switching on the instrument with the main on/off switch, the heater is not active. Press the HEAT-key for heating up (status 1). After heating up to the selected temperature the timer starts after pressing START-key (status 3).
Status Heat-LED Temp.-LED Time-LED Heat-key Start-key Temp-/Time-
key Heater next possible
status
1. Waiting for pressing HEAT-key Off last selected
temperature
last selected time-span
Press: => Status 2 Ignore Selection
possible Off
After pressing HEAT-key: Status 2
2. Heating up On Flashing On Press =>
Status 1 Ignore Selection
possible
Heating up or Cooling down
If selected temperature is reached: Status 3
3. Waiting for pressing START-key On On On Press =>
Status 1
Press for t = 30, 60, 120
Selection possible
Temperature- controlled for stability of the selected temperature
After pressing Start-key: Status 4 (t≠∞)
Ignore for t=∞
If selected temperature will be changed: Status 2 If temperature to different to selected one: Status 2
4. Time: Count down On On Flashing Press =>
Status 1 Ignore Ignore Stable
Temperature
End of count down: Status 1
Heat-LED On: Heating up or stabilizing selected temperature.
Off: Heater is off
Temp.-LED Flashing: Selected temperature is not reached (heating up or cooling down)
Together with HEAT-LED On: Selected temperature is reached
Together with HEAT-LED Off: Indicates selected temperature without indication of the real temperature of the reactor
Time-LED Flashing: Count down function
On: indication of selected time-span without count down function.
