Merci d’avoir choisi une pompe à chaleur Aqualux Inverter.
Ce manuel vous fournit toutes les informations nécessaires à
une utilisation et un entretien optimaux.Alire attentivement et
à conserver pour une utilisation ultérieure.
MANUEL D’INSTALLATION
ET D’UTILISATION

Sommaire
1. Informations Générales:.....................................................................- 1 -
1.1. Liste du matériel livré:...............................................................................................- 1 -
1.2. Conditions et plages de fonctionnement:...............................................................- 1 -
1.3. Avantages des différents modes:............................................................................- 1 -
1.4. Rappel:........................................................................................................................- 2 -
2. Utilisations............................................................................................- 4 -
2.1. Informations avant utilisation ...................................................................................- 4 -
2.2. Instructions d’utilisation.............................................................................................- 4 -
2.3. Entretien quotidien et hivernage..............................................................................- 5 -
3. Caractéristiques techniques...............................................................- 6 -
1. Manipulation.........................................................................................- 7 -
2. Installation et entretien .......................................................................- 7 -
2.1.Information préalable à l’installation: .......................................................................- 7 -
2.2. Instructions d’installation ..........................................................................................- 8 -
2.3. Test après installation.............................................................................................- 11 -
2.4. Entretien et hivernage.............................................................................................- 12 -
3.Guide de dépannage pour les pannes les plus courantes............ - 13 -
4. Codes d’erreur................................................................................... - 13 -
Annexe 1: Schéma de câblage priorité de chauffage (en option).......................................- 15 -
Pour les utilisateurs ………..…………………………………………………………. P.1-P.6
Pour les installateurs et les professionnels ……………………………………P.7-P.15

Pour les utilisateurs
- 1 -
1. Informations Générales:

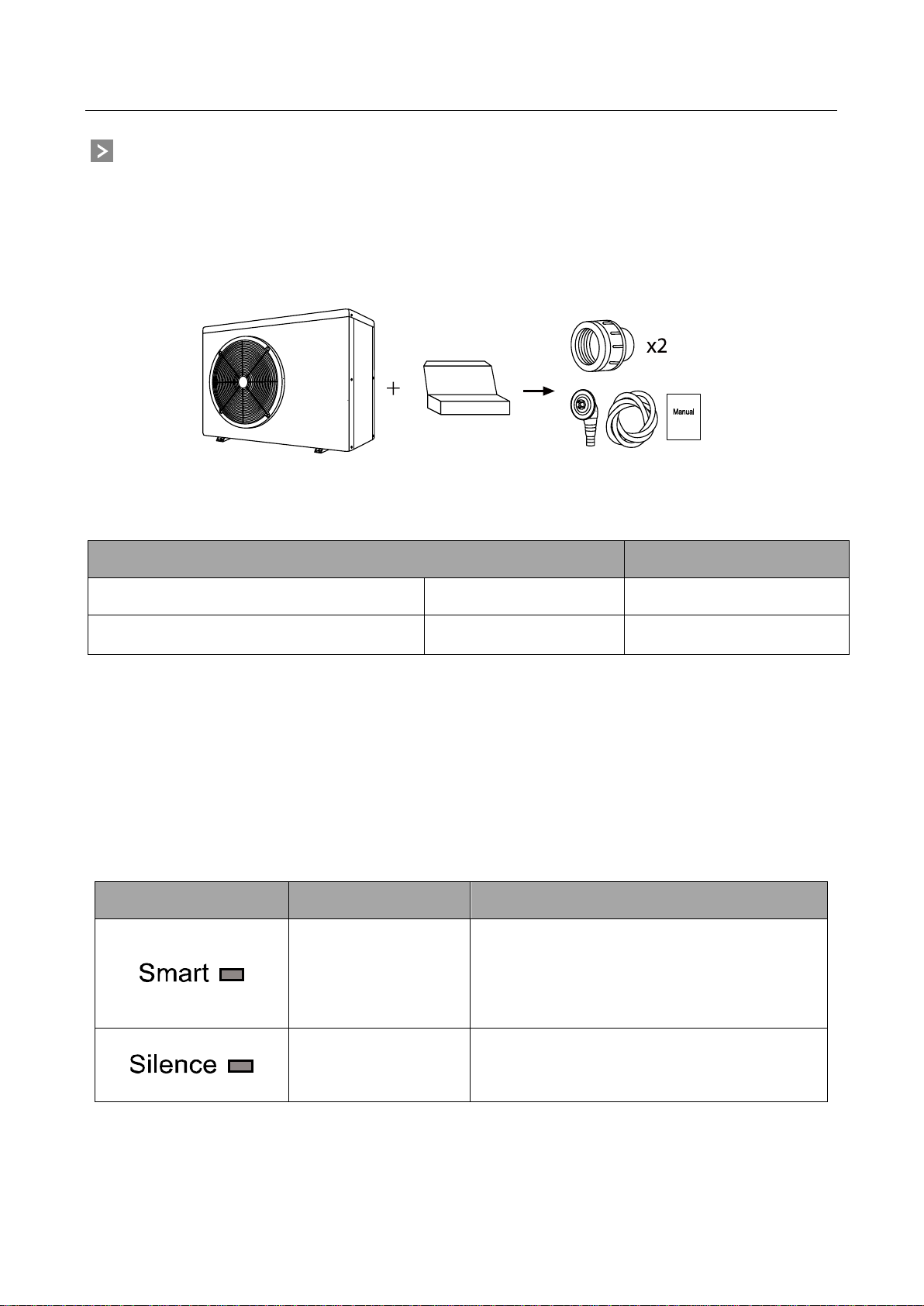

1.1. Liste du matériel livré:
Après déballage, vérifier la présence des composants suivants:
1.2. Conditions et plages de fonctionnement:
Items
Plage
Plage de fonctionnement
Température de l’air
-7℃～43℃
Réglage température
Chauffage
18℃-35℃
La pompe à chaleur fonctionne de manière optimale sur une plage de température d’air
de15 ℃～ 25 ℃
1.3. Avantages des différents modes:
Il y a deux modes : Smartet Silence. Ils offrent divers avantages selon certaines conditions
Mode
Recommandation
Avantages
Pour utilisation
Capacité de chauffage: de 25%à 100%
Optimisation intelligente
Montée en température rapide
Pour utilisation de nuit
Capacité de chauffage : de 25%à 80%
Niveau sonore: 3dB (A)de moins qu’en mode Smart.

Pour les utilisateurs
- 2 -
1.4. Rappel:
Cette pompe à chaleur est équipée d’une fonction mémoire en cas de coupure
d’électricité. Lorsque l’électricité revient, la pompe à chaleur redémarre automatiquement.
1.4.1. La pompe à chaleur doit être utilisée uniquement pour chauffer de l’eau de piscine.
Elle ne doit EN AUCUN CAS être utilisée afin de réchauffer des liquides
inflammables ou troubles.
1.4.2. Lors de la manipulation de la pompe à chaleur, il ne faut pas tirer sur le raccord
hydraulique sous peine d’endommager l’échangeur en titane à l’intérieur de la
machine.
1.4.3. Ne pas mettre d’obstacles devant la prise d’air et la sortie de la pompe à chaleur.
1.4.4. Ne rien mettre à l’intérieur de l’entrée ou de la sortie. L’efficacité de la pompe à
chaleur pourrait être réduite ou l’appareil pourrait s’arrêter.
1.4.5. Afin d’éviter d’éventuels incendies, ne pas utiliser ni entreposer des gaz ou liquides
combustibles tels que des diluants, de la peinture et de l’essence.

Pour les utilisateurs
- 3 -

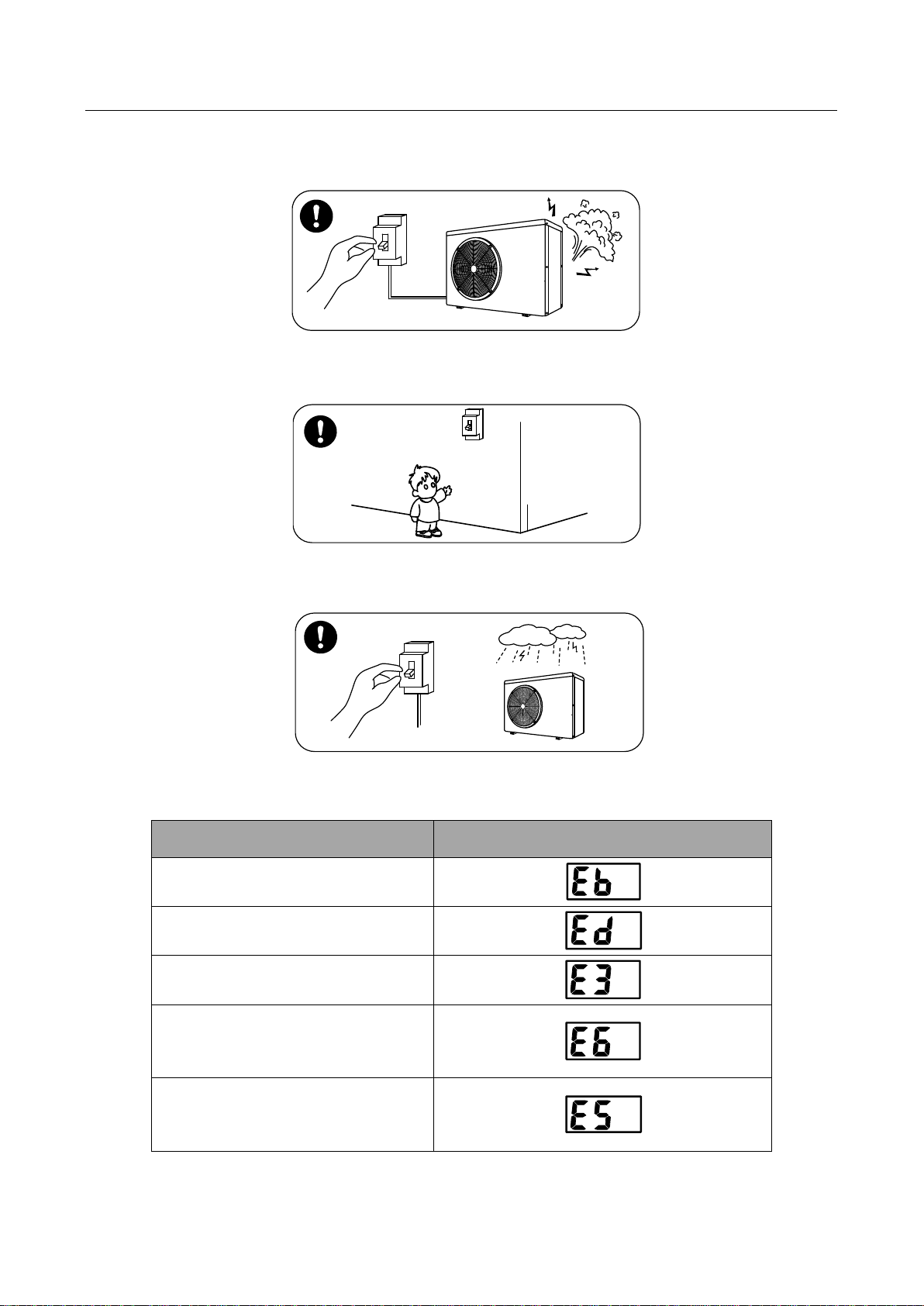

1.4.6. En cas d’anomalies telles que des bruits, des odeurs, des fumées anormales, des
fuites d’électricité, coupez immédiatement l’alimentation et contactez votre
revendeur. N’essayez pas de réparer vous-même la pompe à chaleur.
1.4.7.L’interrupteur principal doit être positionné hors de portée des enfants.
1.4.8. Il faut couper l’alimentation en cas de temps orageux.
1.4.9.Veuillez noter que les codes ci-dessous ne sont pas des codes d’erreur.
Codes
Hors plage de fonctionnement
Rappel anti-gel
Manque d’eau
Débit d’eau insuffisant ou
pompe bloquée
Problème alimentation
électrique

Pour les utilisateurs
- 4 -
2. Utilisations
2.1. Informations avant utilisation
①Pour une meilleure durée de vie du produit, il est conseillé à l’utilisateur de démarrer la
pompe de filtration avant la pompe à chaleur et d’éteindre la pompe à chaleur avant
la pompe de filtration.
②Vérifier l’absence de fuites d’eau dans les connexions hydrauliques, allumer l’appareil,
appuyer sur le bouton ON/OFF de la pompe à chaleur et sélectionner la
température désirée.
2.2. Instructions d’utilisation
Symbole
Désignation
Action
Alimentation
ON/OFF
Appuyer pour allumer ou éteindre l’appareil
Mode
Appuyer pour choisir le mode Smart ou Silence
Haut/ Bas
Appuyer pour sélectionner la température d’eau
désirée
Note:
①Vous devez établir la température d’eau désirée entre 18et35℃.
②l’icône à droite indique la température de l’eau à l’entrée. L’icône à gauche
indique la température choisie en appuyant simultanément sur les boutons .
③Après avoir allumé la pompe à chaleur, le ventilateur commencera à fonctionner après 3
minutes. 30 seconds après, le compresseur se mettra en marche.
④Pendant le chauffage, l’icône sera allumée.
2.2.1. Mode sélections
①s’éclairera par défaut lorsque vous allumerez la pompe à chaleur.

Pour les utilisateurs
- 5 -
②Appuyez sur le bouton pour entre dans le mode Silence, l’icone
s’allumera.
Appuyez sur le bouton à nouveau pour sortir et entrer dans le mode SMART.
2.2.2.Dégivrage forcé
①Lorsque la pompe à chaleur chauffe et que le compresseur fonctionne en continu
pendant 10 minutes, appuyez simultanément sur les boutons “” et “ ” pendant 5
secondes afin de lancer le dégivrage forcé.(Note: La durée minimale entre 2 dégivrages
force doit être de 30 minutes).
②Le voyant de chauffe clignotera quand la pompe à chaleur sera en dégivrage
automatique ou forcé.
③Le processus de fonctionnement et de fin du dégivrage forcé équivaut à un dégivrage
automatique.
2.3. Entretien quotidien et hivernage
2.3.1. Entretien quotidien
N’oubliez pas de couper l’alimentation de la pompe à chaleur.
①Nettoyez l’évaporateur à l’aide de produits ménagers ou à l’eau claire, n’utilisez JAMAIS
d’essence, diluants ou autres carburants.
②Vérifier les vis, câbles et connexions régulièrement.
2.3.2. Hivernage
En hiver, lorsque la piscine est fermée, coupez l’alimentation et videz l’eau qui se trouve
dans la pompe à chaleur.Lorsque vous utilisez la pompe à chaleur en-dessous de 2℃,
assurez-vous que la pompe de filtration fonctionne en continu.
Important:
Dévisser le raccord union du tuyau
d’entrée afin que l’eau s’écoule.
En hiver, l’échangeur thermique en
titane peut être endommagé si l’eau
résiduelle dans la machine gèle.

Pour les utilisateurs
- 6 -
3. Caractéristiques techniques
Modèle
106003
106004
106005
Volume basin recommandé (m3)
30-60
40-75
65-120
Plage de fonctionnement air (℃)
-7~43
Conditions de performance : Air 26°C, Eau 26°C, Humidité 80%
Capacité de chauffage (kW)
13.3~3.4
17.3~4.4
27.9~7.1
Capacité de chauffage (kW) en mode
silence
10.4~3.4
13.8~4.4
21.8~7.1
C.O.P
6.4~15.0
6.3~15.2
6.3~15.3
C.O.P en mode silence
7.4~15.0
7.3~15.2
7.3~15.3
Conditions de performance : Air 15°C, Eau 26°C, Humidité 70%
Capacité de chauffage (kW)
9.4~2.3
11.4~2.8
18.0~4.6
Capacité de chauffage (kW) en mode
silence
7.4~2.3
8.8~2.8
14.6~4.6
C.O.P
4.4~7.6
4.3~7.8
4.4~7.9
C.O.P en mode silence
5.1~7.6
5.2~7.8
5.1~7.9
Puissance nominale (kW)
2.1~0.25
2.6~0.33
4.0~0.58
Courant nominal (A)
9.1~1.1
10.9~1.4
17.4~2.5
Alimentation électrique
230V/1 Ph/50Hz
Debit d’eau recommandé (m³/h)
5~7
6.5~8.5
10~12
Pression acoustique à 1m dB(A)
42.8~52.1
44.2~52.9
48.6~55.5
Pression acoustique à 10m dB(A)
22.8~32.1
24.2~32.9
28.6~35.5
Dimensions hydrauliques (mm)
50
Dimensions nettes LxlxH (mm)
961×312×658
961×392×658
1090×420×960
Poids net (kg)
52
63
90
1. Les valeurs indiquées sont valables dans des conditions idéales: piscine couverte par une couverture
isotherme, filtration fonctionnant au moins 15 heures par jour.
2.Les paramètres donnés sont sujets à ajustements périodiques pour amélioration technique sans
préavis. Pour plus de détails, voir plaque signalétique de la machine.

Pour les installateurs et les professionnels
- 7 -
1. Manipulation
1.1. Lors du stockage ou de la manutention de la pompe à chaleur, celle-ci doit être en
position verticale.
1.2. Lors de la manipulation de la pompe à chaleur, ne pas tirer sur le raccord hydraulique
sous peine d’endommager l’échangeur thermique en titane qui se trouve à l’intérieur.
2. Installation et entretien
La pompe à chaleur doit être installée par des professionnels. Les utilisateurs ne
sont pas qualifiés pour l’installer sous peine d’endommager l’appareil et de mettre
en péril leur propre sécurité.
2.1.Information préalable à l’installation:
2.1.1. Les raccords d’entrée et de sortie d’eau ne peuvent pas supporter le poids de tuyaux
souples. La pompe à chaleur doit être connectée avec des tuyaux rigides !
2.1.2．Afin de garantir un chauffage efficace, la longueur de tuyaux entre la piscine et la
pompe à chaleur doit être ≤10m.

Pour les installateurs et les professionnels
- 8 -
2.2. Instructions d’installation
2.2.1. Emplacement et dimension
La pompe à chaleur doit être installée dans un lieu bien ventilé.
* Distance Minimale
Fltre
Traitement automatique
Vannes hydrauliques

Pour les installateurs et les professionnels
- 9 -
※ les données ci-dessus sont sujettes à modification sans préavis.
2.2.2. Installation de la pompe à chaleur.
①Le châssis doit être fixé à la fondation en béton à l’aide d’écrous M10 ou de crochets. La
fondation béton doit être solide, le crochet doit être suffisamment rigide et traité
antirouille;
②Il faut une pompe de filtration (fournie par l’utilisateur) pour que la pompe à chaleur puisse
fonctionner. Débit de pompe recommandé : voir paramètres techniques.Distance
maximum ≥10m
③Quand la pompe à chaleur est en marche, de l’eau de condensation peut sortir par le
dessous de l’appareil. Prêtez-y attention. Insérez le tube d’écoulement (accessoire)
dans l’orifice et clipsez-le correctement. Ensuite, connectez un tuyau afin de drainer
l’eau de condensation.
2.2.3. Câblage et protection des appareils et informations relatives aux câbles
①Branchez l’appareil à une alimentation adaptée, la tension doit être conforme à la tension
nominale du produit.
②Bien mettre la pompe à chaleur à la terre.
③Le câblage doit être effectué par un électricien professionnel selon le schéma de câblage
fourni.
④Déterminez le disjoncteur ou le fusible en fonction du code local (courant de fuite
opérationnel ≤ 30mA).
⑤La pose du câble d’alimentation et du câble de signal doit être telle qu’ils n’aient aucune
incidence l’un envers l’autre.
A
B
C
D
E
F
G
H
106003
324
590
308
349
954
340
74
648
106004
404
590
388
429
954
390
74
648
106005
404
720
388
429
1084
620
74
948
Dimension (mm)
Modèle
Nom
C
A
FG
D
H
B
E

Pour les installateurs et les professionnels
- 10 -

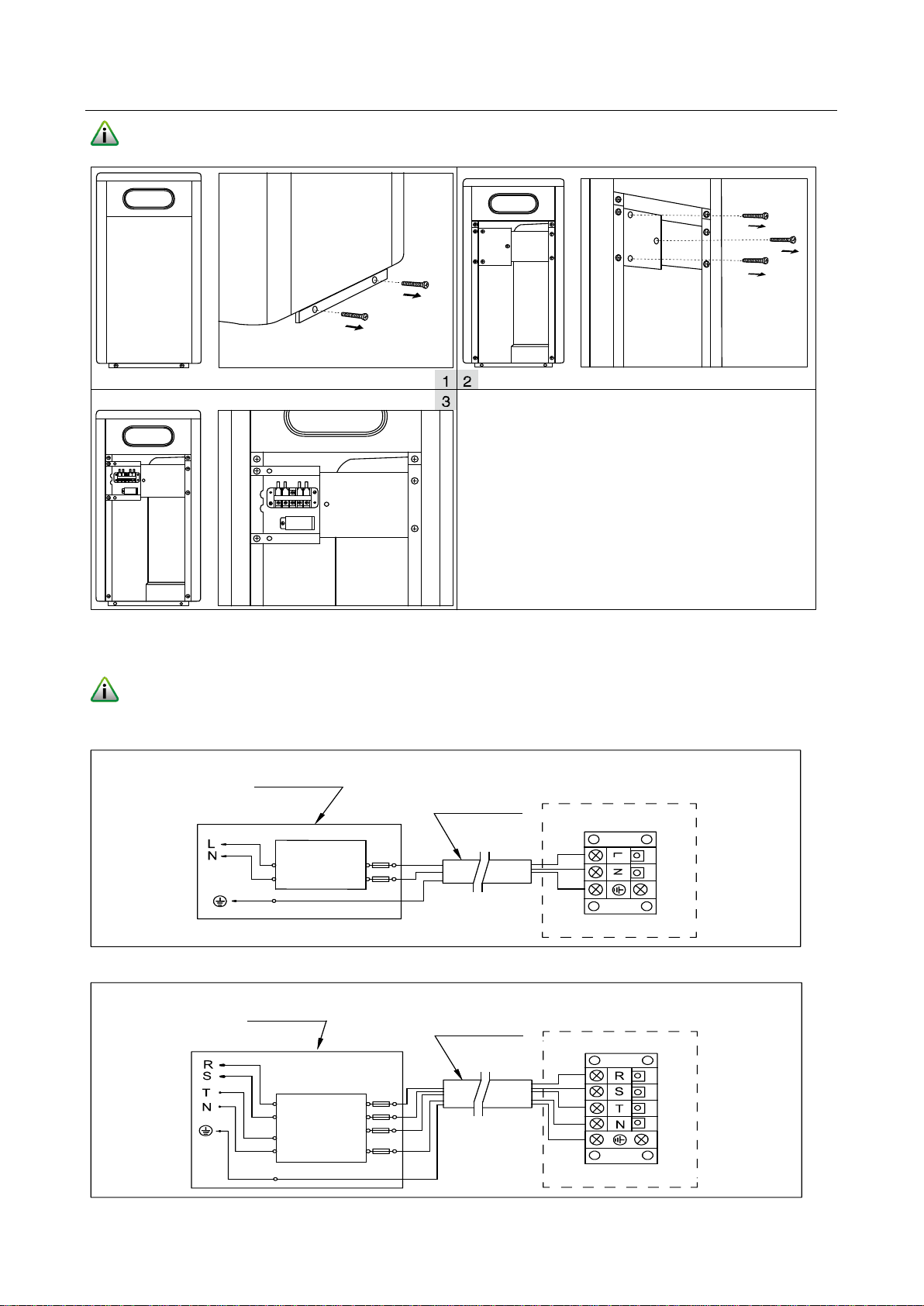

1.Branchement du câble d’alimentation
Note: ouvrez le panneau arrière pour réaliser le branchement à l’alimentation électrique. L’opération est
la même que celle ci-dessus.

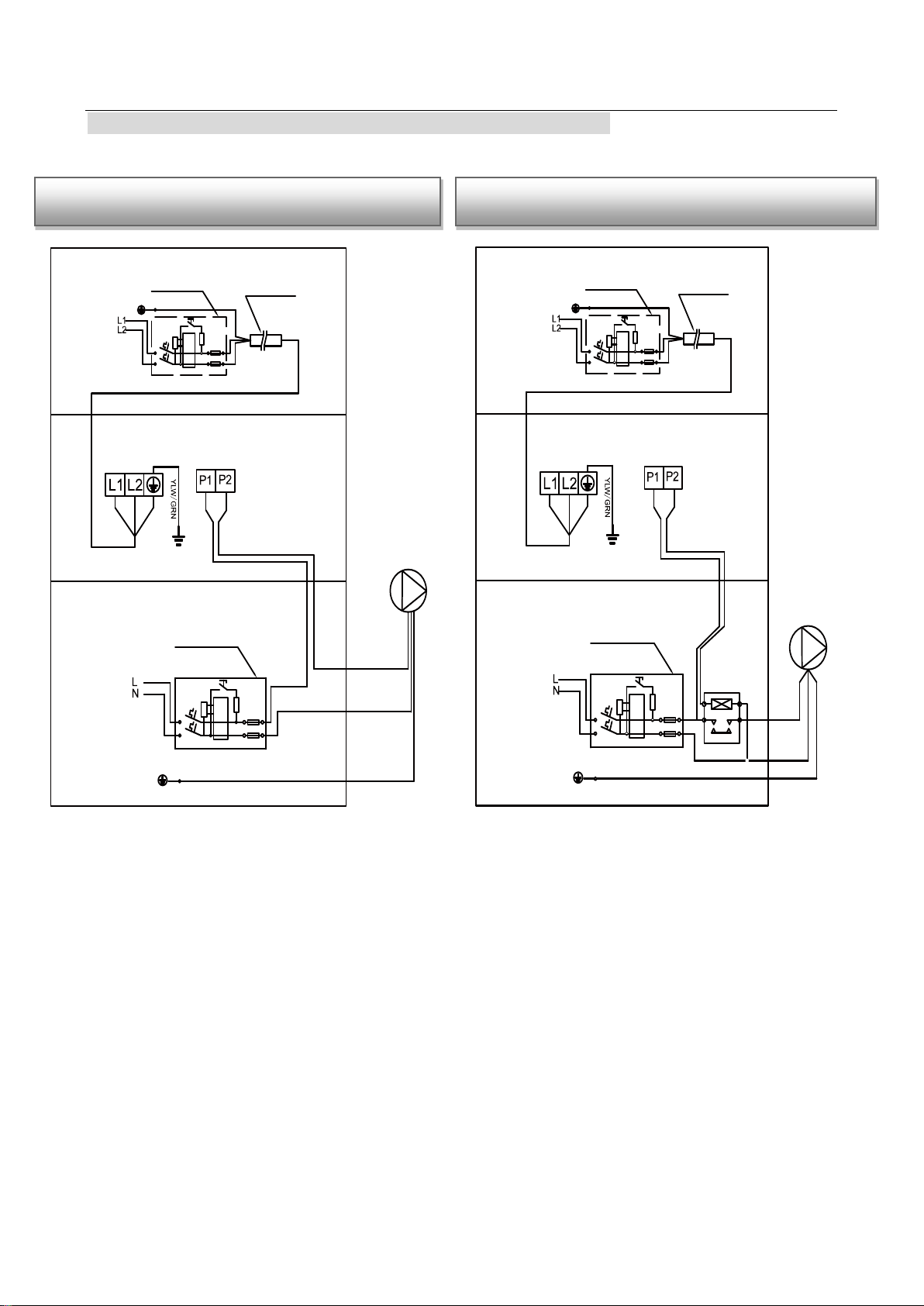

2. Schéma de câblage
①Utilisez un tournevis cruciforme afin de
retirer les 2 vis en bas du panneau lateral.
Enlever la demi partie inférieure du
panneau.
②Dévissez les 3 vis sur la protection du
boîtier électrique.
③Branchez les bornes suivant le schema
de câblage.
A. Pour alimentation: 230V 50Hz
Boîtier de Distribution (preparé pour client)
Câble d’alimentation
Bornier pompe à chaleur pour piscine
Alimentation
400V50Hz
Disjoncteur
Boîtier de Distribution (réalisé par l’installateur)
Câble alimentation
Bornier pompe à chaleur pour piscine
Alimentation
230V50Hz
Disjoncteur
B. Pour alimenation: 400V 50Hz
Mise à la terre
Mise à la terre
Fusible
Fusible

Pour les installateurs et les professionnels
- 11 -
Note: pour une utilisation en toute sécurité en hiver, il est fortement recommandé de
configurer une fonction de chauffage prioritaire. Reportez-vous à l’annexe 1 pour consulter
le schéma de câblage détaillé.
3．Options pour la protection des appareils et détails relatifs aux câbles.
MODELE
106003
106004
106005
Disjoncteur
Courant
Nominal A
13
16
25
Protection
différentielle
mA
30
30
30
Fusible A
13
16
25
Câble d’alim（mm2）
3×2.5
3×2.5
3×6
Câble de signal（mm2）
3×0.5
3×0.5
3×0.5
NOTE: les informations ci-dessus sont données pour un câble d’alimentation ≤ 10m .Si le câble
d’alimentation est ＞ 10m, il faut augmenter la section de câble. Le câble de signal peut être rallongé de
50m maximum.
2.3. Test après installation
Bienvérifier tous les câblages avant de mettre la pompe à chaleur en marche.
2.3.1．Inspection avant utilisation
①Vérifier l’installation de la pompe à chaleur ainsi que les branchements hydrauliques
selon le schéma de connexion hydraulique;
②Vérifier le câblage électrique et la mise à la terre à l’aide duschéma de câblage;
③S’assurer de la bonne connexion à l’alimentation générale;
④Vérifier qu’il n’y ait pas d’obstacles devant l’entrée et la sortie d’air de la pompe à chaleur.
2.3.2．Essai
①Il est recommandé à l’utilisateur de démarrer la pompe de filtration avant la pompe à
chaleur et d’éteindre la pompe à chaleur avant la pompe de filtration afin de garantir une
bonne durée de vie du produit.
②L’utilisateur doit démarrer la pompe de filtration et vérifier qu’il n’y ait pas de fuites d’eau,
activer l’alimentation électrique et appuyer sur le bouton ON/OFF de la pompe à chaleur
et régler la température désirée à l’aide du thermostat.
③Afin de la protéger, la pompe à chaleurest équipée d’une fonction de démarrage amorti.
Lorsque la pompe à chaleur est démarrée, le ventilateur va commencer à tourner
pendant 3 minutes et 30 secondes après, le compresseur démarrera à son tour.
④Une fois que la pompe à chaleur a été démarrée, vérifier qu’elle n’émette pas de bruits
anormaux.
⑤Vérifier le réglage de température.

Pour les installateurs et les professionnels
- 12 -
2.4. Entretien et hivernage
2.4.1Entretien
L’entretien doit être effectué une fois par an par un professionnel qualifié.
①Couper l’alimentation électrique de la
pompe avant de la nettoyer, de
l’examiner et de la réparer.
Ne pas toucher les composants
électroniques avant que les voyants
LED du clavier de commande ne
soient éteints.
②Nettoyer l’évaporateur à l’aide de produits ménagers ou à l’eau claire, ne jamais utiliser
d’essence, de diluants ou tout autre hydrocarbure.
③Vérifier régulièrement les écrous; les câbles et les branchements.
2.4.2Hivernage
En hiver, lorsque la piscine n’est pas utilisée, couper l’alimentation électrique et vidanger
l’eau présente dans la pompe à chaleur.Lorsque la pompe à chaleur est utilisée par une
temperature extérieure inférieure à2℃, bien s’assurer que la pompe de filtration fonctionne
en continu.
Important:
Dévisser le raccord union du tuyau
d’entrée afin que l’eau s’écoule.
En hiver, l’échangeur thermique en
titane peut être endommagé si l’eau
résiduelle dans la machine gèle.

Pour les installateurs et les professionnels
- 13 -
3.Guide de dépannage pour les pannes les plus courantes
Problème
Cause
Solution
La pompe à chaleur ne
démarre pas
Pas de courant
Attendre que le courant revienne
L’interrupteur est sur OFF
Allumer la machine
Fusible grillé
Vérifier et changer le fusible
Le disjoncteur a sauté
Vérifier et allumer le disjoncteur
Le ventilateur tourne
mais le chauffage est
insuffisant
Evaporateur bloqué
Enlever les obstacles
Sortie d’air bloquée
Enlever les obstacles
Départ amorti (retard de 3 minutes)
Patienter
Affichage normal,
mais pas de chauffage
Température sélectionnée trop
basse
Sélectionner une température
cohérente
Départ amorti (retard de 3 minutes)
Patienter
Si les solutions ci-dessus ne fonctionnent pas, contactez votre installateur, expliquez le/les
problème(s) rencontré(s) de manière détaillée et communiquez lui le modèle de votre pompe à
chaleur. N’essayez pas de la réparer vous-même.
ATTENTION！Afin d’éviter tout risque, n’essayez pas de réparer la pompe à chaleur vous-même.
4. Codes d’erreur
NO.
Affichage
Description du défaut
1
E1
Haute pression gaz
2
E2
Basse pression gaz
3
E3
Absence de débit d’eau (pas une erreur)
4
E4
Séquence triphasé (seulement pour machines en
triphasé)
5
E5
Anomalie alimentation électrique extérieure
6
E6
Différence de température excessive entre l’entrée et
la sortie hydraulique (débit d’eau insuffisant)
7
E7
Température de sortie basse
8
E8
Température gaz échappement haute
9
E9
Surchauffe compresseur (réservé)
10
EA
Surchauffe évaporateur
11
Eb
Température ambiante trop haute/basse
12
Ed
Rappel antigel (pas une erreur).
13
P0
Panne contrôleur de communication
14
P1
Panne sonde de température d’eau à l’entrée
15
P2
Panne sonde de température d’eau en sortie

Pour les installateurs et les professionnels
- 14 -
16
P3
Panne sonde de température gaz d’échappement.
17
P4
Panne sonde température échangeur thermique
18
P5
Panne sonde température retour gaz
19
P6
Panne sonde température évaporateur l
20
P7
Panne sonde température ambiante
21
P8
Panne sonde température radiateur
22
P9
Panne sonde courant
23
PA
Panne mémoire redémarrage
24
F1
Panne module lancement compresseur
25
F2
Panne module PFC
26
F3
Panne démarrage compresseur
27
F4
Panne fonctionnement compresseur
28
F5
Protection surtension module compresseur
29
F6
Protection surchauffe module compresseur
30
F7
Protection courant
31
F8
Protection surchauffe radiateur
32
F9
Panne moteur ventilateur
33
Fb
Protection absence de puissance condensateur

Pour les installateurs et les professionnels
- 15 -
Annexe 1: Schéma de câblage priorité de chauffage (en option)
Pour pompe filtration: Voltage 230V, Capacité ＞500W
Pour pompe filtration: tension 230V, Capacité ≤500W
Pompe filt.
Alim.élect.
230V~/50Hz
Terre
Disjoncteur/fusible
(
par l’installateur)
Pompe Filtr.
contacteur
Alim.élect.
230V~/50Hz
Disjoncteur/fusible
(par l’installateur)
Câble d’alim
Terre
Alim.élect.
230V~/50Hz
Terre
Disjoncteur/fusible
(
par l’installateur)
Câble d’alim
Pompe Filtr.
Alim.élect.
230V~/50Hz
Terre
Disjoncteur/fusible
(
par l’installateur)
Pompe Filtr.

Pour les installateurs et les professionnels
- 16 -
Branchement en parallèle avec horloge de filtration
Note: L’installateur doit brancher A en parallèle avec B (comme ci-dessus). Pour démarrer
la pompe de filtration, il faut que A ou B soit branché. Pour arrêter la pompe de
filtration, A et B doivent être débranchés.
Disjoncteur/fusible
(preparé pour client)
Alim.élect.
400V~/50Hz
Terre
Terre
Pompe filtration
Pompe filtration
Alim.Électr.
400V~/50Hz
Disjoncteur/fusible
(par l’installateur)
Contacteur
Tension bobine: 400V
Câble d’alim.
Pour pompe filtration: tension 400V
A: Horloge pompe filtration
B: Câblage pompe filtration de la pompe à chaleur

- 17 -
t
INSTALLATION AND
USER MANUAL
Thank you for choosing Aqualux Inverter heat pump.
This manual provides you necessary information for optimal
use and maintenance, please read it carefully and keep it for
subsequent use.
