Aroua Vn201-BL.BX User manual

Content
Control Buttons......................................2
Filter maintenance.................................3
Replace lights ........................................4
Cleaning..................................................4
Contenu
Boutons de contrôle...........................5
Entretien des filtres............................6
Remplacement des lumières.............7
Nettoyage..........................................7
Use & care manual
Manuel d’utilisation et
d’entretien
®
(Vn201-BL.BX, Vn202-BL.BX & Vn301-BX)
Un air distinctif – A distinctive
air
Range hood / Hotte de cuisine : Aroua - Ventix

USE & CARE MANUAL
PK-4102 (Rev 1) Page 2
Control Buttons and display
This hood is equipped with an electronic motor and lamp control. The control is
able to set 4 different fan speeds, dim the light and has a programmable timer
function. This hood is also equipped with a display to show the status of your
hood and make easy the control.
Automatic Timer
This hood is equipped with an automatic timer to avoid prolonged operation
inadvertently. After 2 hours of operation, the hood will stop working by itself.
In the following drawing are described the main key functions.
Display: this display will show the hood status and provide the information you
need to control your hood. To switch from the two languages (English and
French) press and holding “Off button” and then press on “4”.
Off button: This button will turn off the fan at any speed.
Speed level buttons: these buttons will allow you to choose one of the 4 the
speeds of your fan for your convenience. When choosing a speed, a screen like
the one below will display the selected value. After a few seconds, the main
menu will appear again.
Light (3 levels)
Adjust 4 speed
levels Turn off
programmable
delay off
Display
Moisture sensor
opening
Light intensity
Fan speed Timer
Humidity ratio

USE & CARE MANUAL
PK-4102 (Rev 1) Page 3

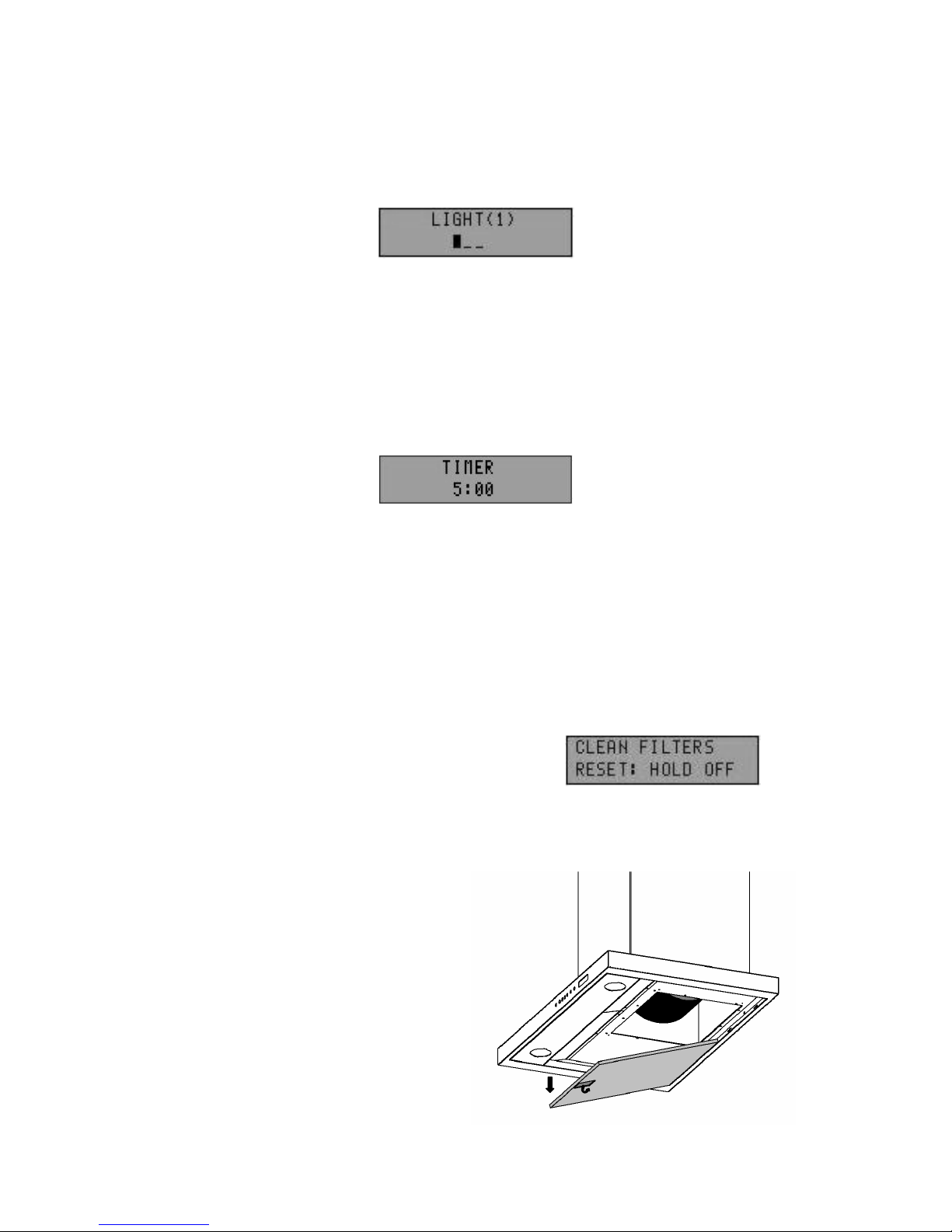

Light button: This button will switch your light intensity through 3 levels from
level 0 (or off) to the level 3 (max). To turn off the lights, press the button until the
level 0. When you push the light button the display will show the following
message depending of the chosen light level:
Delay button: This button will allow you to activate and adjust the timer from 5 to
30 minutes. To use it, simply press this button when the fan is running. The timer
begins to decrement and you can follow state, on the main screen. To increase
the timer, press repeatedly until the desired value.
Filter maintenance
To make your hood ventilation efficient, it’s important to clean the filters
frequently. This hood is provided with a filter clean reminder system. After 50
hours of use, the display will show the message “ CLEAN FILTERS” reminding
that you should clean your filters. The filters are made in stainless steel and can
be washed by hand or in the dishwasher.
To remove the filters:
- turn off the fan and the light
- Pull the spring release handle
-
To reset the 50hours counter, press and hold
the “off” button until this message disappear.
1
2

USE & CARE MANUAL
PK-4102 (Rev 1) Page 4
Replace lights
Cleaning
Clean the metal when it is dirty; don't wait until it requires aggressive cleaning in
order to restore it to its original appearance.
To clean the stainless steel we recommend to use products designed for this
purpose and clean, soft cloths, sponges or paper towels.
AVOID ALL CONTACT WITH PRODUCTS CONTAINING HYDROCHLORIC
ACID SUCH AS BLEACH, as they can stain and damage the stainless steel
surface.
Warning
Prior to change the light, switch
power off at service panel to avoid
any risk of accident. Allow the light
cool, before handling.
To replace the lights follow the following steps:
- Remove the inner lamp lens cover by inserting a
small flat blade screwdriver into each of the three
slots and gently prying it free.
- Grasp the bulb and pull it straight out.
- Replace with 12 volt, 20 watt halogen bulbs with a
G4 base.
- Replace inner cover by inserting the three retaining
tabs into the three slots and pressing them firmly in
place.

MANUEL D’UTILISATION ET ENTRETIEN
PK-4102 (Rev 1) Page 5
Boutons de contrôle et affichage
Cette hotte est munie d’un contrôle électronique de ventilation et de lumière. Ce
contrôle permet de faire fonctionner le ventilateur à 4 différentes vitesses,
d’allumer la lumière à 3 intensités distinctes et une fonction de minuterie
programmable. Cette hotte est équipée aussi d’un écran qui affiche le statut de
votre hotte et facilite son usage.
Minuterie Automatique
Cette hotte est munie d’une minuterie automatique permettant d’éviter un
fonctionnement prolongé par inadvertance. De ce fait, après 2 heures de
fonctionnement, la hotte cessera de fonctionner par elle-même.
La figure ci-dessous décrit les fonctions des boutons.
Afficheur : Cet écran affiche le statut de la hotte et fournit les informations de
contrôle. Pour changer de langue d’affichage (Français ou Anglais) maintenez le
bouton « Arrêt » et appuyer par la suite sur le chiffre « 4 ».
Arrêt: ce bouton arrête le ventilateur.
Boutons de vitesses : Ces boutons permettent de choisir l’une des 4 vitesses
du ventilateur. Lors du choix de vitesse, un écran, comme celle ci-dessous
Lumière
(3 niveaux)
Ajuster à l’une des
4 vitesses Arrêt
Minuterie
programmable
Afficheur
Ouverture pour
capteur d’humidité
Intensité de lumière
Vitesse ventilateur Minuterie
Ratio d’humidité

MANUEL D’UTILISATION ET ENTRETIEN
PK-4102 (Rev 1) Page 6

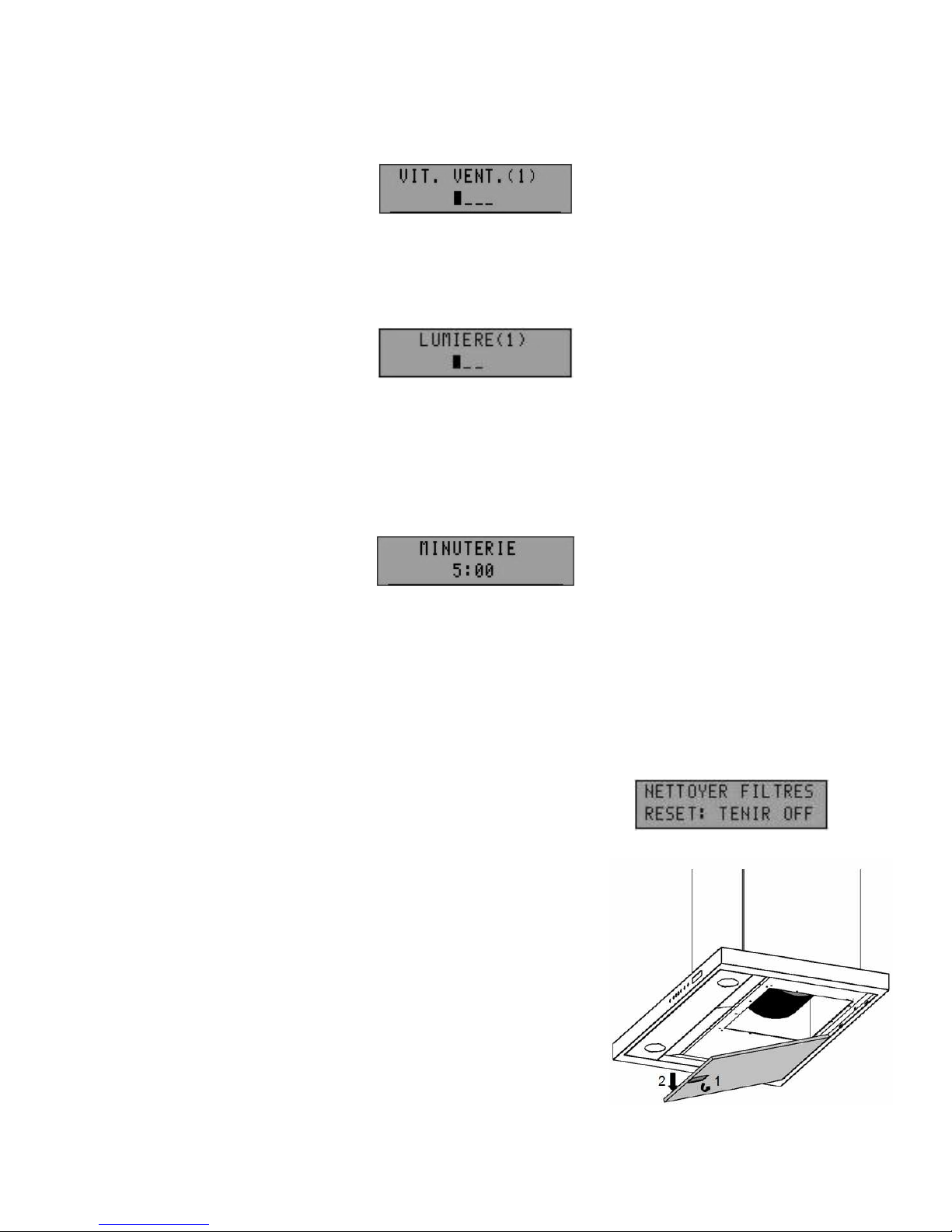

affichera la valeur choisie. Après un délai de quelques secondes, le menu
principal apparaitra de nouveau.
Bouton lumière : Ce bouton permet d’allumer la lumière à 3 différentes
intensités, du niveau 0 (éteinte) au niveau 3 (intensité maximale). Pour éteindre
les lumières, appuyer sur le bouton jusqu'à l’obtention du niveau 0.
Bouton minuterie : Ce bouton vous permet d’activer et programmer la minuterie
de 5 à 30 minutes. Pour ce faire, vous n’avez qu’à appuyer sur ce bouton lorsque
le ventilateur est en fonction. La minuterie commencera à décrémenter et vous
pourrez suivre sont état sur l’écran principal. Pour augmenter la minuterie,
appuyer à plusieurs reprise jusqu’à l’obtention de la valeur désirée.
Entretien des filtres
Pour assurer un usage efficace de la hotte, il est important de nettoyer
fréquemment les filtres. Cette hotte est équipée d’un système de rappel de
nettoyage des filtres. Après chaque 50 heures d’utilisation, l’afficheur affichera le
message « NETTOYER FILTRES » vous rappelant qu’il est temps de nettoyer
vos filtres.
Les filtres sont faits en acier inoxydable et peuvent être
lavés à la main ou dans une lave vaisselle.
Pour enlever les filtres :
- Arrêter le ventilateur et la lumière
- Tirer le poigner à ressort pour libérer les filtres
Pour mettre à zéro le compteur de 50 heures,
appuyer sur le bouton arrêt et ne relâcher qu’une
fois le message parte.

MANUEL D’UTILISATION ET ENTRETIEN
PK-4102 (Rev 1) Page 7
Remplacement des lumières
Nettoyage
Nettoyer le métal une fois sale, ne pas attendre jusqu’à ce qu’il faut un agent de
nettoyage agressif pour retourner à son éclat d’origine.
Pour nettoyer l’acier inoxydable nous recommandons l’usage de produits conçus
à cet effet et d’un morceau de tissu doux, une éponge ou une serviette propre.
EVITER TOUT CONTACT AVEC DES PRODUITS CONTENANT DE L’ACIDE
CHLORIDRIQUE COMME L’EAU DE JAVEL, puisqu’ils peuvent causer des
tâches et endommager la surface en acier inoxydable de la hotte.
Pour remplacer les lumières suivre les étapes suivantes :
- Enlever la plaque à verre en insérant un tournevis plat
dans le petit espacement et tire doucement; 3
languettes flexibles retiennent ce couvercle.
- Tirer l’ampoule de sa position.
- Remplacer cette ampoule par une autre ampoule
halogène 12volts 20 watt à insertion type G4.
- Replacer la plaque de verre en insérant les 3
languettes à leurs places.
Ampoule
Avertissement
Avant de changer la lumière,
arrêter le disjoncteur du panneau
principal pour éviter tout risque
d’accident. Laisser l’ampoule
refroidir avant de la manipuler
pour la changer.
