GUÍA DE USO Y CUIDADO
¡IMPOR¡IMPOR
¡IMPOR¡IMPOR
¡IMPORTT
TT
TANTE!ANTE!
ANTE!ANTE!
ANTE!
Para obtener el mejor desempeño
delasecadora,lealasinstrucciones
de operación antes de utilizarla por
primera vez.
ASKO
CONSERVE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA
SECADORA
CONTENIDOCONTENIDO
CONTENIDOCONTENIDO
CONTENIDO
INSTRUCCIONESIMPORTANTESDESEGURIDAD 2
CARACTERÍSTICASDESEGURIDAD 2
CARACTERÍSTICASDE LASECADORA ASKO 3
CONSEJOSPARAAHORRARENERGÍA 3
INSTRUCCIONESDEINSTALACIÓN 4
PREPARACIÓNDELAROPA 10
T711INSTRUCCIONESDEOPERACIÓN 12
T721INSTRUCCIONESDEOPERACIÓN 13
T731INSTRUCCIONESDEOPERACIÓN 14
T761ANDT781INSTRUCCIONES DEOPERACIÓN 17
INSTRUCCIONESDECUIDADOYMANTENIMIENTO 22
DIAGNÓSTICODEAVERÍAS 24
GARANTÍADE LOSPRODUCTOS ASKO 25
ÍNDICE 26

Página2
SEGURSEGUR
SEGURSEGUR
SEGURO DE PUERO DE PUER
O DE PUERO DE PUER
O DE PUERTT
TT
TAA
AA
A A PRA PR
A PRA PR
A PRUEBUEB
UEBUEB
UEBAA
AA
A
DE NIÑOSDE NIÑOS
DE NIÑOSDE NIÑOS
DE NIÑOS
Las secadoras ASKO tienen un seguro magnético de
puerta a prueba de niños que permite que la puerta se
abra fácilmente desde dentro.
CARACARA
CARACARA
CARACTERÍSTICA DECTERÍSTICA DE
CTERÍSTICA DECTERÍSTICA DE
CTERÍSTICA DE ARRAN-ARRAN-
ARRAN-ARRAN-
ARRAN-
QQ
QQ
QUEUE
UEUE
UE A PRA PR
A PRA PR
A PRUEBUEB
UEBUEB
UEBA DE NIÑOSA DE NIÑOS
A DE NIÑOSA DE NIÑOS
A DE NIÑOS
Usted puede programar los modelos T731, T761 y T781
para que no arranquen a menos que el botón Start
(arranque) se mantenga oprimido por tres segundos.
Esto es para evitar que los niños arranquen
inadvertidamente la máquina. Consulte la
instrucciones de operacion acerca de cómo programar
INSTRINSTR
INSTRINSTR
INSTRUCCIONES IMPORUCCIONES IMPOR
UCCIONES IMPORUCCIONES IMPOR
UCCIONES IMPORTT
TT
TANTES DE SEGURIDANTES DE SEGURID
ANTES DE SEGURIDANTES DE SEGURID
ANTES DE SEGURIDADAD
ADAD
AD
CARACARA
CARACARA
CARACTERÍSTICAS DE SEGURIDCTERÍSTICAS DE SEGURID
CTERÍSTICAS DE SEGURIDCTERÍSTICAS DE SEGURID
CTERÍSTICAS DE SEGURIDADAD
ADAD
AD
esta característica de seguridad.
INTERRINTERR
INTERRINTERR
INTERRUPTUPT
UPTUPT
UPTOROR
OROR
OR AA
AA
AUTUT
UTUT
UTOMÁTICOOMÁTICO
OMÁTICOOMÁTICO
OMÁTICO
DE PUERDE PUER
DE PUERDE PUER
DE PUERTT
TT
TAA
AA
A
El interruptor de puerta automáticamente detiene la
secadora cuando se abre la puerta. La secadora no
arrancará de nuevo hasta que cierre la puerta y oprima
el botón Start (arranque).
PRPR
PRPR
PROO
OO
OTECCIÓN CONTRATECCIÓN CONTRA
TECCIÓN CONTRATECCIÓN CONTRA
TECCIÓN CONTRA
SOBRECALENTSOBRECALENT
SOBRECALENTSOBRECALENT
SOBRECALENTAMIENTAMIENT
AMIENTAMIENT
AMIENTOO
OO
O
Las secadoras ASKO tienen una protección contra
sobrecalentamiento. Consulte la página 3 para obtener
más información.
¡ADVERTENCIA!
Para reducir el riesgo de incendios, descargas
eléctricas o lesiones a las personas cuando usan el
aparato, siga las precauciones básicas incluyendo
las siguientes:
♦No haga funcionar la aparato cuando usted no está
en la casa.
♦No lave ni seque artículos que hayan sido
previamente lavados, remojados ni a los cuales se
le haya quitado manchas con gasolina, solventes
para lavar en seco, aceite para cocinar, ni otras
substancias explosivas o inflamables ya que emiten
vapores que pueden encenderse o explotar.
♦No permita que los niños jueguen con el aparato o
cerca de él. Es necesario supervisar estrechamente
a los niños cuando el aparato se use cerca de ellos.
♦Antes de retirarlo de servicio o desecharlo, quite la
puerta del compartimento de secado.
♦No meta la mano si el tambor está en movimiento.
♦No lo instale ni lo almacene en donde estará
expuesto a la intemperie.
♦No altere los controles.
♦No repare o reemplace ninguna pieza del aparato
ni intente prestarle ningún tipo de servicio a menos
que se recomiende específicamente en esta guía.
♦No use suavizante de telas o productos para
eliminar la estática a menos que el fabricante le
ofrezca una confirmación por escrito de que el
producto no dañará el tambor de la secadora.
♦No seque con calor artículos que contengan:
– vinilo, plástico, hule espuma o materiales de
textura similar al hule
– fibra de vidrio
– lana a menos que la etiqueta especifique
“lavable”
♦Limpie el filtro de pelusa antes o después de cada carga.
♦Mantenga el área alrededor de la toma de expulsión
y las áreas adyacentes libres de acumulación de
pelusa, polvo y tierra.
♦El interior de la máquina y del tubo de expulsión
deben limpiarse periódicamente. El servicio debe
realizarlo un centro de servicio ASKO autorizado.
♦No coloque en su secadora artículos expuestos a
aceites de cocina. Los artículos contaminados con
aceites de cocina pueden contribuir a una reacción
químicaquepodríaprovocarqueseincendieunacarga.
♦La instalación eléctrica, si es necesaria, debe
hacerla un electricista autorizado.
♦Lea todas las instrucciones antes de utilizar el aparato.
¡ADVERTENCIA!
Este aparato debe estar correctamente conectado a
tierra.
INSTRUCCIONESDECONEXIÓNATIERRA
A)Instruccionesde conexión a tierraparaunartefacto
conectado con cable con conexión de descarga a
tierra.
En el caso de un malfuncionamiento o desperfecto, la
conexión de descarga a tierra reducirá el riesgo de
choque eléctrico proporcionando una ruta de menor
resistencia para la corriente eléctrica. Este artefacto
está equipado con un cable que posee un conductor
de descarga a tierra de equipo y un enchufe con
conexión de descarga a tierra. El enchufe debe
conectarse a un tomacorriente adecuado que esté
correctamente instalado y conectado a tierra de acuerdo
a todos los códigos y ordenanzas locales.
¡ADVERTENCIA!
La conexión inadecuada del conductor de descarga
atierrade equipo puedeprovocarun riesgo dechoque
eléctrico. Verifique con un electricista calificado o
representante o personal de servicio si tiene alguna
duda sobre si el artefacto está conectado a tierra
adecuadamente.
No modifique el enchufe que se proporciona con el
artefacto. Si no calza en el tomacorriente, haga que
un electricista calificado instale un tomacorriente
adecuado.
B)Instruccionesde conexión a tierraparaunartefacto
conectado en forma permanente:
Este artefacto se debe conectar a un sistema de
cableado permanente, de metal con conexión a tierra o
a una terminal o conductor de descarga a tierra de
equipo en el artefacto.
NOTA: Este manual no cubre cada condición y
situación que podría suceder. Use sentido común y
precaución cuando instale, opere y preste
mantenimiento a cualquier aparato.
♦No seque con calor artículos que se hayan lavado
en seco en casa.
♦La secadora está fabricada y marcada para
promover el reciclaje. Cuando ya no le sirva,
comuníquese con el servicio local de recolección
de desperdicios para que le aconsejen la manera
apropiada para reciclar la secadora.

Página3
Tablero de
control
Cubierta del
filtro de pelusa
Botón de
energía
Filtro de
pelusa
Unidad
condensadora
(detrás del tablero)
(T721 y T781)
Ventilador que
puede limpiarse
(detrás del tablero)
Placa de tipo
(vea abajo)
Su nueva secadoraASKO con uso de energía eficiente está
diseñada para dar el máximo desempeño de secado
usando menos energía. Para aprovechar al máximo las
funciones y características de la secadora, le
recomendamos que lea cuidadosamente este manual
antesde utilizar esta máquina porprimeravez. Usted puede
consultar las instrucciones de operación en la sección
correspondiente en esta guía para su modelo específico.
A continuación hay una ilustración de las piezas y
características de su secadora ASKO.
CARACARA
CARACARA
CARACTERÍSTICAS DE LA SECADORACTERÍSTICAS DE LA SECADORA
CTERÍSTICAS DE LA SECADORACTERÍSTICAS DE LA SECADORA
CTERÍSTICAS DE LA SECADORA ASKASK
ASKASK
ASKOO
OO
O
SISTEMAS DE SECADOSISTEMAS DE SECADO
SISTEMAS DE SECADOSISTEMAS DE SECADO
SISTEMAS DE SECADO
Las secadoras ASKO vienen con tres sistemas de
secado diferentes:
Sensidry™
Los modelos T731, T761 y T781 tienen nuestro sistema
más moderno Sensidry. Estas máquinas están
equipadas con un sensor de humedad que asegura que
se sequen siempre completamente las diferentes telas.
Los ajustes Extra Dry (secado adicional), Dry (secado) y
Damp Dry (secado húmedo) usan este sensor para
apagar el calor cuando la ropa está suficientemente seca.
Este sensor apaga el calor cuando la ropa de lavado
alcanza el grado apropiado de secado.
ContrContr
ContrContr
Control delol del
ol delol del
ol del TT
TT
Terer
erer
ermostamosta
mostamosta
mostatt
tt
t
El modelo T711 tiene un termostato que controla la
temperatura encendiendo y apagando el elemento
calentador para mantener la temperatura de secado
seleccionada (Normal o Low [baja]) dentro de +/- 5° F.
Control del Marcador de TiempControl del Marcador de Tiemp
Control del Marcador de TiempControl del Marcador de Tiemp
Control del Marcador de Tiemp
El modelo T711 tiene marcador de tiempo controlado
además de los dos programas automáticos.
El Modelo T721 ofrece solamente secado con tiempo
medido. Puede ajustar la secadora para que seque
durante 30 minutos hasta 190 minutos.
El modelo T731 tiene marcador de tiempo controlado
además de los quatro programas automáticos.
Cuando use un programa de secado con tiempo
medido, tenga cuidado de no dejar sus prendas por
demasiado tiempo. Es mejor usar menos tiempo; y
después, si la carga no está seca, puede poner el
marcador de tiempo por unos cuantos minutos más.
PRPR
PRPR
PROO
OO
OTECCIÓN CONTRATECCIÓN CONTRA
TECCIÓN CONTRATECCIÓN CONTRA
TECCIÓN CONTRA
SOBRECALENTSOBRECALENT
SOBRECALENTSOBRECALENT
SOBRECALENTAMIENTAMIENT
AMIENTAMIENT
AMIENTOSOS
OSOS
OS
Las secadoras ASKO están diseñadas con un
interruptor de protección contra sobrecalentamiento
que automáticamente apagará la máquina si la
temperatura se eleva demasiado. La máquina no se
encenderá sino hasta haberse enfriado lo suficiente.
Si la unidad se apaga debido a un sobrecalentamiento,
verifique que el filtro de pelusa, la manguera de escape,
el ducto de ventilación y la unidad condensadora estén
libres de pelusa. Es necesario limpiar estos
componentes de manera regular. Adicionalmente, el
filtro de pelusa podría necesitar limpieza con agua
caliente y jabonosa y un cepillo suave, varias veces al
año para asegurar que la pantalla del filtro no esté
bloqueada. El uso de hojas suavizantes para secado
(no se recomiendan) también puede causar este
problema.
Si la máquina se apaga debido a un
sobrecalentamiento, no será posible encender de
nuevo la unidad sino hasta que se haya enfriado lo
suficiente. Esto podría tardar hasta 30 minutos.
Para enecender de nuevo la unidad cuando ya se haya
enfriado, oprima el botón ”Encendido”.
NOTA: Si su secadora se sobrecalienta con
frecuencia, es posible que no tenga una
ventilación correcta o la habitación donde está
situada no tenga suficiente circulación de aire.
Comuníquese con su instalador para revisar
y corregir estos posibles problemas.
ENFRIAMIENTOENFRIAMIENTO
ENFRIAMIENTOENFRIAMIENTO
ENFRIAMIENTO
Todos los programas en un secador ASKO terminan
con un ciclo de enfriamiento para reducir las arrugas.A
diferencia de otras secadoras, la ropa se sentirá fresca
cuando usted la saque de una secadora ASKO. Se
acabaron los dedos quemados.
♦No cargue de más la secadora.
♦Use las velocidades más altas que se
recomienden para las prendas.
♦No coloque ropas demasiado mojadas en la
secadora.
CONSEJOS PCONSEJOS P
CONSEJOS PCONSEJOS P
CONSEJOS PARAARA
ARAARA
ARA AHORRAR ENERAHORRAR ENER
AHORRAR ENERAHORRAR ENER
AHORRAR ENERGÍAGÍA
GÍAGÍA
GÍA
♦Seque las telas similares juntas (por ejemplo, las
telas gruesas juntas, las telas finas juntas).
♦Limpie el filtro de pelusa después de cada carga.
♦No seque la ropa de más cuando use el programa
de tiempo medido.

Página4
Lea cuidadosamente estas instrucciones completas
antes de instalar la máquina. La instalación debe
realizarla una persona calificada que esté familiarizada
con todos los códigos y ordenanzas locales de
conexiones eléctricas y de plomería.
ESPECIFICAESPECIFICA
ESPECIFICAESPECIFICA
ESPECIFICACIONESCIONES
CIONESCIONES
CIONES
INSTRINSTR
INSTRINSTR
INSTRUCCIONES DE INSTUCCIONES DE INST
UCCIONES DE INSTUCCIONES DE INST
UCCIONES DE INSTALAALA
ALAALA
ALACIÓNCIÓN
CIÓNCIÓN
CIÓN
NOTA: Los daños cosméticos deben informarse al
concesionario antes de cinco días a partir de
la fecha de compra. Después de desempacar
la secadora, verifíquela minuciosamente para
ver si hay daños cosméticos.
Altura 33-½ a 34-½ pulg (85 a 87.6 cm)
Ancho 23-7/16 pulg (59.5 cm) Más la conexión
de la manguera de expulsión
Profundidad T761/T781: 23-7/16 pulg (59.5 cm)
T711/T721/T731: 24-7/16 pulg (62 cm)
Peso 86 libras (39 kg)
Material del tambor Acero inoxidable
Armazón exterior Acero galvanizado en caliente y
esmaltado secado en estufa
Requerimiento de
energía 2800 vatios (T711: 3300 v.)
Para la conexión Monofásico de 230 V, 30Amp
Fusible interno 15 amp. (T711: no tiene fusible
interno)
Elemento calentador 2500 vatios (T711: 3000 v.)
Las secadoras ASKO
tienen un respiradero de
escape de “estilo T” que
le permite conectar el
conducto en la parte
posterior o en el lado
derecho o el lado
izquierdo.
NOTA: Usted deberá comprar un conducto metálico estriado
de escape de 4 pulgadas aprobado por UL-CSA.
La secadora llega al cliente con un tubo corto sujeto a
la salida trasera de escape, pero el conducto de escape
puede conectarse a la salida de escape del lado
derecho o del lado izquierdo.
CONEXIÓN DEL CONDUCTO DE ESCAPE A LA SECADORACONEXIÓN DEL CONDUCTO DE ESCAPE A LA SECADORA
CONEXIÓN DEL CONDUCTO DE ESCAPE A LA SECADORACONEXIÓN DEL CONDUCTO DE ESCAPE A LA SECADORA
CONEXIÓN DEL CONDUCTO DE ESCAPE A LA SECADORA
(T711, T731 Y T761)(T711, T731 Y T761)
(T711, T731 Y T761)(T711, T731 Y T761)
(T711, T731 Y T761)
Conexión del conducto de escape
a la toma posterior

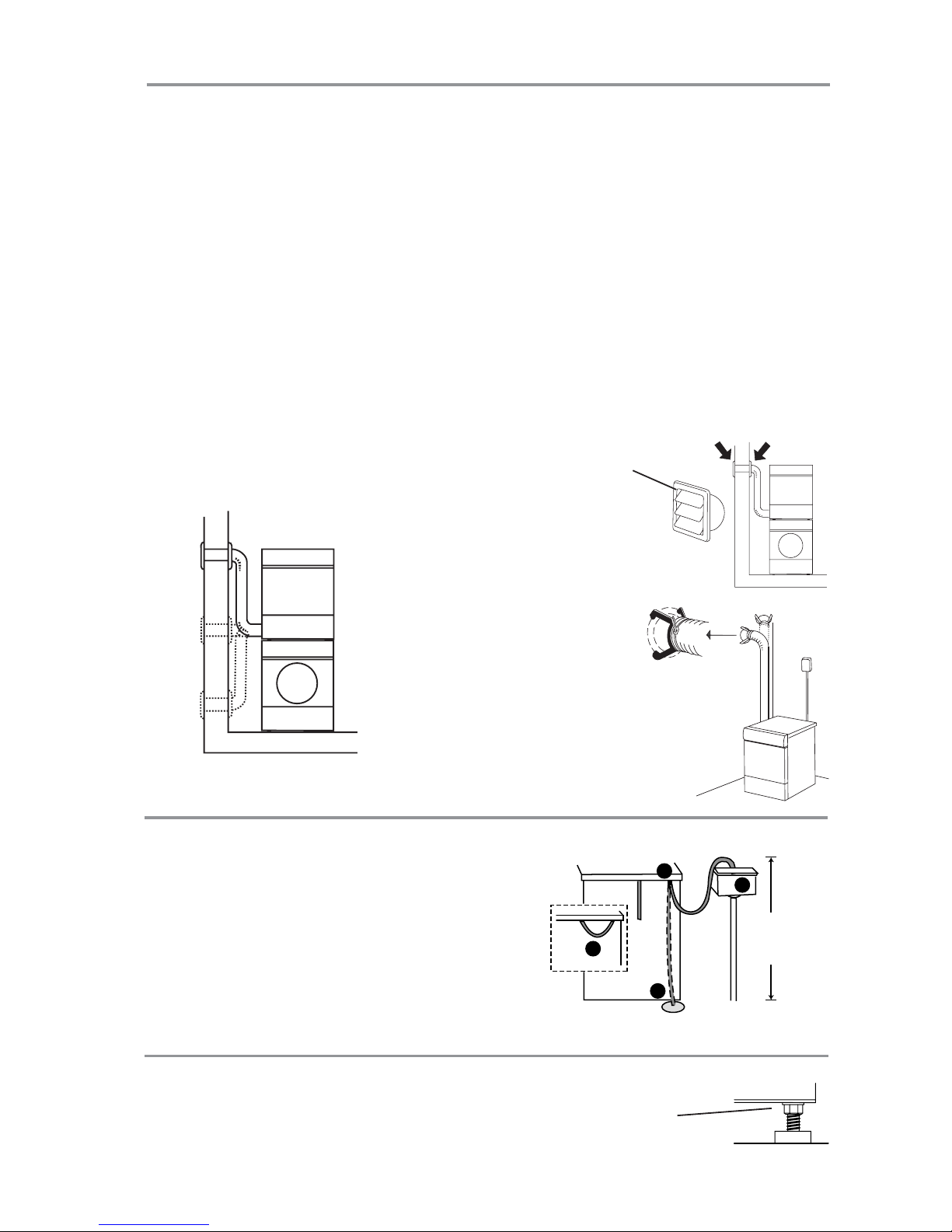

Para conectar el conducto de escape a la toma
posterior, siga los pasos a continuación:
1. Empuje el conducto en el muñón y asegúrelo con
una abrazadera. Debe trabarse en su lugar.
2. Con el conducto sujeta, inserte el muñón en el orificio.
NOTA: Tantas más curvas tenga el conducto y tanto
más largo sea el conducto, menos aire
circulará por la máquina, lo cual deteriorará
el rendimiento de secado. Le recomendamos
que elimine cualquier parte sobrante del
conductoy distribuya el conducto conelmenor
número posible de curvas; en todo caso, haga
que las curvas necesarias sean tan suaves
como sea posible.
Toma de expulsión
lateral
Toma de expulsión
posterior
Muñón
Abrazadera Manguera
NOTA: Se permite una longitud máxima del conducto
de 22 pies. Reste 4 pies (1.2 m) de conducto
por cada codo de 90° adicional.
CONEXIÓN DEL CONDUCTO DE ESCAPE
A LA SALIDA DERECHA O IZQUIERDA
Siga estos pasos para conectar el conducto de escape
a la salida del lado izquierdo o del lado derecho:
1. Usando un destornillador para tornillos de cabeza
plana, ponga la tapa de la salida de escape que
usted piensa usar en el lado derecho o el izquierdo
para alinear las lengüetas que sostienen la tapa en
su sitio.
2. Retire la tapa de la salida de escape.
3. Retire el tubo corto de la salida trasera de escape y
colóquelo en la salida que usted desea usar.
4. Empuje el conducto conectándolo en el tubo corto y
sujételo con una abrazadera.
5. En cuanto el conducto esté bien conectado, inserte
el tubo corto en el orificio. Debe entrar a presión en
su sitio.
6. Después de empujar la secadora para ponerla en
su sitio, revise para comprobar que el conducto no
haya quedado doblado o torcido.
7. Use la tapa de salida de escape que usted retiró en
pasos anteriores para cubrir la salida trasera de
escape.
¡ADVERTENCIA!
Para reducir el riesgo de incendio, este aparato debe
tenerla expulsiónhaciaen EXTERIORoel equivalente.
Nunca cubra el extremo del tubo o la manguera de
ventilación de la secadora con algo para atrapar la
pelusa, excepto con una canasta de ventilación
aprobadaporUL.
Tubo de
escape
Tubo T
(no se incluye)

Página5
Usted deberá comprar un conducto metálico estriado
de escape de 4 pulgadas aprobado por UL-CSA.
NOTA: Tantas más curvas tenga el conducto y tanto
más largo sea el conducto, menos aire
circulará por la máquina, lo cual deteriorará
el rendimiento de secado. Le recomendamos
que elimine cualquier parte sobrante del
conductoy distribuya el conducto conelmenor
número posible de curvas; en todo caso, haga
que las curvas necesarias sean tan suaves
como sea posible.
NOTA: Se permite una longitud máxima del conducto
de 22 pies. Reste 4 pies (1.2 m) de conducto
por cada codo de 90° adicional.
Si necesita más de 20 pies (6 m) de conducto, se debe
aumentar el diámetro a 6 u 8 pulgadas (152 mm o 203 mm).
NOTA: Al instalar la secadora en un lugar de clima
cálido (por encima de 77°F, 25ºC) con altos
niveles de humedad, no dirija el conducto de
escape de aire hacia arriba.
CONEXIÓN DEL CONDUCTCONEXIÓN DEL CONDUCT
CONEXIÓN DEL CONDUCTCONEXIÓN DEL CONDUCT
CONEXIÓN DEL CONDUCTOO
OO
O A UNA UN
A UNA UN
A UNA SALIDA SALID
A SALIDA SALID
A SALIDA DEA DE
A DEA DE
A DE VENTILAVENTILA
VENTILAVENTILA
VENTILACIÓNCIÓN
CIÓNCIÓN
CIÓN
T711, T731 Y T761T711, T731 Y T761
T711, T731 Y T761T711, T731 Y T761
T711, T731 Y T761
Reste 4 pies (120
cm) por cada
codo de 90°.
Rejilla de
ventilación
Ejemplos de instalación
Para conectar el conducto de escape a una salida de
ventilación, siga estos pasos:
1. Conecte el conducto de escape a un accesorio de
escape de ventilación o a un tubo de descarga a
través de la pared.
2. Sujete la unión del conducto al tubo corto de salida
en la máquina.
3. Distribuya el conducto con el menor número posible
de curvas hasta el punto de descarga.
¡ADVERTENCIA! No debe conectarse la expulsión
de este aparato a una chimenea, pared, techo o a un
espacio oculto de un edificio. Solamente deben
usarse rejillas de ventilación de metal.
Si el conducto se pasa por una toma de pared, debe
colocarse una rejilla de ventilación para evitar que se
devuelva la corriente de aire frío. Ajuste la rejilla de
ventilación a la parte interior o exterior de la pared.
Espaciador de ventila
Verifique que nada esté
obstruyendo la rejilla de
ventilación.
Si solamente existe un
ducto de ventilación en la
habitación, deberá colo-
carse un espaciador de
ventila.
Verifique que las tuercas
de seguridad estén
firmemente apretadas
cuando nivele la secadora.
AJUSTE DE LAS PAJUSTE DE LAS P
AJUSTE DE LAS PAJUSTE DE LAS P
AJUSTE DE LAS PAA
AA
ATT
TT
TASAS
ASAS
AS
1
3
2
3
CONEXIÓN DEL DRENCONEXIÓN DEL DREN
CONEXIÓN DEL DRENCONEXIÓN DEL DREN
CONEXIÓN DEL DRENAJE DE CONDENSAAJE DE CONDENSA
AJE DE CONDENSAAJE DE CONDENSA
AJE DE CONDENSACIÓN (T721CIÓN (T721
CIÓN (T721CIÓN (T721
CIÓN (T721 YY
YY
Y T781)T781)
T781)T781)
T781)
Quando instala la secadora, el agua condensada debe
fluir continuamente por un desagüe o sumidero, por lo
tanto necesitará una salida de desagüe detrás de la
unidad.
1. Desconecte la manguera corta (1) de la conexión azul.
(Está bien dejar colgando la manguera.)
2. Conecte la manguera de hule suministrada con la
secadora al niple azul (2).
3. Inserte la manguera al drenaje o a una pileta, como
se ilustra (3). Parte posterior
de la secadora
NOTA: La manguera de drenaje no debe estar más
arriba de 40 pulg del piso.
Altura
máximade
40pulg
Es importante que la máquina esté nivelada. Cada pata
de la secadora es ajustable. Una vez que esté nivelada,
apriete firmemente las tuercas de seguridad de las patas
paraevitarlavibraciónexcesivaenlosciclosdecentrifugado.

Página6
CONEXIONES ELÉCTRICASCONEXIONES ELÉCTRICAS
CONEXIONES ELÉCTRICASCONEXIONES ELÉCTRICAS
CONEXIONES ELÉCTRICAS
¡ADVERTENCIA!
Este aparato debe estar correctamente conectado a
tierra. Vea la página 2 por instrucciones de conexión
a tierra .
El cordón de suministro de energía debe estar
conectado a tierra. Si la máquina va a usarse en un
lugar húmedo, el suministro debe protegerse con un
dispositivo de corriente residual.
PRECAUCIÓN:
El receptáculo en la parte posterior de la máquina está
diseñadoparausarseSOLAMENTEconlavadorasASKO
(con capacidad para 208 a 240 voltios). Para usar este
receptáculo, debe usar la clavija que viene de fábrica en
la máquina lavadora o una equivalente.
Las lavadorasASKO con capacidad de 208 a 240 voltios
tienen dos fusibles internos de 15 amperes cada uno.
Quite la cubierta
del bloque
terminal. (Se
necesita un
desarmador
Torx 20.)
La conexión al punto de suministro alambrado
permanente debe realizarlo solamente un electricista
calificado.
Como se suministra: Monofásico, 230 V, 60 Hz,
Capacidad nominal del calentador, 2500 Vatios (T711
3000 V.) Fusible requerido 30A
INSTINST
INSTINST
INSTALAALA
ALAALA
ALACIÓN INDEPENDIENTECIÓN INDEPENDIENTE
CIÓN INDEPENDIENTECIÓN INDEPENDIENTE
CIÓN INDEPENDIENTE
La secadora puede instalarse junto a la lavadora.
Es esencial que la máquina esté nivelada y que las
tuercas de seguridad estén apretadas para evitar

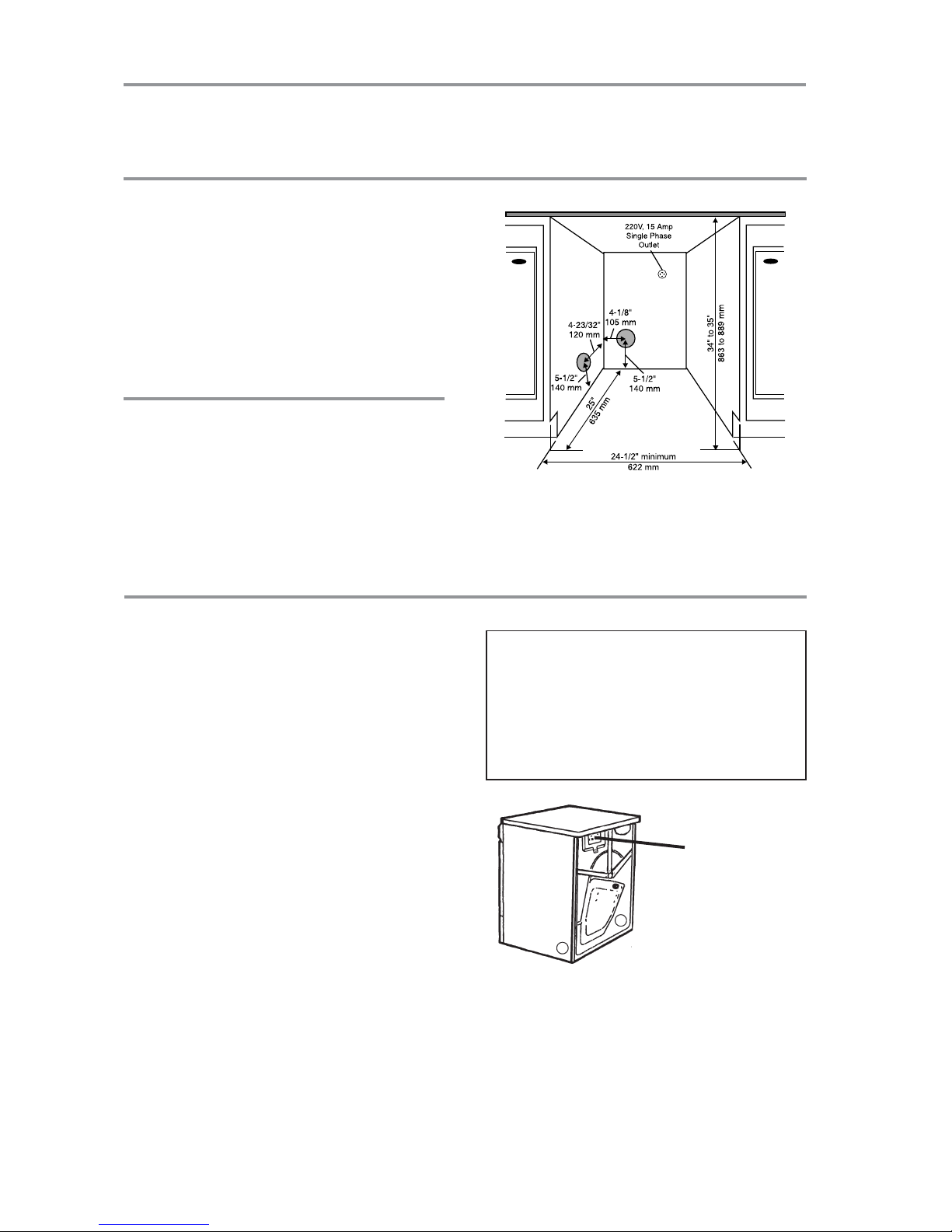

Las secadoras ASKO pueden instalarse debajo de un
gabinete o mostrador con una altura de 34 to 35 pulg
(86.4 to 88.9 cm). Debe haber un espacio libre de
cerca de 1/2 pulg (.64 mm) alrededor de la máquina,
incluyendo entre el borde posterior del panel superior
delamáquinay la pared trasera. El ancho de la abertura
debe ser cuando menos de 24-1/2 pulg (62 cm).
También debe haber espacio disponible para la
manguera de expulsión a la izquierda, a la derecha o en
la parte posterior de la máquina. Vea el diagrama para
obtener las medidas y las posiciones del orificio. Observe
que las medidas del orificio son al centro del orificio.
MODELOS T721 AND T781
Los modelos con condensación funcionan mejor cuando
tienen una buena circulación de aire. Por esa razón, no
recomendamos su instalación debajo de un mueble. Sin
embargo, si es necesario, asegúrese de dejar un espacio
libre de al menos 1/2 pulgada (12 mm) en todos los lados.
Quando instala la secadora, el agua condensada debe
fluir continuamente por un desagüe o sumidero, por lo
tanto necesitará una salida de desagüe detrás de la
unidad. La altura máxima de desagüe es 40 pulgadas
(1016 mm). (Vea la página 4.)
INSTINST
INSTINST
INSTALAALA
ALAALA
ALACIÓN EMPOCIÓN EMPO
CIÓN EMPOCIÓN EMPO
CIÓN EMPOTRADTRAD
TRADTRAD
TRADAA
AA
A
NOTAS: El ajuste de altura para la lavadora es de
33-½ a 34-½ pulg (85 a 87.6 cm). No la
levante a más de 34-½ pulg.
Todas las medidas del orificio son al
centro de los orificios.
vibración.
Debe haber por lo menos 1/2” (12.5 mm) de separación
entre la lavadora y la secadora.

Página7

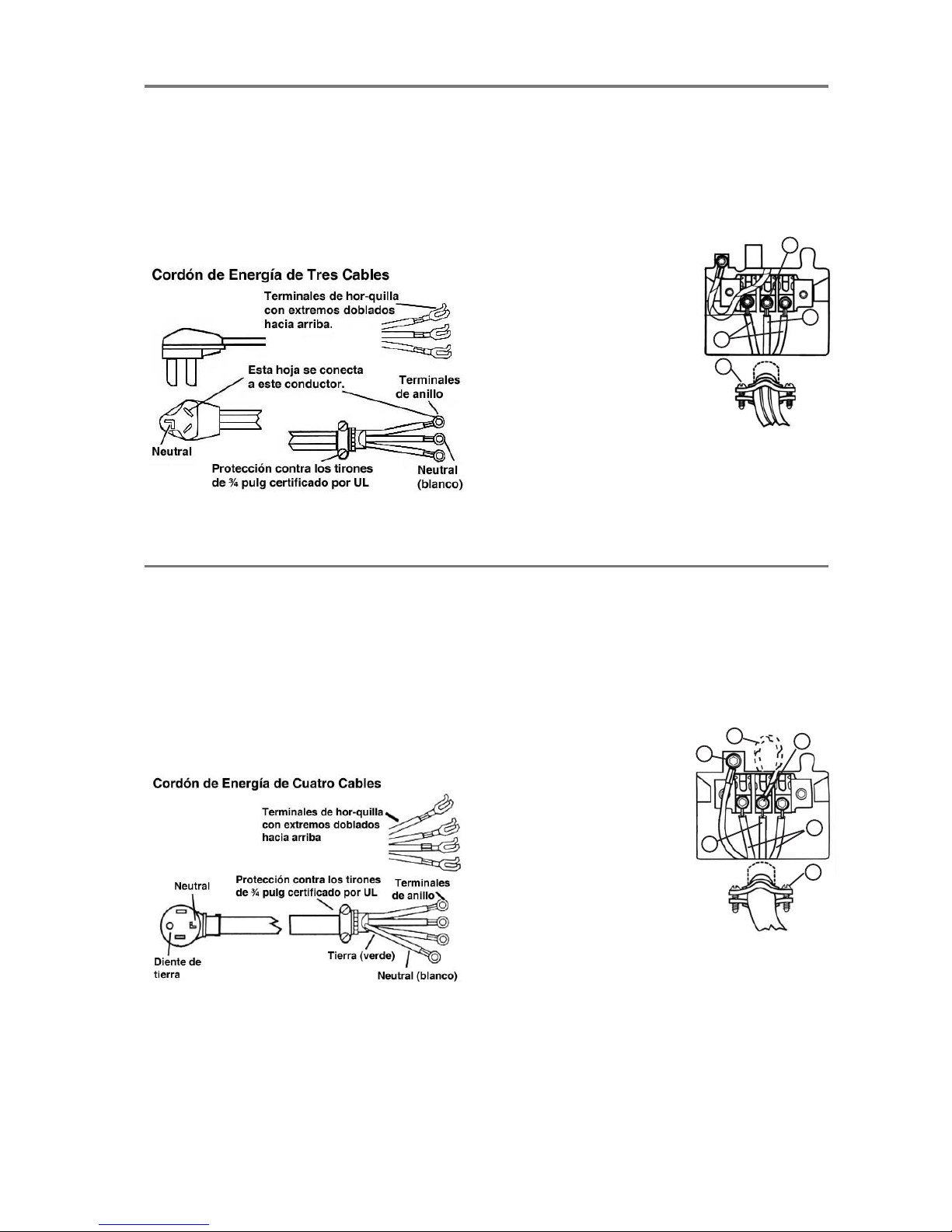

Conexión de un cordón de energía de tres cables
¡ADVERTENCIA! Antes de comenzar este
procedimiento, verifique que la energía eléctrica esté
apagada en la caja de fusibles o en el cortacorriente.
Usted necesitará un cordón de suministro de energía
de tres cables con tres cables de cobre No. 10 y un
receptáculo de tres cables complementario de NEMA
de tipo 10-30R, como se ilustra más adelante:
Conexión del cordón de energía de cuatro cables
1. Apague la energía en la caja de fusibles o en el
cortacircuito.
2. Quite la cubierta del bloque terminal.
3. Ensamble un protector contra tirones de ¾ pulg
aprobado por UL dentro del orificio debajo de la
abertura del bloque terminal.
4. Afloje o quite el tornillo
central del bloque
terminal.
5. Conecte el cable neutral
(blanco) del cordón
debajo del tornillo de color
plateado del centro del
bloque terminal. Apriete
el tornillo.
6. Conecte todos los otros
cables a los tornillos
externos.
7. Apriete los tornillos de
protección contra tirones.
8. Vuelva a colocar la cubierta de la caja terminal en
la parte posterior de la secadora.
9. Conecte la secadora en el receptáculo de la pared.
10. Encienda la energía en la caja de fusibles o en el
cortacircuito.
1. Apague la energía en la caja de fusibles o en el
cortacircuito.
2. Quite la cubierta del bloque terminal.
3. Ensamble un protector contra tirones de ¾ pulg
aprobado por UL dentro del orificio debajo de la
abertura del bloque terminal.
4. Quite el tornillo central
del bloque terminal.
5. Quite el cable de tierra
(verde con rayas
amarillas) del tornillo
conectoratierraexterno.
Sujételo debajo del
tornillode color plateado
del centro del bloque
terminal.
6. Conecte el cable de
tierra (verde) del cordón
al conductor a tierra
externo.
7. Conecte el cable neutral
(blanco) del cordón debajo del tornillo central del
bloque terminal.
8. Conecte todos los otros cables a los tornillos
externos.
9. Apriete los tornillos de protección contra tirones.
10. Vuelva a colocar la cubierta de la caja terminal en
la parte posterior de la secadora.
11. Conecte la secadora en el receptáculo de la pared.
12. Encienda la energía en la caja de fusibles o en el
cortacircuito.
Usted necesitará un cordón de suministro de energía
de cuatro cables con cuatro cables de cobre No. 10 y
un receptáculo de cuatro cables complementario de
NEMA de tipo 14-30R, como se ilustra más adelante.
El cuarto cable debe identificarse con una cubierta
verde y el conductor neutral con una cubierta blanca.
¡ADVERTENCIA! Antes de comenzar este
procedimiento, verifique que la energía eléctrica esté
apagada en la caja de fusibles o en el cortacorriente.
4
5
6
7
4
5
6
78
9

Página8
Washer back
INSTINST
INSTINST
INSTALAALA
ALAALA
ALACIÓN SOBREPUESTCIÓN SOBREPUEST
CIÓN SOBREPUESTCIÓN SOBREPUEST
CIÓN SOBREPUESTAA
AA
A
Las secadoras ASKO pueden montarse encima de las
lavadoras complementarias ASKO. Los montajes se
suministran con la máquina. Los ganchos metálicos
están sujetos a la parte inferior posterior de la unidad.
Las tazas plásticas están empacadas en el interior
de la secadora.
Dos soportes de metal
para asegurar la
secadora a la lavadora Dos copas de plástico
para asegurar las patas
de la secadora.
Para instalar la secadora encima de la lavadora, siga
los pasos a continuación:
1. Quite los dos tornillos exteriores(A) (20 torx) de la
parte posterior de la lavadora y úselos para sujetar
los soportes de metal (B), como se ilustra.
2. Para asegurar que la secadora esté acomodada
correctamente encima de la lavadora, alinee las
copas de plástico con el borde superior delantero
de la lavadora. Para acomodar las copas de plástico,
rompa la lengüeta izquierda (A) de la copa para
colocarlo en el lado derecho de la lavadora y rompa
la lengüeta derecha (B) de la copa para colocarlo
en el lado izquierdo de la lavadora.
3. Quiteelpapelprotector de la superficie autoadherible
debajo de las copas. Con cuidado para no pegar la
superficie adhesiva en la superficie de la lavadora,
use las lengüetas para acomodar las copas (como
se ilustra) y luego oprímalas firmemente en su lugar.
5. Levante la secadora a
su lugar. Levantando el
borde delantero,
empuje la máquina
hacia atrás hasta que
se enganche con los
soportes de la parte
posteriordelalavadora.
Secadora
Lavadora
6. Cuidadosamente baje
el frente de la secadora,
asegurándose de que
el pie quede dentro de
las copas de plástico.
Instalacion Sobrepuesta
¡ADVERTENCIA!
Nunca sobreponga una lavadora
encima de una secadora!
Altura total 67 pulg ( 1.70 m).
Ajustable a 69 pulg (1.75 m).
Washer back
AB
A
B
Copas de plástico
Washer front
4. Una vez que las copas están en su lugar, rompa
todas las lengüetas que queden.

Página9
Las bisagras de la puerta de las secadoras ASKO son
reversibles. Las secadoras se embarcan con las bisagras
a la izquierda. Para invertirlas, siga los pasos a continuación:
CÓMO INVERTIR LAS BISAGRAS DE LA PUERTA
¡ADVERTENCIA! Apague el suministro principal
de energía antes de comenzar
este procedimiento.
4. Quite el pasador de la
bisagra superior.
5. Gire la bisagra hacia
abajo y coloque el
pasador de la bisagra en
el orificio superior.
6. Cambie el pasador de la bisagra superior al lado
derecho de la carcasa de la secadora.
9. Quite la placa de
cubierta empujándola
hacia abajo y luego
levantándola por la
parte superior.
7. Afloje los dos tornillos en ambos lados de la puerta
de modo que pueda quitar la aldaba magnética de
la puerta y la placa de cubierta.
8. Quite la aldaba de la
puerta empujándola
hacia arriba y luego
levantándola por la
parte inferior.
10. Invierta los pasos 8 y 9 para colocar la aldaba de la
puerta y la placa de cubierta en las posiciónes
nuevas.
11. Apriete los tornillos a los lados de las puertas y
sostenga la aldaba y la placa de cubierta en su
lugar.
12. Con un desarmador
plano, quite los tapones
de plástico de los bordes
superior e inferior de la
puerta y colóquelos en los
orificios vacíos del lado
opuesto.
13. Quite el tornillo de la esquina
superior derecha del panel
delantero, como se indica en la
ilustración. (Sitieneunasecadora
de condensación, tendrá que
abrir la puerta del recipiente de
condensación.)
14. Ahora está listo para montar la puerta en el lado
derecho. Sosteniendolapuertaen un ángulo (como
se ilustra), ajuste el pasador de la bisagra por el
orificio superior.
15. Vuelva a colocar la bisagra
inferior con los tornillos en el
orden que se ilustra a la derecha
(a, b, c).
16. Vuelva a colocar el tornillo que
quitó en el paso 12 (d).
17. Cierre la puerta del recipiente de condensación
(T721/T761 only) y vuelva a colocar el panel
delantero.
18. Encienda la energía.
1. Quite los dos tornillos de
20torxde la parte inferior
del panel delantero,
después sujete los
lados del panel y tire
hacia adelante y hacia
abajo.
2. Retire la bisagra inferior
sacando los tres tornillos
que sostienen la bisagra en
su sitio.
3. Tire de la puerta hacia
afuera y a la izquierda a la
vez que gira la bisagra en
sentido contrario al de las
manecillas del reloj.
1
2
3
Hinge
pin
a
b
c
d
2
2

Página10
PREPPREP
PREPPREP
PREPARAARA
ARAARA
ARACIÓN DE LA RCIÓN DE LA R
CIÓN DE LA RCIÓN DE LA R
CIÓN DE LA ROPOP
OPOP
OPAA
AA
A
Con una atención adecuada al preparar sus artículos
de lavado para lavarlos y secarlos, sus prendas de
vestir y ropa de cama y mantelería lucirán como nuevas
durante años.
SEPSEP
SEPSEP
SEPARAARA
ARAARA
ARACIÓN DE LA RCIÓN DE LA R
CIÓN DE LA RCIÓN DE LA R
CIÓN DE LA ROPOP
OPOP
OPAA
AA
A
Para obtener los mejores resultados de secado, se
debe separar la ropa apropiadamente. Es sumamente
importante que usted siga las indicaciones de las
etiquetas de cuidado (vea la página siguiente).
♦Los artículos de planchado permanente se deben secar
juntos. Para que la ropa esté lo menos arrugada posible
cuando seque artículos de planchado permanente, debe
llenar la máquina solamente a la mitad. Estos artículos
también deberán retirarse pronto de la secadora y
colgarse o doblarse inmediatamente.
♦Seque juntas las telas gruesas y seque juntas las
telas ligeras.
♦Seque las telas que sueltan pelusa (cheníl, toalla,
etc.) separadas de las telas que atraen la pelusa
(sintéticas, terciopelo, pana, etc.).
♦Separe los artículos que sueltan tintes de los de
colores claros.
♦Si la etiqueta de cuidado dice “Lave por separado”, es
probable que la tela suelte color (el exceso de tinte)
durante las primeras lavadas. Para reducir al máximo
la posibilidad de transferir los tintes a los artículos
blancos o de colores claros, seque las prendas nuevas
de color con artículos de color similar o solos. Los
rojos y anaranjados brillantes en algodón son los tintes
que más probablemente soltarán color.
NOTA: Consulte las ”Instrucciones importantes de
seguridad” en la página 2 donde encontrará
una lista de materiales específicos que nunca
deben ponerse en una secadora.
HOJHOJ
HOJHOJ
HOJAS DE SUAS DE SU
AS DE SUAS DE SU
AS DE SUAA
AA
AVIZANTE DEVIZANTE DE
VIZANTE DEVIZANTE DE
VIZANTE DE
TELASTELAS
TELASTELAS
TELAS
Le recomendamos que no use hojas suavizantes de
telas en la secadora. Con el paso del tiempo, las
substancias químicas de estas hojas pueden
acumularse dentro del filtro de pelusa y obstruir los
orificios que permiten la circulación del aire.
Las distintas telas requieren tamaños diferentes de
carga y temperaturas de secado. La tabla a continuación
* Siempre consulte la etiqueta de cuidado de la prenda para determinar si puede secarse en secadora. Algunas
lanas, sedas y artículos lavables a mano no deben secarse en máquina secadora. Estos artículos deben
retirarse de la lavadora y oprimirse en una toalla para quitar el exceso de agua antes de que se cuelguen o se
coloquen horizontalmente a secar.
AJUSTES RECOMENDAJUSTES RECOMEND
AJUSTES RECOMENDAJUSTES RECOMEND
AJUSTES RECOMENDADOS DEADOS DE
ADOS DEADOS DE
ADOS DE TEMPERATEMPERA
TEMPERATEMPERA
TEMPERATURATURA
TURATURA
TURA YY
YY
Y TT
TT
TAMAÑOS DE CARAMAÑOS DE CAR
AMAÑOS DE CARAMAÑOS DE CAR
AMAÑOS DE CARGAGA
GAGA
GA
ofrece los ajustes recomendados de temperatura y los
tamaños de carga para las distintas telas.
Ajuste de Tamaño
Tipo de tela temperatura de carga
Algodón sin elástico y/o remates decorativos Normal Llena
Lino - blanco y que no destiñan Normal Llena a la mitad
Mezclas de algodón y poliéster Baja Llena a la mitad
Mezclas de poliéster y acrílico Baja Llena a la mitad
Rayón y acetato Baja Llena a la mitad
Seda y nilón* lavables * Baja Llena a un tercio
TIEMPOS DE SECADO
Los tiempos de secado variarán debido a la cantidad
de ropa de lavado en la máquina, al contenido de
humedad, al tipo de telas, a la temperatura del aire y a
la humedad. 9f. La longitud de la manguera de
desahogo también puede afectar los tiempos de
secado. (Vea la sección ”Cómo conectar un ducto de
ventilación (T711/T731/T761)” en la página 5 donde
hallará las instrucciones recomendadas para la
instalación.)
CONSEJOS GENERALES PCONSEJOS GENERALES P
CONSEJOS GENERALES PCONSEJOS GENERALES P
CONSEJOS GENERALES PARAARA
ARAARA
ARA
SECAR LA RSECAR LA R
SECAR LA RSECAR LA R
SECAR LA ROPOP
OPOP
OPAA
AA
A
♦Lea cuidadosamente todas las recomendaciones
de las etiquetas de cuidado. Si la etiqueta de
cuidado dice ”colgar para secar” o ”colgar en
cuerda” o ”secar en posición plana”, no seque esa
prenda en la secadora. Ciertas telas se derretirán
o se pondrán peligrosamente inflamables si se
calientan, mientras que otras telas pueden perder
su forma.
♦Retire los adornos cortantes o filosos, alfileres o
hebillas para prevenir enganches.
♦Vacíe los bolsillos y vuélvalos del revés.
♦Cierre las cremalleras y ganchos para prevenir
enganches.
♦Ate las bandas y cuerdas para prevenir enredos.
♦Remiende los pequeños rasgones para impedir
que se hagan más grandes.
♦Vuelva del revés las prendas de vestir de algodón
de colores, terciopelo y tejidos de punto más
delicados antes de lavarlos.
♦Vuelva del revés las prendas delicadas, suéters y
camisetas para prevenir desprendimientos y
proteger los estampados.
♦Lave previamente los artículos sumamente sucios.
♦Lave y seque las telas de colores separadamente
la primera vez.
♦Enjuague a fondo determinadas piezas como, por
ejemplo, las colchas (Superenjuague)
♦Use suavizante para eliminar la electricidad
estática en prendas de vestir sintéticas y para
suavizar el algodón.
