Installation av sockellåda
OBS! Delarna får endast användas ihop med tvättmaskin och torktumlare tillverkade av Asko Appliances.

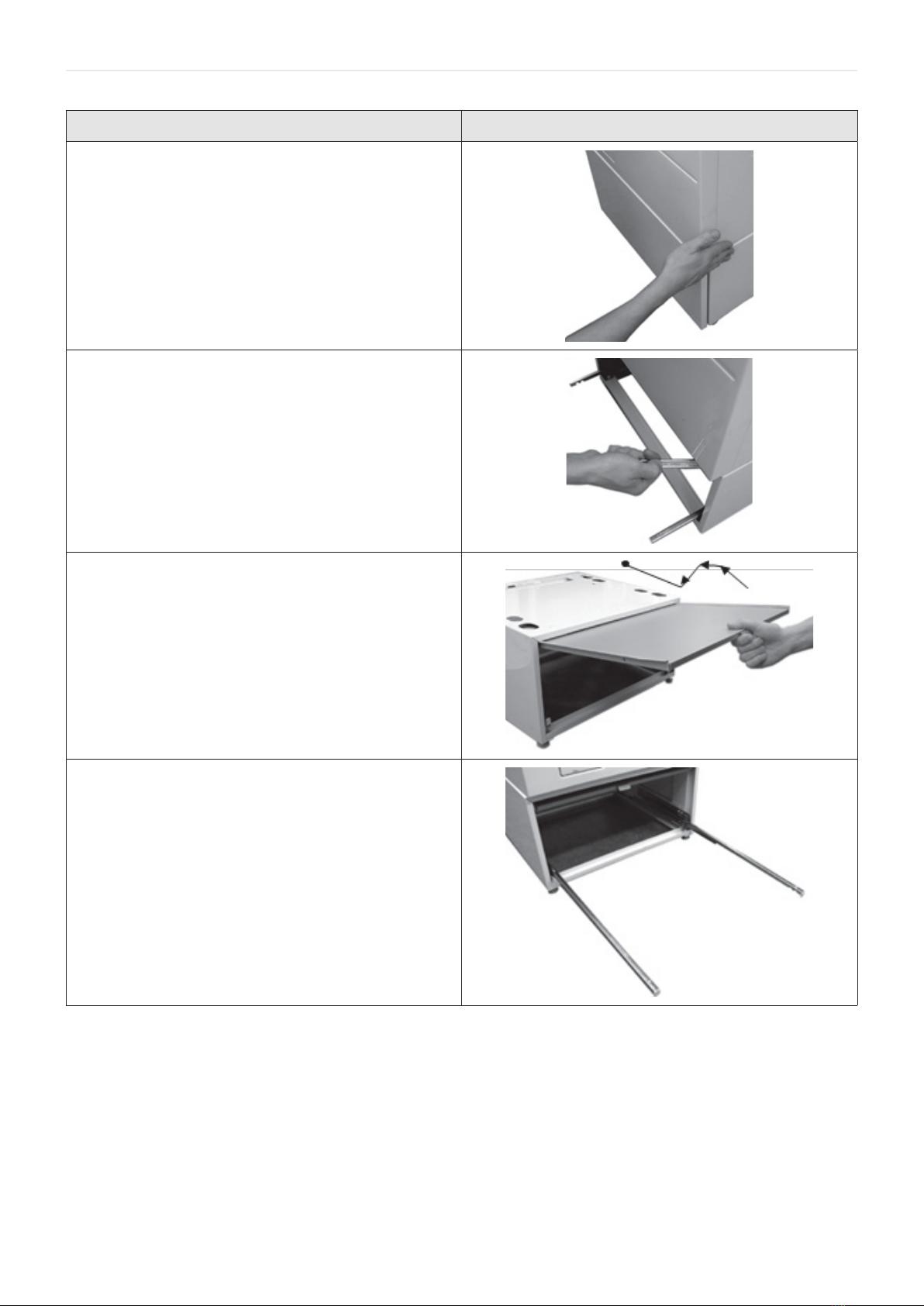

Instruktioner Bild
1. Dra ut lådinsatsen och lösgör den från hållarna genom
att trycka på spärren under lådinsatsen.
2. Lyft ut hela lådinsatsen
3. Dra ut utdragsskivan.
4. Om ni har en torktumlare med fot i metall, fäst
de två hållarna (vänster och höger) med två bultar
(medskickade) för att förhindra att torktumlaren tippar.
5. Luta tvättmaskinen eller torktumlaren med fötter i
metall åt ena sidan för att komma åt att skruva av
stålfötterna.
På torktumlaren behöver endast de främre fötterna skruvas
av.
För alla andra torktumlare, se avsnitt 10 och 11.
Viktigt!
Sockellådan är tillverkad för att stödja en enda maskin.
Ställ inte tvättmaskin och torktumlare i stapel ovanpå
sockellådan.

5
Hidden Helpers

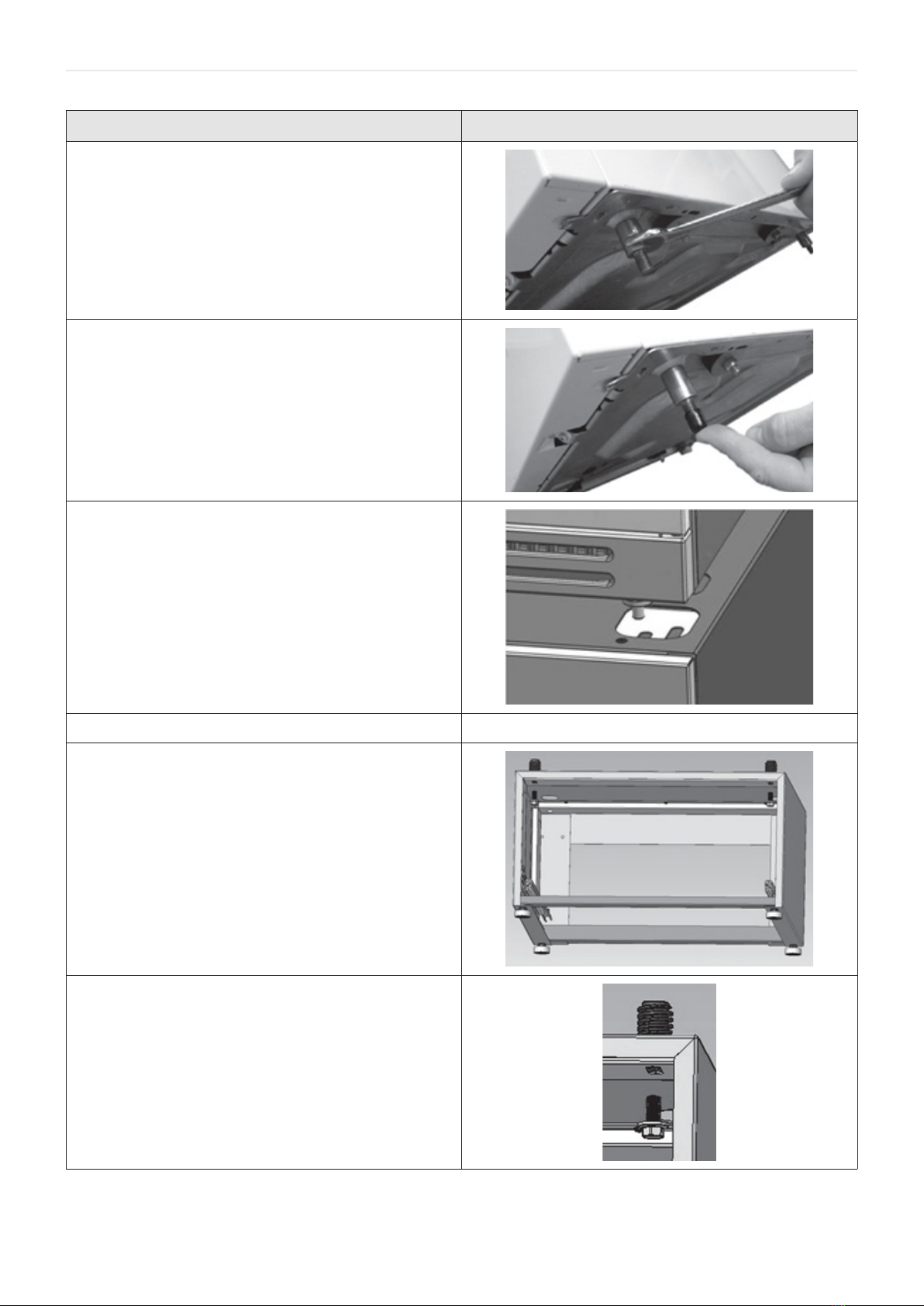

Instruktioner Bild
6A. Lossa först fötterna på tvättmaskinen. Skruva sedan
fast distanselementen med en fast nyckel (22 mm) på
samma platser som stålfötterna satt.
6B. Lossa endast de främre metallfötterna på torktumlaren.
Skruva sedan fast distanselementen med en fast nyckel
(22 mm) på samma platser som stålfötterna satt.
7. Sätt fast gummiskydden på distanselementen för att
skydda golvet under monteringen.
8. Luta maskinen åt andra hållet och gör om steg 5 och 6.
9. Lyft upp tvättmaskinen eller torktumlaren med
fötter i metall och ställ den på sockellådan. Se till att
distanselementen hamnar i hålen.
10. Ta bort gummiskydden.
11. Installera torktumlaren på sockellådan (alla typer
förutom torktumlare med fötter i metall)
Skruva in torktumlarens bakre fötter så att de är i helt
inskruvat läge.
Lyft upp torktumlaren på sockellådan så att den passar in i
hålen.
12. Dra åt skruven försiktigt!

6
Hidden Helpers

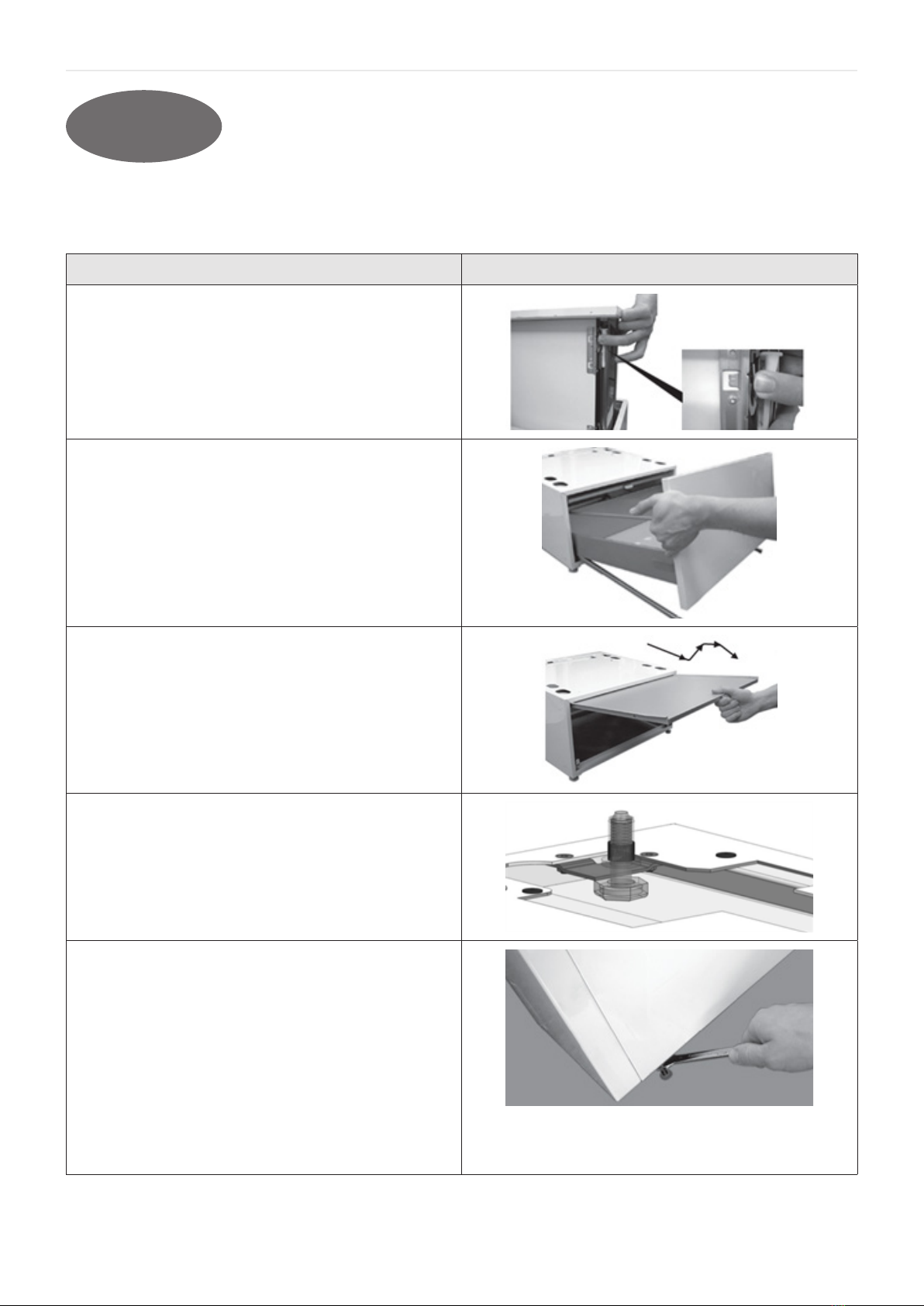

Instruktioner Bild
13. Montera tillbaka lådinsatsen och kontrollera så att
tvättmaskinen och sockellådan är i nivå. Justera vid
behov. Ta sedan ut lådinsatsen igen.
14A. Tvättmaskin och torktumlare:
Fäst muttrarna på de fyra distanselementen och dra åt
dem med en fast nyckel (17 mm). Dra åt ordentligt!
14B. Torktumlare med fötter i metall:
Fäst muttrarna på de två distanselementen och dra åt
dem med en fast nyckel (17 mm). Dra åt ordentligt!
15. Montera tillbaka utdragsskivan.
16. Dra ut de båda skenorna.

7
Hidden Helpers

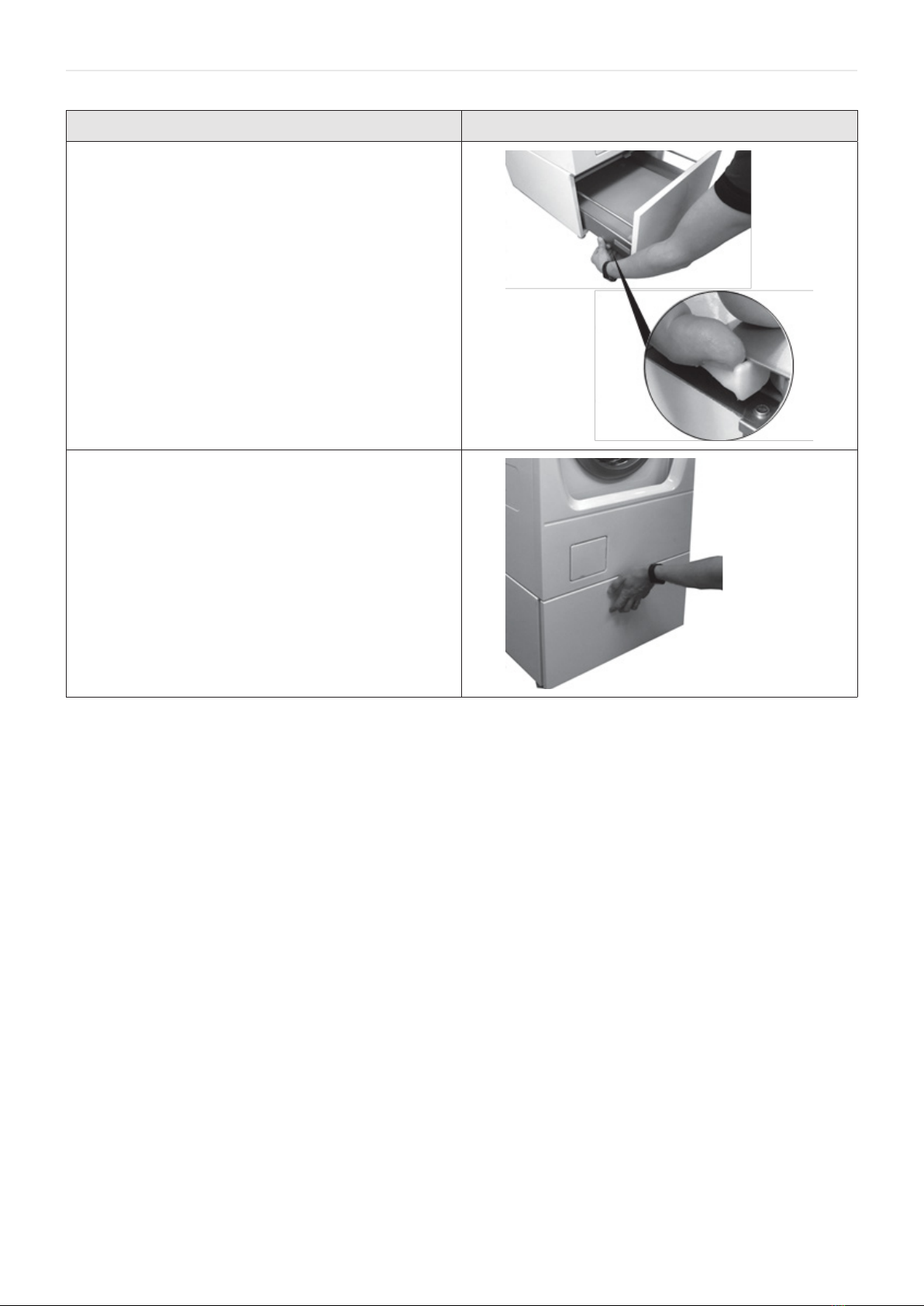

Instruktioner Bild
17. Placera lådinsatsen på skenorna. Med hjälp av
plastklackarna på skenornas undersida skjuter du
skenorna mot dig tills du känner att de hakar fast och
ett klick hörs.
>>> CLICK!
18. Skjut slutligen in lådinsatsen.
>>> CLICK!

8
Hidden Helpers
NL
Plaatsing van de lade onder het apparaat
Opmerking: De componenten kunnen alleen worden gebruikt bij wasmachines en drogers van het merk Asko Appliances.
Aanwijzingen Figuur
1. Trek de lade uit; druk op het hendeltje onder de lade
om de veiligheid te ontgrendelen om de lade geheel uit
te trekken.
2. Trek de hele lade eruit.
3. Trek de uittrekbare plaat eruit.
4. Bevestig bij drogers met metalen pootjes met twee
bijgeleverde schroeven de linker en rechter houder op
de verborgen helper die het omvallen van het apparaat
moet voorkomen.
5. Kantel de wasmachine of droger met metalen pootjes
naar een kant om de stalen pootjes los te draaien.
Op de droger hoeven alleen de voorste pootjes losgedraaid
te worden.
Zie voor de overige drogers de punten 10 en 11.
Belangrijk!
De lade die bestemd is voor plaatsing onder het apparaat
kan alleen het gewicht van één apparaat dragen. Als u de
lade onder de wasmachine doet, plaats er dan geen droger
op.

9
Hidden Helpers
Aanwijzingen Figuur
6A. Draai op de wasmachine de pootjes los. Bevestig
vervolgens met een steeksleutel (22 mm) de
afstandhouders op de plaats van de metalen pootjes.
6 B. Draai op de droger alleen de voorste metalen pootjes
los en bevestig vervolgens met een steeksleutel (22
mm) de afstandhouders op de plaats waar eerst de
pootjes hebben gezeten.
7. Plaats de rubberen bescherming op de afstandhouders
om tijdens montage de vloer te beschermen.
8. Kantel het apparaat naar een kant en herhaal de
stappen 5 en 6.
9. Til de wasmachine of de droger met de metalen
pootjes op en plaats hem op de lade. Zorg ervoor dat
de afstandhouders uitgelijnd zijn met de gaten.
10. Verwijder de rubberen bescherming.
11. Plaatsing van de droger op de lade (alle modellen
behalve de droger met metalen poten).
Draai de achterste pootjes vast tot ze helemaal aangedraaid
zijn.
Til de droger op de lade zodat deze samenvalt met de gaten.
12. Draai de schroef voorzichtig vast.

10
Hidden Helpers
Aanwijzingen Figuur
13. Plaats de lade opnieuw en controleer of de lade en de
wasmachine uitgelijnd zijn. Corrigeer de positie indien
nodig. Verwijder nu opnieuw de lade.
14A. Wasmachines en drogers:
Bevestig de moeren van de vier afstandhouders en
draai ze aan met een steeksleutel (17 mm). Draai de
moeren stevig aan!
14B. Droger met metalen pootjes:
Bevestig de moeren op de twee afstandhouders en
draai ze aan met een steeksleutel (17 mm). Draai de
moeren stevig aan!
15. Plaats de uitstekbare plaat opnieuw.
16. Trek de beide geleiders uit.

11
Hidden Helpers
Aanwijzingen Figuur
17. Plaats de lade op de geleiders. Trek met behulp van
de plastic grendels onder de geleiders deze naar u toe
totdat u voelt en hoort dat deze met een klik op hun
plaats vallen.
>>> KLIK!
18. Doe tenslotte de lade dicht.
>>> KLIK!

12
Hidden Helpers
DE
Montage der Sockelschublade
Bitte beachten Sie: Die Teile dürfen nur für Waschmaschinen und Wäschetrockner von Asko verwendet werden.
Anweisung Abbildung
1. Ziehen Sie den Schubladeneinsatz heraus und lösen Sie
ihn von den Haltern durch Drücken der Clips unter der
Schublade.
2. Ziehen Sie den Schubladeneinsatz vollständig heraus.
3. Ziehen Sie die ausziehbare Platte heraus.
4. Befestigen Sie beim Wäschetrockner mit Stahlfüßen
die beiden Halterungen (links und rechts) mit den
beigelegten Schrauben, um zu verhindern, dass der
Wäschetrockner umkippt.
5. Die Waschmaschine oder den Wäschetrockner mit
Stahlfüßen auf die Seite kippen und die Stahlfüße auf
der anderen Seite herausschrauben.
Beim Wäschetrockner müssen nur die vorderen Stahlfüße
herausgeschraubt werden.
Für alle anderen Wäschetrockner-Typen siehe Punkt 10 und
11.
Wichtig!
Die Sockelschublade ist nur für jeweils ein Gerät bestimmt.
Waschmaschine oder Wäschetrockner dürfen nicht auf der
Sockelschublade übereinander gestapelt werden.

13
Hidden Helpers
Anweisung Abbildung
6A. Schrauben Sie bei der Waschmaschine zuerst die Füße
heraus. Schrauben Sie danach die Distanzstücke mit
einem Maulschlüssel (22 mm) in den Gewinden, in
denen sich vorher die Stahlfüße befunden haben, fest.
6B. Schrauben Sie beim Wäschetrockner nur die vorderen
Stahlfüße auf. Schrauben Sie danach die Distanzstücke
mit einem Maulschlüssel (22 mm) in den Gewinden, in
denen sich vorher die Stahlfüße befunden haben, fest.
7. Stecken Sie die Gummischutzkappen auf die
Distanzstücke, um den Bodenbelag während der
Montage zu schützen.
8. Neigen Sie das Gerät auf die andere Seite und
wiederholen Sie die Schritte 5 und 6.
9. Heben Sie die Waschmaschine oder den
Wäschetrockner mit den Stahlfüßen an und montieren
Sie das Gerät auf die Sockelschublade. Stellen Sie sicher,
dass die Distanzstücke mit den Löchern ausgerichtet
sind.
10. Entfernen Sie nun die Gummischutzkappen.
11. Aufstellung des Wäschetrockners auf die
Sockelschublade (alle Typen außer Wäschetrockner mit
Stahlfüßen)
Schrauben Sie die Füße des Wäschetrockners so ein, dass
sie vollständig zugeschraubt sind.
Stellen Sie den Wäschetrockner so auf die Sockelschublade,
dass die Füße in die Löcher passen.
12. Ziehen Sie vorsichtig die Schraube an!

14
Hidden Helpers
Anweisung Abbildung
13. Montieren Sie die Sockelschublade und prüfen Sie,
ob die Waschmaschine und die Sockelschublade
ausgerichtet sind. Richten Sie beide nach Bedarf aus.
Entfernen Sie nun die Sockelschublade.
14A. Waschmaschine und Wäschetrockner:
Die Muttern auf die vier Distanzstücke aufschrauben
und mit einem Maulschlüssel (17 mm) anziehen. Ziehen
Sie die Muttern fest an!
14B. Wäschetrockner mit Stahlfüßen:
Die Muttern auf die beiden Distanzstücke aufschrauben
und mit einem Maulschlüssel (17 mm) anziehen. Ziehen
Sie die Muttern fest an!
15. Setzen Sie die Auszugsplatte wieder ein.
16. Ziehen Sie die beiden Führungen heraus.

15
Hidden Helpers
Anweisung Abbildung
17. Setzen Sie die Schublade auf die Führungen. Schieben
Sie mit den Kunststoff-Clips am unteren Ende der
Führungen die Führungen in Ihre Richtung, bis diese mit
einem „Klick“ einrasten.
>>> CLICK!
18. Schieben Sie danach den Schubladeneinsatz hinein.
>>> CLICK!

16
Hidden Helpers
EN
Pedestal drawer installation
NB: The components may only be used with washing machines and tumble dryers manufactured by Asko Appliances.
Instructions Illustration
1. Pull out the drawer and release it from the holders by
pressing the clips under the drawer.
2. Lift out the entire drawer.
3. Pull out the pull-out plate.
4. In the case of tumble dryer with metal foot, fasten
each of the two (left and right) brackets with two bolts
(enclosed) to prevent the dryer from tipping over.
5. Tilt the washing machine or tumble dryer with
metal feet to one side so that the steel feet can be
unscrewed.
On the dryer, only the front feet need to be unscrewed.
For all other dryers, see sections 10 and 11.
Important!
The pedestal drawer is designed to support a single
machine. Do not stack a washing machine and a tumble
dryer on top of the pedestal drawer.

17
Hidden Helpers
Instructions Illustration
6A. On the washing machine, first undo the feet. Then,
use a fixed spanner (22 mm) to fasten the spacers into
place where the steel feet were previously attached.
6B. On the dryer, undo only the front metal feet. Then,
use a fixed spanner (22 mm) to fasten the spacers into
place where the steel feet were previously attached.
7. Attach the rubber protectors to the spacers to protect
the floor during assembly.
8. Tilt the machine to the other side and repeat steps 5
and 6.
9. Lift the washing machine or dryer with metal feet and
place it on the pedestal drawer. Make sure the spacers
are aligned with the holes.
10. Remove the rubber protectors.
11. Installing the tumble dryer onto the pedestal drawer
(all types expect tumble dryer with metal feet)
Screw in the back feet of the tumble dryer so that they are
in their fully screwed-in position.
Lift the tumble dryer onto the pedestal drawer so that it fits
into holes.
12. Tighten the screw carefully!

18
Hidden Helpers
Instructions Illustration
13. Replace the drawer and check that the washing
machine and pedestal drawer are aligned. Adjust if
necessary. Now remove the drawer again.
14A. Washing machine and tumble dryer:
Attach the nuts to the four spacers and tighten them
with a fixed spanner (17 mm). Tighten them firmly!
14B. Tumble dryer with metal feet:
Attach the nuts to the two spacers and tighten them
with a fixed spanner (17 mm). Tighten them firmly!
15. Replace the pull-out plate.
16. Pull out both runners.

19
Hidden Helpers
Instructions Illustration
17. Place the drawer on the runners. Use the plastic clips
on the bottom of the runners to pull the runners
toward you until you feel and hear them click into place.
>>> CLICK!
18. Finally, close the drawer.
>>> CLICK!

20
Hidden Helpers
FI
Sokkelilaatikon asennus
HUOM! Osia saa käyttää vain Asko Appliances -yhtiön valmistaman pesukoneen ja kuivausrummun yhteydessä.
Ohjeet Kuva
1. Vedä laatikko ulos ja vapauta se pitimistään painamalla
laatikon alla olevia salpoja.
2. Nosta koko laatikko pois.
3. Vedä ulosvetolevy ulos.
4. Kiinnitä metallijaloilla varustetuissa kuivausrummuissa
kiinnityskappaleet (kaksi kappaletta, vasen ja oikea)
paikoilleen kahdella ruuvilla (sisältyvät toimitukseen)
kuivausrummun kaatumisen estämiseksi.
5. Kallista metallijaloilla varustettua pesukonetta tai
kuivausrumpua toiselle sivulle, jotta pääset ruuvaamaan
teräsjalat irti.
Kuivausrummusta on irrotettava ainoastaan etujalat.
Katso kohdat 10 ja 11 kaikkiin muihin kuivausrumpuihin
liittyen.
Tärkeää!
Sokkelilaatikko on tarkoitettu vain yhdelle koneelle. Älä
pinoa pesukonetta ja kuivausrumpua sokkelilaatikon päälle.
