ENGLISH
NOTE: This instruction manual contains essential information about the safety measures to be adopted
when the product is being installed, operated for the first time or maintenance work carried out on it.
Therefore, both the service engineer and the user must read the instructions carefully before beginning
installation and start-up.
Keep this manual for future reference about how this product works. This manual may be read on and
downloaded from the website at www.astralpool.com
1. SAFETY WARNINGS
• Installation, assembly and maintenance work must be carried out by a qualified service engineer.
• The service engineer must fulfill all health and safety regulations in force during the assembly, installa-
tion and start-up of the product.
• All contact with electric current must be avoided. Whenever the spotlight is handled, it must be
switched off from the mains.
• The service engineer and the user must abide by all regulations in force on hazard prevention.
• Do not handle when feet are wet.
• If the cable or wiring of this luminaire becomes damaged, it may only be replaced by the manufacturer
or one of its service engineers, or a person with a similar qualification, in order to avoid any accidents.
• Any modifications to the product will require the manufacturer’s prior consent.
• The manufacturer accepts no liability for any damage or malfunction caused by the use of unauthorized
spare parts.
• The installation must comply with the standards of IEC/HD 60364-7-702: Requirements for special instal-
lations or locations. Swimming pools and fountains.
• The LumiPlus FlexiMini projector has been designed TO WORK WITH A SAFETY TRANSFORMER ONLY.
• Children must be supervised to ensure that they do not play with the pool’s equipment.
• The projectors must not be cleaned or maintained by children.
• The LumiPlus FlexiMini is resistant to the water treatments described below, provided that the concen-
tration values do not exceed the following ones:
TYPE OF TREATMENT CONCENTRATION IN THE WATER
Chlorine 2 mg /l
Bromine 5 mg/l
Salt chlorinator (NaCl) 6 g/l
Note: the pH of pool water must always be between 7.2 and 7.6.
2. CONTENT OF THE PACKAGING
• 1 LumiPlus FlexiMini spotlight (includes the 2 cable attachment screws and seal, and the cable gland’s
washer and cover) ***
• 2.5 meters of 2 x 1 mm
2
H07RN8-F cable
• Guarantee booklet
• Instruction manual
*** The product with code number 74405 includes 3 LumiPlus FlexiMini spotlights and 1 LumiPlus Control
Motion remote control.

4
3. GENERAL CHARACTERISTICS
• To complete the spotlight’s installation, one of the faceplates with the following product codes and a Lu-
miPlus FlexiMini fastener must be purchased: 74392, 74393, 74394 or 74395. See corresponding manual.
• It complies with international lighting safety standards, specifically, with standard EN 60598-2-18: LUMI-
NAIRES - PART 2: PARTICULAR REQUIREMENTS. SECTION 18: LUMINAIRES FOR SWIMMING POOLS AND
SIMILAR APPLICATIONS.
• According to standard EN 50065, this is a class 116 spotlight.
• The manufacturer may not be held liable for any damage caused by the mishandling, poor installation or
addition of any electrical components that have not been made by it.
• The spotlight only works if totally submerged in water.
• The light source of this luminaire is not replaceable. When the light source reaches the end of its service
life the whole of the luminaire must be replaced.
• Accessing the inside of the spotlight is totally prohibited. If handled, it will no longer be covered by the
guarantee.
• Water operating temperature: Minimum 5 ºC - Maximum 40 ºC.
• Maximum installation depth: 0.4 meters from the surface of the water.
• In pools with a salt chlorinator, it is recommended that a LumiPlus Wireless Range Extender be installed
(code 64633).
4. ELECTRICAL INSTALLATION: page 91
• The service engineer is responsible for ensuring that the area around the connectors protected by the
cable gland is watertight.
• The safety transformer’s capacity must be calculated on the basis that the total load connected must be
over-scaled by 30%.
• We recommend using AstralPool’s underwater connection kit (code 32803) should it be necessary to ex-
tend the cable included (max. 2 x 6 mm² H07RN8-F).
• Should the cable included with the spotlight not be used, the following considerations must be taken into
account:
- The minimum cable cross-section that can be threaded through the cable gland is 2 x 1 mm² H07RN8-F
and the maximum is 2 x 1.5 mm² H07RN8-F.
- It is the service engineer’s responsibility to calculate the cable cross-section required, based on the total
load, cable length and maximum voltage drop allowed by the laws in force, in order to ensure that the
spotlight is fed by 12 V AC.
See the cable cross-section tables according to the spotlight, type of installation and cable length.
• The projector’s power supply does not have polarity.
5.MAINTENANCE:
This product does not require any maintenance. If you become aware that it is not working properly,
please contact our customer service department.

5

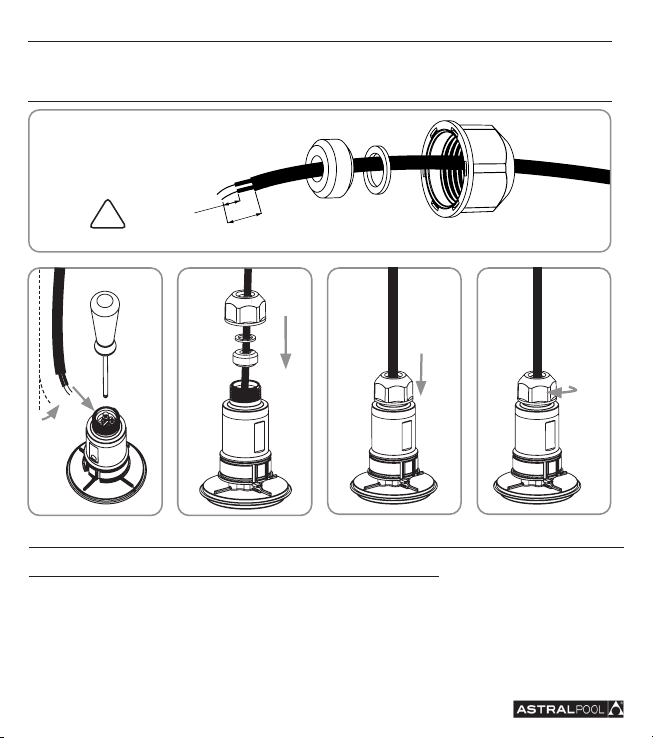

6. CABLE AND CABLE GLAND ASSEMBLY:
7. RGB CONTROL SYSTEM:
7.A. RGB Wireless Control System (LumiPlus Control Motion, 59125)
NOTE: The products with code numbers 74403 and 74404 do not include a Control Motion remote control.
If you do not have one, it can be purchased separately.
7.A.1. General characteristics:
Operating frequency: 868 MHz
Range in the open field: 5 m
Batteries: 2 AAA-1.5 V batteries (if the central display lights up red this means the batteries have run out)
Max. cable
2 x 1.5 mm
!
The length of cable
stripped is very important to
keep the product watertight.
7mm
17mm
Max.6Nm
6Nm

6

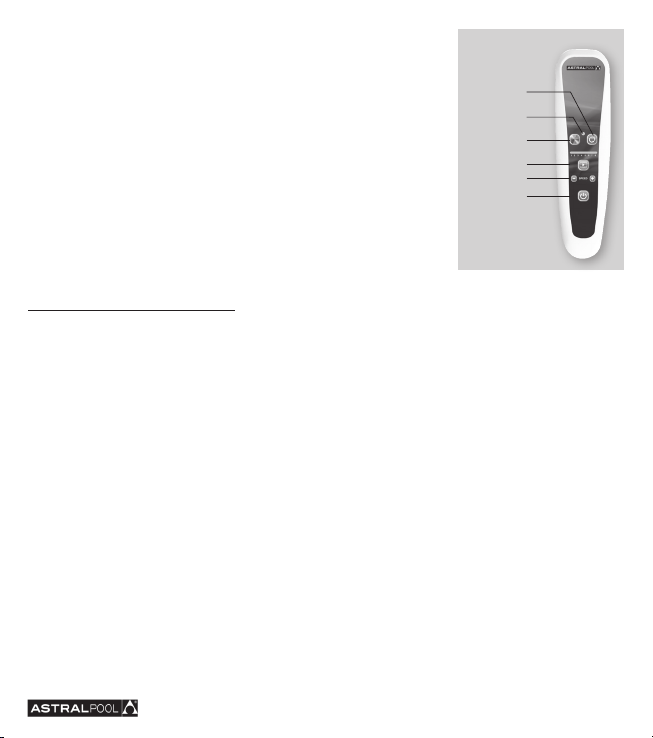

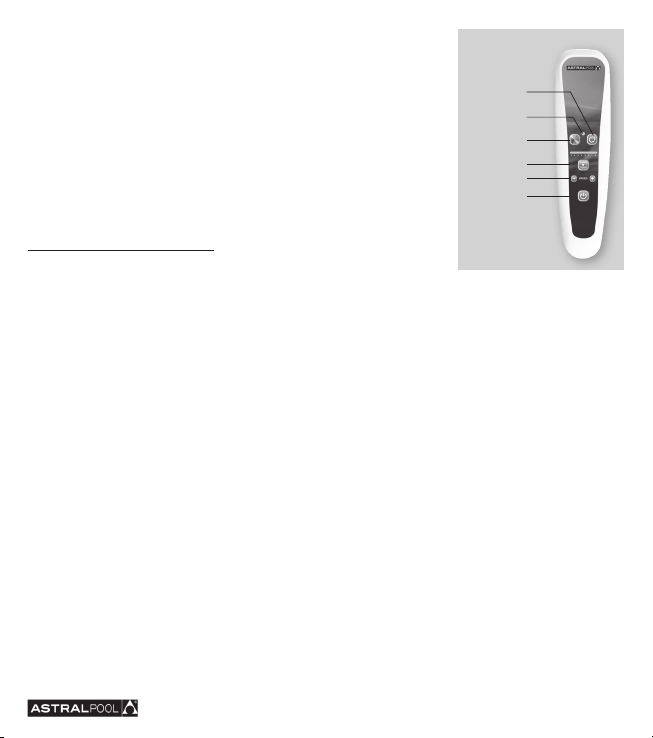

7.A.2. Control from the keypad
• COLOR: Up to 12 colors can be selected.
• REFRESH: Refreshes the color/sequence selected.
• SEQUENCE: Select from among the 8 color change sequences available.
• SPEED + / -: In sequence mode, it is possible to select from among 8 color
change speeds.
• ON/OFF: Switches the projectors on and off.
• Central display: shows the color of the luminaires.
7.A.3. Control motion detector
When this mode is switched on, the COLOR and SEQUENCE can be changed.
Change of color: Quickly flick your wrist up and down.
Change of sequence: Quickly flick you wrist from side to side.
7.B. Other RGB control methods
The wireless projectors are also compatible with the LumiPlus Eco (32458),
LumiPlus Top (27818 + 41988), LumiPlus WIFI Access Point (59132) and
LumiPlus ModBUS (57435) control devices. See the corresponding manuals.
COLOR
SEQUENCE
SPEED -/+
ON/OFF
REFRESH
CENTRAL
DISPLAY

7
