Astrel Group Elios4you Pro Quick guide

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T408110R3.0 Elios4you Pro Instruction manual IT-EN-FR-DE /20.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 1/8
4-noks

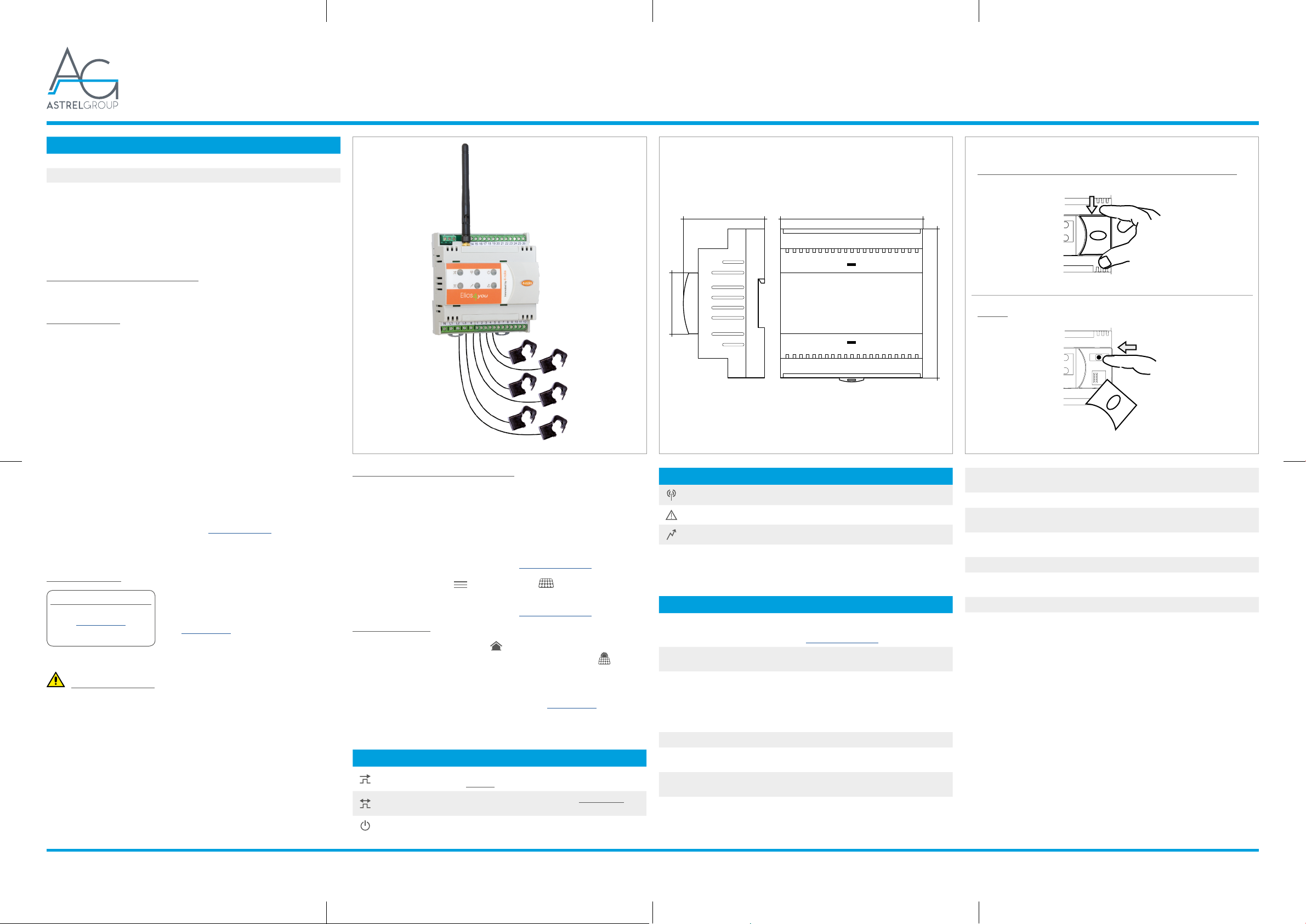

Elios4you Pro Manuale installazione e istruzioni d’uso
110 mm
105 mm60 mm
45 mm
Codice Nome
E4U-PRO-15 Elios4you Pro fino a 15 kW
E4U-PRO-50 Elios4you Pro fino a 50 kW
E4U-PRO-100 Elios4you Pro fino a 100 kW
Leggere e conservare queste istruzioni.
Descrizione generale
Elios4you Pro è un dispositivo per il monitoraggio di impianti fotovoltaici e per la gestione dell’autocon-
sumo di utenze trifase di potenza 15 kW, 50 kW o 100 kW (in funzione del modello).
Tramite la App “Elios4you” è possibile configurare e monitorare in modo semplice ed intuitivo la produ-
zione del proprio impianto fotovoltaico.
Prodotti compatibili con Elios4you Pro
9Pro Smart
9Power Reducer
94-cloud (servizio web)
Contenuto della confezione
9nr. 1 Elios4you Pro
9nr. 1 antenna esterna
9nr. 6 TA (trasformatori amperometrici) apribili
Fissaggio e prima accensione
1) Fissare il dispositivo su barra DIN, effettuando i collegamenti come dallo schema di
installazione (fig. 2).
Attenzione: per l’eventuale allungamento del cavo relativo ai TA, si consiglia l’utilizzo di un
cavo schermato 2x0,75mmq di lunghezza non superiore ai 20 mt.
2) Dopo avere installato e alimentato il dispositivo, installare l’App gratuita “Elios4you” su tablet o
smartphone scaricandola da App Store o Google Play Store
3) Lanciare l’App “Elios4you” ed effettuare la configurazione guidata, seguendo i passaggi
indicati nelle schermate.
Per maggiori informazioni visitare la pagina www.4-noks.com/tutorial.
4) Settare i parametri corretti dell’impianto fotovoltaico e dell’utenza elettrica domestica via App:
Menu “Impostazioni impianto” selezionare “Parametri, costi e incentivi” e
impostare i valori desiderati premere OK una volta completata l’operazione.
5) Per maggiori informazioni visitare la pagina www.4-noks.com/tutorial
Verifica installazione
6) Verificare nella pagina la veridicità dei dati:
• Premere l’icona “Home” per tornare alla pagina “Attività impianto”
• Assicurarsi che il valore della potenza prodotta “Produzione” corrisponda con quella
letta dall’inverter
• Valutare che il valore “Consumo” corrisponda ai consumi istantanei di potenza dell’utenza
monitorata
ATTENZIONE: quando Elios4you è configurato per l’accesso a internet (tramite Router/AP), lo storico dati
viene inviato anche al portale 4-cloud. Collegarsi al sito www.4-cloud.org e seguire le istruzioni per la
registrazione. Utilizzare il codice USER riportato in etichetta per l’associazione del dispositivo.
Comportamento LED (tab. 1)
LED Colore Significato
Rosso Generazione di energia fotovoltaica. Frequenza del lampeggio proporzio-
nale alla quantità di energia generata dall’impianto fotovoltaico.
Rosso Frequenza del lampeggio proporzionale alla quantità di energia scambiata con
la rete
Verde Alimentazione
Verde Wi-Fi attivo
LED Colore Significato
Rosso Mancata connessione tra Elios4you e tablet o smartphone
Verde Non usato
ATTENZIONE: assicurarsi che tra i TA ed i contatori relativi non ci siano ulteriori utenze collegate o deri-
vazioni. In caso contrario le misurazioni non sarebbero corrette.
Funzione pulsante (tab. 2)
Funzione Comando Significato
Prima
configurazione
Pressione breve
(circa 6 sec.)
Procedura richiesta dall’App “Elios4you” durante la
prima configurazione del dispositivo. Per maggiori
informazioni: www.4-noks.com/tutorial
Reset
Pressione
prolungata
(circa 30 sec.)
La funzione Reset ripristina il dispositivo ai parametri
di fabbrica
Specifiche tecniche
Caratteristiche generali
Sistema di controllo per impianti fotovoltaici trifasi con connessione
Wi-Fi e App per smartphone/tablet.
Potenza massima misurabile 15 / 50 / 100 kW (a seconda del modello)
Alimentazione 400V (3x 230Vac + neutro) ± 10% 1.8 W
Caratteristiche radio /Wi-Fi 802.11b/g/n
/Access point (AP) Station (STA), B, G, N o modalità mista
Memoria Storico dati fino a due mesi, in caso di mancata connessione verso
tablet, con campionamento ogni 15 minuti
Visualizzazioni stato nr. 6 LED
Connessioni Morsetti a vite per alimentazione, TA di misura, ingressi allarme e uscite
controllo
Misura corrente Con TA apribile (Ø interno max 15 mm)
Antenna Antenna esterna su connettore a vite SMA RP per trasmissione dati via
Wi-Fi
Uscite /Uscita relè (max 10A @ 230Vac)
/Uscita 0-10Vdc controllo
Ingressi nr. 2 contatti puliti allarme (N.O.)
Parametri ambientali /Condizioni di utilizzo: 0 ÷ +50°C; <80% U.R. non condensante
/Condizioni di stoccaggio: -20 ÷ +70°C; <80% U.R. non condensante
Grado di protezione IP20
Dimensioni (L x H x P) Contenitore da guida DIN 6 moduli 105 x 110 x 60 mm
Risoluzione problemi
1) Nella schermata principale della App “Elios4you” non vedo mai la potenza prodotta dall’im-
pianto fotovoltaico
9Eseguire la rotazione dei TA di produzione (etichetta bianca) portando il pallino verde o la
freccia all’interno dei TA nel verso opposto a quello attualmente utilizzato.
9Verificare che il nucleo dei TA non presenti segni di rotture interne.
2) La potenza prodotta visualizzata nell’App è di molto inferiore a quella letta dall’inverter
9Accertarsi che i TA di scambio (etichetta gialla) siano posizionati sull’intero fascio di fasi in
uscita dal contatore come da schema (v. fig. 2), è possibile che i TA siano stati posizionati in
una diramazione dell’impianto.
9Assicurarsi che uno o più TA non riportino internamente segni evidenti di rotture.
3) Il consumo rilevato segue l’andamento della potenza prodotta
9Accertarsi che il TA di scambio (etichetta gialla) sia posizionato sull’intero fascio di fasi in
uscita dal contatore Enel come da schema, probabilmente rileva i dati del cavo in cui passano
i soli consumi dell’utenza.
9Accertarsi che all’interno dei due TA passi solamente il cavo di fase dell’impianto: l’eventuale
passaggio al suo interno sia della fase che del neutro genera un errore.
9Assicurarsi che i due TA non riportino internamente segni evidenti di rotture.
4) Il consumo dell’utenza sembra essere rilevato nell’icona di rete elettrica
9Verificare che i TA di rete (etichetta gialla) siano posizionati nelle linee in uscita dal contatore,
prima di una loro diramazione nell’impianto elettrico.
Avvertenze di sicurezza
Tutti i collegamenti hardware devono essere effettuati da personale qualificato e consapevole dei rischi di
un’installazione tenendo conto dei minimi standard di sicurezza ed in assenza di tensione.
L’utente si assume ogni responsabilità e rischio in relazione alle fasi di installazione, configurazione e
utilizzo dei prodotti per il raggiungimento dei risultati previsti dal singolo prodotto. La responsabilità di
Astrel Group in relazione ai propri prodotti è regolata dalle Condizioni generali di vendita Astrel Group
(consultabili sul sito www.astrelgroup.com).
Non smontare, aprire o provare a riparare il prodotto. L’apertura di un componente sigillato annulla la garanzia.
Installazione
Prima dell’installazione
CODICE ID: 00000
Registrati su: www.4-cloud.org
e associa il tuo dispositivo
all’UTENTE: XXXXXXXX
Prima di montare Elios4you, rimuovere l’etichetta volante raffi-
gurata qui a fianco che riporta il codice USER.
Conservare l’etichetta: servirà per configurare ulteriori dispo-
sitivi mobili con Elios4you e per l’eventuale accesso al portale
www.4-cloud.org (servizio accessorio utilizzabile in caso di
configurazioni verso router/Ap).
Se si effettua la configurazione tramite Router/AP, i dati saranno visibili sul portale dopo circa un’ora
dalla configurazione.
Avvertenze per l’installazione
Le parti indicate a tensione pericolosa, ingressi in tensione, sonde di corrente ed uscita relè, devono
essere protette contro il pericolo di scossa elettrica utilizzando connessioni ad isolamento doppio o
rinforzato, cavi di collegamento compresi.
Lo strumento deve essere inserito in un quadro elettrico che mantenga l’adeguata protezione contro
l’accesso alle parti in tensione pericolosa garantendo altresì la disconnessione delle parti in tensione in
caso di necessità.
Il mezzo di disconnessione è a cura dell’installatore e deve rispettare i seguenti requisiti:
9deve essere in un luogo facilmente raggiungibile
9deve essere chiaramente indicato come componente per la disconnessione
dell’apparecchiatura.
L’installatore deve provvedere alla protezione da sovraccarico del relè, se utilizzato.
Qualora l’apparecchio fosse adoperato in un modo non specificato dal costruttore, la protezione prevista
potrebbe essere compromessa.
Eventuali riparazioni sull’apparecchio vanno effettuate solo da personale autorizzato dal costruttore.
Modalità di accesso al pulsante
Fig. 1A: Rimuovere la copertura nella parte destra del dispositivo
Fig. 1B
Pulsante

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T408110R3.0 Elios4you Pro Instruction manual IT-EN-FR-DE /20.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 2/8
4-noks
Elios4you Pro Manuale installazione e istruzioni d’uso
2625242322212019181716151413
121110987654321
N L1 L2 L3 S
K
L
K
L
K
L
Contatore
di scambio
Contatore
di produzione
Utenza
ID CODE:YYYYY
123456789XXXXX
Etichetta ID Code
N
L3
L2
L1
N
L3
L2
L1
L1L2 L3 N
L1L2 L3 N
L1
L2
L3
N
Carico generico max 10A @ 240Vac
(opzionale)
Ingresso allarme 1
COMUNE (allarme 1)
Ingresso allarme 2
COMUNE (allarme 2)Non cablareNon cablare
Interruttore
generale
TA produzione (etichetta bianca)
K
L
K
L
K
L
Uscita Relé
normalmente aperto
XXXXXXXX
IN+10 V
GND Ctrl
Morsetti N, L1, L2, L3
sezione minima cavo 1,5 mm2
1A
1A
1A
TA scambio (etichetta gialla)
Punto verde e direzione della freccia K L
verso l’interruttore generale
Punto verde e direzione della freccia K L
verso l’interruttore generale

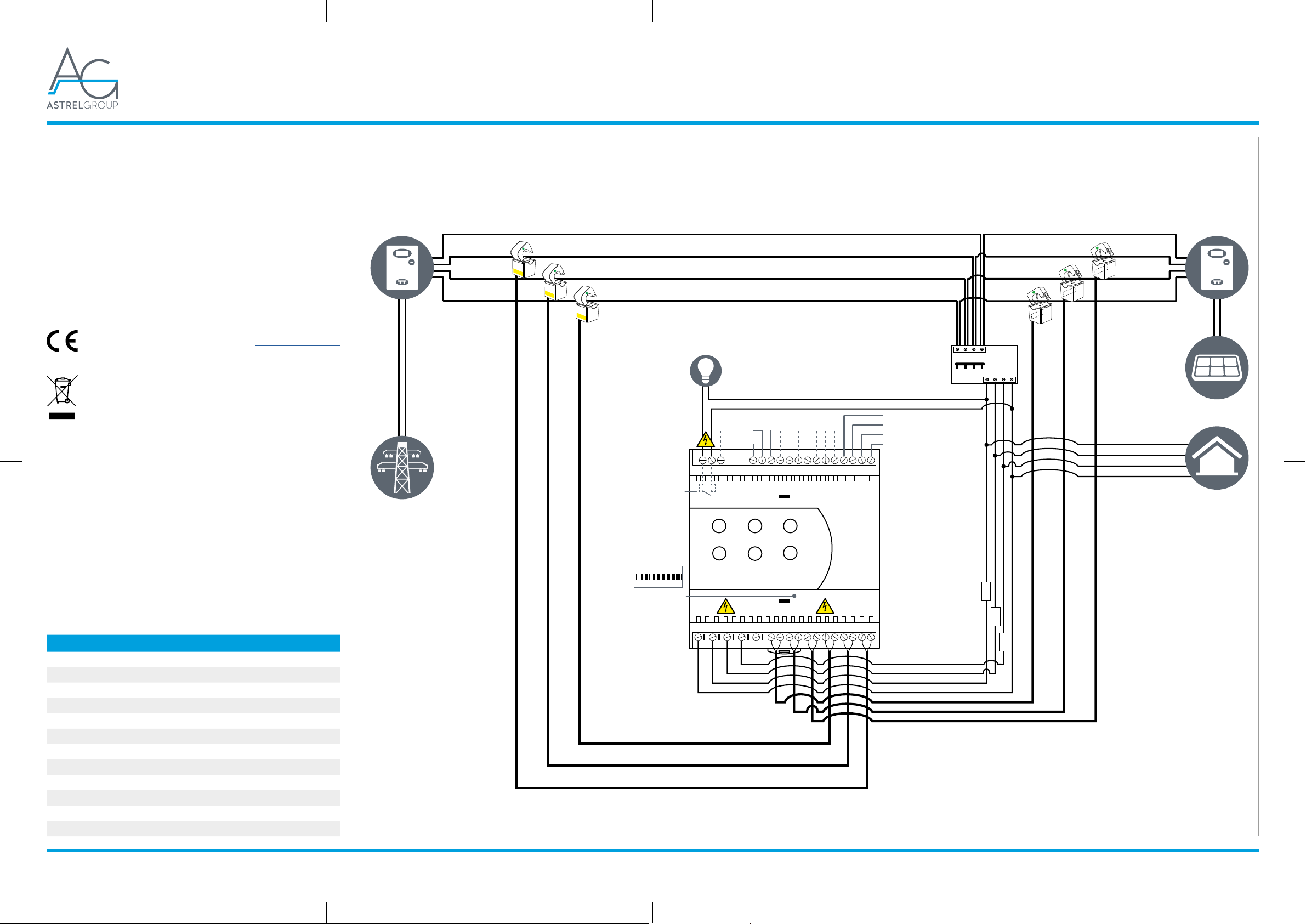

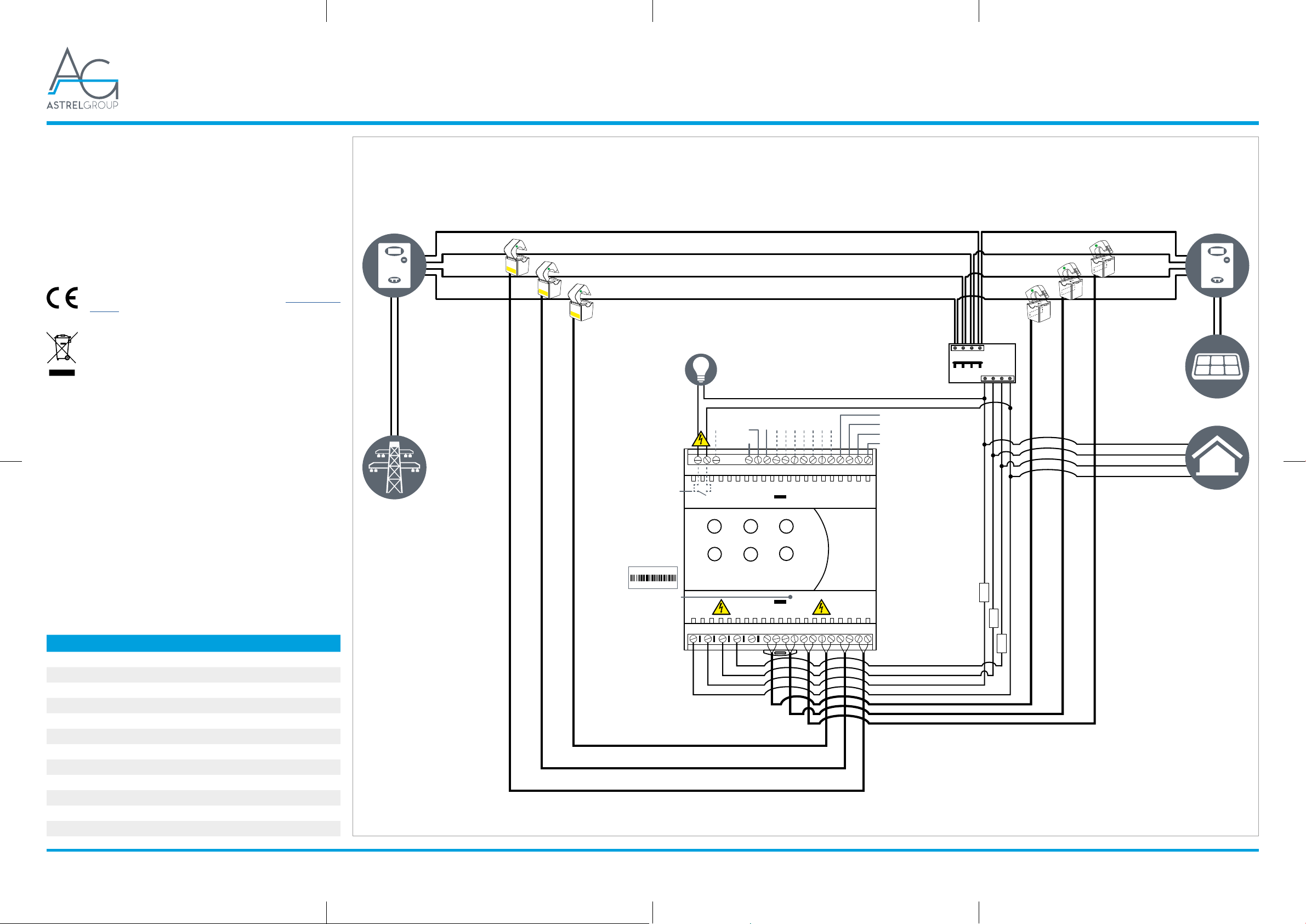

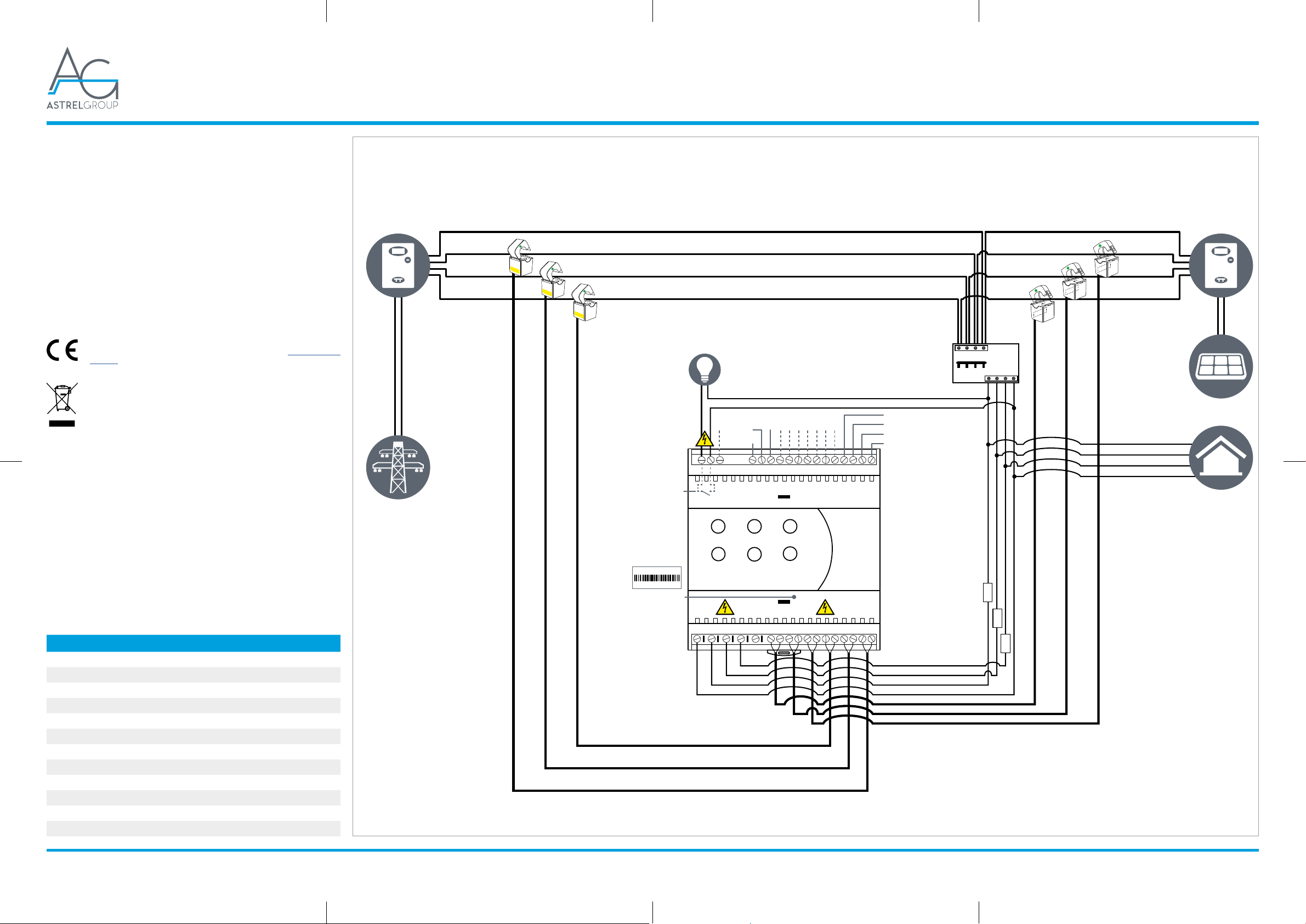

Schema installazione (fig. 2)
5) Non vedo mai immissioni di potenza in rete sul mio impianto
9Verificare che i TA di rete (etichetta gialla) siano posizionati nelle linee in uscita dal contatore,
prima di una loro diramazione nell’impianto elettrico.
6) Durante la notte il consumo è nullo, mentre durante il giorno è sempre più alto del normale
9Verificare che i TA di rete (etichetta gialla) siano posizionati nelle linee in uscita dal contatore,
prima di una loro diramazione nell’impianto elettrico.
9Verificare che vi sia una corretta corrispondenza tra la sequenza delle tensioni di alimentazione
verso l’interruttore generale e la sequenza di posizionamento dei TA sui diversi cavi.
7) Nell’App vedo consumi molto elevati, mentre l’utenza sta consumando pochissimo
9Verificare che i TA di rete (etichetta gialla) siano posizionati nelle linee in uscita dal contatore,
prima di una loro diramazione nell’impianto elettrico.
9Eseguire la rotazione dei TA di scambio (etichetta gialla) portando il pallino verde o la freccia
all’interno dei TA nel verso opposto a quello attualmente utilizzato.
Conformità
Tutti i modelli sono conformi alle direttive 2004/108 CE - 2006/95 CE - direttiva 99/5 CEE.
La dichiarazione di conformità può essere consultata sul sito: www.4-noks.com/
download.
Sicurezza e smaltimento
Apparecchiatura elettrica ed elettronica oggetto di raccolta separata, in conformità alle
vigenti normative locali in materia di smaltimento.
Astrel Group si riserva il diritto di modificare le caratteristiche dei prodotti senza preavviso.
Significato numeri morsetti Elios4you Pro (tab. 3)
Morsetto Significato
1 SIG + (TA L1 Produzione – bianco), filo rosso
2 SIG - (TA L1 Produzione – bianco), filo nero
3 SIG + (TA L2 Produzione – bianco), filo rosso
4 SIG - (TA L2 Produzione – bianco), filo nero
5 SIG + (TA L3 Produzione – bianco), filo rosso
6 SIG - (TA L3 Produzione – bianco), filo nero
7 SIG + (TA L1 Rete – giallo), filo rosso
8 SIG - (TA L1 Rete – giallo), filo nero
9 SIG + (TA L2 Rete – giallo), filo rosso
10 SIG - (TA L2 Rete – giallo), filo nero
11 SIG + (TA L3 Rete – giallo), filo rosso
12 SIG - (TA L3 Rete – giallo), filo nero

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T408110R3.0 Elios4you Pro Instruction manual IT-EN-FR-DE /20.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 3/8
4-noks
Elios4you Pro
110 mm
105 mm60 mm
45 mm
Installation and instruction manual
Code Name
E4U-PRO-15 Elios4you Pro up to 15 kW
E4U-PRO-50 Elios4you Pro up to 50 kW
E4U-PRO-100 Elios4you Pro up to 100 kW
Read and keep these instructions
General description
Elios4you Smart is a monitoring device used with photovoltaic systems for managing self-consumption
of three-phase consumers rated 15kW, 50kW or 100kW (depending on the model)
Users can configure and monitor the production of their photovoltaic system simply and intuitively by
way of the “Elios4you” App.
Products compatible with Elios4you Pro
9Pro Smart
9Power Reducer
94-cloud (web service)
Contents of the pack
91 x Elios4you Pro
91 x external antenna
96 x split core CT (current transformer)
Fixing and first power-up
1) Fix the device to a DIN rail, making the connections as in the installation diagram (Fig. 2).
Caution: if the CT cable needs to be extended, it is advisable to use a 2x0.75mm2screened
cable of length not exceeding 20 m.
2) Having installed and powered up the device, download the free “Elios4you” App for tablet or
smartphone from App Store or Google Play Store, and proceed to install it
3) Launch the “Elios4you” App and follow the steps of the guided configuration procedure, screen
by screen.
For more information, go to www.4-noks.com/tutorial.
4) Set the correct parameters of the photovoltaic system and the household electrical consumer
by way of the App: Menu “System Parameters” select “Energy Management”
and enter the preferred values. On completing the operation, tap OK.
5) For more information, go to www.4-noks.com/tutorial
Check installation
6) Check on this page that all items of data are correct:
• Tap the “Home” icon to go back to the “System activity” page
• Make certain that the value of the power output — “Production” — corresponds to
the reading of the inverter
• Check whether or not the “Consumption” value corresponds to instantaneous usage by the
monitored consumer
CAUTION: when Elios4you is configured for access to the internet (via Router/AP), the data log will also
be sent to the 4-cloud portal. Connect to the cloud site www.4-cloud.org and follow the instructions for
registration. Adopt the USER code indicated on the label for pairing the device.
Response of Leds (table 1)
Led Colour Meaning
Red Production of photovoltaic energy. Blink frequency proportional to the
amount of energy generated by the photovoltaic system.
Red Blink frequency proportional to the amount of energy exchanged with
the grid.
Green Power supply
Green Wi-Fi active
Led Colour Meaning
Red No connection between Elios4you and tablet or smartphone
Green Not used
CAUTION: ensure that there are no other consumers connected between the CTs and the relative
meters, or branches, otherwise the measurements will not be correct
Operation of button (table 2)
Function Command Meaning
First configuration Press briefly
(6 second approx)
Procedure required by the “Elios4you” App when the
device is first configured. For more information: www.4-
noks.com/tutorial
Reset
Press and hold
(30 seconds
approx)
The Reset function restores the parameters of the
device to the factory settings
Technical specifications
General specifications
Control system for three-phase photovoltaic systems with Wi-Fi
connection and App for smartphone/tablet.
Maximum measurable power 15 / 50 / 100 kW (depending on model)
Power supply 400V (3x 230Vac + neutral) ± 10% 1.8 W
Radio specifications /Wi-Fi 802.11b/g/n
/Access point (AP) Station (STA), B,G,N or mixed mode
Memory Data log up to two months, in the event of no connection to tablet, with
sampling every 15 minutes
Status displays 6 x Led
Connections Screw terminals for power connections, measurement CTs, alarm inputs
and control outputs
Current measurement With split core CT (internal Ø 15 mm max)
Antenna External antenna on SMA RP screw connector for data transmission via
Wi-Fi
Outputs /Relay output (max 10A @ 230Vac)
/Control output 0-10Vdc
Inputs 2 x voltage-free alarm contact (N.O.)
Ambient parameters /Operating conditions: 0 to +50°C; <80% R.H., non-condensing
/Storage conditions: -20 to +70°C; <80% R.H., non-condensing
Degree of protection IP20
Dimensions (L x H x D) 6-module DIN rail housing 105 x 110 x 60 mm
Troubleshooting
1) Main screen of the “Elios4you” App never shows power produced by the photovoltaic system
9Turn the production CTs (white label) about face, so that the green dot or the arrow on the
inside of the CT is positioned on the opposite side to that currently in use.
9Check that the cores of the CTs do not show any signs of internal damage.
2) Power level displayed by the App is much lower than that read by the inverter
9Check that the grid CTs (yellow label) are positioned around the entire bundle of phases
coming from the meter as in the diagram (see fig. 2); it is possible that the CTs may have been
placed on a branch circuit.
9Check that one or more CTs do not show any clear signs of damage internally.
3) Consumption detected and power produced follow the same curve
9Check that the grid CT (yellow label) is positioned around the entire bundle of phases coming
from the power company meter as in the diagram; in all probability, only the cable carrying
consumption data is being detected.
9Check that only the phase conductor of the system passes through the two CTs: if both phase
and neutral pass through, an error will be induced.
9Check that the two CTs do not show any clear signs of damage internally.
4) Power usage by the consumer appears to be detected in the grid icon
9Check that the grid CTs (yellow label) are positioned on the lines leaving the relative meter,
upstream of any branch made within the electrical system.
Safety warnings
All hardware connections must be made by a person who is suitably qualified and aware of the risks
associated with installation, observing the requisite standards of safety, and with the equipment isolated
from the power supply.
The user accepts all responsibilities and risks connected with the steps of installing, configuring and
using products to the end of obtaining the benefits and advantages they afford. The liability of the Astrel
Group in respect of its products is regulated by the Astrel Group General Conditions of Sale (published on
the company's website www.astrelgroup.com).
Do not disassemble, open up or attempt to repair the product. Opening up a sealed component has the
effect of invalidating the warranty.
Installation
Prior to installation
ID CODE: 00000
Register on: www.4-cloud.org
and pair your device
with USER: XXXXXXXX
Before installing the Elios4you device, remove the label illus-
trated alongside, which indicates the USER code.
Keep the label: it will be used for configuring other mobile de-
vices with Elios4you and possibly accessing the www.4-cloud.
org portal (accessory service available in the case of configura-
tions with router/AP).
When a device is configured via Router/AP, the pertinent data can be seen on the portal about one hour
after the configuration.
Warnings for installation
Parts indicated as carrying dangerous voltage, live inputs, current probes and the relay output, must be
protected against the risk of causing electric shock using connections with double or reinforced insula-
tion, connecting cables included.
The instrument must be installed in an electrical cabinet affording the appropriate protection against access
to dangerous live components, as well as guaranteeing the disconnection of live parts generally, if necessary.
The disconnect breaker is to be provided by the installer and must meet certain requirements, namely:
9it must be located in an easily accessible place
9it must be clearly identified as a component used to disconnect the device.
The installer must provide overload protection for the relay, if utilized.
If the device is used in a manner not specified by the manufacturer, the effectiveness of the protection
provided could be jeopardized.
Any repairs on the appliance must be entrusted only to persons authorized by the manufacturer.
How to access the button
Fig. 1A: Remove the cover on the right hand part of the device
Fig. 1B
Button

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T408110R3.0 Elios4you Pro Instruction manual IT-EN-FR-DE /20.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 4/8
4-noks
Elios4you Pro Installation and instruction manual
2625242322212019181716151413
121110987654321
N L1 L2 L3 S
K
L
K
L
K
L
Consumer
ID CODE:YYYYY
123456789XXXXX
ID Code label
N
L3
L2
L1
N
L3
L2
L1
L1L2 L3 N
L1L2 L3 N
L1
L2
L3
N
Generic load 10A max @ 240Vac
(optional)
Alarm 1 input
COMMON (alarm 1)
Alarm 2 input
COMMON (alarm 2)Do not wireDo not wire
Main switch
K
L
K
L
K
L
Relay contact N.O.
XXXXXXXX
IN+10 V
GND Ctrl
Terminals N, L1, L2, L3 minimum
conductor section 1.5 mm2
1A
1A
1A
Production CT (white label)Grid CT (yellow label)
Green dot and direction of arrow K L
toward main switch
Main meter Generation meter
Green dot and direction of arrow K L
toward main switch
Installation diagram (fig. 2)
5) There is never any indication on my system of power being supplied to the grid
9Check that the grid CTs (yellow label) are positioned on the lines leaving the relative meter,
upstream of any branch made within the electrical system.
6) At night there is zero usage, whereas during the day consumption is always higher than normal
9Check that the grid CTs (yellow label) are positioned on the lines leaving the relative meter,
upstream of any branch made within the electrical system.
9Check for correct correspondence between the sequence of supply voltages connected to the
main switch and the sequence in which the CTs are positioned on the various conductors.
7) App shows very high levels of consumption, whereas usage by the consumer is minimal
9Check that the grid CTs (yellow label) are positioned on the lines leaving the relative meter,
upstream of any branch made within the electrical system.
9Turn the grid CTs (yellow label) about face, so that the green dot or the arrow on the inside of
the CTs is positioned on the opposite side to that currently in use.
Conformity
All models comply with Directives 2004/108 EC and 2006/95 EC, and with Directive
99/5 EEC. The declaration of conformity can be viewed at: www.4-noks.com/
download.
Safety and disposal
Electrical and electronic equipment requiring sorted collection, in compliance with local
regulations on waste disposal currently in force.
Astrel Group reserves the right to change product specifications without notice.
Meaning of Elios4you Pro terminal numbers (table 3)
Terminal Meaning
1 SIG + (CT L1 Production – white ), red wire
2 SIG + (CT L1 Production – white ), black wire
3 SIG + (CT L2 Production – white ), red wire
4 SIG + (CT L2 Production – white ), black wire
5 SIG + (CT L3 Production – white ), red wire
6 SIG + (CT L3 Production – white ), black wire
7 SIG + (CT L1 Grid – yellow), red wire
8 SIG + (CT L1 Grid – yellow), black wire
9 SIG + (CT L2 Grid – yellow), red wire
10 SIG + (CT L2 Grid – yellow), black wire
11 SIG + (CT L3 Grid – yellow), red wire
12 SIG + (CT L3 Grid – yellow), black wire

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T408110R3.0 Elios4you Pro Instruction manual IT-EN-FR-DE /20.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 5/8
4-noks
Elios4you Pro
110 mm
105 mm60 mm
45 mm
Manuel d’installation et mode d’emploi
Code Nom
E4U-PRO-15 Elios4you Pro jusqu’à 15 kW
E4U-PRO-50 Elios4you Pro jusqu’à 50 kW
E4U-PRO-100 Elios4you Pro jusqu’à 100 kW
Lisez et conservez ces instructions.
Description générale
Elios4you Pro est un dispositif pour la surveillance d’installations photovoltaïques et pour la gestion de
l’autoconsommation d’appareils triphasés d’une puissance de 15 kW, 50 kW, ou 100 kW (en fonction
du modèle).
L’application « Elios4you » vous permet de configurer et de surveiller de façon simple et intuitive la
production de votre installation photovoltaïque.
Produits compatibles avec Elios4you Pro
9Pro Smart
9Power Reducer
94-cloud (service web)
Contenu de l'emballage
91 Elios4you Pro
91 antenne externe
96 TI (transformateurs d’intensité) ouvrants
Fixation et premier allumage
1) Fixez le dispositif sur le rail DIN, en effectuant les connexions comme indiqué sur le schéma
d’installation (fig. 2).
Attention : pour rallonger éventuellement le câble relatif aux TI, il est conseillé d’utiliser un
câble blindé 2 x 0,75 mm2ne dépassant pas 20 mètres de long.
2) Après avoir installé et alimenté le dispositif, installez l’application gratuite « Elios4you » sur
tablette ou smartphone en la téléchargeant sur l’App Store ou Google Play Store
3) Lancez l’application « Elios4you » et suivez les différentes étapes proposées par l’assistant de
configuration.
Pour plus d’informations, visitez la page www.4-noks.com/tutorial.
4) Configurez les bons paramètres de l’installation photovoltaïque et de l’appareil électrique
domestique via l’appli : Menu « Paramètres Système » Sélectionnez
« Gestion de l’ènergie » et réglez les valeurs souhaitées appuyez sur OK une fois l’opération
terminée.
5) Pour plus d’informations, visitez la page www.4-noks.com/tutorial
Vérification de l’installation
6) Vérifiez l’exactitude des données sur la page :
• Appuyez sur l’icône « Accueil » pour revenir à la page « Activité installation »
• Assurez-vous que la valeur de la puissance produite « Production » correspond à celle
lue par l’onduleur
• Déterminer si la valeur de « Consommation » correspond à la consommation instantanée
de puissance de l’appareil contrôlé
ATTENTION : Lorsque Elios4you est configuré pour l’accès à internet (via un routeur/point d’accès), l’his-
torique des données est également envoyé vers le portail 4-cloud. Connectez-vous au site www.4-cloud.
org et suivez les instructions pour l’enregistrement. Utilisez le code UTILISATEUR figurant sur l’étiquette
pour le couplage du dispositif.
Comportement LED (tableau 1)
LED Couleur Signification
Rouge Production d’énergie photovoltaïque. Fréquence de clignotement propor-
tionnelle à la quantité d’énergie générée par l’installation photovoltaïque.
Rouge Fréquence de clignotement proportionnelle à la quantité d’énergie échan-
gée avec le réseau.
Vert Alimentation
LED Couleur Signification
Vert Wi-Fi actif
Rouge Échec de connexion entre Elios4you et la tablette ou le smartphone
Vert Non utilisé
ATTENTION : assurez-vous qu’il n’y a aucun autre appareil branché ni aucune dérivation entre les
TI et les contacteurs correspondants. Dans le cas contraire, les mesures seraient incorrectes.
Fonction touche (tableau 2)
Fonction Commande Signification
Première
configuration
Pression brève
(env 6 sec.)
Procédure requise par l’application « Elios4you » lors
de la première configuration du dispositif. Pour plus
d’informations : www.4-noks.com/tutorial
Réinitialisation
Pression
prolongée
(env 30 sec.)
La fonction Réinitialisation rétablit les paramètres
d’usine du dispositif
Spécifications techniques
Caractéristiques
générales
Système de contrôle pour installations photovoltaïques triphasées avec
connexion Wi-Fi et application pour smartphones/tablettes.
Puissance maximale mesurable 15 / 50 / 100 kW (selon le modèle)
Alimentation 400 V (3 x 230 Vac + neutre) ± 10 % 1.8 W
Caractéristiques radio /Wi-Fi 802.11b/g/n
/Point d’accès (PA) Station (STA), B, G, N ou mode mixte
Mémoire Historique des données jusqu'à deux mois en cas de non connexion sur
tablette, avec échantillonnage toutes les 15 minutes
Affichages de l’état 6 LED
Connexions Bornes à vis pour alimentation, TI de mesure, entrées alarmes et sorties
contrôle
Mesure du courant Avec TI ouvrant (Ø interne max 15 mm)
Antenne Antenne extérieure sur connecteur à vis SMA RP pour transmission de
données via Wi-Fi
Sorties /Sortie relais (max 10 A @ 230 Vac)
/Sortie 0-10 Vdc contrôle
Entrées 2 contacts secs alarme (N.O.)
Paramètres
environnementaux
/Conditions d'utilisation : 0 ÷ + 50 °C ; < 80 % H.R. sans
condensation
/Conditions de stockage : - 20 ÷ + 70 °C ; < 80 % H.R. sans
condensation
Degré de protection IP20
Dimensions (L x H x P) Boîtier rail DIN 6 modules 105 x 110 x 60 mm
Résolution des problèmes
1) Sur l’écran principal de l’application « Elios4you », je ne vois jamais la puissance produite par
l’installation photovoltaïque
9Faites pivoter les TI de production (étiquette blanche) en positionnant le point vert ou la flèche
à l’intérieur des TI dans le sens opposé à celui actuellement utilisé.
9Vérifiez que le noyau des TI ne présente aucun signe de cassure à l’intérieur.
2) La puissance produite affichée sur l’application est nettement inférieure à celle lue par l’onduleur
9Contrôlez que les TI d’échange (étiquette jaune) couvrent l’ensemble des faisceaux de phases
à la sortie du compteur, comme l’indique le schéma (cf. fig. 2) ; il est possible que les TI aient
été positionnés sur une ramification de l’installation.
9Contrôlez qu’aucun TI ne présente de signes manifestes de cassure à l’intérieur.
3) La consommation détectée suit l’évolution de la puissance produite
9Contrôlez que le TI d’échange (étiquette jaune) couvre l’ensemble des faisceaux de phases à la
sortie du compteur EDF, comme l’indique le schéma ; il recueille probablement les données du
câble où passe uniquement la consommation de l’appareil.
9Contrôlez que seul le câble de phase de l’installation passe à l’intérieur des deux TI. Si à la fois
la phase et le neutre devaient passer à l’intérieur, cela génèrerait une erreur.
9Contrôlez qu’il n’y a aucun signe manifeste de cassure à l’intérieur des deux TI.
Consignes de sécurité
Tous les branchements matériels doivent être effectués par du personnel qualifié et conscient des risques
d’une installation, en tenant compte des normes minimales de sécurité et en l’absence de tension.
L’utilisateur assume toute responsabilité et tout risque liés aux phases d’installation, de configuration
et d’utilisation des produits de façon à garantir l’obtention des résultats escomptés pour chacun des
produits. La responsabilité d’Astrel Group en ce qui concerne ses produits est régie par les conditions
générales de vente Astrel Group (disponibles sur le site www.astrelgroup.com).
Ne démontez pas le produit, ne l’ouvrez pas et n’essayez pas de le réparer. L’ouverture d'un composant
scellé annule la garantie.
Installation
Avant l’installation :
CODE D’IDENTIFICATION :
00000
Enregistrez-vous sur :
www.4-cloud.org
et associez votre dispositif
à l’UTILISATEUR : XXXXXXXX
Avant de monter Elios4you, retirez l’étiquette volante représen-
tée ci-contre qui indique le code UTILISATEUR.
Conservez l’étiquette : elle servira à configurer d’autres dispo-
sitifs mobiles avec Elios4you mais aussi à accéder éventuelle-
ment au portail www.4-cloud.org (service accessoire utilisable
en cas de configurations vers routeur/point d’accès).
Si la configuration est effectuée via routeur/point d’accès, les
données seront visibles sur le portail environ une heure après la configuration.
Consignes d’installation
Les pièces indiquées comme étant à tension dangereuse, entrées en tension, sondes de courant et sortie
relais, doivent être protégées contre le risque de choc électrique en utilisant des connexions à double
isolation ou à isolation renforcée, y compris les câbles de connexion.
L’instrument doit être inséré dans un tableau électrique qui assure une protection adéquate contre l’accès aux
pièces en tension dangereuse et qui garantit également, le cas échéant, la déconnexion des pièces sous tension.
C’est à l’installateur de fournir le moyen de déconnexion, qui doit répondre aux exigences suivantes :
9il doit se trouver dans un lieu facilement accessible
9il doit être clairement indiqué comme étant un composant servant à la déconnexion de
l’appareil.
En cas d’utilisation d’un relais, l’installateur doit le protéger contre les surcharges.
Si l’appareil est utilisé d’une autre façon que celle spécifiée par le constructeur, la protection prévue
peut être compromise.
Les éventuelles réparations de l’appareil doivent être effectuées par du personnel autorisé par le constructeur.
Mode d’accès à la touche
Fig. 1A : Retirez le couvercle à droite du dispositif
Fig. 1B
Touche

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T408110R3.0 Elios4you Pro Instruction manual IT-EN-FR-DE /20.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 6/8
4-noks
Elios4you Pro Manuel d’installation et mode d’emploi
2625242322212019181716151413
121110987654321
N L1 L2 L3 S
K
L
K
L
K
L
Compteur
d’énergie échangée
Compteur
de production
Appareil
ID CODE:YYYYY
123456789XXXXX
Étiquette code
d’identification
N
L3
L2
L1
N
L3
L2
L1
L1L2 L3 N
L1L2 L3 N
L1
L2
L3
N
Charge générique max 10A @ 240 Vac
(en option)
Entrée alarme 1
COMMUN alarme 1
Entrée alarme 2
COMMUN alarme 2Ne pas câblerNe pas câbler
Interrupteur
général
TI production (étiquette blanche)
K
L
K
L
K
L
Contact relais N.O.
XXXXXXXX
IN+10 V
GND Ctrl
Bornes N, L1, L2, L3 section
minimale de câble 1,5 mm2
1A
1A
1A
TI échange (étiquette jaune)
Point vert et direction de la flèche K L
vers l’interrupteur général
Point vert et direction de la flèche K L
vers l’interrupteur général
Schéma d’installation (fig. 2)
4) La consommation de l’appareil semble être détectée par l’icône du réseau électrique
9Contrôlez que les TI de réseau (étiquette jaune) couvrent l’ensemble des lignes à la sortie du
compteur, avant leur ramification sur l’installation électrique.
5) Je ne vois jamais d’injection de puissance dans le réseau sur mon installation
9Contrôlez que les TI de réseau (étiquette jaune) couvrent l’ensemble des lignes à la sortie du
compteur, avant leur ramification sur l’installation électrique.
6) Pendant la nuit, la consommation est nulle, tandis que dans la journée, elle est toujours supé-
rieure à la normale
9Contrôlez que les TI de réseau (étiquette jaune) couvrent l’ensemble des lignes à la sortie du
compteur, avant leur ramification sur l’installation électrique.
9Contrôlez que la séquence des tensions d'alimentation vers l'interrupteur général correspond
bien à la séquence de positionnement des TI sur les différents câbles.
7) Sur l’application, je vois une consommation extrêmement élevée, tandis que l’appareil
consomme très peu
9Contrôlez que les TI de réseau (étiquette jaune) couvrent l’ensemble des lignes à la sortie du
compteur, avant leur ramification sur l’installation électrique.
9Faites pivoter les TI d’échange (étiquette jaune) en positionnant le point vert ou la flèche à
l’intérieur des TI dans le sens opposé à celui actuellement utilisé.
Conformité
Tous les modèles répondent aux directives 2004/108 CE - 2006/95 CE - directive
99/5 CEE. La déclaration de conformité est disponible sur le site : www.4-noks.com/
download.
Sécurité et élimination
L’équipement électrique et électronique fait l’objet de tri sélectif, conformément aux ré-
glementations locales en vigueur en matière d’élimination des déchets.
Astrel Group se réserve le droit de modifier les caractéristiques de ses produits sans préavis.
Signification des numéros de bornes Elios4you Pro
(tableau 3)
Borne Signification
1 SIG + (TI L1 Production – blanc), fil rouge
2 SIG - (TI L1 Production – blanc), fil noir
3 SIG + (TI L2 Production – blanc), fil rouge
4 SIG - (TI L2 Production – blanc), fil noir
5 SIG + (TI L3 Production – blanc), fil rouge
6 SIG - (TI L3 Production – blanc), fil noir
7 SIG + (TI L1 Réseau – jaune), fil rouge
8 SIG - (TI L1 Réseau – jaune), fil noir
9 SIG + (TI L2 Réseau – jaune), fil rouge
10 SIG - (TI L2 Réseau – jaune), fil noir
11 SIG + (TI L3 Réseau – jaune), fil rouge
12 SIG - (TI L3 Réseau – jaune), fil noir

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T408110R3.0 Elios4you Pro Instruction manual IT-EN-FR-DE /20.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 7/8
4-noks
Elios4you Pro
110 mm
105 mm60 mm
45 mm
Installations- und Bedienungsanleitung
Artikel Name
E4U-PRO-15 Elios4you Pro bis zu 15 kW
E4U-PRO-50 Elios4you Pro bis zu 50 kW
E4U-PRO-100 Elios4you Pro bis zu 100 kW
Lesen und bewahren Sie diese Anleitungen auf.
Allgemeine Beschreibung
Elios4you Pro ist ein Gerät für das Monitoring von PV-Anlagen und die Verwaltung des Eigenverbrauchs
dreiphasiger Verbraucher mit Leistung 15kW, 50kW oder 100kW (modellspezifisch).
Die App „Elios4you“ ermöglicht die einfache und intuitive Konfiguration und Überwachung der eigenen
PV-Anlage.
Mit Elios4you Pro kompatible Produkte
9Pro Smart
9Power Reducer
94-Cloud (Internetdienst)
Verpackungsinhalt
9Anz. 1 Elios4you Pro
9Anz. 1 Außenantenne
9Anz. 6 Kabelumbauwandler (TA)
Befestigung und erstmalige Einschaltung
1) Befestigen Sie das Gerät auf der DIN-Schiene und stellen Sie die Anschlüsse gemäß
Installationsplan her (Abb. 2).
Warnung: Für die etwaige Verlängerung des TA-Kabels sollten Sie ein abgeschirmtes Kabel
mit Querschnitt 2x0,75 mm2und 20 m maximaler Länge verwenden.
2) Downloaden Sie nach Installation und Netzanschluss des Geräts die kostenlose App
„Elios4you“ aus dem App Store oder Google Play Store und installieren Sie diese auf Tablet
oder Smartphone
3) Starten Sie die App „Elios4you“ und führen Sie den Konfigurationsassistenten gemäß den
Schritten der einzelnen Seiten aus
Für weitere Informationen besuchen Sie die Seite www.4-noks.com/tutorial.
4) Stellen Sie die korrekten Parameter der PV-Anlage und des Haushalts-Stromverbrauchers
anhand der App ein: Menü „System Parameter“ wählen Sie
„Energiemanagement“ und stellen Sie die gewünschten Werte ein klicken Sie auf OK nach
Abschluss des Vorgangs.
5) Für weitere Informationen besuchen Sie die Seite www.4-noks.com/tutorial
Test der Installation
6) Überprüfen Sie auf der Seite die Richtigkeit der Daten:
• Klicken Sie auf das Symbol „Home“ , um zur Seite „Anlagenbetrieb“ zurückzukehren
• Vergewissern Sie sich, dass der Wert der erzeugten Leistung „Erzeugung“ dem vom
Wechselrichter abgelesenen entspricht
• Prüfen Sie, ob der Wert „Verbrauch“ dem momentanen Leistungsverbrauch des
überwachten Verbrauchers entspricht
WARNUNG: Bei Konfiguration von Elios4you für die Internetverbindung (über Router/AP) wird der Daten-
verlauf auch an das Portal 4-Cloud gesendet. Rufen Sie die Website www.4-cloud.org auf und befolgen
Sie die Anleitungen zur Registrierung. Verwenden Sie den USER-Code auf dem Etikett für die Kopplung
des Geräts.
LED-Verhalten (Tab. 1)
LED Farbe Bedeutung
Rot Erzeugung von PV-Energie. Blinkfrequenz proportional zu der von der
PV-Anlage erzeugten Energiemenge.
Rot Blinkfrequenz proportional zu der mit dem Netz ausgetauschten Ener-
giemenge
Grün Netzanschluss
LED Farbe Bedeutung
Grün WLAN aktiv
Rot Keine Verbindung zwischen Elios4you und Tablet oder Smartphone
Grün Nicht verwendet
WARNUNG: Stellen Sie sicher, dass zwischen den TA und den jeweiligen Zählern keine weiteren Verbrau-
cher angeschlossen oder Abzweigungen vorhanden sind. Die Messungen werden ansonsten verfälscht.
Tastenfunktion (Tab. 2)
Funktion Schaltbefehl- Bedeutung
Erstkonfiguration Kurzes Drücken
(ca. 6 Sek.)
Von der App „Elios4you“ bei der Erstkonfiguration des
Geräts geforderter Vorgang. Weitere Informationen
unter: www.4-noks.com/tutorial
Reset Langes Drücken
(ca. 30 Sek.)
Mit der Funktion Reset werden die Werkseinstellungen
des Geräts wiederhergestellt
Technische Daten
Allgemeine
Eigenschaften
Steuersystem für dreiphasige PV-Anlagen mit WLAN-Verbindung und
App für Smartphone/Tablet.
Maximal messbare Leistung 15 / 50 / 100 kW (modellspezifisch)
Netzanschluss 400V (3x 230Vac + Nullleiter) ± 10% 1.8 W
Funkstandard /WLAN 802.11b/g/n
/Access Point (AP) Station (STA), B,G,N oder kombinierter Modus
Speicher Datenverlauf bis zu zwei Monaten, bei mangelnder Verbindung mit
Tablet, Messintervall alle 15 Minuten
Statusanzeigen Anz. 6 LEDs
Anschlüsse Schraubklemmen für Netzanschluss, Mess-TA, Alarmeingänge und
Steuerausgänge
Strommessung Bei Kabelumbauwandler (Ø innen max. 15 mm)
Antenne Außenantenne mit Schraubverbinder SMA RP für WLAN-
Datenübertragung
Ausgänge /Relaisausgang (max. 10A @ 230Vac)
/0-10Vdc Steuerausgang
Eingänge Anz. 2 potenzialfreie Alarmkontakte (Schließer)
Umgebungsparameter /Betrieb: 0 ÷ +50°C; <80% RF nicht kondensierend
/Lagerung: -20 ÷ +70°C; <80% RF nicht kondensierend
Schutzart IP20
Platzbedarf (L x H x T) Gehäuse mit DIN-Schiene 6 Module 105 x 110 x 60 mm
Problembehebung
1) Die von der PV-Anlage erzeugte Leistung wird nicht auf der Hauptseite der App „Elios4you“ angezeigt
9Die Stromwandler Erzeugung (weißes Etikett) drehen, dabei den grünen Punkt oder den Pfeil in
den Stromwandlern entgegengesetzt zur aktuell benutzten Richtung ausrichten.
9Vergewissern Sie sich, dass der Kern der Stromwandler keine internen Brüche aufweist.
2) Die App-Anzeige der erzeugten Leistung ist deutlich geringer als die vom Wechselrichter ab-
gelesene
9Stellen Sie sicher, dass die Austausch-Stromwandler (gelbes Etikett) gemäß Plan (s. Abb. 2)
auf dem gesamten Bündel der aus dem Zähler ausgehenden Phasen gelegt ist; wahrscheinlich
sind die Stromwandler auf einer Abzweigung der Anlage gelegt.
9Stellen Sie sicher, dass einer oder mehrere Stromwandler keine offensichtlichen internen
Bruchanzeichen aufweisen.
3) Der erfasste Verbrauch folgt dem Verlauf der erzeugten Leistung
9Stellen Sie sicher, dass der Austausch-Stromwandler (gelbes Etikett) gemäß Plan auf dem
gesamten Bündel der aus dem Zähler des Netzbetreibers ausgehenden Phasen gelegt
ist; wahrscheinlich werden die Daten des Kabels erfasst, in dem nur der Verbrauch des
Verbrauchers fließt.
9Vergewissern Sie sicher, dass in den Stromwandlern nur das Phasenkabel der Anlage läuft.
Der Durchgang sowohl der Phase als auch des Nullleiters verursacht einen Fehler.
9Stellen Sie sicher, dass die Stromwandler keine offensichtlichen internen Bruchanzeichen aufweisen.
Sicherheitshinweise
Sämtliche Hardware-Anschlüsse sind durch Fachpersonal ohne anliegende Spannung unter Berücksich-
tigung der Installationsrisiken sowie der Mindestsicherheitsanforderungen auszuführen.
Für die Erreichung der für die einzelnen Produkte vorgesehenen Ergebnisse übernimmt der Benutzer
die volle Verantwortung und jedes Risiko im Zusammenhang mit der Installation, Konfiguration und Ver-
wendung der Produkte. Die Haftung der Astrel Group für die eigenen Produkte ist durch die allgemeinen
Geschäftsbedingungen der Astrel Group (auf der Website www.astrelgroup.com einsehbar) geregelt.
Sie dürfen das Produkt weder ausbauen, öffnen noch zu reparieren versuchen. Das Öffnen eines versie-
gelten Teils hat die Nichtigkeit der Garantie zur Folge.
Installation
Vor der Installation
ID-CODE: 00000
Registrieren Sie sich auf:
www.4-cloud.org
und koppeln Sie Ihr Gerät
mit dem BENUTZER: XXXXXXXX
Nehmen Sie vor dem Einbau von Elios4you das hier neben ab-
gebildete fliegende Etikett mit dem USER-Code ab.
Bewahren Sie das Etikett auf: Sie können damit weitere mobile
Geräte mit Elios4you konfigurieren und gegebenenfalls auf das
Portal www.4-cloud.org zugreifen (bei Konfigurationen über
Router/AP nutzbarer Zusatzdienst).
Bei Konfiguration über Router/AP sind die Daten ca. eine Stunde nach der Konfiguration auf dem Portal
sichtbar.
Installationshinweise
Teile mit gefährlicher Spannung, Spannungseingänge, Stromfühler und Relaisausgänge sind durch An-
schlüsse mit doppelter oder verstärkter Isolierung, inklusive der Anschlusskabel, gegen die Gefahr von
Stromschlägen zu schützen.
Das Gerät muss in eine Schalttafel eingebaut werden, die einen geeigneten Schutz gegen den Zugriff
auf Teile mit gefährlicher Spannung bietet sowie die Trennung der spannungsführenden Teile bei Bedarf
gewährleistet.
Die Trennvorrichtung ist dem Installationstechniker vorbehalten und muss folgende Anforderungen erfüllen:
9Einbau an einer leicht zugänglichen Stelle
9Unmissverständliche Kennzeichnung als Bauteil für die Trennung des Geräts.
Der Installationstechniker hat für den Überlastschutz des gegebenenfalls verwendeten Relais zu sorgen.
Falls das Gerät anders als vom Hersteller angegeben eingesetzt werden sollte, ist der vorgesehene
Schutz möglicherweise beeinträchtigt.
Etwaige Reparaturen am Gerät dürfen nur durch herstellerseitig autorisiertes Personal ausgeführt werden.
Zugang zur Taste
Abb. 1A: Die Abdeckung an der rechten Seite des Geräts entfernen
Abb. 1B
Taste

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T408110R3.0 Elios4you Pro Instruction manual IT-EN-FR-DE /20.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 8/8
4-noks
Elios4you Pro Installations- und Bedienungsanleitung
2625242322212019181716151413
121110987654321
N L1 L2 L3 S
K
L
K
L
K
L
Zweirichtungszähler Verbrauchszähler
Verbraucher
ID CODE:YYYYY
123456789XXXXX
ID-Codeetikett
N
L3
L2
L1
N
L3
L2
L1
L1L2 L3 N
L1L2 L3 N
L1
L2
L3
N
Allgemeine Last max. 10A @ 240Vac
(optional)
Alarmeingang 1
GEMEINSAM (Alarm 1)
Alarmeingang 2
GEMEINSAM (Alarm 2)Nicht verkabelnNicht verkabeln
Hauptschalter
TA Erzeugung (weißes Etikett)
K
L
K
L
K
L
Relaiskontakt Schließer
XXXXXXXX
IN+10 V
GND Ctrl
Klemmen N, L1, L2, L3
Mindestquerschnitt
des Kabels 1,5 mm2
1A
1A
1A
TA Austausch (gelbes Etikett)
Grüner Punkt und Richtung des Pfeils K L
zum Hauptschalter
Grüner Punkt und Richtung des Pfeils K L
zum Hauptschalter
Installationsplan (Abb. 2):
4) Der Verbrauch der Anlage wird scheinbar im Symbol des Stromnetzes erfasst
9Vergewissern Sie sich, dass die Netz-Stromwandler (gelbes Etikett) auf den Ausgangsleitungen
des Zählers vor einer Abzweigung der elektrischen Anlage gelegt sind.
5) In der Anlage werden niemals Leistungseinspeisungen in das Netz festgestellt
9Vergewissern Sie sich, dass die Netz-Stromwandler (gelbes Etikett) auf den Ausgangsleitungen
des Zählers vor einer Abzweigung der elektrischen Anlage gelegt sind.
6) Nachts ist der Verbrauch Null, tagsüber dagegen immer höher als normal
9Vergewissern Sie sich, dass die Netz-Stromwandler (gelbes Etikett) auf den Ausgangsleitungen
des Zählers vor einer Abzweigung der elektrischen Anlage gelegt sind.
9Stellen Sie sicher, dass zwischen der Sequenz der Netzspannungen zum Hauptschalter
und der Anlegesequenz der Stromwandler auf den verschiedenen Kabeln eine korrekte
Entsprechung besteht.
7) Die App zeigt einen sehr hohen Verbrauch, während der Verbraucher äußerst wenig verbraucht
9Vergewissern Sie sich, dass die Netz-Stromwandler (gelbes Etikett) auf den Ausgangsleitungen
des Zählers vor einer Abzweigung der elektrischen Anlage gelegt sind.
9Die Austausch-Stromwandler (gelbes Etikett) drehen, dabei den grünen Punkt oder den Pfeil in
den Stromwandlern entgegengesetzt zur aktuell benutzten Richtung ausrichten.
Konformität
Alle Modelle entsprechen den Richtlinien 2004/108 EG - 2006/95 EG - 99/5 EWG.
Die Konformitätserklärung ist auf der Website: www.4-noks.com/download
einsehbar.
Sicherheit und Entsorgung
Elektro- und Elektronikgerät, das nach den geltenden Bestimmungen zur Abfallentsor-
gung getrennt gesammelt werden muss.
Änderungen der Produkteigenschaften durch Astrel Group vorbehalten.
Bedeutung der Klemmennummern Elios4you Pro
(Tab. 3)
Klemme Bedeutung
1 SIG + (TA L1 Erzeugung – weiß), roter Draht
2 SIG + (TA L1 Erzeugung – weiß), schwarzer Draht
3 SIG + (TA L2 Erzeugung – weiß), roter Draht
4 SIG + (TA L2 Erzeugung – weiß), schwarzer Draht
5 SIG + (TA L3 Erzeugung – weiß), roter Draht
6 SIG + (TA L3 Erzeugung – weiß), schwarzer Draht
7 SIG + (TA L1 Netz – gelb), roter Draht
8 SIG + (TA L1 Netz – gelb), schwarzer Draht
9 SIG + (TA L2 Netz – gelb), roter Draht
10 SIG + (TA L2 Netz – gelb), schwarzer Draht
11 SIG + (TA L3 Netz – gelb), roter Draht
12 SIG + (TA L3 Netz – gelb), schwarzer Draht
