Astrel Group Power Reducer Quick guide

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T407010R2.0 Power Reducer Installation Manual_IT-EN-FR-DE /05.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 1/8
Codice Nome
PR Power Reducer
Leggere e conservare queste istruzioni.
Descrizione generale
Power Reducer è un parzializzatore di potenza che, abbinato ad Elios4you, permette di
produrre acqua calda sfruttando al massimo l’energia in eccesso prodotta dall’impianto
fotovoltaico, senza mai prelevare dalla rete.
È adatto a boiler / accumulatori di acqua calda con riscaldamento a resistenza elettrica
fino a 3.0kW. Collegato al sistema Elios4you tramite cavo di connessione, Power Reducer
permette di variare la potenza consumata dal boiler in funzione di quella in esubero dall’im-
pianto fotovoltaico. In questo modo è possibile sfruttare anche poche centinaia di Watt,
senza acquistare corrente dalla rete.
Requisiti minimi
9Elios4you
9Elios4you Smart
9Elios4you Pro
9App gratuita “Elios4you” aggiornata all’ultima versione disponibile
Contenuto della confezione
9nr. 1 Power Reducer
Installazione
Prima dell’installazione
1) Verificare che la App “Elios4you” installata sul proprio device sia in comunicazione
con il dispositivo Elios4you Smart / Elios4you Pro
Fissaggio
2) Posizionare Power Reducer in modo tale da mantenere una corretta aerazione.
Installare il dispositivo verticalmente (pressacavi rivolti verso il basso), tenendo
uno spazio libero di almeno 7 cm (fig. 2).
3) Fissare Power Reducer al muro con tasselli Ø 6 mm sfruttando i fori indicati in fig. 2
Collegamenti
4) Togliere l’alimentazione elettrica in ingresso nel luogo di installazione e
verificare che il boiler / accumulo non sia alimentato
5) Effettuare i collegamenti elettrici come indicato nello Schema di installazione (fig. 3
sul retro).
6) Riavvitare il coperchio di protezione
Prima accensione
7) Alimentare Power Reducer
8) Verificare che, all’accensione, il LED verde (fig. 1) rimanga acceso in modo fisso.
9) Avviare la App “Elios4you”per abilitare la funzione “Power Reducer”:
A) Menu Parametri impianto Gestione periferiche selezionare “Power
Reducer” > impostare parametri carico (Potenza nominale carico/resistenza)
B) Menu Preferenze Spuntare (9) “Visualizza Power Reducer” e
“Dettaglio Power Reducer”
C) Per maggiori informazioni: www.4-noks.com/tutorial
12) Quando Power Reducer è collegato correttamente al sistema Elios4you, il LED di
segnalazione VERDE è acceso fisso. I LED di colore GIALLO e ROSSO segnalano la
condizione di lavoro (v. tab. 1)
Verifica installazione
13) Azionare la modalità Boost con il pulsante del Power Reducer (v. fig. 1)
14) Aprire l’App “Elios4you”
15) Verificare che la potenza dirottata sulla resistenza corrisponda a quella
effettivamente impostata nell’App.
16) Premere l’icona del Power Reducer ed attivare la funzione Timer
Funzionamento
Il comportamento di Power Reducer dipende dai comandi ricevuti dall’App “Elios4you”.
Funzione Boost: forza l’accensione al 100% della resistenza elettrica collegata. Può essere
attivata:
9Tramite pressione pulsante (fig. 1): la funzione Boost rimane attiva per un’ora o
fino a nuova pressione/nuovo comando da app.
9Tramite app: manualmente oppure impostando la funzione Timer
(s.v. procedura guidata su www.4-noks.com/tutorial)
Funzione Timer : permette la programmazione di cicli forzati di accensione/spegnimen-
to del carico resistivo, a prescindere dall’esubero di potenza dal fotovoltaico.
Comportamento LED (tab. 1)
LED Stato Significato
Verde
Acceso Power Reducer attivo in funzione 0-10V per il
collegamento con Elios4you
Spento Power Reducer attivo in modalità di
funzionamento errata (modalità stand-alone)
Giallo
Lampeggiante Carico parzializzato
Acceso Carico al 100% (massimo consumo del carico)
Spento Carico spento
Rosso
Spento Funzione Boost non attiva
Acceso Funzione Boost attivata da pulsante (carico
acceso al 100% per un’ora)
Funzione pulsante (tab. 2)
Funzione Comando Significato
Boost Pressione breve
Attivazione funzione Boost. In questo stato
la resistenza collegata è attivata al 100%
indipendentemente dall’energia disponibile in
scambio.
Cambio
modalità
operativa
Pressione
prolungata
durante
l’accensione
(10 secondi)
Power Reducer si avvia in una modalità di
funzionamento differente:
/con Elios4you (1 beep acustico all’avvio)
/modalità stand-alone (2 beep acustici
all’avvio)
280 mm 70,5 mm
295 mm
LED
di segnalazione
Pulsante
Min. 7 cm
spazio libero
Fori di fissaggio Ø 6 mm
Min. 7 cm
spazio libero
14 cm
13,6 cm
21
1
43
Manuale installazione e istruzioni d’uso
4-noks
Power Reducer
Avvertenze di sicurezza
Tutti i collegamenti hardware devono essere effettuati da personale qualificato e consa-
pevole dei rischi di un’installazione tenendo conto dei minimi standard di sicurezza ed in
assenza di tensione.
L’utente si assume ogni responsabilità e rischio in relazione alle fasi di installazione, confi-
gurazione e utilizzo dei prodotti per il raggiungimento dei risultati previsti dal singolo prodot-
to. La responsabilità di Astrel Group in relazione ai propri prodotti è regolata dalle Condizioni
generali di vendita Astrel Group (consultabili sul sito www.astrelgroup.com).
Non smontare, aprire o provare a riparare il prodotto. L’apertura di un componente sigillato an-
nulla la garanzia.
Attenzione
ATTENZIONE: Power Reducer va collegato ad un carico puramente resistivo; non può
alimentare boiler in cui ci sono schede elettroniche di controllo e deve essere collegato
direttamente con la resistenza ed il relativo termostato elettromeccanico.
Avvertenze per l’installazione (fig. 3)
AVVERTENZA: collegare al MORSETTO 1 (connettore A e B) i due fili solamente per alimen-
tare un carico resistivo. Qualsiasi altro collegamento diverso (es. condividere A o B con L o
N) causano un danno elettrico interno e annullano la garanzia del costruttore.
AVVERTENZA: installare un fusibile o magnetotermico di 20A per proteggere il dispositivo.
AVVERTENZA: prima di tagliare il cavo assicurarsi che il boiler non sia alimentato.
AVVERTENZA: accendere Power Reducer solo con il coperchio chiuso.
Fig. 1 Fig. 2

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T407010R2.0 Power Reducer Installation Manual_IT-EN-FR-DE /05.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 2/8
13 14 15 16 17 18 19 20 21 22 23 24
1211109876543LN
2625242322212019181716151413
121110987654321
N L1 L2 L3 S
2
1
Contatore
di scambio
Contatore
di produzione
Elettrodomestico

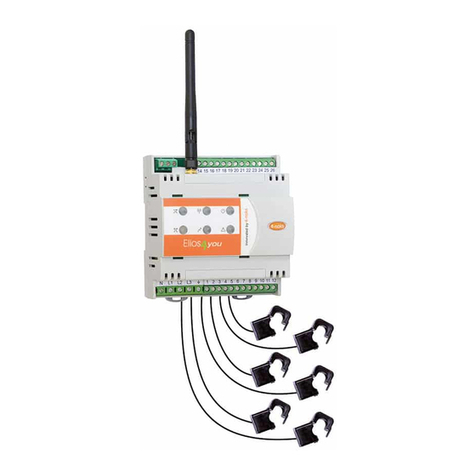

Elios4you Elios4you Pro
Boiler / accumulo
acqua calda
Magnetotermico
e differenziale generale
Magnetotermico 20A
L
N
L
N
L
N
N L
Fusibile
GND 0-10V Ctrl 0-10V
+10V Ctrl GND
AB
LN
Ø 2,5 mm2 Ø 0,5 mm2
L max = 20 mt.
Ø 2,5 mm2
CORRETTO*
ERRATO*
V
* Eventuali misure non possono essere
eseguite con la pinza amperometrica
sui cavi verso il carico resistivo
Morsetto 1
Morsetto 3
Morsetto 2
IN 0-10V
Ctrl 0-10V
IN 0-10V
GND 0-10V
Risoluzione problemi
1) Nella schermata principale della App “Elios4you” non è mai visibile la potenza
deviata al Power Reducer
9Assicurarsi che non sia intervenuta la protezione termica sul boiler/accumulo.
9Verificare che sul Power Reducer il LED VERDE sia acceso fisso.
9Verificare che il carico resistivo sia collegato correttamente.
Specifiche tecniche
Caratteristiche
generali
Parzializzatore di potenza controllato per carichi resistivi
monofase (tipicamente un boiler elettrico)
Alimentazione 230Vac (± 10%) 50Hz
Uscita max 3.0kW resistivi
Visualizzazione stato
/nr. 2 allarmi visivi, sistema acceso, sistema con Boost
inserito
/nr. 1 LED con luminosità proporzionale alla parzializzazione
di potenza
Protezione Fusibile interno di protezione 20A (FF632320)
Connessioni
/Morsetti a vite per alimentazione
/Morsetti a vite per alimentare il carico resistivo
/Morsetti a vite per il segnale di controllo dall’Elios4you
Parametri ambientali
/Condizioni di utilizzo: -5 ÷ +40°C; <80% U.R. non
condensante
/Condizioni di stoccaggio: -20 ÷ +70°C; <80% U.R. non
condensante
Grado di protezione IP20
Conformità
Direttive 2014/30 UE; 2014/35 UE; 99/5 CEE; 2011/65 UE; EMC
(Compatibilità Elettromagnetica); EN 55014-1; EN55014-2;
EN61000-3-2; EN61000-3-3; EN61000-6-2; EN61000-6-3;
EN60335-1; EN60335-2-21
Dimensioni
(L x H x P) 280 x 405 x 70,5 mm
Conformità
Tutti i modelli sono conformi alle direttive 2004/108 CE - 2006/95 CE - direttiva
99/5 CEE. La dichiarazione di conformità può essere consultata sul sito:
www.4-noks.com/download.
Sicurezza e smaltimento
Apparecchiatura elettrica ed elettronica oggetto di raccolta separata, in con-
formità alle vigenti normative locali in materia di smaltimento.
Astrel Group si riserva il diritto di modificare le caratteristiche dei prodotti senza preavviso.
Schema installazione (fig. 3)
Manuale installazione e istruzioni d’uso
4-noks
Power Reducer

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T407010R2.0 Power Reducer Installation Manual_IT-EN-FR-DE /05.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 3/8
4-noks
Power Reducer
Code Name
PR Power Reducer
Read and keep these instructions
General description
The Power Reducer is a control device which, when combined with Elios4you, provides
the facility of producing hot water by maximizing the use of surplus photovoltaic energy
generated on site, without ever drawing power from the grid.
It is suitable for hot water storage tanks / electric immersion heaters rated up to 3.0 kW.
Connected to the Elios4you system by a cable, the Power Reducer will vary the power
consumed by the water heater to take advantage of surplus output produced by the photo-
voltaic system. In this way, it becomes possible to exploit even a few hundred Watts, without
buying energy from the grid.
Minimum requirements
9Elios4you
9Elios4you Smart
9Elios4you Pro
9Free “Elios4you” App updated to the latest version available
Contents of the pack
91 x Power Reducer
Installation
Prior to installation
1) Check that the “Elios4you” App installed on the mobile device is communicating
correctly with the Elios4you Smart / Elios4you Pro device
Fixing
2) Position the Power Reducer in such a way that it will always be properly ventilated.
Install the device vertically (cable glands facing downwards), ensuring a clearance
of at least 7 cm, top and bottom (fig. 2).
3) Fix the Power Reducer to the wall with Ø 6 mm masonry plugs, using the holes
indicated in fig. 2
Connections
4) Shut off the electricity supply to the installation site and check that the
water heater / storage tank is not powered up
5) Make the electrical connections as indicated in the installation diagram (fig. 3 rear)
6) Refit and secure the protective cover
First power-up
7) Switch on the Power Reducer
8) Following power-up, check that the green Led (fig.1) remains permanently alight.
9) Start the “Elios4you” App to enable the “Power Reducer” function:
A) Menu System parameters “Peripherals” select “Power Reducer”
> set load parameters (Nominal power of load/heating element)
B) Menu Preferences Check (9) “Show Power Reducer”and “Show
Power Reducer Detail”
C) For more information: www.4-noks.com/tutorial
12) When the Power Reducer is connected to the Elios4you system correctly, the
GREEN Led remains permanently alight. The YELLOW and RED Leds indicate
normal operation (see table 1)
Check installation
13) Select Boost mode by pressing the button on the Power Reducer (see fig. 1)
14) Open the “Elios4you” App
15) Verify that the power diverted to the heating element corresponds to that
effectively set via the App.
16) Press the Power Reducer icon and activate the Timer function
Operation
In use, the response of the Power Reducer depends on the commands received from the
“Elios4you” App
Boost function: forces the connected heating element to switch on at 100% power. Can
be activated:
9Pressing the button (fig. 1), the Boost function remains active for one hour, or until
the button is pressed again/a new command is received from App.
9By way of the App: manually or setting the Timer function
(see guided procedure on www.4-noks.com/tutorial)
Timer function : allows the user to program forced on/off cycles of the resistive load,
irrespective of surplus power from the photovoltaic source.
Response of Leds (table 1)
Led Status Meaning
Green
Permanently
alight
Power Reducer active in 0-10V mode for
connection with Elios4you
Off Power Reducer active in error operating mode
(stand-alone)
Yellow
Blink Partial load
Permanently
alight 100% load (maximum power consumption)
Off Load off
Red
Off Boost function not active
Permanently
alight
Boost function activated by button (load on at
100% for one hour)
Operation of button (table 2)
Function Command Meaning
Boost Press briefly
Activation of Boost function. In this condition, the
connected heating element is activated at 100%
load, irrespective of the grid power available.
Change of
operating mode
Press and hold
(10 sec.) during
power-up
Power Reducer starts up in a different operating
mode:
/with Elios4you (1 beep on starting up)
/stand-alone (2 beeps on starting up)
280 mm 70,5 mm
295 mm
Indicator LEDs
Button
14 cm
13,6 cm
21
1
43
Clearance
7 cm minimum
Ø 6 mm fixing holes
Clearance
7 cm minimum
Safety warnings
All hardware connections must be made by a person who is suitably qualified and aware of
the risks associated with installation, observing the requisite standards of safety, and with
the equipment isolated from the power supply.
The user accepts all responsibilities and risks connected with the steps of installing, con-
figuring and using products to the end of obtaining the benefits and advantages they afford.
The liability of the Astrel Group in respect of its products is regulated by the Astrel Group
General Conditions of Sale (published on the company's website www.astrelgroup.com).
Do not disassemble, open up or attempt to repair the product. Opening up a sealed compo-
nent has the effect of invalidating the warranty.
Caution
IMPORTANT: The Power Reducer can be connected only to a purely resistive load; it
cannot be used with water heaters having built-in electronic control circuit boards, but must
be connected directly to the heating element and the relative electromechanical thermostat.
Warnings for installation (fig. 3)
WARNING: Use TERMINAL 1 (connector A and B) only to connect the two wires supplying
power to a resistive load. Any other kind of connection (e.g. sharing A or B with L or N) is
likely to cause electrical damage internally, and will invalidate the manufacturer's warranty.
WARNING: install a fuse or thermal magnetic breaker rated 20A to protect the device.
WARNING: Before cutting the cable, ensure that the water heater is not powered up.
WARNING: switch on the Power Reducer only with the cover closed.
Fig. 1 Fig. 2
Installation and instruction manual

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T407010R2.0 Power Reducer Installation Manual_IT-EN-FR-DE /05.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 4/8
4-noks
Power Reducer
13 14 15 16 17 18 19 20 21 22 23 24
1211109876543LN
2625242322212019181716151413
121110987654321
N L1 L2 L3 S
2
1
Household appliance
Elios4you Elios4you Pro
Water heater / hot water
storage tank
Main thermal-magnetic
and differential switch
Thermal-magnetic 20A
L
N
L
N
L
N
N L
GND 0-10V Ctrl 0-10V
+10V Ctrl GND
AB
LN
Ø 2,5 mm2 Ø 0,5 mm2
L max = 20 mt.
Ø 2,5 mm2
CORRECT*
INCORRECT*
V
* Measurements cannot be taken
with a current clamp applied
to the conductors on the resistive load side
IN 0-10V
Ctrl 0-10V
IN 0-10V
GND 0-10V
Main meter Generation meter
Fuse
Terminal 1
Terminal 3
Terminal
2
Troubleshooting
1) The power diverted to the Power Reducer never appears on the main screen of the
“Elios4you” App.
9Make certain the thermal overload relay has not been tripped at the water heater/
storage tank.
9Check that the GREEN Led on the Power Reducer is permanently alight.
9Check that the resistive load has been connected correctly.
Technical specifications
General
specifications
App-controlled power reducer for single-phase resistive loads
(typically an electric water heater)
Power supply 230Vac (± 10%) 50Hz
Output 3.0kW max, resistive
Status display
/2 x visual alarm, system power on, system with Boost
activated.
/1 x Led with brightness proportionate to power reduction
Protection Internal fuse rated 20A (FF632320)
Connections
/Screw terminals for power supply
/Screw terminals for power supply to resistive load
/Screw terminals for control signal from Elios4you
Ambient parameters
/Operating conditions: 5°C to +40°C; <80% R.H., non-
condensing
/Storage conditions: -20 to +70°C; <80% R.H., non-
condensing
Degree of protection IP20
Conformity
Directives 2014/30 EU; 2014/35 EU; 99/5 EEC; 2011/65 EU;
EMC (Electromagnetic Compatibility); EN 55014-1; EN55014-2;
EN61000-3-2; EN61000-3-3; EN61000-6-2; EN61000-6-3;
EN60335-1; EN60335-2-21
Dimensions
(L x H x D) 280 x 405 x 70.5 mm
Conformity
All models comply with Directives 2004/108 EC and 2006/95 EC, and with
Directive 99/5 EEC. The declaration of conformity can be viewed at: www.4-
noks.com/download.
Safety and disposal
Electrical and electronic equipment requiring sorted collection, in compliance
with local regulations on waste disposal currently in force.
Astrel Group reserves the right to change product specifications without notice
Installation diagram (fig. 3)
Installation and instruction manual

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T407010R2.0 Power Reducer Installation Manual_IT-EN-FR-DE /05.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 5/8
4-noks
Power Reducer
Code Nom
PR Power Reducer
Lisez et conservez ces instructions.
Description générale
Power Reducer est un réducteur de puissance qui, associé à Elios4you, permet de produire
de l’eau chaude en tirant le meilleur parti du surplus d’énergie produite par l’installation
photovoltaïque, sans jamais puiser dans celle du réseau.
Il est adapté aux chaudières / ballons à accumulation d’eau chaude avec chauffage à résis-
tance électrique jusqu’à 3.0 kW. Relié au système Elios4you par un câble de raccordement,
Power Reducer permet de varier la puissance consommée par la chaudière en fonction du
surplus provenant de l’installation photovoltaïque. Ainsi, il est possible de tirer profit des
quelques centaines de Watts, sans devoir acquérir de l’énergie sur le réseau.
Configurations minimales
9Elios4you
9Elios4you Smart
9Elios4you Pro
9Appli gratuite « Elios4you » mise à jour à la dernière version disponible
Contenu de l’emballage
9N° 1 Power Reducer
Installation
Avant l’installation :
1) Vérifiez que l’appli « Elios4you » installée sur votre dispositif est en communication
avec le dispositif Elios4you Smart / Elios4you Pro
Fixation
2) Placez Power Reducer de façon à conserver une bonne aération. Installez le
dispositif à la verticale (presse-étoupe en direction du bas), en gardant un espace
libre d’au moins 7 cm (fig. 2).
3) Fixez Power Reducer au mur avec des chevilles de Ø6 mm en utilisant les trous
indiqués en fig. 2
Branchements
4) Coupez l’alimentation électrique en entrée dans le lieu d’installation, et
vérifiez que la chaudière / le ballon à accumulation est hors-tension.
5) Effectuez les branchements électriques comme indiqué dans le schéma
d’installation (fig. 3 au verso).
6) Revissez le couvercle de protection
Premier allumage
7) Mettez Power Reducer sous tension
8) Vérifier qu’à l’allumage la LED verte (fig. 1) reste allumée de manière fixe.
9) Lancez l’application « Elios4you » pour activer la fonction « Power Reducer » :
A) Menu « Paramètres Système » « Périphériques » sélectionnez
« Power Reducer » >réglage des paramètres de charge (puissance nominale
charge/résistance)
B) Menu Préférences Cochez (9) « Voir le Power Reducer » et « Afficher
les détails du Power Reducer »
C) Pour plus d’informations : www.4-noks.com/tutorial
12) Lorsque Power Reducer est correctement connecté à Elios4you, la LED de
signalisation VERTE est allumée fixe. Les LEDs de couleur JAUNE et ROUGE
signalent la condition de travail (cf. tableau 1)
Vérification de l’installation
13) Activez le mode Boost avec la touche du Power Reducer (cf. fig. 1)
14) Ouvrez l’appli « Elios4you »
15) Vérifiez que la puissance détournée sur la résistance correspond à celle préréglée
dans l’application.
16) Appuyez sur l’icône du Power Reducer et activez la fonction Minuterie
Fonctionnement
Le comportement de Power Reducer dépend des ordres de commande reçus par l’appli-
cation « Elios4you ».
Fonction Boost : force l’allumage à 100% de la résistance électrique raccordée. Elle peut
être activée :
9En appuyant sur la touche (fig. 1) : la fonction Boost reste activée pendant une
heure et jusqu’à ce que vous appuyiez à nouveau sur la touche / jusqu’à nouvel
ordre de commande depuis l’appli.
9Via appli : manuellement ou en sélectionnant la fonction Minuterie
(suivez l’assistant sur www.4-noks.com/tutorial)
Fonction Minuterie : permet de programmer des cycles forcés pour allumer/éteindre
la charge résistive, indépendamment du surplus de puissance provenant du système pho-
tovoltaïque.
Comportement LED (tableau 1)
LED État Signification
Vert
Allumé Power Reducer activé en fonction 0-10 V pour la
connexion avec Elios4you
Éteint Power Reducer activé en mode de
fonctionnement erroné (mode autonome)
Jaune
Clignotant Charge réduite
Allumé Charge à 100 % (consommation maximale de
la charge)
Éteint Charge éteinte
LED État Signification
Rouge
Éteint Fonction Boost non activée
Allumé Fonction Boost activée par la touche (charge
allumée à 100% pendant une heure)
Fonction touche (tableau 2)
Fonction Commande Signification
Boost Pression brève
Activation de la fonction Boost. Dans cet état,
la résistance raccordée est activée à 100 %,
indépendamment de l’énergie disponible en
échange.
Changement
du mode
opératoire
Pression
prolongée lors
de l’allumage
(10 secondes)
Power Reducer démarre dans un autre mode de
fonctionnement :
/avec Elios4you (1 bip sonore au démarrage)
/mode autonome (2 bips sonores au
démarrage)
280 mm 70,5 mm
295 mm
LED
de signalisation
Touche
14 cm
13,6 cm
21
1
43
Min. 7 cm
d’espace libre
Trous de fixation Ø 6 mm
Min. 7 cm
d’espace libre
Manuel d’installation et mode d’emploi
Consignes de sécurité
Tous les branchements matériels doivent être effectués par du personnel qualifié et
conscient des risques d’une installation, en tenant compte des normes minimales de sécu-
rité et en l’absence de tension.
L’utilisateur assume toute responsabilité et tout risque liés aux phases d’installation, de
configuration et d’utilisation des produits de façon à garantir l’obtention des résultats es-
comptés pour chacun des produits. La responsabilité d’Astrel Group en ce qui concerne ses
produits est régie par les conditions générales de vente Astrel Group (disponibles sur le site
www.astrelgroup.com).
Ne démontez pas le produit, ne l’ouvrez pas et n’essayez pas de le réparer. L’ouverture d’un
composant scellé annule la garantie.
Attention
ATTENTION : Power Reducer doit être connecté à une charge purement résistive ; il
ne peut pas alimenter de chaudières dans lesquelles se trouvent des cartes électroniques
de contrôle et il doit être connecté directement à la résistance et au thermostat électromé-
canique correspondant.
Consignes d’installation (fig. 3)
AVERTISSEMENT: branchez au BORNIER 1 (connecteur A et B) les deux fils uniquement
pour alimenter une charge résistive. Tout autre branchement (ex. partager A ou B avec L ou
N) entraîne un dommage électrique interne et annule la garantie du constructeur.
AVERTISSEMENT: installez un fusible ou un disjoncteur magnétothermique de 20A pour
protéger le dispositif.
AVERTISSEMENT: avant de couper le câble, veillez à ce que la chaudière soit hors tension.
AVERTISSEMENT: allumez Power Reducer uniquement avec le couvercle fermé.
Fig. 1 Fig. 2

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T407010R2.0 Power Reducer Installation Manual_IT-EN-FR-DE /05.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 6/8
4-noks
Power Reducer
13 14 15 16 17 18 19 20 21 22 23 24
1211109876543LN
2625242322212019181716151413
121110987654321
N L1 L2 L3 S
2
1
Compteur
d’énergie échangée
Compteur
de production
Électroménager
Elios4you Elios4you Pro
Chaudière / Ballon à
accumulation eau chaude
Disjoncteur magnétothermique
et différentiel général
Magnétothermique 20A
L
N
L
N
L
N
N L
Fusible
GND 0-10V Ctrl 0-10V
+10V Ctrl GND
AB
LN
Ø 2,5 mm2 Ø 0,5 mm2
L max = 20 mt.
Ø 2,5 mm2
CORRECT*
INCORRECT*
V
* Certaines mesures ne peuvent pas être
exécutées avec la pince ampèremétrique
sur les câbles vers la charge résistive
Bornier 1
Bornier 3
Bornier 2
IN 0-10V
Ctrl 0-10V
IN 0-10V
GND 0-10V
Résolution des problèmes
1) Sur l’écran d’accueil de l’application « Elios4you », la puissance déviée au Power
Reducer n’est jamais visible
9Assurez-vous que la protection thermique ne s’est pas déclenchée sur la
chaudière / le ballon d’accumulation.
9Vérifiez que la LED VERTE est allumée fixe sur le Power Reducer.
9Vérifier que la charge résistive est correctement connectée.
Spécifications techniques
Caractéristiques
générales
Réducteur de puissance contrôlé pour des charges résistives
monophasées (généralement une chaudière électrique)
Alimentation 230 Vac (± 10%) 50Hz
Sortie max 3.0 kW résistifs
Affichage de l'état
/N° 2 alarmes visuelles, système sous tension, système
avec Boost inséré.
/N° 1 LED avec une luminosité proportionnelle à la réduction
de puissance
Protection Fusible interne de protection 20 A (FF632320)
Connexions
/Bornes à vis pour alimentation
/Bornes à vis pour alimenter la charge résistive
/Bornes à vis pour le signal de contrôle provenant
d’Elios4you
Paramètres
environnementaux
/Conditions d’utilisation : -5 ÷ +40°C ; <80% H.R. sans
condensation
/Conditions de stockage : -20 ÷ +70°C ; <80% H.R. sans
condensation
Degré de protection IP20
Conformité
Directives 2014/30 UE ; 2014/35 UE ; 99/5 CEE ; 2011/65
UE ; EMC (compatibilité électromagnétique) ; EN 55014-1 ;
EN55014-2 ; EN61000-3-2 ; EN61000-3-3 ; EN61000-6-2 ;
EN61000-6-3 ; EN60335-1 ; EN60335-2-21
Dimensions
(L x H x P) 280 x 405 x 70,5 mm
Conformité
Tous les modèles répondent aux directives 2004/108 CE - 2006/95 CE -
directive 99/5 CEE. La déclaration de conformité est disponible sur le site :
www.4-noks.com/download.
Sécurité et élimination
L’équipement électrique et électronique fait l’objet de tri sélectif, conformé-
ment aux réglementations locales en vigueur en matière d’élimination des
déchets.
Astrel Group se réserve le droit de modifier les caractéristiques de ses produits sans pré-
avis.
Schéma d’installation (fig. 3)
Manuel d’installation et mode d’emploi

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T407010R2.0 Power Reducer Installation Manual_IT-EN-FR-DE /05.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 7/8
4-noks
Power Reducer
Artikel Name
PR Power Reducer
Lesen und bewahren Sie diese Anleitungen auf.
Allgemeine Beschreibung
Power Reducer ist ein Leistungsbegrenzer der in Kombination mit Elios4you die Warmwas-
serbereitung durch maximierte Nutzung des von der PV-Anlage erzeugten Energieüber-
schusses ermöglicht, ohne dabei Energie vom Netz zu beziehen.
Er eignet sich für Wassererhitzer / Speicher mit Heizwiderstand bis zu 3,0 kW. Mit dem
über Anschlusskabel mit dem System Elios4you verbundenen Power Reducer kann die vom
Erhitzer verbrauchte Leistung in Abhängigkeit vom Leistungsüberschuss der PV-Anlage ge-
ändert werden. Somit können selbst wenige Hundert Watt genutzt werden, ohne Strom vom
Netz beziehen zu müssen.
Mindestsystemvoraussetzungen
9Elios4you
9Elios4you Smart
9Elios4you Pro
9Kostenlose App „Elios4you“ in der jeweils aktuellsten Version
Verpackungsinhalt
9Anz. 1 Power Reducer
Installation
Vor der Installation
1) Stellen Sie sicher, dass die auf Ihrem Gerät installierte App „Elios4you“ mit
Elios4you Smart / Elios4you Pro kommuniziert
Befestigung
2) Sorgen Sie bei der Anbringung von Power Reducer für eine ausreichende
Belüftung. Installieren Sie das Gerät senkrecht (Kabelverschraubungen nach unten)
mit einem Mindestfreiraum von 7 cm (Abb. 2).
3) Befestigen Sie Power Reducer mit Ø 6 mm Dübeln anhand der Bohrungen in Abb.
2 an der Wand
Anschlüsse
4) Unterbrechen Sie die eingehende Stromversorgung am Installationsstandort
und stellen Sie sicher, dass der Erhitzer / Speicher nicht versorgt ist
5) Stellen Sie die elektrischen Anschlüsse gemäß dem Installationsplan her (Abb. 3
auf der Rückseite).
6) Schrauben Sie den Schutzdeckel zu
Erstmalige Einschaltung
7) Schließen Sie Power Reducer an das Stromnetz an
8) Stellen Sie sicher, dass die grüne LED (Abb. 1) beim Einschalten permanent
erleuchtet bleibt.
9) Starten Sie die App „Elios4you“ zur Aktivierung der Funktion „Power Reducer“:
A) Menü „Systemparameter“ „Peripheriegeräte“ „Power Reducer“
wählen> stellen Sie die Lastparameter (Nennleistung Last/Widerstand) ein
B) Menü „Einstellungen“ Markieren Sie (9) „Power Reducer anzeigen“
und „Zeige Power Reducer Einstellungen “
C) Weitere Informationen unter: www.4-noks.com/tutorial
12) Quando Power Reducer è collegato correttamente al sistema Elios4you, il LED
di segnalazione VERDE è acceso fisso. Die GELBE und die ROTE LED zeigen den
Betriebszustand an (s. Tab. 1)
Test der Installation
13) Betätigen Sie den Boost-Modus mit der Taste des Power Reducer (s. Abb. 1)
14) Öffnen Sie die App „Elios4you“
15) Überprüfen Sie, ob die auf den Widerstand umgeleitete Leistung dem Einstellwert
in der App entspricht.
16) Klicken Sie auf das Symbol des Power Reducer und aktivieren Sie die Funktion
„Zeitschaltuhr“
Betrieb
Das Betriebsverhalten des Power Reducer ist von den Schaltbefehlen der App „Elios4you“
abhängig.
Boost-Funktion: Erzwingt die Einschaltung auf 100% des angeschlossenen Heizwider-
stands. Sie können die Funktion folgendermaßen aktivieren:
9Über die Taste (Abb. 1): die Boost-Funktion bleibt eine Stunde bzw. bis zu einem
neuen Tastendruck/App-Schaltbefehl aktiviert.
9Über die App: Entweder manuell oder durch Einstellen der Funktion „Zeitschaltuhr“
(s. Assistent auf www.4-noks.com/tutorial)
Funktion „Zeitschaltuhr“ : Ermöglicht die Programmierung erzwungener Ein-/Aus-
schaltzyklen der ohmschen Last unabhängig vom PV-Leristungsüberschuss.
LED-Verhalten (Tab. 1)
LED Status Bedeutung
Grün
Ein Power Reducer aktiv in 0-10V Betrieb für die
Verbindung mit Elios4you
Aus Power Reducer aktiv in fehlerhaftem
Betriebsmodus (Standalone-Betrieb)
Gelb
Blinken Last mit Leistungsbegrenzung
Ein Last auf 100% (maximaler Verbrauch der Last)
Aus Last ausgeschaltet
Rot
Aus Boost-Funktion nicht aktiviert
Ein Boost-Funktion über Taste aktiviert (Last eines
Stunde lang bei 100% eingeschaltet)
Tastenfunktion (Tab. 2)
Funktion Schaltbefehl- Bedeutung
Boost Kurzes Drücken
Aktivierung der Boost-Funktion. Der
angeschlossene Heizwiderstand ist in diesem
Zustand auf 100% aktiviert, und zwar
unabhängig von der verfügbaren ausgetauschten
Energie.
Ändern des
Betriebsmodus
Längeres
Drücken beim
Einschalten
(10 Sekunden)
Power Reducer startet in einem anderen
Betriebsmodus:
/mit Elios4you (1 Piepton beim Start)
/Standalone-Modus (2 Pieptöne beim Start)
280 mm 70,5 mm
295 mm
Anzeige-LEDs
Taste
14 cm
13,6 cm
21
1
43
Min. 7 cm
Freiraum
Befestigungsbohrungen Ø 6 mm
Min. 7 cm
Freiraum
Installations- und Bedienungsanleitung
Sicherheitshinweise
Sämtliche Hardware-Anschlüsse sind durch Fachpersonal ohne anliegende Spannung un-
ter Berücksichtigung der Installationsrisiken sowie der Mindestsicherheitsanforderungen
auszuführen.
Für die Erreichung der für die einzelnen Produkte vorgesehenen Ergebnisse übernimmt der
Benutzer die volle Verantwortung und jedes Risiko im Zusammenhang mit der Installation,
Konfiguration und Verwendung der Produkte. Die Haftung der Astrel Group für die eigenen
Produkte ist durch die allgemeinen Geschäftsbedingungen der Astrel Group (auf der Website
www.astrelgroup.com einsehbar) geregelt.
Sie dürfen das Produkt weder ausbauen, öffnen noch zu reparieren versuchen. Das Öffnen
eines versiegelten Teils hat die Nichtigkeit der Garantie zur Folge.
Warnung
WARNUNG: Power Reducer darf nur an eine rein ohmsche Last angeschlossen wer-
den; er darf keine Erhitzer mit elektronischen Steuerkarten versorgen und muss direkt mit
dem Widerstand und dem jeweiligen elektromechanischen Thermostat verbunden werden.
Installationshinweise (Abb. 3)
HINWEIS: Schließen Sie die beiden Drähte an KLEMME 1 (Stecker A und B) nur zur Spei-
sung einer ohmschen Last an. Jeder hiervon abweichende Anschluss (z.B. A oder B mit L
oder N zusammenschalten) verursacht einen internen elektrischen Schaden und macht die
Herstellergarantie nichtig.
HINWEIS: Schützen Sie das Gerät durch Installation einer Sicherung oder eines Schutz-
schalters mit 20A Ausschaltvermögen.
HINWEIS: Stellen Sie vor Schneiden des Kabels sicher, dass der Erhitzer nicht versorgt ist.
HINWEIS: Schalten Sie Power Reducer nur mit geschlossenem Deckel ein.
Abb. 1 Abb. 2

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com
+05T407010R2.0 Power Reducer Installation Manual_IT-EN-FR-DE /05.12.2016
Astrel Group reserves its rights to make changes or variations to its own products without any prior notice /p. 8/8
4-noks
Power Reducer
13 14 15 16 17 18 19 20 21 22 23 24
1211109876543LN
2625242322212019181716151413
121110987654321
N L1 L2 L3 S
2
1
Zweirichtungszähler Verbrauchszähler
Haushaltsgerät
Elios4you Elios4you Pro
Wassererhitzer
/ -Speicher
Hauptschutzschalter
und Fehlerstromschalter
Hauptschutzschalter 20A
L
N
L
N
L
N
N L
Sicherung
GND 0-10V Ctrl 0-10V
+10V Ctrl GND
AB
LN
Ø 2,5 mm2 Ø 0,5 mm2
L max = 20 mt.
Ø 2,5 mm2
Richtig*
Falsch*
V
* Etwaige Messungen können nicht
mit der Stromzange an den Kabeln
zur ohmschen Last ausgeführt werden
Klemme 1
Klemme 3
Klemme 2
IN 0-10V
Ctrl 0-10V
IN 0-10V
GND 0-10V
Problembehebung
1) Auf der Hauptseite der App „Elios4you“ erscheint nie die zum Power Reducer ab-
geleitete Leistung
9Überprüfen Sie, ob der Schutzschalter am Erhitzer/Speicher ausgelöst ist.
9Stellen Sie sicher, dass die GRÜNE LED am Power Reducer permanent erleuchtet
ist.
9Überprüfen Sie den vorschriftsmäßigen Anschluss der ohmschen Last.
Technische Daten
Allgemeine
Eigenschaften
Geregelter Leistungsbegrenzer für einphasige ohmsche Lasten
(typischerweise ein elektrischer Erhitzer)
Netzanschluss 230Vac (± 10%) 50Hz
Ausgang max. 3.0kW ohmsch
Statusanzeige
/Anz. 2 visuelle Alarme, System ein, System mit
eingeschalteter Boost-Funktion
/Anz. 1 LED mit Leistungsbegrenzung-proportionaler
Helligkeit
Schutz Interne Schutzsicherung 20A (FF632320)
Anschlüsse
/Schraubklemmen für Netzanschluss
/Schraubklemmen für die Versorgung ohmscher Lasten
/Schraubklemmen für das Steuersignal von Elios4you
Umgebungspara-
meter
/Betrieb: -5 ÷ +40°C; <80% RF nicht kondensierend
/Lagerung: -20 ÷ +70°C; <80% RF nicht kondensierend
Schutzart IP20
Konformität
Richtlinien 2014/30/EU; 2014/35/EU; 99/5/EWG; 2011/65/
EU; EMV (elektromagnetische Verträglichkeit); EN 55014-1;
EN55014-2; EN61000-3-2; EN61000-3-3; EN61000-6-2;
EN61000-6-3; EN60335-1; EN60335-2-21
Platzbedarf
(L x H x T) 280 x 405 x 70,5 mm
Konformität
Alle Modelle entsprechen den Richtlinien 2004/108 EG - 2006/95 EG - 99/5
EWG. Die Konformitätserklärung ist auf der Website: www.4-noks.com/
download einsehbar.
Sicherheit und Entsorgung
Elektro- und Elektronikgerät, das nach den geltenden Bestimmungen zur Ab-
fallentsorgung getrennt gesammelt werden muss.
Änderungen der Produkteigenschaften durch Astrel Group vorbehalten.
Installationsplan (Abb. 3):
Installations- und Bedienungsanleitung
