Asus Pundit P3-PH4 User manual

English
Pundit P3-PH4/P3-PH5
ASUS PC (Desktop Barebone)
Installation Manual
Download the latest manual from the ASUS website: www.asus.com

2 Installation Manual
English
Front panel features
Press to open the
front panel cover
Rear panel features
PS/2 keyboard port
Cover screw Cover screw
PS/2 mouse port
Parallel port
Air vents
IEEE 1394a port
LAN (RJ-45) port
Voltage selector
Metal bracket lock
Power connector
Serial port (for P3-PH4 model)
USB 2.0 ports
8-channel audio ports
PCI slot metal brackets
Power fan vents
Power button
Close Open
Optical drive
eject button
HDD LED
Power LED
IEEE 1394a port
Headphone port
Microphone port
Card reader LED
Memory Stick®/
Pro™card slot SmartMedia®card slot
CompactFlash®
card slot
Secure Digital™/
MultimediaCard slot
Front panel cover
USB 2.0 ports
VGA port
ESATA port (for P3-PH5 model)
Optical drive bay cover

3Installation Manual
English

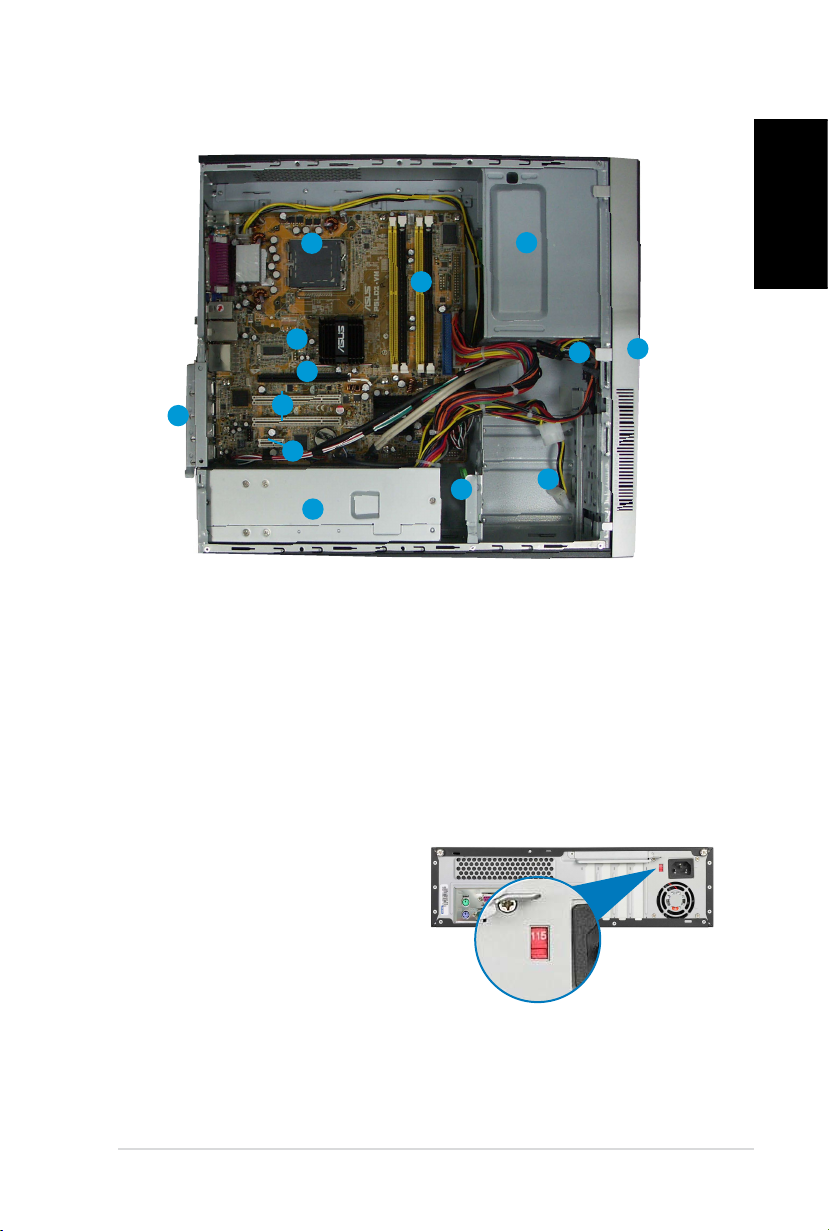

Internal components
1. 5.25-inch empty optical drive bay
2. Front panel cover
3. Optical drive lock
4. Hard disk drive bays
5. Hard disk drive lock
6. Power supply unit
7. PCI Express x1 slot
8. PCI slots
9. PCI Express x16 slot
10. ASUS motherboard
11. Metal bracket lock
12. LGA775 socket
13. DIMM sockets
Selecting the voltage
The system’s power supply unit has
a 115 V/230 V voltage selector switch
located beside the power connector.
Use this switch to select the appropriate
system input voltage according to the
voltage supply in your area.
If the voltage supply in your area is
100-127 V, set the switch to 115 V.
If the voltage supply in your area is
200-240 V, set the switch to 230 V.
Rear panel features
10
12
13
1
2
6
4
11
9
7
3
5
8

4 Installation Manual
English
3. Pull the cover.
2. Remove the cover screws.
Removing the cover
1. Locate two cover screws.
4. Lift the cover, then set aside.
Removing the front panel assembly
1. Locate the front panel
assembly hooks.
2. Pull the hooks
outward to remove.
5. Lift the expansion card lock to a
90º-100º angle.
6. Lift the chassis support bracket,
then remove.

5Installation Manual
English
Installing a CPU
1. Locate the CPU socket. 2. Unlock the load lever.
Load leverRetention tab
5. Carefully push the PnP cap from
the load plate window to remove.
6. Install the CPU, noting the
position of the gold triangle as
shown.
3. Lift the load lever. 4. Lift the load plate.
B
A
A

6 Installation Manual
English
8. Lock the load lever.7. Close the load plate.
Installing the CPU fan and heatsink assembly
1. Place the heatsink on top of the
installed CPU.
2. Drive four screws into the fan
holes to secure the fan to the
motherboard.
3. Connect the CPU fan cable.
Installing a DIMM
1. Locate the DIMM sockets in the
motherboard.
2. Unlock a DIMM socket by
pressing the retaining clips
outward.
3. Align a DIMM on the socket
such that the notch on the DIMM
matches the break on the socket.
DDR2 DIMM notch
1
2
1

7Installation Manual
English
1. Remove the metal cover opposite
the slot that you intend to use.
2. Insert the card connector to the
slot, then press the card rmly
until it ts in place.
Installing an expansion card
Installing an optical drive
1. Drive a screw on the top right
screw hole on both sides of the
drive.
2. Connect the IDE and audio cable
at the back of the drive.
3. Push the drive all the way into the
bay until the drive lock clicks.
4. Connect a 4-pin power plug from
the power supply unit to the power
connector at the back of the drive.
Installing a SATA hard disk drive
1. Drive two screws with rubber
washers on both sides of the
drive.
2. Connect the SATA signal and
power plug at the back of the
drive.
Power cable
and plug
Signal cable
and plug
Rubber washer

8 Installation Manual
English
3. Place the HDD on the tray. 4. When the HDD screws align,
push the drive on the bay.
HDD screw lock
1. Replace the front panel assembly.
3. Insert the cover hooks to the
holes on the chassis side.
2. Reinstall the metal chassis
support and the expansion card
lock.
Replacing the covers
4. Push the cover to the direction of
the front panel, then replace the
cover screws.

Français
Pundit P3-PH4/P3-PH5
ASUS PC (Système barebone)
Manuel d’installation
Téléchargez les derniers manuels depuis le site web d’ASUS: www.asus.com.

2Manuel d’installation
Français

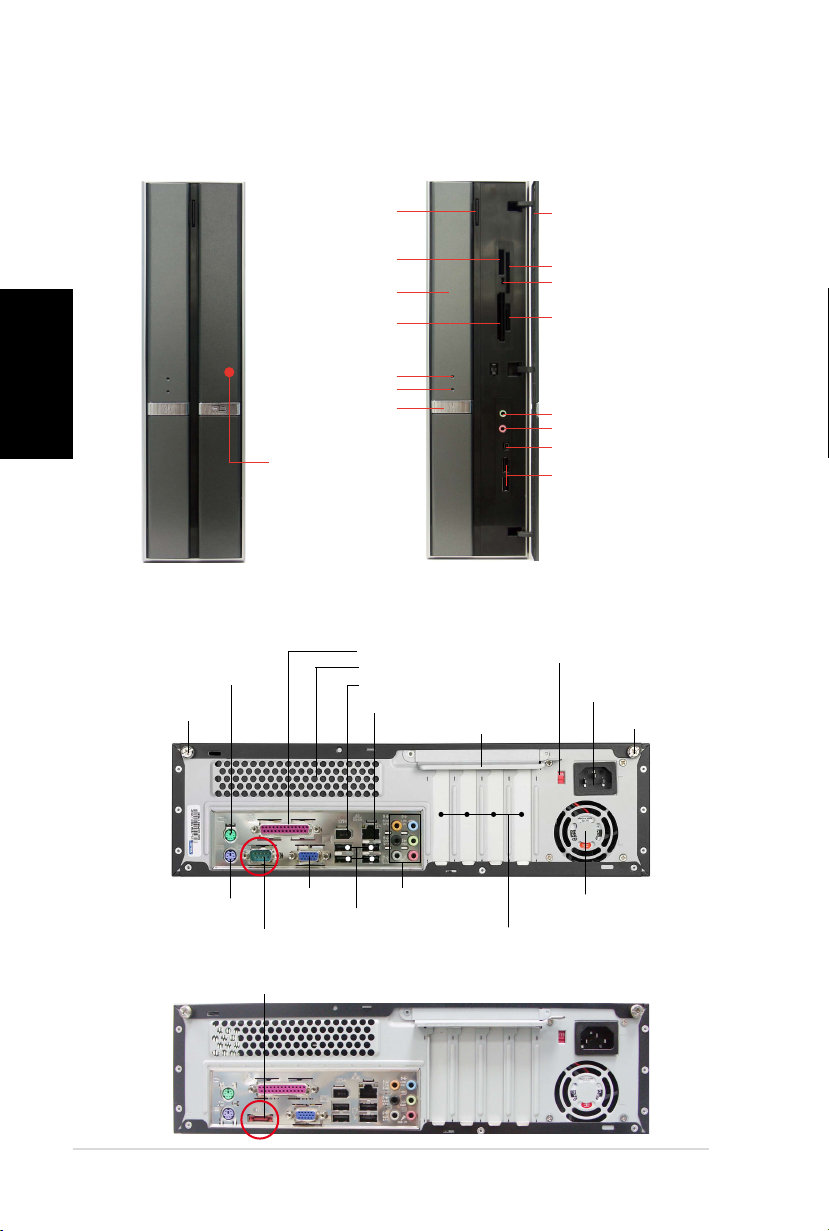

Caractéristiques de l’arrière
Caractéristiques de la façade
Fermé Ouvert
Pressez pour
ouvrir le panneau
avant
Bouton
d’alimentation
Bouton d’éjection
du lecteur optique
Baie pour lecteur
optique
LED HDD
LED d’alimentation
Port IEEE 1394a
Port Casque
Port Microphone
LED lecteur de cartes
Slot pour cartes
Memory Stick®/Pro™ Slot pour cartes
SmartMedia®
Slot pour cartes
CompactFlash®
Slot Secure Digital™/
MultimediaCard
Panneau avant
Ports USB 2.0
Port clavier PS/2
Vis du capot Vis du capot
Port souris PS/2
Port parallèle
Aérations
Port IEEE 1394a
Port LAN (RJ-45)
Sélecteur de tension
Verrouillage des brackets
métalliques
Connecteur
d’alimentation
Port VGA
Port Série (pour le modèle P3-PH4)
Ports USB 2.0
Port audio 8
canaux
Brackets métalliques des ports PCI
Aération d’alimentation
Port E-SATA (pour le modèle P3-PH5)

3Manuel d’installation
Français

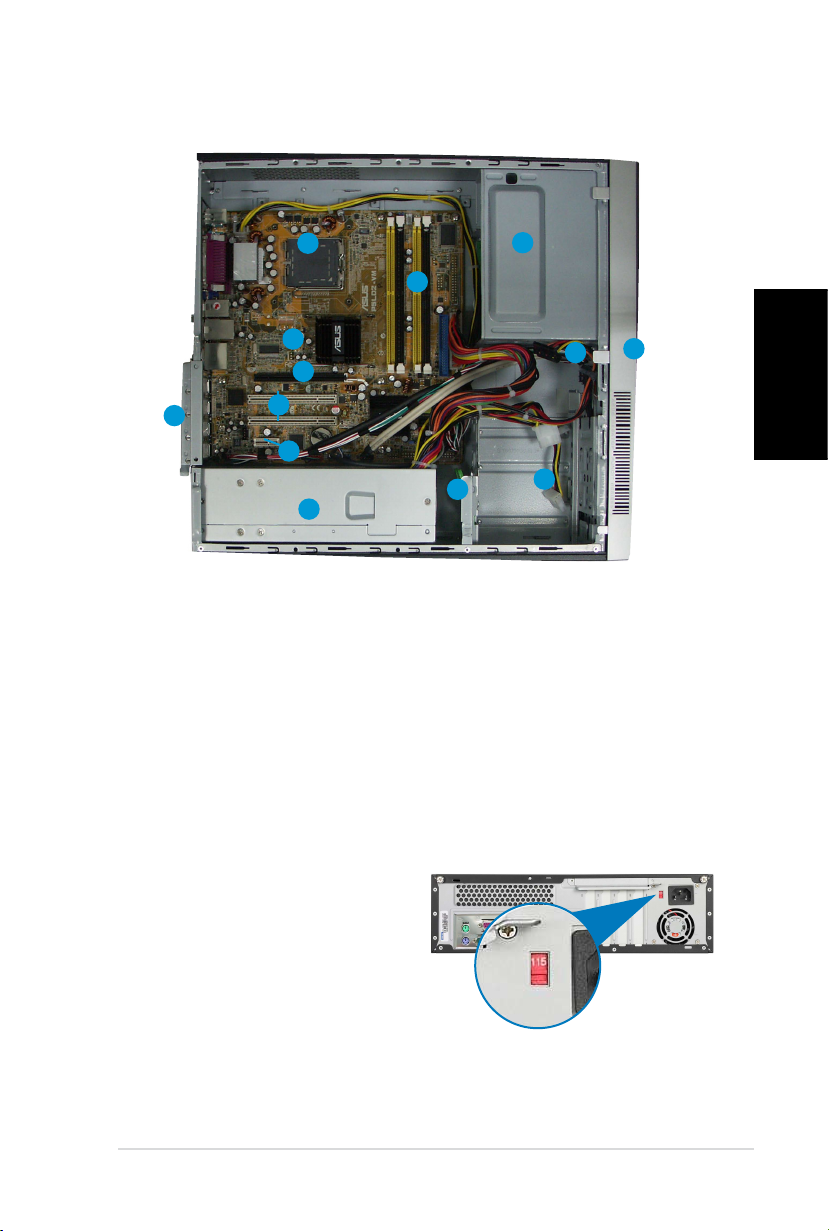

Composants internes
1. Baie 5.25 pouces vide
2. Façade
3. Verrouillage du lecteur optique
4. Baies pour disques durs
5. Verrouillage du disque dur
6. Alimentation
7. Slot PCI Express x1
8. Slots PCI
9. Slot PCI Express x16
10. Carte mère ASUS
11. Verrouillage des brackets
métalliques
12. Socket LGA775
13. Sockets DIMM
Choisir le voltage
L’alimentation du système est
équipée d’un sélecteur de tension
115 V/230 V situé près du
connecteur d’alimentation. Utilisez
cet interrupteur pour choisir la bonne
tension d’entrée en fonction des
standards utilisés dans votre région.
Si la tension dans votre région est de
100-127 V, passez l’interrupteur sur 115 V.
Si la tension dans votre région est de 200-240 V, passez l’interrupteur sur
230 V.
10
12
13
1
2
6
4
11
9
7
3
5
8

4 Manuel d’installation
Français
3. Tirez le capot.
2. Enlevez les deux vis.
Enlever le capot
1. Localisez les deux vis.
4. Soulevez le capot, puis
basculez-le.
Enlever la façade
1. Localisez les crochets
de la façade.
2. Tirez les crochets vers
l’extérieur.
5. Levez le verrou pour cartes
d’extension à un angle de 90º-
100º.
6. Soulevez le support de
brackets puis enlevez-le.

5Manuel d’installation
Français

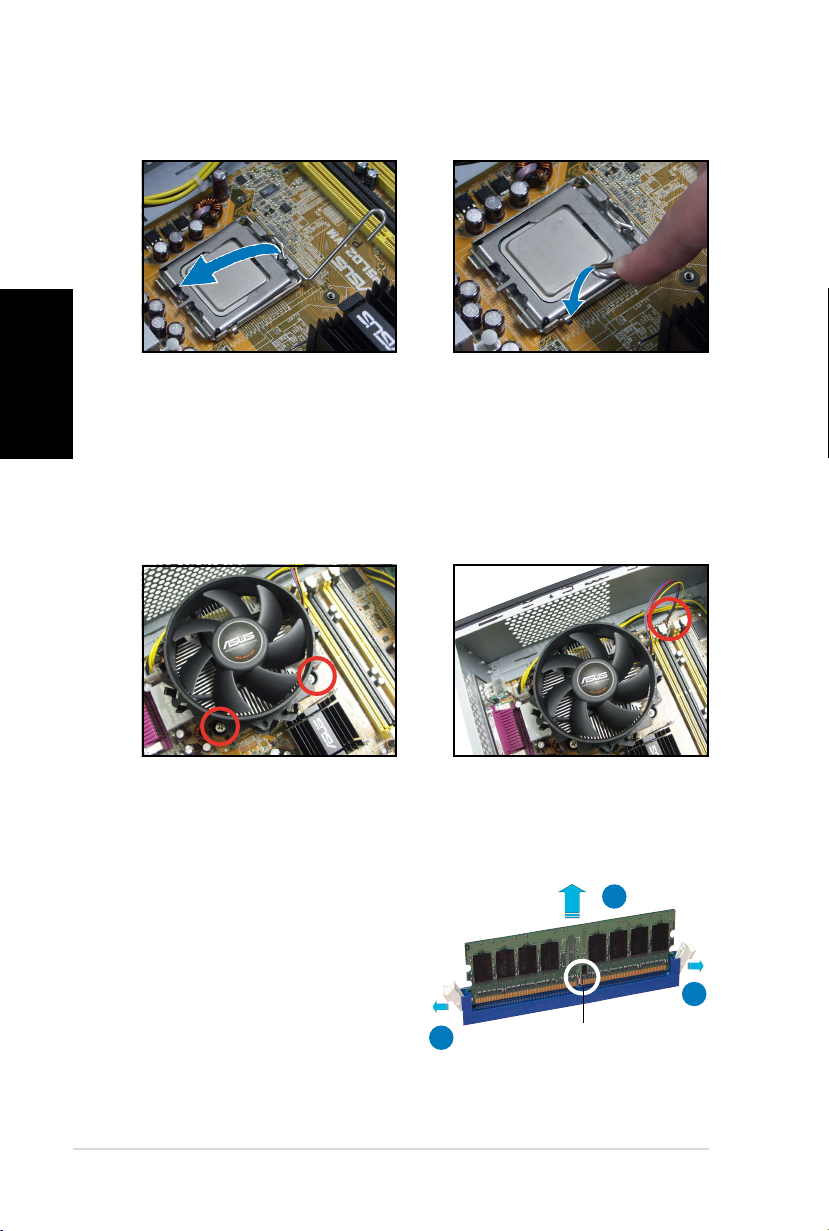

1. Localisez le socket du CPU. 2. Débloquez le levier.
Installer un CPU
3. Soulevez le levier. 4. Enlevez la plaque.
LevierOnglet de rétention
B
A
5. Poussez délicatement le
couvercle PnP jusqu’à ce qu’il
soit entièrement retiré du
socket.
6. Installez le CPU en vous
référant à la position du
triangle doré illustrée ci-
dessous.
A

6Manuel d’installation
Français
8. Verrouillez le levier.
7. Refermez la plaque.
Installer l’ensemble dissipateur-ventilateur
1. Placez le dissipateur sur le CPU
installé.
2. Fixez le ventilateur à l’aide
de quatre vis an de bien le
sécuriser à la carte mère.
3. Connectez le câble de
ventilation du CPU.
Installer un module DIMM
1. Localisez les sockets DIMM de la
carte mère.
2. Déverrouillez un socket DIMM
en pressant sur les clips de
rétention vers l’extérieur.
3. Alignez un module DIMM sur le
socket de sorte que l’encoche
sur la DIMM corresponde à l’ergot
du socket.
Encoche du DIMM DDR2
1
2
1

7Manuel d’installation
Français
1. Enlevez la protection
métallique du slot que vous
voulez utiliser.
2. Insérez le connecteur de la
carte dans le slot et pressez
jusqu’à ce que la carte soit en
place.
Installer une carte d’extension
Installer un lecteur optique
1. Mettez une vis dans le pas de
vis en haut à droite de chaque
côté du lecteur.
2. Connectez les câbles IDE et
audio à l’arrière du lecteur.
3. Enfoncez le lecteur dans la
baie jusqu’à ce que les verrous
cliquent.
4. Branchez une prise
d’alimentation 4 broches de
l’alimentation dans le connecteur
d’alimentation à l’arrière du
lecteur.
Installer un disque dur SATA
1. Mettez deux vis avec joint de
caoutchouc de chaque côté du
lecteur.
2. Connectez les câbles de signal
et d’alimentation à l’arrière du
disque.
Câble et prise
d’alimentation
Câble et prise de
signal
Joint de caoutchouc

8 Manuel d’installation
Français
3. Placez le disque dur sur le
plateau.
4. Quand les vis du disque sont
alignées, poussez-le dans la
baie.
1. Replacez la façade.
3. Insérez les crochets dans
les trous de chaque côté du
châssis.
2. Réinstallez le support de
châssis métallique et le
verrouillage des cartes
d’extension.
Refermer la machine
4. Poussez la plaque vers la
façade, puis revissez le
panneau.
Verrou des vis HDD

Deutsch
Pundit P3-PH4/P3-PH5
ASUS PC (Desktop Barebone)
Installationshandbuch
Die neueste Version des Handbuchs finden Sie auf der ASUS-Website: www.asus.com.

2 Installationshandbuch
Deutsch

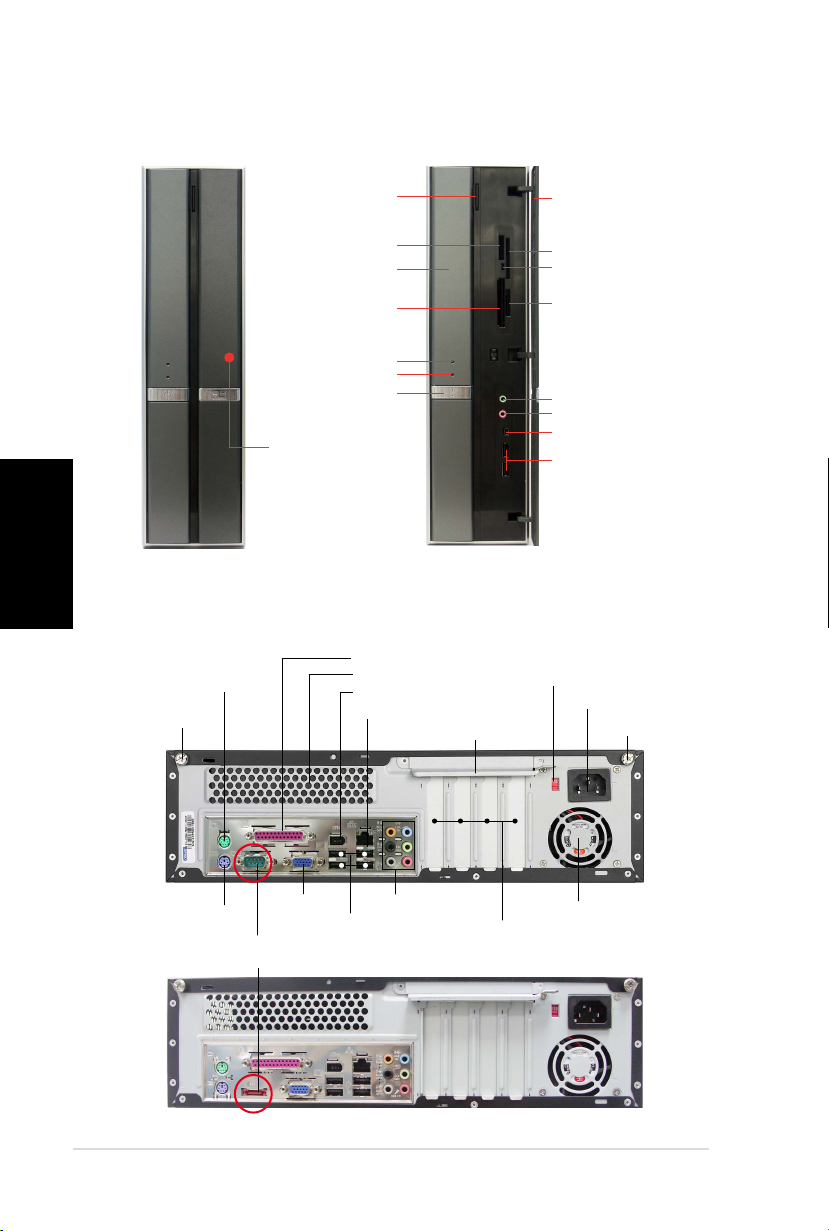

Frontseite
Hier drücken, um
die Abdeckung der
Frontpanele zu öffnen
Stromschalter
Geschlossen Offen
Auswurfknopf des
optischen Laufwerks
Schachtabdeckung des
optischen Laufwerks
HDD-LED
Betriebs-LED
IEEE 1394a-Anschluss
Kopfhöreranschluss
Mikrofonanschluss
Kartenleser-LED
SmartMedia®-
Kartensteckplatz
CompactFlash®-
Kartensteckplatz
Secure Digital™
MultimediaCard-
Steckplatz
Abdeckung der
Frontpanele
USB 2.0-Anschlüsse
Memory Stick®ProTM-
Kartensteckplatz
Rückseite
PS/2-Tastaturanschluss
Abdeckungsschraube Abdeckungsschraube
PS/2-Mausanschluss
Paralleler Anschluss
Lüftungsöffnungen
IEEE 1394a-Anschluss
LAN (RJ-45)-Anschluss
Spannungsschalter
Metallblendenriegel
Stromanschluss
VGA-Anschluss
Serieller Anschluss (für das Modell P3-PH4)
USB 2.0-Anschlüsse
8-Kanal-Audioanschlüsse
PCI-Steckplatz-
Metallblenden
Netzteilgebläse-
Lüftungsöffnungen
E-SATA-Port (für das Modell P3-PH5)

3Installationshandbuch
Deutsch

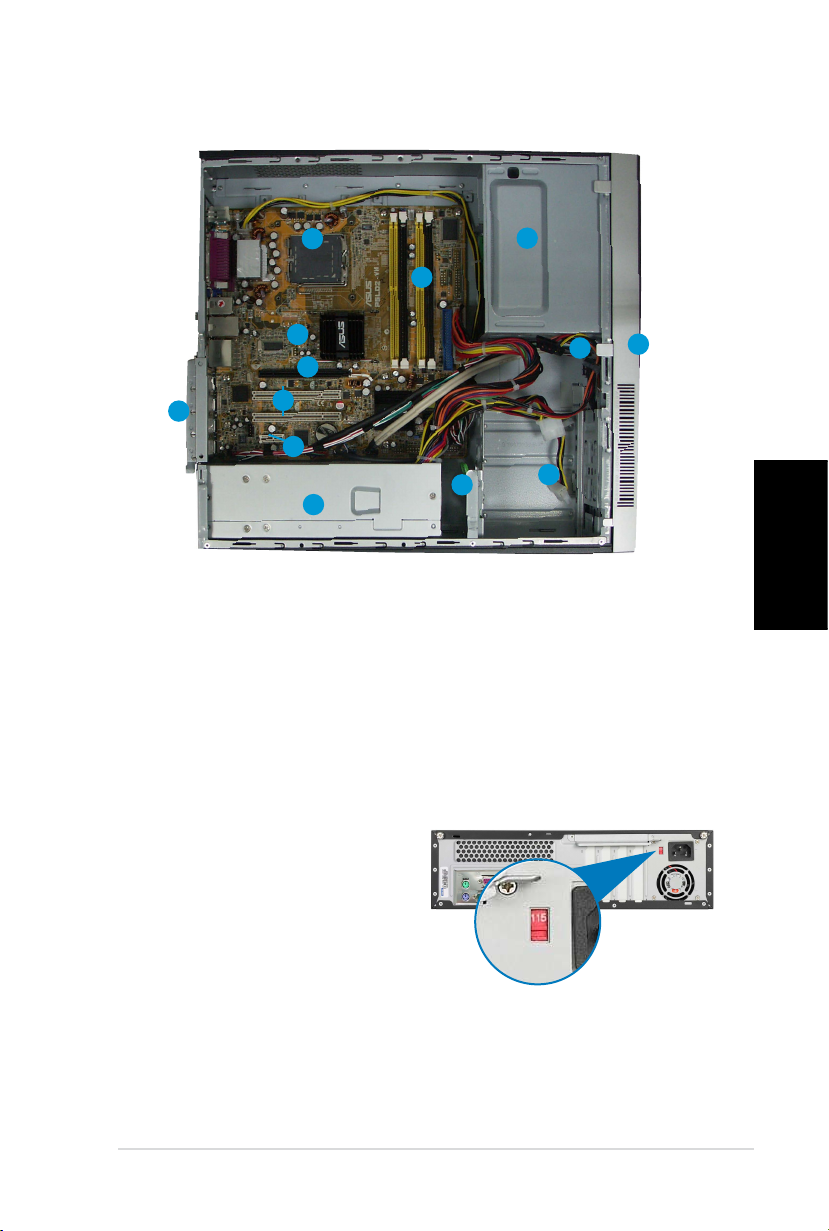

Interne Komponenten
1. Leeres 5,25-Zoll Fach für ein
optisches Laufwerk
2. Fronttafelabdeckung
3. Riegel des optischen Laufwerks
4. Festplattenfach
5. Riegel des Festplattenfachs
6. Netzteil
7. PCI Express x1-Steckplatz
8. PCI-Steckplätze
9. PCI Express x16-Steckplatz
10. ASUS-Motherboard
11. Metallblendenriegel
12. LGA775-Sockel
13. DIMM-Steckplätze
Das Netzteil ist mit einem 115V/230V-
Spannungsschalter neben dem
Stromanschluss ausgestattet.
Verwenden Sie diesen Schalter, um die
passende Systemeingangsspannung
entsprechend Ihrem
Stromversorgungssystem in Ihrer
Region auszuwählen.
Stellen Sie den Schalter auf 115V, wenn die Stromversorgung in Ihrer Region 100V
bis 127V ist.
Stellen Sie den Schalter auf 230V, wenn die Stromversorgung in Ihrer Region
200V bis 240V ist.
Auswählen der Netzspannung
10
12
13
1
2
6
4
11
9
7
3
5
8

4 Installationshandbuch
Deutsch
3. Ziehen Sie die Abdeckung.
2. Entfernen Sie die
Abdeckungsschrauben.
Entfernen der Abdeckung
1. Suchen Sie die zwei
Abdeckungsschrauben.
4. Heben Sie die Abdeckung und
legen sie zur Seite.
Entfernen der Fronttafeleinheit
1. Suchen Sie die
Fronttafeleinheitshaken.
2. Ziehen Sie die Haken nach
außen, um die Einheit zu
entfernen.
5. Ziehen Sie den
Erweiterungssteckplatzriegel bis
zu einem Winkel von 90°-100°
hoch.
6. Heben Sie das
Gehäusestützblech, um es zu
entfernen.
