Asus rp-n14 User manual

Quick Start Guide
RP-N14
Wireless-N300 Range Extender
®
NA8662_RP-N14_QSG.indb 1 26/09/13 14:18:52

WEU8662 / First Edition / Sept. 2013
English................................................................................................................................ 3
French................................................................................................................................. 11
Italian .................................................................................................................................. 20
Germany............................................................................................................................ 29
Danish................................................................................................................................. 39
Dutch .................................................................................................................................. 48
Finish................................................................................................................................... 57
Greek................................................................................................................................... 66
Norwegian ........................................................................................................................ 75
Portuguese ....................................................................................................................... 84
Spanish............................................................................................................................... 93
Swedish.............................................................................................................................. 102
NA8662_RP-N14_QSG.indb 2 26/09/13 14:18:53

English
3
Package contents
Range Extender Quick Start Guide
NOTE: If any of the items is damaged or missing, please contact your retailer.

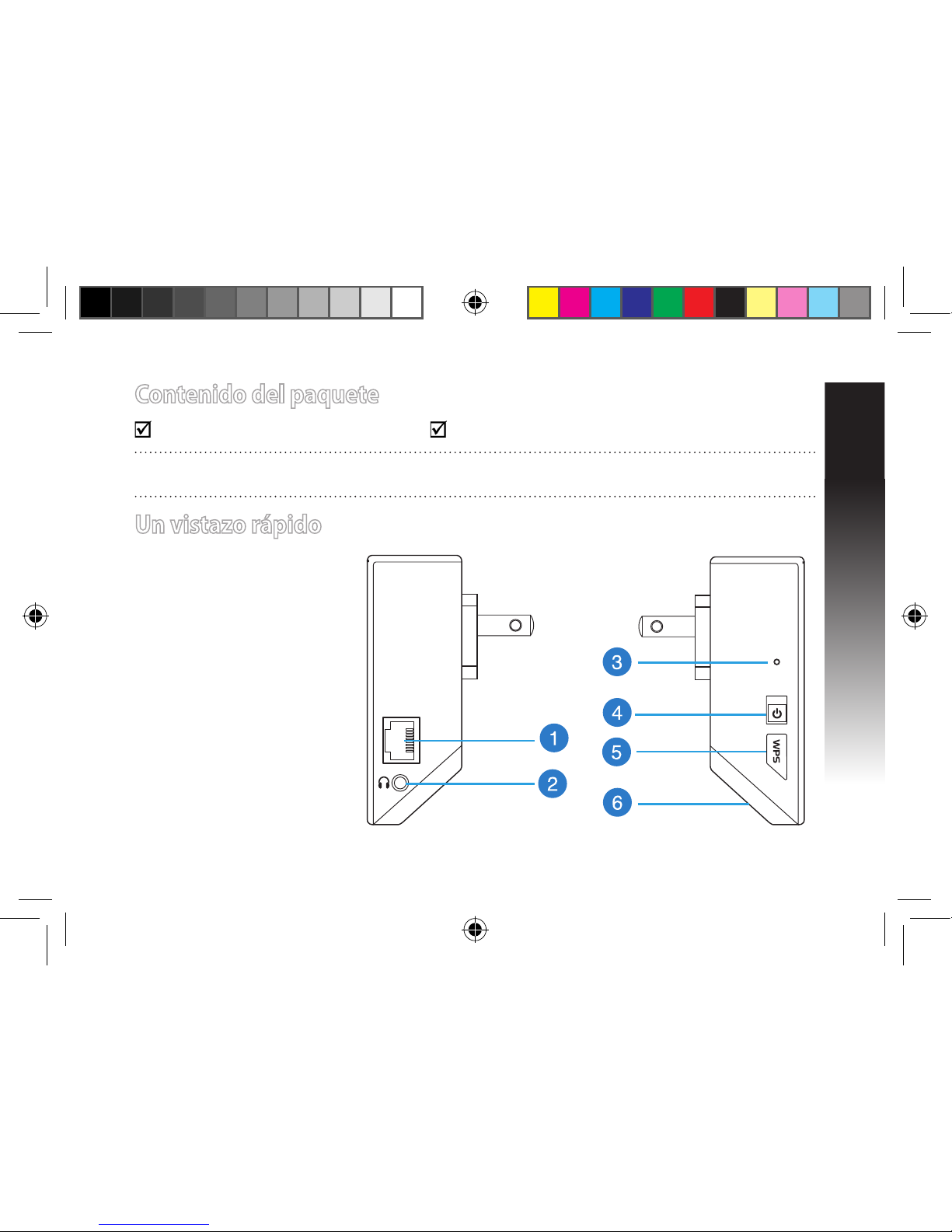

A quick look
1) Ethernet port
2) Audio port
3) Reset button
4) Power On/O button
5) WPS button
6) Night light
NA8662_RP-N14_QSG.indb 3 26/09/13 14:18:54

English
4

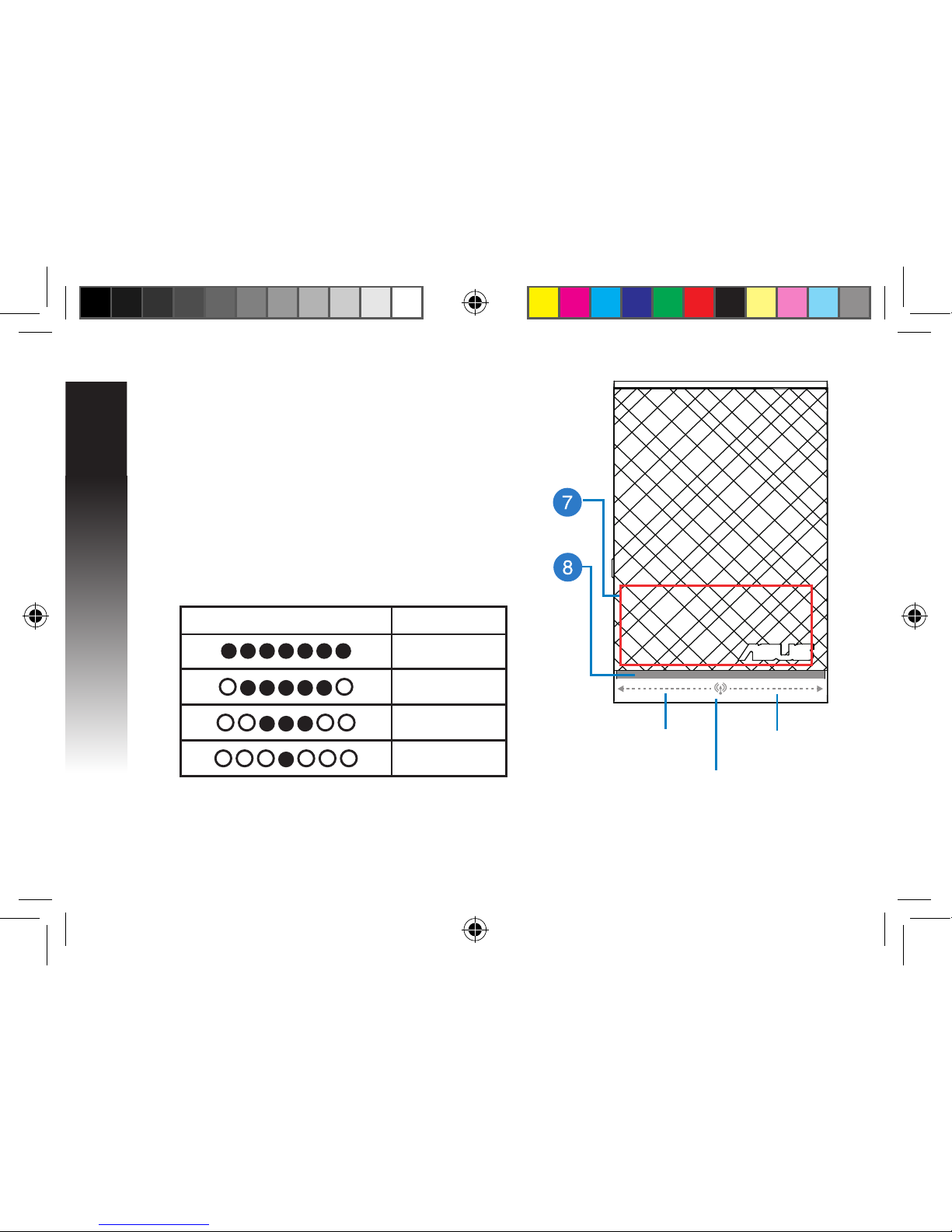

7) Touch controller
Touch the marked area to turn on/o the night light by
default. You can log into the Range Extender’s Web GUI
to change the settings.
8) LED indicators
• System Indicator: The System Indicator lights up when
the Range Extender is powered on and ashes when
the Ethernet cable or audio cable is conected.
• Signal indicators: The lights indicate the connection
signal strength from the Range Extender to the router.
Indicators Performance
Excellent
Good
Poor
No connection
Signal
indicators Signal
indicators
System Indicator
NA8662_RP-N14_QSG.indb 4 26/09/13 14:18:55

English
5

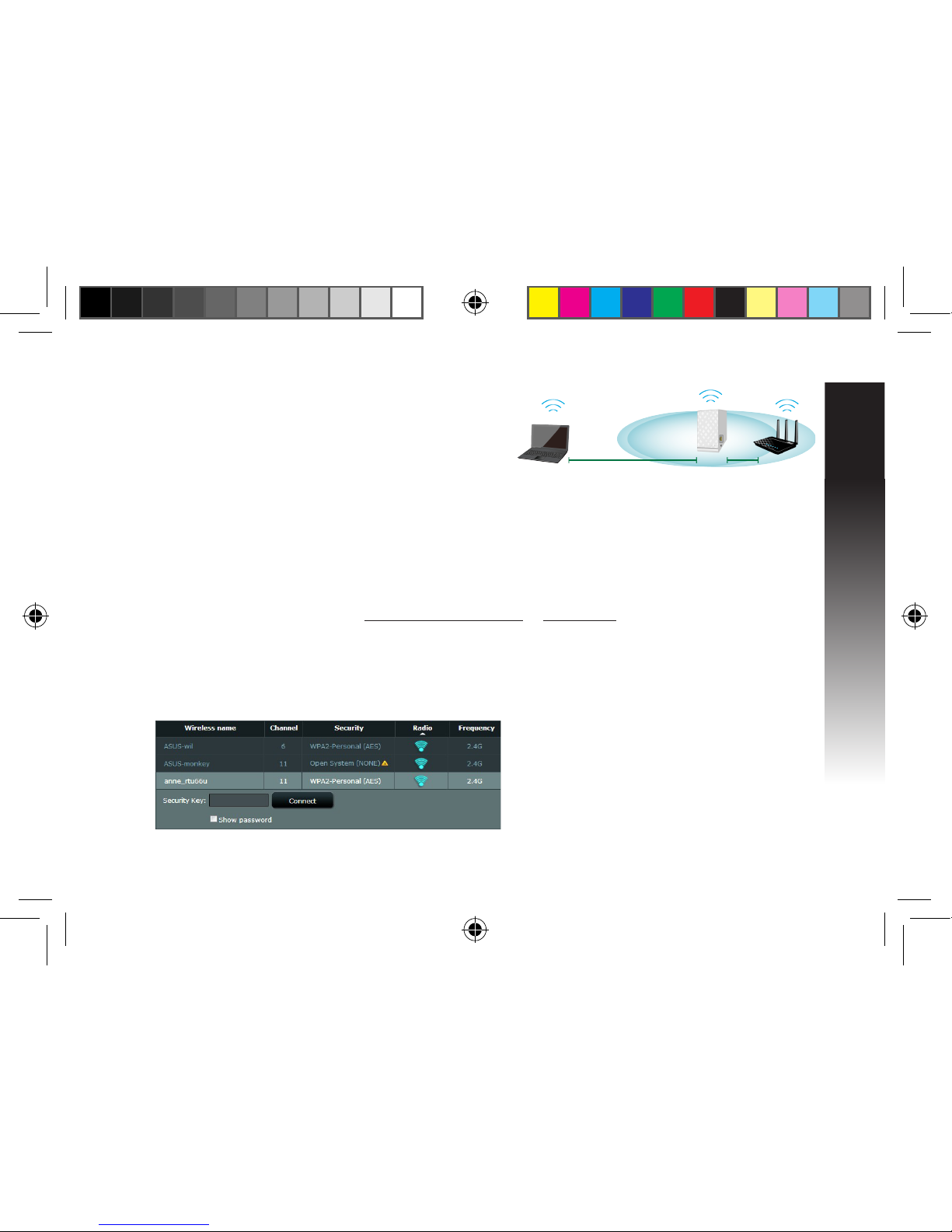

Turning the Range Extender on
1. Place the Range Extender near your Router.
2. Plug the Range Extender into a power outlet, wait one
minute for the system indicator to ash twice and turn into solid blue.
Connecting to a network
Select one of the following ways to connect the Range Extender to a network.
Option A: Connecting through GUI
1. Use a computer/notebook/tablet PC to nd and connect to ASUS_RPN14 wireless network.
2. Launch a web browser and enter http://repeater.asus.com or 192.168.1.1 in the address bar to access
the Range Extende0r.
3. Enter the default login name and password, which are admin/admin.
4. Follow the Quick Install Setup steps below to set up the Range Extender:
• Select the Wi-Fi network that you want to extend and enter its security password.
Setting up the Range Extender
NA8662_RP-N14_QSG.indb 5 26/09/13 14:18:56

English
6

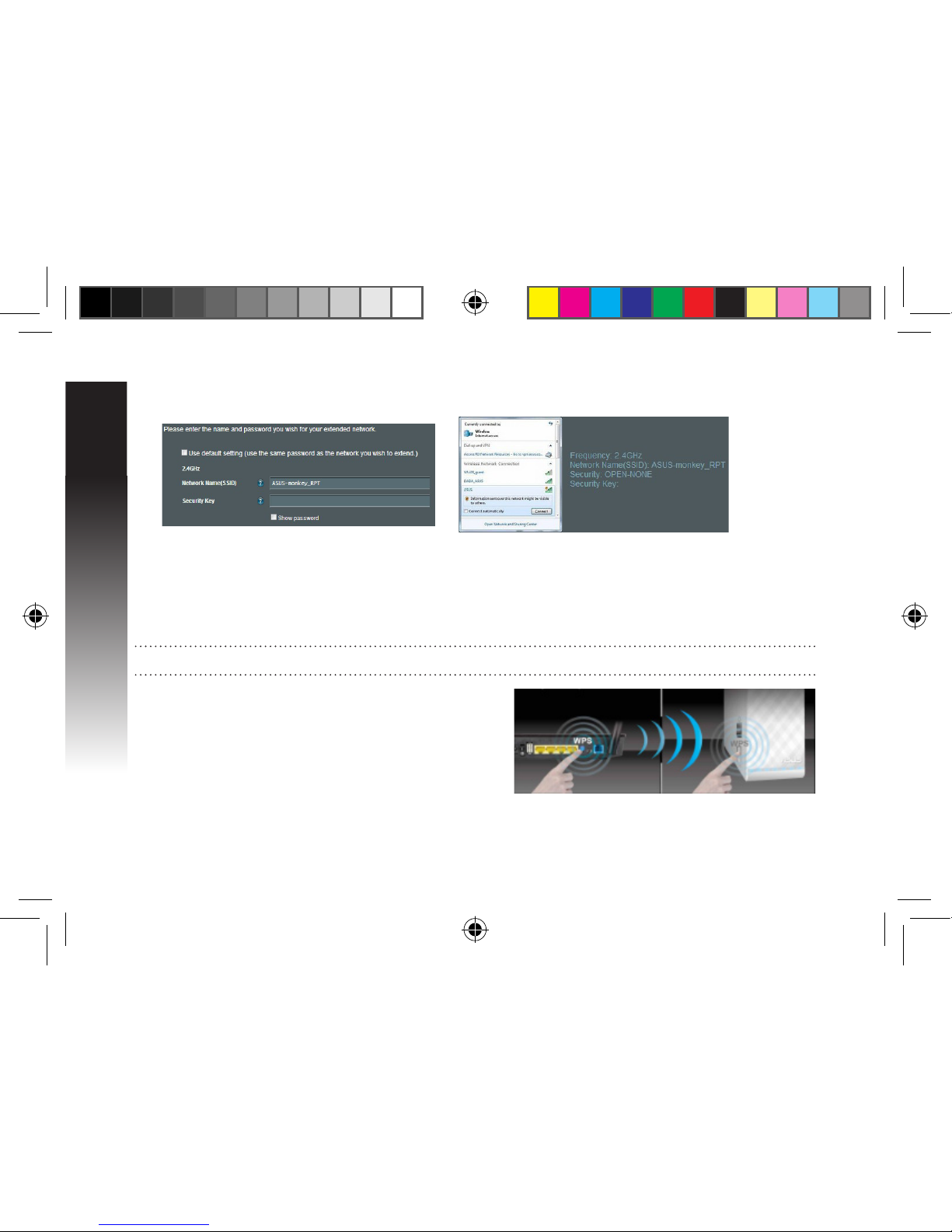

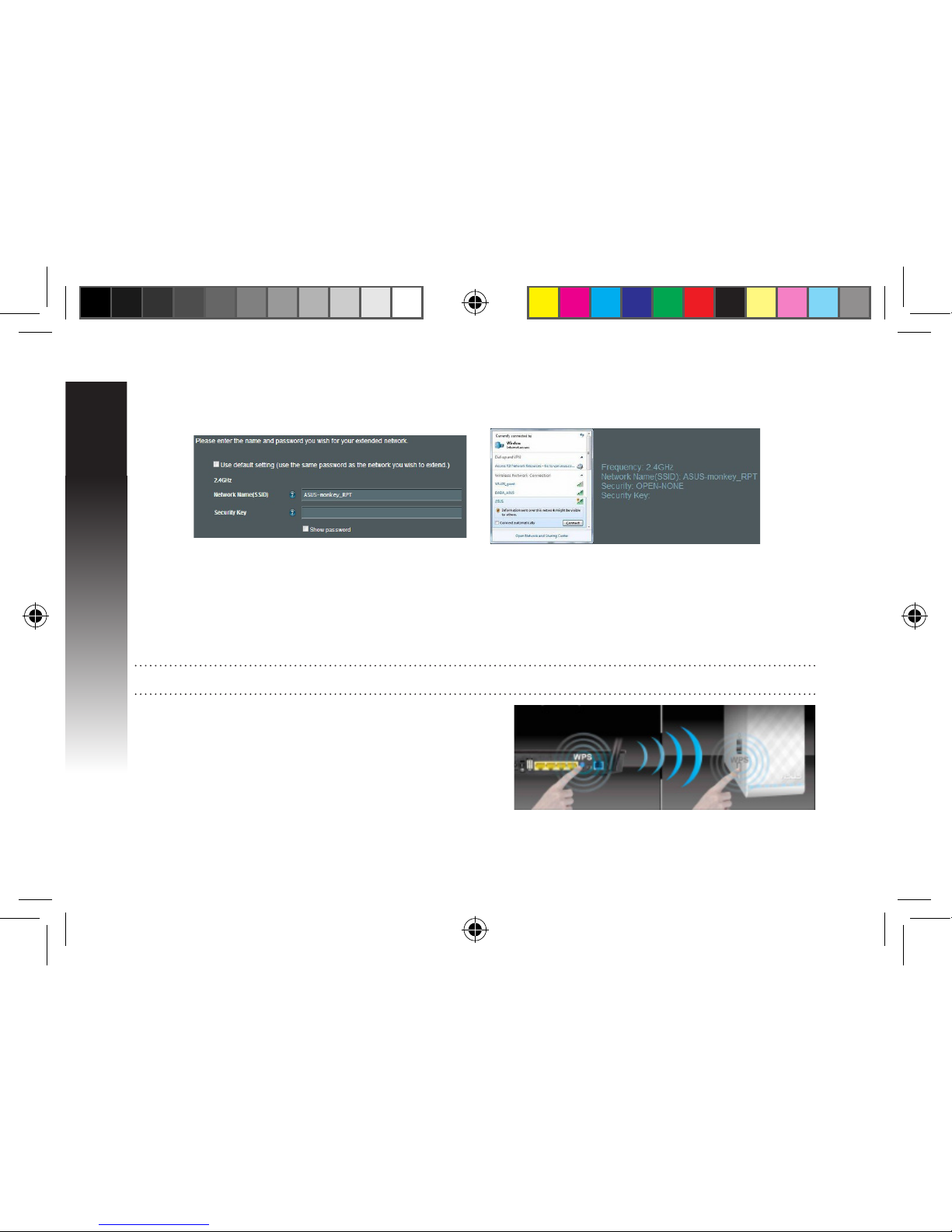

• Connect your wireless devices to the new Extender
network.
• Enter a name for the new Extender
network.
Option B: Using WPS (Wi-Fi Protected Setup)
1. Press the WPS button on the side of the Range Extender for more than two seconds, until the system
indicator ashes.
2. Press the WPS button on the router within two minutes.
NOTE: Refer to the router’s manual for the location of the WPS button.
3. Check if the Range Extender’s system indicator turns
into solid blue, which indicates that the Range Extender
has connected to the wireless network successfully. The
Range Extender’s wireless network name (SSID) changes
to your existing Wi-Fi network name, ending with _RPT.
For example:
Existing network name: existing NetworkName
New network name: existing NetworkName_RPT
NA8662_RP-N14_QSG.indb 6 26/09/13 14:18:57

English
7

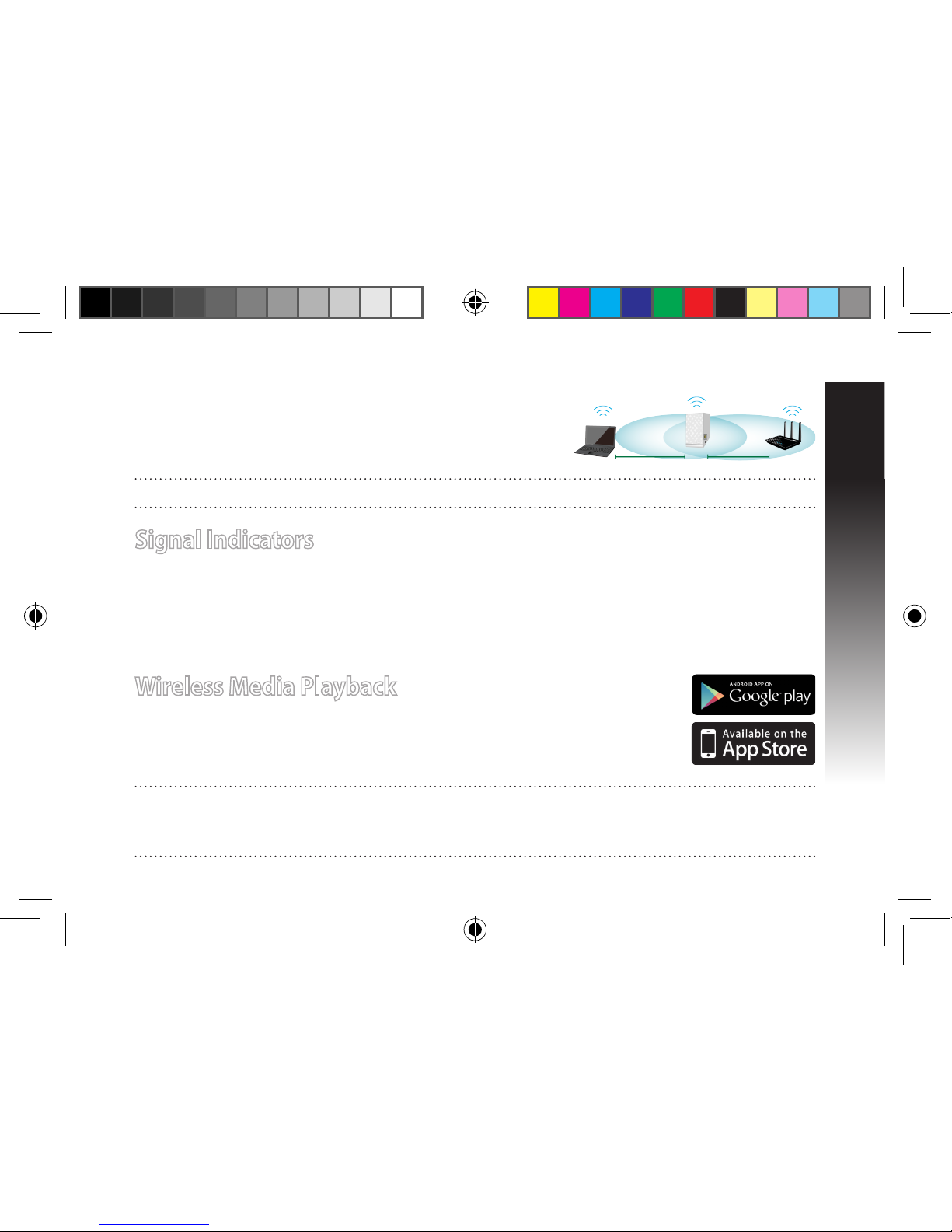

Signal Indicators
• To get the best performance, place the Range Extender between your router and wireless device.
• The signal indicators indicate the connection performance from the Range Extender to the Router.
Refer to the LED indicators in section A Quick Look.
• If no signal indicator lights up, search the network again in Option A or make sure that your router
supports WPS in Option B.
To connect an additional Wi-Fi device to your Extender network, use the same network password as that
of your existing wireless router.
Move the Range Extender
When the connection is complete, locate the Range Extender be-
tween the router and the wireless device to get better performance.
NOTE: To get the best connection performance, ensure that at least two signal indicators light up.
Wireless Media Playback
The Range Extender supports wireless media playback, which allows you to
stream and play your network music through its audio port. You can use ASUS
AiPlayer app to control the music streaming over the Range Extender from your
mobile device. Search for “RP-N14”or “ASUS AiPlayer” from Google Play or App
Store and download the app to your mobile device.
NOTES:
• AiPlayer supports mp3, wav., ac, and acc les.
• You can insert an earphone, powered speaker, or stereo system to the 3.5mm stereo audio port.
NA8662_RP-N14_QSG.indb 7 26/09/13 14:18:58

English
8

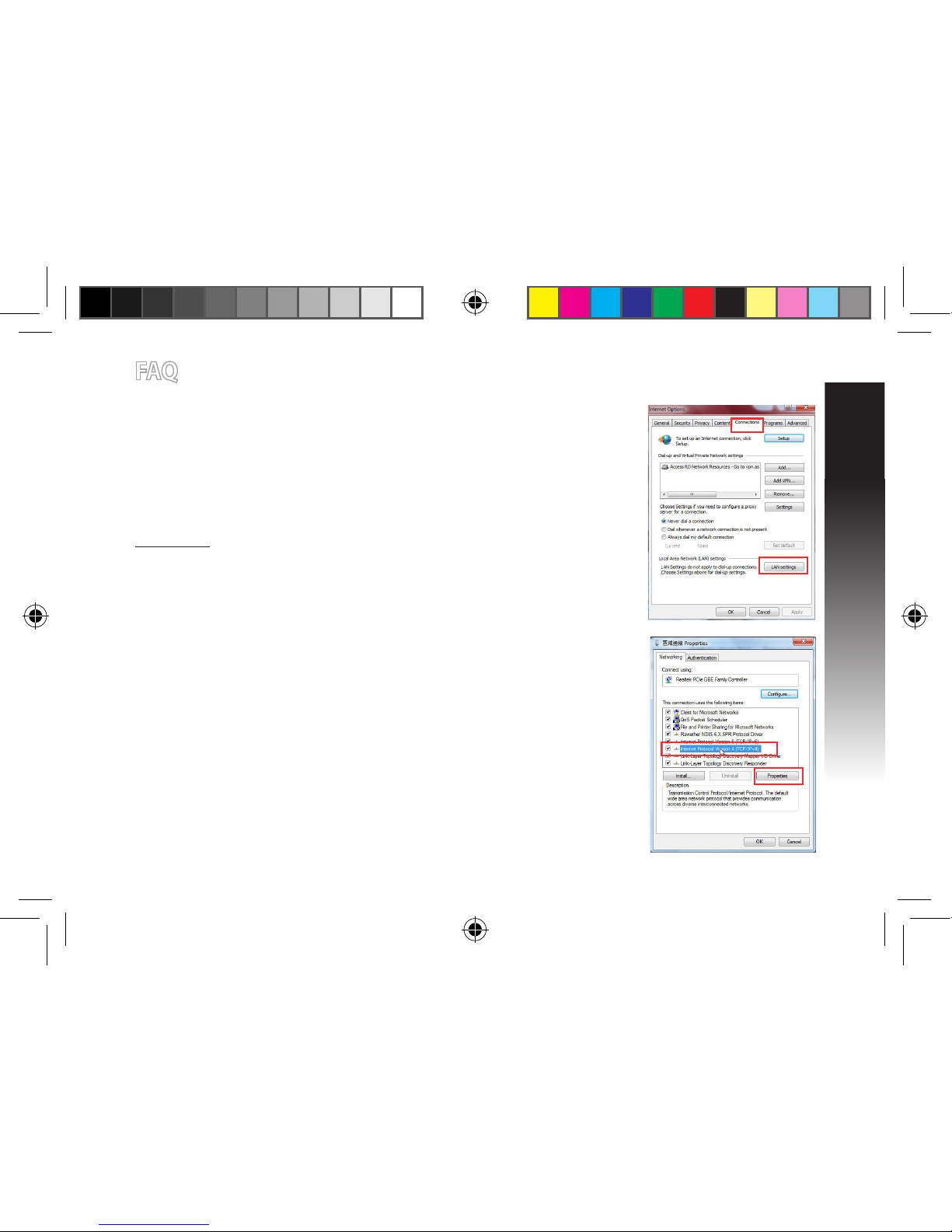

Frequently Asked Questions
Q1: I cannot access the web GUI to congure the RP-N14
settings.
• Close all running web browsers and launch again.
• Follow the steps below to congure your computer settings based on its
operating system.
Windows 7
A. Disable the proxy server, if enabled.
1. Click Start > Internet Explorer to launch the web browser.
2. Click Tools > Internet options > Connections tab > LAN settings.
3. From the Local Area Network (LAN) Settings screen, untick Use a proxy
server for your LAN.
4. Click OK when done.
B. Set the TCP/IP settings to automatically obtain an IP address.
1. Click Start > Control Panel > Network and Internet > Network and
Sharing Center > Manage network connections.
2. Select Internet Protocol Version 4 (TCP/IPv4), then click Properties.
3. Tick Obtain an IP address automatically.
4. Click OK when done.
NA8662_RP-N14_QSG.indb 8 26/09/13 14:18:58

English
9

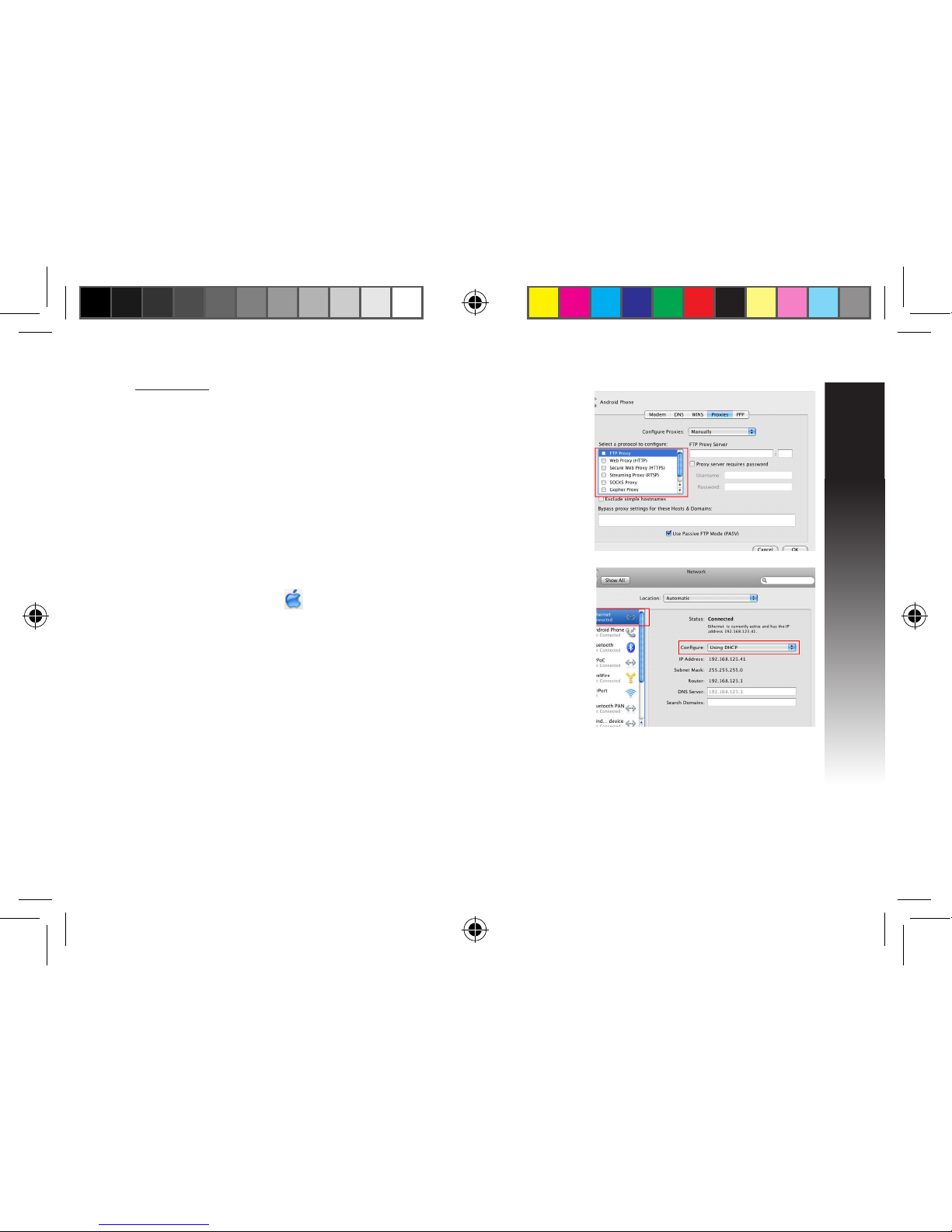

Mac 10.5.8
A. Disable the proxy server, if enabled.
1. From the menu bar, click Safari >
Preferences... > Advanced tab.
2. Click Change Settings... in the Proxies eld.
3. From the list of protocols, deselect FTP Proxy and Web Proxy
(HTTP).
4. Click OK when done.
B. Set the TCP/IP settings to automatically obtain an IP address.
1. Click the Apple icon > System Preferences > Network.
2. Select Ethernet and select Using DHCP in the Congure eld.
3. Click Apply when done.
Q2: Why doesn’t the touch controller work?
• Ensure that you touch the area correctly. Refer to A Quick Look for the location of the touch area.
NA8662_RP-N14_QSG.indb 9 26/09/13 14:18:59

English
10
Q3: My router security is WEP, and I entered a wrong passphrase or security key on
the extender. Now I cannot access the Extender any more. What can I do?
• The Range Extender cannot check whether the WEP passphrase is correct or not. When entered a
wrong passphrase, your wireless device cannot get the correct IP address from the Range Extender.
Please reset the Range Extender to its factory defaults to get the IP address back.
Q4: When I connect a speaker or stereo system to RP-N14, there is no sound coming
out when I play audio les.
• Make sure that you have not turned o the audio output via the touch controller. The touch control-
ler is set to turn on/o the night light and mute/unmute the audio by default. You can log into the
Range Extender’s Web GUI to change the settings.
Manufacturer ASUSTeK Computer Inc.
Tel: [phone]
Address: No. 150, LI-TE RD., PEITOU, TAIPEI 112, TAIWAN
Authorised
representative in
Europe
ASUS Computer GmbH
Address: HARKORT STR. 21-23, 40880 RATINGEN, GERMANY
Authorised
distributors in
Turkey
BOGAZICI BIL GISAYAR
SAN. VE TIC. A.S.
Tel: [phone]
Address: AYAZAGA MAH.
KEMERBURGAZ CAD.
NO.10 AYAZAGA/ISTANBUL
CIZGI Elektronik San. Tic. Ltd.
Sti.
Tel: [phone]
Address: CEMAL SURURI CD.
HALIM MERIC IS MERKEZI
No: 15/C D:5-6 34394
MECIDIYEKOY/ ISTANBUL
KOYUNCU ELEKTRONiK
BiLGi iSLEM SiST. SAN. VE
DIS TIC. A.S.
Tel: [phone]
Address: EMEK MAH.ORDU
CAD. NO:18, SARIGAZi,
SANCAKTEPE ISTANBUL
EEE Yönetmeliğine Uygundur.
NA8662_RP-N14_QSG.indb 10 26/09/13 14:19:00

Français
11
Contenu de la boîte
Range Extender Guide de démarrage rapideGuide de démarrage rapide
REMARQUE : Contactez votre revendeur si l’un des éléments est manquant ou endommagé.
Aperçu rapide
1) Port EthernetPort Ethernet
2) Port audio
3) Bouton de réinitialisa-Bouton de réinitialisa-
tion
4) Bouton Marche/Arrêt
5) Bouton WPS
6) Voyants lumineux
NA8662_RP-N14_QSG.indb 11 26/09/13 14:19:01

Français
12

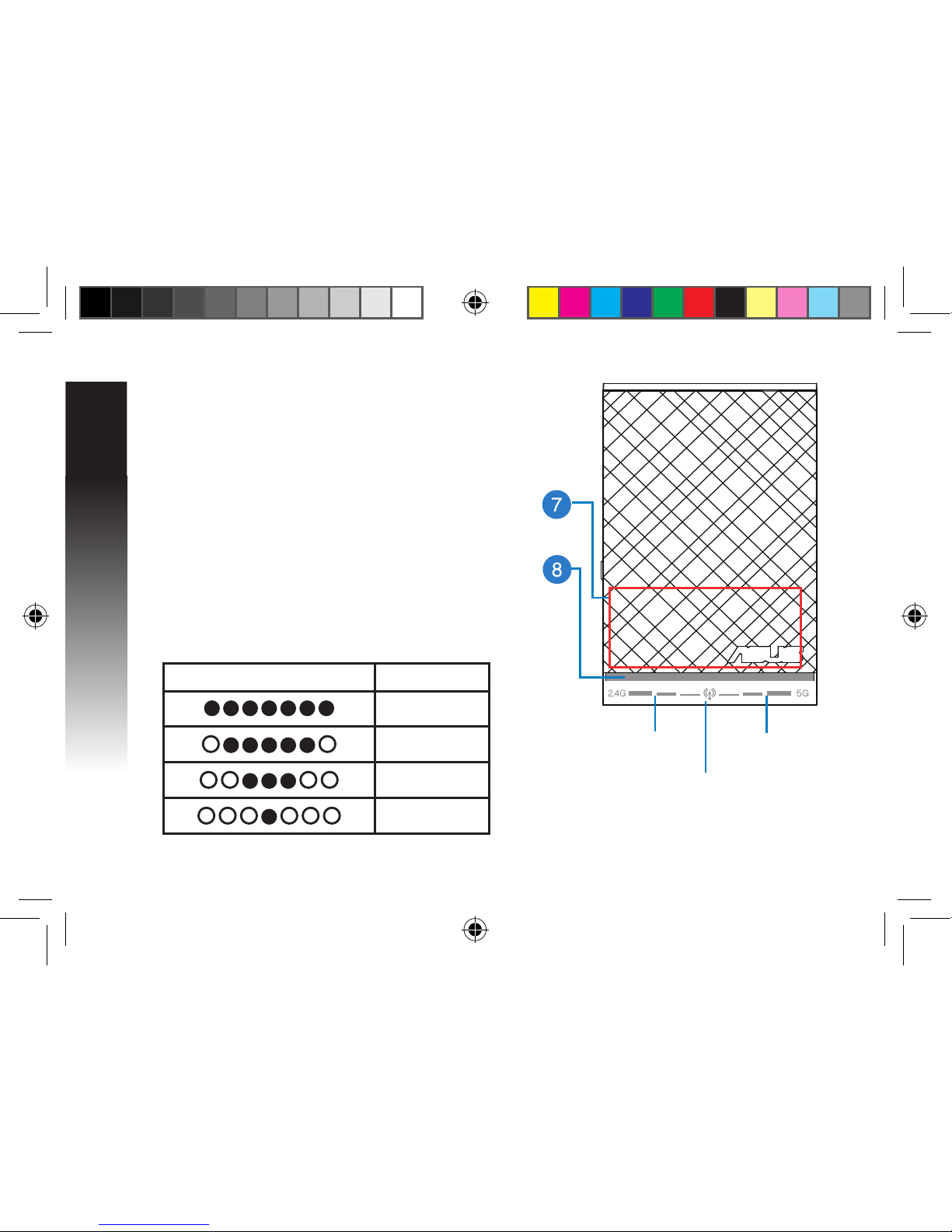

7) Zone tactile
• Touchez cette zone pour activer ou désactiver les
témoins lumineux en soirée. Vous pouvez aussi
modier ce réglage dans l’interface de conguration
Web du répéteur. Vous pouvez modier ces rééglages
dans l’interface de gestion du réépééteur.
8) Voyant lumineuxVoyant lumineux
• Indicateur système : cet indicateur s’allume lorsque le
répéteur est sous tension et clignote lorsque le câble
Ethernet ou audio est connecté.
•Témoins de signal : ces témoins reètent la qualité de
la connexion sans l entre le routeur et le répéteur.
Indicateurs de
signal Indicateurs de
signal
Indicateur système
Indicateur Performances
Excellentes
bonnes
Médiocres
Pas de connexion
NA8662_RP-N14_QSG.indb 12 26/09/13 14:19:02

Français
13

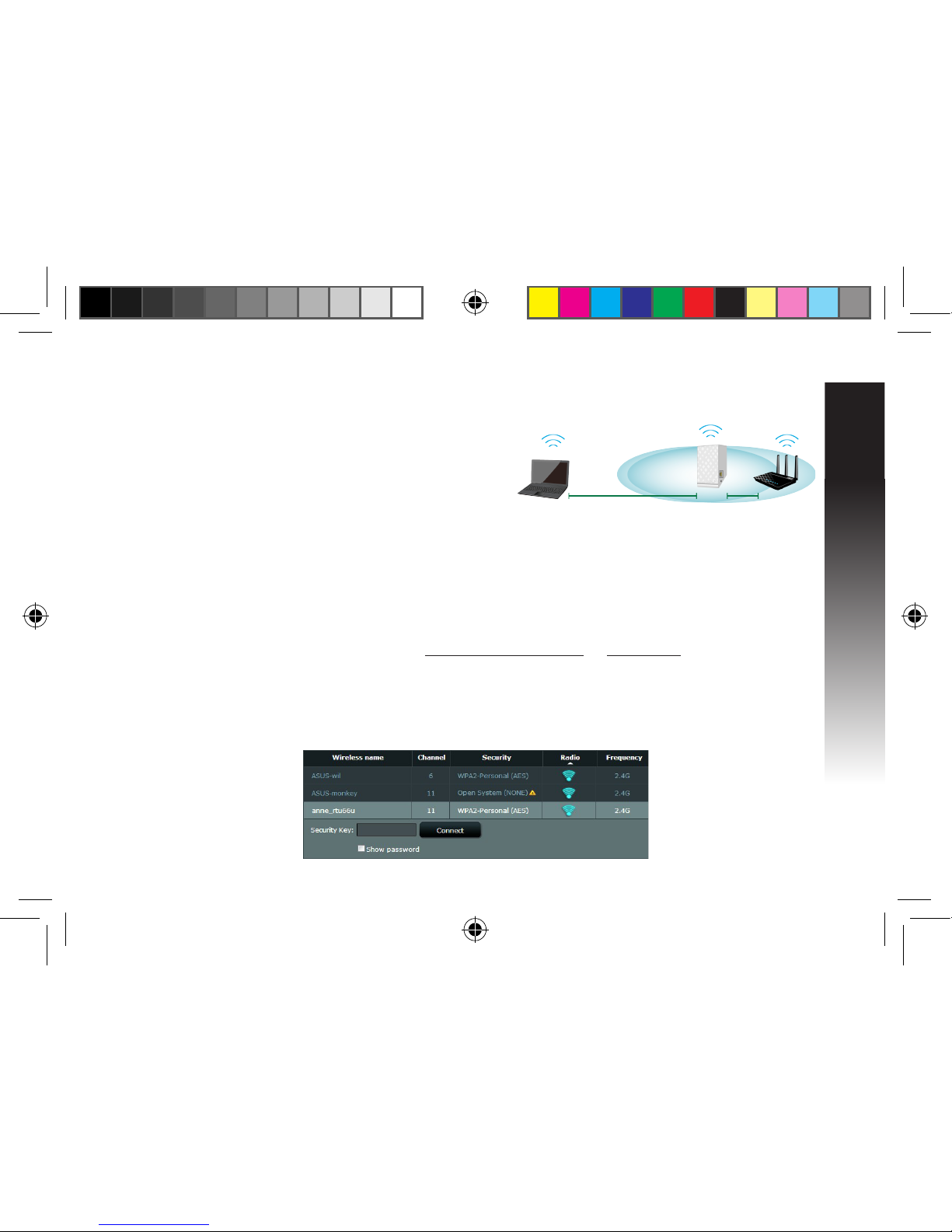

Congurer le répéteur
Mise sous tension du répéteur
1. Placez le répéteur à proximité de votre routeur.
2. Branchez le répéteur à une prise électrique. Patientez
une minute. L’indicateur système clignote puis s’allume
de couleur bleue.
Connexion à un réseau
Utilisez l’une des méthodes de connexion suivantes pour établir une connexion au réseau.
Option A : connexion via l’interface de gestion
1. Utilisez un ordinateur ou une tablette pour localiser et vous connecter au réseau sans l nommé
ASUS_RPN14.
2. Ouvrez votre navigateur Internet et entrez http://repeater.asus.com ou 192.168.1.1 dans la barre
d’adresse pour ouvrir l’interface de gestion du répéteur.
3. Entrez le nom d’utilisateur et le mot de passe par défaut suivants : admin / admin.
4. Suivez les instructions apparaissant à l’écran pour congurer le répéteur.
* Sélectionnez le réseau Wi-Fi dont vous souhaitez étendre la couverture, puis entrez sa clé de sécurité.
NA8662_RP-N14_QSG.indb 13 26/09/13 14:19:03

Français
14
• Connectez vos appareils sans l à se
nouveau réseau.
• Spéciez le nom du réseau étendu.
Option B : utilisation de la fonction WPS
1. Appuyez sur le bouton WPS situé sur le côté du répéteur pendant plus de deux secondes, et ce jusqu’à
ce que l’indicateur système clignote.
2. Appuyez sur le bouton WPS du routeur dans les deux minutes suivantes.
REMARQUE : Consultez le mode d’emploi du routeur pour localiser l’emplacement du bouton WPS.
3. Vériez que l’indicateur système du répéteur est allumé
de couleur bleue, indiquant que la connexion a été
établie. Le SSID du répéteur est remplacé par celui du
réseau Wi-Fi existant, et nissant par _RPT. Par exemple :
NA8662_RP-N14_QSG.indb 14 26/09/13 14:19:04

Français
15
Voyants lumineux dédiés à la qualité du signal sans l
• Placez le répéteur entre le routeur et les appareils connectés pour obtenir de meilleures performances.
• Les voyants lumineux dédiés à la qualité du signal permettent de jauger la qualité de la couverture du
signal sans l. Consultez la section relative aux indicateurs lumineux du répéteur pour plus de détails.
• Si aucun des voyants lumineux dédiés au signal sans l 2,4GHz n’est allumé, reconsultez les instruc-
tions de la section Option A ou essayez plutôt d’utiliser la méthode de connexion WPS décrite la
section Option B.
Nom (SSID) du réseau sans l existant :“mon réseau Wi-Fi”
Nouveau nom (SSID) du réseau sans : “mon réseau Wi-Fi_RPT”
Pour connecter un appareil sans l additionnel au réseau du répéteur, utilisez le même mot de passe que
celui normalement utilisé lors de la connexion au routeur.
Déplacement du répéteur
Une fois la connexion établie, placez le répéteur entre le
routeur et les appareils connectés pour obtenir de meil-
leures performances.
REMARQUE : pour garantir une bonne couverture sans l, assurez-vous qu’au moins deux des voyants
lumineux dédiés à la qualité du signal sans l sont allumés.
NA8662_RP-N14_QSG.indb 15 26/09/13 14:19:04

Français
16
Lecture audio sans l
Le répéteur prend en charge la lecture sans l de contenu, vous permettant de diuser et de lire votre
musique par le biais de son port audio. Vous pouvez utiliser l’application ASUS AiPlayer pour contrôler le
ux audio diusé entre le répéteur et un appareil mobile. Entrez le mot clé“RP-N14”ou “ASUS AiPlayer”
sur Google Play ou l’App Store pour télécharger l’application sur votre appareil mobile.
REMARQUES :
• AiPlayer est compatible avec les chiers mp3, wav, ac et acc.
• Vous pouvez connecter un casque audio, un système d’enceintes ou une chaîne stéréo au port audio
3.5mm du répéteur.
NA8662_RP-N14_QSG.indb 16 26/09/13 14:19:05

Français
17
FAQ
Q1 : Je ne parviens pas à accéder au Gestionnaire deJe ne parviens pas à accéder au Gestionnaire de
conguration Web pour régler les paramètres de
mon RP-N14 .
• Redémarrez votre explorateur Internet.
• Suivez les étapes suivantes pour congurer votre ordinateur en fonction
du système d’exploitation utilisé.
Windows 7
A. Désactivez le serveur proxy si celui-ci est activé.Désactivez le serveur proxy si celui-ci est activé.
1. Cliquez sur Démarrer > Internet Explorer pour lancer le navigateur.
2. Cliquez sur Outils > Options Internet > onglet Connexions > Paramètres
réseau.
3. À partir de l’écran Paramètres du réseau local, décochez l’option Utiliser un
serveur proxy pour votre réseau local.
4. Cliquez sur OK une fois terminé.
B. Congurez les paramètres TCP/IP pour l’obtention automatique d’uneCongurez les paramètres TCP/IP pour l’obtention automatique d’une
adresse IP.
1. Cliquez sur Démarrer > Panneau de conguration > Réseau et Internet
> Centre réseau et partage > Gérer les connexions réseau.
2. Sélectionnez Protocole Internet version 4 (TCP/IPv4), puis cliquez sur
Propriétés.
3. Cochez l’option Obtenir une adresse IP automatiquement.
4. Cliquez sur OK une fois terminé.
NA8662_RP-N14_QSG.indb 17 26/09/13 14:19:05

Français
18
Mac 10.5.8
A. Désactivez le serveur proxy si celui-ci est activé.
1. Dans la barre des menus, cliquez sur Safari > Préférences... >
onglet Avancées.
2. Cliquez sur Modier les réglages... dans le champ Proxies.
3. Dans la liste des protocoles, décochez les options Proxy FTP et
Proxy web sécurisé (HTTPS).
4. Cliquez sur OK une fois terminé.
B. Congurez les paramètres TCP/IP pour l’obtention
automatique d’une adresse IP.
1. Cliquez sur la Pomme > Préférences Système > Réseau.
2. Sélectionnez Ethernet puis Via DHCP dans le champ
Congurer.
3. Cliquez sur Appliquer une fois terminé.
Q2: Pourquoi la zone tactile ne fonctionne-t-elle pas ?
• Assurez-vous d’avoir bien localisé la zone tactile. Consultez la section A de ce guide pour localiser son
emplacement exact.
NA8662_RP-N14_QSG.indb 18 26/09/13 14:19:06

Français
19
Q3: La connexion sans l de mon routeur utilise un chirement WEP. Après avoir
entré un mauvais mot de passe ou clé de sécurité lors d’une tentative de
connexion au répéteur, je ne peux plus accéder à ce dernier. Que faire ?
• Le répéteur ne peut pas vérier la validité des mots de passe ou clés de sécurité WEP. Lorsque ces
informations sont incorrectes, l’appareil sans l tentant d’établir une connexion au répéteur ne
pourra pas obtenir d’adresse IP. Veuillez restaurer la conguration d’usine du répéteur pour résoudre
ce problème.
Q4: Aucun son n’est émis lors de la connexion d’enceintes à la sortie audio du RP-
N14.
• Assurez-vous d’avoir coupéé le son via le contrôleur tactile. Par dééfaut, ce dernier permet d’allumer
ou d’ééteindre les voyants lumineux et suspendre ou restaurer le son. Vous pouvez modier ces
rééglages dans l’interface de gestion du réépééteur.
NA8662_RP-N14_QSG.indb 19 26/09/13 14:19:06

Español
93
Contenido del paquete
prolongador de alcanceprolongador de alcance Guía de inicio rápido
NONOTA: Si cualquiera de los artículos falta o está dañado, póngase en contacto con ASUS para realizarSi cualquiera de los artículos falta o está dañado, póngase en contacto con ASUS para realizar
preguntas técnicas u obtener soporte técnico.
Un vistazo rápido
1) Puerto Ethernet
2) Puerto de audioPuerto de audio
3) Botón Restablecer
4) Botón de encendido yBotón de encendido y
apagado
5) Botón WPS
6) Luz nocturnaLuz nocturna
NA8662_RP-N14_QSG.indb 93 26/09/13 14:19:08
