Asus WL-330N User manual

®
Quick Start Guide
WL-330N

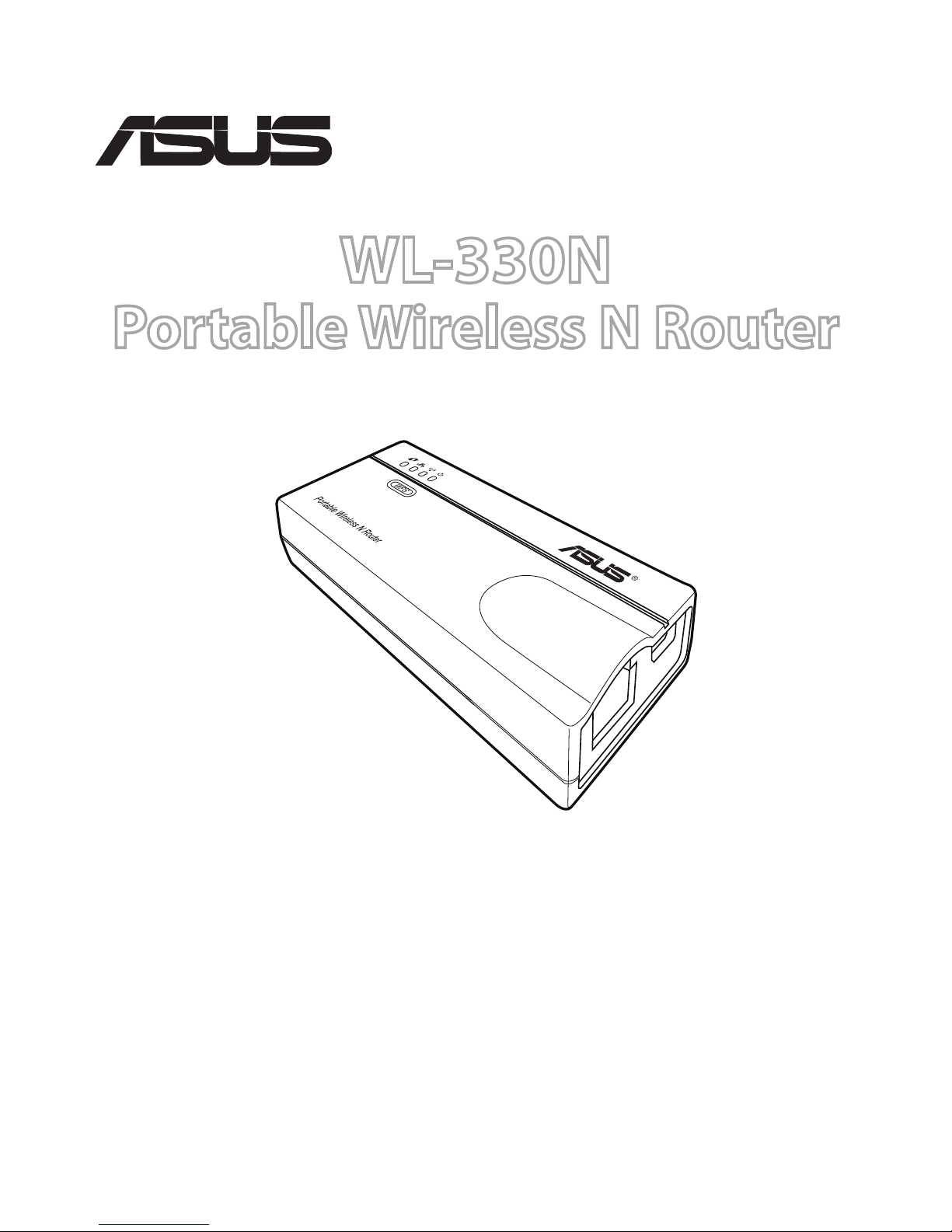

Portable Wireless N Router

Q6758 / August 2011
English......................................................................................................3
Español.....................................................................................................12
Français ....................................................................................................21
Português do Brasil..............................................................................30

3

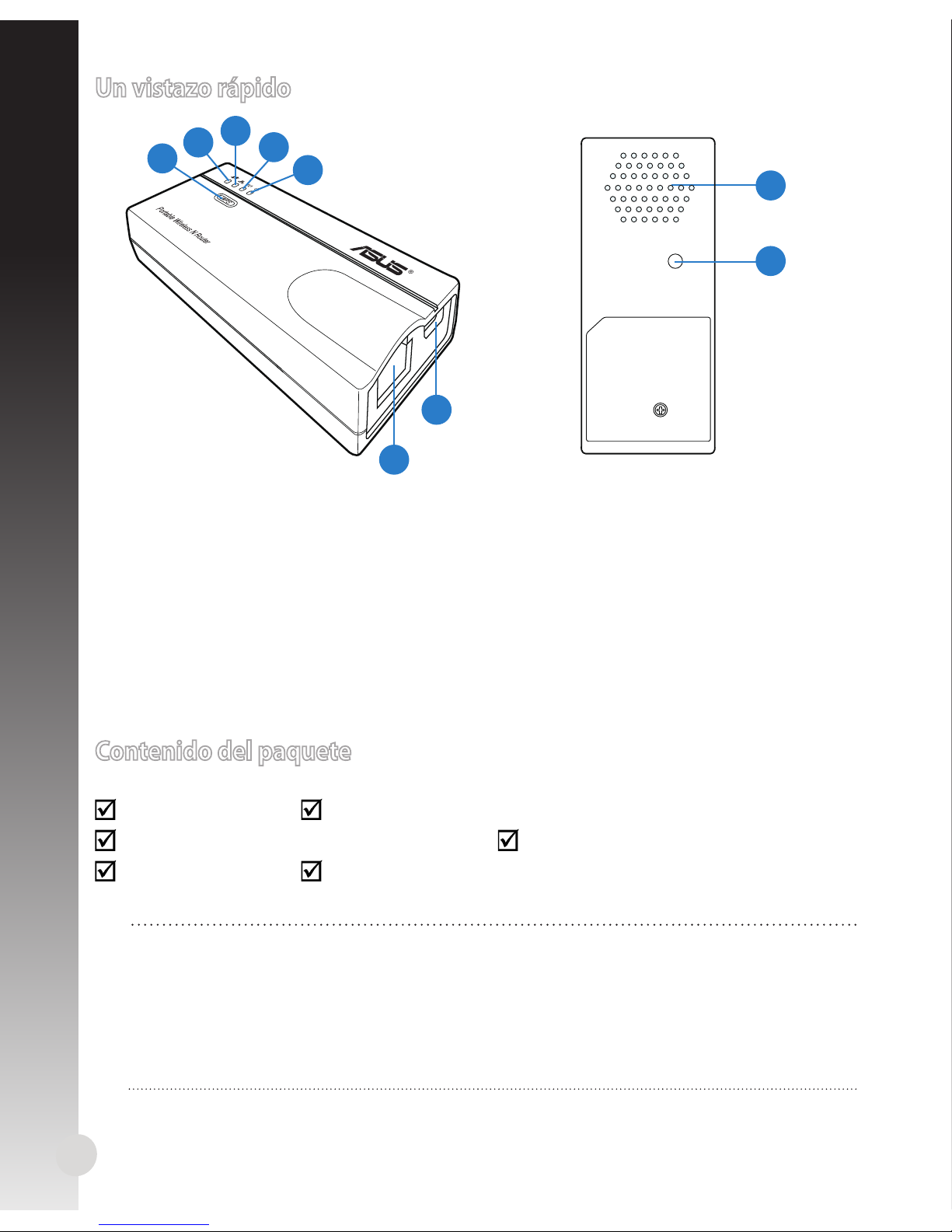

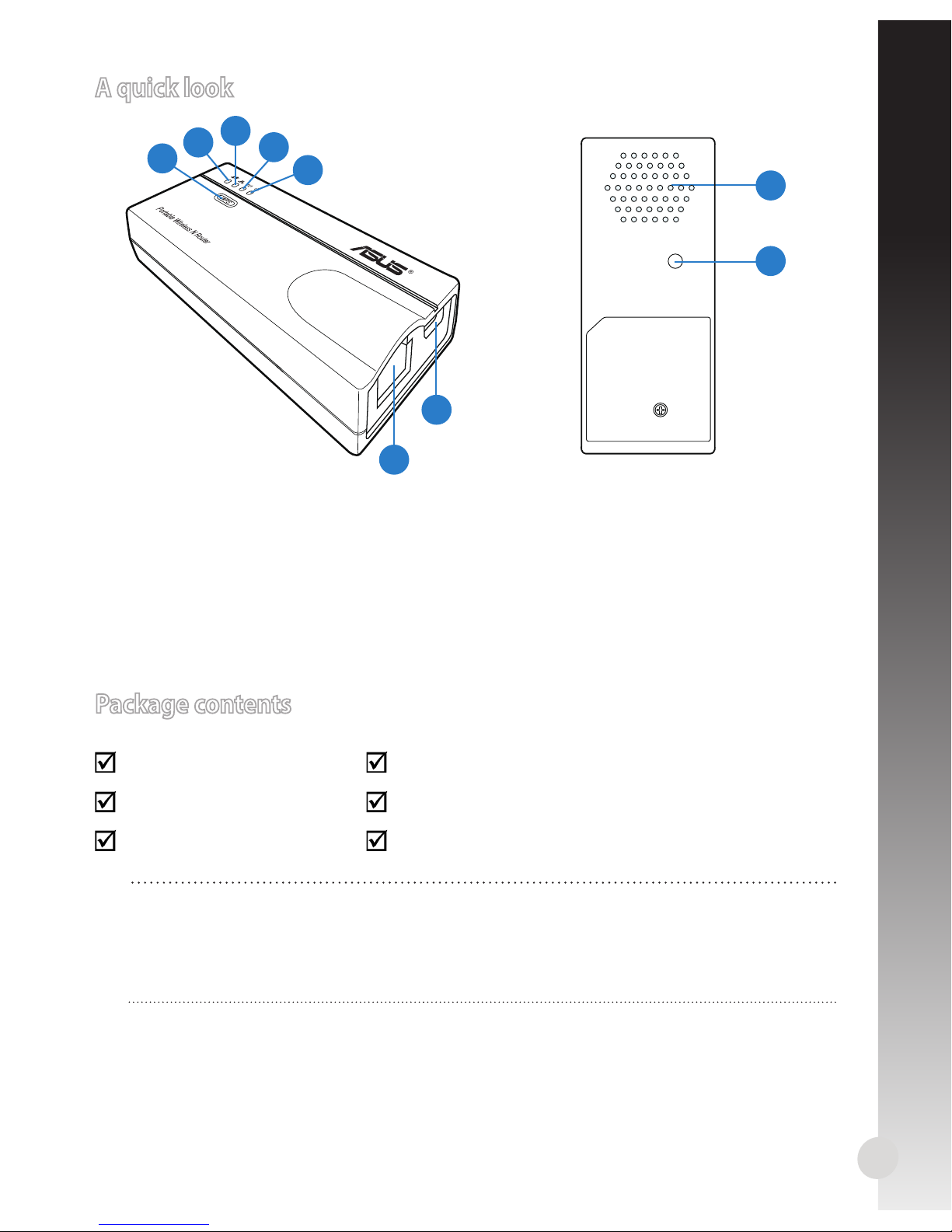

A quick look
Package contents
WL-330N Support CD (User Manual, utilities, GPL)
Micro USB power cord Quick Start Guide
Network cable Universal power adapter (110V ~ 240V)
NOTES:
• If any of the items is damaged or missing, contact your retailer.
• For more details on the WL-330N's functions and features, refer to the
user manual included in the support CD.
23
5
4
1
7
6
1) WPS button 6) DC in (micro USB) port
2) Link status LED 7) Ethernet port
3) Network LED 8) Air vent
4) Wireless LED 9) Restore button
5) Power LED
English
9
8

4
Operation modes
ASUS WL-330N provides ve operation modes: Wireless Router, Access Point
(AP), Hotspot (WiFi Account Sharing), Repeater, and Wireless Network Adapter.
NOTES:
• Use the Device Discovery utility in the support CD to get the WL-330N'sWL-330N's's
dynamic IP address.
• Before setting up the WL-330N to Hotspot, Repeater or Network AdapterWL-330N to Hotspot, Repeater or Network Adapterto Hotspot, Repeater or Network Adapter
mode, ensure that you connect the computer and the WL-330N using a
network cable.
• If you cannot switch modes successfully, reset the system to its factory
default settings through pressing the Restore button while the ASUS WL-
330N is ON.

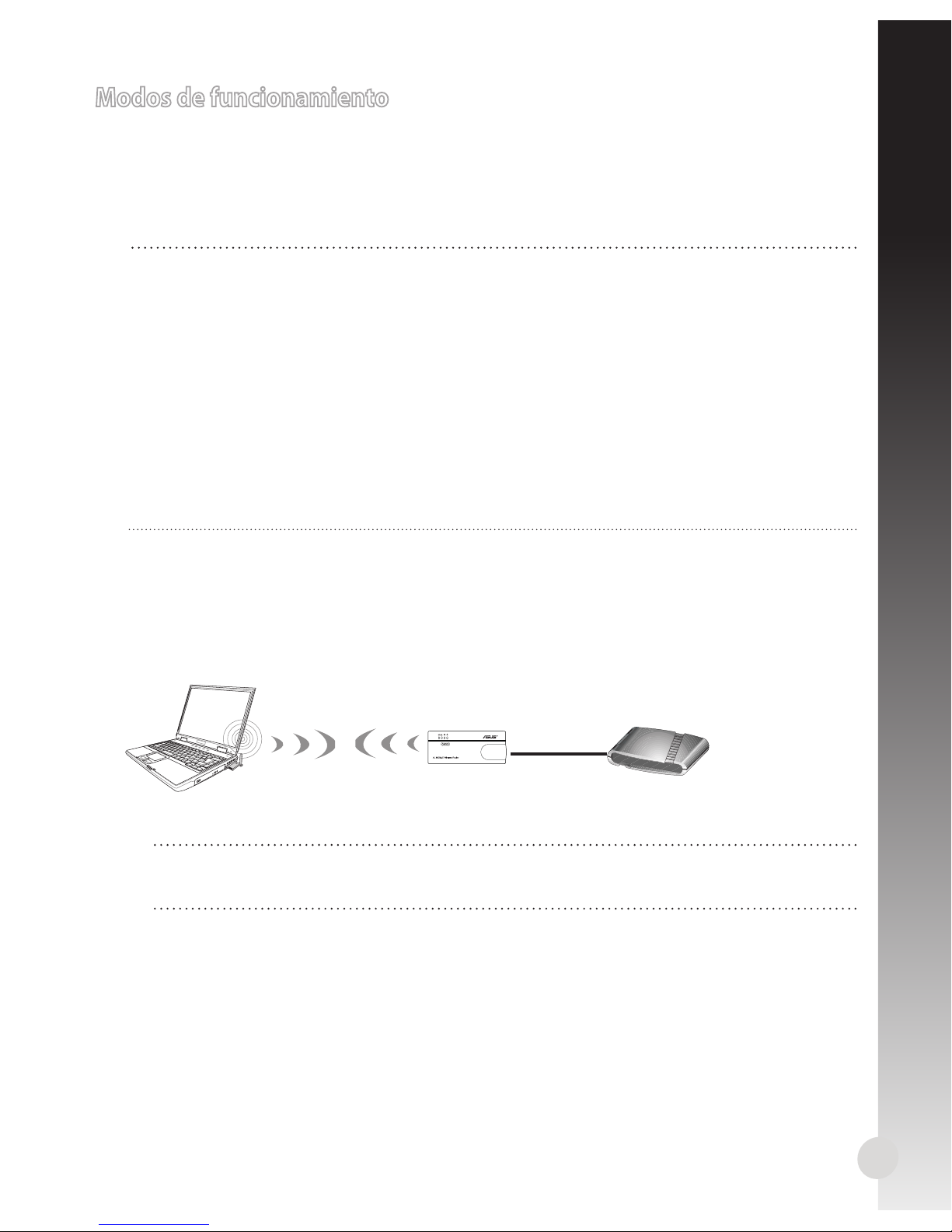

Wireless computer ADSL/Cable modem
WL-330N
Wireless Router mode
In the Router mode, connect the WL-330N to an ADSL or a cable modem, and
the network clients share an IP address for Internet connection. In this mode,
the WL-330N provides wireless signals, NAT, rewall, and IP sharing functions to
the wireless clients.
English

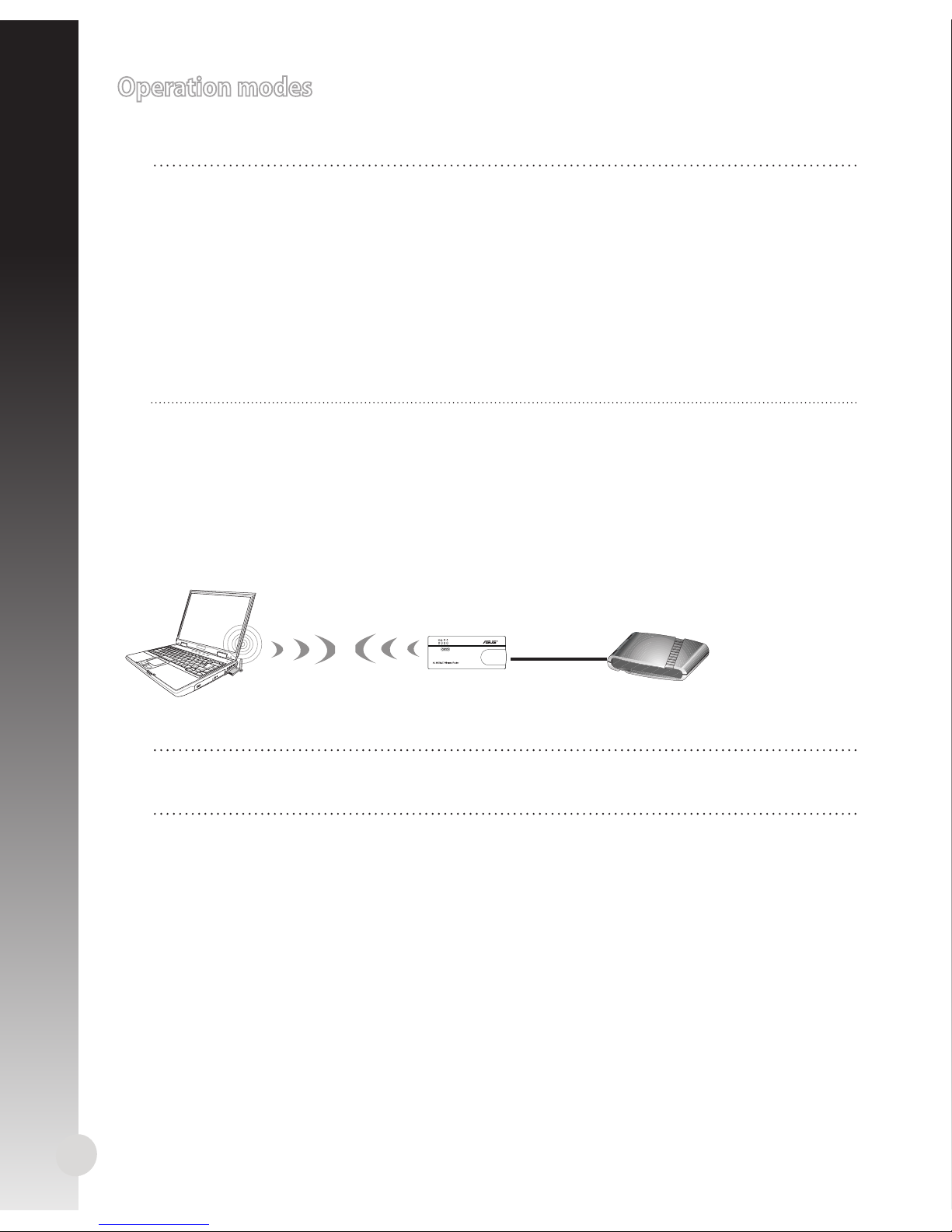

Access Point (AP) mode
In the Access Point (AP) mode, connect the WL-330N to an router using a
network cable and create a wireless network. In this mode, NAT, rewall, and IP
sharing functions are disabled.
NOTE: When the Link status LED is on, it indicates that a wireless
client has successfully connected to WL-330N.

5
Hotspot (WiFi Account Sharing) mode
In places with available WiFi signals, share the wireless signal to other WiFi
devices using only one WiFi service account.
Repeater mode
In the Repeater mode, connect WL-330N to an existing wired/wireless network
and extend your wireless network coverage.
WL-330N
Wireless computer
Wireless computer
English
Wireless computer WL-330N ADSL/Cable modem
Wired computer
WL-330N
Wireless computer
NOTE: When the Link status LED is on, it indicates that a wireless
client has successfully connected to WL-330N.
NOTE: When the Link status LED is on, it indicates that WL-330N has
successfully connected to Wi-Fi station.

6
English

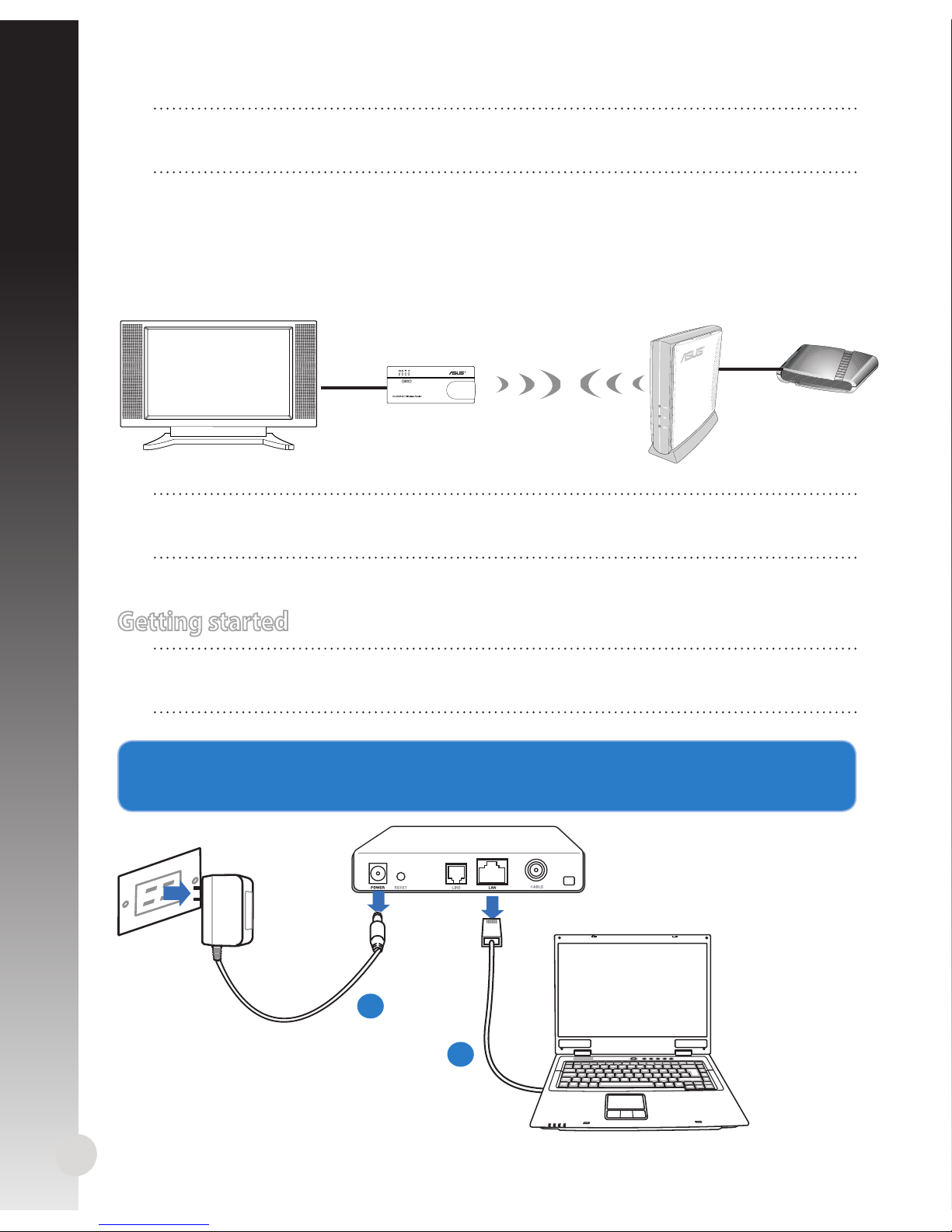

Getting started
1. Unplug and disconnect the wires/cables from your existing modem
setup.
NOTE: For Wireless Router mode, start from step 1. For other opera-
tion modes, start from step 2.

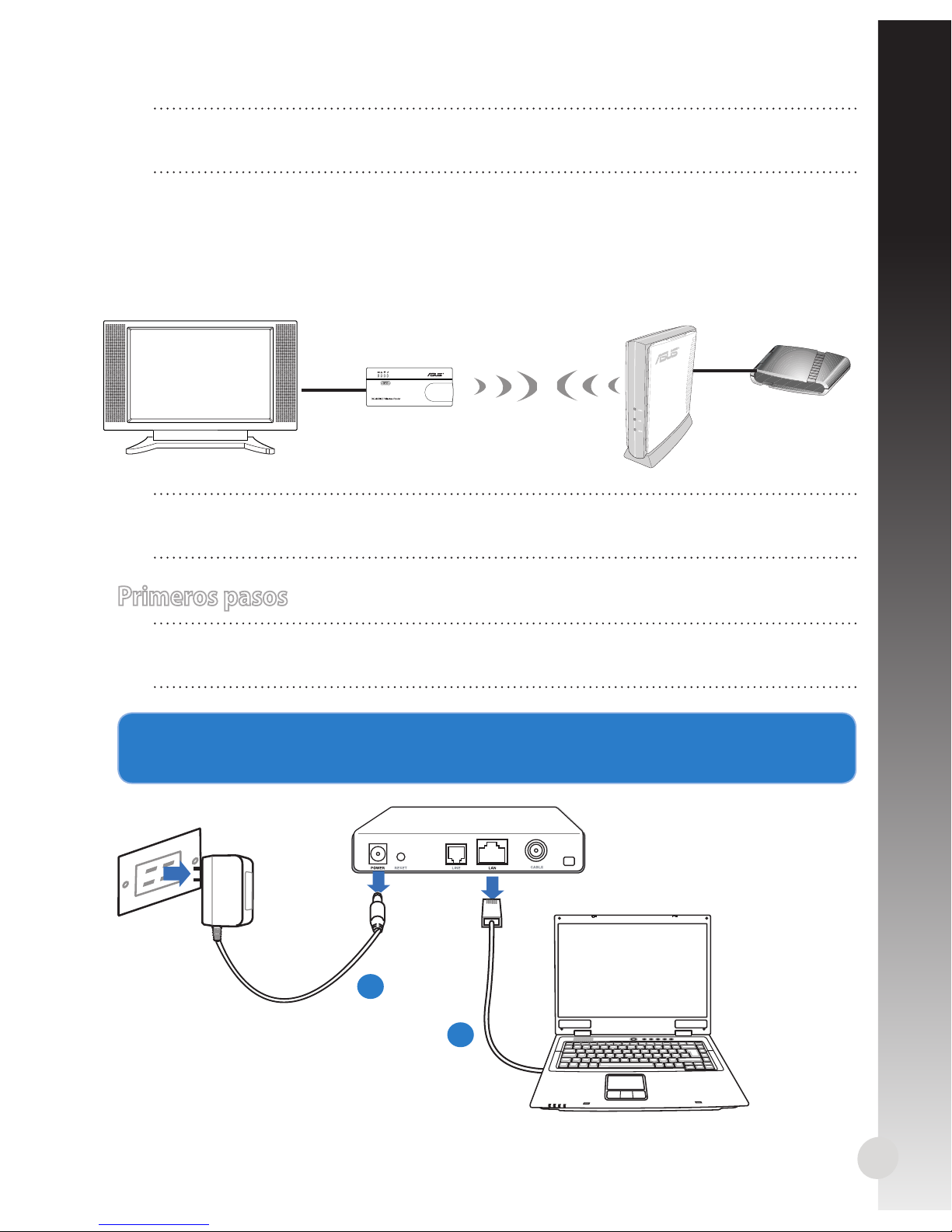

Wireless Network Adapter mode
In the Wireless Network mode, you can connect any Ethernet-enabled device
to your wireless home network via WL-330N. This mode is perfect for home
theater devices such as the Internet TV, TiVo, and Blu-ray player.
Modem
a
b
Internet TV
WL-330N ADSL/Cable
modem
NOTE: When the Link status LED is on, it indicates that WL-330N has
successfully connected to Wi-Fi station.
NOTE: When the Link status LED is on, it indicates that WL-330N has
successfully connected to Wi-Fi station.

7
English
a: Unplug the AC adapter from the power outlet and disconnect it from your
cable/ADSL modem.
b: Disconnect the network cable from your cable/ADSL modem.
1

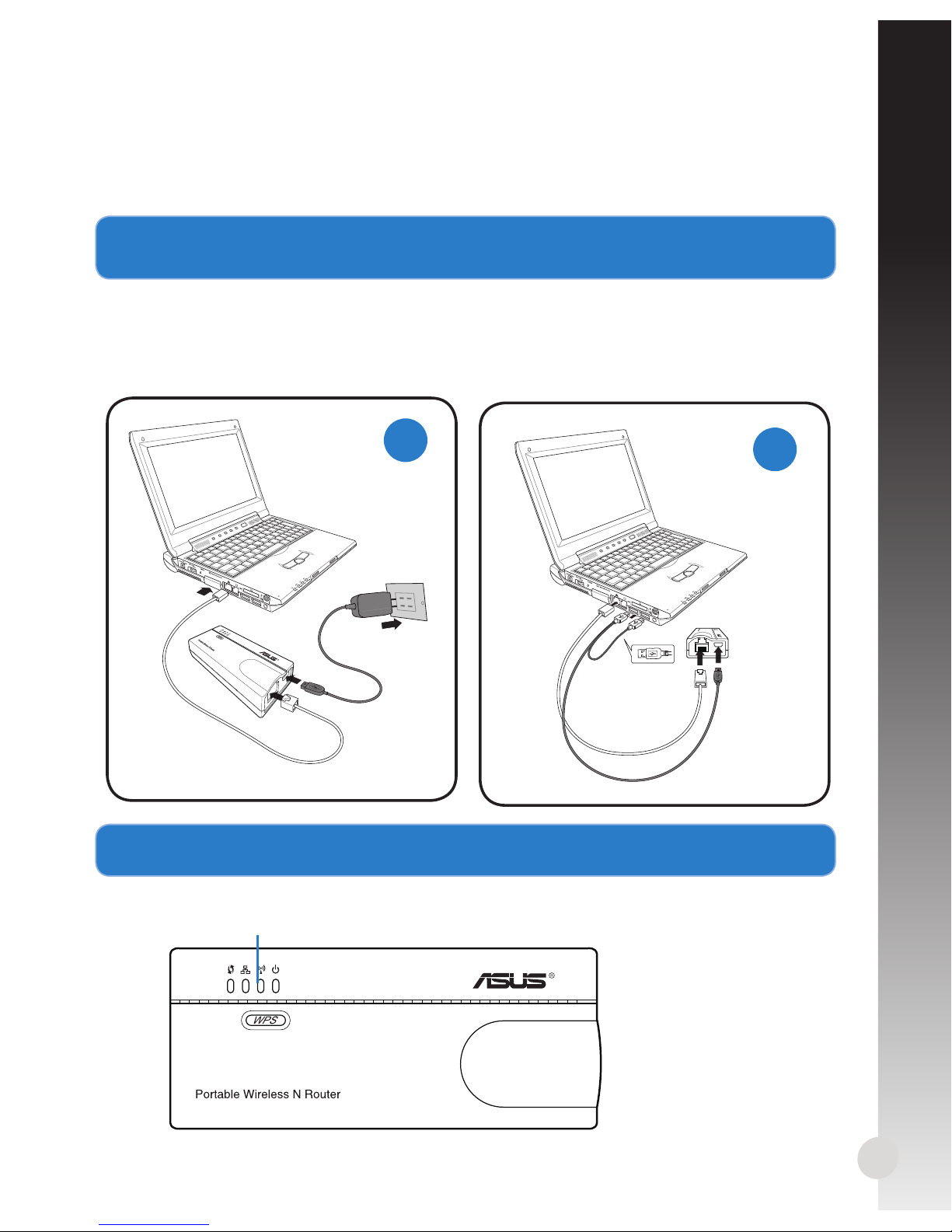

2. Connect and turn on WL-330N.
a: Using a network cable, connect your computer to the LAN port of the WL-
330N.
b: To power the WL-330N, use its power adapter (1) or its micro USB power
cord (2).
2
3. Log into WL-330N's web graphics user interface (web GUI).
a: Ensure that the wireless LED is blinking.
Wireless LED

8
English
c: From the web GUI, select the operation mode and congure its settings for
your wireless network setup.
NOTES:
• For more details. refer to the user manual included in the support CD.
• If the web GUI does not launch, refer to the Troubleshooting section.
b: In your web browser, key in 192.168.1.1. Key in admin as the default user-
name and password.
4. Set up the devices according to your selected operation mode.
IMPORTANT: Ensure that you unplug and disconnect the wires/cables
from your existing modem setup.

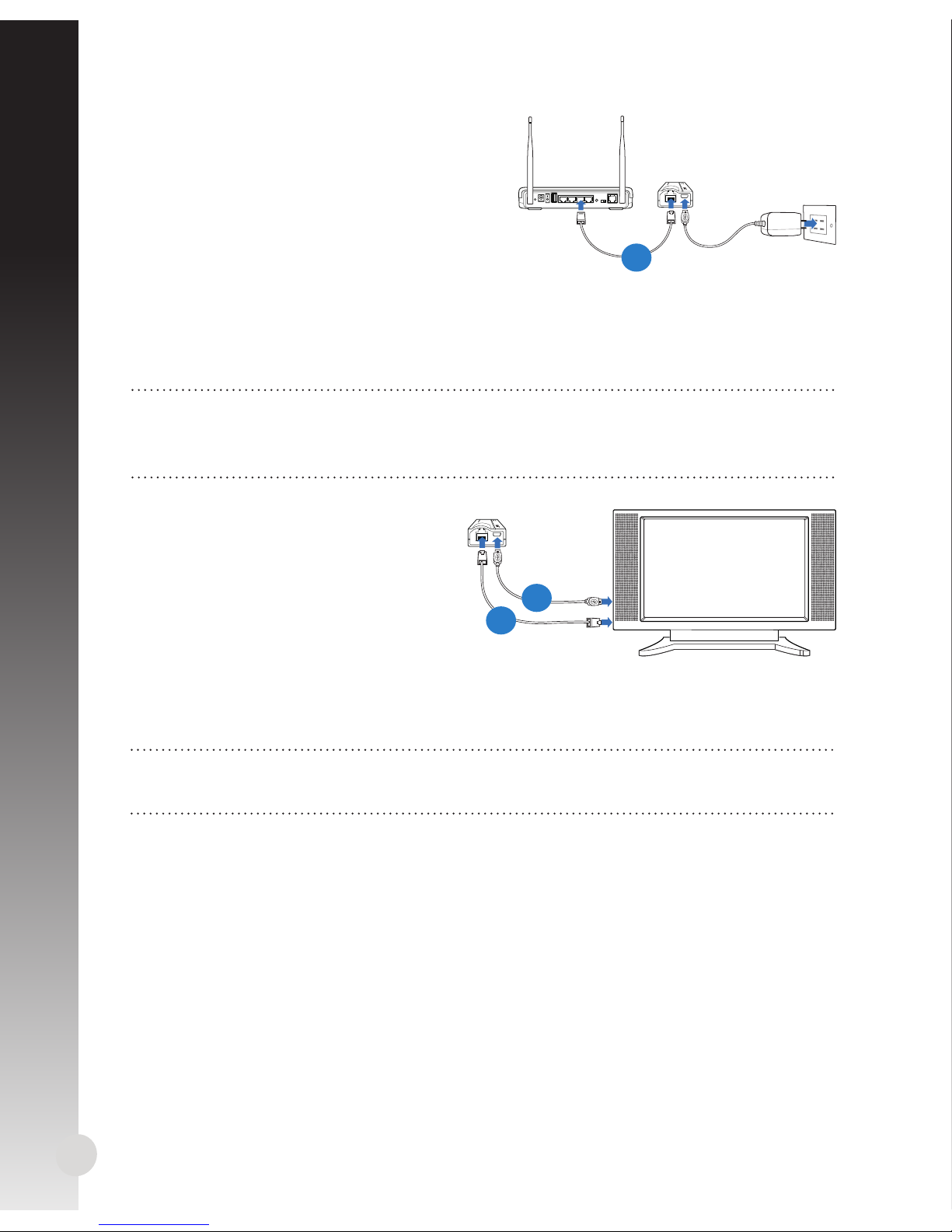

Wireless Router mode
a: Plug the modem's power adapter to a power source.
b: Using a network cable, connect the modem and WL-330N.
Modem
ab

9
English

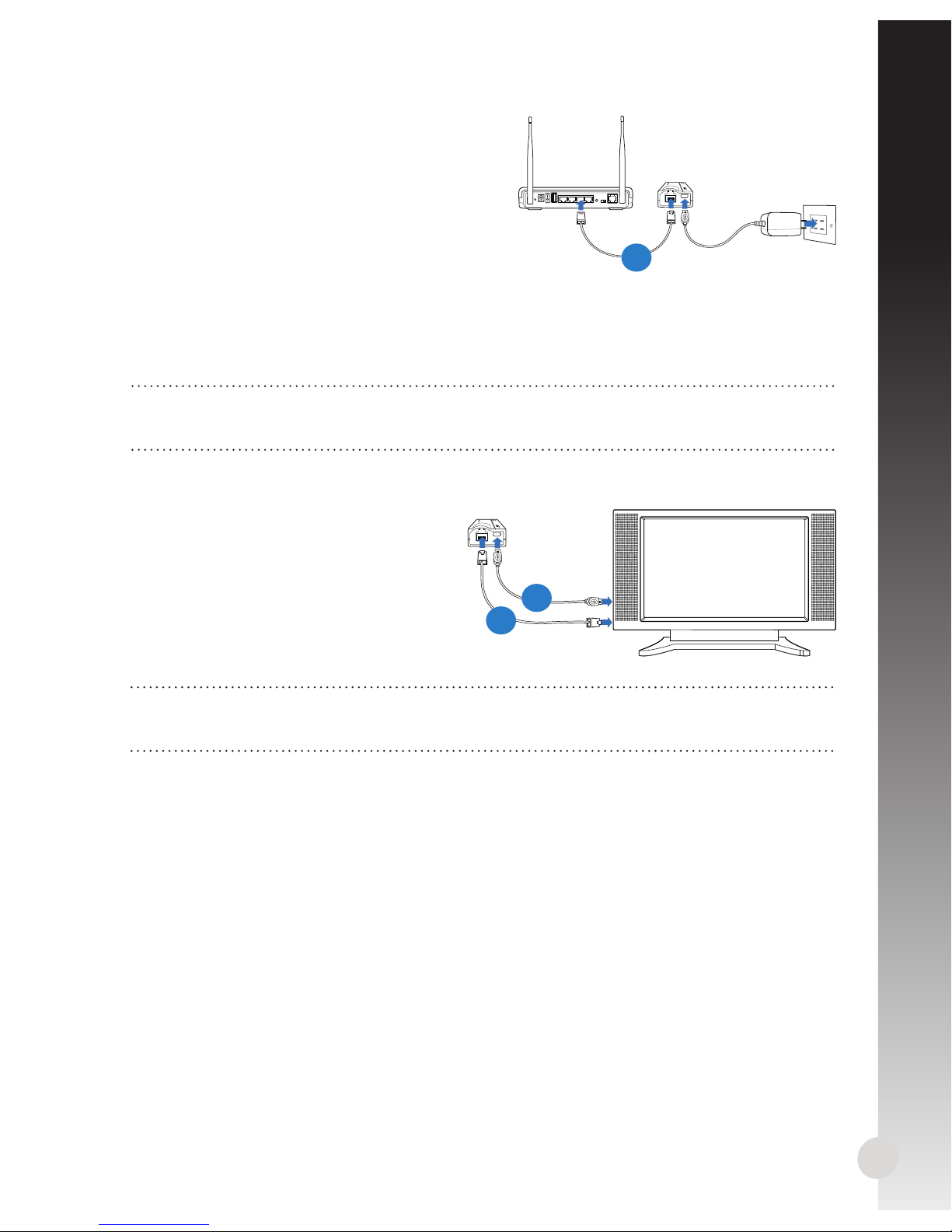

Access Point mode
a: Using a network cable, connect the
access point and WL-330N.
Repeater and Hotspot modes
Simply power on WL-330N using its power adapter or its micro USB power cord.
A network cable is not needed.
Wireless Network Adapter mode
a: Connect the micro USB power cord
to the Ethernet-enabled device
such as an Internet TV.
b: Use a network cable to connect
the Ethernet-enabled device and
WL-330N.
ANT ANTReset Power On/Off USB LAN4 LAN3 LAN2 LAN1 WPS On Off ADSL
a
a
b
NOTE: For more details on using the micro USB cord to power WL-
330N, refer to step 2 of the Getting started section.
NOTE: For more details on the operation modes, refer to the
Operation Modes section.

10
Frequently Asked Questions
Q1: I cannot access the web GUI to congure the WL-330N settings.
• Close all running web browsers and launch again.
• Follow the steps below to congure your computer settings based on its
operating system.
Windows 7
A. Disable the proxy server, if enabled.
1. Click Start > Internet Explorer to launch the web browser.
2. Click Tools > Internet options > Connections tab > LAN settings.
3. From the Local Area Network (LAN) Settings screen, untick Use a proxy
server for your LAN.
4. Click OK when done.
B. Set the TCP/IP settings to automatically obtain an IP address.
1. Click Start > Control Panel > Network and Internet > Network and Shar-
ing Center > Manage network connections.
2. Select Internet Protocol Version 4 (TCP/IPv4), then click Properties.
3. Tick Obtain an IP address automatically.
4. Click OK when done.
C. Disable the dial-up connection, if enabled.
1. Click Start > Internet Explorer to launch the browser.
2. Click Tools > Internet options > Connections tab.
3. Tick Never dial a connection.
4. Click OK when done.
Mac 10.5.8
A. Disable the proxy server, if enabled.
1. From the menu bar, click Safari > Preferences... > Advanced tab.
2. Click Change Settings... in the Proxies eld.
3. From the list of protocols, deselect FTP Proxy and Web Proxy (HTTP).
4. Click OK when done.
B. Set the TCP/IP settings to automatically obtain an IP address.
1. Click the Apple icon > System Preferences > Network.
2. Select Ethernet and select Using DHCP in the Congure eld.
English

11
3. Click Apply when done.
Q2: Network name or security keys are forgotten.
• Try setting up the wired connection and congure the the encryption set-
tings again.
• Press the Restore button for more than ve seconds to reset or restore the
system to its factory default settings.
• Factory default settings:
User name / Password:
admin / admin IP address: 192.168.1.1 SSID: ASUS
Q3: My wireless connection speed is only 75 Mbps.
• Check if your network card or your computer’s built-in wireless feature has
a 150 Mbps connection capability. Set the TCP/IP settings to automatically
obtain an IP address.
• By default, Wi-Fi certied n products are congured to operate using 20
MHz channels. To change the channel bandwidth from 20 MHz to 20/40
MHz and maximize the wireless throughput, go to Advanced Setting >
Wireless > General in your wireless router’s web GUI.
Q4: What should I do if the rmware upgrading process failed.
1. Unplug the WL-330N from the power source.
2. Hold the Restore button and simultaneously re-plug the WL-330N into the
power source. Release the Restore button when the power LED ashes
slowly, which indicates that the WL-330N is in rescue mode.
3. From your computer's desktop, click Start > All Programs > ASUS Utility >
WL-330N > Firmware Restoration.
English
SUPPORT HOTLINE
Area Hotline Number Support
Languages
Availability
USA/
Canada 1-812-282-2787 English Mon. to Fri. 8:30-12:00am EST
(5:30am-9:00pm PST)
Sat. to Sun.
9:00am-6:00pm EST
(6:00am-3:00pm PST)
Brazil 4003 0988 (Capital)
0800 880 0988
(demais localidades)
Portuguese Mon. to Fri.
9:00am-18:00

12

Español
Un vistazo rápido
23
5
4
1
7
6
9
8
1) Botón WPS 6) Puerto de entrada de CC (micro
USB)
2) LED Estado del enlace 7) Puerto Ethernet
3) LED de red 8) Ranuras de ventilación
4) LED inalámbrico 9) Botón Restaurar
5) LED de alimentación
Contenido del paquete
WL-330N CD de soporte (Manual/software de utilidad, GPL)
Cable de alimentación Micro USB Tarjeta de garantía
Cable de red Adaptador de alimentación universal (100V~240V)
NOTAS:
• Si cualquiera de los artículos falta o está dañado, póngase en contacto con
ASUS para realizar preguntas técnicas u obtener soporte técnico.
• Para obtener más detalles sobre las funciones y características del
enrutador inalámbrico, consulte el manual del usuario incluido en el CD de
soporte.

13
Español
Contenido del paquete
Wireless computer ADSL/Cable modem
WL-330N
modo Punto de acceso (PA)
En el modo Punto de acceso (PA), conecte el WL-330N a un enrutador
mediante un cable de red y cree una red inalámbrica. En este modo, las
funciones NAT, de rewall y de uso compartido de direcciones IP están
deshabilitadas.
NOTA: Cuando el LED de estado del enlace está encendido, indica que
un cliente inalámbrico se ha conectado correctamente a su WL-330N.
Modos de funcionamiento
ASUS WL-330N proporciona seis modos de funcionamiento: Wireless Router
(Enrutador inalámbrico), Access Point (AP) (Punto de acceso (AP)),Hotspot
(WiFi Account Sharing) (Zona con cobertura WiFi (uso compartido de cuentas
WiFi)), Repeater (Repetidor) y Wireless Network Adapter (Adaptador de red
inalámbrico).
NOTAS:
• Emplee la utilidad Device Discovery (Detección de dispositivos) que se
encuentra en el CD de soporte para obtener la dirección IP dinámica del
enrutador.
• Antes de congurar el enrutador y inalámbrico en los modos Zona con
cobertura WiFi, Repetiros o Adaptador de red, asegúrese de conectar el
equipo y el WL-330N mediante un cable de red.
• Si no puede cambiar los modos correctamente, restablezca los valores
predeterminados de fábrica de toda la conguración manualmente
presionando el botón“Restaurar”del dispositivo ASUS WL-330N mientras
este esté ENCENDIDO.
Modo Enrutador inalámbrico
En el modo Enrutador, conecte el WL-330N a un módem ADSL o de cable y los
clientes de red compartirán una dirección IP para la conexión a Internet. En este
modo, el WL-330N proporciona señales inalámbricas y funciones NAT, de rewall y
de uso compartido de direcciones IP a los clientes inalámbricos.

14
Español
Modo Zona con cobertura WiFi (uso compartido de cuentas WiFi)
En lugares con señales WiFi disponibles, comparta la señal inalámbrica con
otros dispositivos WiFi utilizando solamente una cuenta de servicio WiFi.
Modo Repetidor
En el modo Repetidor, conecte el WL-330N a una red cableada o inalámbrica
existente y extienda la cobertura de la red inalámbrica.
WL-330N
Wireless computer
Wireless computer
Wireless computer WL-330N ADSL/Cable modem
Wired computer
WL-330N
Wireless computer
NOTA: Cuando el LED de estado del enlace está encendido, indica que
un cliente inalámbrico se ha conectado correctamente a su WL-330N.
NOTA: Cuando el LED de estado del enlace está encendido, indica que
su WL-330N se ha conectado a la estación Wi-Fi correctamente.

15
Español
Primeros pasos
1. Desenchufe y desconecte los cables/conductores de la instalación
de módem existente.
NOTA: Para el modo WL-330N, empiece desde el paso 1. Para otros
modos de funcionamiento, comience desde el paso 2.
Modo Adaptador de red inalámbrico
En el modo Red inalámbrica, puede conectar cualquier dispositivo con
funcionalidad Ethernet a su red doméstica inalámbrica a través del WL-330N.
Este modo es perfecto para dispositivos de cine en casa como por ejemplo TV a
través de Internet, TiVo y reproductores Blu-ray.
Modem
a
b
Internet TV
WL-330N ADSL/Cable
modem
NOTA: Cuando el LED de estado del enlace está encendido, indica que
su WL-330N se ha conectado a la estación Wi-Fi correctamente.
NOTA: Cuando el LED de estado del enlace está encendido, indica que
su WL-330N se ha conectado a la estación Wi-Fi correctamente.

16
Español
English
a: Desenchufe el adaptador de CA de la red eléctrica y desconéctelo del
módem por cable/ADSL.
b: Desconecte el cable de red del módem por cable/ADSL.
1
2. Conecte y encienda el WL-330N.
a: Use el cable de red para conectar el equipo a un puerto LAN del router
inalámbrico.
b: Para proporcionar alimentación al WL-330N, utilice su adaptador de alimen-
tación (1) o su cable de alimentación micro USB (2).
2
3. Inicie sesión en la interfaz gráca del usuario (GUI) Web del WL-330N.
a: Asegúrese de que el LED de conexión inalámbrica parpadea.
Wireless LED

17
Español
c: En la interfaz gráca del usuario Web, seleccione el modo de
funcionamiento y dena la conguración del mismo para los parámetros de
red inalámbrica.
NOTAS:
• Para obtener más detalles, consulte el manual del usuario incluido en el
CD de soporte.
• Si la interfaz gráca del usuario Web no se inicia, consulte la sección
Solucionar problemas.
b: En el explorador web, escriba 192.168.1.1. Escriba admin como nombre de
usuario y contraseña predeterminados.
4. Congure los dispositivos conforme al modo de funcionamiento seleccionado.
IMPORTANTE: Asegúrese de desenchufar y desconectar los cables de
la conguración de módem existente.
Modo Enrutador inalámbrico
a: Enchufe del adaptador de alimentación del módem a una fuente de
alimentación.
b: Mediante un cable de red, conecte el módem y el WL-330N.
Modem
ab

18
Español
English
Modo Punto de acceso
a: Mediante un cable de red, conecte el
punto de acceso y el WL-330N.
Modos Repetir y Zona con cobertura WiFi
Simplemente proporcione alimentación al WL-330N mediante su adaptador de
alimentación o su cable de alimentación micro USB. No se necesita cable de red.
Modo Adaptador de red inalámbrico
a: Conecte el cable de alimentación
micro USB al dispositivo con
funcionalidad Ethernet, como
por ejemplo un dispositivo con
televisión a través de Internet.
b: Utilice un cable de red para
conectar el dispositivo con funcionalidad
Ethernet y el WL-330N.
ANT ANTReset Power On/Off USB LAN4 LAN3 LAN2 LAN1 WPS On Off ADSL
a
a
b
NOTA: Para obtener más detalles sobre el uso del cable micro USB
para proporcionar alimentación al WL-330N, consulte el paso 2 de la
sección Procedimientos iniciales.
NOTA: Para obtener más detalles sobre los modos de funcionamiento,
consulte la sección Modos de funcionamiento.

19
Español
Solución de problemas
P1: No puedo acceder a la interfaz GUI web para configurar los parámetros del
router inalámbrico.
• Cierre todos los exploradores web en ejecución e inicie de nuevo uno de ellos.
• Siga los pasos descritos a continuación para congurar el equipo según el sistema
operativo instalado.
Windows 7
A. Deshabilite el servidor proxy si se encuentra habilitado.
1. Haga clic en Start (Inicio) > Internet Explorer para iniciar el explorador web.
2. Haga clic en Tools (Herramientas) > Internet options (Opciones de Internet) >
cha Connections (Conexiones) > LAN settings (Conguración de LAN).
3. En la pantalla Local Area Network (LAN) Settings (Conguración de la red deEn la pantalla Local Area Network (LAN) Settings (Conguración de la red deEn la pantalla Local Area Network (LAN) Settings (Conguración de la red de
área local (LAN)), desactive la opción Use a proxy server for your LAN (Usar
un servidor proxy para la LAN).
4. Haga clic en OK (Aceptar) cuando haya terminado.
B. Establezca la conguración TCP/IP del equipo para que reciba una dirección IP
automáticamente.
1. Haga clic en Start (Inicio) > Control Panel (Panel de control) > Network
and Internet (Red e Internet) > Network and Sharing Center (Centro de
redes y de recursos compartidos) > Manage network connections (Admi-
nistrar conexiones de red).
2. Seleccione Internet Protocol Version 4 (TCP/IPv4) (Protocolo de Internet
versión 4 (TCP/IPv4)) y haga clic en Properties (Propiedades).
3. Active la opción Obtain an IP address automatically (Obtener una dirección IP
automáticamente).
4. Haga clic en OK (Aceptar) cuando haya terminado.
C. Deshabilite todas las conexiones de acceso telefónico, si hay alguna habilitada.
1. Haga clic en Start (Inicio) > Internet Explorer para iniciar el explorador web.
2. Haga clic en Tools (Herramientas) > Internet options (Opciones de Inter-
net) > cha Connections (Conexiones).
3. Active la opciónActive la opciónActive la opción Never dial a connection (No marcar nunca una conexión).
4. Haga clic en OK (Aceptar) cuando haya terminado.
Mac 10.5.8
A. Deshabilite el servidor proxy si se encuentra habilitado.
1. En la barra de menús, haga clic enEn la barra de menús, haga clic enEn la barra de menús, haga clic en Safari > Preferences... (Preferencias...) >
cha Advanced (Avanzado).
2. En el campo Proxies, haga clic en Change Settings... (Cambiar ajustes...).
3. En la lista de protocolos, anule la selección de los elementos FTP Proxy
(Proxy de FTP) y Web Proxy (HTTP) (Proxy de web (HTTP).
4. Haga clic en OK (Aceptar) cuando haya terminado.
B. Establezca la conguración TCP/IP del equipo para que reciba una direc-
ción IP automáticamente.
1. Haga clic en el icono de Apple > System Preferences (Preferencias del Sistema) >
Network (Red).
2. Seleccione Ethernet y, a continuación, Using DHCP (Usar DHCP) en el campo Congu-
re (Congurar).
3. Haga clic en Apply (Aplicar)Aplicar) cuando haya terminado.P2: He olvidado elP2: He olvidado el

20
Español
nombre de la red o las claves de seguridad.P2: He olvidado el nombre de la
red o las claves de seguridad.
• Intente establecer una conexión por cable para cambiar la conguración de
los parámetros de cifrado.
• Mantenga pulsado el botón Reset durante más de cinco segundos para
restablecer o restaurar la conguración del sistema a sus valores
predeterminados de fábrica.
• Valores predeterminados de fábrica:
Nombre de usuario/
contraseña: admin/ admin Dirección IP:
192.168.1.1
Identicador
SSID: ASUS
P3: La velocidad de mi conexión inalámbrica que es solamente de 75 Mbps.
• Compruebe si su tarjeta de red o la función inalámbrica integrada de su
equipo tiene una capacidad de conexión de 150 Mbps.B. Set the TCP/IP
settings to automatically obtain an IP address.
• De forma predeterminada, los productos Wi-Fi con certicación n se entregan
congurados para funcionar empleando canales de 20 MHz. Para cambiar el
ancho de banda de los canales de 20 MHz a 20/40 MHz y maximizar la veloci-
dad de la conexión inalámbrica, acceda a Advanced Setting (Conguración
avanzada) > Wireless (Conexión inalámbrica) > General en la interfaz GUI
web del router inalámbrico.
P4: ¿Qué debo hacer si el proceso de actualización del rmware da error?
1. Desenchufe el WL-330N de la fuente de alimentación.
2. Mantenga presionado el botón Restaurar mientras, al mismo tiempo enchufa
el WL-330N en la fuente de alimentación. Suelte el botón Restaurar cuando el
LED de alimentación parpadee lentamente, lo que indica que el WL-330N se
encuentra en el modo de rescate.
3. En el escritorio del equipo, haga clic en Start (Inicio) > All Programs (Todos
los programas) > ASUS Utility (Utilidad ASUS) > WL-330N > Firmware
Restoration (Restauración del rmware).
LÍNEA TELEFÓNICA DE SOPORTE TÉCNICO
Área Número de
teléfono
Idiomas
admitidos
Horario
EE.UU./
Canadá 1-812-282-2787 Inglés Lunes a viernes
En 08:30-12:00 EST
(05:30-21:00 PST)
Sábado y domingo
9:00am-6:00pm EST
(6:00am-3:00pm PST)
Brasil 4003 0988 (Capital) Portugués Lunes a viernes
9:00am-6:00pm0800 880 0988
(resto de
localidades)
