AsVIVA RedNeck GD6 User manual

INHALTSVERZEICHNIS
GEWÄHRLEISTUNGSBESTIMMUNGEN ........................................................3
TEILELISTE ........................................................................................................4
ZUSAMMENBAU ................................................................................................9
GEWÄHRLEISTUNGSRECHT.........................................................................15
TABLE OF CONTENT
WARRANTY TERMS.........................................................................................16
PARTS LIST .......................................................................................................17
ASSEMBLY ........................................................................................................22
WARRANTY DEVICE........................................................................................28

33
GEWÄHRLEISTUNGSBESTIMMUNGEN
WICHTIG
Nur die Originalverpackung gewährleistet einen ausreichenden Transportschutz des Gerätes und sollte
deshalb mindestens in der gesetzlichen Rückgabezeit aufbewahrt werden.
Für unsere Geräte leisten wir die gesetzliche Gewährleistung von 2 Jahren.
Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe
der Kundennummer bzw. Rechnungsnummer an Ihren Händler
oder direkt an uns.
Unsere Serviceadresse: [email protected]
Damit Ihnen unsere Service-Mitarbeiter optimal weiterhelfen können,
beachten Sie bitte folgende Vorgehensweise:
1. Ist ein bestimmtes Teil beschädigt?
Teilen Sie uns bitte anhand der Teileiste die genaue Teilenummer mit.
2. Liegt eine Störung beim Gerät vor?
Sollten Sie die Möglichkeit einer Videoaufnahme z.B. Handykamera haben,
nehmen Sie die Störung auf und senden uns das VIdeo- oder Bildmaterial zu.
FITNESS WELLNESS E-BIKE
D-41542 Dormagen
E-Mail: [email protected]
Internetadresse: http://www.asviva.de

4
TEILELISTE

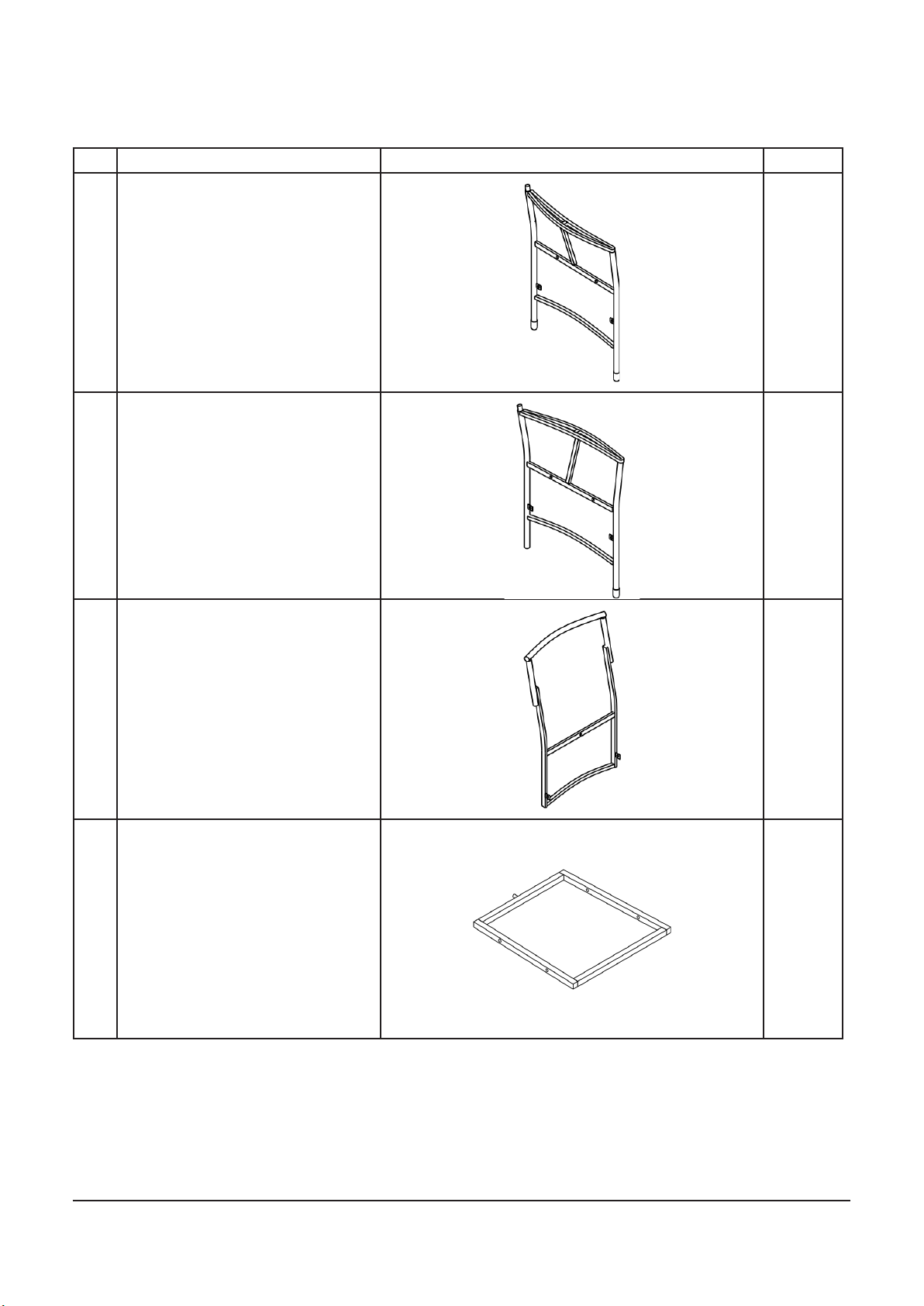

Nr. Beschreibung Skizze Menge
A Rechter Rahmen 8 St.
B Linker Rahmen 8 St.
C Rückenlehne 8 St.
D Sitzrahmen 8 St.

5

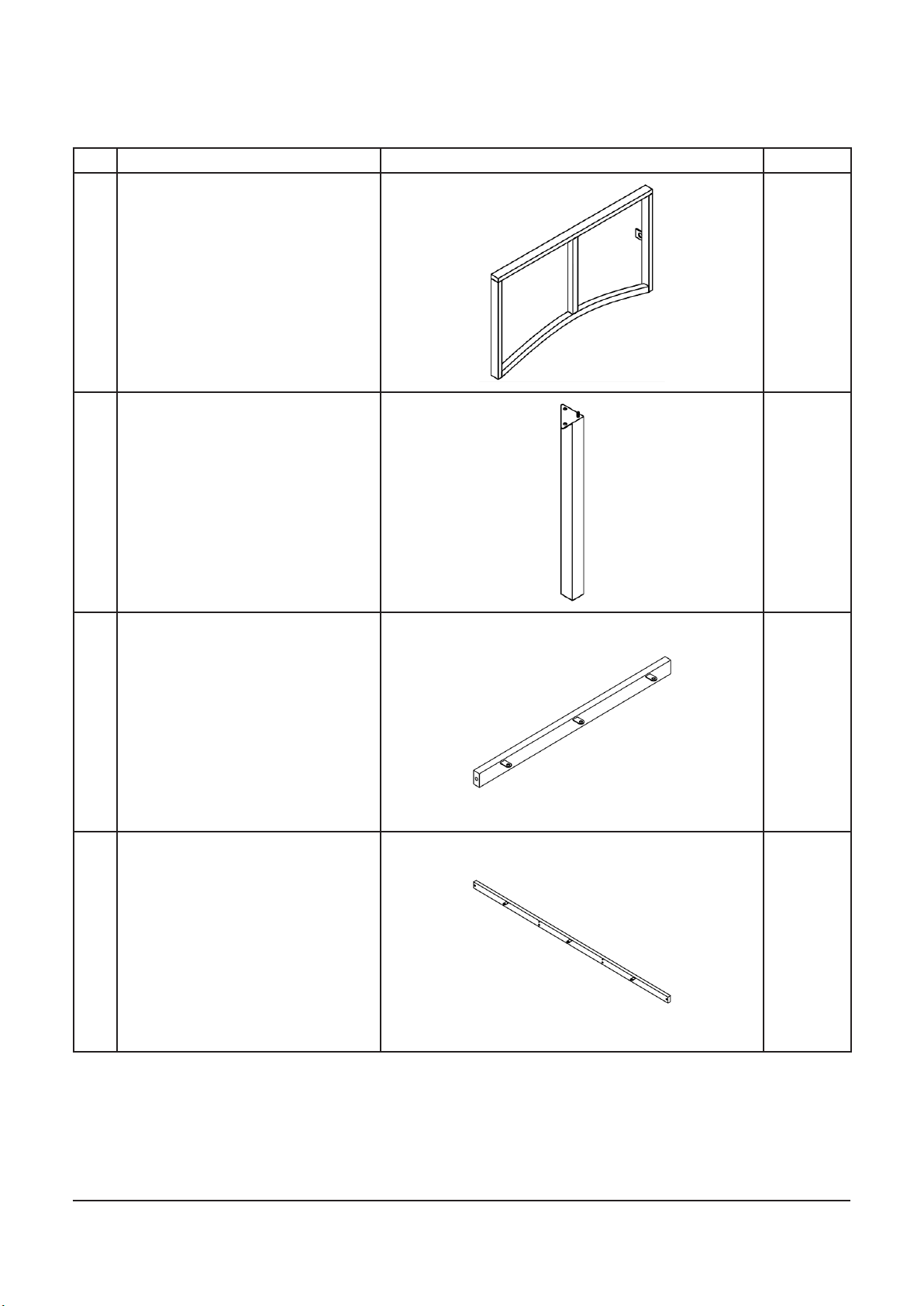

Nr. Beschreibung Skizze Menge
E Stuhlfrontplatte 8 St.
F Tischbein 4 St.
GKurzer Tischplattenrahmen 2 St.
HLange Tischplatte 2 St.

6

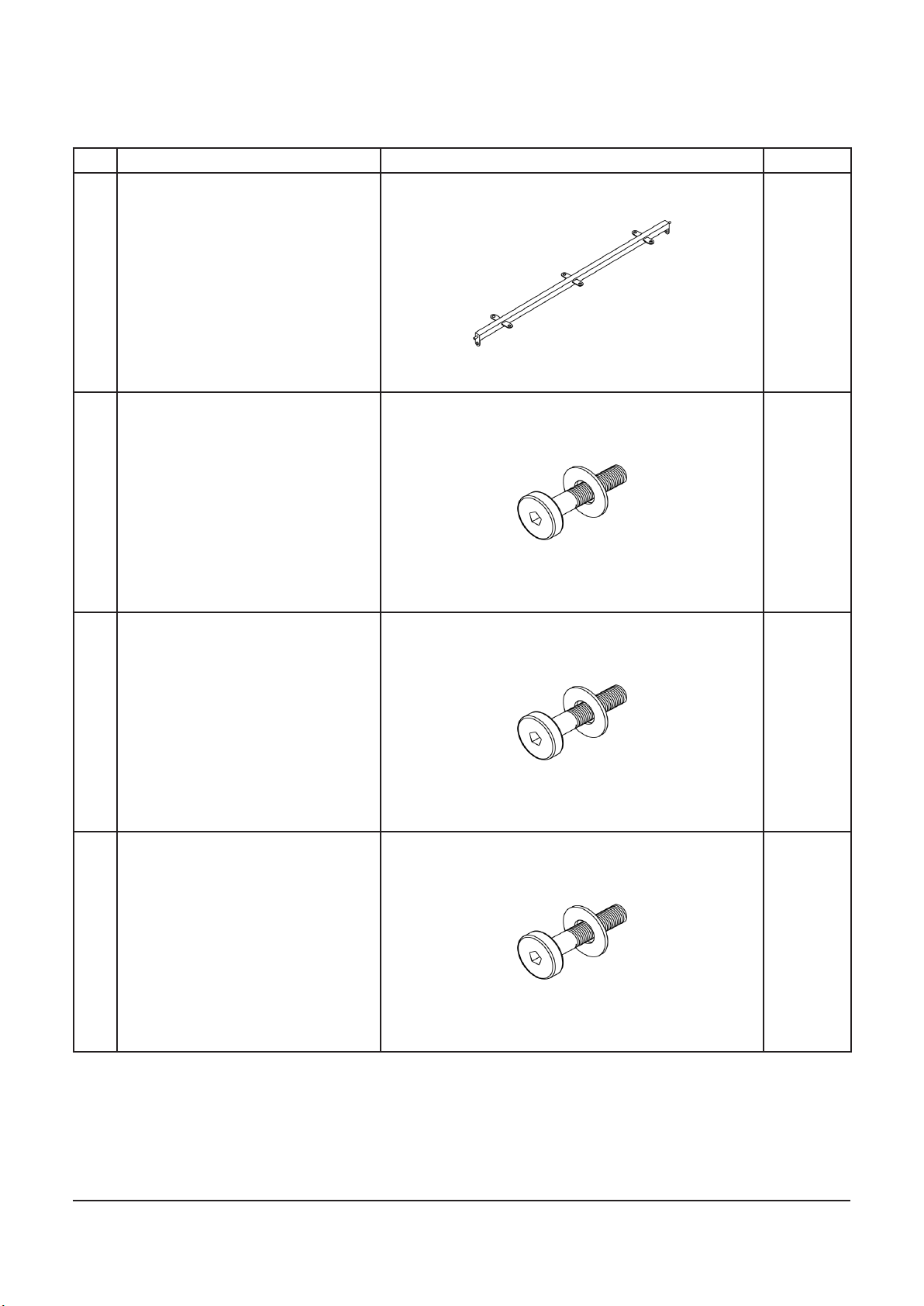

Nr. Beschreibung Skizze Menge
IMittlerer Tischrahmen 2 St.
1 M6 x 50 40 St.
2 M6 x 25 48 St.
3 M6 x 30 8 St.

7
Nr. Beschreibung Skizze Menge
4 M6 x 45 8 St.
5 Tisch Glasplatte 3 St.
6 Verbindungsteil 84 St.
7 Sitzkissen 8 St.

8
Nr. Beschreibung Skizze Menge

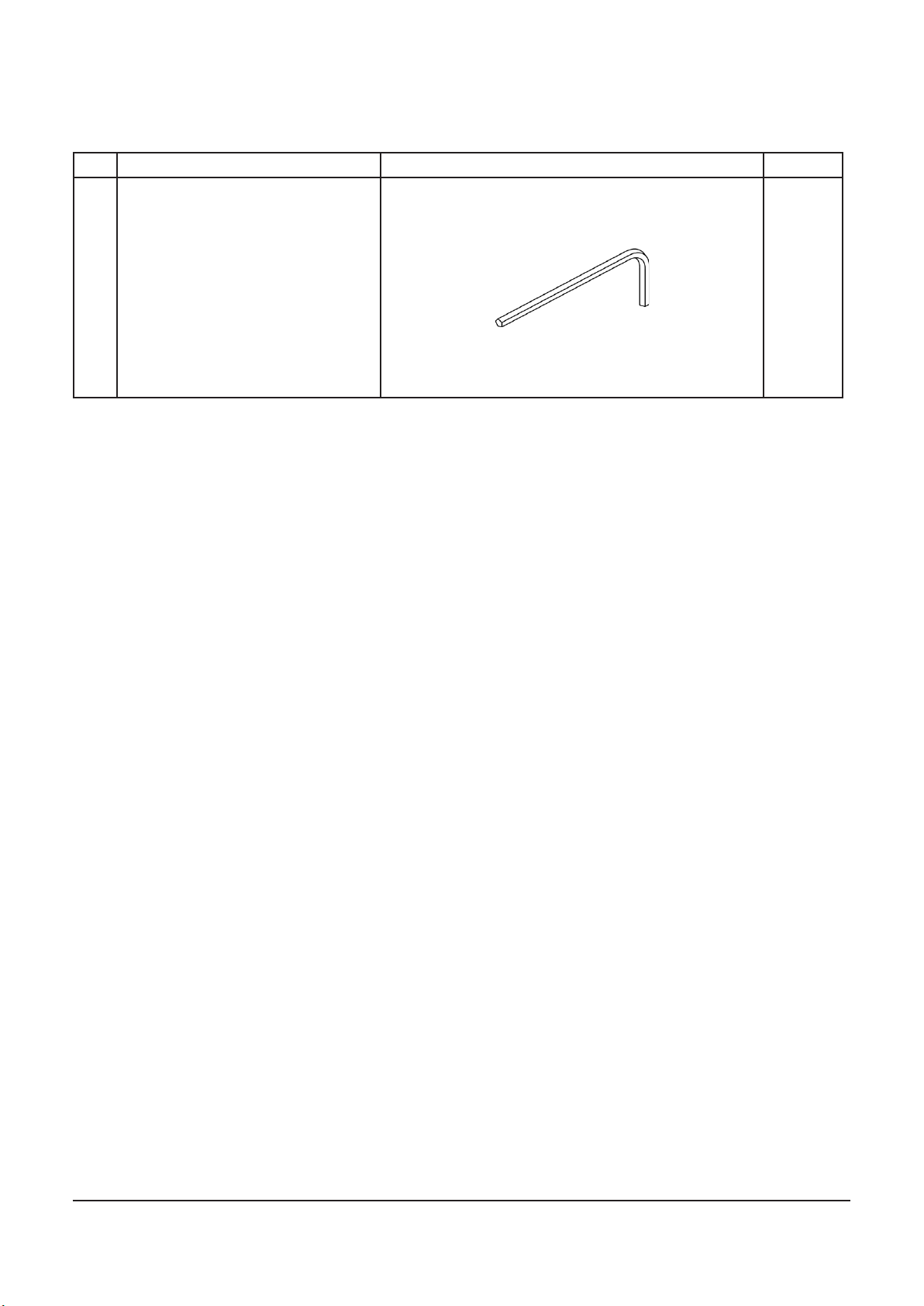

8 Inbusschlüssel 1 St.

9
ZUSAMMENBAU
WARNUNG!
Gehen Sie äußerst sorgfältig mit den Teilen um. Unkorrekte Montage kann Verletzungen
hervorrufen.
WICHTIG:
Bitte beachten Sie, dass zunächst alle Schrauben von Hand leicht eingelegt werden müssen.
Drehen Sie die Schraube 2 – 3-mal, so dass die Schraube sich selbst festhält, jedoch die
Teile noch nicht fest miteinander verbunden sind.
Erst wenn alle Teile auf diese Weise miteinander verbunden wurden, sollten Sie die
Schrauben leicht anziehen.
Da es sich hier um handgefertigte Gartenmöbel handelt, sind kleine Abweichungen bei den
Bohrungen oder Schweißverbindungen möglich, so dass es durch diese Handhabung
kompensiert werden kann.
Stellen Sie Ihren Stuhl oder Tisch auf eine gerade Oberäche und legen Sie vorsichtig ein
wenig Gewicht darauf um es richtig auszurichten. Bitte nutzen Sie hierfür dem mitgelieferten
Sitzkissen. Bitte darauf achten, dass alle Standfüße den Boden berühren und der Stuhl /
Tisch nicht wackelt. Sobald das gegeben ist, bitte alle Schrauben fest anziehen.
Ihr neues Produkt wurde handgefertigt.
Kleine Unregelmäßigkeiten werden als
Qualitätsmerkmal anstatt als Grund einer
Beschwerde angesehen.
Tip:
Den Inbussschlüssel immer vollständig in die
Kerbe einführen, um den Schraubenkopf
nicht zu überdrehen.
Was Sie nicht tun sollten
- Sollte ein Teil vom Stuhl oder Tisch fehlen,
wird dringend von dessen Nutzung
abgeraten.
- Benutzen Sie keine elektronischen
Werkzeuge um es zu montieren. Hierdurch
können die Schrauben überdreht werden.

10
SCHRITT 1
Verbinden Sie die Rückenlehne ( C ) und den rechten Rahmen ( A ) mit den M6 x 25 ( 2 )
Schrauben und dem Verbindungsteil ( 6 ).
SCHRITT 2
Verbinden Sie die Teile von Schritt 1 mit dem Sitzrahmen ( D ). Nehmen Sie hierfür M6 x 50 ( 1 )
Schrauben und die Verbindungsteile ( 6 )

11

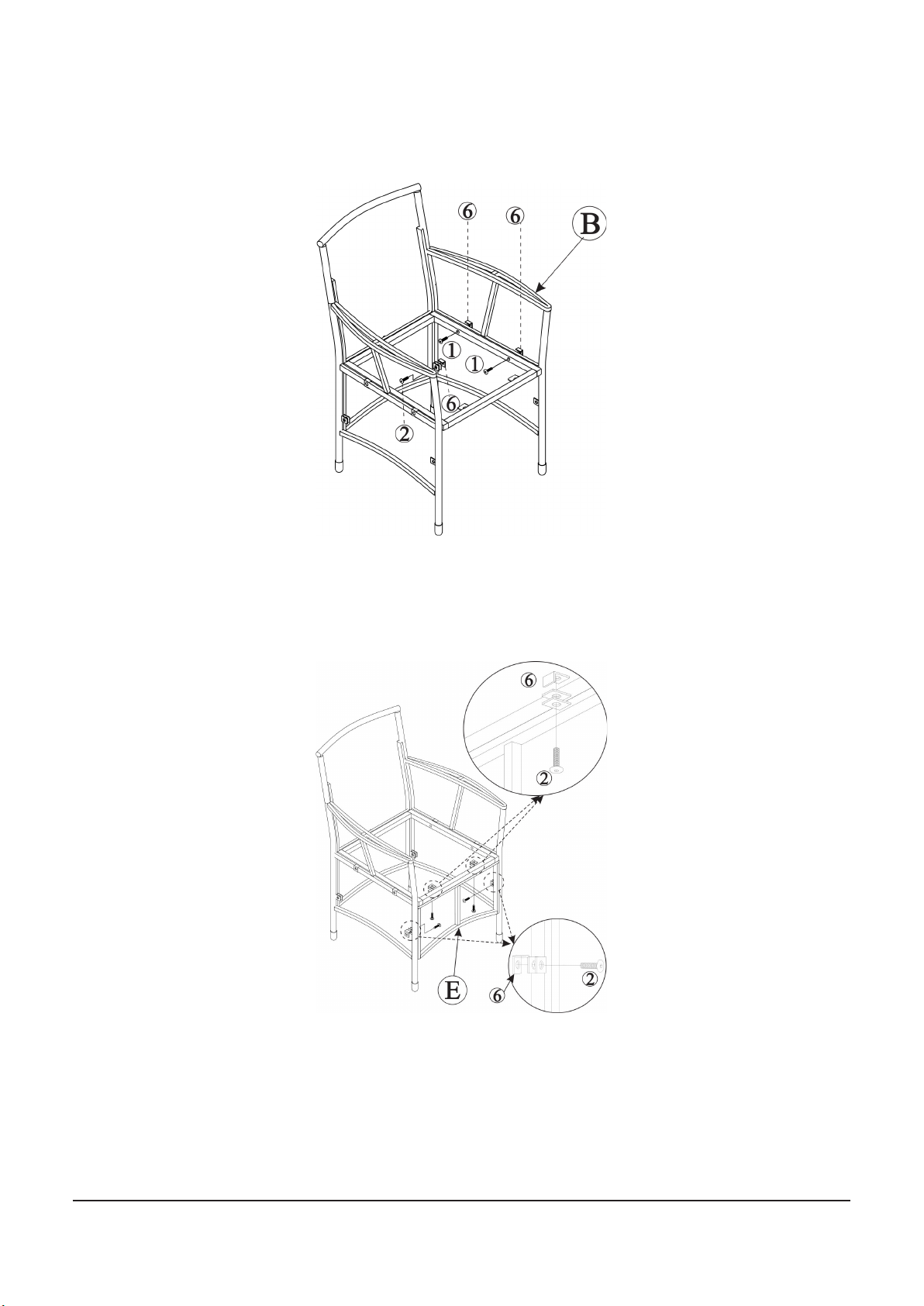

SCHRITT 3
Verbinden Sie die Teile von Schritt 2 mit dem linken Rahmen ( B ). Nutzen Sie hierfür die M6 x
50 ( 1 ) / M6 x 25 ( 2 ) und Verbindungsteile ( 6 ).
SCHRITT 4
Montieren Sie die Stuhlfrontplatte mit den M6 x 25 ( 2 ) und den Verbindungsteilen ( 6 ) an
den linken und rechten Rahmen.

12

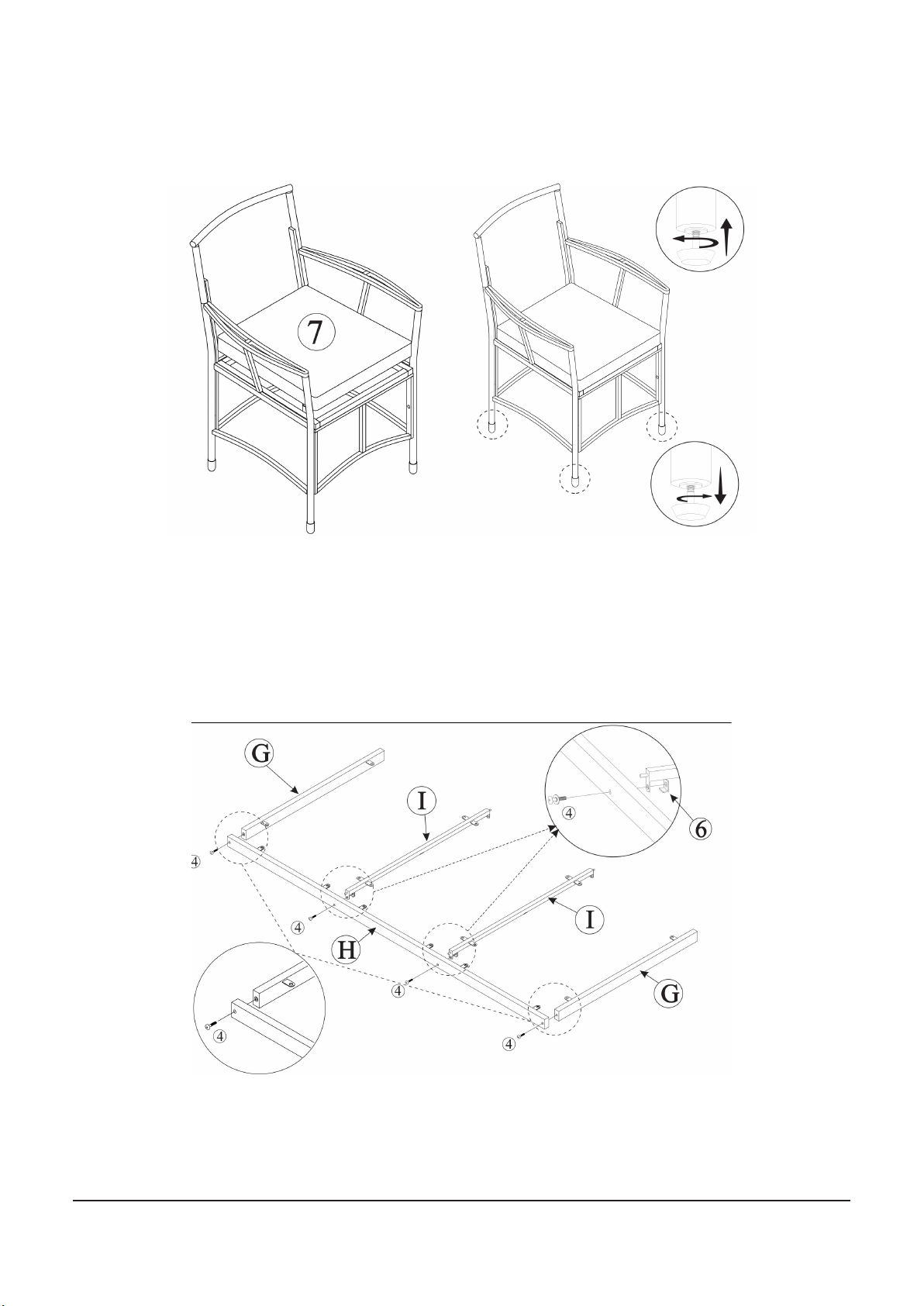

SCHRITT 5
Legen Sie Ihr Sitzkissen ( 7 ) auf Ihren Sitz um Ihren Stuhl zu vervollständigen.
ACHTUNG: Bitte beachten Sie, dass Sie anschließend leichte Gewichte auf Ihren Kissen
legen, um alle Teile vom Stuhl optimal auszurichten. Danach bitte alle Schrauben fest
anziehen.
Hinweis: Bodenunebenheiten können Sie über die höhenverstellbare Füssen ausgleichen.
SCHRITT 6
Verbinden Sie den kurzen Tischplattenrahmen ( G ), den mittleren Tischplattenrahmen ( I )
und die lange Tischplatte ( H ) mit den M6 x 45 ( 4 ) Schrauben und den Verbindungsteilen (
6 ).

13

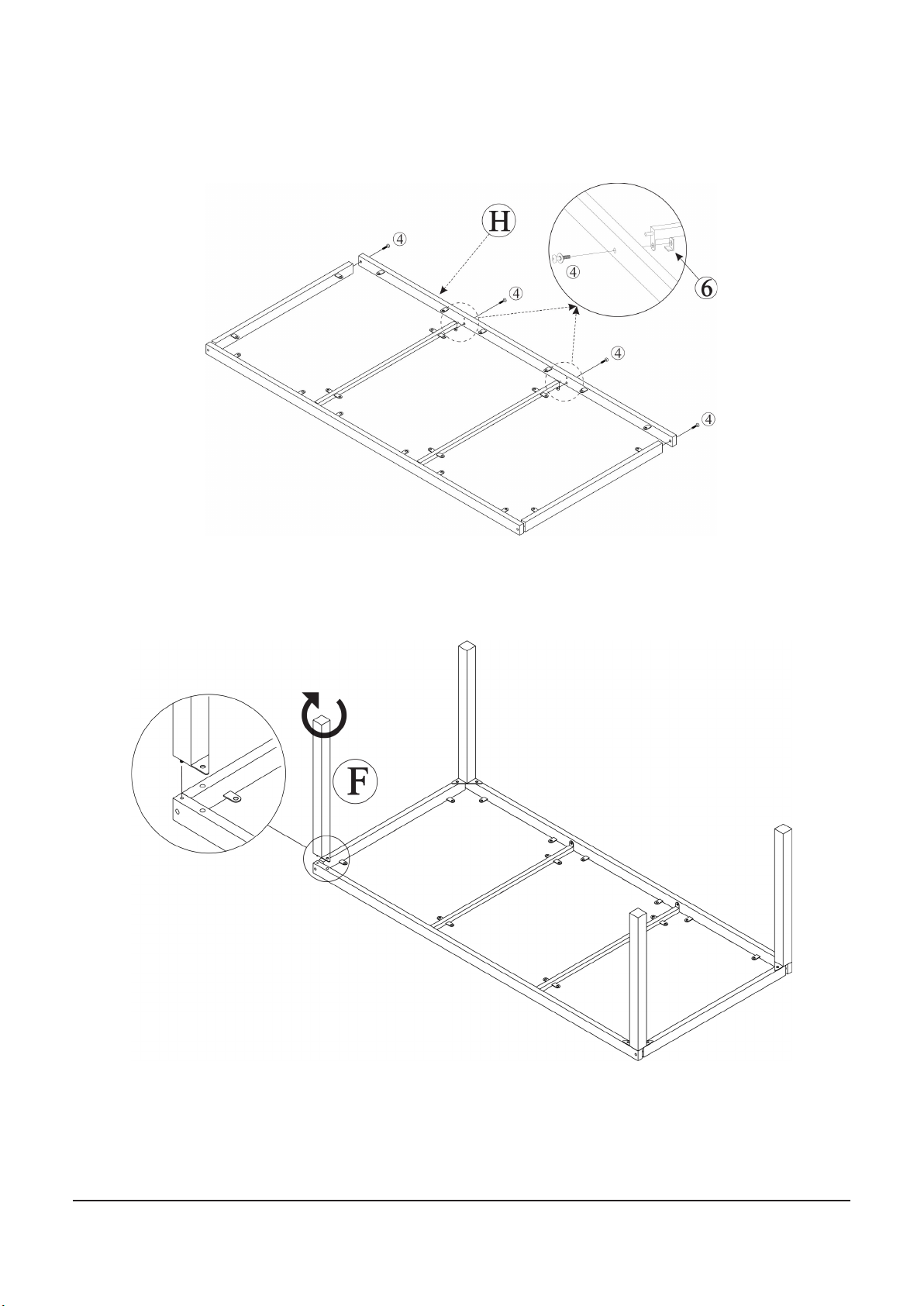

SCHRITT 7
Verbinden Sie die lange Tischplatte ( H ) mit den M6 x 45 ( 4 ) Schrauben und den
Verbindungsteilen.
SCHRITT 8
Setzen Sie die Tischbeine ( F ) auf den Rahmen und befestigen diesen durch Eindrehen.

14

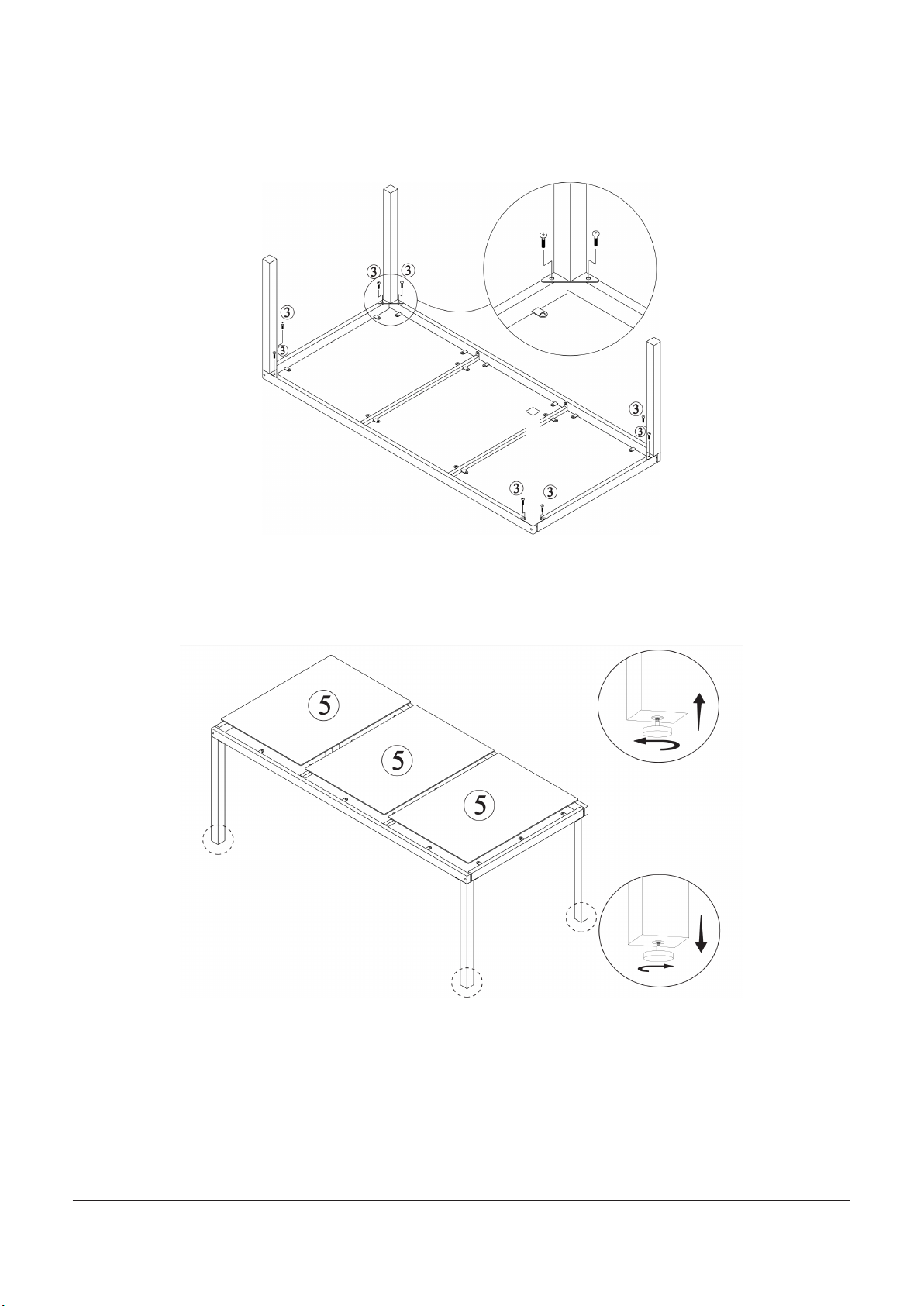

SCHRITT 9
Befestigen Sie anschließend die Tischbeine ( F ) mit den M6 x 30 ( 3 ) Schrauben.
SCHRITT 10
Legen Sie die Glasplatten ( 5 ) auf den Tischrahmen um diesen Vorgang abzuschliessen.
Hinweis: Bodenunebenheiten können Sie über die höhenverstellbare Füssen ausgleichen.

15
GEWÄHRLEISTUNGSRECHT
Herzlichen Glückwunsch zu Ihrer Entscheidung zum Kauf eines Produkts aus dem Hause AsVIVA.
Gemäß des zum 01. Januar 2002 geänderten europäischen Gewährleistungsrechts,
steht Ihnen eine gesetzliche Gewährleistungsfrist von 2 Jahren zu.
Die Gewährleistungsfrist beginnt mit der Übergabe der Ware durch den Fachhändler.
Zum Nachweis des Kauf- bzw. Übergabedatums heben Sie bitte die Kaufbelege wie Rechnung und
Kassenzettel für die Dauer der Gewährleistungsfrist auf.
Neben der grundsätzlichen 2-jährigen Gewährleistungsfrist besteht eine gesetzliche
sogenannte Umkehr der Beweislast für einen Zeitraum von 6 Monaten nach Übergabe des Produktes.
Das bedeutet, dem Verkäufer obliegt es bei Auftreten eines Fehlers zu beweisen,
dass der Fehler zum Zeitpunkt der Übergabe noch nicht vorhanden war und nicht durch un-
sachgemäßen Gebrauch, funktionsbedingtem Verschleiß oder Missbrauch entstanden ist.
1. Die Gewährleistung bezieht sich nicht auf:
• alle Teile, die einem funktionsbedingten Verschleiß unterliegen, soweit es sich nicht um
Produktions- oder Materialfehler handelt.
• Schäden, die durch unsachgemäße oder mangelhafte Pege und nicht fachmännisch durchgeführ-
te Reparaturen, Umbauten oder Austausch von Teilen entstehen,
• Schäden, die durch unsachgemäßen Gebrauch und höhere Gewalt enstehen.
2. Berechtigte Gewährleistungsansprüche liegen vor, wenn:
• Der reklamierte Schaden oder Fehler zum Zeitpunkt der Übergabe an den Kunden bereits vorhan-
den war
• Kein natürlicher oder funktionsbedingter Verschleiß Ursache für die Abnutzung oder Veränderung
des Gutes war ( siehe Liste Verschleißteile unter Garantiebedingungen! )
• Der Schaden oder Fehler nicht ursächlich dadurch entstanden ist, dass kein bestimmungsgemäßer
Gebrauch des Gerätes erfolgte.
Falls Sie Fragen zu Ihrem Produkt haben, helfen Ihnen unsere Mitarbeiter der
Serviceabteilung gerne weiter (sehen Sie dazu bitte in den Gewährleistungsbestimmungen nach).
Wir wünschen Ihnen immer viel Freude!
Ihr AsVIVA Team

16
WARRANTY TERMS
Important!
Only the original packaging ensures adequate transport protection of the device and should therefore
be kept at least in the statuory return period.
Four our equipment we provide the leaga warranty of 2 years.
For spare parts and repair orders, please contact your dealer or directly to AsVIVA,
indictating the customer number or invoice number. Our service is available 24 hours.
Our service adress: https://www.asviva.de/contact
To ensure that our service sta󰀨 can help you optimally,
please consider the following procedure:
1. Is a specic part damaged
Please tell us the exact part number using the parts list.
2. Is there a fault with the unit?
Should you have the possibility of a video recording e.g. mobile phone camera, pickup the error and
send us the video or picture material.
FITNESS WELLNESS E-BIKE
D-41542 Dormagen
E-Mail: [email protected]
homepage: http://www.asviva.de

17
PARTS LIST
Nr. Description Draw Quantity
A Right frame 8 pcs
B Left frame 8 pcs
C Chair back frame 8 pcs
D Chair seat 8 pcs

18
Nr. Description Draw Quantity
E Chair Front Panel 8 pcs
F Table leg 4 pcs
G Short table top frame 2 pcs
H Long table top frame 2 pcs

19
Nr. Description Draw Quantity
I middle table top frame 2 pcs
1 M6 x 50 40 pcs
2 M6 x 25 48 pcs
3 M6 x 30 8 pcs

20
Nr. Description Draw Quantity
4 M6 x 45 8 pcs
5 Table glass 3 pcs
6 Connection part 84 pcs
7 Chair cushion 8 pcs
