ATEN VM3250 User manual

A
Overview
VM3200 Front View
1LCD Display
2Function Pushbuttons
3Input Pushbuttons (1-32)
4Output Pushbuttons (1-32)
5Alarm LED
6Redundant Power LED
7Primary Power LED
8Handles
9Recessed Handles
10 Cable Strap

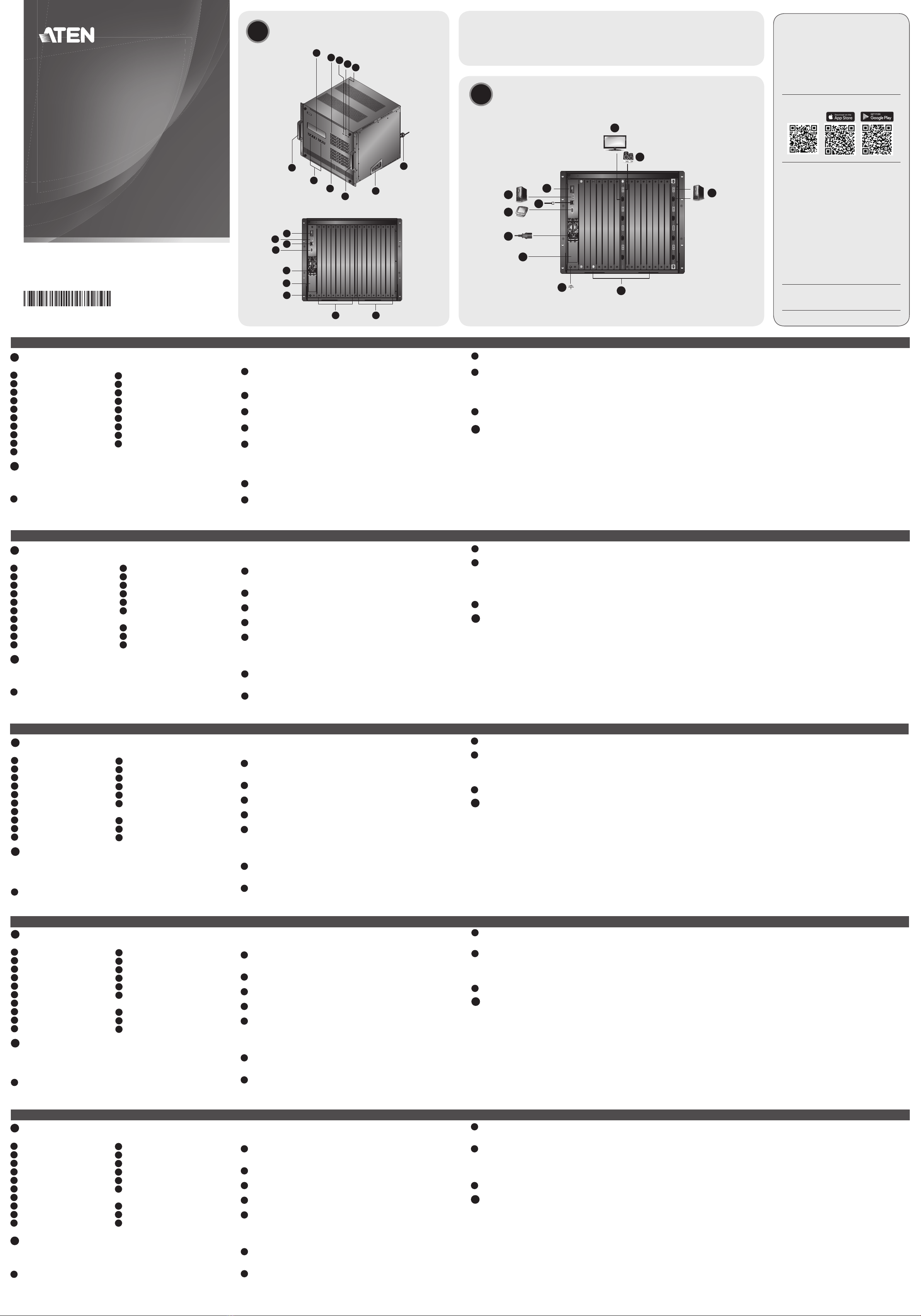

B
Hardware Installation
Installation of the VM3200 is simply a matter of connecting the
appropriate cables. Refer to the installation diagram above (the numbers
in the diagram correspond to the steps below), and do the following:
1Use a grounding wire to ground the unit by connecting one end of
the wire to the grounding terminal, and the other end of the wire to a
suitable grounded object.
Note: Do not omit this step. Proper grounding helps to prevent
damage to the unit from surges or static electricity.
2Unscrew the covers on the VM3200’s rear panel and insert the I/O
boards into the vertical slots (see VM3200 user manual, page 28, for
details).
3Connect your A/V source device(s) to the Video and Audio port(s) of
the Input Board on the VM3200.
4Connect your video display device(s) to the Video port(s) of the Output
Board on the VM3200.
5Connect your speakers / audio output device(s) to the Audio port(s) of
the Output Board on the VM3200.
6(Optional) If you are using the serial control function to control multiple
VM3200’s, use an appropriate serial cable to connect the computer or
serial controller to the VM3200’s female RS-485 / RS-422 captive screw
connector. The VM3200 package includes a terminal block connector
that can be used for this connection.
7(Optional) If using the remote operation features (web GUI), plug a Cat
5e cable from the network into the VM3200’s Ethernet port.
8(Optional) If you are using a serial control function, use an appropriate
serial cable to connect the computer or serial controller to the
VM3200’s female RS-232 serial port.
9Plug the power cord supplied with the package into the VM3200’s
3-prong socket, and then into a power source.
10 (Optional) Plug in an additional power module for redundancy if
required.
Note: Secondary power modules are not included in the package. See
the VM3200 user manual, Optional Equipment, page 11, for
details.
11 Power on the VM3200 and all devices in the installation.
C
Operation
The VM3200 can be configured and operated locally via the front panel
display and pushbuttons; remotely over a standard TCP/IP connection via
graphical user interface (GUI) using a web browser; or by an RS-232 / RS-
485 / RS-422 serial controller. For more detailed information about control
operations, download the VM3200 user manual from our website: www.
aten.com
Front Panel Operation
The VM3200’s front panel display operation is intuitive and convenient.
Please note the following operation conventions:
• Use the Input/Output pushbuttons to configure port connections.
• Use the Video pushbutton to configure video connections.
B
Front View
Rear View
Hardware Installation
© Copyright 2019 ATEN®International Co., Ltd.
ATEN and the ATEN logo are trademarks of ATEN International Co., Ltd. All rights reserved. All
other trademarks are the property of their respective owners.
Part No. PAPE-1223-G40G Printing Date: 11/2019
32 x 32 Modular Matrix Switch
Quick Start Guide
VM3200
VM3200 32 x 32 Modular Matrix Switch www.aten.com
Commutateur matriciel modulaire 32 x 32 VM3200 www.aten.com
Modularer 32x32-Matrix-Switch VM3200 www.aten.com
VM3200 32 x 32 Conmutador de matriz modular www.aten.com
Switch matrix modulare VM3200 32 x 32 www.aten.com
ATEN VanCryst™
• Use the Audio pushbutton to configure audio connections.
• Use the Profile pushbutton to select a profile or switch between the
connection profiles which have been added to the profile selection list.
• Use the Menu pushbutton to access the Menu page options.
• Use the ← pushbutton to go back a level, return to the Initial screen,
or exit.
• Use the ↑↓ pushbutton to go to the next or pevious options.
Note: To operate the device using the front panel display, the default
password is 1234.
Web Interface
The web interface provides access to advanced system settings, such
as profile schedules and user accounts. The VM3250 supports up to
16 concurrent logins. Use the following information to access the web
interface for the first time.
•Default IP address: 192.168.0.60
•Default Username/Password: administrator/password
VM3200 Rear View
1Power Switch
2RS-485 / RS-422 Serial Port
3Ethernet Port
4RS-232 Serial Port
5Primary Power Supply
6Redundant Power Slot (Optional)
7Grounding Terminal
8Output Board Slots
9Input Board slots
Package Contents
1 VM3200 32 x 32 Modular Matrix Switch
1 Power Module
1 Terminal Block Connector
1 Power Cord
1 User Instructions
8
2
4
8
9
10
13567
7
8 9
1
23
4
5
6
4
5
2
3
1
11
6
8
9
10
7
A
Vue d'ensemble
Vue de devant du VM3200
1Écran LCD
2Fonctions des boutons poussoirs
3Boutons poussoirs d'entrée (1-32)
4Boutons poussoirs de sortie (1-32)
5LED d'alarme
6LED d’alimentation redondante
7LED d’alimentation primaire
8Poignées
9Poignées encastrées
10 Sangle pour câbles
B
Installation du matériel
L'installation du VM3200 consiste à simplement connecter les bons câbles.
Reportez-vous aux schémas d'installation ci-dessus (les numéros des
schémas correspondent aux étapes), puis effectuez ce qui suit :
1Utilisez un fil de mise à la terre en reliant une extrémité du fil à la borne
de terre et l'autre extrémité à un objet mis à la terre adapté.
Remarque: N'ignorez pas cette étape. Une bonne mise à la terre
prévient des dommages sur l'appareil causés par les
surtensions et l'électricité statique.
2Dévissez les capots sur le panneau arrière du VM3200 et insérez les
cartes d'E/S dans les fentes verticales (voir le manuel d’utilisation du
VM3200, page 28, pour plus de détails).
3Connectez vos appareils sources A/V aux ports vidéo et audio de la
carte d'entrée sur le VM3200.
4Connectez vos appareils d’affichage vidéo aux ports vidéo de la carte
de sortie sur le VM3200.
5Connectez vos enceintes / appareils de restitution audio aux ports
audio de la carte de sortie sur le VM3200.
6(Facultatif) Si vous utilisez la fonction de commande série pour
contrôler plusieurs VM3200, utilisez un câble série approprié pour
relier l'ordinateur ou contrôleur série au port RS-485 / RS-422 femelle
du VM3200. L’emballage du VM3200 comprend un connecteur de
bornier qui peut être utilisé pour cette connexion.
7(Facultatif) Si vous utilisez les fonctions de contrôle distant (Interface
utilisateur Web), branchez un câble Cat 5e au réseau et au port
Ethernet du VM3200.
8(Facultatif) Si vous utilisez une fonction de commande série, utilisez un
câble série approprié pour relier l'ordinateur ou contrôleur série au port
série RS-232 femelle du VM3200.
9Branchez le cordon d'alimentation fourni dans l'emballage à la prise
secteur à 3 broches du VM3200, puis sur une source d’alimentation.
10 (Facultatif) Branchez un module d’alimentation supplémentaire pour la
redondance si nécessaire.
Remarque: Les modules d'alimentation secondaires ne sont pas inclus
dans l’emballage. Consultez le manuel d'utilisation du
VM3200, Équipements en option, page 11, pour plus de
détails.
11 Allumez le VM3200 et tous les appareils de l'installation
C
Fonctionnement
Le VM3200 peut être configuré et géré localement via l’affichage et les
boutons du panneau avant, la télécommande IR ou à distance via une
connexion TCP/IP via une interface utilisateur graphique (GUI) avec un
navigateur Web, ou par un contrôleur série RS-232 / RS-485 / RS-422.
Pour des informations plus détaillées sur les opérations de contrôle,
téléchargez le manuel d’utilisation du VM3200 sur notre site :
www.aten.com
Fonctionnement du panneau avant
Le fonctionnement du panneau avant du VM3200 est intuitif et pratique.
Veuillez noter les conventions de fonctionnement suivantes :
• Utilisez les boutons Entrée / Sortie pour configurer les connexions aux
ports.
• Utilisez le bouton Vidéo pour configurer les connexions vidéo.
• Utilisez le bouton Audio pour configurer les connexions audio.
• Utilisez le bouton Profil pour sélectionner un profil ou basculer entre
les profils de connexion qui ont été ajoutés à la liste de sélection des
Profils.
• Utilisez le bouton Menu pour accéder aux options de la page Menu.
• Utilisez le bouton ←pour revenir au niveau précédent, aller à l'écran
initial ou sortir.
• Utilisez les boutons ↑↓ pour aller aux options suivantes ou précédentes.
Remarque: Pour utiliser l'appareil avec l'affichage du panneau avant, le
mot de passe par défaut est 1234.
Interface Web
L’interface Web permet d’accéder aux paramètres système avancés,
tels que les planifications de profil et les comptes d’utilisateur. Le
VM3250 prend en charge jusqu’à 16 connexions simultanées. Utilisez les
informations suivantes pour accéder à l’interface Web pour la première
fois.
•Adresse IP par défaut : 192.168.0.60
•Nom d’utilisateur/mot de passe par défaut : administrator/password
Vue de derrière du VM3200
1Bouton d'alimentation
2Port série RS-485 / RS-422
3Port Ethernet
4Port série RS-232
5Alimentation primaire
6Fente d'alimentation redondante
(en option)
7Borne de terre
8Fentes de carte de sortie
9Fentes de carte d’entrée
A
Übersicht
VM3200 – Ansicht von vorne
1LCD-Display
2Funktionsdrucktasten
3Eingangsdrucktasten (1 – 32)
4Ausgangsdrucktasten (1 – 32)
5Alarm-LED
6Redundantes-Netzteil-LED
7Primäres-Netzteil-LED
8Griffe
9Einlassgriffe
10 Kabelbinder
B
Hardwareinstallation
Die Installation des VM3200 erfordert einfach nur den Anschluss
geeigneter Kabel. Beachten Sie das obige Installationsdiagramm (die
Nummern in den Diagrammen entsprechen den nachstehenden Schritten)
und gehen Sie wie folgt vor:
1Verwenden Sie zum Erden des Gerätes ein Erdungskabel; verbinden Sie
ein Ende des Kabels mit der Erdungsklemme und das andere Ende mit
einem geeigneten geerdeten Objekt.
Hinweis: Lassen Sie diesen Schritt nicht aus. Eine angemessene
Erdung hilft bei der Verhinderung von Geräteschäden durch
Spannungsspitzen oder statische Elektrizität.
2Lösen Sie die Schrauben der Abdeckungen an der Rückblende des
VM3200 und stecken Sie die I/O-Karten in die vertikalen Steckplätze
(siehe VM3200-Bedienungsanleitung, Seite 28).
3Verbinden Sie Ihre A/V-Eingangsgeräte mit den Video- und
Audioanschlüssen der Eingabekarte am VM3200.
4Verbinden Sie Ihre Videoanzeigegeräte mit den Videoanschlüssen der
Ausgabekarte am VM3200.
5Verbinden Sie Ihre Lautsprecher/Audioausgabegeräte mit den
Audioanschlüssen der Ausgabekarte am VM3200.
6(Optional) Wenn Sie mehrere VM3200 seriell steuern möchten, sollten
Sie den Computer oder seriellen Controller über ein geeignetes
serielles Kabel mit der RS-485-/RS-422-Buchse des VM3200 verbinden.
Der VM3200 beinhaltet einen Anschluss für einen Anschlussblock,
über den Sie diese Verbindung herstellen können.
7(Optional) Wenn Sie Fernsteuerungsfunktionen
(Webbenutzeroberfläche) nutzen möchten, schließen Sie ein Cat-5e-
Kabel des Netzwerks am Ethernet-Port des VM3200 an.
8(Optional) Wenn Sie eine die Steuerungsfunktion nutzen möchten,
verwenden Sie ein geeignetes serielles Kabel zur Verbindung des
Computers oder seriellen Controllers mit der RS-232-Buchse des
VM3200.
9Schließen Sie das mitgelieferte Netzkabel an den 3-phasigen Sockel
des VM3200 an, verbinden Sie es dann mit einer Steckdose.
10 (Optional) Bei Bedarf können Sie für Redundanzzwecke ein zusätzliches
Netzteilmodul einstecken.
Hinweis: Sekundäre Netzteilmodule sind nicht im Lieferumfang
enthalten. Einzelheiten entnehmen Sie bitte der VM3200-
Bedienungsanleitung, Optionale Geräte, Seite 11.
11 Schalten Sie den VM3200 und alle Geräte in der Installation ein.
C
Bedienung
Der VM3200 kann lokal über das Display an der Frontblende und die
Drucktasten, extern über eine standardmäßige TCP/IP-Verbindung mit
Hilfe einer grafischen Benutzeroberfläche per Webbrowser sowie mit
Hilfe eines seriellen RS-232-/RS-485-/RS-422-Controllers konfiguriert und
bedient werden. Detaillierte Informationen über die Bedienung finden
Sie in der VM3200-Bedienungsanleitung, die Sie auf unserer Webseite
herunterladen können: www.aten.com
Bedienung über die Frontblende
Die Anzeigebedienung über die Frontblende am VM3200 ist intuitiv und
komfortabel. Bitte beachten Sie folgende Bedienungskonventionen:
• Verwenden Sie die Eingangs-/Ausgangs drucktasten zur Konfiguration
der Anschlussverbindungen.
• Verwenden Sie die Videodrucktaste zur Konfiguration der
Videoverbindungen.
•Verwenden Sie die Audiodrucktaste zur Konfiguration der
Audioverbindungen.
• Mit der Profildrucktaste können Sie ein Profil wählen oder zwischen den
Verbindungs profilen umschalten, die der Profil-Auswahlliste zugefügt
wurden.
• Greifen Sie über die Menüdrucktaste auf die Optionen der Menüseite zu.
• Drücken Sie zum Zurückkehren zur vorherigen Ebene, zum Zurückkehren
zum Startbildschirm oder zum Beenden die Drucktaste ←.
• Navigieren Sie mit den Drucktasten ↑↓ zur nächsten oder vorherigen
Option.
Hinweis: Wenn Sie das Gerät über die Anzeige an der Frontblende
bedienen möchten, lautet das Standardkennwort 1234.
Webschnittstelle
Die Webschnittstelle gewährt Ihnen den Zugriff auf erweiterte
Systemeinstellungen wie beispielsweise Profil-Zeitpläne und
Benutzerkonten. Der VM3250 unterstützt bis zu 16 gleichzeitige
Anmeldungen. Benutzen Sie für den erstmaligen Zugriff auf die
Webschnittstelle die nachstehenden Informationen.
•Standard-IP-Adresse: 192.168.0.60
•Standardbenutzername/Standardpasswort: administrator/password
VM3200 – Ansicht von hinten
1Ein-/Ausschalter
2Serieller RS-485-/RS-422-Anschluss
3Ethernet-Port
4Serieller RS-232-Anschluss
5Primäres Netzteil
6Steckplatz für redundantes Netzteil
(optional)
7Erdungsklemme
8Steckplätze Ausgabekarte
9Steckplätze Eingabekarte
A
Información general
Vista frontal del VM3200
1Pantalla LCD
2Pulsadores de función
3Pulsadores de entrada (1-32)
4Pulsadores de salida (1-32)
5LED de alarma
6LED de alimentación redundante
7LED de alimentación primaria
8Asas
9Asas empotradas
10 Correa del cable
B
Instalación del hardware
La instalación del VM3200 es sencillamente una cuestión de conectar
los cables adecuados. Consulte los diagramas de instalación anterior (los
números en el diagrama corresponden a los pasos de abajo), y haga lo
siguiente:
1Utilice un cable de toma de tierra para establecer la conexión a tierra
de la unidad, conectando un extremo del cable al terminal de toma
de tierra y el otro extremo del cable a un objeto adecuadamente
conectado a tierra.
Nota: No omita este paso. La adecuada conexión a tierra ayuda a
prevenir daños a la unidad en el caso de sobretensiones o
electricidad estática.
2Desatornille las cubiertas del panel posterior del VM3200 e inserte las
tarjetas de E/S en las ranuras verticales (Para más detalles, consulte el
manual del usuario del VM3200 en la página 28).
3Conecte su(s) dispositivo(s) de fuente A/V al (los) puerto(s) de vídeo y
audio de la placa de entrada del VM3200.
4Conecte su(s) dispositivo(s) de visualización de vídeo al (los) puerto(s)
de vídeo de la placa de salida del VM3200.
5Conecte sus altavoces / dispositivo(s) de salida de audio al (los)
puerto(s) de audio de la placa de salida del VM3200.
6(Opcional) Si utiliza la función de control en serie para controlar varios
VM3200, utilice un cable serie apropiado para conectar el PC o el
controlador serie al conector con tornillo cautivo hembra RS-485 / RS-
422 del VM3200. El paquete VM3200 incluye un conector de bloque
de terminal que puede utilizarse para esta conexión.
7(Opcional) Si utiliza las funciones de operación remota ( GUI (interfaz
gráfica de usuario) web), conecte un cable Cat 5e desde la red al
puerto Ethernet del VM3200.
8(Opcional) Si está utilizando una función de control en serie, utilice
un cable serie apropiado para conectar el PC o el controlador serie al
puerto serie RS-232 hembra del VM3200.
9Conecte el cable de alimentación suministrado con el equipo en la
toma de 3 clavijas del VM3200, y luego conéctelo a una fuente de
alimentación.
10 (Opcional) Conecte un módulo de alimentación adicional para
redundancia si es necesario..
Nota: Los módulos secundarios de alimentación no están incluidos en
el paquete. Consulte el manual del usuario del VM3200, Equipo
opcional, página 11, para obtener más información.
11 Encienda el VM3200 y todos los dispositivos de la instalación.
C
Funcionamiento
El VM3200 puede ser configurado y operado localmente a través de los
pulsadores y del panel frontal; de forma remota mediante una conexión
TCP/IP estándar a través de una interfaz gráfica de usuario (GUI),
utilizando un navegador web; o mediante el uso de un controlador de
serie RS-232 / RS-485 / RS-422 . Para obtener información más detallada
sobre las operaciones de control, descargue el manual del usuario de
VM3200 desde nuestro sitio web: www.aten.com
Funcionamiento del panel frontal
La operación de la pantalla del panel frontal del VM3200 es intuitiva y
cómoda. Tenga en cuenta los siguientes pautas de operación:
• Utilice El pulsador Entrada/Salida para configurar las conexiones de
puertos.
• Utilice el pulsador de vídeo para configurar las conexiones de vídeo.
• Utilice el pulsador de audio para configurar las conexiones de audio.
• Utilice el pulsador Perfil para seleccionar un perfil o cambiar entre los
perfiles de conexión que se han añadido a la lista de selección de perfiles.
• Utilice el pulsador MENU para acceder a las opciones de la página Menú.
• Utilice el pulsador ←para subir un nivel, volver a la pantalla inicial o salir.
• Utilice los pulsadores ↑↓ para ir a las opciones siguientes o anteriores.
Nota: Para hacer funcionar el dispositivo usando la pantalla del panel
frontal, la contraseña por defecto es 1234.
Interfaz web
La interfaz web proporciona acceso a la configuración avanzada del
sistema, como programaciones de perfil y cuentas de usuario. Pueden
iniciar sesión en el VM3250 hasta 16 usuarios a la vez. Utilice la
información siguiente para acceder a la interfaz web por primera vez.
•Dirección IP predeterminada: 192.168.0.60
•Nombre de usuario/contraseña predeterminados: administrator/
password
Vista posterior del VM3200
1Interruptor de alimentación
2Puerto serie RS-485/RS-422
3Puerto Ethernet
4Puerto serie RS-232
5Fuente de alimentación primaria
6Ranura de alimentación redundante
(opcional)
7Terminal de toma de tierra
8Ranuras de placa de salida
9Ranuras de placa de entrada
A
Descrizione
Vista anteriore VM3200
1Display LCD
2Tasti funzione
3Tasti ingresso (1-32)
4Tasti uscita (1-32)
5LED allarme
6LED alimentazione ridondante
7LED alimentazione primaria
8Maniglie
9Maniglie a incasso
10 Serracavo
B
Installazione dell'hardware
Per installare il VM3200 è necessario collegare i cavi appropriati. Fare
riferimento allo schema di montaggio precedente (i numeri sullo schema
corrispondono alle operazioni), ed eseguire quanto di seguito:
1Usare un cavo per la messa a terra per collegare a massa l'unità
collegando un'estremità del cavo al terminale di massa, e l'altra
estremità del cavo a un oggetto collegato a terra.
Nota: Non saltare questo passaggio. Una corretta messa a terra
aiuta a evitare danni all'unità provocati da picchi di correnti o
dall'elettricità statica.
2Svitare le coperture sul pannello posteriore del VM3200 e inserire le
schede I/O negli slot verticali (vedere il manuale d'uso del VM3200 a
pagina 28 per i dettagli).
3Collegare i dispositivi sorgente A/V alle porte video e audio della
scheda di ingresso sul VM3200.
4Collegare i dispositivi di visualizzazione video alle porte video della
scheda di uscita sul VM3200.
5Collegare i dispositivi di uscita altoparlanti/audio alle porte audio della
scheda di uscita sul VM3200.
6(Optional) Se si utilizza la funzione di controllo seriale per controllare
vari VM3200, usare un cavo seriale appropriato per collegare il
computer o il controller seriale al connettore vite di blocco RS-485/
RS-422 femmina del VM3200. La confezione del VM3200 include un
connettore blocco terminali da utilizzare per questo collegamento.
7(Optional) Se si usano le caratteristiche offerte dal funzionamento da
remoto (interfaccia utente web), collegare un cavo Cat 5e dalla rete
alla porta Ethernet del VM3200.
8(Optional) Se si utilizza la funzione di controllo seriale, utilizzare un
cavo seriale appropriato per collegare il computer o il controller seriale
alla porta seriale RS-232 femmina del VM3200.
9Collegare il cavo di alimentazione fornito nella confezione alla presa
con tre terminali del VM3200, e quindi collegarlo ad una presa di
corrente.
10 (Optional) Collegare un modulo di alimentazione supplementare per
ridondanza, se necessario.
Nota: I modulo di alimentazione secondari non sono inclusi
nella confezione. Vedere il manuale d'uso del VM3200,
Apparecchiature opzionali, a pagina 11 per i dettagli.
11 Accendere il VM3200 e tutti i dispositivi installati.
C
Funzionamento
Il VM3200 può essere configurato e fatto funzionare localmente
utilizzando i tasti presenti nel pannello anteriore, da remoto tramite una
connessione TCP/IP standard e utilizzando un'interfaccia grafica utente
(GUI) tramite browser web o usando un controller seriale RS-232/RS-485/
RS-422. Per informazioni più dettagliate sulle operazioni di controllo,
scaricare il manuale d'uso del VM3200 dal nostro sito web:
www.aten.com
Funzionamento del pannello anterior
Il funzionamento del display presente nel pannello anteriore del VM3200
è intuitivo e comodo. Prestare attenzione alle seguenti convenzioni per il
funzionamento:
• Usare i tasti Ingresso/Uscita per configurare i collegamenti della porta.
• Usare il tasto Video per configurare i collegamenti video.
• Usare il tasto Audio per configurare i collegamenti audio.
• Usare il tasto Profilo per selezionare un profilo o passare tra i profili di
collegamento aggiunti all'elenco di selezione del profilo.
• Usare il tasto Menu per accedere alle opzioni della pagina Menu.
• Usare il tasto ←per tornare indietro di un livello, tornare alla schermata
iniziale, o uscire.
• Usare il tasto ↑↓ per andare alle opzioni successive o precedenti.
Nota: Per gestire il dispositivo usando il display del pannello anteriore, la
password predefinita è 1234.
Interfaccia web
L'interfaccia web permette di accedere alle impostazioni avanzate
di sistema, come la definizione di profili e account utente. L'unità
VM3250 supporta fino a 16 accessi contemporanei. Per il primo accesso
all'interfaccia web, usare le informazioni seguenti.
•Indirizzo IP predefinito: 192.168.0.60
•Nome utente/Password predefiniti: administrator/password
Vista posteriore VM3200
1Interruttore di alimentazione
2Porta seriale RS-485 / RS-422
3Porta Ethernet
4Porta seriale RS-232
5Alimentatore primario
6Slot alimentazione ridondante
(opzionale)
7Terminale di massa
8Slot scheda uscita
9Slot scheda ingresso
Support and Documentation Notice
All information, documentation, firmware, software
utilities, and specifications contained in this package
are subject to change without prior notification by the
manufacturer.
To reduce the environmental impact of our products,
ATEN documentation and software can be found
online at http://www.aten.com/download/
Technical Support
www.aten.com/support
이 기기는 업무용(A급) 전자파적합기기로서 판매자 또는 사용자는 이 점을
주의하시기 바라며, 가정외의 지역에서 사용하는 것을 목적으로 합니다.
EMC Information
FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE
STATEMENT:
This equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area
is likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
FCC Caution: Any changes or modifications not expressly approved by
the party responsible for compliance could void the user's authority to
operate this equipment.
Warning: Operation of this equipment in a residential environment
could cause radio interference.
Suggestion: Shielded twisted pair (STP) cables must be used with the
unit to ensure compliance with FCC & CE standards.
This device complies with Part 15 of the FCC Rules. Operation is subject
to the following two conditions:(1) this device mat not cause harmful
interference, and(2) this device must accept any interference received,
including interference that may cause undesired operation.
Important. Before proceeding, download the Installation and
Operation Manual by visiting the website, www.aten.com and
navigating to the product page. The manual includes important
warnings, loading specifications and grounding instructions.
Scan for more information
ATEN Website
AHardware Review

Перемикач модульної матриці VM3200 32 x 32 www.aten.com
Comutador de Matriz Modular 32 x 32 VM3200 www.aten.com
VM3200 32 x 32 Модульный матричный коммутатор www.aten.com
サポートお問合せ窓口：[phone]
VM3200 32 入力 32 出力モジュール式マトリックススイッチャー（ビデオウォール対応） www.aten.com
技術服務專線：[phone]
VM3200 32 x 32 模組化矩陣式切換器 www.aten.com
VM3200 32 x 32 模块化矩阵开关 www.aten.com 电话支持：[phone]
VM3200 32 x 32 모듈형 매트릭스 스위치 www.aten.com Phone: [phone]
A
Обзор
VM3200 Вид спереди
1 ЖК-монитор
2 Функциональные
нажимные кнопки
3 Нажимные кнопки ввода (1-32)
4 Нажимные кнопки вывода (1-32)
5 Аварийный индикатор
6 Индикатор резервного источника
питания
7 Индикатор основного источника
питания
8 Ручки
9 Утопленные ручки
10 Кабельная стяжка
B
Установка аппаратного обеспечения
Установка VM3200 заключается в простом подключении соответствующих
кабелей. Руководствуясь схемой установки выше (номера на схеме
соответствуют номерам действий), выполните следующие действия.
1 Для заземления устройства возьмите заземляющий провод и подсоедините
один конец провода к заземляющему разъему, а другой конец - к
подходящему заземленному объекту.
Примечание. Не пропускайте это действие. Надлежащее заземление
помогает защитить устройство от повреждений, вызванных
перепадами напряжения и статическим электричеством.
2 Открутите винты на крышках задней панели VM3200 и установите платы
ввода/вывода в вертикальные отверстия (подробные сведения см. на стр.
28 руководства пользователя к VM3200).
3 Подключите устройств(а)-источник(и) аудио-видео сигнала к видео и аудио
разъемам платы ввода на VM3200.
4 Подключите монитор(ы) к видео разъемам платы вывода на VM3200.
5 Подключите динамики/ устройства аудиовывода к аудио разъемам платы
вывода на VM3200.
6 (Опция) Если функция последовательного управления используется
для управления несколькими VM3200, подсоедините соответствующий
последовательный кабель к компьютеру или последовательному
контроллеру и к гнезду с невыпадающими винтами RS-485 / RS-422 на
VM3200. VM3200 укомплектован разъемом клеммной колодки, который
может использоваться для выполнения этого подключения.
7 (Опция) При использовании функций дистанционного управления (веб-
интерфейса GUI) подсоедините кабель Cat 5e сети к порту Ethernet на
VM3200.
8 (Опция) При использовании функции последовательного управления
подсоедините соответствующий последовательный кабель к компьютеру
или последовательному контроллеру и к последовательному гнезду RS-
232 на VM3200.
9 Подсоедините шнур питания из комплекта устройства к гнезду переменного
тока с 3 штырьками VM3200, а затем к электрической сети.
10 (Опция) При необходимости подключите резервный блок питания.
Примечание. Дополнительные блоки питания не входят в комплект
поставки. Подробные сведения см. на стр. 11 раздела
"Дополнительное оборудование" руководства пользователя
к VM3200.
11 Включите питание VM3200 и всех подключенных к нему устройств.
C
Работа с консолью
Настройка и локальное управление VM3200 может выполняться с помощью
дисплея и нажимных кнопок на передней панели, дистанционно с помощью
стандартного TCP/IP подключения через графический пользовательский
интерфейс (GUI) с использованием веб-браузера, а также с помощью
последовательного контроллера RS-232 / RS-485 / RS-422. Для просмотра
подробных сведений о функциях управления скачайте руководство
пользователя к VM3200 с нашего веб-сайта: www.aten.com
Функции передней панели
Дисплей VM3200 на передней панели отличается удобным, интуитивно
понятным интерфейсом. Ниже представлены условные обозначения
некоторых функций.
• Нажимные кнопки Ввода/Вывода используются для настройки подключений к
разъемам.
• Нажимная кнопка Video используется для настройки видеоподключений.
• Нажимная кнопка Audio используется для настройки аудиоподключений.
• Нажимная кнопка Prole используется для выбора профиля или
переключения профилей подключения, добавленных в список выбора
профилей.
• Нажимная кнопка Menu служит для перехода на страницу элементов меню.
• Нажимная кнопка ← служит для возврата на предыдущий уровень,
начальный экран или для выхода.
• Нажимная кнопка ↑↓ используется для перехода к следующему или
предыдущему элементу.
Примечание. Для управления устройством с помощью дисплея на передней
панели по умолчанию установлен пароль 1234.
Веб-интерфейс
Веб-интерфейс предоставляет доступ к расширенным системным
настройкам, (например, к расписаниям профилей и учетным записям
пользователей). Устройство VM3250 поддерживает одновременное
подключение до 16 пользователей. Используйте следующие данные для
первого доступа к веб-интерфейсу.
•IP-адрес по умолчанию: 192.168.0.60
•Имя пользователя / пароль по умолчанию: administrator/password
VM3200 Вид сзади
1 Переключатель питания
2 Последовательный порт
RS-485/ RS-422
3 Порт Ethernet
4 Последовательный порт RS-232
5 Основной источник питания
6 Разъем резервного источника
питания (опция)
7 Заземляющий контакт
8 Разъемы платы вывода
9 Разъемы платы ввода
A
Загальний огляд
Вигляд VM3200 спереду
1 РК-дисплей
2 Механічні кнопки функцій
3 Механічні кнопки входу (1-32)
4 Механічні кнопки виходу (1-32)
5 LED сигналізації
6 LED резервного живлення
7 LED основного живлення
8 Ручки
9 Втоплені ручки
10 Пасок кабелю
B
Інсталяція апаратного забезпечення
Інсталяція VM3200 - це просто підключення потрібних кабелів. Перегляньте
креслення інсталяції вище (номери креслень відповідають крокам) і зробіть
наступне:
1 Кабелем заземлення заземліть пристрій, підключивши один кінець кабеля
до розетки заземлення, а інший - до придатного заземленого предмету.
Примітка: Не пропускайте это действие. Надлежащее заземление
помогает защитить устройство от повреждений, вызванных
перепадами напряжения и статическим электричеством.
2 Розкрутивши гвинти, зніміть кришки на задній панелі VM3200 і вставте
панелі входу/виходу до вертикальних отворів (подробиці див. у посібнику
користувача до VM3200 на стор. 28).
3 Підключіть пристрої аудіо-відео до портів аудіо та відео на Панелі входу
VM3200.
4 Підключіть пристрої показу відео до портів відео на Панелі виходу VM3200.
5 Підключіть динаміки / пристрої виходу аудіо до портів аудіо на Панелі
виходу VM3200.
6 (Додатково) Якщо ви користуєтеся функцією послідовного контролю
для керування багатьма пристроями VM3200, підключіть комп'ютер або
серійний контролер до гнізда сполучувача з невипадним гвинтом RS-485
/ RS-422 на VM3200. До комплекту VM3200 входить сполучувач клемного
блоку, який можна використати для цього підключення.
7 (Додатково) Користуючися функціями дистанційного керування (графічний
веб-інтерфейс), підключіть кабель Cat 5e від мережі до порту Ethernet на
VM3200.
8 Якщо ви користуєтеся функцією серійного контролю, правильним
послідовним кабелем підключіться до комп'ютера або послідовного
контролера увігнутого послідовного порту RS-232 на VM3200.
9 Підключіть шнур живлення з комплекту до розетки VM3200 змінного струму
з 3 контактами, а потім підключіть його до джерела живлення.
10 (Додатково) У разі необхідності підключіть додатковий модуль живлення як
резервний.
Примітка: Додаткові модулі живлення не входять до цього комплекту.
Подробиці див. у посібнику користувача до VM3200, розділ
Додаткове обладнання, стор. 11
11 Подайте живлення на VM3200 та всі підключені пристрої.
C
Робота
VM3200 можна конфігурувати і користуватися ним безпосередньо за
допомогою дисплею передньої панелі та механічних кнопок, ІЧ пультом
дистанційного керування або дистанційно через підключення ТСР/ІР через
графічний інтерфейс з браузера, а також серійним контролером RS-232 / RS-
485 / RS-422. Щоб отримати детальнішу інформацію про операції керування,
завантажте посібник користувача до VM3200 з нашого веб-сайту:
www.aten.com
Робота з передньої панелі
Дисплей VM3200 на передней панели отличается удобным, интуитивно
понятным интерфейсом. Ниже представлены условные обозначения
некоторых функций.
• Нажимные кнопки Ввода/Вывода используются для настройки подключений к
разъемам.
• Нажимная кнопка Video используется для настройки видеоподключений.
• Механічною кнопкою Аудіо конфігуруйте підключення аудіо.
• Механічною кнопкою Профіль виберіть профіль або перемикайтеся між
профілями підключень, які було додано до списку вибору профілю.
• Механічною кнопкою Меню входьте до сторінки опцій Меню.
• Механічною кнопкою ← повертайтеся на один рівень назад, на первинний
екран або виходьте.
• Механічною кнопкою ↑↓ перейдіть до наступної або попередніх опцій.
Примітка: Пароль за замовчуванням для керування з дисплею передньої
панелі - це 1234.
Веб-інтерфейс
Веб-інтерфейс забезпечує доступ до додаткових параметрів системи, таких
як профільні графіки та облікові записи користувачів. VM3250 підтримує
аж до 16 паралельних входів до системи. Для доступу до веб-інтерфейсу
вперше використовуйте таку інформацію.
• IP-адреса за замовчуванням: 192.168.0.60
• Стандартне ім'я користувача/Пароль: administrator/password
Вигляд VM3200 ззаду
1 Перемикач живлення
2 Серійний порт RS-485 / RS-422
3 Порт Ethernet
4 Серійний порт RS-232
5 Джерело основного живлення
6 Отвір резервного живлення
(додатково)
7 Розетка заземлення
8 Отвори панелі виходу
9 Отвори панелі входу
A
Visão geral
Vista frontal do VM3200
1Ecrã LCD
2Botões de função
3Botões de entrada (1-32)
4Botões de saída (1-32)
5LED de alarme
6LED de alimentação redundante
7LED de alimentação principal
8Pegas
9Pegas embutidas
10 Alça para cabos
B
Instalação do hardware
A instalação do VM3200 resume-se a ligar os cabos adequados. Consulte
os diagramas de instalação apresentados acima (os números nos
diagramas correspondem aos passos abaixo) e efetue o seguinte:
1Utilize um fio de ligação à terra para a unidade ligando uma
extremidade do terminal de ligação à terra e a outra extremidade do
fio a um objeto adequado para ligação à terra.
Nota: Não ignore este passo. A ligação à terra adequada evita danos
na unidade derivados de picos ou eletricidade estática.
2Desaperte as tampas do painel traseiro do VM3200 e insira as placas
de E/S nas ranhuras verticais (para mais detalhes, consulte a página 28
do manual do utilizador do VM3200).
3Ligue os seus dispositivos A/V às portas de vídeo and áudio da placa de
entrada do VM3200.
4Ligue os seus dispositivos de vídeo às portas de vídeo da placa de saída
do VM3200.
5Ligue os seus altifalantes/dispositivos de áudio às portas de áudio da
placa de saída do VM3200.
6(Opcional) Se estiver a utilizar a função de controlo por série para
controlar vários VM3200, utilize um cabo de série apropriado para
ligar o computador ou controlador de série à porta fêmea RS-485/RS-
422 do VM3200. O VM3200 é fornecido com um conector de bloco
de terminais que pode ser utilizado para efetuar esta ligação.
7(Opcional) Se utilizar as funcionalidades do funcionamento remoto
(interface web), ligue um cabo Cat 5e da rede à porta Ethernet do
VM3200.
8(Opcional) Se estiver a utilizar a função de controlo por série, utilize um
cabo de série apropriado para ligar o computador ou controlador de
série à porta fêmea RS-232 do VM3200.
9Ligue o cabo de alimentação fornecido à tomada de 3 polos do
VM3200 e, em seguida, ligue-o a uma tomada elétrica.
10 (Opcional) Se necessário, ligue um módulo de alimentação adicional
para objetivos de redundância.
Nota: A embalagem não inclui módulos de alimentação adicionais.
Para mais detalhes, consulte o manual do utilizador do VM3200,
Equipamento opcional, na página 11
11 Ligue o VM3200 e todos os dispositivos na instalação.
C
Funcionamento
O VM3200 pode ser configurado e operado localmente através do ecrã e
dos botões do painel frontal; remotamente por ligação TCP/IP através da
interface gráfica do utilizador (GUI), com um navegador web ou utilizando
um controlador de série RS-232/RS-485/RS-422. Para informações
mais detalhadas sobre as operações de controlo, transfira o manual do
utilizador do VM3200 a partir do nosso website: www.aten.com
Operação do painel frontal
A operação do ecrã do painel frontal do VM3200 é intuitiva e cómoda.
Tenha em atenção as convenções de funcionamento seguintes:
• Utilize os botões de Entrada/Saída para configurar as ligações das
portas.
• Utilize o botão de vídeo para configurar as ligações de vídeo.
• Utilize o botão de áudio para configurar as ligações de áudio.
• Utilize o botão de perfil para selecionar um perfil mudar entre perfis que
tenham sido adicionados à lista de seleção de perfil.
• Utilize o botão Menu para aceder às opções da página do Menu.
• Utilize o botão ←para retroceder um nível, regressar ao ecrã inicial ou
sair.
• Utilize o botão ↑↓ para aceder às opções seguintes ou anteriores.
Nota: Para operar o dispositivo utilizando o painel frontal, a palavra-passe
predefinida é 1234.
Interface Web
A interface Web providencia acesso às definições avançadas do sistema,
como calendários de perfis e contas de utilizadores. O VM3250 suporta
até 16 inícios de sessão simultâneos. Utilize as seguintes informações para
aceder à interface Web pela primeira vez.
• Endereço IP predefinido: 192.168.0.60
• Nome de utilizador/palavra-passe predefinidos: administrator/
password
Vista traseira do VM3200
1Interruptor de energia
2Porta de série RS-485/RS-422
3Porta Ethernet
4Porta de série RS-232
5Fonte de alimentação principal
6Ranhura de alimentação redundante
(Opcional)
7Terminal de ligação à terra
8Ranhuras para placas de saída
9Ranhuras para placas de entrada
A
製品各部名称
VM3200 フロントパネル
1 LCD ディスプレイ
2 ファンクションプッシュボタン
3 入力プッシュボタン 1 ～ 32
4 出力プッシュボタン 1 ～ 32
5 アラート LED
6 冗長電源 LED
7 プライマリ電源 LED
8 ハンドル
9 持ち手
10 ケーブルストラップ
B
ハードウェアのセットアップ
VM3200 のセットアップに必要となる作業は、ケーブルを接続するだけで
す。接続図（図にある番号は下記の手順番号に対応）を参考にしながら、
下記の手順でセットアップを行ってください。
1 接地線を使用して、接地線の一端を接地ターミナルに接続し、もう一端
を適切な接地物に接続してください。
注意 : この手順を省略しないでください。サージや静電気によって本製品
が破損す るのを防ぐために適切な接地をしてください。
2 VM3200 のリアパネルのカバーのネジを外して、垂直スロットに入力 /
出力ボードを差し込んでください ( 詳しくは、VM3200 のユーザーマニ
ュアルをご参照ください )。
3 VM3200 の入力ボードのビデオポートとオーディオポートに AV ソース
デバイスを接続してください。
4 VM3200 の出力ボードのビデオポートにビデオディスプレイデバイス
を接続してください。
5 VM3200 の出力ボードのオーディオポートにスピーカー / オーディオ出
力デバイスを接続してください。
6 ( オプション ) シリアルコントロール機能を利用し、複数の VM3200 を
操作する場合、適切なシリアルケーブルを使用して、コンピューターま
たはシリアルコントローラーを VM3200 の RS-485 / RS-422 シリアル
ポート（メス）に接続してください。本製品には、この接続に利用でき
るターミナルブロックコネクターが同梱されています。
7 ( オプション ) リモート操作機能 (Web GUI) を使用する場合、カテゴリ
5e ケーブルで VM3200 のイーサネットポートをネットワーク接続して
ください。
8 ( オプション ) シリアルコントロール機能を利用する場合、適切なシリ
アルケーブルを使用してコンピューターまたはシリアルコントローラー
を VM3200 の RS-232 シリアルポート（メス）に接続してください。
9 本製品に同梱の電源コードを VM3200 の 3 極ソケットに接続してか
ら、電源コンセントに接続してください。
10 ( オプション ) 冗長電源が必要な場合は、追加の電源モジュールを接続
してください。
注意 : セカンダリ電源モジュールは、本製品に同梱されていません。詳
しくは、 VM3200 ユーザーマニュアルの「オプション装備」を
ご参照ください。
11 VM3200 に電源を入れてから、接続機器全てに電源を入れてください。
C
操作方法
VM3200 は、ローカル側ではフロントパネルにあるディスプレイやプッシ
ュボタンを使用して、リモート側では標準 TCP/IP 接続を通じて、Web ブ
ラウザから GUI を使用したり、RS-232/RS-485/RS-42 シリアルコント
ローラーを使用したりして、設定や操作できます。制御操作に関する詳細
は、弊社 Web サイト (www.aten.com/jp/ja/) から VM3200 ユーザーマ
ニュアルをダウンロードし、ご確認ください。
フロントパネル操作
VM3200 のフロントパネルディスプレイは、直観的で簡単に操作すること
ができます。操作方法は下記の通りです。
• ポート接続を設定するには、入力 / 出力プッシュボタンを使用してくだ
さい。
• ビデオ接続を設定するには、ビデオプッシュボタンを使用してください。
•
オーディオ接続を設定するには、オーディオプッシュボタンを使用してくだ
さい。
•
プロファイルを選択したり、プロファイル選択リストに追加した接続プロフ
ァイルを切り替えたりするには、プロファイルプッシュボタンを使用してく
ださい。
•
メニュー画面のオプションにアクセスするには、メニュープッシュボタンを
使用してください。
•
ひとつ前の段階に戻る、最初の画面に戻る、または終了する場合は、[ ← ] ボ
タンを使用してください。
•
次または前のオプションに移動するには、[ ↑ ][ ↓ ] ボタンを使用してくださ
い。
注意 : フロントパネルディスプレイを使用して本製品を操作する場合、デ
フォルトのパスワードは 1234 です。
Web インターフェイス
Web インターフェイスにより、プロファイルスケジュールやユーザアカウ
ントなど、高度なシステム設定にアクセスすることができます。VM3250
には、同時に 16 人までのユーザからログインできます。初めて Web イン
ターフェイスにアクセスするには、次の情報を使用します。
• デフォルト IP アドレス：192.168.0.60
• デフォルトのユーザ名 / パスワード：administrator/password
VM3200 リアパネル
1 電源スイッチ
2 RS-485/RS-422 シリアルポート
3 イーサネットポート
4 RS-232 シリアルポート
5 プライマリ電源
6 冗長電源 ( オプション )
7 接地ターミナル
8 出力ボード用スロット
9 入力ボード用スロット
A
개요
VM3200 전면
1 LCD 디스플레이
2 기능 푸시 버튼
3 입력 푸시 버튼 (1-32)
4 출력 푸시 버튼 (1-32)
5 알람 LED
6 보조 전원 LED
7 주 전원 LED
8 손잡이
9 홈이 파인 손잡이
10 케이블 스트랩
B
하드웨어 설치
VM3200 의 설치는 적절한 케이블을 간단히 연결하기만 하면 되는
작업입니다 . 위의 다이어그램 ( 그림의 번호는 아래의 단계에
해당함 ) 을 참조하여 다음을 수행하십시오 .
1 접지와이어의 한쪽 끝을 접지 단자에 연결하고 반대쪽 끝을
접지되는 적절한 물체에 연결하여 장치를 접지합니다 .
참고 : 이 단계를 건너뛰지 마십시오 . 올바른 접지는 서지 혹은
정전기로 인한 장치의 손상을 방지할 수 있습니다 .
2 VM3200 의 뒷면 패널에 있는 커버를 나사를 풀어 떼어내고 I/O
보드를 수직 슬롯에 넣습니다 ( 자세한 내용은 VM3200 의 사용
설명서의 28 페이지를 참조하십시오 .)
3 A/V 소스 장치를 VM3200 의 입력 보드에 있는 비디오 및 오디오
포트에 연결합니다 .
4 비디오 디스플레이 장치를 VM3200 의 출력 보드에 있는 비디오
포트에 연결합니다 .
5 스피커 / 오디오 출력 장치를 VM3200 의 출력 보드에 있는 오디오
포트에 연결합니다 .
6 ( 옵션 ) 여러 개의 VM3200 을 제어하기 위해 Serial 제어 기능을
사용하는 경우 , 적절한 Serial 케이블을 사용해 컴퓨터나 Serial
컨트롤러를 VM3200 의 암형 RS-485 /RS-422 고정 나사 커넥터에
연결합니다 . VM3200 패키지에는 이 연결에 사용되는 terminal
block 커넥터가 포함되어 있습니다 .
7 ( 옵션 ) 원격 작동 기능 ( 웹 GUI) 을 사용 중인 경우 Cat 5e
케이블로 네트워크와 VM3200 의 이더넷 포트를 연결합니다 .
8 ( 옵션 ) Serial 제어 기능을 사용 중인 경우 적절한 Serial 케이블로
컴퓨터나 Serial 컨트롤러와 VM3200 의 암형 RS-232 Serial 포트를
연결합니다 .
9 패키지에 포함된 전원 코드를 VM3200 의 3 구 콘센트에 꽂은 후
전원에 연결합니다 .
10 ( 옵션 ) 필요한 경우 보조용으로 추가 전원 모듈을 연결합니다 .
참고 : 보조 전원 모듈은 패키지에 포함되어 있지 않습니다 . 자세한
내용은 VM3200 사용 설명서의 11 페이지에 있는 옵션 장비를
참조하십시오 .
11 설치된 VM3200 와 모든 장치를 켭니다 .
C
조작
VM3200 은 전면 패널 디스플레이와 푸시 버튼을 통해 로컬에서 , 웹
브라우저를 사용하는 그래픽 사용자 인터페이스 (GUI) 를 통한 표준
TCP/IP 연결에서 , 또는 RS-232/RS-485/RS-422 Serial 컨트롤러를
통해 원격으로 구성하고 조작할 수 있습니다 . 제어 작업에 대한 자세한
내용을 보려면 당사 웹사이트에서 VM3200 사용자 매뉴얼을 다운로드
하십시오 . www.aten.com
전면 패널 조작
VM3200 의 전면 패널 디스플레이는 직관적이고 편리하게 조작할 수
있습니다 . 다음 조작 방법을참조하십시오 .
• 입력 / 출력푸시 버튼을 눌러 포트 연결을 구성합니다 .
• 비디오 푸시 버튼을 눌러 비디오 연결을 구성합니다 .
• 오디오 푸시 버튼을 눌러 오디오 연결을 구성합니다 .
• 프로필 푸시 버튼을 눌러 프로필을 선택하거나 프로필 선택 목록에
추가된 연결 프로필 사이를 전환합니다 .
• 메뉴 푸시 버튼을 눌러 메뉴 페이지 옵션에 액세스합니다 .
• ← 푸시 버튼을 눌러 한 단계 뒤로 가거나 초기 화면으로 돌아가거나
종료합니다 .
• ↑↓ 푸시 버튼을 눌러 이전 또는 다음 옵션으로 이동합니다 .
참고 : 전면 패널 디스플레이를 사용하는 장치를 조작의 기본
비밀번호는 1234 입니다 .
웹 GUI
웹 GUI 를 사용하면 프로파일 스케줄 및 사용자 계정과 같은 고급
시스템 설정에 접속할 수 있습니다 . VM3250 은 최대 16 개의 동시
로그인을 지원합니다 . 웹 GUI 에 처음 접속할 경우 다음 정보를
사용하십시오 .
•기본 설정된 IP 주소 : 192.168.0.60
•기본 설정된 사용자 이름 / 비밀번호 : administrator/password
VM3200 후면
1 전원 스위치
2 RS-485 / RS-422 Serial 포트
3 이더넷 포트
4 RS-232 Serial 포트
5 주 전원 공급 장치
6 보조 전원 슬롯 ( 옵션 )
7 접지 단자
8 출력 보드 슬롯
9 입력 보드 슬롯
A
硬件检视
VM3200 前视图
1液晶显示器
2功能按钮
3输入按钮 (1-32)
4输出按钮 (1-32)
5警报LED
6冗余电源LED
7主电源LED
8手柄
9嵌入式手柄
10 线缆扎带
B
硬件安装
安装VM3200非常简单，只需连接相应的线缆即可。请参照上面的安装
图（图中的数字对应下面的步骤），然后进行下列动作：
1 将接地线的一端连接到接地端子，将另一端连接到合适的接地物体，
以将装置接地。
注意 : 请勿省略此步骤。正确接地有助于防止电涌或静电对装置造成
的损坏。
2拧开VM3200后面板上护盖的螺丝，将I/O板插入竖槽 ( 参见
VM3200用户手册第28页了解详情）。
3将A/V来源设备连接到VM3200上输入板的视频和音频端口。
4将视频显示设备连接到VM3200上输出板的视频端口。
5将扬声器 / 音频输出设备连接到VM3200上输出板的音频端口。
6( 可选 ) 如果使用串行控制功能控制多个VM3200，请使用合适的串
行线将计算机或串行控制器连接到VM3200的凹式RS-485/RS-422
固定螺丝连接器。VM3200包装包括可用于此连接的接线盒连接器。
7( 可选 )如果使用遥控操作功能 (webGUI)，请将来自网络的Cat5e
线插接到VM3200的以太网端口。
8( 可选 )如果使用串行控制功能，请使用合适的串行线将计算机或串
行控制器连接到VM3200的凹式RS-232串行端口。
9将包装随附的电源线插接到VM3200的3眼插座，然后插接到电源。
10 ( 可选 )如果需要插接另外一个电源模块以实现冗余。
注意 : 包装中未附带第二个电源模块。请参阅VM3200用户手册第
11的“选件”了解详情。
11 打开VM3200和所有安装设备的电源。
C
操作
配置和操作VM3200可以通过前面板显示屏和按钮在本地执行，也可以
使用Web浏览器通过图形用户界面 (GUI) 经由标准TCP/IP连接远程执
行，或者通过RS-232/RS-485/RS-422串行控制器执行。有关控制操作
的详情，请从我们的网站下载VM3200用户手册 :www.aten.com
前面板操作
VM3200的前面板显示屏操作非常直观方便。请注意以下操作惯例 :
•使用输入 / 输出按钮配置端口连接。
• 使用视频按钮配置视频连接。
•使用音频按钮配置音频连接。
•使用配置文件按钮选择配置文件或切换已添加到配置文件选择列表中
的连接配置文件。
•使用菜单按钮访问菜单页选项。
•使用 ←按钮返回一级，返回初始屏幕或退出。
•使用 ↑↓ 按钮转到下一个或上一个选项。
注意 : 要使用前面板显示屏操作设备，默认密码是1234。
Web 用户界面
可通过 web 用户界面访问高级系统设置，如配置文件计划表和用户账
户。VM3250 支持多达 16 个同时登录。首次访问 web 用户界面时请采
用以下配置。
• 默认 IP 地址：192.168.0.60
• 默认用户名 / 密码：administrator/password
VM3200 后视图
1电源开关
2RS-485/RS-422串行端口
3以太网端口
4RS-232 串行端口
5主电源
6冗余电源插槽（可选）
7接地端子
8输出板插槽
9输入板插槽
A
介紹视
VM3200 前視圖
1 LCD 顯示螢幕
2 功能按鈕
3 輸入按鈕 (1-32)
4 輸出按鈕 (1-32)
5 警報 LED 指示燈
6 備援電源 LED 指示燈
7 主電源 LED 指示燈
8 把手
9 嵌入式把手
10 連接線固定帶
B
硬體安裝
安裝 VM3200 只需簡單地插入適當的線材。請參考以上的安裝連線圖
( 連線圖中的號碼對應至以下步驟 )，並進行以下操作：
1 請使用接地線的一頭連接至接地埠，另外一端連接至任何一個接地
物。
附註 : 請勿略過此一步驟， 適當的接地能防止靜電或突波所造成的傷
害。
2 旋鬆 VM3200 後面板上的護蓋，然後將 I/O 板插入垂直插槽 ( 請參閱
VM3200 使用手冊第 28 頁的詳細資料 )。
3 將 A/V 來源裝置連接至 VM3200 上之輸入板的視訊及音訊連接埠。
4 將視訊顯示裝置連接至 VM3200 上之輸出板的視訊連接埠。
5 將喇叭 / 音訊輸出裝置連接至 VM3200 上之輸出板的音訊連接埠。
6 ( 選擇性 ) 若使用序列控制功能控制多部 VM3200，請將適合的序列
纜線從電腦或序列控制器插至 VM3200 的母頭 RS-485 / RS-422 繫緊
螺絲連接器。VM3200 的包裝含有可用於此連接的端子台連接器。
7 ( 選擇性 ) 如欲使用遠端操作功能 ( 網頁 GUI)，請將 Cat 5e 纜線從網
路插至 VM3200 的乙太網路連接埠。
8 ( 選擇性 ) 若使用序列控制功能，請將適合的序列線材從電腦或序列
控制器插至 VM3200 的母頭 RS-232 連接埠。
9 請將包裝內所附的電源線插至 VM3200 的 3 針腳電源插座，然後將
電源變壓器插至電源。
10 ( 選擇性 ) 如有需要，插入額外的電源模組作為備援電源。
附註 : 產品包裝不含第二個電源模組。請參閱 VM3200 使用手冊第
11 頁「選購設備」的詳細資料。
11 開啟 VM3200 和全部的裝置電源。
C
操作方式
VM3200 可透過前面板顯示器及按鈕，或是透過運用網頁瀏覽器圖形化
使用者介面 (GUI) 的標準 TCP/IP 連線或 RS-232 / RS-485 / RS-422 序列
控制器，分別以本機及遠端的方式進行設定與操作。如需控制操作的更
多詳細資訊，請從本公司的網站下載 VM3200 使用手冊： www.aten.com
前面板操作
VM3200 的前面板顯示操作既直覺又便利。請注意以下操作慣例：
• 使用 Input/Outout ( 輸入 / 輸出 ) 按鈕設定連接埠連線。
• 使用 Video( 視訊 ) 按鈕設定視訊連線。
• 使用 Audio( 音訊 ) 按鈕設定音訊連線。
• 使用 Profile( 設定檔 ) 按鈕選取設定檔，或是在已新增至設定檔選取清
單的設定檔之間進行切換。
• 使用 Menu( 功能表 ) 按鈕存取功能表頁面選項。
• 使用 ← 按鍵回到上一層、回到初始畫面或離開。
• 使用 ↑↓ 按鈕前往上一個或下一個選項。
附註 : 若要使用前面板顯示器來操作裝置，預設密碼為 1234。
Web 使用者介面
可透過 web 使用者介面進行進階系統設定，例如設定檔時程表和使用者
帳號。VM3250 支援多達 16 個帳號同時登入。首次進入 web 使用者介
面時請使用以下
配置。
• 預設 IP 位址：192.168.0.60
• 預設使用者名稱 /密碼：administrator/password
VM3200 後視圖
1 電源開關
2 RS-485 / RS-422 序列埠
3 乙太網路連接埠
4 RS-232 序列連接埠
5 主電源供應器
6 備援電源槽 ( 選配 )
7 接地埠
8 輸出板卡插槽
9 輸入板卡插槽
