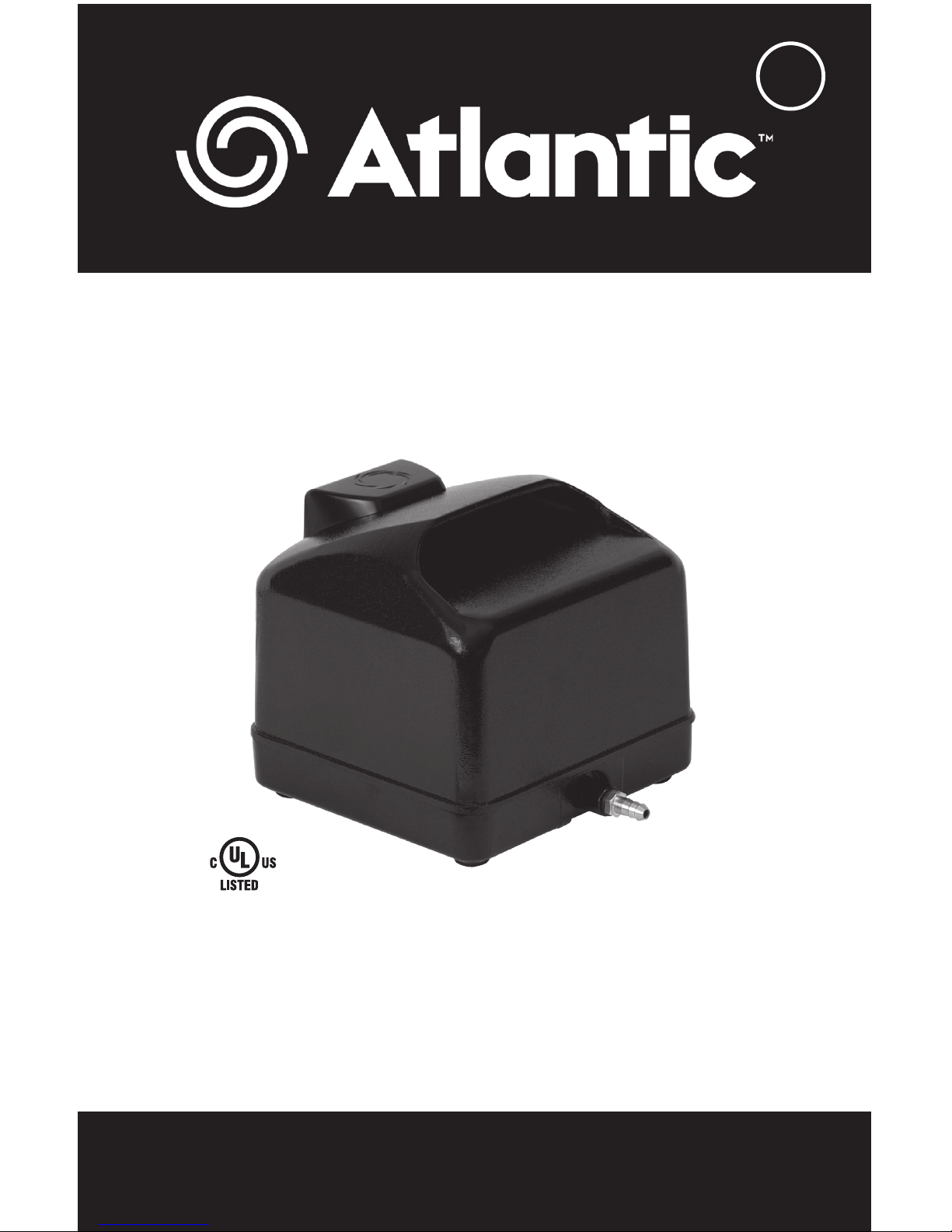

Atlantic TA1800 User manual

Product Manual | Manuel du Produit | Manual del Producto
1.330.274.8317
www.ATLANTICWATERGARDENS.com
M
TA1800 / TA3600

Introduction
Thank you for purchasing Atlantic’s Typhoon TA1800/TA3600 Air Pump. Before using this air
pump please take a moment to review this manual.
This pump is designed to pump air. The oil-free, double damping air pump system
produces a large volume of air with little noise. The aluminum casing and outer housing
cover dissipate heat quickly and shield the compressor from the elements in an outdoor
application.
Atlantic’s Typhoon Air Pump may be used in a variety of water-related applications
including oxygenation of ponds and aquariums and de-icing of outdoor ponds.
To avoid an accident, do not use the pump in any way other than as described in this
manual. Please note the manufacturer cannot be responsible for accidents arising because
the product was not used as prescribed. After reading this manual keep it as a reference in
case questions arise during use.
2
Prior to Operation and Installation
When the pump is delivered, first perform the following checks:
• Check for any damage to pump and power cable that may have occurred during shipping.
• Check the model number to make sure it is the product that was ordered and verify the
voltage and frequency are correct.
Caution
• DO NOT operate this product under any condition other than those for which it is specified.
Failure to observe this precaution can lead to electrical shock, electrical leakage, fire, water
leakage or other problems.
• Please only use with a power supply voltage within 110-120 volt 60 Hz.
• Always turn o power or unplug the pump prior to performing any maintenance or placing
your hands into the water.
• CAUTION:
THIS AIR PUMP IS TO BE USED IN A CIRCUIT PROTECTED BY A GROUND FAULT
CIRCUIT INTERRUPTER.
• WARNING:
RISK OF ELECTRIC SHOCK - THIS PUMP IS SUPPLIED WITH A GROUNDING CONDUCTOR AND
GROUNDING-TYPE ATTACHMENT PLUG. TO REDUCE THE RISK OF ELECTRIC SHOCK, BE CERTAIN
THAT IT IS CONNECTED ONLY TO A PROPERLY GROUNDED, GROUNDING TYPE RECEPTACLE.
AIR PUMP OUTPUT
MODEL MAX @ 1' @ 2' @ 3' @ 4' @ 5' @6' @8' @10'
TA1800 LPM /
CFM
30 /
1.06
25 /
0.88
21 /
0.74
17 /
0.60
13 /
0.46
9 /
0.32
4 /
0.14 --- ---
TA3600 LPM /
CFM
60 /
2.12
54 /
1.91
47 /
1.66
40 /
1.41
34 /
1.2
28 /
0.99
23 /
0.81
12 /
0.42
2 /
0.07
MODEL OUTLET VOLTS WATTS MAX
PRESSURE
MAX
DEPTH
CORD
LENGTH
TA1800 ⅜" insert, ½" slip 115 25 3 psi 7’ 6'
TA3600 ⅜" insert, ⅝" slip 115 35 5 psi 11’ 6'

3
Electrical Safety
• Electrical wiring should be installed by a qualified electrician in accordance with all
applicable safety regulations. Incorrect wiring can lead to pump malfunction, electrical
shock or fire.
• Air Pumps must be protected by a ground fault circuit interrupter (GFCI).
• Air Pumps must be plugged into a standard, properly grounded, three pronged outlet.
Safety Instructions
• If the pump falls into the water, do not reach for it. First unplug the air pump or disconnect
the power supply and then retrieve the pump. Let a qualified technician inspect the pump if
immersion occurs.
• Do not lift, lower or handle the pump by pulling on the electrical cord. Make sure the
electrical cable does not become excessively bent or twisted and does not rub against a
structure in a way that might damage it.
• The submersible pump should not be used if the electrical supply cable is damaged in
any way. If a cable with damaged insulation is submerged in water, there is danger of
ATTENTION
Typhoon air pumps are NOT submersible, and must be
placed in a secure area away from the water’s edge.
water seeping into the pump motor and causing a short. Altering the electrical cable in any
way will void the warranty.
Installation
Pump Placement
The following factors must be considered when choosing a location for the air pump.
• Typhoon Air Pumps feature weather-proof aluminum housings for outdoor use. However,
installation in a dry, well-ventilated area will further prolong the service life of the air pump.
• Typhoon Air Pumps must be placed on a flat, stable surface above the water level of
the pond.
• Proper ventilation is critical for heat dissipation and operation. Never cover the air pump
unless adequate airflow to the pump is provided.
• Tubing must always be run on a downward slope away from the air pump to avoid
condensation damage.
Air Pump Connections
Typhoon Air pumps will accept multiple sizes of tubing. Please refer to the chart on page 2 for
acceptable tubing diameters for these Air Pumps. Using large diameter tubing and avoiding
sharp bends will improve performance of this air pump after installation.
• Multiple air stones can be connected to the pump outlet by adding a 2-way air splitter.
Use new and suciently large air stones with enough discharge capacity. Air stones that are
too small, old, worn out or placed too deep will reduce the output capacity. Place air stones no
deeper than 7’ (TA1800) and 11’ (TA3600) below the surface of the water. Avoid kinks and tight
turns in the tubing run and take care to never fully close o the pump outlet. Ensure that the
pump can discharge sucient air at all times, otherwise the pump will overheat leading to
diaphragm and compressor failure. Please note that an ambient temperature above 110° F can
cause the diaphragm to overheat and crack.

4
To prevent any water from flowing back into the pump when powered o, it is advisable to
install the pump above water level. Tubing must run at a downward slope away from the
compressor. The use of an inline check valve is also recommended to further prevent
moisture damage.
Service & Maintenance
Dust and debris blocking the air intake
may cause abnormal noises or result
in a failure of the pump. Periodic
cleaning of the air intake and
sponge is recommended:
• Unplug the air pump before cleaning
or replacing the air intake sponge.
• Remove the air intake cover, intake
filter and clean with mild detergent.
• Rinse the components thoroughly and
allow to dry completely before reinstalling.

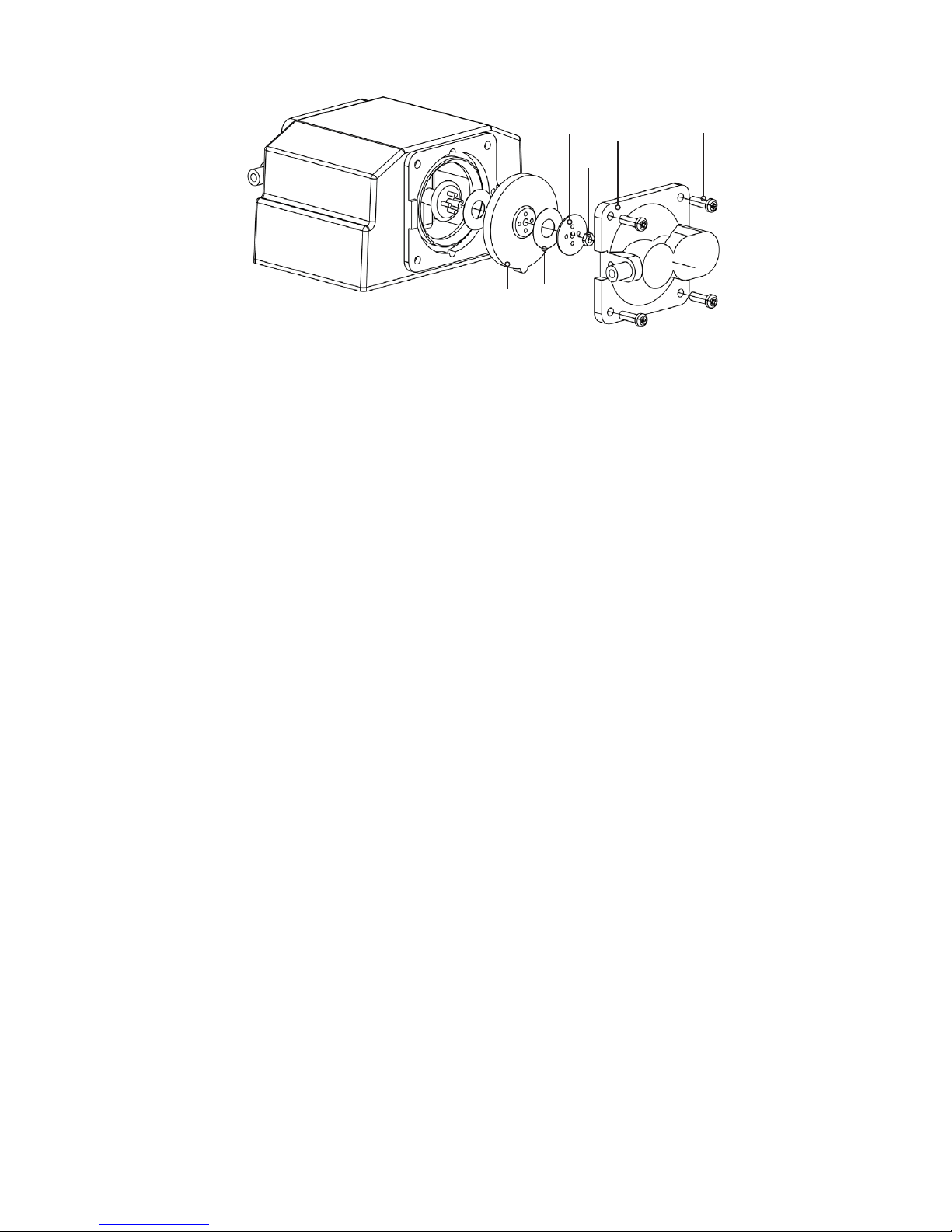

Diaphragm replacement
Rubber diaphragms are a wearable part that will need servicing over time. Moisture, heat and
dust will all shorten the life of the diaphragms. Please follow the following steps when
installing replacement diaphragms.
• Remove the top cover housing for the air pump. Loosen the air chamber screws (1) and
remove the outer air chamber (2).
• Loosen the diaphragm nut (3) and remove the diaphragm depressor (4), electrostatic
membrane (5) and the damaged diaphragm (6).
• Install the new diaphragm ensuring that the rubber tabs align properly with the notches
on the inner air chamber.
• Once the diaphragm is seated properly, assemble the components by following the
previous steps in reverse order.
Warranty
All Typhoon Air Pumps carry a three-year limited warranty. This limited warranty is extended
solely to the original purchaser commencing from the date of original purchase receipt and is
void if any of the following apply:
• The cord has been cut or altered.
• The pump has been misused or abused.
• The pump has been disassembled other than as described in this manual.
• Serial number tag has been removed.

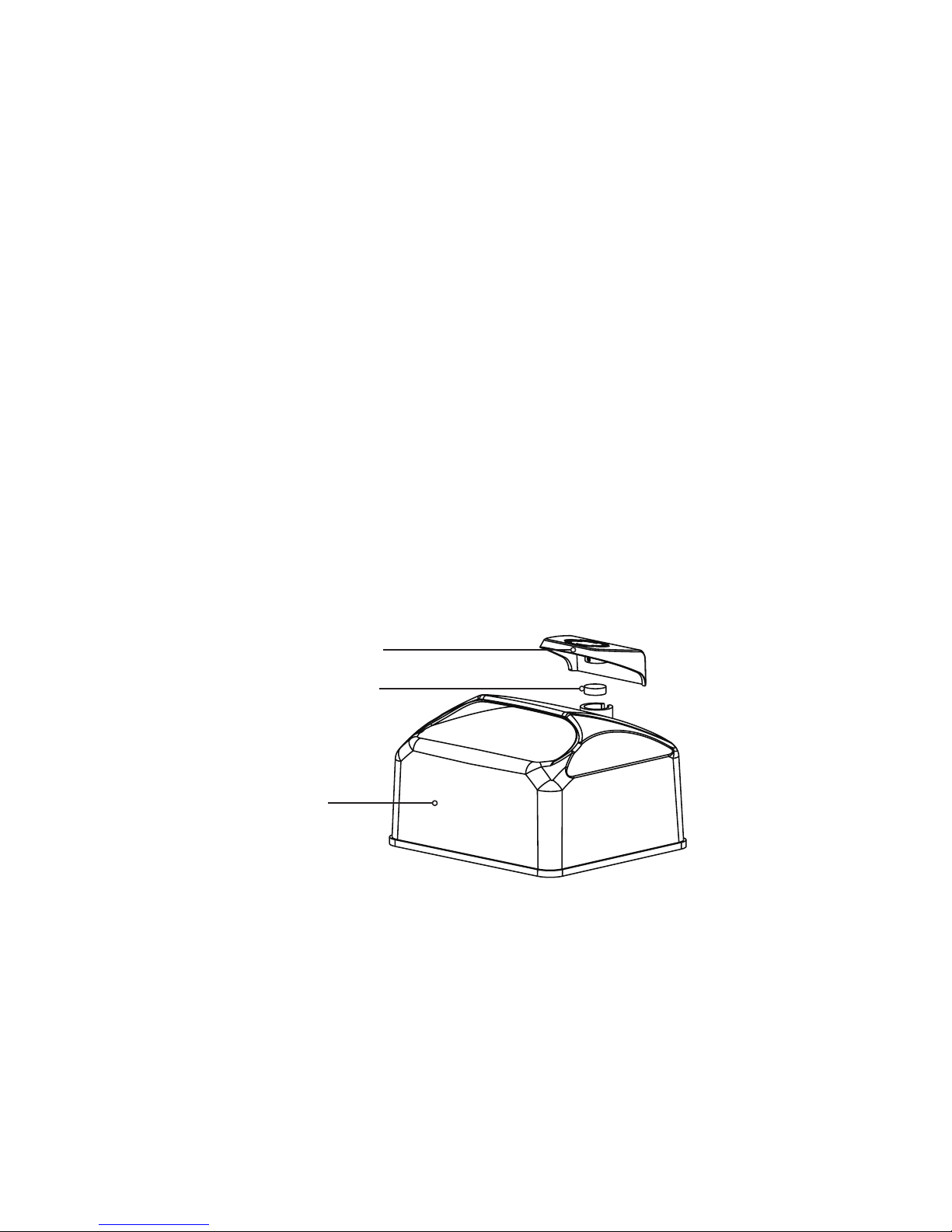

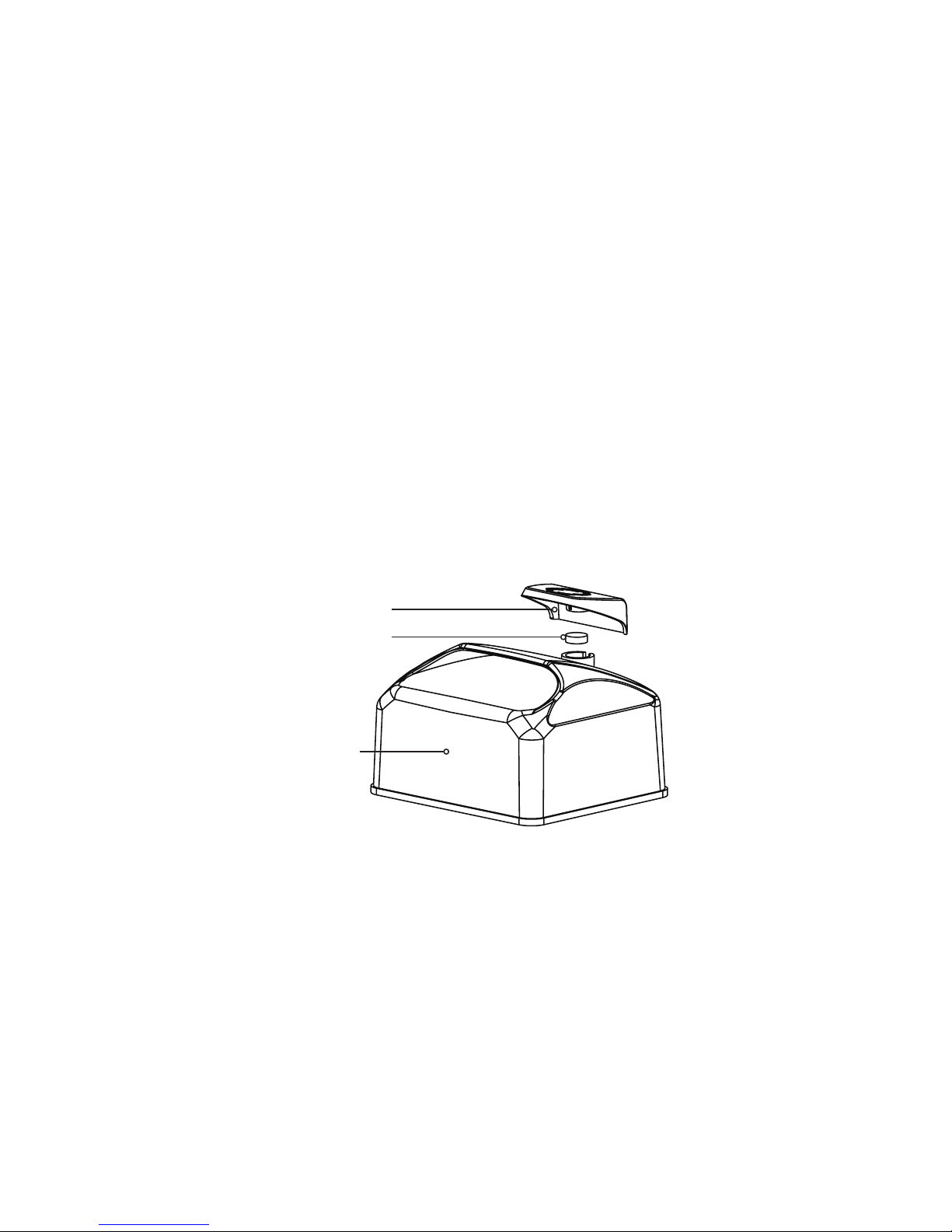

Air Intake Cover
Air Intake
Filter Sponge
Top Cover
Housing
65
4
3
21

5
Problem Possible Cause Possible Solution
Air pump does
not run
Power is o Turn power on
Power failure Check power supply or
contact local power company
Voltage drop/ Overload Check/Replace the GFI (Ground
Fault Interrupter)
Power cord is not connected Connect power cord
Air pump stops
after starting
Air pump is
overheating Allow pump to cool
Power/Current overload Check length/size of power cable.
Check or replace GFI
Diminished
air flow rate or
no air flow
Kinked/damaged tubing Repair/replace tubing
Dirty filter media Clean filter media
Worn/damaged diaphragm Consult your dealer. Replace
diaphragm and flappers
Air line is submerged
below operating depth Raise air line to desired depth
Warranty Claims
In case of warranty claims, the air pump should be returned to place of purchase
accompanied by original receipt.
Troubleshooting Guide
Always turn o power before inspecting the pump. Failure to observe this precaution can
result in a serious accident.
Before ordering repairs, carefully read through this instruction booklet. If the problem persists,
contact your dealer.

6
Introduction
Merci d’avoir choisi la pompe à air Typhoon TA1800/TA3600 d’Atlantic. Avant d’utiliser cette
pompe à air, veuillez prendre un moment pour passer ce manuel en revue.
Cette pompe a été conçue pour pomper de l’air. Le système de pompage d’air sans huile
doublement insonorisé produit un fort volume d’air à pression élevée avec faible bruit.
Le carter en aluminium et l’enveloppe extérieure dissipent rapidement l’échauement et
protègent le compresseur des éléments dans une application en extérieur.
La pompe à air Typhoon d’Atlantic peut être utilisée dans une variété d’applications,
incluant l’oxygénation de bassins et aquariums et le déglaçage de mares extérieures.
Pour éviter un accident, n’utilisez pas la pompe d’une autre façon que ce qui est décrit dans
ce manuel. Veuillez noter que le constructeur ne peut pas être responsable d’accidents
survenant parce que le produit n’a pas été utilisé comme prescrit. Après avoir lu ce manuel,
conservez-le comme référence au cas où vous auriez une question durant l’utilisation.
Avant l’installation ou l’utilisation
À la livraison de la pompe, veuillez faire ces contrôles :
• Cherchez d’éventuels dommages à la pompe et à son câble d’alimentation qui auraient pu
survenir durant le transport.
• Vérifiez la référence de modèle pour vous assurer que c’est bien le produit qui avait été
commandé, et vérifiez que la tension et la fréquence du secteur sont corrects.
Attention
• NE faites PAS fonctionner le produit dans n’importe quelle condition autre que celles
pour lequel il a été spécifié. La non-observation de ces précautions peut entraîner une
commotion électrique, une déperdition électrique, un départ d’incendie, une perte d’eau
ou causer d’autres problèmes.
• Veuillez n’utiliser cette pompe qu’avec une alimentation secteur 60 Hz de tension allant
de 110 à 120 volts.
• Coupez toujours le secteur en amont ou débranchez électriquement la pompe avant
toute intervention d’entretien ou de mettre vos mains dans l’eau.
• ATTENTION:
CETTE POMPE À AIR EST À UTILISER SUR UN CIRCUIT SECTEUR PROTÉGÉ PAR UN
DISJONCTEUR SUR DÉFAUT DE TERRE.
• AVERTISSEMENT:
RISQUE DE COMMOTION ÉLECTRIQUE – CETTE POMPE EST FOURNIE AVEC UN CONDUCTEUR DE
TERRE ET UNE FICHE D’ALIMENTATION AVEC BROCHE DE TERRE. POUR RÉDUIRE LE RISQUE DE
COMMOTION ÉLECTRIQUE, ASSUREZ-VOUS QU’ELLE N’EST BRANCHÉE QUE SUR UNE PRISE
SECTEUR CORRECTEMENT RELIÉE À LA TERRE.
Rendement de la pompe à air
MODÉLE MÁX @31cm @61cm @91cm @1,2m @1,5m @1,8m @2,4m @3,1m
TA1800 LPM /
CFM
30 /
1,06
25 /
0,88
21 /
0,74
17 /
0,60
13 /
0,46
9 /
0,32
4 /
0,14 --- ---
TA3600 LPM /
CFM
60 /
2,12
54 /
1,91
47 /
1,66
40 /
1,41
34 /
1,2
28 /
0,99
23 /
0,81
12 /
0,42
2 /
0,07
MODÉLE SORTIE VOLTS WATTS PRESSION
MAXIMALE
PROFONDEUR
MAXIMALE
LONGUEUR DU
CORDON
TA1800 ⅜" insert, ½" slip 115 25 3 psi 2,1 m 1,8 m
TA3600 ⅜" insert, ⅝" slip 115 35 5 psi 3,3 m 1,8 m

7
Sécurité électrique
• Le câblage électrique doit être eectué par un électricien qualifié en conformité avec
toutes les réglementations de sécurité applicables. Un câblage incorrect peut entraîner
un dysfonctionnement de la pompe, une commotion électrique ou un départ d’incendie.
• Les pompes à air doivent être protégées par un disjoncteur sur fuite de terre (GFCI).
• Les pompes à air doivent être branchées sur une prise secteur standard à trois broches
avec liaison de terre.
Instructions de sécurité
• Si la pompe tombe dans l’eau, n’allez pas tout de suite la récupérer. Débranchez d’abord la
pompe à air ou coupez l’alimentation électrique en amont, puis, seulement après, récupérez
la pompe. Confiez l’inspection de la pompe à un technicien qualifié si la pompe a subi
une immersion.
• Ne soulevez pas, n’abaissez pas ou ne portez pas la pompe en la tirant par son cordon
électrique. Assurez-vous que le câble électrique ne devient pas excessivement plié ou
torsadé, et ne frotte pas contre une structure d’une façon qui pourrait l’endommager.
• La pompe ne doit pas être utilisée si le câble d’alimentation électrique est endommagé
d’une quelconque façon. Si un câble avec une isolation endommagée est plongé dans l’eau,
il y a un danger que de l’eau ne s’infiltre dans le moteur de la pompe et cause un
court-circuit. Une altération du câble électrique de quelque manière que ce soit annulera
la garantie.
ATTENTION
Les pompes à air Typhoon NE sont PAS submersibles, il faut
les placer en lieu sûr à l’écart du bord de l’eau.
Installation
Placement de la pompe
Les facteurs qui suivent sont à prendre en considération au moment du choix d’un
emplacement pour la pompe à air.
• Les pompes à air Typhoon comportent des enveloppes isolant des intempéries pour une
utilisation à l’extérieur. Cependant, une installation dans un endroit sec et bien ventilé
augmentera la durée de service de la pompe.
• Les pompes à air Typhoon doivent être posées sur une surface plane et stable, au-dessus
du niveau de l’eau du bassin.
• Une ventilation appropriée est critique pour la dissipation de chaleur et le bon
fonctionnement. Ne recouvrez jamais la pompe à air sauf si une circulation d’air adéquate
est fournie.
• Les tuyaux doivent être posés avec une pente descendante en s’écartant de la pompe à air
pour éviter des dommages par condensation.
Raccordements de la pompe à air
Les pompes à air Typhoon acceptent des tuyaux de diérentes dimensions. Veuillez vous
référer au tableau en page 2 pour les diamètres de tuyaux acceptables pour ce modèle de
pompe à air. L’utilisation d’un tuyau de gros diamètre en évitant des angles aigus améliorera la
performance de cette pompe à air après l’installation.
• Plusieurs pierres de diusion d’air peuvent être connectées en sortie de pompe en
ajoutant un embranchement à deux voies.

8
Utilisez des pierres poreuses neuves et susamment grosses avec susamment de capacité
de libération d’air. Si elles sont trop petites, anciennes ou usées, ou immergées trop profond,
cela va réduire leur capacité d’émission. Posez les pierres de diusion d’air pas plus
profondément que 7 pieds ou 213 cm (TA1800), et 11 pieds ou 335 cm (TA3600), sous la surface
de l’eau. Évitez les pincements et les angles serrés dans le tronçon du tuyau et faites attention
de ne jamais fermer complètement la sortie de la pompe. Assurez-vous que la pompe peut
envoyer assez d’air en permanence, sinon elle chauerait trop, en pouvant causer une panne
de diaphragme et de compresseur. Veuillez noter que si la température ambiante dépasse
43,3 °C (110°F) le diaphragme peut chauer trop et se casser.
Pour éviter toute remontée d’eau dans la pompe quand elle est coupée, il est bon de l’installer
au-dessus du niveau de l’eau. Le tuyau doit partir en pente descendante depuis le com-
presseur. L’utilisation d’un clapet anti-retour en ligne est également recommandée pour éviter
encore plus les dommages par l’humidité.
Service et entretien
De la poussière et des débris obstruant l’admission d’air peuvent provoquer des bruits
anormaux ou entraîner une panne de la pompe. Un nettoyage périodique de la zone et de
l’éponge d’admission d’air est recommandé :
• Débranchez la pompe à air avant son nettoyage ou le remplacement de l’éponge
d’admission d’air.
• Enlevez le couvercle du filtre d’admission, puis le filtre lui-même que vous nettoyez avec une
solution détergente douce.
• Rincez les composants soigneusement et laissez bien sécher avant de procéder à la remise
en place.
Couvercle
d’admission d’air
Éponge de filtre
d’admission d’air
Enveloppe
supérieure
de carter
Remplacement du diaphragme
Les diaphragmes en caoutchouc sont des pièces consommables qui nécessiteront une
intervention au fil du temps. L’humidité, la chaleur et la poussière sont des causes de réduc-
tion de durée de vie des diaphragmes. Veuillez suivre ces étapes quand vous installez des
membranes de remplacement :
• Déposez l’enveloppe extérieure de carter de la pompe à air. Desserrez les vis de la chambre
d’air (1) et sortez l’extérieur de la chambre d’air (2).
• Desserrez l’écrou de diaphragme (3) en sortez le dépresseur de diaphragme (4), la
membrane électrostatique (5) et le diaphragme endommagé (6).
• Installez le nouveau diaphragme en vous assurant que les taquets en caoutchouc s’alignent
correctement avec les encoches dans la partie intérieur de la chambre d’air.

9
65
4
3
21
• Une fois que le diaphragme est correctement calé, remontez les composants d’ans l’ordre
inverse de leu phase de démontage.
Garantie
Toutes les pompes Typhoon portent une garantie limitée de trois an. Cette garantie limitée
est accordée seulement à l’acheteur d’origine, et commence à la date de la facture de l’achat
d’origine, elle est caduque si un de ces points s’applique :
• Le cordon d’alimentation a été coupé ou altéré.
• Il y a eu mésusage ou abus avec la pompe.
• La pompe a été démontée d’une façon autre que celle décrite dans le manuel.
• L’étiquette portant le numéro de série a été enlevée.
Demandes d’application de la garantie
En cas de demandes d’application de la garantie, la pompe doit être renvoyée à son point
d’achat accompagnée de l’original du document justificatif de l’achat.

10
La pompe à air
ne démarre pas
L’alimentation est coupée Mettez en marche
Panne de secteur
Vérifiez l’arrivée du secteur ou
contactez la régie locale de
fourniture électrique
Chute de tension/Surcharge Contrôlez/remplacez le disjoncteur
sur défaut de terre (GFI)
Le cordon d’alimentation
n’est pas branché Branchez le cordon d’alimentation
La pompe s’ar-
rête après avoir
démarré
La pompe à air a trop
chaué Laissez la pompe refroidir
Surcharge en puissance/
courant
Vérifiez la longueur et le calibre du
câble d’alimentation Vérifiez ou
remplacez le disjoncteur diérentiel
Débit en
diminution ou
arrêt du débit
Tuyau pincé/endommagé Réparez/remplacez le tuyau
Matière de filtrage
encrassée Nettoyez la matière de filtrage
Diaphragme usé/
endommagé
Consultez votre revendeur.
Remplacez le diaphragme et les
clapets à languette.
La conduite d’air est
immergée plus bas que la
profondeur de travail
Remontez la conduite d’air à la
profondeur voulue
Guide de dépannage
Coupez toujours l’alimentation électrique avant d’inspecter la pompe. Ne pas observer cette
précaution peut entraîner un accident grave.
Avant de demander des réparations, lisez attentivement ce tableau d’aide. Si le problème
persiste, contactez votre revendeur.

11
Introducción
Gracias por seleccionar la bomba de aire Typhoon TA1800/TA3600 de Atlantic. Antes de
utilizar esta bomba de aire, por favor dedique un momento para estudiar este manual.
Esta bomba está diseñada para bombear aire. El sistema de bomba de aire de
amortiguación doble y sin aceite produce un gran volumen de aire a alta presión y bajo
ruido. La carcasa de aluminio y la cubierta exterior disipan rápidamente el calor y
protegen el compresor contra las condiciones climáticas en aplicaciones en exteriores.
La bomba de aire Typhoon de Atlantic se puede utilizar en una variedad de aplicaciones
relacionadas con el agua incluyendo la oxigenación de estanques y acuarios, y el deshielo
de estanques exteriores.
Para evitar un accidente, no utilice la bomba de ninguna manera diferente a la descrita
en este manual. Por favor observe que el fabricante no puede ser responsable de
accidentes causados porque el producto no se utilizó según lo indicado. Después de leer
este manual, guárdelo para consulta en caso que surjan preguntas durante el uso.
Antes de la instalación y puesta en funcionamiento
Al recibir la bomba, primero realice las siguientes revisiones:
• Revise en busca de cualquier daño de la bomba y del cable de suministro de energía que
pudiera haber ocurrido durante el transporte.
• Verifique el número de modelo para asegurarse que es el producto que se pidió y verifique
que el voltaje y frecuencia son correctos.
Precaución
• NO ponga en funcionamiento este producto bajo ninguna condición diferente a la
condición para la cual está diseñado. No seguir esta precaución puede llevar a descarga
eléctrica, fuga eléctrica, incendio, fuga de agua u otros problemas.
• Por favor sólo utilice el voltaje de suministro de 110 a 120 voltios, 60 Hz.
• Siempre desconecte la energía o desenchufe la bomba antes de realizar cualquier
mantenimiento o antes de colocar sus manos dentro del agua.
• PRECAUCIÓN:
ESTA BOMBA DE AIRE SE DEBE UTILIZAR EN UN CIRCUITO PROTEGIDO POR UN INTERRUPTOR DE
CIRCUITO POR FALLA A TIERRA (GFCI).
Salida de la bomba de aire
MODELO MÁX @31cm @61cm @91cm @1,2m @1,5m @1,8m @2,4m @3,1m
TA1800 LPM /
CFM
30 /
1,06
25 /
0,88
21 /
0,74
17 /
0,60
13 /
0,46
9 /
0,32
4 /
0,14 --- ---
TA3600 LPM /
CFM
60 /
2,12
54 /
1,91
47 /
1,66
40 /
1,41
34 /
1,2
28 /
0,99
23 /
0,81
12 /
0,42
2 /
0,07
MODELO SORTIE VOLTS WATTS PRESIÓN MÁX. PROFUNDIDAD
MÁX.
LONGITUD DEL
CABLE
TA1800 ⅜" insert, ½" slip 115 25 3 psi 2,1 m 1,8 m
TA3600 ⅜" insert, ⅝" slip 115 35 5 psi 3,3 m 1,8 m

12
• ADVERTENCIA:
RIESGO DE DESCARGA ELÉCTRICA - ESTA BOMBA ESTÁ EQUIPADA CON UN CABLE DE CONEXIÓN
A TIERRA Y UN ENCHUFE DEL TIPO DE CONEXIÓN A TIERRA. PARA REDUCIR EL RIESGO DE
DESCARGA ELÉCTRICA, VERIFIQUE QUE EL EQUIPO SE CONECTE A UN TOMACORRIENTE DEL TIPO
DE CONEXIÓN A TIERRA CONECTADO APROPIADAMENTE A TIERRA.
Seguridad eléctrica
• El cableado eléctrico debe ser instalado por un electricista calificado, de acuerdo con todas
las regulaciones de seguridad aplicables. Un cableado incorrecto puede llevar a falla de la
bomba, descarga eléctrica o incendio.
• Las bombas de aire deben estar protegidas mediante un interruptor de circuito por falla
a tierra (GFCI).
• Las bombas de aire se deben enchufar en un tomacorriente normal de tres patas conectado
a tierra apropiadamente.
Instrucciones de seguridad
• Si la bomba cae dentro del agua, no trate de alcanzarla. Primero desenchufe la bomba de
aire o desconecte la fuente de energía y luego recupere la bomba. Si ocurre inmersión,
permita que un técnico calificado inspeccione la bomba.
• No levante, baje ni manipule la bomba halándola del cable eléctrico. Asegúrese que el cable
eléctrico no se doble ni retuerza excesivamente y que no haga contacto contra una
estructura que pudiera dañarlo.
• La bomba sumergible no se debe utilizar si el cable de suministro eléctrico está dañado
de alguna manera. Si un cable con aislamiento dañado se sumerge dentro del agua,
existe el peligro que el agua penetre al motor de la bomba y que se cause un
cortocircuito. Alterar el cable eléctrico de alguna manera anulará la garantía.
ATENCIÓN
Las bombas de aire Typhoon NO son sumergibles y deben
colocarse en un lugar seguro alejado del borde del agua.
Instalación
Ubicación de la bomba
Se deben considerar los siguientes factores al elegir la ubicación para la bomba de aire.
• Las bombas de aire Typhoon tienen carcasas de aluminio a prueba de agua para uso en
exteriores. Sin embargo, la instalación en un lugar seco y bien ventilado prolongará
adicionalmente la vida de servicio de la bomba de aire.
• Las bombas de aire Typhoon se deben colocar sobre una superficie plana y estable por
encima del nivel de agua del estanque.
• La ventilación apropiada es decisiva para la disipación del calor y el buen funcionamiento.
Nunca cubra la bomba de aire a menos que se suministre flujo de aire apropiado a
la bomba.
• La manguera (tubing) siempre se debe instalar en inclinación descendente alejándose de
la bomba de aire para evitar daño por condensación.
Conexiones de la bomba de aire
Las bombas de aire Typhoon pueden aceptar múltiples tamaños de manguera (tubing). Por
favor consulte la tabla en la página 2 para ver los diámetros de manguera aceptables para
este modelo de bomba de aire. Utilizando manguera de diámetro grande y evitando curvas
bruscas se mejorará el funcionamiento de esta bomba de aire después de la instalación.

13
• Se pueden conectar múltiples piedras formadoras de burbujas a la conexión de salida de
la bomba agregando un divisor de aire de 2 vías.
Utilice piedras formadoras de burbujas nuevas y suficientemente grandes con suficiente
capacidad de descarga. Las piedras formadoras de burbujas que son muy pequeñas, viejas,
están desgastadas o que se colocan demasiado profundo reducirán la capacidad de salida
de aire. Coloque las piedras a una profundidad no mayor de 2,1 m (7’) (TA1800) y 3,4 m (11’)
(TA3600) debajo de la superficie del agua. Evite retorcimientos y giros agudos en el tramo
de manguera y tenga cuidado de no cerrar nunca completamente la salida de la bomba.
Asegúrese que la bomba puede descargar suficiente aire en todo momento, de lo contrario la
bomba se sobrecalentará y se causará la falla del diafragma y del compresor. Por favor
observe que una temperatura ambiente superior a 43ºC (110°F) puede causar que el
diafragma se sobrecaliente y agriete.
Para evitar que algo de agua fluya de regreso hacia el interior de la bomba cuando se apaga,
se recomienda instalar la bomba por encima del nivel del agua. La manguera (tubing) se debe
instalar de manera inclinada descendente alejándose del compresor. También se
recomienda el uso de una válvula antiretorno en línea para evitar daño por humedad.
Servicio y mantenimiento
El polvo y suciedad que bloquean la entrada de aire pueden causar ruidos anormales o causar
la falla de la bomba. Se recomienda la limpieza periódica de la esponja de la entrada de aire:
• Desenchufe la bomba de aire antes de limpiar o reemplazar la esponja de la entrada de aire.
• Remueva la cubierta de la entrada de aire, el filtro de la entrada de aire y límpielo con
detergente suave.
• Enjuague detenidamente los componentes y permita secar completamente antes de
su reinstalación.
Cubierta de la
entrada de aire
Esponja-filtro de
la entrada de aire
Carcasa
superior
Reemplazo del diafragma
El diafragma de caucho es una pieza desgastable que necesitará servicio de mantenimiento
a lo largo del tiempo. La humedad, el calor y el polvo acortarán la vida de los diafragmas. Por
favor siga los siguientes pasos al instalar los diafragmas de reemplazo.
• Retire la carcasa superior de la bomba de aire. Afloje los tornillos (1) de la cámara de aire y
remueva la cámara de aire exterior (2).
• Afloje la tuerca (3) del diafragma y remueva el depresor (4) del diafragma, la membrana
electroestática (5) y el diafragma dañado (6).
• Instale el diafragma nuevo asegurándose que las lengüetas de caucho están alineadas
apropiadamente con las ranuras de la cámara de aire interior.

14
65
4
3
21
• Una vez que el diafragma esté asentado apropiadamente, ensamble los componentes
siguiendo los pasos anteriores en orden inverso.
Garantía
Todas las bombas de aire Typhoon tienen una garantía limitada de un (3) año. Esta garantía
limitada se extiende exclusivamente al comprador original, comienza a partir de la fecha del
recibo de compra original, y se anula en cualquiera de las siguientes circunstancias:
• El cable de alimentación eléctrica fue cortado o alterado.
• La bomba ha sufrido un mal uso o maltrato.
• La bomba se ha desmontado de manera diferente de la que se describe en este manual.
• Se ha quitado la etiqueta con el número de serie.
Reclamaciones de garantía
En caso de reclamaciones de garantía, la bomba de aire se debe devolver al sitio de compra
acompañada por el recibo original.

15
Problema Posible causa Solución posible
La bomba de
aire no arranca
La energía está apagada Encienda la bomba
Falla de energía eléctrica
Revise la fuente de energía o
comuníquese con la compañía de
energía local
Caída/sobrecarga de voltaje Revise/reemplace el interruptor por
falla a tierra (GFI)
El cable de alimentación de
energía no está conectado
Conecte el cable de alimentación
de energía
La bomba de
aire se detiene
después de
arrancar
La bomba de aire se está
sobrecalentando Permita que la bomba se enfríe
Sobrecarga de energía/
corriente
Revise la longitud/tamaño del cable
de suministro de energía. Revise o
reemplace el interruptor por falla a
tierra (GFI)
Velocidad de
flujo de aire
disminuida o
sin flujo de aire
Manguera retorcida/ dañada Repare/reemplace la manguera
El material del filtro está
sucio Limpie el material del filtro
Diafragma desgastado/
dañado
Consulte a su distribuidor.
Reemplace el diafragma y aleta
La manguera de aire está
sumergida más allá de la
profundidad de operación
Suba la manguera de aire hasta la
profundidad deseada
Guía para solución de problemas
Siempre desconecte la energía antes de inspeccionar la bomba. No seguir esta precaución
puede resultar en un accidente grave.
Antes de solicitar reparaciones, lea cuidadosamente este manual de instrucciones. Si el
problema persiste, comuníquese con su distribuidor.

1.330.274.8317
www.ATLANTICWATERGARDENS.com
