Atlantis Land WebRunner USB V.90/V.92 56K Modem A01-PU3 User manual

v
Where solutions begin
ISO 9001:2000 Certified Company
WebRunner USB
V.90/V.92 56K Modem
A01-PU3
MULTILANGUAGE
Manual
A01-PU3_MX01

ITALIANO
Questo prodotto è coperto da garanzia Atlantis Land On-Site della
durata di 3 anni. Per maggiori dettagli in merito o per accedere alla
documentazione completa in Italiano fare riferimento al sito www.atlantis-
land.com.
ENGLISH
This product is covered by Atlantis Land 3 years On-Site warranty. For
more detailed informations please refer to the web site www.atlantis-
land.com.
For more detailed instructions on configuring and using this device, please
refer to the online manual.
FRANCAIS
Ce produit est couvert par une garantie Atlantis Land On-Site 3 ans.
Pour des informations plus détaillées, référez-vous svp au site Web
www.atlantis-land.com.
DEUTSCH
Dieses Produkt ist durch die Atlantis Land 3 Jahre On-Site Garantie
gedeckt. Für weitere Informationen, beziehen Sie sich bitte auf Web Site
www.atlantis-land.com.
ESPAÑOL
Este producto està cubierto de garantía Atlantis Land On-Site por 3 años.
Para una información más detallada, se refiera por favor al Web site
www.atlantis-land.com.

The award of the information is facultative, but its lack will prevent
ATLANTIS LAND® from starting the Guarantee process requested.
Copyright
The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All
other names mentioned mat be trademarks or registered trademarks of their
respective owners. Subject to change without notice. No liability for
technical errors and/or omissions.
R
R
Re
e
eg
g
gi
i
is
s
st
t
te
e
er
r
r y
y
yo
o
ou
u
ur
r
r p
p
pr
r
ro
o
od
d
du
u
uc
c
ct
t
t!
!
!
w
w
ww
w
ww
w
w.
.
.a
a
at
t
tl
l
la
a
an
n
nt
t
ti
i
is
s
s-
-
-l
l
la
a
an
n
nd
d
d.
.
.c
c
co
o
om
m
m
Registration on the web site
www.atlantis-land.com within 15 days from the
purchase of the product dismiss the customer from
showing a valid proof of purchase (Sale Receipt or
Invoice) in case of the request of intervention. For
further information we invite you to look at our web
site at the section WARRANTY.

MultiLanguage Manual
A01-PU3 5
ITALIANO
1.1 Panoramica...............................................................................9
1.2 Contenuto della Confezione......................................................9
1.3 Caratteristiche Tecniche ...........................................................9
1.4 Requisiti di Sistema.................................................................10
1.5 Visione d’insieme ....................................................................11
1.6 Installazione Hardware............................................................12
1.7 Installazione dei Driver su sistemi Windows ...........................13
Windows XP e Windows 2000 .................................................13
Windows Vista..........................................................................14
Windows 98SE / ME.................................................................14
1.8 Verifica Installazione (opzionale) ............................................15
1.9 Rimozione Driver ed Utility......................................................16
1.10 Supporto Offerto....................................................................16
ENGLISH
1.1 Overview of the WebRunner USB..........................................19
1.2 Package Contents...................................................................19
1.3 WebRunner USB Features .....................................................19
1.4 Hardware Requirements .........................................................20
1.5 Device Design.........................................................................21
1.6 Connecting The Modem To Your Computer ...........................22
1.7 Installing Your Modem Driver..................................................23
Windows XP/2000....................................................................23
Windows Vista..........................................................................23
Windows 98SE/ME...................................................................23
1.8 Verifying Your Modem.............................................................24
1.9 Uninstalling the WebRunner USB ...........................................25
1.10 Support .................................................................................25

MultiLanguage Manual
A01-PU3 6
FRANCAIS
1.1 Panorama ...............................................................................29
1.2 Contenu de la boîte.................................................................29
1.3 Caractéristiques principales ....................................................30
1.4 Besoins système.....................................................................30
1.5 Device Design.........................................................................31
1.6 Installation Hardware ..............................................................32
1.7 Installation des Pilotes sous Windows ....................................33
Windows XP/2000...................................................................33
Windows Vista..........................................................................34
Windows 98SE / ME.................................................................35
1.8 Supprimer les drivers et l’utilitaire ...........................................36
1.9 Support ...................................................................................37
A01-PU3_MX01(V1.0 April 2007)

ITALIANO
A01-PU3 7
AVVERTENZE
Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle
tabelle presenti in questo manuale, nel software e nell'hardware fossero
presenti degli errori. Tuttavia, non possiamo garantire che non siano
presenti errori e/o omissioni. Infine, non possiamo essere ritenuti
responsabili per qualsiasi perdita, danno o incomprensione compiuti
direttamente o indirettamente, come risulta dall'utilizzo del manuale,
software e/o hardware.
Il contenuto di questo manuale è fornito esclusivamente per uso informale,
è soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il
sito www.atlantisland.it o www.atlantis-land.com per reperirne gli
aggiornamenti) e non deve essere interpretato come un impegno da parte
di Atlantis Land spa che non si assume responsabilità per qualsiasi errore
o inesattezza che possa apparire in questo manuale. Nessuna parte di
questa pubblicazione può essere riprodotta o trasmessa in altra forma o
con qualsiasi mezzo, elettronicamente o meccanicamente, comprese
fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure
tradotti in altra lingua e in altra forma senza un espresso permesso scritto
da parte di Atlantis Land spa. Tutti i nomi di produttori e dei prodotti e
qualsiasi marchio, registrato o meno, menzionati in questo manuale sono
usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro
rispettivi proprietari.
Restrizioni di responsabilità CE/EMC
Il prodotto descritto in questa guida è stato progettato, prodotto e approvato
in conformità alle regole EMC ed è stato certificato per non avere limitazioni
EMC.
Se il prodotto fosse utilizzato con un PC non certificato, il produttore non
garantisce il rispetto dei limiti EMC. Il prodotto descritto è stato costruito,
prodotto e certificato in modo che i valori misurati rientrino nelle limitazioni
EMC. In pratica, ed in particolari circostanze, potrebbe essere possibile che
detti limiti possano essere superati se utilizzato con apparecchiature non
prodotte nel rispetto della certificazione EMC. Può anche essere possibile,
in alcuni casi, che i picchi di valore siano al di fuori delle tolleranze. In

ITALIANO
A01-PU3 8
questo caso l’utilizzatore è responsabile della “compliance” con i limiti EMC.
Il Produttore non è da ritenersi responsabile nel caso il prodotto sia
utilizzato al di fuori delle limitazioni EMC.

ITALIANO
A01-PU3 9
1.1 Panoramica
Atlantis Land Web Runner USB è il prodotto ideale per accedere in maniera
semplice e funzionale alla rete PSTN. Il Web Runner USB è facile da
installare e semplice da configurare, grazie al supporto Plug’n’Play per i
sistemi operativi più diffusi. Il supporto del nuovo protocollo V.92 rende il
WebRunner USB lo strumento ideale per la connessione ad Internet. E’
inoltre utilizzabile per l’invio/ricezione di Fax (il software non è incluso nelle
dotazione).
1.2 Contenuto della Confezione
Una volta aperta la confezione in cartone dovrebbero essere presenti i
seguenti componenti:
•Web Runner USB
•CR Rom contente driver, manuali e software NetWaiting™
•Cavo Telefonico RJ11
•Manuale cartaceo
•Garanzia
Qualora mancasse uno qualsiasi di questi componenti è necessario
rivolgersi immediatamente al rivenditore.
1.3 Caratteristiche Tecniche
•Supporto V.92 (sino a 56 Kbps in download, sino a 48 Kbps in upload)
•Modem on Hold (V.92) e Quick Connect (V.92)
•Compressione dati V.44/V.42 bis/MNP 5
•Collegabile e staccabile a caldo dal PC
•Plug and Play 98/98SE/ME/2000/XP/Vista
•Alimentato tramite il bus USB
•Fax Gruppo 3, Classe 1 (da 9600 a 14.400 bps)
•Supporto per video conferenza V.80/H.324 P
•Correzione dati V.42/MNP 2-4

ITALIANO
A01-PU3 10
1.4 Requisiti di Sistema
Verificare di avere a disposizione tutto il necessario per eseguire
l’installazione del WebRunner USB. E’ necessario disporre di:
•Un PC con un connettore USB libero ed il controller USB
correttamente installato
•Microsoft Windows 98SE, ME,2000, XP o Vista
•Almeno 10 MB di spazio libero sull’Hard Disk
•Almeno Intel® Pentium® 233 Mhz o superiore con 128MB RAM con
lettore CDRom

ITALIANO
A01-PU3 11

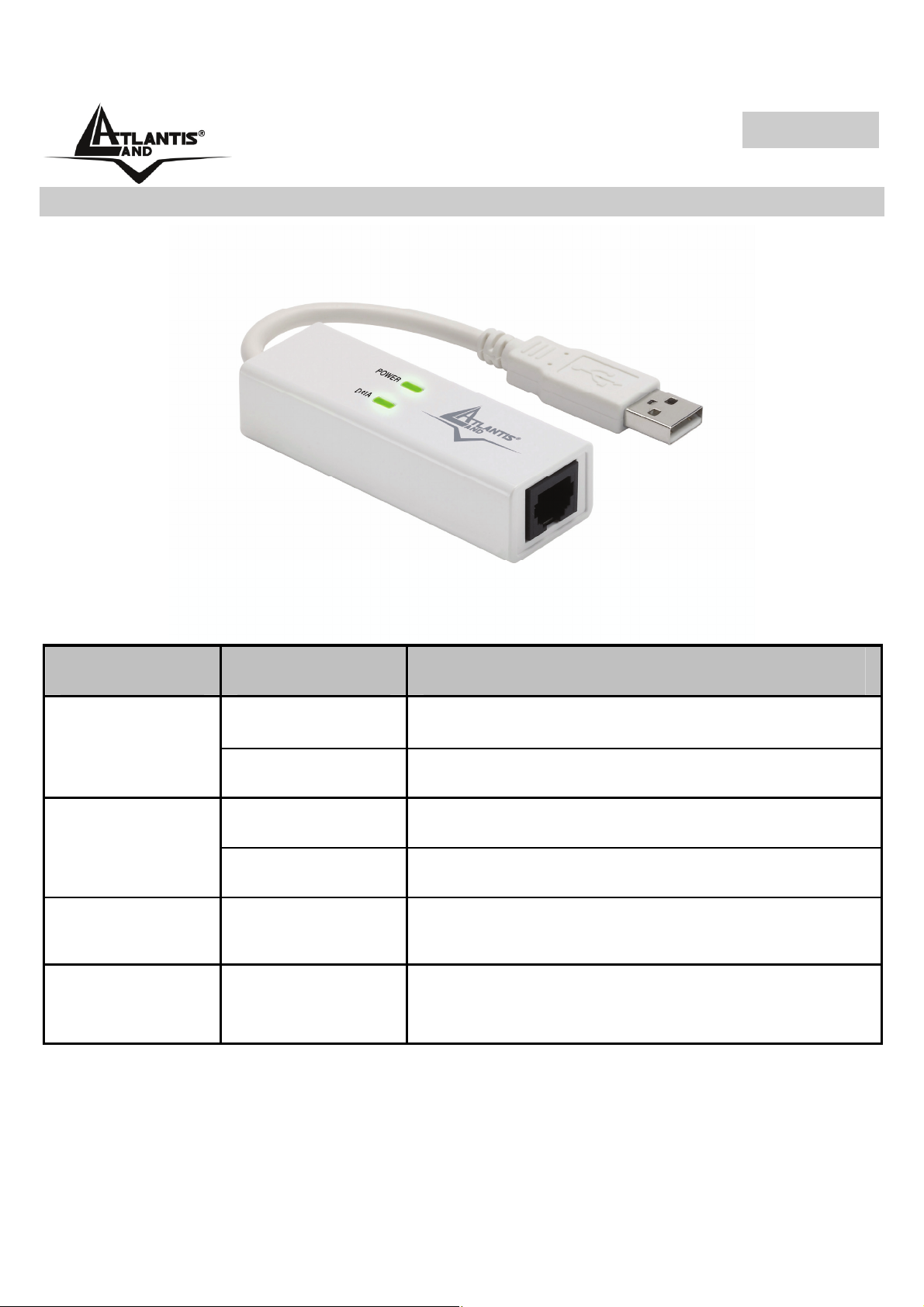

1.5 Visione d’insieme
Label Stato Descrizione
Spento Il modem non è alimentato
POWER
Acceso Il modem è correttamente alimentato
Spento Nessuna attività
DATA
Acceso Il modem sta inviando/ricevendo dati
USB Collegare alla porta USB del PC
LINE Utilizzare il cavo RJ11 fornito per la
connessione alla linea telefonica

ITALIANO
A01-PU3 12
1.6 Installazione Hardware
Collegare una estremità del cavo USB nella rispettiva porta USB del PC. A
questo punto il Sistema Operativo rileverà un nuovo dispositivo e chiederà
come procedere per l’installazione dei driver. Bloccare quindi l’installazione
manuale cliccando su Annulla.
Passare dunque all’installazione dei driver a seconda del Sistema
Operativo utilizzato (si veda il paragrafo seguente).
Accertarsi che la presa telefonica utilizzata sia di tipo
analogico (la normale linea di casa); alcuni centralini
utilizzano linee digitali che potrebbero danneggiare
irrimediabilmente il modem.

ITALIANO
A01-PU3 13
1.7 Installazione dei Driver su sistemi Windows
Per lanciare direttamente i driver/utility, una volta inserito il CD nell’apposito
lettore (accertarsi di aver già collegato il modem al PC ed aver bloccato
l’installazione dei driver), lanciare il setup (CDRom:\driver\USB\Sistema
Operativo \setup.exe).
Windows XP e Windows 2000
Inserire il CDRom nell’apposito lettore e lanciare il file setup.exe (contenuto
nella directory CDRom:\driver\USB\WinXP oppure
CDRom:\driver\USB\Win2000).
Cliccare su OK per iniziare l’installazione (nella prima finestra visualizzata).
All’apparire delle finestra sulla mancata compatibilità col programma di
certificazione WinLogo (potrebbe apparire diverse volte su Windows 2000)
premere Continua.
Cliccare infine su OK per terminare l’installazione.
Terminata la procedura di installazione dei driver collegare il cavo telefonico
RJ11 fornito al WeB Runner USB (nell’apposito jack) e ad una presa
telefonica.
A questo punto non resta che creare la connessione remota per accedere
ad Internet.
•Windows XP: Andare in Pannello di controllo (passare alla
visualizzazione classica) poi connessioni di rete e crea nuova
connessione. Scegliere poi l’opzione connessione ad Internet, poi
imposta connessione manualmente ed infine connessione tramite
modem remoto.
•Windows 2000: Andare in Pannello di controllo (passare alla
visualizzazione classica) poi Reti e connessioni remote e crea
nuova connessione. Scegliere poi l’opzione connessione ad
Internet, poi imposta connessione manual ed infine tramite linea
telefonica o modem. A questo punto scegliere il modem ed immettere
poi i dati relativi alla connessione.

ITALIANO
A01-PU3 14
Windows Vista
Inserire il CDRom nell’apposito lettore e lanciare il file setup.exe (contenuto
nella directory CDRom:\driver\USB\WinVista).
Cliccare su Continua (nella finestra di richiesta autorizzazione
dell’utente).
Cliccare su OK per iniziare l’installazione (nella prima finestra visualizzata).
All’apparire delle finestra di Protezione di Windows (impossibile verificare
l’autore del sofware del driver) selezionare Installa il software del driver.
Cliccare infine su OK per terminare l’installazione.
Terminata la procedura di installazione dei driver collegare il cavo telefonico
RJ11 fornito al WeB Runner USB (nell’apposito jack) e ad una presa
telefonica.
A questo punto non resta che creare la connessione remota per accedere
ad Internet.
•Windows Vista: Start->Pannello di Controllo->Centro
Connessione di rete e Condivisione. Cliccare su Configura
Connessione o Rete. Selezionare Connessione ad Internet e
cliccare su Avanti. Cliccare su Remota, nella schermata seguente.
Compilare i campi richiesti ed infine cliccare su Connetti. Una volta
effettuata la connessione Vista chiederà di scegliere la tipologia di
utilizzo tra Abitazione/Ufficio e Luogo Pubblico.
Windows 98SE / ME
Dopo aver connesso il Web Runner USB al PC, tramite il cavo USB, verrà
visualizzata la finestra di dialogo in cui il Sistema Operativo informerà di
aver rilevato una periferica (foto sotto), premere su Annulla
Inserire il CDRom nell’apposito lettore e lanciare il file setup.exe (contenuto
nella directory CDRom:\driver\USB\Win98SE oppure
CDRom:\driver\USB\WinME).
Seguire le istruzioni a video per completare l’installazione.
Cliccare su OK per iniziare l’installazione.

ITALIANO
A01-PU3 15
Cliccare infine su OK per terminare l’installazione.
Potrebbe apparire la richiesta di inserire il CDRom del
Sistema Operativo (inserirlo ed indicarne il percorso).
Potrebbe essere necessario riavviare il computer.
A questo punto non resta che creare la connessione remota per accedere
ad Internet.
•Andare in Pannello di controllo poi connessioni remote e crea
nuova connessione. Nel caso di Win98 andare in Risorse del
computer e poi Accesso remoto. A questo punto scegliere il modem
ed immettere poi i dati relativi alla connessione.
Terminata la procedura di installazione dei driver collegare il cavo telefonico
RJ11 fornito al WeB Runner USB (nell’apposito jack) e ad una presa
telefonica.
1.8 Verifica Installazione (opzionale)
E’ possibile verificare la corretta installazione del modem seguendo le
seguenti modalità (tra parentesi le istruzioni per Windows Vista):
•Cliccare sull’icona Risorse del Computer ed andare in Pannello di
controllo (Start).
•Cliccare sull’icona Sistema, spuntare il tab Hardware e poi cliccare su
Gestione Periferiche (Sistema->Gestione dispostivi, poi cliccare su
Continua).
•Cliccare su modem, selezionare Conexant UCM92 Data Fax RTAM
USB Modem e cliccarci sopra 2 volte.
•Selezionare il tab Diagnostica ed infine cliccare su Interroga modem.
Nella videata che apparirà, verranno visualizzate le risposte che il modem
avrà dato (con tutti i relativi comandi AT e le impostazioni della porta seriale
cui il WebRunner USB è collegato). Nel caso la videata risulti vuota, oppure
il programma di diagnostica non riesca a individuare o dialogare col
modem, rimuovere la periferica e ripetere l’installazione da capo.

ITALIANO
A01-PU3 16
Laddove il WebRunner USB dovesse avere problemi
di connessione anzitutto è opportuno accertarsi di
avere correttamente installato i driver a corredo sul CD.
Eventualmente staccare e ricollegare il dispositivo al
PC.
1.9 Rimozione Driver ed Utility
Per disinstallare il modem seguire le istruzioni sincerandosi che il
WebRunner USB sia connesso alla porta USB del PC prima di avviare la
procedura di disinstallazione (tra parentesi le istruzioni per Windows Vista):.
•Chiudere eventuali applicazioni attive
•Cliccare sull’icona Risorse del Computer ed andare in Pannello di
controllo
•Cliccare sull’icona Installazioni Applicazioni (Programmi e
Funzionalità)
•Evidenziare Conexant UCM92 Data Fax RTAM USB Modem e
cliccare su Aggiungi/Rimuovi (Disinstalla/Cambia).
•Il Sistema Operativo procederà alla rimozione dei driver.
•A questo punto è possibile rimuovere il WebRunner USB
1.10 Supporto Offerto
Per ogni problema con il WebRunner USB consultare questo manuale alla
sezione 1.8. Nel CDRom allegato inoltre è presente nella cartella
Manuals\FAQ della documentazione aggiuntiva.
Per qualunque altro problema o dubbio (prima è necessario conoscere
tutti i parametri usati dall’ISP) è possibile contattare l’help desk telefonico
(02/93907634) gratuito di Atlantis Land che fornirà assistenza da lunedì al
giovedì dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00. Il venerdì dalle 9 :00
alle 13 :00. E’ possibile anche utilizzare il fax [phone]) la posta
elettronica ([e-mail] oppure [email protected]).
AtlantisLand SpA

ITALIANO
A01-PU3 17
Viale De Gasperi 122
20017 Mazzo di Rho(MI)
Tel: [phone](help desk)
Fax: [phone]
Email: [email protected] oppure [e-mail]
(mettere nell’oggetto il codice del prodotto di cui si chiede
assistenza)
WWW: http://www.atlantisland.it o www.atlantis-land.com

ENGLISH
A01-PU3 18
Copyright Statement
No part of this publication may be reproduced, stored in a retrieval system,
or transmitted in any form or by any means, whether electronic, mechanical,
photocopying, recording or otherwise without the prior writing of the
publisher. Windows™ 98SE/2000/ME/XP are trademarks of Microsoft®
Corp. Pentium is trademark of Intel. All copyright reserved.
The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All
other names mentioned mat be trademarks or registered trademarks of their
respective owners. Subject to change without notice. No liability for
technical errors and/or omissions.
CE Mark Warning
This is a Class B product. In a domestic environment, this product may
cause radio interference, in which case the user may be required to take
adequate measures.
CE/EMC Restriction of Liability
The product described in this handbook was designed, produced and
approved according to the EMC-regulations and is certified to be within
EMC limitations.
If the product is used in an uncertified PC, the manufacturer undertakes no
warranty in respect to the EMC limits. The described product in this
handbook was constructed, produced and certified so that the measured
values are within EMC limitations. In practice and under special
circumstances, it may be possible, that the product may be outside of the
given limits if it is used in a PC that is not produced under EMC certification.
It is also possible in certain cases and under special circumstances, which
the given EMC peak values will become out of tolerance. In these cases,
the user himself is responsible for compliance with the EMC limits.

ENGLISH
A01-PU3 19
1.1 Overview of the WebRunner USB
Hassle-free installation for instant fastspeed connection, the WebRunner
USB modem delivers unparalleled high speed, reliable performance and
guarantees uninterrupted 56K connections. Powered packed with advanced
features, it satisfies all your communication and telephony requirements.
Installed in seconds, you do not require any external power supply and it
offers USB Plug & Play installation.
The USB provide a 12Mbps high bandwidth for virtually unlimited data
throughput instead of the legacy 16550 UART bottleneck with the traditional
modems. Atlantis USB Modem is a very flexible modem that has one of the
smallest real estate and power consumption out on the market. Because of
the simplicity of the modem design, the time to market is quick and less
overhead. With this modem, all future driver releases will be a simple
software update.
1.2 Package Contents
•Web Runner USB
•CR Rom with driver, manuals and NetWaiting™
•Telephone Extension Cable RJ11
•Quick Start Guide
•Warranty
If any of the above items are missing, please contact your reseller.
1.3 WebRunner USB Features
The Webrunner USB supports many standard and enhanced features,
including the following:
•Support V.92 (up to 56 Kbps download, 48 Kbps upload)
•Modem on Hold (V.92) and Quick Connect (V.92)
•Data Compression V.44/V.42 bis/MNP 5
•Hot Plug and Play 98/98SE/ME/2000/XP/Vista
•No external power supply is required.

ENGLISH
A01-PU3 20
•Fax Group 3, Class 1 (14.400 bps)
•V.80/H.324 P
•Error Correction V.42/MNP 2-4
1.4 Hardware Requirements
Make sure that you have all you need to install the WebRunner r USB. You
should have the following:
•A PC that has USB connector and its USB controller is working
properly as shown below
•Microsoft Windows 98SE, ME,2000, XP or Vista
•At least 10MB of free disk space for the driver and software
•Intel® Pentium® 233 Mhz or compatible processor with 128MB RAM
with CDRom drive

ENGLISH
A01-PU3 21
1.5 Device Design
Label Status Description
Off No power is supplied to the device
POWER
Steady light Power is detected
Off No activity
DATA
Steady light Data is being transmitted/received
USB Used for connecting to the computer
LINE Used for connecting to the telephone
line via telephone cable
