ATOMIC4DJ 61085P User manual

Atomic4Dj Par64 Led Slim
RGB cod.61085P
Manuale utente
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

Ci complimentiamo per la scelta di un prodottoAtomic4Dj .
Questo Prodotto è costruito con componenti di elevata qualità e risponde a tutte le norme
di sicurezza previste. Le raccomandiamo di leggere con attenzione questo manuale e di
seguire minuziosamente tutte le indicazione riportate in modo da sfruttare tutte le
potenzialità di questo articolo in totale sicurezza.
CONTENUTO DELLA CONFEZIONE
n.1 Par64 Led Slim
n.1 Cavo Alimentazione
n.1 Staffe Montaggio
n.1 Manuale Utente
INTRODUZIONE
Atomic4Dj Par64 Led Slim RGB è un faro spot a led dalle caratteristiche professionali.
Equipaggiato con 177 led da 10mm con tecnologia RGB.
Pratico pannello di controllo con display digitale e 4 tasti di selezione. Doppia staffa forata
regolabile per facilitare l'istallazione a terra, su traliccio e Stativo.
Per accendere il faro è sufficiente collegare il cavo con la spina alla rete elettrica.
Tutte le funzioni delAtomic4Dj Par64 Led Slim RGB possono essere impostate dal
pannello di controllo posto sulla parte posteriore del faro.
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

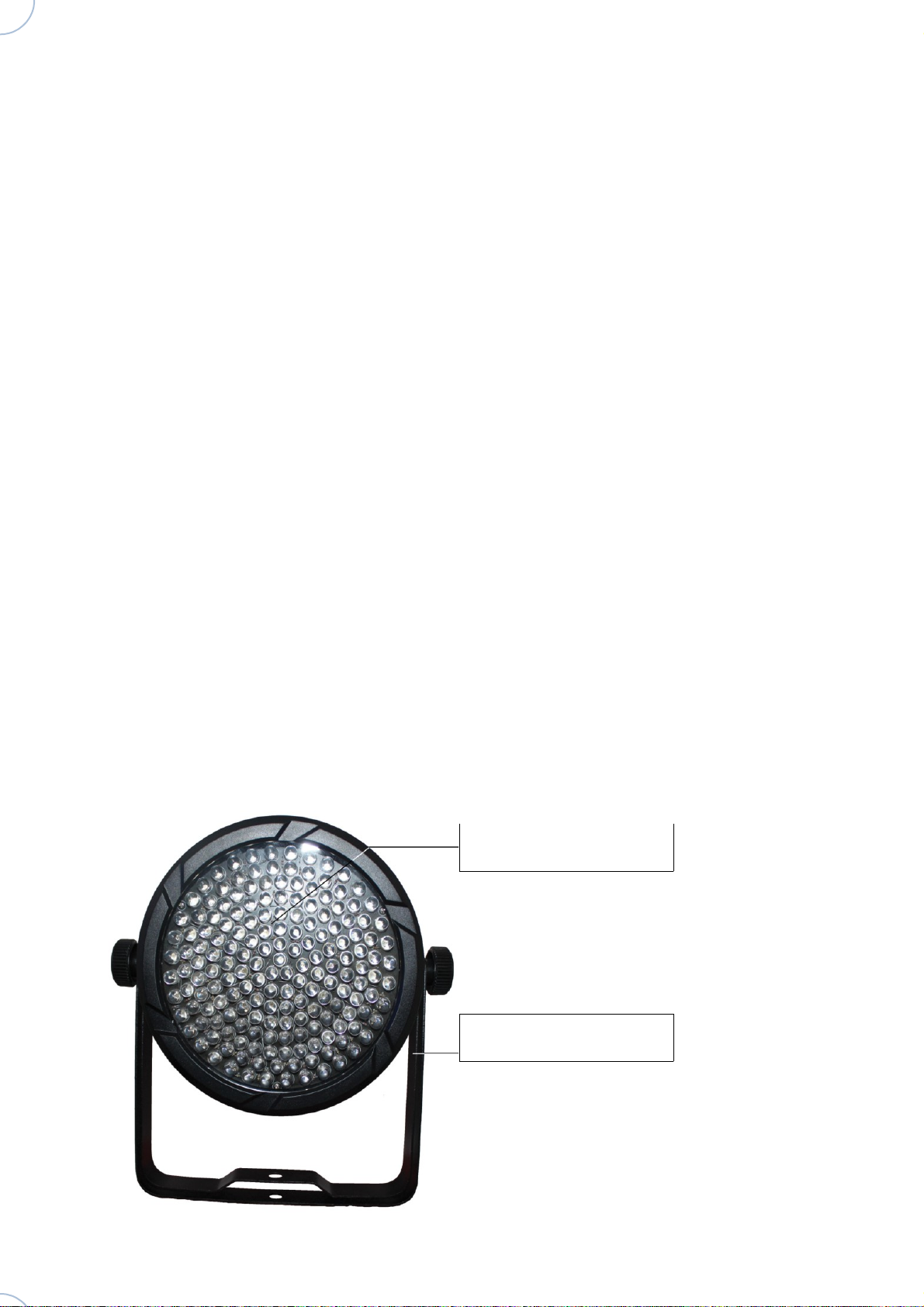

Corpo Illuminante
Doppia Staffa Forata

ISTRUZIONI FUNZIONAMENTO
Atomic4Dj Par64 Led Slim RGB può funzionare nelle seguenti modalità:
Programmi interni
Auto Mode
DMX Mode
Master/Slave Mode
Sound Control Mode
Programmi interni
Questa funzione permette di utilizzare il faro senza controller DMX esterno.
Par64 Led Slim RGB ha una memoria interna che contiene 9 programmi di cambio colore
più la modalità di esecuzione manuale di un colore.
Per attivare questa funzione procedere come segue:
Premere il tasto “MODE” fino a visualizzare sul display la scritta
Con i tasti “UP” e “DOWN” è possibile selezionare un programma tra e
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com
Pannello di Controllo
Connettori In Out DMX
Connettori In Out
Alimentazione
pr01
pr01
pr10

.
Selezionando con il tasto “SETUP” sarà possibile impostare manualmente:
un colore fisso, modificarne l'intensità e assegnargli la funzione strobo.
Per le impostazioni manuali del faro potete consultare lo schema seguente.
Selezionando fino a premendo il tasto “SETUP”, sarà possibile
modificare la velocità di esecuzione del programma cambia colore utilizzando i tasti “UP” e
“DOWN” selezionando un valore compreso tra
Premendo nuovamente “SETUP” è possibile attivare e modificare la funzione strobo
selezionando con i tasti “UP” e “DOWN” un valore compreso tra
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com
pr02
pr10
SP01
Sp99
FS00
FS99
pr01

Auto Mode
La funzione Auto permette di eseguire un programma interno di cambio colore.
L'attivazione della funzioneAuto non necessita di controller DMX esterno.
Per attivare questa funzione procedere come segue:
Premere il tasto “MODE” fino a visualizzare sul display la scritta .
Il faro eseguirà in automatico i programmi da a
Le modalità di esecuzione come la velocità e la funzione strobo saranno le stesse
impostate nella modalità Programmi interni.
DMX Mode
Questa funzione permette di utilizzare il Par64 Led Slim RGB con un controller DMX
esterno.
Collegare il faro ad un controller DMX utilizzando un cavo DMX 3pin, inserire il connettore
maschio nel controller DMX( DMX out) e il connettore femmina nel faro (DMX in ).
Impostare una delle quattro modalità di controllo DMX disponibili utilizzando il pannello di
controllo del faro;
Premere il tasto “MODE” fino a visualizzare sul display la scritta
premere “SETUP” e tramite i tasti “UP”e “DOWN” selezionare una delle quattro modalità
DMX seguenti:
1 Canale di controllo
3 Canali di controllo
4 Canali di controllo
. 6 Canali di controllo
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com
AUTO
pr02
pr10

Impostazione dell'indirizzo DMX:
Premere il tasto “MODE” fino a visualizzare sul display la scritta .
Selezionare il canale di partenza del controllo DMX utilizzando i tasti “UP” e “DOWN”
compreso tra e premere “SELECT” per confermare.
Una volta impostato il canale di partenza es. , in base alla modalità DMX scelta
precedentemente, il faro occuperà 1,3,4 o 6 canali del vostro controller DMX.
Qualora più unità avessero lo stesso indirizzo DMX esse eseguiranno esattamente le
stesse operazioni. Per controllare in modo indipendente ogni faro è importante che non vi
siano sovrapposizioni tra i canali DMX, esempio:
Il primo faro o gruppo di fari che ha come indirizzo “d001” in modalità verrà
controllato dai canali 1,2 e 3 del mixer luci DMX.
Al Secondo faro o gruppo di fari bisognerà dare il primo indirizzo libero disponibile ovvero
“d004” che verra quindi controllato dai canali 4,5 e 6.
N.B. E’ possibile collegare molte unità alla stessa Catena DMX, è consigliabile collegare
all’uscita dell’ultima unità collegata un Terminatore Dmx (120 Ohm) in modo da assicurare
una corretta trasmissione del segnale DMX. Esempio di collegamento DMX di più fari.
Se il faro non risponde ai comandi del vostro controller verificare quanto segue:
1.Il cavo DMX non è collegato all’ingresso dell’unità o all’uscita del controller DMX.
2.Il controller DMX è SPENTO
3.Il cavo utilizzato è danneggiato o non corretto.
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

PROTOCOLLO DMX
Modalità 1 canale
Modalità 3 Canali
Modalità 4 canali
Modalità 6 Canali
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com
Atomic4dj Par64 Slim RGB
1- Ch Mode 1 Canale
Canale Valore Funzione
Ch1
0 essuna Funzione
1-22 Rosso
23-45 Verde
46-68 Blu
69-91 Ciano
92-114 Giallo
115-137 Arancio
138-160 Rosa
161-183 Porpora
184-206 Blu Scuro
207-229 Verde Chiaro
230-252 Bianco Freddo
253-255 Bianco Caldo
Atomic4dj Par64 Slim RGB
3- Ch Mode 3 Canali
Canale Valore Funzione
Ch1 0-255 Dimmer Led Rosso 0-100%
Ch2 0-255 Dimmer Led Verde 0-100%
Ch3 0-255 Dimmer Led Blu 0-100%
Atomic4dj Par64 Slim RGB
4-Ch Mode 4 Canali
Canale Valore Funzione
Ch1 0-255 Master Dimmer 0-100%
Ch2 0-255 Dimmer Led Rosso 0-100%
Ch3 0-255 Dimmer Led Verde 0-100%
Ch4 0-255 Dimmer Led Blu 0-100%

Master/Slave Mode
Questa funzione permette di far funzionare due o più fariAtomic4Dj Par64 Led Slim RGB
insieme collegati tra loro senza un controller DMX esterno.
Per attivare questa funzione procedere come segue:
Collegare il cavo DMX al primo faro nel connettore DMX Out e entrare nel connettore DMX
In del secondo.
Selezionare una delle modalità Master nel menù del primo faro esempio:
Premere “MODE” fino alla voce nel secondo faro. Eseguire la stessa identica
procedura se si hanno più fari collegati con il Master.
A questo punto i due o più Atomic4Dj Par64 Led Slim RGB collegati in cascata con il
Master si sincronizzeranno eseguendo lo stesso identico programma.
Esempio di collegamento di più fari con la modalità Master/Slave:
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com
Canale Valore Funzione
Ch1 0-255
Ch2 0-255
Ch2
0-255
0-255 Macro RGB Colori Preimpostati solo se Ch6 1-24
0-255 Velocità Programmi Interni solo se Ch6 25-249
0-255 Regolazione Sensibilità Microfono solo se Ch6 250-255
Ch3 0-255
Ch4 0-255
Ch5 0-9 essuna Funzione
10-255
Ch6
0 essuna Funzione
1-24 Macro RGB Colori Preimpostati su Ch2
25-49 Programma 2
50-74 Programma 3
75-99 Programma 4
100-124 Programma 5
125-149 Programma 6
150-174 Programma 7
175-199 Programma 8
200-224 Programma 9
225-249 Programma 10
250-255
Atomic4dj Par64 Slim RGB
6-Ch Mode 4 Canali
Master Dimmer 0-100%
Dimmer Led Rosso 0-100%
Dimmer Led Rosso 0-100% solo se Ch6 Off
Dimmer Led Verde 0-100%
Dimmer Led Blu 0-100%
Funzione Strobo regolabile 1-20 flash/sec
Attivazione Sound Control

Sound Control Mode
Questa funzione attiva il Microfono incorporato nel faro che controllerà il cambio colore a
tempo di musica (beat-sensitive)
Per attivare questa funzione procedere come segue:
Premere il tasto “MODE” fino a visualizzare sul display la scritta .
A questo punto con i tasti “UP” e “DOWN” sarà possibile modificare la sensibilità del
microfono incorporato selezionando un valore compreso tra:
e
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

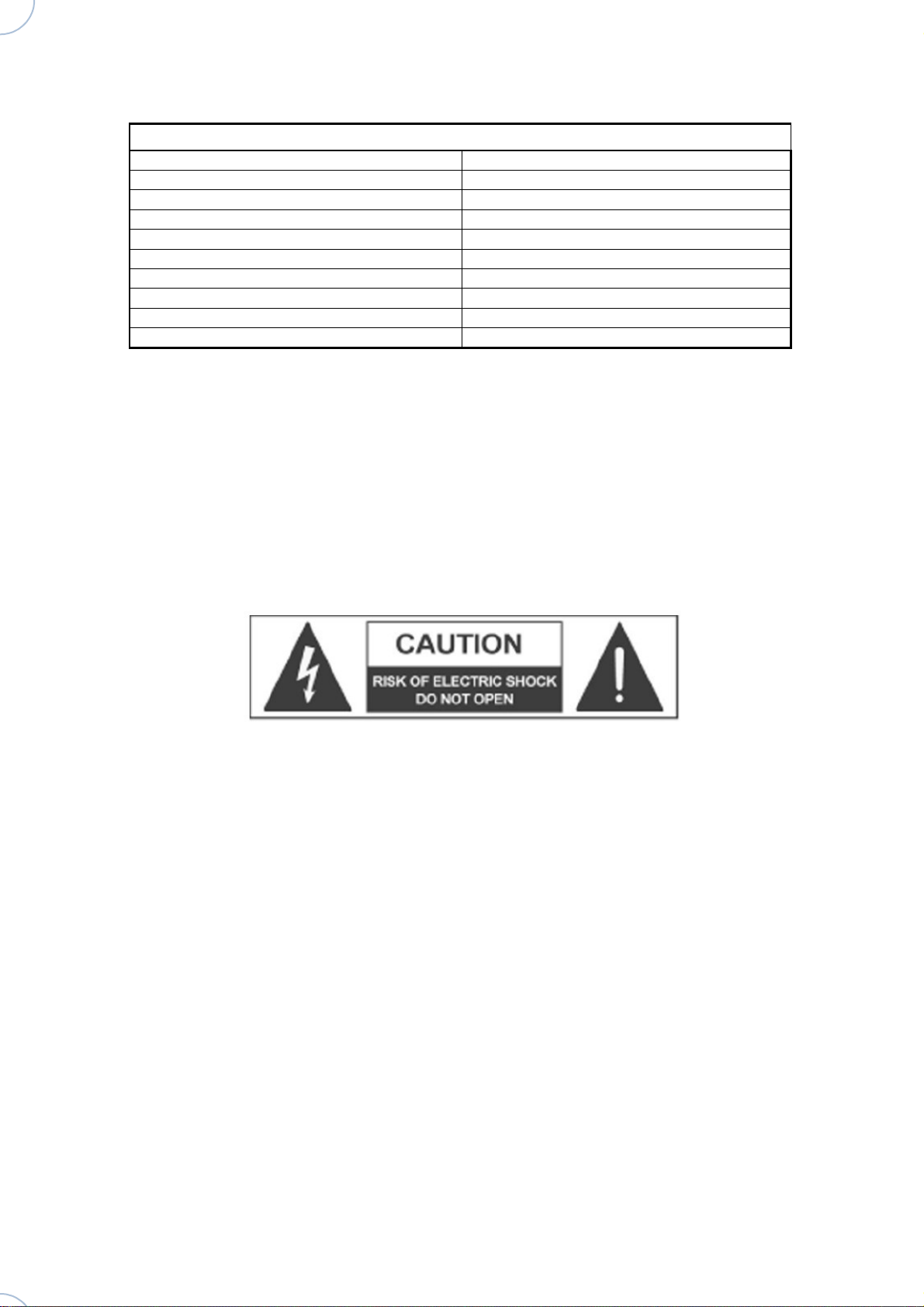

Specifiche Tecniche
NORME DI SICUREZZA
AVVERTENZA: E’ assolutamente vietato rimuovere il coperchio o il pannello posteriore
dell’apparecchio , la manomissione del apparecchio può comportare seri rischi di
folgorazione, qualunque riparazione deve essere effettuata da personale qualificato . Non
esporre questo apparecchio alla pioggia o all’umidità. Conservare le istruzioni, Il presente
manuale è parte integrante del prodotto e lo deve accompagnare in caso di eventuali
cambi di proprietà. In questo modo il nuovo proprietario potrà conoscere le istruzioni
relative a installazione, funzionamento e sicurezza.
Acqua ed umidità: l’apparecchio non deve essere utilizzato in prossimità di acqua o in
ambienti particolarmente umidi
Ventilazione: L’apparecchio deve essere posto in modo da avere adeguata ventilazione,
non deve essere coperto con panni o teli .
Calore: L’apparecchio deve essere posto lontano da fonti di calore
Alimentazione: L’apparecchio deve essere collegato solo al tipo di alimentazione
descritto nelle istruzioni d’uso o segnalato sull’apparecchio. Per evitare il danneggiamento
del cavo d’alimentazione dell’apparato, assicurarsi che questo non venga calpestato o
schiacciato da oggetti pesanti.
Messa a terra: l’apparecchio deve essere collegato ad una presa elettrica munita di
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com
Alimentazione AC 100V-240V 60Hz/50Hz
Consumo 30W
Tipo di Led 10mm ultra Bright RGB
Quantità Led 177
Grado di isolamento IP20
Angolo di apertura fascio luminoso 30°
Numero di Canali DMX 1 3 4 6
DMX 512 Connettori 3-pin XLR IN/OUT
Dimensioni (LxWxH): 290 x 295 x 100mm
Peso 1 6kg
Atomic4Dj P a r 6 4 L e d S li m R G B

messa a terra funzionante , in caso di dubbi contattare un tecnico elettricista.
Pulizia: E’ possibile eliminare la polvere utilizzando un getto d’aria compressa o un panno
inumidito. Non Utilizzare mai solventi o altri liquidi infiammabili.
Spostamento dell’unità: prima di ogni spostamento, verificare che l’apparecchio sia
spento .
MALFUNZIONAMENTI
Non tentare di smontare né riparare da soli l’apparecchio. Per qualsiasi problema non
risolvibile con l’aiuto del presente manuale, rivolgersi a un tecnico qualificato o consultare i
nostri centri assistenza . Qualsiasi uso non appropriato può causare incendi o scosse
elettriche .
Contattare un centro assistenza nei casi in cui :
- l’apparato non funziona o funziona in modo anomalo.
- il cavo d’alimentazione o la spina sono danneggiati.
- Sono penetrati oggetti estranei o è stato versato del liquido nell’apparecchio.
- L’apparecchio è stato esposto alla pioggia.
- L’apparecchio è caduto, o il corpo è danneggiato.
IMPORTANTI NORME DI SICUREZZA
Non installare, collegare o sconnettere l’alimentazione quando l’apparato è acceso. Se si
avverte uno strano odore proveniente dall’apparato, spegnerlo immediatamente e
sconnettere il cavo dell’alimentazione. Non ostruire le griglie di ventilazione dell’apparato.
Evitare che l’unità lavori in sovraccarico per tempo prolungato.
Per ragioni di sicurezza, non annullare il collegamento a massa della spina. Il
collegamento a massa è necessario per salvaguardare la sicurezza dell’operatore In
presenza di temporali con fulmini o quando l’apparato non è utilizzato, estrarre la spina
d’alimentazione dalla presa.
Per prevenire il rischio di incendi e scosse elettriche, è necessario tenere l’apparato
lontano da spruzzi e gocce. PRO-SHOW SNC. declina ogni responsabilità in caso di
scorretta installazione dell’unità.
TENERE LONTANTO DALLA PORTATADI BAMBINI
Questo apparecchio è un effetto luce professionale da usare su palcoscenici , teatri,
discoteche etc. Tutte le operazioni di installazione devono essere eseguire da un tecnico
competente. Questo apparecchio è progettato per utilizzo al chiuso, l’esposizione ad
agenti atmosferici può comportare il danneggiamento dell’apparecchio nonché renderlo
insicuro e pericoloso .Nella scelta della posizione di installazione avere cura di seguire le
seguenti raccomandazioni :
1)non installare l’apparecchio visino a fonti di calore o umidità
2)considerare che la distanza minima fra l’apparecchio e la superficie illuminata più vicina
deve essere di almeno 1 metro .
Tutte le operazioni di installazione aerea dell’apparecchio devono essere eseguite
da un tecnico competente, applicare sempre all’apparecchio un cavo di sicurezza
secondario in acciaio di sezione adeguata ed in grado di prevenire l’accidentale caduta
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

dell’apparecchio in caso di cedimento del punto di ancoraggio principale. Non consentire a
persone non abilitate e non competenti di utilizzare l’apparecchio .Ogni manomissione o
modifica dell’apparecchio può inficiarne gravemente la sicurezza , per ogni operazione di
manutenzione affidarsi ad un tecnico competente. Installare l’apparecchio fuori dalla
portata di persone e/o animali.
GARANZIE E RESI
Questo apparecchio è provvisto della garanzia di funzionamento e di conformità alle
proprie specifiche, come dichiarate dal costruttore. Per i clienti con Partita IVA si applicano
le disposizioni del codice civile art. 1490, cioè mesi 12 a partire dalla data di consegna (fa
fede la data della prova di acquisto).Per gli utenti finali (consumatori): ovvero coloro che
acquistano il prodotto per scopi estranei alla loro attività professionale/imprenditoriale, ai
sensi del nuovo Codice del Consumo (Decreto legislativo 6 Settembre 2005, n.206) la
garanzia di mesi 24 dalla data di consegna (fa fede la data della prova di acquisto).
Qualora si riscontrassero entro la data di garanzia difetti imputabili a materiali difettosi o
difetti di costruzione, occorre comunicare tempestivamente il problema al proprio
rivenditore o distributore, allegando fattura commerciale o scontrino fiscale e la
descrizione del tipo di difetto riscontrato. Sono esclusi dalla garanzia difetti causati da uso
improprio o manomissione.
Pro-show s.n.c verificherò la difettosità dichiarata, correlata all’appropriato utilizzo, e
l’effettiva validità della garanzia; Pro-show s.n.c provvederà quindi alla sostituzione o
riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o
indiretti eventualmente derivanti dalla difettosità.
Per ulteriori informazioni :
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

www.Atomic4Dj.Com
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

Atomic4Dj Par64 Led Slim
RGB cod.61085P
User Manual
Congratulations on choosing a product Atomic4Dj.
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

This product is built with high quality components and meets all safety regulations. We re-
commend that you read this manual carefully and follow carefully all the directions given in
order to exploit the full potential of this article in complete safety.
PACKAGE CONTENTS
n.1 Par64 Led Slim RGB
n.1 Power Cable
n.1 User Manual
INTRODUCTION
Our DMX LED Flood Panel offers many possibilities to achieve the effects which you want.
It is for DJs, bands, nightclubs and other performers who want a complete LED wash light
system. Please read the manual before operation.
OPERATION
This series of product with rich effect pro-
grams, easier operation, there are five wor-
king mode:
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com
Led Panel
Mounting Bracket
Panel Board
In Out Power Connectors
In Out DMX Connectors

1_Built-in Program
2_Auto Running
3_DMX Mode
4_Master/Slave Mode
5_Sound Control
1_Built-in Program
1) Press “MODE” button, enter built-in select program menu “Pr. ××”
2) Press “UP” or “DOWN” button, select effect program ~ When LED display show , Press
“SETUP” button enter static state color edit condition, Press “UP” or “DOWN” button select
built in 7 kinds of static state color (1.-r ; 2.-rg; 3.-g; 4.-gb; 5.-b; 6.-rb; 7.rgb), press “SE-
TUP” button can adjust the brightness of static color through “UP” or “DOWN” button ,
Press “SETUP” button can setup the flash of selected color “FSxx” , through “UP” or
“DOWN” button, can adjust the flash speed ~.
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

3) When the LED display show ~ , the first time press “SETUP” button , will be show
“SP.XX”; Now can get through “UP” or “DOWN” button setup program speed ~(SP100);
Press “SETUP” second time, will be show “FSxx”, now can get through “UP” or
“DOWN” button setup program flash speed ~.
For the manual settings headlight you can consult the diagrams below.
2_Auto Running
Press “MODE” button to enter into auto running mode “AUTO”, the device will get into the
built-in programs ~ automatically. The user could set the running speed and strobe
speed in the built-in mode, the effect will auto running in order.
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

3_DMX Mode
1) Press “MODE” button, enter DMX control program menu
2) Press “UP” or “DOWN” button, setup DMX address value
3) Press “SETUP” button, enter setup DMX mode menu X-ch.
4) Press “UP” or “DOWN” button, setup DMX mode: , , .
1) 1 Control channel
2)
3 Control channel
3) 4 Control channel
. 6 Control channel
Example of connecting DMX:
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com
d001
d001
d512

If the light does not respond to commands from your controller check the following:
1.DMX cable is not connected to the unit or the output of the DMX controller.
2.DMX controller is OFF
3.Used cable is damaged or incorrect.
DMX PROTOCOL
CHANNEL VALUE FUNCTION
CH1
0 No use
1-22 Red
23-45 Green
46-68 Blue
69-91 Cyan
92-114 Yellow
115-137 Orange
138-160 Pink
161-183 Purple
184-206 Dark Blue
207-229 Light Green
230-252 White
253-255 Warm White
DMX Mode2 3 Channel
CHANNEL VALUE FUNCTION
CH1 0-255 MASTER DIMMER
CH2 0-255 RED
CH3 0-255 GREEN
CH4 0-255 BLUE
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com

DMX Mode3 4 Channel
CHANNEL VALUE FUNCTION
CH1 0-255 MASTER DIMMER
CH2 0-255 RED
CH3 0-255 GREEN
CH4 0-255 BLUE
DMX Mode4 6 Channel
CHANNEL VALUE FUNCTION
CH1 0-255 Master dimming
CH2
CH2
red dimming 0-255 red dimming 0-255
Different sta-
tic color selec-
ted (when the
six channel on
0-24)
0-8 R(255)
9-17 R(255) G(50)
18-26 R(255) G(150)
27-35 R(255) G(255)
36-44 R(200) G(255)
45-53 R(100) G(255)
54-62 R(40) G(255)
63-71 G(255)
72-80 G(255) B(50)
81-89 G(255) B(150)
90-98 G(255) B(255)
99-107 G(150) B(255)
108-116 G(50) B(255)
117-125 B(255)
126-134 R(50) B(255)
135-143 R(150) B(250)
144-152 R(255) B(255)
153-161 R(220) B(50)
162-170 R(150) G(50) B(100)
171-179 R(50) G(180) B(220)
180-188 R(50) G(220) B(100)
Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com
