ATOMIC4DJ PAR SLIM HQ9 User manual

Atomic4Dj PAR SLIM HQ9
9 Led 5in1
Manuale utente
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 1

Ci complimentiamo per la scelta di un prodotto Atomic4Dj .
Questo Prodotto è costruito con componenti di elevata qualità e risponde a tutte le norme
di sicurezza previste. Le raccomandiamo di leggere con attenzione questo manuale e di
seguire minuziosamente tutte le indicazione riportate in modo da sfruttare tutte le
potenzialità di questo articolo in totale sicurezza.
CONTENUTO DELLA CONFEZIONE
n.1 PAR SLIM HQ9, 9 Led 5in1
n.1 Cavo Alimentazione
n.1 Staffe Montaggio
n.1 Manuale Utente
INTRODUZIONE
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 è un faro spot a led dalle caratteristiche
professionali.
Equipaggiato con 9 led da 10W con tecnologia 5 Led in 1 RGBWA .
Pratico pannello di controllo con display digitale e 4 tasti di selezione. Doppia staffa forata
regolabile per facilitare l'istallazione a terra, su traliccio e Stativo.
Per accendere il faro è sufficiente collegare il cavo con la spina alla rete elettrica.
Tutte le funzioni del Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 possono essere impostate dal
pannello di controllo posto sulla parte posteriore del faro.
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 2

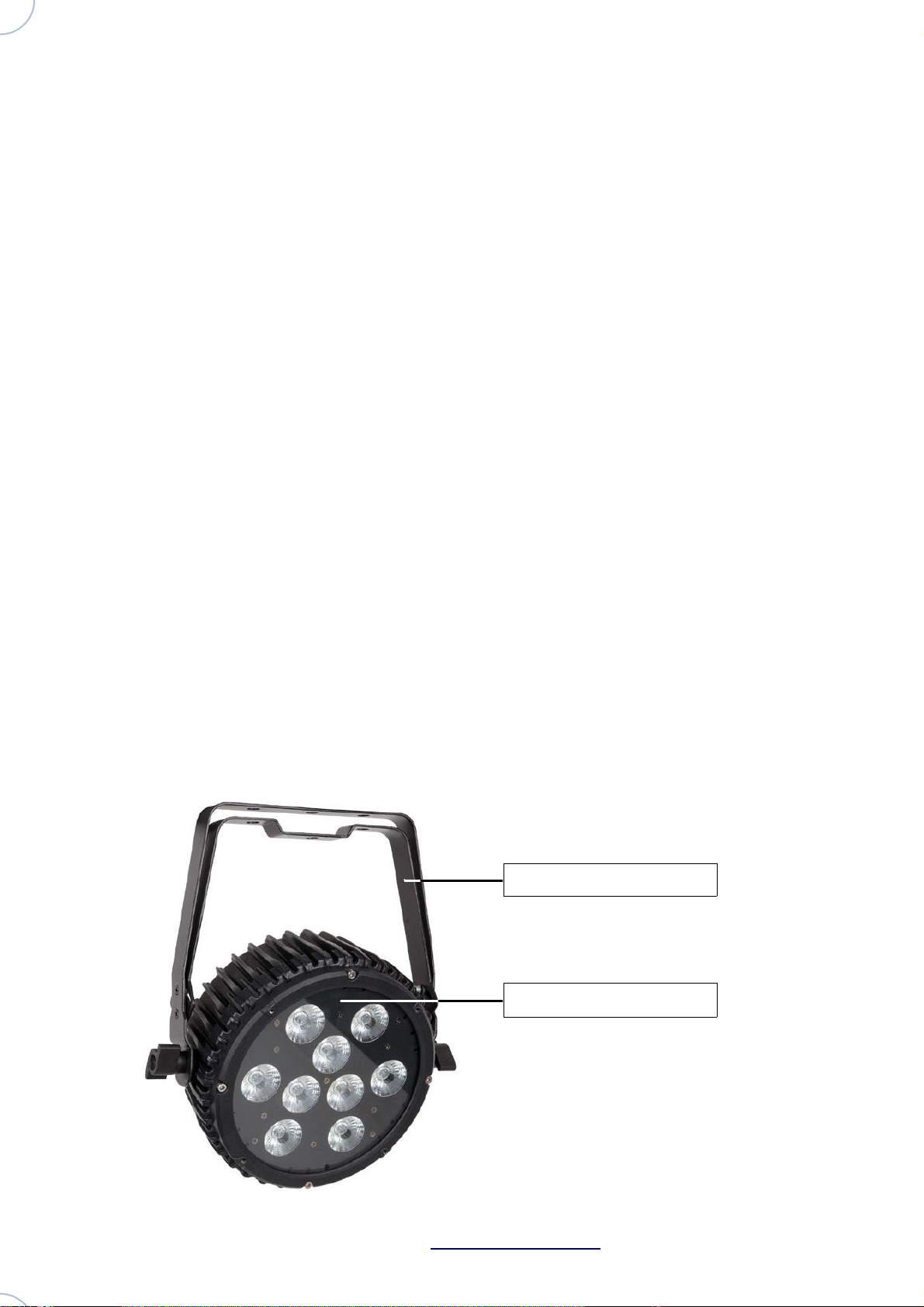

Corpo Illuminante
Doppia Staffa Forata

ISTRUZIONI FUNZIONAMENTO
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 può funzionare nelle seguenti modalità:
Programmi interni
Auto Mode
DMX Mode
Master/Slave Mode
Sound Control Mode
Static Color Mode
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 3
Foro Per Cordino Di Sicurezza
Connettori In Out Alimentazione
Connettori In Out DMX
Tasti di selezione Funzioni
Display

Programmi interni
Questa funzione permette di utilizzare il faro senza controller DMX esterno.
PAR SLIM HQ9, 9 Led 5in1 ha una memoria interna che contiene 9 programmi di cambio
colore più la modalità di impostazione manuale di un colore.
Per attivare questa funzione procedere come segue:
Premere il tasto “MODE” fino a visualizzare sul display la scritta
Con i tasti “UP” e “DOWN” è possibile selezionare un programma tra e
.
Selezionando con il tasto “SETUP” sarà possibile impostare manualmente:
un colore fisso, modificarne l'intensità e assegnargli la funzione strobo.
Per le impostazioni manuali del faro potete consultare lo schema seguente.
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 4
Display Tasto Valore Minimo Tasto Descrizione Funzione
1R B
Setup
R000 Up e Down R255 Intensità Rosso
Setup
000 Up e Down 255 Intensità Verde
Setup
B000 Up e Down B255 Intensità Blu
setup
FS00 Up e Down FS99 Regolazione Strobo
2—R
setup
R000 Up e Down R255 Intensità Rosso
setup
FS00 Up e Down FS99 Regolazione Strobo
3—
setup
000 Up e Down 255 Intensità Verde
setup
FS00 Up e Down FS99 Regolazione Strobo
4—B
setup
B000 Up e Down B255 Intensità Blu
setup
FS00 Up e Down FS99 Regolazione Strobo
5—U
setup
U000 Up e Down U255 Intensità Bianco
setup
FS00 Up e Down FS99 Regolazione Strobo
6—A
setup
A000 Up e Down A255 Intensità Ambra
setup
FS00 Up e Down FS99 Regolazione Strobo
7-R
Setup
R000 Up e Down R255 Intensità Rosso
Setup
000 Up e Down 255 Intensità Verde
setup
FS00 Up e Down FS99 Regolazione Strobo
8-R
Setup
R000 Up e Down R255 Intensità Rosso
Setup
000 Up e Down 255 Intensità Verde
setup
FS00 Up e Down FS99 Regolazione Strobo
9-RB
Setup
R000 Up e Down R255 Intensità Rosso
setup
B000 Up e Down B255 Intensità Blu
setup
FS00 Up e Down FS99 Regolazione Strobo
10RB
Setup
R000 Up e Down R255 Intensità Rosso
setup
B000 Up e Down B255 Intensità Blu
setup
FS00 Up e Down FS99 Regolazione Strobo
11 B
Setup
000 Up e Down 255 Intensità Verde
setup
B000 Up e Down B255 Intensità Blu
setup
FS00 Up e Down FS99 Regolazione Strobo
12RU
Setup
R000 Up e Down R255 Intensità Rosso
setup
U000 Up e Down U255 Intensità Bianco
setup
FS00 Up e Down FS99 Regolazione Strobo
13 U
Setup
000 Up e Down 255 Intensità Verde
setup
U000 Up e Down U255 Intensità Bianco
setup
FS00 Up e Down FS99 Regolazione Strobo
14BU
setup
B000 Up e Down B255 Intensità Blu
setup
U000 Up e Down U255 Intensità Bianco
setup
FS00 Up e Down FS99 Regolazione Strobo
15RA
Setup
R000 Up e Down R255 Intensità Rosso
setup
A000 Up e Down A255 Intensità Ambra
setup
FS00 Up e Down FS99 Regolazione Strobo
Valore
massimo
pr01
pr01
pr10
pr01

Selezionando fino a premendo il tasto “SETUP”, sarà possibile
modificare la velocità di esecuzione del programma cambia colore utilizzando i tasti “UP” e
“DOWN” selezionando un valore compreso tra
Premendo nuovamente “SETUP” è possibile attivare e modificare la funzione strobo
selezionando con i tasti “UP” e “DOWN” un valore compreso tra
Auto Mode
La funzione Auto permette di eseguire un programma interno di cambio colore.
L'attivazione della funzioneAuto non necessita di controller DMX esterno.
Per attivare questa funzione procedere come segue:
Premere il tasto “MODE” fino a visualizzare sul display la scritta .
Il faro eseguirà in automatico i programmi da a
Le modalità di esecuzione come la velocità e la funzione strobo saranno le stesse
impostate nella modalità Programmi interni.
DMX Mode
Questa funzione permette di utilizzare il PAR SLIM HQ9, 9 Led 5in1 con un controller
DMX esterno.
Collegare il faro ad un controller DMX utilizzando un cavo DMX 3pin, inserire il connettore
maschio nel controller DMX( DMX out) e il connettore femmina nel faro (DMX in ).
Impostare una delle tre modalità di controllo DMX disponibili utilizzando il pannello di
controllo del faro;
Premere il tasto “MODE” fino a visualizzare sul display la scritta
premere “SETUP” e tramite i tasti “UP”e “DOWN” selezionare una delle tre modalità DMX
seguenti:
5 Canali di Controllo
7 Canali di Controllo
9 Canali di Controllo
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 5
5-ch
7-ch
9-ch
AUTO
pr02
pr10
SP01
Sp99
FS00
FS99
pr02
pr10
d001

Impostazione dell'indirizzo DMX:
Premere il tasto “MODE” fino a visualizzare sul display la scritta .
Selezionare il canale di partenza del controllo DMX utilizzando i tasti “UP” e “DOWN”
compreso tra e premere “SELECT” per confermare.
Una volta impostato il canale di partenza es. , in base alla modalità DMX scelta
precedentemente, il faro occuperà 5,7 o 9 canali del vostro controller DMX.
Qualora più unità avessero lo stesso indirizzo DMX esse eseguiranno esattamente le
stesse operazioni. Per controllare in modo indipendente ogni faro è importante che non vi
siano sovrapposizioni tra i canali DMX, esempio:
Il primo faro o gruppo di fari che ha come indirizzo “d001” in modalità verrà
controllato dai canali 1,2,3,4 e 5 del mixer luci DMX.
Al Secondo faro o gruppo di fari bisognerà dare il primo indirizzo libero disponibile ovvero
“d006” che verra quindi controllato dai canali 6,7,8,9 e 10.
N.B. E’ possibile collegare molte unità alla stessa Catena DMX, è consigliabile collegare
all’uscita dell’ultima unità collegata un Terminatore Dmx (120 Ohm) in modo da assicurare
una corretta trasmissione del segnale DMX.
Esempio di collegamento DMX di più fari.
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 6
5-ch
d001
d001
d512

PROTOCOLLO DMX
Modalità 5 Canali
Modalità 7 Canali
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 7
5- Ch Mode 5 Canali
Canale Valore Funzione
Ch1 0-255 Dimmer Led Rosso 0-100%
Ch2 0-255 Dimmer Led Verde 0-100%
Ch3 0-255 Dimmer Led Blu 0-100%
Ch4 0-255 Dimmer Led Bianco 0-100%
Ch5 0-255 Dimmer Led mbra 0-100%
A t o m i c 4 D j P A R S L IM H Q 9 , 9 L e d 5 i n 1
7- Ch Mode 7 Canali
Canale Valore Funzione
Ch1 0-255 Dimmer Led Rosso 0-100%
Ch2 0-255 Dimmer Led Verde 0-100%
Ch3 0-255 Dimmer Led Blu 0-100%
Ch4 0-255 Dimmer Led Bianco 0-100%
Ch5 0-255 Dimmer Led mbra 0-100%
Ch6 0-255 Master Dimmer 0-100%
Ch7 0-255 Shutter (strobo) 1-20 Flash/sec
A t o m i c 4 D j P A R S L IM H Q 9 , 9 L e d 5 i n 1

Modalità 9 Canali
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 8
9- Ch Mode 9 Canali
Canale Valore Funzione
Ch1 0-255 Master Dimmer 0-100%
Ch2 0-255 Dimmer Led Rosso 0-100%
Ch3 0-255 Dimmer Led Verde 0-100%
Ch4 0-255 Dimmer Led Blu 0-100%
Ch5 0-255 Dimmer Led Bianco 0-100%
Ch6 0-255 Dimmer Led mbra 0-100%
Ch7
0 Nessuna Funzione
1-22 Programma 1 solo se Ch2 – Ch6 OFF
23-45 Programma 2 solo se Ch2 – Ch6 OFF
46-68 Programma 3 solo se Ch2 – Ch6 OFF
69-91 Programma 4 solo se Ch2 – Ch6 OFF
92-114 Programma 5 solo se Ch2 – Ch6 OFF
115-137 Programma 6 solo se Ch2 – Ch6 OFF
138-160 Programma 7 solo se Ch2 – Ch6 OFF
161-183 Programma 8 solo se Ch2 – Ch6 OFF
184-206 Programma 9 solo se Ch2 – Ch6 OFF
207-229 Programma 10 solo se Ch2 – Ch6 OFF
230-252 Programma 11 solo se Ch2 – Ch6 OFF
253-255 ttivazione Sound Control
Ch8
0-12 Nessuna Funzione
13-25 Static Color RGB
26-38 Static Color Rosso
39-51 Static Color Verde
52-64 Static Color Blu
65-77 Static Color Bianco
78-90 Static Color mbra
91-103 Static Color Rosso + Verde
104-116 Static Color Rosso + Verde
117-129 Static Color Rosso + Blu
130-142 Static Color Rosso + Blu
143-155 Static Color Verde + Blu
156-168 Static Color Rosso + Bianco
169-181 Static Color Verde + Bianco
182-194 Static Color Blu + Bianco
195-207 Static Color Rosso + mbra
208-220 Static Color Verde + mbra
221-233 Static Color Blu + mbra
234-246 Static Color Bianco + mbra
247-255 Static Color RGBW
0-255 Controllo Velocità Programmi solo se Ch7 ha valore 1-255
0-255 Sensibilità Sound control solo se Ch7 ha valore 255
Ch9 0-255 Shutter (strobo) 1-20 Flash/sec
A t o m i c 4 D j P A R S L IM H Q 9 , 9 L e d 5 i n 1

Master/Slave Mode
Questa funzione permette di far funzionare due o più fariAtomic4Dj PAR SLIM HQ9, 9 Led
5in1 insieme collegati tra loro senza un controller DMX esterno.
Per attivare questa funzione procedere come segue:
Collegare il cavo DMX al primo faro nel connettore DMX Out e entrare nel connettore DMX
In del secondo.
Selezionare una delle modalità Master nel menù del primo faro esempio:
Premere “MODE” fino alla voce nel secondo faro. Eseguire la stessa identica
procedura se si hanno più fari collegati con il Master.
A questo punto i due o più Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 collegati in cascata con
il Master si sincronizzeranno eseguendo lo stesso identico programma.
Esempio di collegamento di più fari con la modalità Master/Slave:
Sound Control Mode
Questa funzione attiva il Microfono incorporato nel faro che controllerà il cambio colore a
tempo di musica (beat-sensitive)
Per attivare questa funzione procedere come segue:
Premere il tasto “MODE” fino a visualizzare sul display la scritta .
A questo punto con i tasti “UP” e “DOWN” sarà possibile modificare la sensibilità del
microfono incorporato selezionando un valore compreso tra:
e
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 9
AUTO
slav
su00
su00
su31

Static Color Mode
Questa funzione permette di impostare un colore fisso utilizzando il pannello di controllo
posto sul retro del faro senza l'utilizzo di controller luci DMX.
Per attivare questa funzione procedere come segue:
Premere il tasto “MODE” fino a visualizzare sul display la scritta “ COLR” premere
“SETUP” per accedere al menù.
A questo punto con i tasti “UP” e “DOWN” sarà possibile modificare l'intensità di ogni
singolo colore indicato con un valore da 000 a 255.
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 10
r000
Up e Down
r255
Setup
g000
Up e Down
g255
Setup
b000
Up e Down
b255
Setup
U000
Up e Down
U255
Setup
A000
Up e Down
A255

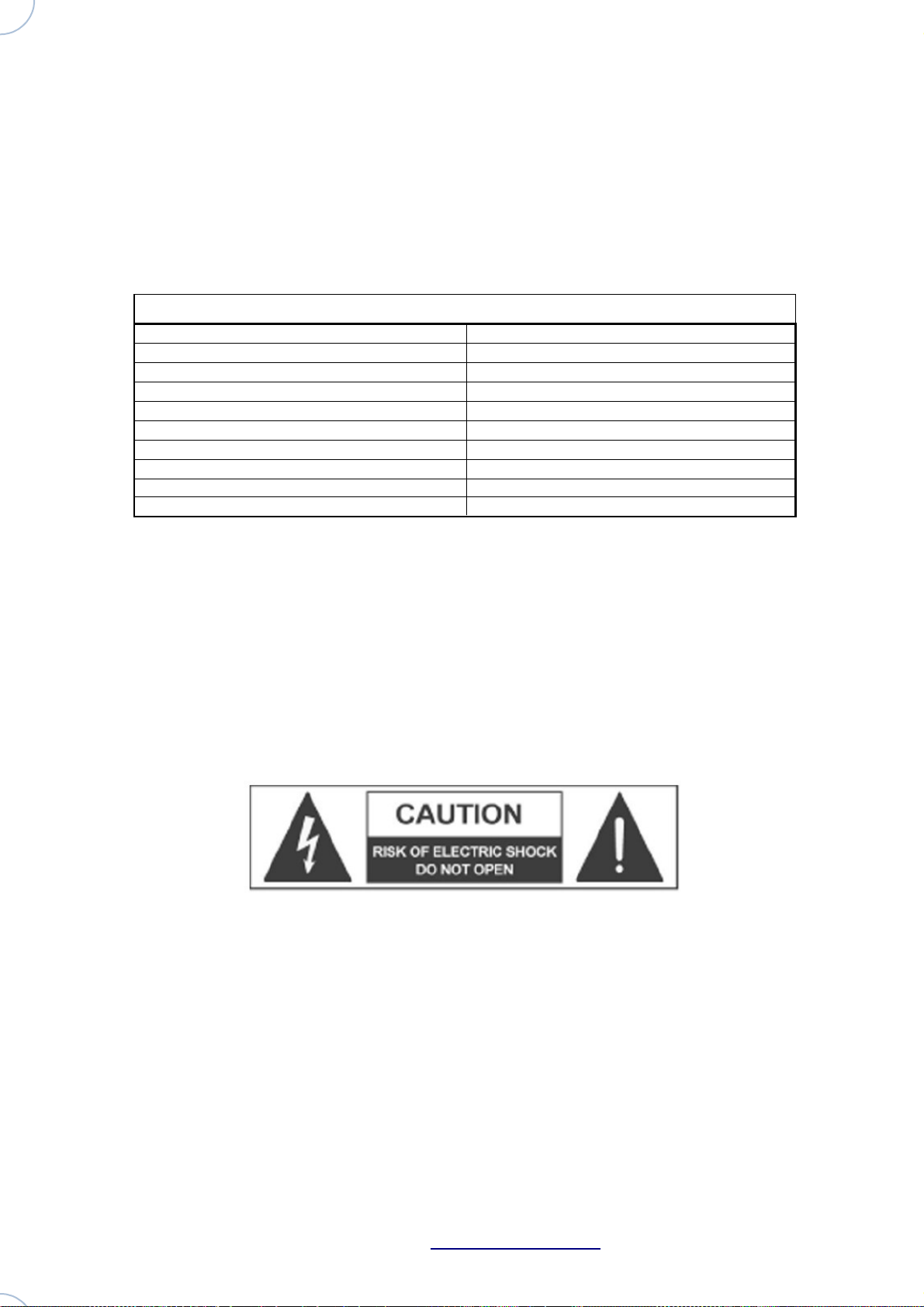

Specifiche Tecniche
NORME DI SICUREZZA
AVVERTENZA: E’ assolutamente vietato rimuovere il coperchio o il pannello posteriore
dell’apparecchio , la manomissione del apparecchio può comportare seri rischi di
folgorazione, qualunque riparazione deve essere effettuata da personale qualificato . Non
esporre questo apparecchio alla pioggia o all’umidità. Conservare le istruzioni, Il presente
manuale è parte integrante del prodotto e lo deve accompagnare in caso di eventuali
cambi di proprietà. In questo modo il nuovo proprietario potrà conoscere le istruzioni
relative a installazione, funzionamento e sicurezza.
Acqua ed umidità: l’apparecchio non deve essere utilizzato in prossimità di acqua o in
ambienti particolarmente umidi
Ventilazione: L’apparecchio deve essere posto in modo da avere adeguata ventilazione,
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 11
Alimentazione AC 100V-240V, 60Hz/50Hz
Consumo 84W
Tipo di Led 10W 5in1
Quantità Led 9
rado di isolamento IP20
Angolo di apertura fascio luminoso 25°
Numero di Canali DMX 5,7,9
DMX 512 Connettori 3-pin XLR IN/OUT
Dimensioni (LxWxH): 257 x 294 x 91mm
Peso 2kg
A t o m i c 4 D j P A R S L IM H Q 9 , 9 L e d 5 i n 1

non deve essere coperto con panni o teli .
Calore: L’apparecchio deve essere posto lontano da fonti di calore
Alimentazione: L’apparecchio deve essere collegato solo al tipo di alimentazione
descritto nelle istruzioni d’uso o segnalato sull’apparecchio. Per evitare il danneggiamento
del cavo d’alimentazione dell’apparato, assicurarsi che questo non venga calpestato o
schiacciato da oggetti pesanti.
Messa a terra: l’apparecchio deve essere collegato ad una presa elettrica munita di
messa a terra funzionante , in caso di dubbi contattare un tecnico elettricista.
Pulizia: E’ possibile eliminare la polvere utilizzando un getto d’aria compressa o un panno
inumidito. Non Utilizzare mai solventi o altri liquidi infiammabili.
Spostamento dell’unità: prima di ogni spostamento, verificare che l’apparecchio sia
spento .
MALFUNZIONAMENTI
Non tentare di smontare né riparare da soli l’apparecchio. Per qualsiasi problema non
risolvibile con l’aiuto del presente manuale, rivolgersi a un tecnico qualificato o consultare i
nostri centri assistenza . Qualsiasi uso non appropriato può causare incendi o scosse
elettriche .
Contattare un centro assistenza nei casi in cui :
- l’apparato non funziona o funziona in modo anomalo.
- il cavo d’alimentazione o la spina sono danneggiati.
- Sono penetrati oggetti estranei o è stato versato del liquido nell’apparecchio.
- L’apparecchio è stato esposto alla pioggia.
- L’apparecchio è caduto, o il corpo è danneggiato.
IMPORTANTI NORME DI SICUREZZA
Non installare, collegare o sconnettere l’alimentazione quando l’apparato è acceso. Se si
avverte uno strano odore proveniente dall’apparato, spegnerlo immediatamente e
sconnettere il cavo dell’alimentazione. Non ostruire le griglie di ventilazione dell’apparato.
Evitare che l’unità lavori in sovraccarico per tempo prolungato.
Per ragioni di sicurezza, non annullare il collegamento a massa della spina. Il
collegamento a massa è necessario per salvaguardare la sicurezza dell’operatore In
presenza di temporali con fulmini o quando l’apparato non è utilizzato, estrarre la spina
d’alimentazione dalla presa.
Per prevenire il rischio di incendi e scosse elettriche, è necessario tenere l’apparato
lontano da spruzzi e gocce. PRO-SHOW SNC. declina ogni responsabilità in caso di
scorretta installazione dell’unità.
TENERE LONTANTO DALLA PORTATADI BAMBINI
Questo apparecchio è un effetto luce professionale da usare su palcoscenici , teatri,
discoteche etc. Tutte le operazioni di installazione devono essere eseguire da un tecnico
competente. Questo apparecchio è progettato per utilizzo al chiuso, l’esposizione ad
agenti atmosferici può comportare il danneggiamento dell’apparecchio nonché renderlo
insicuro e pericoloso .Nella scelta della posizione di installazione avere cura di seguire le
seguenti raccomandazioni :
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 12

1)non installare l’apparecchio visino a fonti di calore o umidità
2)considerare che la distanza minima fra l’apparecchio e la superficie illuminata più vicina
deve essere di almeno 1 metro .
Tutte le operazioni di installazione aerea dell’apparecchio devono essere eseguite
da un tecnico competente, applicare sempre all’apparecchio un cavo di sicurezza
secondario in acciaio di sezione adeguata ed in grado di prevenire l’accidentale caduta
dell’apparecchio in caso di cedimento del punto di ancoraggio principale. Non consentire a
persone non abilitate e non competenti di utilizzare l’apparecchio .Ogni manomissione o
modifica dell’apparecchio può inficiarne gravemente la sicurezza , per ogni operazione di
manutenzione affidarsi ad un tecnico competente. Installare l’apparecchio fuori dalla
portata di persone e/o animali.
GARANZIE E RESI
Questo apparecchio è provvisto della garanzia di funzionamento e di conformità alle
proprie specifiche, come dichiarate dal costruttore. Per i clienti con Partita IVA si applicano
le disposizioni del codice civile art. 1490, cioè mesi 12 a partire dalla data di consegna (fa
fede la data della prova di acquisto).Per gli utenti finali (consumatori): ovvero coloro che
acquistano il prodotto per scopi estranei alla loro attività professionale/imprenditoriale, ai
sensi del nuovo Codice del Consumo (Decreto legislativo 6 Settembre 2005, n.206) la
garanzia di mesi 24 dalla data di consegna (fa fede la data della prova di acquisto).
Qualora si riscontrassero entro la data di garanzia difetti imputabili a materiali difettosi o
difetti di costruzione, occorre comunicare tempestivamente il problema al proprio
rivenditore o distributore, allegando fattura commerciale o scontrino fiscale e la
descrizione del tipo di difetto riscontrato. Sono esclusi dalla garanzia difetti causati da uso
improprio o manomissione.
Pro-show s.n.c verificherò la difettosità dichiarata, correlata all’appropriato utilizzo, e
l’effettiva validità della garanzia; Pro-show s.n.c provvederà quindi alla sostituzione o
riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o
indiretti eventualmente derivanti dalla difettosità.
Per ulteriori informazioni :
www.Atomic4Dj.Com
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 13

Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com 14

Atomic4Dj Par Slim H18
7Led TCL
User Manual
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com

Congratulations on choosing a product Atomic4Dj.
This product is built with high quality components and meets all safety regulations. We re-
commend that you read this manual carefully and follow carefully all the directions given in
order to exploit the full potential of this article in complete safety.
PACKAGE CONTENTS
n.1 PAR SLIM HQ9, 9 Led 5in1
n.1 Power Cable
n.1 User Manual
INTRODUCTION
Our DMX LED Flood Panel offers many possibilities to achieve the effects which you want.
It is for DJs, bands, nightclubs and other performers who want a complete LED wash light
system. Please read the manual before operation.
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com
Mounting Bracket
Led Panel

OPERATION
This series of product with rich effect programs, easier operation, there are five working
mode:
Built-in Program
Auto Running
DMX Mode
Master/Slave Mode
Sound Control
Static Color Mode
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com
Display
In Out Power Connectors
In Out DMX Connectors
Panel Board
Safety Rope Hole

Built-in Program
1)Press the “MODE”, enter built-in programs mode menu
2) Press the “UP” or DOWN”, select the effect programs
3) When the LED display show , press the “SETUP” can enter into static color
editing environment, press the “UP” or “DOWN” can select the static colors (1.rgb, 2.—r,
3.--g, 4.—b, 5.-u, 6.—A, 7.-rg, 8.—rg, 9.-rb, 10.rb, 11.gb, 12.ru, 13.gu, 14.bu, 15.rA, 16.gA,
17.bA, 18.uA, 19.on, -OFF), and then press the “SETUP” can set the preset static color
strobe “”, through the “UP” or “DOWN” can adjust the strobe speed ~.
When the LED display show , the first time press the “SETUP”, will display “”,
now through the “UP” or “DOWN” can set the programs operation speed ~; the second
time press the “SETUP”, will show “”, now through the “UP” or “DOWN” can set the
programs strobe speed ~.
Auto Running
Press “MODE” button to enter into auto running mode “AUTO”, the device will get into the
built-in programs ~ automatically. The user could set the running speed and strobe
speed in the built-in mode, the effect will auto running in order.
3_DMX Mode
1)Press “MODE” button, enter DMX control program menu
2) Press “UP” or “DOWN” button, setup DMX address value
3) Press “SETUP” button, enter setup DMX mode menu X-ch.
4) Press “UP” or “DOWN” button, setup DMX mode: , , .
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com
d001
d001
d512
pr02
pr01
pr01
pr01
pr10

5 Control Channel
7 Control Channel
9 control Channel
Example of connecting DMX:
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com
5-ch
7-ch
9-ch

DMX PROTOCOL
DMX Mode: 5 Control Channel
CH1 CH2 CH3 CH4 CH5
R G B W A
0-255 0-255 0-255 0-255 0-255
DMX Mode: 7 Control Channel
CH1 CH2 CH3 CH4 CH5 CH6 CH7
R G B W A DIMMER Strobe
0-255 0-255 0-255 0-255 0-255 0-255 0-255
DMX Mode: 9 control Channel
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9
DIM-
MER
R G B W A Program SPEED Strobe
0-
255
0-
255
0-
255
0-
255
0-
255
0-
255
CH2—CH6 0 0-255
Pr.01 1-22 FF 0-12
RGB 13-25
R 26-38
G 39-51
B 52-64
W 65-77
A 78-90
RG 91-103
RG 104-116
RB 117-129
RB 130-142
GB 143-155
RW 156-168
GW 169-181
BW 182-194
RA 195-207
Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com
