ATOMIC4DJ PLS4 Wireless User manual

Atomic4Dj PLS4 Wireless
Cod. 61098
User Manual
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 1

Unpacking Instructions
Read Manual before Operation
Dear user,
Thanks for choosing our LED device, believing this brand new product will bring you unlimited mar-
vel and happiness. Before operating this device, please read this manual thoroughly, and retain it
for future reference.
Warning Data
Please note the warnings in bold which will ensure the safe and smooth operation. These warnings
are important to a certain extent.
Attention! Indicates a skill or other useful information for special situations.
Important! Indicates important information to protect personnel from laser incident or injury.
Caution! Prevent damage or injury from incorrect operation.
Warning! If the external flexible cable or cord of this luminaire is damaged, it shall be replaced by a
special cord or cord exclusively available from the manufacturer or his service agent.
Shields, lenses or ultraviolet screens shall be changed if they have become visibly damaged to such
an extent that their effectiveness is impaired, for example by cracks or deep scratches.
The lamps shall be changed if it has become damaged or thermally deformed.
Unpacking Instructions
As receiving a fixture, carefully unpacking the carton, checking contents to ensure that all parts are
in good condition. Informing the shipper immediately and retaining packing material for inspection
if any parts damaged from shipping or device damaged. Keeping packing materials as evidence for
shipper’s confirmation.
Attention!
This unit is in perfect condition before delivery; please check all accessories when unpacking the
unit. User should follow this user manual to operate this unit, and make sure that you are clear on
all laser safety information and unit operation before power it on. Any wrong operation will make
this unit out of warranty.
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 2

Carefully moving after receiving it, checking whether there is any damage from shipping, and all
the accessories in it.
Safety Instructions
To protect the environment, please try to recycle the packing material as much as possible.
The projector is for indoor use only, IP20. Use only in dry locations. Keep this device away from
rain and moisture, excessive heat, humidity and dust. Do not allow contact with water or any
other fluids, or metallic objects.
Don’t throw this product away just as general trash, please deal with the product follow the
abandon electronic product regulation in your country.
Locate the fixture in a well ventilated spot, away from any flammable materials and/or li-
quids. The fixture must be fixed at least 20cm from surrounding walls.
To avoid condensation to be formed inside, allow this unit to adapt to the surrounding temperatu-
res when bringing it into a warm room after transport. Condense sometimes prevents the unit
from working at full performance or may even cause damages.
Don’t cover any ventilation openings as this may result in overheating.
Don’t install it on flammable object.
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 3
NAME QTY
LED system 1 set
Power Cord 1 pcs
User manual 1 pcs
Stand 1 pcs
Wireless Footswitch 1 pcs
Packing Case 1 set

Don not use it when maximum ambient temperature is higher than 40 degree.
Unplug the unit when it is not used for a longer time or before replacing the bulb.
Don’t open the top cover to avoid unit damage.
Please use the original packing when the device is to be transported.

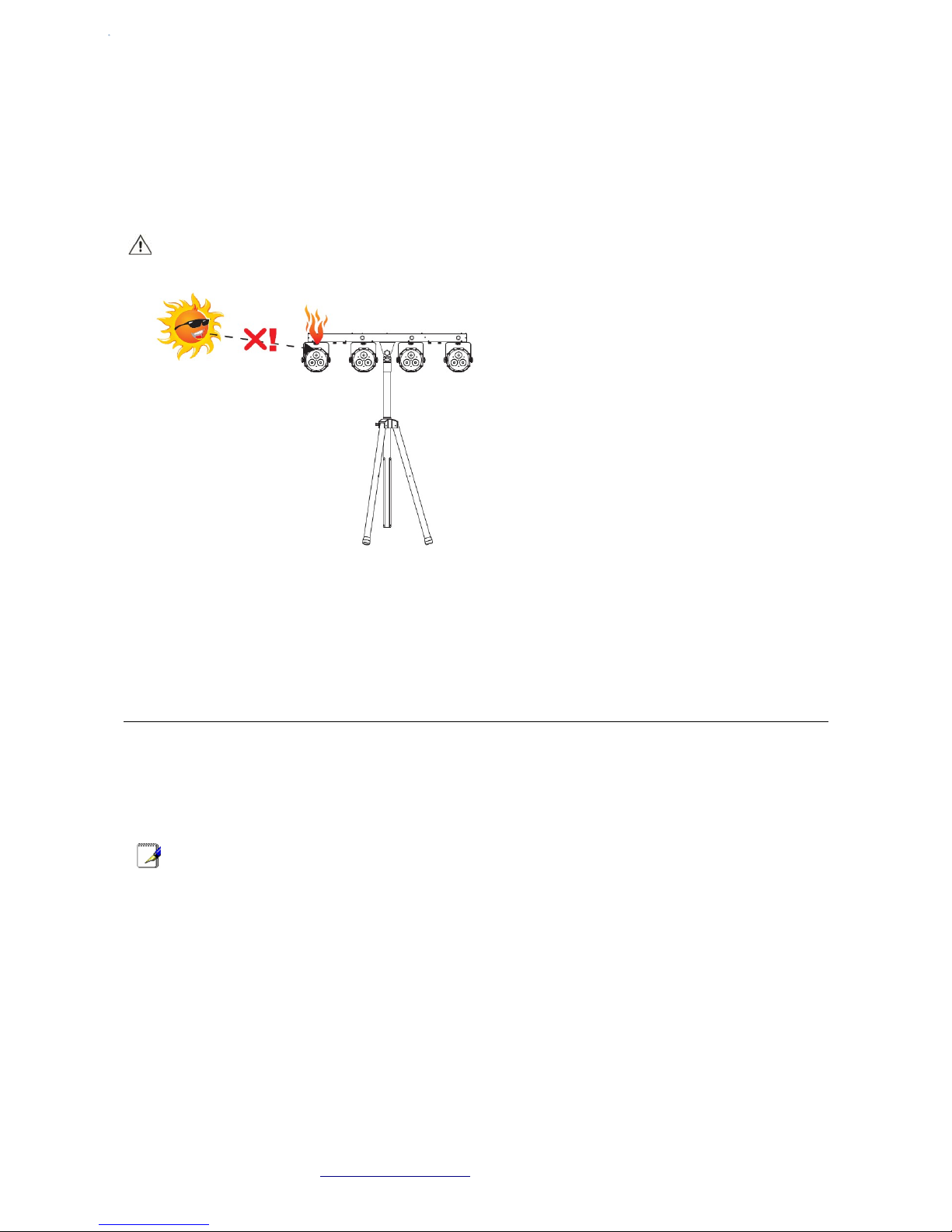

Never expose the lens to direct sunlight, even for a short period, this may damage the light ef-
fect or even cause fire!
O erhead Rigging
O erhead Rigging
Attention! The installation must be carried out by qualified service personal only. Improper
installation can result in serious injuries and /or damage to property. Overhead rigging re-
quired extensive experience! Working load limits should be respected, Certified installation
materials should be used, the installed device should be inspected regularly for safety.
Make sure the area below the installation place is free from unwanted persons during rigging, de-
rigging and servicing.
Locate the fixture in a well ventilated spot, far away from any flammable materials and/or liquids.
The fixture must be fixed at least 50cm from surrounding walls
The device should be installed out of reach of people and outside areas where persons may walk
by or be seated.
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 4

The device should be well fixed; a free swinging mounting is dangerous and may not be conside-
red!
Do not cover any ventilation opening as this may result in overheating
Before the first time use, it must be inspected by professional staff to make sure safety, inspection
regularly every year..
Before rigging make sure that installation area can hold the 10 times weight of device. Using
the steel rope which can hold 12 times weight of device, through the eye-bolt for assisting hang
installment.
AC Power
Please use the attached power, note that power voltage and frequency are the same as the mar-
ked voltage and frequency of device when connecting power. Every device’s power should be con-
nected separately, so that device can be controlled individually.

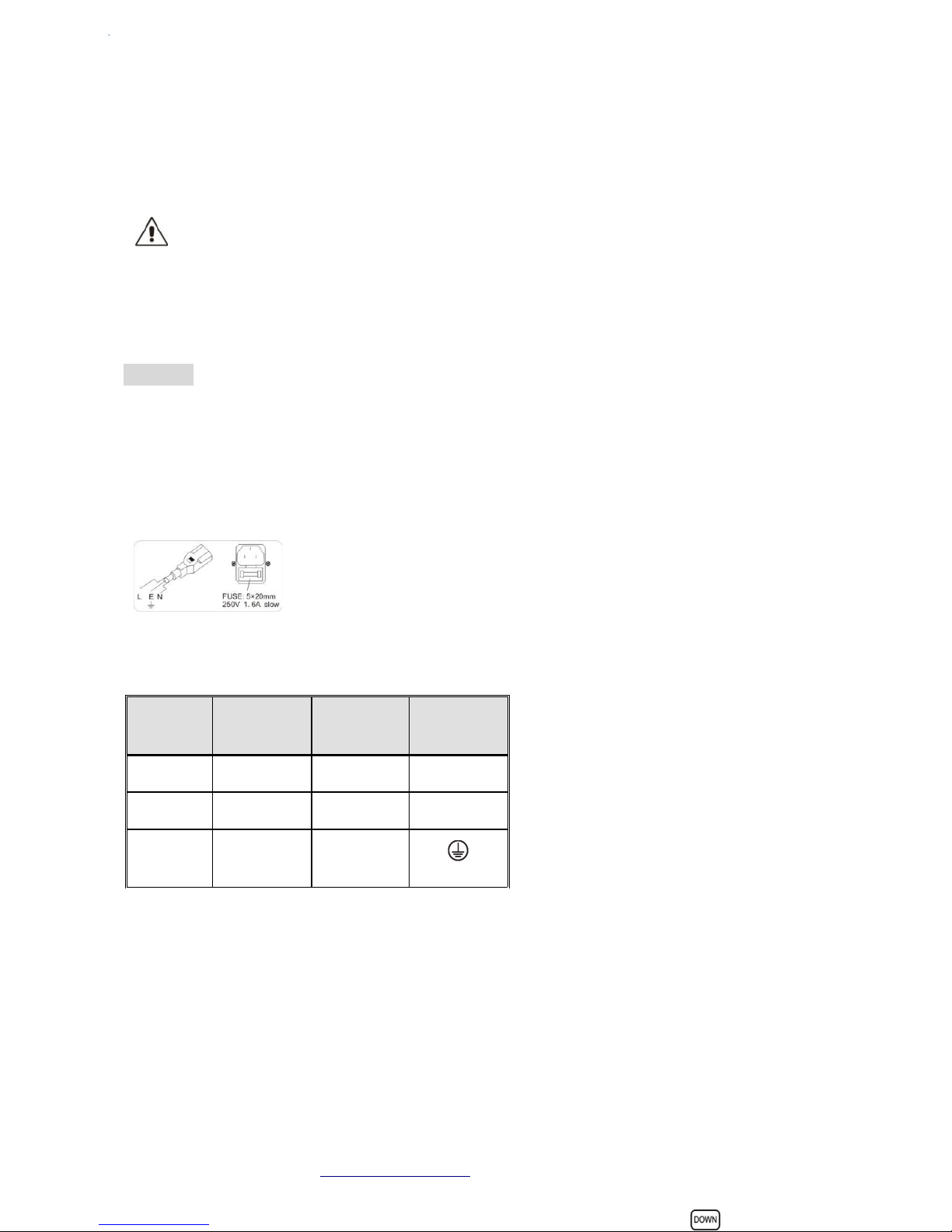

Cable spec.:
Cable(EU
)Cable(US) Pin Internatio- nal
Brown Black Live L
Light blue White Neutral N
Yellow/Gr
een
Yellow/Gre
en Earth
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 5

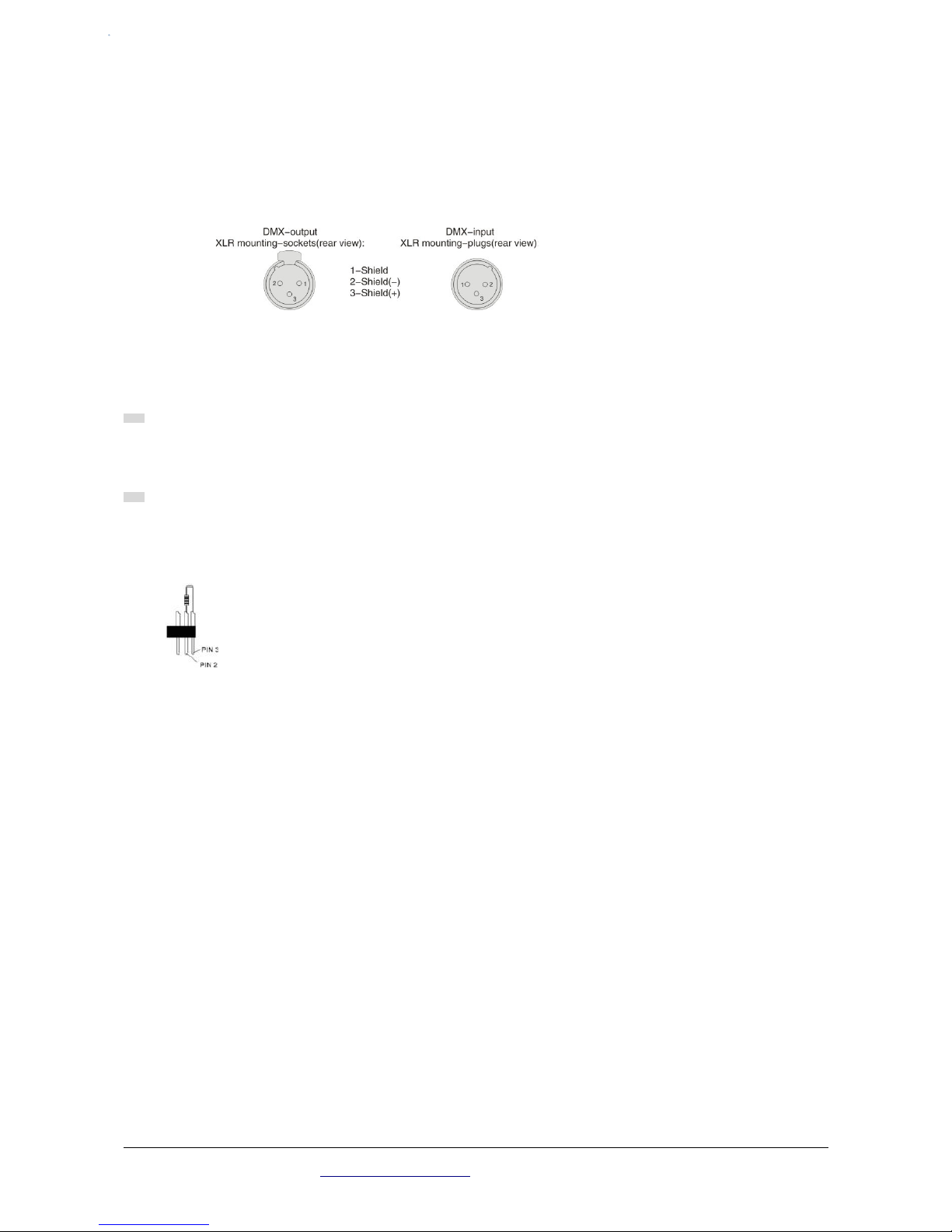

DMX-512 connection
Connection between laser lights and DMX must use the shied cable of diameter more than
0.5mm. Please use the attached 3 pin XLR plug/socket to connect the DMX output/input inter-
face. The connection between socket and cable as below( note the plug/socket’s 3 pin number
and position).
Note, XLR plug/socket’s 3pin can not be touched by inner hull, connection between pins is not
allowed. Except above connection, XLR plug/socket can not be connected with XLR control line.
Device receives international standard DMX512(1990) control signal.
When using standard DMX512 control signal, the last device’s output interface must be connec-
ted to a DMX plug. This plug is putting a 120 ohm resistance between “canon” plug’s 2 pin and 3
pin. Showing as below pic. Sticking this plug into the last device’s signal output interface, it will
avoid the interference during the process of signal transmission.
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 6

Operation Instructions
Product operation diagram
Footswitch Operation Instruction
NOTE：All the operations from the footswitch is invalid to the DMX mode and the SLAVE mode.
NO FUNCTION DESCRIPTION
1 LED PAR lights 12*Tri-9W
2 LED strobe lights 4*1W white LED strobe lights
3 DMX input/output 3PIN male/female XLR interface，for DMX communication
4 Power connection Power output connect with next light
5 Power input Power input socket, built-in protective tube and spare tube
6 Microphones
Receiving the audio signal through a microphone, and positive re-
sponse to the intensity by the potentiometer
7 Potentiometer To adjust the sound activated sensitivity
8
LCD control interfa-
ce Various mode setting operations of the machine
9 Wireless antenna Receiving wireless footswitch signal
NAME FUNCTION
AUTO Press AUTO to activate the auto program
controls. When working, all the lights will
begin in auto mode.
SOUD Press SOUND to activate the sound pro-
gram controls. When working, all the
lights will begin in sound mode.
COLO Color setting: R-G-RG-B-RB-GB-RGB
BLACKOUT Light off.
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 7

Menu operating instruction
Once after every power on machine, the VERSION and MANUFACTURE INFORMATION will be
shown in LED monitor of rear panel. When the machine is powered on, LED monitor on rear
panel shows the current operating standalone mode or DMX address of DMX mode. With help
of LED control panel, is very easy to set and change the operating mode. After every resetting
and saved, the new mode information will be shown on LED monitor at next power。
Model choice ，return to the previous menu.
Go into the deeper menu.
For higher numeric value operation.
For lower numeric value operation.
LED Display Functional Description
AutP → AP01-AP17 PAR light auto mode
AutF → AF01-AF10 Flash light auto mode
AutM → AM01-AM03 Mix auto mode
S.01-S.99 Effect speed adjustment. 01 is the slowest, 99
is the fastest
SouP → SP01-SP12 PAR light sound mode
SouF → SF01-SF10 Flash light sound mode
SouM → SM01-SM03 Mix sound mode
COLO Color manual adjustment
R/G/BXXX LED color setting
S.00-S.99 Flash light speed adjustment. S.00: all on; S.99
is the fastest
SY-A Synchronous auto mode
SY-M Synchronous sound mode
S.01-S.99 Auto show speed. 01is the slowest, 99 is the
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 8
MEN
U

fastest.
d001 Signal reception mode (the worlds will strobe
if there’s no signal)
03/05/24CH DMX channel selecting
dXXX Channel address setting
S001 Slave mode
001-255 Address setting
M-En Be the master for synchronous mode.（under
AUTO/SOUND/COLOR Mode）
W-En Wireless pedal working mode
TEST Aging testing and main board testing program.
REST Restore the factory initial setup
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 9

Initial Setting
Buil-
t-in
auto
pro-
grams
AP01-AP17
PAR light auto
show
AF01-AF10
flash light auto
show
AM01-AM03
Mix auto show
ENTER
into the
next step.
To choose
the effect
speed th-
rough the
UP/DOW
N button.
S.01-S.99：Effect
speed adjust-
ment. 01 is the
slowest, 99 is the
fastest
ENTER:
confirm
and
back to
the pre-
vious
step.
Buil-
t-in
sound
pro-
grams
AP01-AP12
PAR light auto
show
AF01-AF10
flash light auto
show
AM01-AM03
Mix auto show
Enter to confirm. To adjust the sound
sensitivity through the potentiometer.
COLO
color
setting
R.000-R.255
G.000-G.255
B.000-B.255
ENTER
into the
next step.
MENU to
the pre-
vious
step.
S.00—S.99：
strobe speed
S.00: all on, S.99:
the fastest
ENTER:
confirm
and
back to
the pre-
vious
step.
DMX
mode
03/05/24CH Selecting
the chan-
nel
d001-dXXX Setting
the ad-
dress
SLAVE
mode
When selec-
ting the SLAVE
mode, this ma-
chine will fol-
low the ma-
ster’s built-in
program th-
rough the DMX
cable.
ENTER
into the
next step
001-255 address
setting
ENTER:
confirm
and
back to
the pre-
vious
step.
Sy-
stem
setting
M-En: master
mode
ENTER
into the
next step
ON：turn on
master mode
ENTER:
confirm
and
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 10
MEN
U

OFF：turn off
master mode
back to
the pre-
vious
step.
W-En: wireless
pedal working
mode
ENTER
into the
next step
ON：turn on the
wireless foo-
tswitch working
mode
OFF：turn off
the wireless foo-
tswitch working
mode
ENTER:
confirm
and
back to
the pre-
vious
step.
TEST: texting
mode
ENTER to the testing mode
REST: restore
the factory ini-
tial setup
ENTER to restart the machine
NOTES：（1）S.01-S.99: program speed adjusting; S.01: the slowest, S.99: the fastest
（2）A point will be shown on the screen if there’s no operation in 30s.
（3）Machine address bit instruction, face to the LED screen, from left to right, the address is 1-
2-3-4.
（4）The nixie tube will twinkle when there’s no signal input to SLAVE,D001.
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 11

DMX operation instructions
DMX Channels Chart
This device adopts large storage and high speed chip, which has been written lots of effect based
on laser light DMX application. There are many kinds of model in channel one.
3CH
Channel Value Description
CH1
000-009 Blackout
010-050 Auto Par show
051-090 Auto LED Flash show
091-130 Mix auto show
131-170 Sound Par show
171-210 Sound LED flash show
211-255 Mix sound show
Channel Function Value Description
CH2 Auto Par
show
000-014 AUTO PAR1
015-029 AUTO PAR2
030-044 AUTO PAR3
045-059 AUTO PAR4
060-074 AUTO PAR5
075-089 AUTO PAR6
090-104 AUTO PAR7
105-119 AUTO PAR8
120-134 AUTO PAR9
135-149 AUTO PAR10
150-164 AUTO PAR11
165-179 AUTO PAR12
180-194 AUTO PAR13
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 12

195-209 AUTO PAR14
210-224 AUTO PAR15
225-239 AUTO PAR16
240-255 AUTO PAR17
Auto LED
Flash
show
000-024 AUTO LED1
025-49 AUTO LED2
05074 AUTO LED3
075-99 AUTO LED4
100-124 AUTO LED5
125-149 AUTO LED6
150-174 AUTO LED7
175-199 AUTO LED8
200-224 AUTO LED9
225-255 AUTO LED10
Mix auto
show
000-099 MIX AUTO 1
100-199 MIX AUTO 2
200-255 MIX AUTO 3
Sound
Par show
000-019 SOUND PAR1
020-039 SOUND PAR2
040-059 SOUND PAR3
060-079 SOUND PAR4
080-099 SOUND PAR5
100-119 SOUND PAR6
120-139 SOUND PAR7
140-159 SOUND PAR8
160-179 SOUND PAR9
180-199 SOUND PAR10
200-219 SOUND PAR11
220-255 SOUND PAR12
Sound 000-024 SOUND LED1
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 13

LED flash
show 025-050 SOUND LED2
050-074 SOUND LED3
075-099 SOUND LED4
100-124 SOUND LED5
125-149 SOUND LED6
150-174 SOUND LED7
175-199 SOUND LED8
200-224 SOUND LED9
225-255 SOUND LED10
Mix
sound
show
000-099 MIX SOUND 1
100-199 MIX SOUND 2
200-255 MIX SOUND3
CH3 0-255 Program speed setting
Channel Value Description
CH3 0-255 Program speed setting
5CH
Channel Value Description
CH1 000-255 Red Dimmer
CH2 000-255 Green Dimmer
CH3 000-255 Blue Dimmer
CH4
000-191 Total Dimmer
192-200 Sound Flash
201-249 Flash Speed
250-255 All On
CH5 000-255 Sound LED Flash
24CH
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 14

Channel Value Description
CH1 000-255 Red Dimmer
CH2 000-255 Green Dimmer
CH3 000-255 Blue Dimmer
CH4 000-255 Total Dimmer
CH5 000-255 Flash Speed
CH6 000-255 Red Dimmer
CH7 000-255 Green Dimmer
CH8 000-255 Blue Dimmer
CH9 000-255 Total Dimmer
CH10 000-255 Flash Speed
CH11 000-255 Red Dimmer
CH12 000-255 Green Dimmer
CH13 000-255 Blue Dimmer
CH14 000-255 Total Dimmer
CH15 000-255 Flash Speed
CH16 000-255 Red Dimmer
CH17 000-255 Green Dimmer
CH18 000-255 Blue Dimmer
CH19 000-255 Total Dimmer
CH20 000-255 Flash Speed
CH21 000-255 Flash Speed of 1st LED
CH22 000-255 Flash Speed of 2nd LED
CH23 000-255 Flash Speed of 3rd LED
CH24 000-255 Flash Speed of 4th LED
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 15

Product Parameter
Specifications
Power: 84W
PAR LED: 12*Tri-9W
Beam angle: 15°
LED: R-620nm/100lm, G-520nm/160lm ，B-462nm/50lm
Strobe LED：W-4*1W
DMX channels: 3, 5, 24CH
Spare parts: T-Bar, stand, carrying bag, wireless footswitch, IR remote control, standing foot
Power linking: 20pcs@240V, 10pcs@110V
AC power: switching power supply, 100V-240V 50/60Hz (for all international markets)
Fuse ：T 1.6A, 250V
Stand : 1.5m—2.5m（adjustable）
Weight ：10.2kg
Product size：L1032×W71×H235mm
Packing size: L1057×W145×H457mm
Shipping data: 40HQ: 924ctns / 40GP: 616ctns / 20GP: 375ctns
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 16

NORME DI SICUREZZA
AVVERTENZA: E’ assolutamente vietato rimuovere il coperchio o il pannello posteriore
dell’apparecchio , la manomissione del apparecchio può comportare seri rischi di folgorazione,
qualunque riparazione deve essere effettuata da personale qualificato . Non esporre questo
apparecchio alla pioggia o all’umidità. Conservare le istruzioni, Il presente manuale è parte
integrante del prodotto e lo deve accompagnare in caso di eventuali cambi di proprietà. In questo
modo il nuovo proprietario potrà conoscere le istruzioni relative a installazione, funzionamento e
sicurezza.
Acqua ed umidità: l’apparecchio non deve essere utilizzato in prossimità di acqua o in ambienti
particolarmente umidi
Ventilazione: L’apparecchio deve essere posto in modo da avere adeguata ventilazione, non deve
essere coperto con panni o teli .
Calore: L’apparecchio deve essere posto lontano da fonti di calore
Alimentazione: L’apparecchio deve essere collegato solo al tipo di alimentazione descritto nelle
istruzioni d’uso o segnalato sull’apparecchio. Per evitare il danneggiamento del cavo
d’alimentazione dell’apparato, assicurarsi che questo non venga calpestato o schiacciato da oggetti
pesanti.
Messa a terra: l’apparecchio deve essere collegato ad una presa elettrica munita di messa a terra
funzionante , in caso di dubbi contattare un tecnico elettricista.
Pulizia: E’ possibile eliminare la polvere utilizzando un getto d’aria compressa o un panno
inumidito. Non Utilizzare mai solventi o altri liquidi infiammabili.
Spostamento dell’unità: prima di ogni spostamento, verificare che l’apparecchio sia spento .
MALFUNZIONAMENTI
Non tentare di smontare né riparare da soli l’apparecchio. Per qualsiasi problema non risolvibile
con l’aiuto del presente manuale, rivolgersi a un tecnico qualificato o consultare i nostri centri
assistenza . Qualsiasi uso non appropriato può causare incendi o scosse elettriche .
Contattare un centro assistenza nei casi in cui :
- l’apparato non funziona o funziona in modo anomalo.
- il cavo d’alimentazione o la spina sono danneggiati.
- Sono penetrati oggetti estranei o è stato versato del liquido nell’apparecchio.
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 17

- L’apparecchio è stato esposto alla pioggia.
- L’apparecchio è caduto, o il corpo è danneggiato.
IMPORTANTI NORME DI SICUREZZA
Non installare, collegare o sconnettere l’alimentazione quando l’apparato è acceso. Se si avverte
uno strano odore proveniente dall’apparato, spegnerlo immediatamente e sconnettere il cavo
dell’alimentazione. Non ostruire le griglie di ventilazione dell’apparato. Evitare che l’unità lavori in
sovraccarico per tempo prolungato.
Per ragioni di sicurezza, non annullare il collegamento a massa della spina. Il collegamento a massa
è necessario per salvaguardare la sicurezza dell’operatore In presenza di temporali con fulmini o
quando l’apparato non è utilizzato, estrarre la spina d’alimentazione dalla presa.
Per prevenire il rischio di incendi e scosse elettriche, è necessario tenere l’apparato lontano da
spruzzi e gocce. PRO-SHOW SNC. declina ogni responsabilità in caso di scorretta installazione
dell’unità.
TENERE LONTANTO DALLA PORTATA DI BAMBINI
Questo apparecchio è un effetto luce professionale da usare su palcoscenici , teatri, discoteche etc.
Tutte le operazioni di installazione devono essere eseguire da un tecnico competente. Questo
apparecchio è progettato per utilizzo al chiuso, l’esposizione ad agenti atmosferici può comportare
il danneggiamento dell’apparecchio nonché renderlo insicuro e pericoloso .Nella scelta della
posizione di installazione avere cura di seguire le seguenti raccomandazioni :
1)non installare l’apparecchio visino a fonti di calore o umidità
2)considerare che la distanza minima fra l’apparecchio e la superficie illuminata più vicina deve
essere di almeno 1 metro .
Tutte le operazioni di installazione aerea dell’apparecchio de ono essere eseguite da un tecnico
competente, applicare sempre all’apparecchio un cavo di sicurezza secondario in acciaio di sezione
adeguata ed in grado di prevenire l’accidentale caduta dell’apparecchio in caso di cedimento del
punto di ancoraggio principale. Non consentire a persone non abilitate e non competenti di
utilizzare l’apparecchio .Ogni manomissione o modifica dell’apparecchio può inficiarne gravemente
la sicurezza , per ogni operazione di manutenzione affidarsi ad un tecnico competente. Installare
l’apparecchio fuori dalla portata di persone e/o animali.
GARANZIE E RESI
Questo apparecchio è provvisto della garanzia di funzionamento e di conformità alle proprie
specifiche, come dichiarate dal costruttore. Per i clienti con Partita IVA si applicano le disposizioni
del codice civile art. 1490, cioè mesi 12 a partire dalla data di consegna (fa fede la data della prova
di acquisto).Per gli utenti finali (consumatori): ovvero coloro che acquistano il prodotto per scopi
estranei alla loro attività professionale/imprenditoriale, ai sensi del nuovo Codice del Consumo
(Decreto legislativo 6 Settembre 2005, n.206) la garanzia di mesi 24 dalla data di consegna (fa fede
la data della prova di acquisto). Qualora si riscontrassero entro la data di garanzia difetti imputabili
a materiali difettosi o difetti di costruzione, occorre comunicare tempestivamente il problema al
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 18

proprio rivenditore o distributore, allegando fattura commerciale o scontrino fiscale e la
descrizione del tipo di difetto riscontrato. Sono esclusi dalla garanzia difetti causati da uso
improprio o manomissione.
La Garanzia del prodotto decade nel caso di: ispezione o manomissione da parte del cliente o del
centro assistenza non autorizzato, modifiche apportarte al prodotto da parte del cliente, danni
causati dall'inefficenza dell'impianto elettrico, condizioni di utilizzo inappropriate, danni causati dal
trasporto, utilizzo del prodotto al di fuori delle norme di sicurezza vigenti nel paese di utilizzo.
Tutte le parti soggette ad usura non sono coperte da garanzia esempio: altoprlanti, lampade,
pompe macchine del fumo ecc.
Il centro assistenza autorizzato verificherà la difettosità dichiarata, correlata all’appropriato utilizzo,
e l’effettiva validità della garanzia; Il centro assistenza provvederà quindi alla sostituzione o
riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o
indiretti eventualmente derivanti dalla difettosità.
Per ulteriori informazioni :
www.Atomic4Dj.Com
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 19

Product Code : 61098
Product Name: Atomic4dj PLS-4
The product is determined or commercial disposal.
The product mentioned above is in con ormity with norm-setting regulations:
Directive EP and C No.:2004/108/EC
EN 55015:2006+A1:2007+A2:2009
EN 61547:2009
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
Directive EP and C No.:2006/95/EC
EN 60598-1:2008+A11:2009
EN 60598-2-17:1989+A2:1991
Atomic4Dj PLS4 Wireless www.Atomic4Dj.com 20
