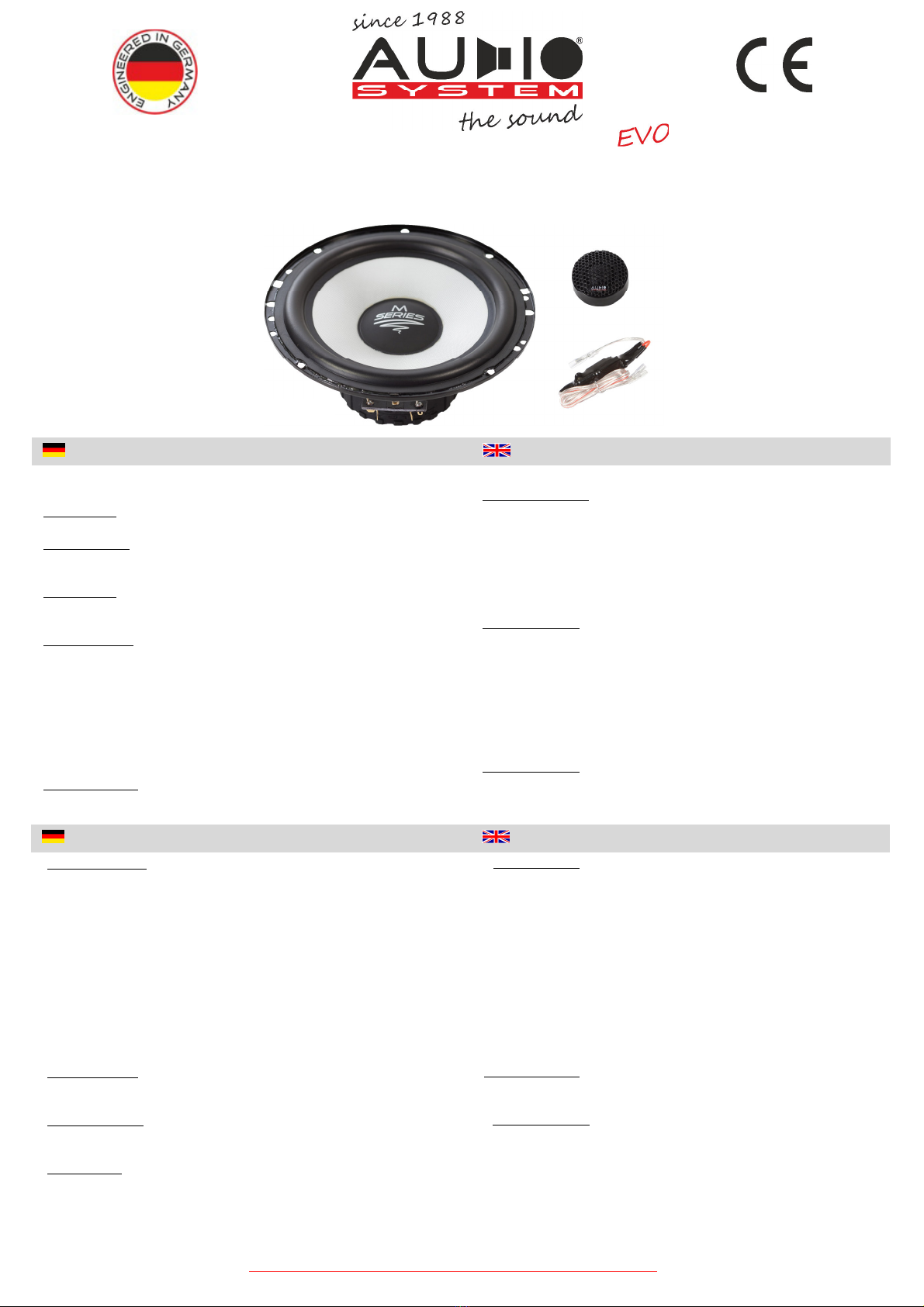

Audiosystem M EVO Series User manual

M- series
M 100 EVO – m 130 EVO – m 165 EVO
ANLEITUNG / USER MANUAL
www.au io-system . e
au io system germany - falltorstrasse 6 - 76707 hambrücken
- WARNUNG: Trennen Sie vor der Montage den Massepol (-)
von der Fahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf
richtige Polung. Falsche Polung führt zu Kurzschlüssen und kann
die Fahrzeugelektrik beschädigenb.
- Die besten Einbaupositionen sind die Originalplätze zwecks
Originalität und einfacherer Montage.
- Beachten Sie das die Lautsprecher plan und stabil eingebaut
werden. Die Qualität des Einbaues entscheidet sehr stark das
Klangbild, daher sollte auf Dämmung und Sorgfalt bei der
Installation geachtet werden. Beachten Sie dass die Lautsprecher
vor Hitze, Sonneneinstrahlung, mechanischen Einflüssen,
Feuchtigkeit und Nässe durch Zubehör von AUDIO SYSTEM
geschützt sind.
- achtUNG: Verlegen Sie Ihre Kabel so dass diese nicht
gequetscht werden oder über scharfe Kanten verlaufen. Dies
kann zu Kurzschlüssen mit Beschädigungen führen.
- vorsicht beim Entfernen von Innenverkleidungen. Die
Befestigungsteile aus Plastik können beschädigt werden und
müssen ersetzt werden.
- wichtiG ist die richtige Polarität der Lautsprecher. Das
Klangbild kann aber auch durch verpolen der Hochtöners
verbessert werden.
Ausprobieren und hören bzw. messen(MICRO AS) ist hier
sinnvoll!
Wir beglückwünschen Sie zum Erwerb eines hochwertigen
AUDIO SYSTEM Produktes.
Wichtig: Lesen Sie diese Bedienungsanleitung vor der
Installation und Inbetriebnahme des Gerätes vollständig durch.
Achtung: Beachten Sie die Vorschriften und Hinweise Ihres
Automobilherstellers und achten Sie beim anschließen auf die
richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für etwaige
Reparaturen oder Austausch. Heben Sie Ihren Kaufbeleg, diese
Bedienungsanleitung und die Originalverpackung sorgfältig auf.
Achtung: Der Gebrauch von Musikanlagen kann das Hören
von wichtigen Verkehrsgeräuschen behindern. AUDIO SYSTEM
Germany übernimmt keine Verantwortung für Gehörschäden,
körperliche Schäden oder Sachschäden, die aus dem Gebrauch
oder Missbrauch seiner Produkte entstehen.
Wir empfehlen Ihnen, die Installation von einer Fachwerkstatt /
Einbauspezialist vornehmen zu lassen, da ein fachgerechter
Einbau und Anschluss die Voraussetzung für ein klanglich
perfektes Ergebnis ist.
WARNUNG: Dieses Lautsprechersystem ist in der Lage, sehr
hohe Lautstärken zu produzieren. Das Hören mit sehr hohen
Lautstärken kann zu Gehörschäden führen.
- Warning: First disconnect negative pole of your car
battery. Check polarity changing polarity may cause serious
damages to your car electric.
- Best speaker positions are the original build in positions. Easy
installation and originality are the reasons.
- Take care your speakers are build in straight, plain and well
fastening.
-Sometimes using a mounting adapter made from plastic, wood
or metal may help you to fix all equipment proper to your car.
- As better your speakers were installed the better the sound
will be. A wide range of optionally installing product made by
AUDIO SYSTEM will help you to get best possible results
keeping out vibrations and humidity.
- Warning: Lay all cables as straight as possible without
squashing or laying them over sharp edges. Otherwise this can
cause short circuit or damages to your whole installation.
- ATTENTION: Be careful removing original plastic parts of
your car. The fitting parts could be damaged and have to be
replaced.
The right polarity of all speakers is extremely important for the
sound of your car audio system. We recommend changing
polarity of the tweeters finding out the best possible sound
The best is to listen or measure it with MICRO AS.
Congratulations on purchasing an AUDIO SYSTEM product.
Important: Completely read this operating instruction
before installation and use of the device. Pay attention to advices
and instructions of the car manufacturer. Check the polarity when
connecting the loudspeakers.
You will need your purchase receipt as proof of purchase for any
and all warranty repairs and for insurance purposes. Keep your
receipt, owner´s manual and packing materials in a safe location
for possible future use.
ATTENTION: Use of sound components can impair your ability
to hear necessary traffic sounds and may constitute a hazard
while driving your automobile. AUDIO SYSTEM Germany accepts
no liability for hearing loss, bodily injury or property damage as a
result of use or misuse of our products.
We recommend installing the equipment by an authorized service
center or dealer. A professional fitting and connection is the
requirement for further warranty and perfect sound.
ATTENTION: This speaker-system is able to produce a high
level of loudness. Long-term and excessive exposition can lead
to injury of hearing.
vielen ank thank you
Montage Tips Mechanical installation Tip
Abb.: m165
EVO

M-
series EVO
AnleitunG/USER MANUAL
www.audio-system .de
Audio System Germany falltorstrasse 6 6 0 hambrücken
Das Lautsprechersystem lässt sich an die jeweilige Akustik
des Fahrzeuges und an den persönlichen Geschmack
anpassen. Je nach Lage der Lautsprecheröffnungen kann
die Weiche so eingestellt werden, dass der Frequenzgang
mit diesen geometrischen Gegebenheiten optimiert wird.
Je nach Installationsort des Hochtöners ist es nötig, den
Pegel anzupassen, z.B. bei einer Montage des Mitteltöners
im Fußraum und des Hochtöners auf dem Armaturenbrett.
Ohne Pegelabsenkung wären die Hochtöner viel zu laut.
Natürlich kann die Weiche auch auf die persönliche
Vorstellung der Hochtonlautstärke oder Musikrichtung
eingestellt werden
Bei der FWK M Weiche geschieht dies durch einfaches
Durchtrennen des roten Kabels.Ist der Hochtöner zu laut
oder erscheinen Stimmen „zischelig“, sollte das rote Kabel
durchtrennt werden. Hierdurch wird der Vorwiederstand
aktiviert und der Hochtöner wird abgesenkt.
Wichtig: Die Kabelenden müssen nach dem
durchtrennen unbedingt isoliert werden. Nichtbeachtung
kann zu einem Kurzschluss führen.
The speaker system is adaptable to specific car acoustics
and to every bodies personal music sound taste.
The frequency response can be optimized according to
position and geometric situation of the speaker.
Depending on the installation position of the tweeter, you
have to adapt the level, example: when the woofer is
installed in the feet area while the tweeter is installed on the
dash board. Without level decrease, the tweeter would be too
loud. The crossover is adjustable exactly to your personal
idea for tweeter volume or music trend.
With the FWK M crossover it`s very simple to get different
results by cutting the red cable.
If the speaker is too loud or voices sounds “whispering” the
red cable should cut. Thereby the series resistance get
activated.
Important: The free end of the cables must be isolated
after cutting. Non observance can cause short circuit.
- 2 x Tweeters: hS 24 w
evo
- 2 x TMT: ms 165
evo
or MS 130
evo
or
MS 100
evo
- 2 x crossovers: FWk-m
- Mounting Material
- Manual
- 2 x Hochtöner: hS 24 W
evo
- 2 x TMT: ms 165
evo
oder MS 130
evo
oder
MS 100
evo
- 2 x Frequenzweiche: FWk-m
- Montagematerial
- Bedienungsanleitung
- alu 200 und alu 500 self-adhasive damp foam
- dp 5000 damp paste
- rainstop foam water-resistant
- z-chinch RCA cabel black or silver color
- xs-high power batteries
- Oxygen-free speaker and power cabels
-alu 200 und alu 500 selbstklebende Dämmatten
- dp 5000 Dämmpaste.
- rainstop Schaumstoff wasserabweisend.
- z-chinch Cinchkabel in schwarz oder silber.
- xs-high power batterien.
- Sauerstoffreies Strom- und Lautsprecherkabel.
Eingang parallel zum TMT
Rot (+) / transparentes Kabel (-)
Input parallel to woofer
Red (+) / transparent cable (-)
Rote Kabelschlaufe: Widerstand
wird beim durchtrennen aktiviert
Red wire: resistor enabled when
cut
Zum Hochtöner
Rot (+) / transparentes Kabel
(-)
To tweeter
Red (+) / transparent cable (-)
Allgemein introduction
packungsinhalt package content
optionales einbauzubehör optional installation accessories
