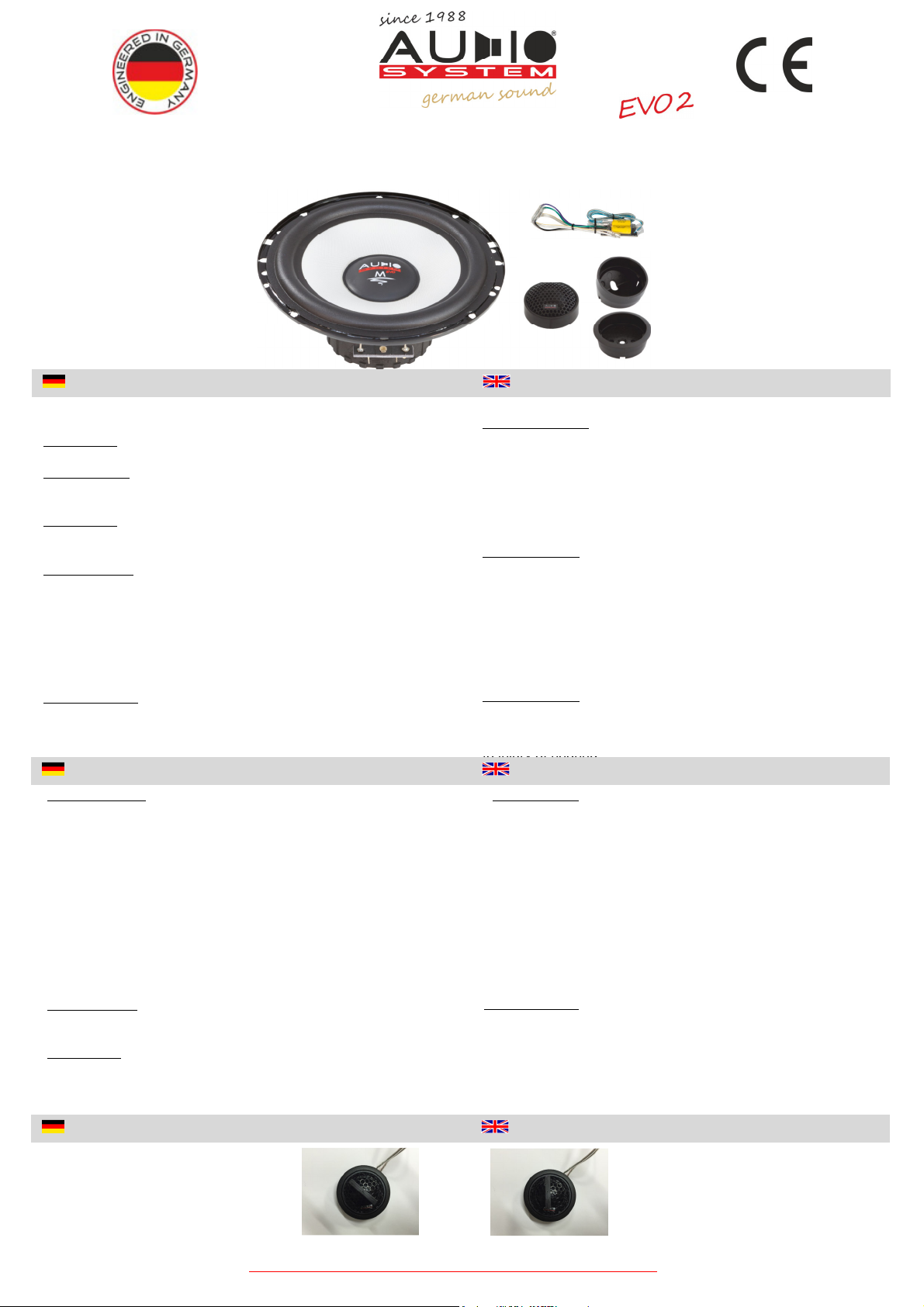

Audiosystem M-series User manual

M- series
M 100 EVO – m 130 EVO – m 165 EVO
aNLEITUNG / USER MANUAL
www.au io-system . e
au io system germany - falltorstrasse 6 - 76707 hambrücken
Das beiliegende Ausbauwerkzeug
greift mit den Nasen in die Löcher des
Hochtöner-Gitters. Durch drehen nach
links wird der Hochtöner in der
Halterung verriegelt durch drehen
nach rechts entriegelt.
- Warning: First disconnect negative pole of your car
battery. Check polarity changing polarity may cause serious
damages to your car electric.
- Best speaker positions are the original build in positions. Easy
installation and originality are the reasons.
- Take care your speakers are build in straight plain and well
fastening.
-Sometimes using a mounting adapter made from plastic wood
or metal may help you to fix all equipment proper to your car.
- As better your speakers were installed the better the sound
will be. A wide range of optionally installing product made by
AUDIO SYSTEM will help you to get best possible results
keeping out vibrations and humidity.
- Warning: Lay all cables as straight as possible without
squashing or laying them over sharp edges. Otherwise this can
cause short circuit or damages to your whole installation.
The right polarity of all speakers is extremely important for the
sound of your car audio system. We recommend changing
polarity of the tweeters finding out the best possible sound
The best is to listen or measure it.
Wir beglückwünschen Sie zum Erwerb eines hochwertigen AUDIO
SYSTEM Produktes inclusive GERMAN SOUND.
Wichtig: Lesen Sie diese Bedienungsanleitung vor der
Installation und Inbetriebnahme des Gerätes vollständig durch.
Achtung: Beachten Sie die Vorschriften und Hinweise Ihres
Automobilherstellers und achten Sie beim anschließen auf die
richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für etwaige
Reparaturen oder Austausch. Heben Sie Ihren Kaufbeleg diese
Bedienungsanleitung und die Originalverpackung sorgfältig auf.
Achtung: Der Gebrauch von Musikanlagen kann das Hören
von wichtigen Verkehrsgeräuschen behindern. AUDIO SYSTEM
Germany übernimmt keine Verantwortung für Gehörschäden
körperliche Schäden oder Sachschäden die aus dem Gebrauch
oder Missbrauch seiner Produkte entstehen.Wir empfehlen Ihnen
die Installation von einer Fachwerkstatt / Einbauspezialist
vornehmen zu lassen da ein fachgerechter Einbau und Anschluss
die Voraussetzung für ein klanglich perfektes Ergebnis ist.
WARNUNG: Dieses Lautsprechersystem ist in der Lage sehr
hohe Lautstärken zu produzieren. Das Hören mit sehr hohen
Lautstärken kann zu Gehörschäden führen.
Congratulations on purchasing an AUDIO SYSTEM product.
Important: Completely read this operating instruction
before installation and use of the device. Pay attention to advices
and instructions of the car manufacturer. Check the polarity when
connecting the loudspeakers.
You will need your purchase receipt as proof of purchase for any
and all warranty repairs and for insurance purposes. Keep your
receipt owner´s manual and packing materials in a safe location
for possible future use.
ATTENTION: Use of sound components can impair your ability
to hear necessary traffic sounds and may constitute a hazard
while driving your automobile. AUDIO SYSTEM Germany accepts
no liability for hearing loss bodily injury or property damage as a
result of use or misuse of our products.
We recommend installing the equipment by an authorized service
center or dealer. A professional fitting and connection is the
requirement for further warranty and perfect sound.
ATTENTION: This speaker-system is able to produce a high
level of loudness. Long-term and excessive exposition can lead
to injury of hearing.
- WARNUNG: Trennen Sie vor der Montage den Massepol (-)
von der Fahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf
richtige Polung. Falsche Polung führt zu Kurzschlüssen und kann
die Fahrzeugelektrik beschädigenb.
- Die besten Einbaupositionen sind die Originalplätze zwecks
Originalität und einfacherer Montage.
- Beachten Sie das die Lautsprecher plan und stabil eingebaut
werden. Die Qualität des Einbaues entscheidet sehr stark das
Klangbild daher sollte auf Dämmung und Sorgfalt bei der
Installation geachtet werden. Beachten Sie dass die Lautsprecher
vor Hitze Sonneneinstrahlung mechanischen Einflüssen
Feuchtigkeit und Nässe durch Zubehör von AUDIO SYSTEM
geschützt sind.
- achtUNG: Verlegen Sie Ihre Kabel so dass diese nicht
gequetscht werden oder über scharfe Kanten verlaufen. Dies
kann zu Kurzschlüssen mit Beschädigungen führen.
- wichtiG ist die richtige Polarität der Lautsprecher. Das
Klangbild kann aber auch durch verpolen der Hochtöners
verbessert werden.
Ausprobieren und hören b w. messen
ist hier sinnvoll!
Congratulations on purchasing an AUDIO SYSTEM product.
Important: Completely read this operating instruction
before installation and use of the device. Pay attention to advices
and instructions of the car manufacturer. Check the polarity when
connecting the loudspeakers.
You will need your purchase receipt as proof of purchase for any
and all warranty repairs and for insurance purposes. Keep your
receipt owner´s manual and packing materials in a safe location
for possible future use.
ATTENTION: Use of sound components can impair your ability
to hear necessary traffic sounds and may constitute a hazard
while driving your automobile. AUDIO SYSTEM Germany accepts
no liability for hearing loss bodily injury or property damage as a
result of use or misuse of our products.
We recommend installing the equipment by an authorized service
center or dealer. A professional fitting and connection is the
requirement for further warranty and perfect sound.
ATTENTION: This speaker-system is able to produce a high
level of loudness. Long-term and excessive exposition can lead
to injury of hearing.
Montage Tips Mechanical installation Tip
vielen ank thank you
verriegelt
lock
entriegelt
unlock
The attached lock/unlock tool is
design to fit in the holes of the
tweeter-grille. Turning the tweeter
to the left will lock the tweeter into
the housing turning to the right will
unlock the tweeter.
Ausbauwerkzeug Hochtöner lock/unlock tool tweeter

m- Series
evo
AnleitunG / USER MANUAL
www.audio-system .de
Audio System Germany falltorstrasse 6 767 7 hambrücken
Allgemein
introd
uction
Das Lautsprechersystem lässt sich an die jeweilige Akustik des
Fahrzeuges und an den persönlichen Geschmack anpassen.
Je nach Lage der Lautsprecheröffnungen kann die eiche so
eingestellt werden, dass der Frequenzgang mit diesen
geometrischen Gegebenheiten optimiert wird.
Je nach Installationsort des Hochtöners ist es nötig, den
Frequenzgang anzupassen, z.B. bei einer Montage des
Hochtöners in der A-Säule, im Spiegeldreieck oder in der
Türverkleidung. Ohne Anpassung wären die Hochtöner viel zu
laut. Natürlich kann die eiche auch auf die persönliche
Vorstellung der Hochtonlautstärke oder Musikrichtung
eingestellt werden
Wichtig: Freie Kabelenden müssen unbedingt isoliert
werden. Nichtbeachtung kann zu einem Kurzschluss führen.
The speaker system is adaptable to specific car acoustics
and to everybody’s personal music sound taste.
The frequency response can be optimized according to
position and geometric situation of the speaker.
Depending on the installation position of the tweeter, you
have to adapt the frequenzy range. Example: If the tweeter is
installed in the A-pillar, in the “mirror edge” or in the
doorpanel. ithout adjustment, the tweeter could be too loud.
The crossover is adjustable exactly to your personal idea for
tweeter volume or music trend.
Important: The free ends of the cables have to be
isolated after cutting. The electrical system may be damaged
if this instruction is not heeded!
packungsinhalt
package content
- 2 x Hochtöner: Hs 24 evo
- 2 x TMT: Ms 165 EVO
- 2 x Frequenzweiche: fwk em
- Montagematerial
- Bedienungsanleitung
- 2 x Tweeters: Hs 24 evo
- 2 x midrange/woofers: Ms 165 EVO
- 2 x Crossover: fwr em
- Mounting accessories
-
Manual
- alubutyl 15 , 2 , 3 and 5
- alu 2 and alu 5 adhesive damping mat .
- Swell foam, swell wave, pu foam.
- neoprene foam, rainstop.
- z-evo, z-pro RCA cable.
- Z-sc ,75, 1,5, 2,5 and 4, oxygene free speaker cable.
- Z-pc 1 , 2 , 35, 5 oxygene free power cable.
- alubutyl 15 , 2 , 3 und 5
- alu 2 und alu 5 selbstklebende Dämmatten.
- Swell foam, swell wave, pu foam.
- neoprene foam, rainstop.
- z-evo, z-pro Cinchkabel.
- Z-sc ,75, 1,5, 2,5, 4, Sauerstoffreies Lautsprecherkabel.
- Z-pc 1 , 2 ,35, 5 Sauerstoffreies Stromkabel.
optionales einbauzubehör optional mounting accessories
Farbe ert Position
Hochtöner
Gelb-Transparent Eingang
+
Transparent Eingang
-
Blau-Transparent HT
+
Transparent HT
-
schwarz + lila 3,9µF Spiegeldreieck
schwarz + grün 2,7µF Türverkleidung
schwarz+ grün
und grau + lila 6,6µF A-Säule
Color Value Tweeter position
Yellow-
Transparent input
+
Transparent input
-
Blue-Transparent tweeter
+
Transparent tweeter
-
black + purple 3,9µF Mirrorangle
black + green 2,7µF doorpanel
Black + green plus
grey + purple 6,6µF A-pillar
