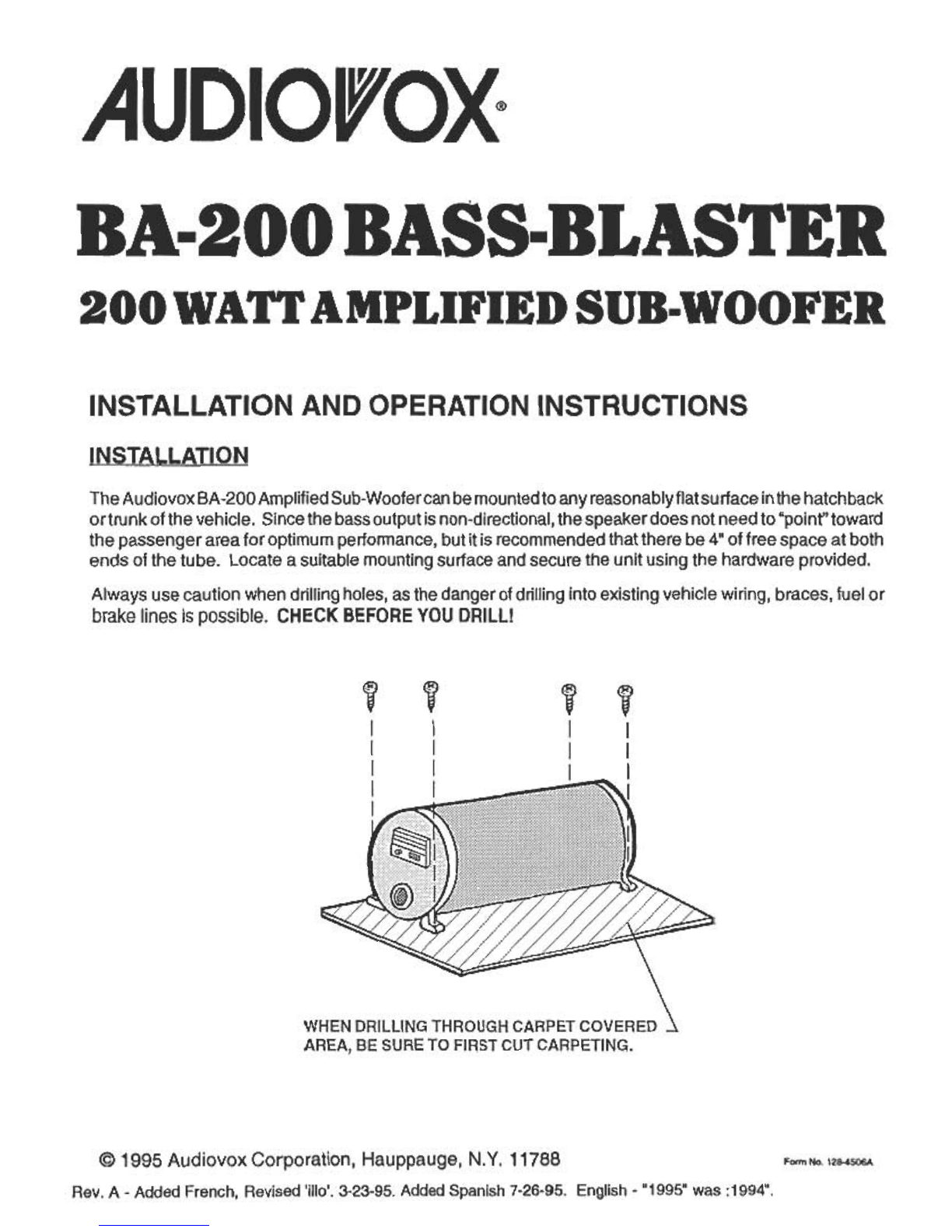

INSTALLATION
The Audiovox BA-200 Amplified Sub-Woofercan be mountedto any reasonably flat surface inthe hatchback
ortrunk of the vehicle. Since the bass output is non-directional, the speaker does not need to "poinf' toward
the passenger area for optimum performance, but it is recommended that there be 4" of free space at both
ends of the tube. Locate a suitable mounting surface and secure the unit using the hardware provided.
Always use caution when drilling holes, as the danger of drilling into existing vehicle wiring, braces, fuel or
brake lines is possible. CHECK BEFORE YOu DRILL!
@ 1995 Audiovox Corporation, Hauppauge, N. Y. 11788 Form No. 128-4506A
Rev. A -Added French, Revised 'illo'. 3-23-95. Added Spanish 7-26-95. English -"1995" was :1994",

.

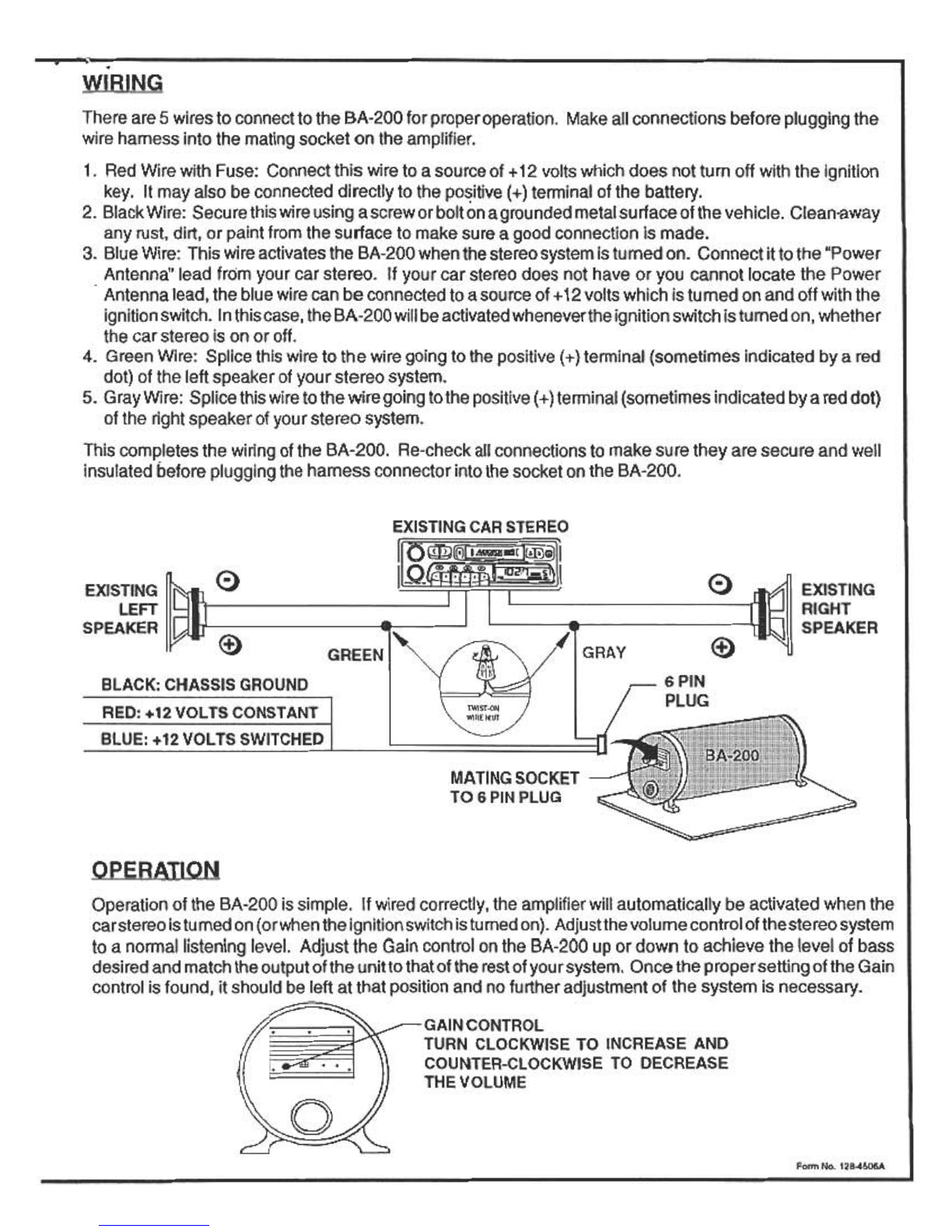

WIRING
There are 5 wires to connect to the BA-200 for proper operation. Make all connections before plugging the
wire harness into the mating socket on the amplifier.
1. Red Wire with Fuse: Connect this wire to a source of +12 volts which does not turn off with the ignition
key. It may also be connected directly to the po~itive (+) terminal of the battery.
2. Black Wire: Secure this wire using a screw or bolt on a grounded metal surface of the vehicle. Clean-away
any rust, dirt, or paint from the surface to make sure a good connection is made.
3. Blue Wire: This wire activates the BA-200 when the stereo system is turned on. Connect it to the "Power
.Antenna" lead from your car stereo. If your car stereo does not have or you cannot locate the Power
Antenna lead, the blue wire can be connected to a source of +12 volts which is turned on and off with the
ignition switch. In this case, the BA-200 will be activated whenever the ignition switch is turned on, whether
the car stereo is on or off.
4. Green Wire: Splice this wire to the wire going to the positive (+) terminal (sometimes indicated bya red
dot) of the left speaker of your stereo system.
5. Gray Wire: Splice this wire to the wire going to the positive (+)terminal (sometimes indicated bya red dot)
of the right speaker of your stereo system.
This completes the wiring of the BA-200. Re-check all connections to make sure they are secure and well
insulated before plugging the harness connector into the socket on the BA-200.
00EXISTING
LEFT
SPEAKER
EXISTING
RIGHT
SPEAKER
(f) (:f)
GREEN
GPIN
PLUG
BLACK: CHASSIS GROUND
RED: +12 VOlTS CONSTANT
BLUE: +12 VOLTS SWITCHED
MATING SOCKET
TO 6 PIN PLUG
OPERATION
Operation of the BA-200 is simple. If wired correctly, the amplifier will automatically be activated when the
carstereo is turned on (orwhen the ignition switch is turned on). Adjust the volume control of the stereo system
to a normal listening level. Adjust the Gain control on the BA-200 up or down to achieve the level of bass
desired and match the output of the unit to that of the rest of you rsystem. Once the proper setting of the Gain
control is found, it should be left at that position and no further adjustment of the system is necessary.
GAIN CONTROL
TURN CLOCKWISE TO INCREASE AND
COUNTER-CLOCKWISE TO DECREASE
THE VOLUME
I. &
0
Form No. 128-450GA
EXISTING CAR STEREO

.
DIRECTIVES D'INSTALLATION ET DE FONCTIONNEMENT
INSTALLSTION
L'enceint~ d'infragraves amplifiee Audiovox models BA-200 peut etre fixee atoute su rface raisonnablement
plane du hayon ou du coffre du vehicule. Comme la sortie de graves est non directionnelle, il n'est pas
necessaire que I'enceinte soit dirigee vers I'habitacle pour obtenir de meilleures performances. II est
cependant recommande de laisserun espace libre de 10cm (4po) a chague extremite de tube. Oeterminez
quel sera I'endroit de montage approprie et fixez I'appareil a I'aide du materiel de fixation inclus.
Soyez toujours prudents lorsque vous percez des trous carvous risquez de percer les fils electriques et les
canalisations d'essence ou de frein existants du vehicule. VERIFIEZ AVANT DE PERCER!
@ 1995 Audiovox Corporation, Hauppauge, N. Y. 11788 Form No. 128-4S0SA

N
CABLAGE
IIy a5 fils a connecterau BA-200 pourqu'il fonctionne correctement. Effectueztoutes les connexiions avant
de brancher le faisceau de fils dans la prise correspondante de I'amplificateur.
1. Fil rouge avec fusible: Connectez ce fil a une source de +12 volts dont le courant n'est pas coupe par
la cle de contact. IIpeut egalement etre connecte directement a une borne positive (+) de la betterie.
/
2. Fil noir: Fixezce fila I'aide d'une vis ou d'un boulor) surune surface de metal mise a la masse du vehicule.
Enlever la rouille, la salete ou la peinture que peut presenter cette surface pour vous assurer que la
connexion soit effectuee adequatement.
3. Fil bleu: Ce fil actionne le BA-200 lorsque lesysteme de son est allume. Raccordez-le au fil de I'antenne
a commande electrique de systeme audio de votre voiture. Si le systeme audio de votre voiture n'est
pas dote d'un fil pour I'antenne e commande electrique ou si vous ne pouvez le trouver, le fil bleu peut
etre connecte a une source de +12 volts dont I'alimentation est etablie et coupee par I'interrupteur
d'allumage. Dans ce cas, le BA-200 sera actionne des que le contact sera etabli, que le systeme audio
soit allume ou non.
4. Fil vert: Raccordez ce fil au fil relie a la borne positive (+) (parfois marque d'un point rouge) du haut-
parleur gauche de votre systeme audio.
5. Fil gris: Raccordez ce fil au fil relie a la borne positive (+) (parfois marque d'un point rouge) du haut-
parleur droit de votre systeme audio.
Le cablage du BA-200 est maintenanttermine. Verifiez a nouveau toutes les connexions pourvous assurer
qu'elles sont solides et bien isolees avant de brancher le connecteur du faisceau dans la prise du BA-200.
SYSTEMEAUDIOEXlSTANT
DELAVOITURE
IIO~~ml11
~~ 0
(f) GREEN
HAUT -
PARLEUR
GAUCHE
HAUT-
PARLEUR
DROIT
,(f)
~
FICHE6
BROCHrs
NOlA: MISE LA rv'ASSE AU CH SSIS
ROUGE: +12 VOLTS CONSTANTS
BLEU:
PAISECOAAESPONDANT LA
FICHE SIXBAOCHES
FONCTIONNEMENT
Le fonctionnement du BA-200 est relativementsimple. Si les filssont connectes correctement, I'amplificateur
sera automatiquementactionne lorsque lesusteme audio de la voiture est allume (ou lorsque le contact est
etabli). Reglez la commande de gain du BA-200 en augmentant ou en diminuant le volume pour atteind re
le niveau de graves desire et accordez la sortie de cet element a celle du systeme audio. Lorsque la
commande de gain est reglee correctement, on doit la laisser a cette position et aucun reglage subsequent
du systeme be sera necessaire.
~- ..,~ COMMANDEDEGAIN
TOURNEZ DANS LE SENS HORAIRE
POURAUGMENTERLEVOLUMEET
DANS LE SENS ANTIHORAIRE POUR
LE DIMINUER
0. .-I
Form No. 128-4S06A

,
EXPLOSION
El Subparlante Amplificado de Sonidos Bajos Modelo BA-200 de Audiovox puede ser montado en cualquier
superficie razonablemente plana en el baul del vehfculo (0 en la parte trasera de los vehfculos tipo
"Hatchback"). Debido a que la salida de los bajos no es direccional, el parlante no necesita "apuntar" hacia
el area de los pasajeros para desempelio 6ptimo, pero se recomienda que se dejen 4" de espacio libre a ambos
lados del tuba. Localize una superficie conveniente para montar y asegure la unidad utilizando los tornillos
proporcionados.
Siempre debe ejercer precauci6n cuando este perforando agujeros, ya que existe el peligro de taladrar dentro
de los cables, ab razaderas, o las I(neas de combustible o del sistema de frenos existentes. VERIFIQUE
ANTES DE TALADRAR!
,I
I
I
I
I
vI
I
I
I
fI
I
I
CUANDO TALADRE A TRA VES DE UN AREA
CUBIERTA CON ALFOMBRA, ASEG(JRESE DE
PRIMERO CORTAR LA ALFOMBRA
@ 1995 Audiovox Corporation, Hauppauge, N.Y. 11788 Form No. 128-450GA

"

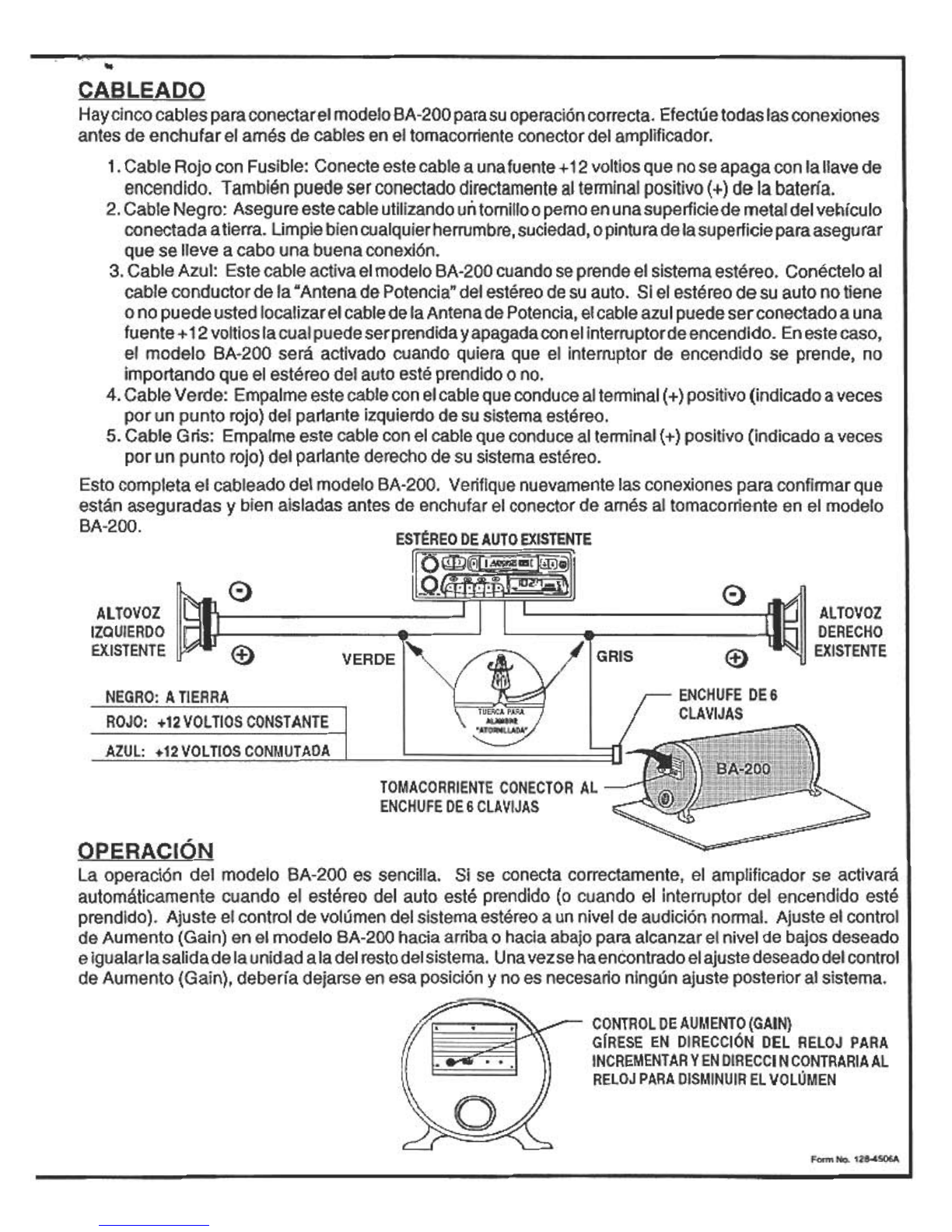

CABLEADO
Hay cinco cables para conectarel modelo BA-200 para su operaci6n correcta. Efectue todas las conexiones
antes de enchufar el arnes de cables en el tomacorriente conector del amplificador.
1. Cable Rojo con Fusible: Conecte este cable a una fuente +12 voltios que no se apaga con la !lave de
encendido. Tambien puede ser conectado directamente a! terminal positivo (+) de la baterfa.
2. Cable Negro: Asegure este cable utilizando uri tornillo o pemo en unasuperficie de metal del vel:\fculo
conectada a tierra. Limpie bien cualquier herrumbre, suciedad, o pintura de la superficie para asegurar
que se lIeve a cabo una buena conexi6n.
3. Cable Azul: Este cable activa el modelo BA-200 cuando se prende el sistema estereo. Conectelo al
cable conductor de la "Antena de Potencia" del estereo de su auto. Si el estereo de su auto no tiene
o no puede usted localizar el cable de la Antena de Potencia, el cable azul puede ser conectado a una
fuente + 12 voltios la cual puede serprendida y apagada con el interruptorde encendido. En este caso,
el modelo BA-200 sera activado cuando quiera que el interruptor de encendido se prende, no
importando que el estereo del auto este prendido o no.
4. Cable Verde: Empalme este cable con el cable que conduce al terminal (+) positivo (indicado a veces
por un punto rojo) del parlante izquierdo de su sistema estereo.
5. Cable G ris: Empalme este cable con el cable que conduce al terminal (+) positivo (indicado a veces
por un punto rojo) del parlante derecho de su sistema estereo.
Esto completa el cableado del modelo BA-200. Verifique nuevamente las conexiones para confirmar que
estan aseguradas y bien aisladas antes de enchufar el conector de arnes al tomacorriente en el modelo
BA-200. ,
ESTEREODEAUTOEXISTENTE
---
0 0
(f) VERDE GRIS (f)
ALTOVOZ
IZQUIERDO
EXISTENTE
ALTOVOZ
DERECHO
EXISTENTE
I
~I
~
NEGRO:ATIERRA ENCHUFE DE6
CLAVIJAS
\ROJO:+12VOLTIOSCONSTANTE ALAMBRE
"ATORNlLADA"
'/ /
AZUL: +12VOLTIOS CONMUTADA
TOMACORRIENTE CONECTOR AL
ENCHUFE DEG CLAVIJAS
OPERACI6N
La operaci6n del modelo BA-200 es sencilla. Si se conecta correctamente, el amplificador se activarcl
automclticamente cuando el estereo del auto este prendido (0 cuando el interruptor del encendido este
prendido). Ajuste el control de volumen del sistema estereo a un nivel de audici6n normal. Ajuste el control
de Aumento (Gain) en el modelo BA-200 hacia arriba o hacia abajo para alcanzar el nivel de bajos deseado
e igualarla salida de la unidad a la del resto del sistema. Una vezse haencontrado el ajuste deseado del control
de Aumento (Gain), deberia dejarse en esa posici6n y no es necesario ningun ajuste posterior al sistema.
~""-- CONTROL DE AUMENTO (GAIN)
GfRESE EN DIRECCI6N DEL RELOJ PARA
INCREMENT AR y EN DIRECCI N CONTRARIA AL
RELOJ PARA DISMINUIR EL VOLOMEN
~.
0
Form No. 128-4506A
