auna MIC 900 Series User manual

www.auna-multimedia.com
MIC-900
Kodensator-Mikrofon
Condenser Microphone
Micro à condensateur
10006514

3
DE
English 9
Français 15
Español
Italiano
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes.
Lesen Sie die folgenden Hinweise sorgfältig durch
und befolgen Sie diese, um möglichen Schäden
vorzubeugen. Für Schäden, die durch Missachtung der
Hinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung. Scannen Sie den
folgenden QR-Code, um Zugri auf die aktuellste
Bedienungsanleitung und weitere Informationen rund
um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Technische Anforderungen 5
Installation 5
Hinweise zu Montage und Nutzung 6
Hinweise zur Entsorgung 8
Hersteller & Importeur (UK) 8
TECHNISCHE DATEN
Artikelnummer 10006514
Mikrofontyp USB-Kondensator-Mikrofon
Charakteristik Niere
Frequenzbereich 30 Hz - 18 KHz
Empndlichkeit -32 dB
Stromversorgung Via USB (Anschluss: Typ B)
Maße / Gewicht Mikrofon: 16,5 x Ø 5 cm (H x Ø)
Mikrofonspinne:9 x 9 x 6 cm (BxHxT)
Kabellänge: ca. 3 Meter
Gewicht Mikrofon: ca. 295g
Gewicht Mikrofonspinne: ca. 180g
Lieferumfang
• Mikrofon
• Spinne
• 3/8“ auf 5/8“ - Adapter,
• Schutztasche
• USB-Kabel

4
DE
SICHERHEITSHINWEISE
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise
dieses Produktes vertraut zu machen.
• Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit
darauf zugreifen können.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen
Art und Weise. Eine anderweitige Verwendung führt eventuell zu
Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die
Produktsicherheit.
• Önen Sie das Produkt niemals eigenmächtig und führen Sie
Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge
oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten
Fachhandel empfohlenes Zubehör.
• Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)
Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial,
Speicherkarten) und Verpackungsteile außerhalb der Reichweite von
Kindern auf, damit sie nicht von diesen verschluckt werden können. Lassen
Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
Transport des Gerätes
Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz
beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der
Originalverpackung.
Reinigung der äußeren Oberäche
Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu
starken Druck beim Abwischen können die Oberächen beschädigt werden.
Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit
dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

5
DE
TECHNISCHE ANFORDERUNGEN
Ihr Mikrofon ist mit einem USB-Anschluss ausgestattet. Über diesen
Anschluss wird das Audiosignal vom Mikrofon an den Computer gesendet.
Gleichzeitig nutzt der Computer die USB-Verbindung, um das Mikrofon
mit dem nötigen Strom zu versorgen. Die Verbindung wird über das
mitgelieferte USB-Kabel mit Typ-B-Stecker hergestellt.
HINWEIS: Verwenden Sie nur das mitgelieferte Kabel, um eine optimale
Signalqualität und eine zuverlässige Stromversorgung zu gewährleisten.
Für den Betrieb des Mikrofons muss Ihr Computer die folgenden
Systemvoraussetzungen erfüllen:
PC Mac
Intel oder AMD CPU, 1 GHz oder
besser
G4/G5, 800 MHz oder besser
Mindestens 512 MB RAM Mindestens 512 MB RAM
USB 2.0-Anschluss USB 2.0-Anschluss
Windows XP/Vista/7/8/10 Mac OS X 10.3.9 (Panther) oder
besser
INSTALLATION
Führen Sie die folgenden Schritte aus, um Ihr Mikrofon in Betrieb zu
nehmen:
• Starten Sie Ihren Computer.
• Schließen das Mikrofon an einen freien USB-Anschluss an.
HINWEIS: Das Betriebssystem installiert automatisch die benötigten
Treiber.
• Wählen Sie das Mikrofon als Eingangsquelle für die von Ihnen
verwendete Aufnahmesoftware.

6
DE
Windows:
• Stellen Sie die Aufnahmelautstärke über die Windows-Lautstärkeregler
ein (Lautsprechersystem auf der Taskleiste).
• (Optional:) Wählen Sie das Mikrofon unter Systemeinstellungen >
Sounds und Audiogeräte > Audio (Tab) als Soundaufnahmegerät aus.
Mac OS:
• Stellen Sie die Aufnahmelautstärke über das Audio Midi Setup ein.
Das Mikrofon ist nun betriebsbereit.
• (Optional:) Wählen Sie das Mikrofon im Audio Midi Setup im Audio
Devices-Tab als Standard-Soundaufnahmegerät aus.
HINWEISE ZU MONTAGE UND NUTZUNG
Um den gewünschten Klang zu erreichen, testen Sie verschiedene Position
zur Schallquelle. Bewegen Sie das Mikrofon ruhig im Aufnahmeraum und
testen verschiedene Abstände und Winkel. Erst wenn Sie der gewünschte
Grundklang erreicht ist, sollten Sie Equalizer und Klangprozessoren
verwenden.
Wegen des extrem linearen Frequenzgangs und der hohen Klangauösung
des Mikrofons sollte „EQing“ nicht erforderlich für Hochfrequenzen sein.
Dieses beeinusst das Eingangssignal nur zu stark und erhöht den Störton
unnötig. Das Mikrofon verfügt über die Klarheit, die zur Aufnahme und zum
Abmischen notwendig ist.
Das Mikrofon verfügt über einen Adapter, der auf europäische und
amerikanische Mikrofonhalter passt. Lösen Sie den Adapter vom Mikrofon,
befestigen Sie diesen am Mikrofonhalter und xieren Sie dann das
Mikrofon auf dem Adapter. Das Mikrofon sollte aufrecht befestigt werden
und der Schall sollte in einem rechten Winkel auf dieses eintreen. Testen
Sie verschiedene Positionen, bis Sie den gewünschten Klang erzielen. Falls
nötig, können Sie es auch mit dem Scharnier vertikal verstellen.
HINWEIS: Behandeln Sie das Mikrofon und den Adapter sorgsam. Setzen
Sie die Gewinde keiner zu großen Gewalt aus.
Sie können das Mikrofon natürlich auch ohne diesen Adapter auf einen
passenden, von Ihnen gekauften Mikrofonständer montieren.

7
DE

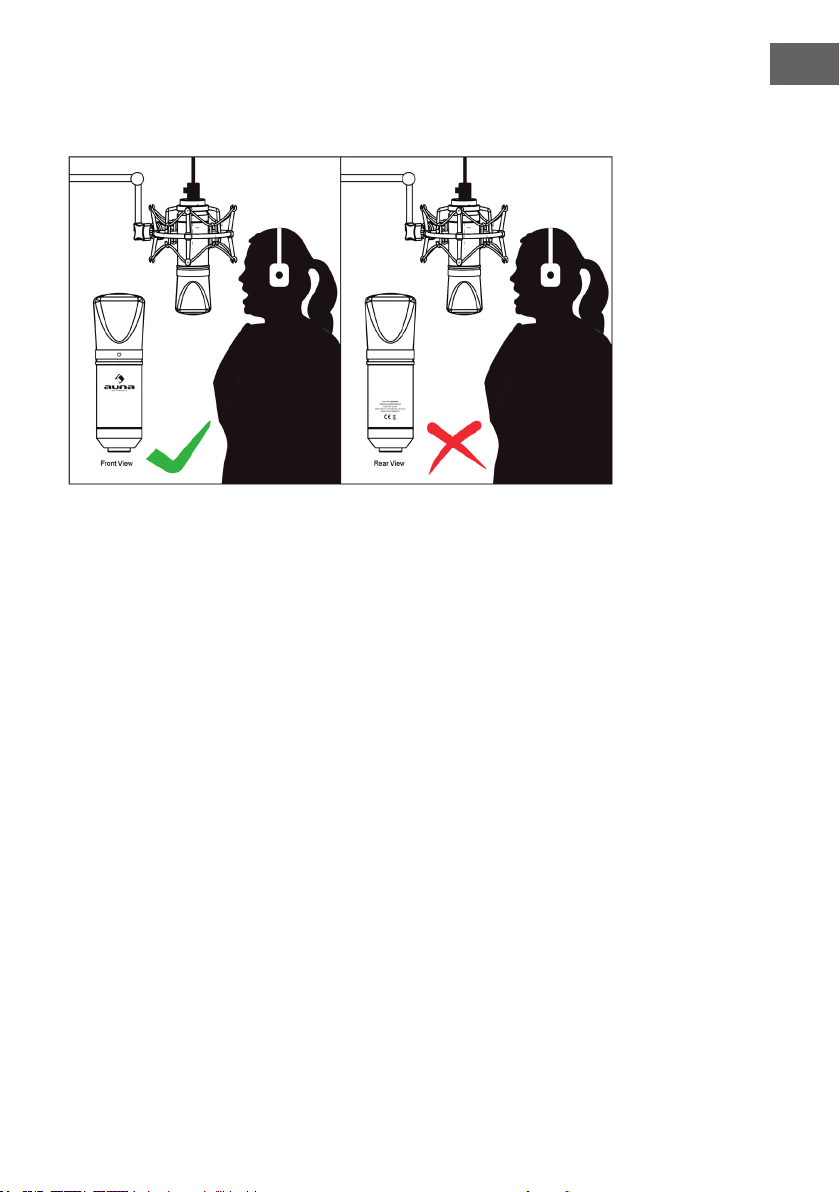

Singen/sprechen Sie in die Vorderseite (mit auna-Logo bedruckt) des
Mikrofons, um die besten Ergebnisse zu erzielen:

8
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung
zur Entsorgung von elektrischen und elektronischen
Geräten gibt, weist dieses Symbol auf dem Produkt
oder auf der Verpackung darauf hin, dass dieses
Produkt nicht im Hausmüll entsorgt werden darf.
Stattdessen muss es zu einer Sammelstelle für
das Recycling von elektrischen und elektronischen
Geräten gebracht werden. Durch regelkonforme
Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen
Konsequenzen. Informationen zum Recycling
und zur Entsorgung dieses Produkts, erhalten
Sie von Ihrer örtlichen Verwaltung oder Ihrem
Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

9
EN
Dear Customer,
Congratulations on purchasing this device. Please read
the following instructions carefully and follow them to
prevent possible damages. We assume no liability for
damage caused by disregard of the instructions and
improper use. Scan the QR code to get access to the
latest user manual and more product information.
CONTENTS
Safety Instructions 10
Technical Requirements 11
Installation 12
Mounting and Operation 12
Disposal Considerations 14
Manufacturer & Importer (UK) 14
TECHNICAL DATA
Item number 10006514
Microphone type USB condenser microphone
Pattern Cardioid
Frequency range 30 Hz - 18 KHz
Sensitivity -32 dB
Connection and power supply Via USB (Connection: type B)
Dimension / weight Microphone: 16,5 x Ø 5 cm (H x Ø)
Shockmount: 9 x 9 x 6 cm (WxHxD)
Cable length: approx. 3 metres
Weight microphone: ca. 295g
Weight shockmount: ca. 180g
Scope of delivery
• Microphone
• Shockmount
• Adapter (3/8“ to 5/8“)
• Pouch
• USB cable

10
EN
SAFETY INSTRUCTIONS
• These operating instructions are intended to familiarize you with the
operation of this product.
• Please keep this manual in a safe place so that you can access it at any
time.
• Please use the product only in its intended manner. Any other use may
result in damage to the product or to the environment of the product.
• Conversion or modication of the product impairs product safety.
• Never open the product on your own authority and never carry out
repairs yourself!
• Handle the product carefully. It can be damaged by shocks, blows or
falling from an already low height.
• Keep the product away from moisture and extreme heat.
• Do not drop metal objects into this product.
• Do not place heavy objects on this product.
• Clean the product only with a dry cloth.
• Only use accessories recommended by the manufacturer or by qualied
retailers.
• Warranty will be void if the unit is tampered with.
Small objects/packaging parts (plastic bags, cardboard, etc.)
Keep small objects (e.g. screws and other assembly materials, memory
cards) and packaging parts out of the reach of children so that they cannot
be swallowed by them. Do not let small children play with foil. There is a
danger of suocation!
Transporting the device
Please keep the original packaging. To gain suicient protection of the
device while shipment or transportation, make sure to put it back in its
original packaging.
Cleaning the surface
Do not use volatile liquids such as insect sprays. Excessive pressure when
wiping can damage the surfaces. Rubber or plastic parts should not be in
contact with the unit for a long period of time. Use a dry cloth.

11
EN
TECHNICAL REQUIREMENTS
Your microphone comes with a USB connector. The audio signal is sent from
the microphone to the computer through this connection. At the same time
the computer uses the USB connection to supply the microphone with the
necessary power. A connection is made by using the included USB cable
with type-B connector.
NOTE: Use only the included cable to ensure an optimal signal quality and a
reliable power supply.
To operate the microphone, your computer needs to meet the following
system requirements:
Windows PC Mac
Intel or AMD CPU, 1 GHz or higher G4/G5, 800M Hz or higher
Minimum 512 MB RAM Minimum 512 MB RAM
USB 2.0 interface USB 2.0 interface
Windows XP/Vista/7/8/10 Mac OS X 10.3.9 (Panther) or higher

12
EN
INSTALLATION
For initial operation of your microphone, complete the following steps:
• Power up your computer.
• Connect your microphone to a free USB port on your computer.
NOTE: Your operating system automatically installs the required drivers.
• Select the microphone as input source in your preferred audio software
application.
Windows:
• Adjust the recording level as required, using the Windows Volume
Control panel. (Shortcut: Loudspeaker icon found in the taskbar.)
• (Optional) Select the microphone in the pull-down menu of Sound
recording by clicking on Sounds and Audio Devices in the Control Panel
and then clicking the tab Audio.
Mac OS:
• Adjust the recording level as required, using Audio Midi Setup in Mac
OS. Your microphone is now ready for use.
• (Optional:) Select your microphone in the Audio Midi Setup in Audio
Devices-Tab as standard recording device.
MOUNTING AND OPERATION
To get the sound you want, try changing the mic position relative to the
sound source or even move the microphone around in the recording room of
your studio. Adjusting the angle at which walls face the sound source can also
be helpful. Only when the desired basic sound has been achieved, should you
start to use equalizers and signal processors, if any at all (remember: less is
often more!).
Due to the extremely linear frequency response and the high sonic resolution
of your microphone, there is no need for high-frequency “EQing” that can
heavily inuence the signal and unnecessarily increase the noise level. The
microphone provides that much-desired transparency which often gets lost
during recording and mixing.
There is an adapter on your microphone that lets you mount it on mic stands
with either metric (Europe) or imperial-gauge threads (North America).

13
EN
First dismantle the microphone from the stand mount adapter by detaching
the ne-thread shoulder screw at the bottom end of the microphone. Fasten
the adapter onto the microphone stand, place the microphone into it and
tighten the screw again. Basically, the microphone in the stand mount
adapter should stand upright and face the sound source at a right angle.
The angle of the microphone to the sound source inuences the sound of the
recording. Therefore, experiment with dierent positions until you achieve
the desired sound. To this end, you can rotate the mic in the stand mount
adapter by loosening the screw somewhat and tightening it again. If neces-
sary, you can bend the microphone out of its vertical position by using the
hinge on the microphone stand.
NOTE: Please make sure to handle the microphone shaft with attention and
care to avoid damaging the screw thread. In no situation should you ever
apply excessive force.
Of course, you can detach the microphone from the stand mount adapter and
attach it to a commercially available suspension mount.
Make sure to speak/sing into the front side (see logo print) of the micro-
phone for the best sound:

14
EN
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of
electrical and electronic devices in your country,
this symbol on the product or on the packaging
indicates that this product must not be disposed
of with household waste. Instead, it must be taken
to a collection point for the recycling of electrical
and electronic equipment. By disposing of it in
accordance with the rules, you are protecting the
environment and the health of your fellow human
beings from negative consequences. For information
about the recycling and disposal of this product,
please contact your local authority or your household
waste disposal service.
MANUFACTURER & IMPORTER (UK)
Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.
Importer for Great Britain:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

15
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel
appareil. Veuillez lire attentivement et respecter
les instructions de ce mode d’emploi an d’éviter
d’éventuels dommages. Nous ne saurions être tenus
pour responsables des dommages dus au non-respect
des consignes et à la mauvaise utilisation de l’appareil.
Scannez le QR-Code pour obtenir la dernière version
du mode d‘emploi et des informations supplémentaires
concernant le produit.
SOMMAIRE
Instructions de sécurité 16
Conguration technique requise 17
Installation 17
Consignes d’installation et d’utilisation 18
Informations sur le recyclage 20
Fabricant et importateur (UK) 20
FICHE TECHNIQUE
Numéro d‘article 10006514
Type Microphone USB à condensateur
Caractéristique Cardioïde
Réponse en fréquences 30 Hz - 18 KHz
Sensibilité -32 dB
Alimentation électrique Par USB (connecteur : type B)
Contenu de l’emballage Microphone : 16,5 x Ø 5 cm (H x Ø)
Suspension : 9 x 9 x 6 cm (L x H x P)
Longueur du câble : env. 3 mètres
Poids microphone : env. 295 g
Poids suspension : env. 180 g
Contenu de l’emballage
• Microphone
• Suspension
• Adaptateur 3/8 “ - 5/8 “
• Sacoche de protection
• Câble USB

16
FR
INSTRUCTIONS DE SÉCURITÉ
• Ce mode d’emploi sert à vous familiariser aux fonctions de ce produit.
Conservez-le bien an de pouvoir vous y référer à tout moment.
• Veiller à utiliser le produit conformément à l’usage pour lequel il a
été conçu. Une mauvaise utilisation est susceptible d’endommager le
produit ou son environnement.
• Tout démontage ou toute modication de l’appareil porte atteinte à la
sécurité du produit. Attention aux risques de blessure !
• Ne jamais ouvrir le produit de son propre chef et ne jamais le réparer
soi-même !
• Manipuler le produit avec précaution. Les chocs, les coups ou les chutes
- même de faible hauteur - peuvent endommager l’appareil.
• Ne pas exposer le produit à l’humidité ou à une chaleur extrême.
• Ne pas introduire d’objets métalliques dans cet appareil.
• Ne pas poser d’objets lourds sur l’appareil.
• Nettoyer l’appareil uniquement avec un chion sec.
• Utiliser uniquement les accessoires recommandés par le fabricant ou
par une entreprise spécialisée et qualiée.
• Toute ouverture non autorisée de l’appareil entraîne l’annulation de la
garantie.
Petits objets / éléments d’emballage (sac plastique, carton, etc.) :
Tenir les petits objets (par exemple les vis et le matériel d’assemblage, les
cartes mémoire) et le matériel d’emballage hors de la portée des enfants
pour éviter qu’ils ne les avalent. Empêcher les enfants de jouer avec les
lms de protection. Il existe un risque d’étouement !
Transport de l’appareil :
Conserver l’emballage d’origine. Pour garantir une protection suisante de
l’appareil pendant son transport, emballer l’appareil dans son emballage
d’origine.
Nettoyage en surface de l’appareil :
Ne pas utiliser de liquides volatiles comme ceux contenus dans les
bombes insecticides. Une pression trop importante exercée sur la surface
de l’appareil pendant le nettoyage peut l’endommager. Éviter le contact
prolongé du caoutchouc ou du plastique avec l’appareil. Utiliser un chion
sec.

17
FR
CONFIGURATION TECHNIQUE REQUISE
Votre microphone est équipé d‘une connexion USB. Cette connexion est
utilisée pour envoyer le signal audio du microphone à l‘ordinateur. En même
temps, l‘ordinateur utilise la connexion USB pour fournir au microphone
l‘énergie nécessaire. La connexion s‘eectue à l‘aide du câble USB fourni
avec un connecteur de type B.
REMARQUE : Utilisez uniquement le câble fourni pour garantir une qualité
de signal optimale et une alimentation électrique able.
Pour faire fonctionner le microphone, votre ordinateur doit répondre à la
conguration requise suivante :
PC Mac
Intel ou AMD CPU, 1 GHz ou plus G4/G5, 800 MHz ou plus
Au moins 512 MB RAM Au moins 512 MB RAM
Connecteur USB 2.0 Connecteur USB 2.0
Windows XP/Vista/7/8/10 Mac OS X 10.3.9 (Panther) ou plus
INSTALLATION
Suivez les étapes ci-dessous pour commencer à utiliser votre microphone :
• Démarrer l’ordinateur.
• Brancher le microphone à un connecteur USB libre.
REMARQUE : le système d’exploitation installe automatiquement les
pilotes nécessaires
• Sélectionner le microphone comme source d’entrée pour le logiciel
d’enregistrement utilisé.
Windows:
• Régler le volume de l’enregistrement avec le volume du haut-parleur
Windows (dans les paramètres du haut-parleur de la barre des tâches).
• (Optionnel :) Sélectionner Microphone en tant qu’appareil
d’enregistrement sonore dans Paramètres Système > Sons et appareils
audio > onglet Audio.

18
FR
Mac OS:
• Régler le volume de l’enregistrement avec Audio Mini Setup.
Le microphone est à présent prêt à l’emploi.
• (Optionnel :) Sélectionner Microphone en tant qu’appareil
d’enregistrement sonore standard dans l’onglet Audio Devices de
Audio Mini Setup.
CONSIGNES D’INSTALLATION ET D’UTILISATION
Pour obtenir le son souhaité, tester plusieurs positions par rapport
à la source sonore. Déplacer lentement le microphone dans la salle
d’enregistrement et essayer diérentes distances et orientations. Utiliser
l’égaliseur et les processeurs audio uniquement lorsque le un son global
convenable a été atteint.
En raison de la réponse en fréquence extrêmement linéaire et de la haute
dénition sonore du microphone, « EQing » n’est pas nécessaire pour les
fréquences élevées. Celui-ci perturberait trop fortement le signal d’entrée et
augmenterait les bruits parasites. Le microphone ore une clarté nécessaire
à l’enregistrement et au mixage.
Le microphone dispose d’un adaptateur qui convient pour les supports de
microphone européens et américains. Retirer l’adaptateur du microphone,
le xer au support de microphone puis xer le micro à l’adaptateur.
Le microphone doit être monté à la verticale et la source sonore doit
l’atteindre en angle droit. Essayer plusieurs positions jusqu’à obtenir le son
souhaité. Si nécessaire, il est possible d’ajuster le micro verticalement à
l’aide de la charnière.
REMARQUE : manipuler le microphone et l’adaptateur avec précaution. Ne
pas trop serrer les xations.
Bien entendu, il est possible de monter le microphone sans adaptateur sur
tout autre pied de micro adapté.

19
FR
Pour de meilleurs résultats, chantez ou parlez dans la partie avant
(imprimée avec le logo auna) du microphone :

20
FR
INFORMATIONS SUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques
dans votre pays, ce symbole sur le produit ou sur
l‘emballage indique que cet appareil ne doit pas
être jeté avec les ordures ménagères. Vous devez le
déposer dans un point de collecte pour le recyclage
des équipements électriques et électroniques.
La mise au rebut conforme aux règles protège
l‘environnement et la santé de vos semblables des
conséquences négatives. Pour plus d‘informations
sur le recyclage et l‘élimination de ce produit, veuillez
contacter votre autorité locale ou votre service de
recyclage des déchets ménagers.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
