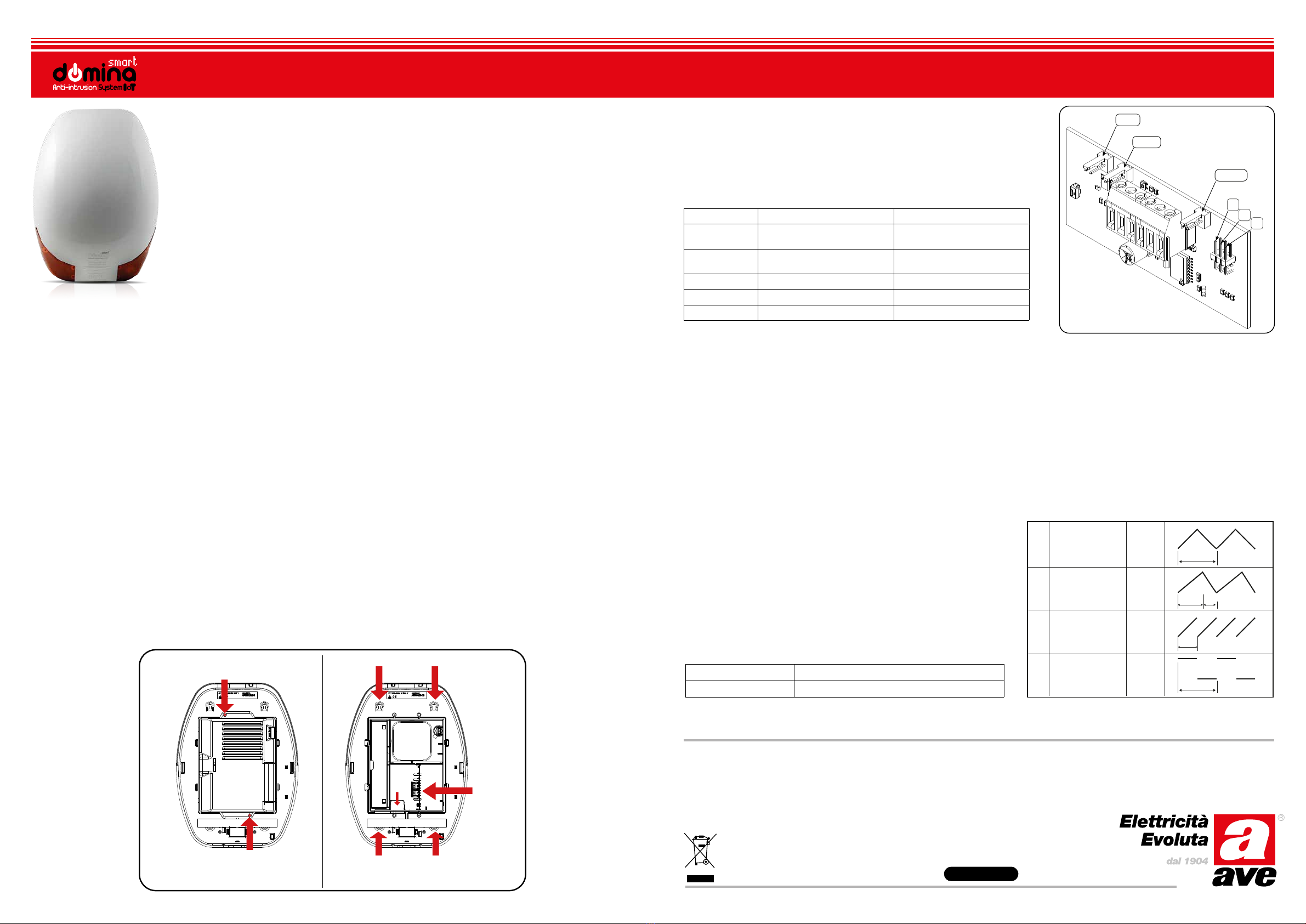

AF53900N – Sirena autoalimentata da esterno

1) AVVERTENZE E PRECAUZIONI PER L’USO

Questi apparecchi sono utilizzabili esclusivamente nel contesto di un sistema di allarme e conformemente a quanto descritto

nel presente manuale e nel manuale delle centrali compatibili del sistema. Essi possono essere installati all’interno di locali, nei

limiti di temperatura indicati. L’apertura degli apparecchi, ad esclusione del vano batteria, comporta l’immediato decadimento

della garanzia industriale. Ogni altro uso e da considerarsi improprio e vietato. Il fabbricante non risponde dei danni risultanti da

un uso improprio del prodotto, diverso da quanto previsto nel presente manuale. Leggere attentamente il presente manuale

in tutte le sue parti.

2) GENERALITA’

L’articolo AF53900N è una sirena ﬁlare per impianti antifurto autoalimentata per installazioni all’esterno. E’ completa di ﬂash

ed è protetta contro l’apertura e l’asportazione.

3) CARATTERISTICHE TECNICHE

Con lo scopo di migliorare i propri prodotti, AVE S.p.a. si riserva il diritto di modiﬁcare le caratteristiche tecniche in qualsiasi momento e senza preavviso mantenendo

funzionalità e destinazione d’uso. Oltre a quanto già descritto, le seguenti caratteristiche tecniche si riferiscono alla temperatura ambientale di 20°C (+/- 5°C) e ad un uso

normale dell’apparecchio (ambiente residenziale).

www.ave.it

800 015 072

International Trademark

registration n°

327040 - 942905 - 330600

ITA

5) CONNESSIONI

Di seguito è riportato il disegno della scheda elettronica presente all’interno della sirena con

indicate le posizioni dei ponticelli (J1, J2 e J3) e dei morsetti.

1J1

J2 J3

23456

Tamper

Sirena

Flash

Morsetto Descrizione Note

Morsetto 1 Positivo di alimentazione

e ricarica batteria Alimentazione +13.8 Vcc

Morsetto 2 Negativo di alimentazione

e ricarica batteria Alimentazione GND

Morsetto 3 Comando sirena Comando sirena n.c. al positivo

Morsetto 4 Comando ﬂash Comando ﬂash n.c. al positivo

Morsetto 5,6 Contatto tamper autoprotezione Antimanomissione

• Calotta e fondo in policarbonato.

• Pareti spioventi, tali da evitare l’appoggio di contenitori che possano ridurre

il suono.

• Contro-coperchio, per antischiuma e protezione della tromba, in

policarbonato.

• Coperchio facilmente asportabile con una vite di ﬁssaggio sul lato inferiore.

• Temperatura di funzionamento: –20°C ÷ +55°C

• Umidità relativa a 35°C: 95% max

• Tensione di alimentazione: 10 ÷ 14 Vcc.

• Assorbimenti da linea alimentazione (morsetti 1 e 2) senza batteria:

a riposo: 4 mA max @ 12 Vcc

in allarme con ﬂash: 1 A max @ 12 Vcc

• Assorbimenti da linea alimentazione (morsetti 1 e 2) con batteria carica:

a riposo: 0.2 mA max @ 12 Vcc

in allarme con ﬂash: 0.2 mA max @ 12 Vcc

• 4 segnalazioni acustiche selezionabili tramite due ponticelli (vedi tabella)

• Pressione acustica a 3m: in funzione della segnalazione acustica selezionata

(vedi tabella)

• Comando sirena: a mancanza di positivo

• Comando ﬂash: a mancanza di positivo, indipendente dal comando sirena

• 2 temporizzazioni selezionabili tramite ponticello J3: 3 o 8 minuti

• Flash realizzato con lampada a LED ad alta intensità

• Blocco dell’allarme acustico durante l’installazione

• Protezione contro apertura involucro

• Protezione contro asportazione

• Protezione contro inversione batteria

• Batteria interna ricaricabile al Pb-Gel 12 V - 1,8 Ah (art. AF911)

• Grado di sicurezza: 1 (CEI EN 50131-1)

• Classe ambientale: IV (CEI EN 50131-1)

• Tipo: Z (CEI EN 50131-4, tab. 8)

4) INSTALLAZIONE, POSIZIONAMENTO E FISSAGGIO

1. Rimuovere il coperchio frontale svitando la vite in basso e sganciando il lato superiore.

2. Rimuovere il contro-coperchio frontale svitando le viti B (ﬁg. 3a).

3. Aprire la base nel punto C per l’ingresso cavi e ﬁssare la base alla parete con le quattro viti in dotazione nelle sedi A. La sirena è fornita con la dima di foratura.

Se necessario spostare provvisoriamente il Flash LED parzialmente sovrapposto a quelle inferiori (ﬁg. 3b).

4. Collegare la sirena ai morsetti D.

6) FUNZIONAMENTO

La sirena funziona con comando a mancanza di positivo: quando il segnale +12Vcc proveniente dalla centrale non è presente sul morsetto 3, la sirena genera la

segnalazione acustica di allarme. Analogo è il funzionamento del lampeggiatore, il cui segnale di comando fa capo al morsetto 4.

6.1 Blocco dell’allarme acustico durante l’installazione

Per evitare che la sirena suoni alla connessione della batteria, è stato previsto un blocco iniziale dell’allarme acustico che

disabilita la sirena durante l’installazione. Infatti collegando la batteria con la sirena scollegata dal resto dell’impianto solo il ﬂash entrerà in

funzione segnalando un corretto funzionamento della sirena e del fusibile. (Se il fusibile è bruciato, collegando la sirena solo alla batteria il ﬂash non

funzionerà).

Lo sblocco della sirena si veriﬁca quando il comando sirena viene posto al positivo cioè in stato di non allarme (centrale antifurto a riposo).

Lo sblocco è segnalato da un tono emesso dalla sirena.

6.2 Selezione del suono (J1 e J2)

La sirena permette la selezione tra quattro suoni differenti agendo su due dei

tre ponticelli presenti sulla scheda (vedi ﬁg.1).

La sirena viene fornita con i due ponticelli inseriti (suono 1).

6.3 Selezione della durata del tempo d’allarme (J3)

La durata del segnale acustico in caso di allarme è regolabile tramite

l’apposito jumper J3.

J3 inserito Tempo max di funzionamento 8 minuti +3%, -2%

J3 non inserito Tempo max di funzionamento 3 minuti +3%, -2%

A A

Flash LED

3a 3b

0.5s

1s 0.5s

J1 Inserito 1800 Hz

1600 Hz

1800 Hz

1300 Hz

1400 Hz

1300 Hz

J1 Inserito

J1 Non inserito

J2 Inserito

J2 Non inserito
