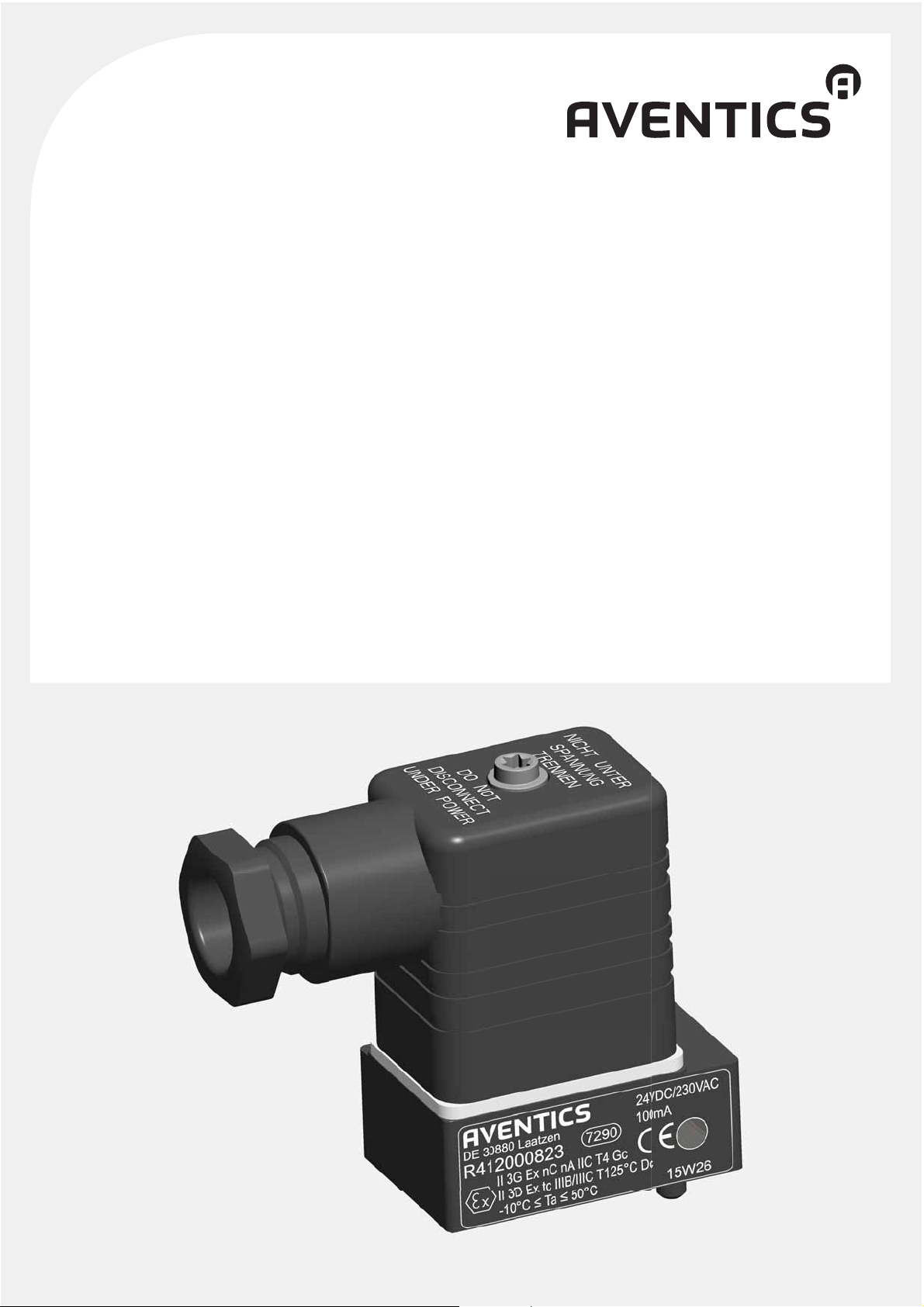

Aventics SN6 Series User manual

R499050077/2017-08, Replaces: 03.2016, DE/EN/FR/IT/ES/SV
Sensor, ATEX-zertifiziert
Sensor, ATEX-certified
Capteur, ATEX-certifié
Sensore, certificato da ATEX
Sensor, certificado por ATEX
Sensor, ATEX-certifierad
SN6
EII 3G Ex nC nA IIC T4 Gc
II 3D Ex tc IIIB/IIIC T125°C Dc
-10 °C ≤ Ta ≤ 50 °C
Betriebsanleitung | Operating instructions | Notice d’instruction |
Istruzioni per l’uso | Instrucciones de servicio | Bruksanvisning

40,6
max. 49
46,4
max. 10,5
35
23
20,8
18
32
15
28,6
1

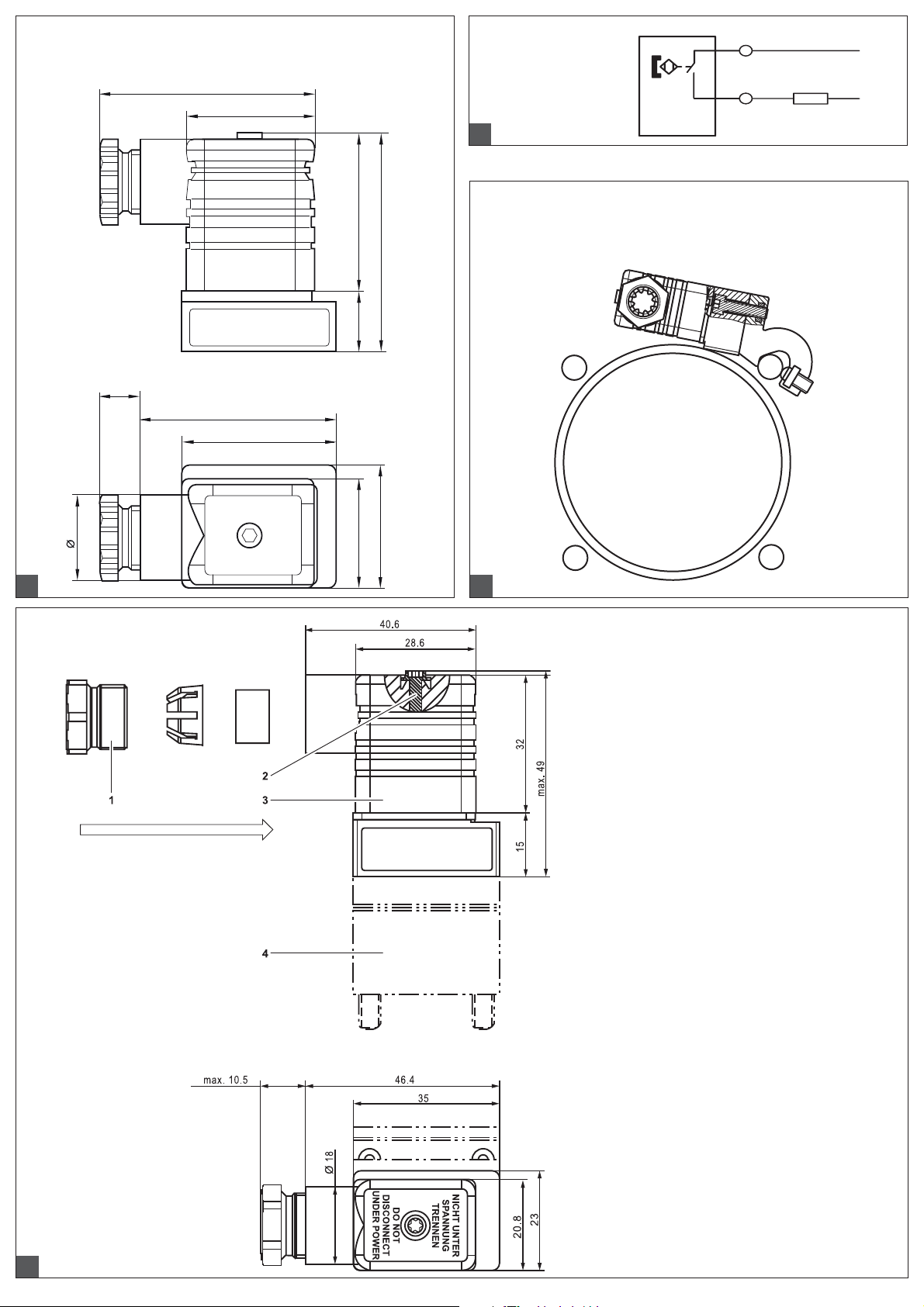

Maßzeichnung Sensor SN6 | Dimensioned diagram SN6 sensor
Plan coté du capteur SN6 | Disegno quotato del sensore SN6
Esquema acotado del sensor SN6 | Måttritning sensor SN6
1
R
L
+ / ~
–/ ~
2
2
Schaltbild
Wiring diagram
Schéma de connexion
Schema di collegamento
Diagrama de conexiones
Kopplingsschema
3
Übersicht Sensor SN6:
(1) Druckschraube M16x1,5;
(2) Pos. Zentralschraube M3x35;
(3) Pos. Leitungsdose;
(4) Pos. Klemmhalter
SN6 sensor overview:
(1) pressure screw M16x1.5;
(2) center screw M3x35 pos.;
(3) electrical connector pos.;
(4) clamp mounting pos.
Vue d’ensemble du capteur SN6 :
(1) Vis de serrage M16x1,5 ;
(2) Pos. vis centrale M3x35 ;
(3) Pos. connecteur ;
(4) Pos. support de fixation
Panoramica sensore SN6:
(1) vite a pressione M16x1,5;
(2) Pos. vite centrale M3x35;
(3) Pos. connettore;
(4) Pos. supporto di fissaggio
Esquema del sensor SN6:
(1) tornillo de presión M16x1,5;
(2) pos. tornillo central M3x35;
(3) pos. conector eléctrico;
(4) pos. soporte de apriete
Översikt sensor SN6:
(1) Tryckskruv M16x1,5;
(2) Pos. centrumskruv M3x35;
(3) Pos. anslutningskontakt;
(4) Pos. fäste
4
Einbaulage Sensor SN6 | Mounting orientation of the SN6 sensor
Position de montage du capteur SN6 | Posizione di montaggio del sensore SN6
Posición de montaje del sensor SN6 | Monteringsläge sensor SN6

Deutsch
1 Zu dieser Dokumentation
Gültigkeit der Dokumentation
Diese Dokumentation gilt für folgende Produkte:
WSensor Serie SN6 (ATEX) mit der Materialnummer R412000823
Diese Dokumentation richtet sich an Monteure, Bediener, Servicetechniker und
Anlagenbetreiber. Diese Dokumentation enthält wichtige Informationen, um den
Sensor Serie SN6 sicher und sachgerecht zu montieren, zu bedienen, zu warten und
einfache Störungen selbst zu beseitigen.
OLesen Sie diese Dokumentation vollständig und insbesondere das Kapitel 2
„Sicherheitshinweise“ auf Seite 1, bevor Sie mit dem Sensor Serie SN6 arbeiten.
Zusätzliche Dokumentationen
Der Sensor Serie SN6 ist eine Anlagenkomponente. Beachten Sie auch die
Dokumentationen der übrigen Anlagenkomponenten.
Darstellung von Informationen
Innerhalb dieser Dokumentation werden einheitliche Sicherheitshinweise, Symbole,
Begriffe und Abkürzungen verwendet. Diese sind in den folgenden Abschnitten
zusammengefasst.
Warnhinweise
In dieser Dokumentation stehen Warnhinweise vor einer Handlungsanweisung, bei
der die Gefahr von Personen- oder Sachschäden besteht. Die beschriebenen
Maßnahmen zur Gefahrenabwehr müssen eingehalten werden.
Warnhinweise sind wie folgt aufgebaut:
2 Sicherheitshinweise
Zu diesem Kapitel
Das Produkt wurde entsprechend dem heutigen Stand der Technik und den
anerkannten sicherheitstechnischen Regeln hergestellt. Trotzdem besteht die
Gefahr von Personen- und Sachschäden, wenn Sie die folgenden allgemeinen
Sicherheitshinweise und die Warnhinweise vor Handlungsanweisungen in dieser
Dokumentation nicht beachten.
OLesen Sie daher diese Anleitung gründlich und vollständig, bevor Sie mit dem
Sensor SN6 arbeiten.
OBewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich
ist.
OGeben Sie den Sensor SN6 an Dritte stets zusammen mit der Betriebsanleitung
weiter.
Bestimmungsgemäße Verwendung
OSetzen Sie den Sensor SN6 ausschließlich im industriellen Bereich ein.
OHalten Sie die in den technischen Daten genannten Leistungsgrenzen ein.
OSetzen Sie den Sensor zum Erfassen magnetischer Feldern in
explosionsgefährdeten Bereichen ein.
Die bestimmungsgemäße Verwendung schließt auch ein, dass Sie diese Anleitung
und insbesondere das Kapitel „Sicherheitshinweise“ gelesen und verstanden haben.
Nicht bestimmungsgemäße Verwendung
ODer Sensor darf nicht außerhalb der Anwendungsgebiete verwendet werden, die
in dieser Anleitung genannt werden.
ODer Sensor darf nicht unter Betriebsbedingungen verwendet werden, die nicht in
dieser Anleitung beschrieben werden.
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
OMaßnahmen zur Abwehr der Gefahr
WARNUNG
kennzeichnet eine gefährliche Situation, in der Tod oder schwere
Körperverletzung eintreten können, wenn sie nicht vermieden wird
VORSICHT
kennzeichnet eine gefährliche Situation, in der leichte bis mittelschwere
Körperverletzungen eintreten können, wenn sie nicht vermieden wird
ACHTUNG
Sachschäden: Das Produkt oder die Umgebung können beschädigt werden.
Wenn diese Information nicht beachtet wird, kann das Produkt nicht optimal
genutzt bzw. betrieben werden.
Qualifikation des Personals
Die Montage und Inbetriebnahme erfordert grundlegende elektrische und
pneumatische Kenntnisse. Die Montage und Inbetriebnahme darf daher nur von
einer Elektro- oder Pneumatikfachkraft oder von einer unterwiesenen Person unter
der Leitung und Aufsicht einer Fachkraft erfolgen.
Eine Fachkraft ist, wer aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse
und Erfahrungen sowie seiner Kenntnisse der einschlägigen Bestimmungen die ihm
übertragenen Arbeiten beurteilen, mögliche Gefahren erkennen und geeignete
Sicherheitsmaßnahmen treffen kann.
Die Fachkraft muss die einschlägigen fachspezifischen Regeln einhalten und die
Qualifikation einer befähigten Person nach den technischen Regeln für
Betriebssicherheit (TRBS 1203) besitzen.
Allgemeine Sicherheitshinweise
OBeachten Sie die Vorschriften zur Unfallverhütung und zum Umweltschutz im
Verwenderland und am Arbeitsplatz.
OSie dürfen das Gerät grundsätzlich nicht verändern oder umbauen.
OVerwenden Sie das Gerät ausschließlich im Leistungsbereich, der in den
technischen Daten angegeben ist.
OBelasten Sie das Produkt unter keinen Umständen in unzulässiger Weise
mechanisch.
ODie Gewährleistung erlischt bei fehlerhafter Montage.
OBeachten Sie die Anforderungen aus den Einrichtungsbestimmungen.
Produkt- und technologieabhängige Sicherheitshinweise
Bei der Montage
OSchalten Sie den relevanten Anlagenteil drucklos und spannungsfrei bevor Sie
das Gerät montieren bzw. Stecker anschließen oder ziehen.
OBeachten Sie, dass das Anschließen der Leitungsdose nur durch eine befähigte
Person (geschulte Fachkraft) erfolgen darf.
OBeachten Sie bei der Auswahl und dem Betrieb eines Gerätes die allgemeinen
Regeln der Technik.
OTreffen Sie geeignete Maßnahmen, um unbeabsichtigtes Aktivieren oder
unzulässige Beeinträchtigungen auszuschließen.
OBelasten Sie den Sensor nicht mechanisch durch Biegung, Torsion oder Schlag.
Bauen Sie den Sensor geschützt ein.
Während des Betriebs
ONehmen Sie den Sensor erst in Betrieb, wenn er komplett montiert und korrekt
angeschlossen ist und nachdem Sie ihn getestet haben.
OBeachten Sie die Einsatzbedingungen und Daten, die aus den Aufdrucken bzw.
Typenschildern des jeweiligen Sensors hervorgehen.
OTrennen Sie keine Stecker bzw. Leitungen unter Spannung.
OLösen Sie keine Kabel, Leitungen und Ventile, während das System unter
elektrischer Spannung und/oder unter Druck steht.
ATEX – Hinweise zum Explosionsschutz

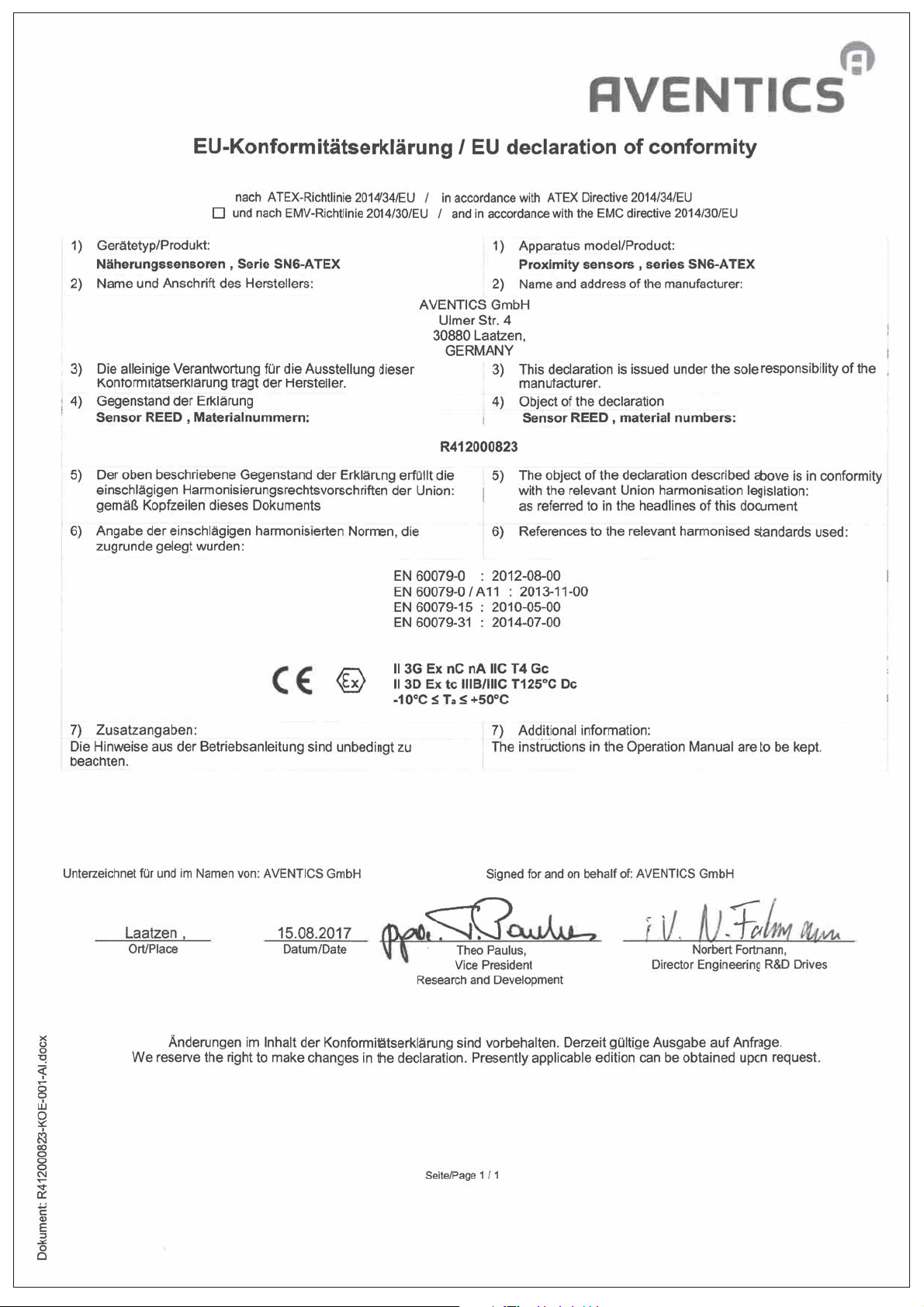

Die ATEX-Sensoren der Serie SN6 sind gemäß der beigefügten
Konformitätserklärung zertifiziert und gekennzeichnet.
Sie sind einsetzbar in Bereichen
Wmit Gasen, Nebeln und Dämpfen der Zone 2
Wmit brennbaren Stäuben der Zone 22
Erklärungen zur Kennzeichnung
Informationen zum Jahr der Herstellung des Sensors können Sie dem 5-stelligen
Datumscode entnehmen, der sich auf einer Seitenfläche neben dem Typenschild
befindet. Die ersten beiden Stellen geben das Jahr und die letzten beiden die Woche
an.
Bei Nichtbeachtung dieser Hinweise verliert das Gerät seine Ex-Zulassung!
WARNUNG
Gefahr der Entstehung einer Zündquelle durch unzulässige
Betriebsbedingungen, Anschlüsse und Parameter!
Betreiben des Sensors unter unzulässigen Betriebsbedingungen kann zur
Explosion führen.
OBeachten Sie die zulässigen Betriebsbedingungen, insbesondere die
Umgebungstemperatur sowie den mechanischen Schutz des Gerätes.
OBeachten Sie den eingeschränkten Temperaturbereich unter ATEX-
Bedingungen.
OTrennen Sie die Leitungsdose, die Steckverbinder und das Verbindungskabel
nicht vom Sensor bei anliegender Spannung.
OTrennen Sie die Leitungsdose nicht vom Sensor bei anliegender Spannung.
OMontieren Sie den Sensor SN6 nur auf Pneumatikzylinder oder pneumatische
Zylinderventileinheiten (von AVENTICS GmbH), die nach den gültigen ATEX-
Richtlinien überprüft oder als Geräte ohne eigene potentielle Zündquelle
qualifiziert sind.
OBeachten Sie bei Installation, Wartung oder Reparatur die entsprechenden Ex-
Vorschriften, insbesondere EN 60079-14.
AVENTICS | SN6 | R499050077-BAL–001–AI | Deutsch 1

3Lieferumfang
W1 x Sensor SN6 (mit Leitungsdose)
W1 x Betriebsanleitung (R499050077)
4 Zu diesem Produkt
Der Sensor SN6 ist ein Magnetfeldschalter mit Leitungsdose.
Der Sensor SN6 ist ein Näherungsschalter und dient im Allgemeinen der Abfrage der
Kolbenstellung von Pneumatikzylindern in explosionsgefährdeten Bereichen. Ein
Leuchten der im Sensor SN6 befindlichen Diode signalisiert den geschalteten
Zustand.
Identifikation des Produkts
Beachten Sie die Produktangaben auf dem Produkt und der Verpackung.
5 Transport und Lagerung
Zu diesem Produkt gibt es keine speziellen Transporthinweise.
Beachten Sie jedoch die Hinweise im Kapitel 2 „Sicherheitshinweise“.
6Montage
Beachten Sie bei der Montage folgende Sicherheitshinweise:
OBeachten Sie die Ex-Vorschriften EN 60079-14.
ODie elektrische Installation ist unter Beachtung einschlägiger nationaler
Vorschriften von einer Elektrofachkraft (nach TRBS 1203 oder gleichwertig)
durchzuführen bzw. unter deren Aufsicht vorzunehmen.
OVergleichen Sie vor der Installation die Angaben auf dem Gerät mit den Angaben
in der Betriebsanleitung.
OAchten Sie besonders darauf, dass kein Schmutz oder sonstige Fremdpartikel
auf oder in die Bauteile der Leitungsdose sowie auf die Dichtung des Sensors
gelangen.
OBauen Sie den Sensor mechanisch sowie vor UV-Licht geschützt ein (je nach
Anforderungen/Betriebsbedingungen).
OVerlegen Sie die Leitungen geschützt bzw. sorgen Sie für Zugentlastung.
OVerhindern Sie ein scharfes Abknicken der Anschlussleitungen und Litzen, um
Kurzschlüsse und Unterbrechungen zu vermeiden.
Schaltereinheit einbauen
1. Lösen Sie die Zentralschraube der Leitungsdose.
2. Lösen Sie die Leitungsdose vom Sensor.
3. Setzen Sie den Sensor auf den entsprechenden Klemmhalter.
4. Sichern Sie den Sensor auf dem Klemmhalter mit der Befestigungsschraube.
Anzugsdrehmoment Befestigungsschraube: 1,5 Nm
5. Erden Sie die Schaltereinheit, wenn Sie einen elektrisch leitenden Klemmhalter
montieren.
Kabel anschließen
1. Demontieren Sie die Leitungsdose.
2. Entnehmen Sie vorsichtig den Kabeldichtring und die Zentralschraube.
3. Achten Sie bei der Kabeldurchführung darauf, dass die Reihenfolge der Bauteile
und deren Richtung eingehalten werden.
4. Schließen Sie die Kabel an (siehe Technische Daten).
5. Setzen Sie die Zentralschraube vorsichtig ein.
Achten Sie darauf, dass der Dichtsitz unter dem Schraubenkopf nicht beschädigt
wird.
Anzugsmoment der Kunststoffschraube: 2,5 – 3,75 Nm.
6. Setzen Sie die Leitungsdose auf den Sensor.
Achten Sie darauf, dass Dichtflächen am Sensor und an der Leitungsdose nicht
verschmutzt sind und die Dichtung die richtige Position hat.
Anzugsdrehmoment der Zentralschraube: 0,6 + 0,1 Nm
VORSICHT
Verletzungsgefahr bei Montage unter Druck und elektrischer Spannung
Bei Montage unter Druck und elektrischer Spannung kann es zu Verletzungen
kommen.
OSchalten Sie vor der Montage alle relevanten Anlagenteile drucklos und
spannungsfrei.
Die Leitungsdose ist mit Anschlussklemmen versehen, die als
Buchsenklemmen oder als Flachklemmen (Schraubkopfklemmen) benutzt
werden können.
Verwenden Sie vorzugsweise für Buchsenklemmen Aderendhülsen und für
Flachklemmen Kabelschuhe.
Stellen Sie die im Schaltbild dargestellte Klemmenbelegung her.
3
2
3
Schaltereinheit einstellen
1. Verschieben Sie den Klemmhalter auf dem Zuganker des Pneumatikzylinders,
um die entsprechende Schaltposition (Kolbenstellung) einzustellen.
2. Befestigen Sie den Klemmhalter mit zwei Innensechskantschrauben auf dem
Zuganker.
3. Prüfen Sie, ob die Schaltereinheit dicht am Zylinder anliegt.
7 Inbetriebnahme
Prüfen Sie vor der Inbetriebnahme, ob das Gerät und die Gesamtmaschine bzw. die
Anlage den Bestimmungen der EMV-Richtlinie entsprechen.
8Betrieb
Die angegebenen Werte für Schaltstrom und Spannung (siehe Technische Daten)
dürfen nicht überschritten werden.
9 Demontage und Austausch
Bestellen Sie Ersatzteile unter Angabe der Ident.-Nummer, welche auf den Geräten
(Aufdruck, Typenschild) angebracht ist.
10 Pflege und Wartung
Die beschriebenen Sensoren sind wartungsfrei.
11 Entsorgung
Entsorgen Sie das Produkt nach den nationalen Bestimmungen Ihres Landes.
12 Erweiterung und Umbau
Sie dürfen das Gerät grundsätzlich nicht verändern oder umbauen.
13 Fehlersuche und Fehlerbehebung
OÜberprüfen Sie bei Störungen die Leitungsanschlüsse und die
Betriebsspannung.
Besteht die Störung weiterhin, gehen Sie bitte wie folgt vor:
1. Stellen Sie sicher, dass am Gerät kein Druck ansteht.
2. Trennen Sie das Gerät von der Versorgungsspannung und wenden Sie sich mit
der defekten Einheit an eine befähigte Person (siehe Qualifikation des Personals).
14 Technische Daten
Weitere technische Daten entnehmen Sie bitte dem Online-Katalog unter
www.aventics.com.
Hohe Einschaltstrombelastungen, wie sie bei rein kapazitiven Lasten wie
Kondensatoren, langen Leitungen ab 20 m Länge oder Glühlampen
auftreten, sind bis zu einem gewissen Umfang durch Vorwiderstände zu
kompensieren. Diese Vorwiderstände begrenzen hier den Maximalwert des
Schaltstromes für die Schaltereinheit. Rein induktive Lasten sollten durch
eine Freilaufdiode über Last gesichert werden. Bei kapazitiven und
induktiven Lasten, wie zum Beispiel langen Leitungen und Relais/Schützen,
empfehlen wir Schutzbeschaltungen gemäß Sicherheitshinweis
R412013397.
Wenn die Leitungsdose mittels Lösen der Zentralschraube 5-mal vom
Sensor getrennt wurde, müssen die Leitungsdose und die Flachdichtung
durch Original-Ersatzteile ausgetauscht werden.
Spannung 24 V DC ±10% / 230 V AC ±10%
Schaltstrom max. 100 mA
Schaltgenauigkeit ± 0,1 mm
Umgebungstemperatur –10°C bis +50°C
Schutzart IP65
Anzeige (Diode) Farbe: Gelb
Kabeldurchmesser 4,0 – 6,7 mm
Leitungsquerschnitt 0,5 – 1,5 mm2
ATEX Zone 2 II 3G Ex nC nA IIC T4 Gc
Zone 22 II 3D Ex tc IIIB/IIIC T125°C Dc
-10 °C ≤Ta ≤50 °C
AVENTICS | SN6 | R499050077-BAL–001–AI | Deutsch 2

English
1 About this Documentation
Documentation validity
This documentation applies to the following products:
WSensor Series SN6 (ATEX) with the material number R412000823
This documentation is intended for installers, operators, service technicians and
systems owners. This documentation contains important information on the safe
and appropriate assembly, operation, and maintenance of the SN6 series sensor and
how to remedy simple malfunctions yourself.
ORead this documentation completely, especially chapter 2 „Notes on Safety“ on
page 1 before working with the SN6 series sensor.
Additional documentation
The SN6 sensor is a system component. Also follow the documentation for the other
system components.
Presentation of information
In this documentation, uniform safety instructions, symbols, terms, and
abbreviations are used. These are described in the following subsections.
Safety instructions
In this documentation, there are warning notices before the steps whenever there is
a danger of personal injury or damage to the equipment. The measures described to
avoid these hazards must be followed.
Safety instructions are set out as follows:
2 Notes on Safety
About this section
The product has been manufactured according to the accepted rules of safety and
current technology. Even so, there is a risk of injury or damage if the following
general safety instructions and the specific warnings given before the steps in this
documentation are not observed.
ORead these instructions completely before working with the SN6 sensor.
OKeep these instructions in a location where they are accessible to all users at all
times.
OAlways include the relevant operating instructions when you pass the SN6
sensor on to third parties.
Intended use
OThe SN6 sensor is only intended for industrial applications.
OUse is permitted only within the performance limits listed in the technical data.
OThe sensor is to be used to detect magnetic fields in explosive areas.
Intended use includes having read and understood these instructions completely,
especially the section „Notes on Safety“.
Improper use
OThe sensor must not be used for any application not stated in these instructions.
OThe sensor must not be used under any operating conditions not stated in these
instructions.
Personnel qualifications
Assembly and commissioning require basic electrical and pneumatic knowledge.
Assembly and commissioning may therefore only be carried out by qualified
SIGNAL WORD
Type and source of risk
Consequences of non-observance
OMeasures to avoid these hazards
WARNING
Indicates a hazardous situation which, if not avoided, could result in death or
serious injury.
CAUTION
Indicates a hazardous situation which, if not avoided, could result in minor or
moderate injuries.
NOTICE
Indicates damage: the product or the environment may be damaged.
If this information is disregarded, the product cannot be used or operated
optimally.
electrical or pneumatic personnel or an instructed person under the direction and
supervision of qualified personnel.
Qualified personnel are those who can recognize possible hazards and institute the
appropriate safety measures due to their professional training, knowledge, and
experience, as well as their understanding of the relevant directives pertaining to the
work to be done. Qualified personnel must observe the rules relevant to the subject
area and have qualifications according to TRBS 1203.
General safety instructions
OObserve the local regulations to protect the environment in the country of use and
to avoid workplace accidents.
ODo not change or modify the device.
OOnly use the device within the performance range provided in the technical data.
ODo not place any improper mechanical loads on the product under any
circumstances.
OThe warranty will not apply if the system is incorrectly assembled.
OObserve the requirements in the installation regulations.
Safety instructions related to the product and technology
During assembly
OMake sure the relevant system component is not under pressure or voltage
before assembling the product or when connecting and disconnecting plugs.
OOnly qualified persons (trained specialists) are permitted to install the electrical
connector.
OObserve the general technical rules for the selection and operation of devices.
OTake suitable measures to prevent unintended activation or impermissible
interference.
ODo not place any mechanical loads, such as deflection, torsion, or impact loads,
on the sensor. Install the sensor in a protected location.
During operation
OOnly commission the sensor after it has been completely assembled, as well as
correctly connected and tested.
OObserve the operating conditions and data imprinted on the relevant sensor or
stated on its rating plate.
ODo not disconnect plugs or lines when the sensor is under voltage.
ODo not loosen any cables, lines, or valves if the system is under voltage or
pressure.
ATEX – Information on explosion protection
The ATEX sensors from the SN6 series are certified and labeled according to the
enclosed declaration of conformity.
They can be used in areas
Wwith gases, mists or vapors in zone 2
Wwith flammable dust particles in zone 22
Explanations on identification
Information on the year of manufacture of the sensor can be found in the 5-digit date
code, which is located on one of the sides next to the rating plate. The first two digits
indicate the year and the last two digits indicate the week.
The device will lose its Ex approval if these instructions are not complied with.
3 Delivery Contents
W1 x SN6 sensor (with electrical connector)
W1 x set of operating instructions (R499050077)
WARNING
Danger of an ignition source due to impermissible operating conditions,
connections, and parameters.
Operating the sensor under impermissible operating conditions can result in an
explosion.
OObserve the permissible operating conditions, in particular the ambient
temperature and the mechanical protection for the device.
ONote the limited temperature range for ATEX conditions.
ODo not disconnect the electrical connector, plug connectors, and connecting
cable from the sensor if it is under voltage.
ODo not disconnect the electrical connector from the sensor if it is under
voltage.
OOnly mount the SN6 sensor onto pneumatic valves or pneumatic cylinder-
valve units (from AVENTICS GmbH), which have been tested in compliance
with the valid ATEX guidelines or qualified as devices without own potential
source of ignition.
OObserve the relevant Ex guidelines for installation, maintenance, and repair,
especially EN 60079-14.
AVENTICS | SN6 | R499050077-BAL–001–AI | English 3

4 About This Product
The SN6 sensor is a magnetic field switch with electrical connector.
The SN6 sensor is a proximity sensor and is generally used to query the position of
the piston in pneumatic cylinders that are operated in explosive atmospheres.
Switch operation is indicated by an illuminated diode in the SN6 sensor.
Product identification
Observe the product information on the product and packaging.
5 Transport and Storage
There are no special transport instructions for this product. Nevertheless, observe
the information in section 2 „Notes on Safety“.
6Montage
Observe the following safety information during assembly:
OObserve the Ex guidelines EN 60079-14.
OThe installation of electrical devices must be carried out in accordance with
applicable national regulations and performed or supervised by an electrical
specialist (in compliance with TRBS 1203 or equivalent).
OFirst compare the information on the device with the information in the operating
instructions before installation.
OTake special care that no dirt or other foreign particles come into contact with the
electrical connector components or the sensor seal.
OInstall the sensor protected against mechanical impact and UV light (depending
on the requirements/operating conditions).
OInstall cables with protection or provide for strain relief. To avoid short circuits
and interruptions, prevent sharp bending in the connection cables and strands.
Installing the switch unit
1. Loosen the center screw in the electrical connector.
2. Loosen the electrical connector from the sensor.
3. Place the sensor on the appropriate clamp mounting .
4. Fasten the sensor to the clamp mounting with the mounting screw.
Tightening torque for mounting screw: 1.5 Nm
5. Ground the switch unit if you install electroconductive clamp mountings.
Connecting the cable
1. Disassemble the electrical connector.
2. Carefully remove the cable sealing ring and center screw.
3. When feeding the cables through, make sure you comply with the component
order and their orientation .
4. Connect the cables (see Technical Data).
5. Carefully insert the center screw. Make sure that the seal seat under the screw
head is not damaged.
Tightening torque for the plastic screw: 2.5 – 3.75 Nm.
6. Place the electrical connector on the sensor. Make sure that the sealing surfaces
on the sensor and electrical connector are not dirty and that the seal is in the
correct position.
Tightening torque for the center screw: 0.6 + 0.1 Nm
Setting the switch unit
1. Slide the clamp mounting on the pneumatic cylinder tie rod to set the appropriate
switch position (piston position).
2. Fasten the clamp mounting to the tie rod with two hexagonal socket-head
screws.
3. Check that the switch unit sits close to the cylinder.
CAUTION
Danger of injury if assembled under pressure or voltage!
Assembling when under pressure or voltage can lead to injuries.
OMake sure that all relevant system parts are not under pressure or voltage
before assembly.
The electrical connector is equipped with connection terminals that may be
used as sleeve or flat terminals (screw head terminals). Preferably use wire
end sleeves for the sleeve terminals and cable lugs for the flat terminals.
Assign the terminals as shown in the wiring diagram .
High inrush current loads, such as those occurring with purely capacitive
loads such as in capacitors, cables with a length greater than 20 m, or
incandescent lamps, can be compensated for to a certain extent through the
use of a series resistor. Here, the series resistors limit the maximum value
of the switching current for the switch unit. Purely inductive loads should be
protected by a recovery diode on the load. We recommend using protective
circuits for capacitive and inductive loads, such as those from long cables
and relays/contactors according to safety information R412013397.
3
2
3
7 Commissioning
Before commissioning, make sure that the device and entire machine or system
comply with the EMC directive.
8Operation
The given values for switching current and voltage (see Technical Data)
must not be exceeded.
9 Disassembly and Exchange
When ordering spare parts, include the ID number located on the devices (label,
rating plate).
10 Service and Maintenance
The described sensors are maintenance-free.
11 Disposal
Scrap the device in accordance with local regulations.
12 Extension and Conversion
Do not change or modify the device.
13 Troubleshooting
OIn the case of malfunctions, check the line connections and the operating voltage.
If the malfunction continues, proceed as follows:
1. Ensure that the device is not under pressure.
2. Disconnect the device from the power supply and hand the defective unit over to
a qualified person (see Personnel qualifications).
14 Technical Data
Further technical data can be found in our online catalog at www.aventics.com.
If, by loosening the center screw, the electrical connector has been
separated from the sensor five times, the electrical connector and the flat
seal must be exchanged for original spare parts.
Voltage 24 V DC ±10% / 230 V AC ±10%
Max. switching current 100 mA
Switching position ± 0.1 mm
Ambient temperature –10°C to +50°C
Protection class IP65
Display (diode) Color: yellow
Cable diameter 4.0 – 6.7 mm
Cable cross-section 0.5 – 1.5 mm2
ATEX Zone 2 II 3G Ex nC nA IIC T4 Gc
Zone 22 II 3D Ex tc IIIB/IIIC T125°C Dc
-10 °C ≤Ta ≤50 °C
AVENTICS | SN6 | R499050077-BAL–001–AI | English 4

Français
1 A propos de cette documentation
Validité de la documentation
La présente documentation est valable pour les produits suivants :
WCapteur, série SN6 (ATEX) avec le numéro d'article R412000823
Cette documentation est destiné aux monteurs, utilisateurs, techniciens de
maintenance et exploitants de l’installation. Elle contient des informations
importantes pour installer, utiliser et entretenir le capteur, série SN6, de manière sûre
et conforme, ainsi que pour pouvoir éliminer soi-même de simples interférences.
OLire entièrement cette documentation et en particulier le chapitre 2 „Consignes
de sécurité“ à la page 1, avant de travailler avec le capteur, série SN6.
Documentations complémentaires
Le capteur, série SN6, est un composant d’installation. Consulter également les
documentations des autres composants d’installation.
Présentation des informations
Cette documentation contient des consignes de sécurité, symboles, termes et
abréviations standardisés. Ces derniers sont résumés dans les paragraphes suivants.
Consignes de sécurité
Dans la présente documentation, des consignes de sécurité figurent devant les
instructions dont l’exécution recèle un risque de dommages corporels ou matériels.
Les mesures décrites pour éviter des dangers doivent être respectées.
Les consignes de danger sont disposées de la manière suivante :
2 Consignes de sécurité
A propos de ce chapitre
Ce produit a été fabriqué conformément aux techniques les plus modernes et aux
règles de sécurité technique reconnues. Des dommages matériels ou corporels
peuvent néanmoins survenir si les consignes de sécurité générales suivantes ainsi
que les avertissements précédant les consignes d’utilisation contenus dans cette
documentation ne sont pas respectées.
OLire entièrement et soigneusement ce mode d’emploi avant de travailler avec le
capteur SN6.
ORanger le mode d¡¦emploi a un endroit tel que tous les utilisateurs puissent y
acceder a tout moment.
OToujours transmettre le capteur SN6 aux tierces personnes accompagne du
mode d¡¦emploi respectif.
Utilisation conforme
OEmployer le capteur SN6 uniquement dans le domaine industriel.
ORespecter les limites de puissance indiquees dans les donnees techniques.
OEmployer le capteur pour la detection de champs magnetiques dans des
atmospheres explosibles.
L’utilisation conforme inclut le fait d’avoir lu et compris ce mode d’emploi dans son
intégralité et en particulier le chapitre „Consignes de sécurité“.
Utilisation non conforme
OLe capteur ne doit pas être utilisé en dehors des domaines d’application cités
dans ce mode d’emploi.
OLe capteur ne doit pas être utilisé dans des conditions de fonctionnement non
décrites dans ce mode d’emploi.
MOT-CLÉ
Type/source de danger
Conséquence en cas de non respect du danger
OMesures pour éviter les dangers
AVERTISSEMENT
Signale une situation dangereuse susceptible d’entraîner des blessures graves ou
mortelles si le danger n’est pas évité.
ATTENTION
Signale une situation dangereuse susceptible d’entraîner des blessures légères à
modérées si le danger n’est pas évité.
REMARQUE
Signale des dommages matériels : le produit ou son environnement peuvent être
endommagés.
En cas de non respect de cette information, le produit ne livrera pas sa
performance optimale.
Qualification du personnel
Le montage et la mise en service exigent des connaissances électriques et
pneumatiques fondamentales. Le montage et la mise en service ne doivent donc être
effectués que par un personnel spécialisé en électronique ou pneumatique ou par
une personne instruite et sous la direction et la surveillance d’une personne
qualifiée. Une personne spécialisée est capable de juger des travaux qui lui sont
confiés, de reconnaître d’éventuels dangers et de prendre les mesures de sécurité
adéquates grâce à sa formation spécialisée, ses connaissances et expériences, ainsi
qu’à ses connaissances des directives correspondantes. Une personne spécialisée
doit respecter les règles spécifiques correspondantes et posséder une qualification
l’autorisant à effectuer des travaux selon les règles techniques pour la sécurité de
fonctionnement TRBS 1203.
Consignes générales de sécurité
ORespecter les dispositions relatives à la prévention des accidents et à la
protection de l’environnement applicables dans le pays d’utilisation et au poste
de travail respectifs.
OEn règle générale, ne pas modifier ni transformer l’appareil.
OUtiliser l’appareil uniquement dans le champ de travail indiqué dans les données
techniques.
ONe surcharger en aucun cas le produit de manière mécanique de par une
utilisation non conforme.
OElle n’est plus valable lors d’un montage incorrect.
ORespecter les exigences figurant dans les consignes d’installation.
Consignes de sécurité selon le produit et la technique
Lors du montage
OVeiller à ce que la partie pertinente de l’installation soit sans pression et sans
tension avant de monter l’appareil ou de le brancher ou débrancher.
ONoter que le raccordement du connecteur ne doit être effectué que par une
personne compétente (personnel formé).
OLors du choix et du fonctionnement d’un appareil, observer les règles techniques
générales.
OPrendre les mesures appropriées afin d’exclure toute activation involontaire ou
toute perturbation inadmissible.
ONe pas soumettre le capteur à des flexions, tensions ou chocs mécaniques.
OMonter le capteur de façon à ce qu’il soit protégé.
Lors du fonctionnement
ONe mettre le capteur en service que lorsqu’il est complètement monté,
correctement raccordé et après l’avoir testé.
OObserver les conditions d’utilisation et les données techniques indiquées sur les
Oimprimés / plaques signalétiques du capteur respectif.
ONe débrancher aucune fiche ni aucun câble sous tension.
ONe détacher en aucun cas des câbles, conduites et distributeurs pendant que le
système est sous tension et/ou sous pression !
ATEX – Remarques concernant la protection contre l’explosion
Les capteurs d‘ATEX de la série SN6 sont certifiés et marqués conformément à la
déclaration de conformité ci-jointe. Ils sont utilisables dans les espaces :
Wen présence de gaz, de brumes et de vapeurs en zone 2
Wen présence de poussières inflammables en zone 22
Explications concernant le marquage
Les 5 numéros du code situé à côté de la plaque signalétique fournissent des
informations quant à l’année de fabrication du capteur. Les deux premiers chiffres
correspondent à l’année et les deux derniers à la semaine.
En cas de non respect de ces consignes, l’appareil perd son homologation ATEX.
AVERTISSEMENT
Danger de formation d’une source d’explosion en présence de conditions de
service, de raccords et de paramètres non autorisés.
Le fonctionnement du capteur dans des conditions de service non autorisées peut
provoquer une explosion.
ORespecter les conditions de service autorisees, et particulierement la
temperature ambiante, ainsi que la protection mecanique de l¡¦appareil.
ORespecter la plage de temperature limitee dans les conditions ATEX.
ONe pas retirer le connecteur, les raccords enfichables et le cable de
raccordement du capteur lorsque celui-ci est sous tension.
ONe pas retirer le connecteur du capteur lorsque celui-ci est sous tension.
OMonter le capteur SN6 uniquement sur des vérins pneumatiques ou sur les
unités de distributeur-vérin (d'AVENTICS GmbH) ayant été contrôlés selon les
directives ATEX en vigueur ou qualifiés comme appareils sans source
potentielle d'explosion intrinsèque.
O Lors de l‘installation, la maintenance ou la reparation, imperativement respecter
les consignes antideflagrantes respectives, en particulier la norme EN 60079-14.
AVENTICS | SN6 | R499050077-BAL–001–AI | Français 5

3Fourniture
W1 x capteur SN6 (avec connecteur)
W1 x mode d’emploi (R499050077)
4 A propos de ce produit
Le capteur SN6 est un interrupteur à champ magnétique muni d’un connecteur. Le
capteur SN6 est un détecteur de proximité généralement destiné à l’interrogation de
la position du piston de vérins pneumatiques dans des atmosphères
antidéflagrantes. L’allumage de la diode située dans le capteur SN6 signalise l’état
commuté.
Identification du produit
Les indications relatives au produit figurant sur celui-ci et sur l’emballage doivent
être respectées.
5 Transport et stockage
Ce produit ne nécessite aucune consigne de transport spéciale. Respecter
néanmoins les remarques du chapitre 1 „Consignes de sécurité“.
6Montage
Lors du montage, respecter les consignes de sécurité suivante :
ORespecter les prescriptions EN 60079-14 en matière d’atmosphère explosible.
OL’installation électrique doit être effectuée par un personnel spécialisé en
électrique (selon les règles techniques TRBS 1203 pour la sécurité de
fonctionnement ou similaires) en tenant également compte des prescriptions
nationales.
OAvant toute installation, comparer les indications faites sur l’appareil avec celles
contenues dans le mode d’emploi.
OVeiller en particulier à empêcher tout dépôt et toute pénétration de saleté et
autres particules étrangères sur et dans le joint du capteur et les composants du
connecteur.
OMonter le capteur mécaniquement et de façon à ce qu’il soit protégé des rayons
UV (selon les exigences/conditions de fonctionnement).
OPoser les câbles de manière à ce qu’ils soient protégés et à assurer la décharge
de traction. Eviter toute pliure aiguë des câbles de raccordement et des
conducteurs, afin d’exclure tout court-circuit et toute coupure.
Montage de la boîte de commutation
1. Desserrer la vis centrale du connecteur.
2. Retirer le connecteur du capteur.
3. Positionner le capteur sur le support de fixation correspondant.
4. Serrer le capteur sur le support de fixation à l’aide de la vis de fixation.
Couple de serrage de la vis de fixation : 1,5 Nm
5. En cas de montage d’un support de fixation conducteur, relier la boîte de
commutation à la terre.
Raccordement du câble
1. Démonter le connecteur.
2. Retirer avec précaution la bague d’étanchéité du câble et la vis centrale.
3. Lors du passage de câbles, veiller à respecter l’ordre des composants ainsi que
leur direction .
4. Raccorder les câbles (voir Données techniques).
5. Insérer avec précaution la vis centrale. Veiller à ce que le siège étanche situé
sous la tête de vis ne soit pas endommagé.
Couple de serrage de la vis synthétique : 2,5 à 3,75 Nm.
6. Positionner le connecteur sur le capteur. Veiller à empêcher tout encrassement
des surfaces d’étanchéité du capteur et du connecteur ainsi qu’au
positionnement correct du joint.
Couple de serrage de la vis centrale : 0,6 + 0,1 Nm
ATTENTION
Risque de blessure en cas de montage sous pression et sous tension electrique !
Un montage sous pression et sous tension electrique peut entrainer des blessures.
OAvant le montage, mettre toutes les parties pertinentes de l¡¦installation hors
tension et hors pression.
Le connecteur est muni de bornes de raccordement pouvant être utilisées
comme bornes à cage ou bornes plates (bornes à tête vissée). Utiliser de
préférence des embouts pour les bornes à cage et des cosses de câble pour
les bornes plates. Etablir l’affectation des bornes comme décrit sur le
schéma de connexion .
3
2
3
Réglage de la boîte de commutation
1. Pour régler la position de commutation respective (position du piston), déplacer
le support de fixation sur le tirant du vérin pneumatique.
2. Fixer le support de fixation sur le tirant à l’aide de deux vis à six pans creux.
3. Vérifier que la boîte de commutation soit positionnée de manière étanche sur le
vérin.
7 Mise en service
Avant la mise en service de l’appareil, vérifier que l’appareil et la machine complète
ou l’installation correspondent aux exigences de la directive CEM.
8 Fonctionnement
Les valeurs indiquées pour le courant de commutation et la tension (voir Données
techniques) ne doivent pas être dépassées.
9 Démontage et remplacement
Pour commander des pièces de rechange, spécifier le numéro d’identification
complet se trouvant sur les appareils (imprimé, plaque d’identification).
10 Nettoyage et entretien
Les capteurs décrits sont sans entretien.
11 Elimination des déchets
Eliminer le produit selon les directives du pays concerné.
12 Transformation et extension
En règle générale, ne pas modifier ni transformer l’appareil.
13 Recherche et élimination de défauts
OEn cas de défaillances, vérifier la tension de service et les raccords de câbles.
Si la défaillance persiste, procéder comme suit :
1. S’assurer que l’appareil ne subisse aucune pression.
2. Séparer l’appareil de la tension d’alimentation et s’adresser muni de la boîte de
commutation défectueuse à une personne compétente (voir Qualification du
personnel).
14 Données techniques
Vous trouverez de plus amples données techniques dans notre catalogue en ligne à
l’adresse www.aventics.com.
Les charges de courants transitoires telles qu’elles surviennent pour des
charges purement capacitives comme des condensateurs, des câbles de
plus de 20 m de longueur ou des ampoules, doivent être dans une certaine
mesure compensées par des résistances préliminaires. Celles-ci limitent la
valeur maximale du courant de commutation pour la boîte de commutation.
Les charges purement inductives doivent être sécurisées par une diode de
roue libre en parallèle de la charge. Pour les charges capacitives et
inductives, par exemple avec de longs câbles et des relais / protections,
nous recommandons des circuits de protections selon les consignes de
sécurité R412013397.
Si le connecteur a été débranché 5 fois du capteur en desserrant la vis
centrale, il faut remplacer le connecteur et le joint plat par une pièce de
rechange originale.
Tension 24 V CC ±10% / 230 V CA ±10%
Courant de commutation max. 100 mA
Précision de commutation ± 0,1 mm
Température ambiante De –10°C à +50°C
Type de protection IP65
Affichage (diode) Couleur : jaune
Diamètre du câble 4,0 – 6,7 mm
Section de câble 0,5 – 1,5 mm2
ATEX Zone 2 II 3G Ex nC nA IIC T4 Gc
Zone 22 II 3D Ex tc IIIB/IIIC T125°C Dc
-10 °C ≤Ta ≤50 °C
AVENTICS | SN6 | R499050077-BAL–001–AI | Français 6

Italiano
1 Sulla presente documentazione
Validità della documentazione
La presente documentazione è valida per i seguenti prodotti:
WSensore serie SN6 (ATEX) con il numero di materiale R412000823
La presente documentazione si rivolge a montatori, utenti, tecnici dell’assistenza e
operatori dell’impianto. Contiene informazioni importanti per installare, azionare e
sottoporre a manutenzione il sensore serie SN6 e per riparare autonomamente
piccoli guasti, nel rispetto delle norme e della sicurezza.
OLeggere perciò questa documentazione in ogni sua parte ed in particolare il
capitolo 2 „Avvertenze di sicurezza“ a pagina 2, prima di adoperare il sensore
serie SN6.
Documentazioni supplementari
Il sensore serie SN6 è un componente dell’impianto. Osservare anche le
documentazioni degli altri componenti.
Rappresentazione delle informazioni
All’interno della presente documentazione vengono utilizzati avvertenze di
sicurezza, simboli, termini e abbreviazioni unitarie. Queste sono riassunte nei
seguenti paragrafi.
Avvertenze di sicurezza
Nella presente documentazione le azioni da eseguire sono precedute da avvertenze
di sicurezza, se esiste pericolo di danni a cose o lesioni a persone. Le misure
descritte per la prevenzione di pericoli devono essere rispettate.
Le avvertenze sono strutturate nel modo seguente:
2 Avvertenze di sicurezza
Sul presente capitolo
Il prodotto è stato fabbricato in base alla tecnica più attuale ed alle norme di
sicurezza tecnica riconosciute. Nonostante ciò esiste il pericolo di danni a persone e
cose, se non vengono osservate le istruzioni ed avvertenze di sicurezza generali
illustrate nella presente documentazione, prima di intraprendere qualsiasi azione.
OLeggere percio attentamente queste istruzioni in ogni parte prima di adoperare
il sensore SN6.
OConservare le istruzioni in modo che siano sempre accessibili a tutti gli utenti.
OConsegnare il sensore SN6 a terzi sempre con le relative istruzioni per l'uso.
Uso a norma
OImpiegare il sensore SN6 esclusivamente in ambienti industriali.
ORispettare i limiti di potenza riportati nei dati tecnici.
OImpiegare il sensore per il rilevamento di campi magnetici in aree a rischio di
esplosione.
L’uso a norma comprende anche la lettura e la comprensione di queste istruzioni ed
in particolar modo del capitolo „Avvertenze di sicurezza“.
Uso non a norma
OIl sensore non deve essere utilizzato al di fuori degli ambiti d’applicazione
riportati in queste istruzioni.
OIl sensore non deve essere utilizzato in condizioni di funzionamento che non sono
descritte in queste istruzioni.
PAROLA DI SEGNALAZIONE
Tipo e fonte del pericolo
Conseguenze del pericolo in caso di non osservanza
OMisure per evitare il pericolo
AVVISO
Indica una situazione pericolosa che, se non evitata, può provocare lesioni gravi o
addirittura la morte.
ATTENZIONE
Indica una situazione potenzialmente pericolosa che, se non evitata, può
provocare lesioni medie o leggere.
NOTA
Indica danni alle cose: il prodotto o l’ambiente possono essere danneggiati.
In caso di inosservanza di questa informazione il prodotto non può essere
utilizzato in modo ottimale.
Qualifica del personale
Il montaggio e la messa in funzione richiedono conoscenze basilari elettriche e
pneumatiche. Il montaggio e la messa in funzione devono perciò essere eseguiti solo
da personale specializzato in materia elettrica e pneumatica o da una persona
istruita sotto la guida e la sorveglianza di personale qualificato.
Per personale qualificato si intende coloro che, a ragione di una formazione
professionale adeguata e delle proprie esperienze e conoscenze delle norme vigenti,
sono in grado di giudicare il lavoro loro assegnato, di riconoscere i pericoli e di
adottare le misure di sicurezza adatte. Il personale specializzato deve rispettare le
norme specifiche vigenti e possedere la qualifica di persona competente secondo
TRBS°1203.
Avvertenze di sicurezza generali
OOsservare le prescrizioni antinfortunistiche e di protezione ambientale vigenti
nello stato in cui l’apparecchio viene usato e sul posto di lavoro.
ONon è consentito in generale modificare o trasformare l’apparecchio.
OImpiegare l’apparecchio esclusivamente nel campo di potenza riportato nei dati
tecnici.
OEvitare di sollecitare meccanicamente il prodotto in modo non consentito.
OLa garanzia decade in caso di montaggio errato.
ORispettare i requisiti delle disposizioni di allestimento.
Avvertenze di sicurezza sul prodotto e sulla tecnologia
Durante il montaggio
OTogliere l’alimentazione elettrica e pneumatica della parte rilevante dell’impianto
prima di montare l’apparecchio, collegare o scollegare i connettori.
OTenere presente che il collegamento del connettore deve essere effettuato solo
da una persona qualificata (personale specializzato qualificato).
ONella selezione e nell’impiego di un apparecchio osservare le regole generali
della tecnica.
OAdottare le misure idonee per escludere ogni possibilità di un’attivazione
involontaria o di interventi non consentiti.
ONon sottoporre il sensore a sollecitazione meccanica attraverso piegamento,
torsione o urto. Montare il sensore protetto.
Durante il funzionamento
OMettere in funzione il sensore solo dopo averlo completamente montato,
debitamente cablato e provato.
ORispettare le condizioni di impiego e i dati risultanti dalle etichette o dalla
targhetta di identificazione dei rispettivi sensori.
ONon staccare connettori o cavi in tensione.
ONon rimuovere cavi, conduttori e valvole dal sistema sotto tensione elettrica e/o
pressione.
ATEX – Indicazioni sulla protezione contro le esplosioni
I sensori ATEX della serie SN6 sono certificati e contrassegnati in base alla
dichiarazione di conformità allegata.
Possono essere utilizzati nelle aree
Wcon gas, nebbie e vapori della zona 2
Wcon polveri infiammabili della zona 22
Informazioni sull’etichettatura
Informazioni sull’anno di produzione del sensore: nel codice data a 5 cifre che si
trova sulla superficie laterale accanto alla targhetta. Le prime due posizioni indicano
l’anno mentre le ultime due la settimana.
In caso di non osservanza di queste indicazioni l’apparecchio perde la sua
omologazione Ex.
AVVERTENZA
Pericolo di creazione di una fonte combustibile causata da condizioni di
esercizio, raccordi e parametri non consentiti!
L¡¦impiego del sensore in condizioni di esercizio non consentite puo provocare
un¡¦esplosione.
ORispettare le condizioni di esercizio consentite, in particolare la temperatura
ambiente e la protezione meccanica dell¡¦apparecchio.
ORispettare il campo temperatura consentito in conformita alle condizioni ATEX.
ONon rimuovere il connettore, i collegamenti ad innesto e il cavo di
collegamento dal sensore in presenza di tensione.
ONon rimuovere il connettore dal sensore in presenza di tensione.
OMontare il sensore SN6 solo su cilindri pneumatici o su unità cilindro-valvola
(di AVENTICS GmbH), omologati secondo le direttive ATEX in vigore o
classificati come apparecchi senza propria fonte di ignizione potenziale.
ODurante l‘installazione, la manutenzione o la riparazione, attenersi
assolutamente alle rispettive norme Ex, in particolare EN 60079-14.
AVENTICS | SN6 | R499050077-BAL–001–AI | Italiano 7
