Avintage AV22XI Quick guide

1
NOTICE D’UTILISATION – AV22XI
FR – MANUEL D’UTILISATION p. 2 GB – USE INSTRUCTIONS p. 17
D – GEBRAUCHSANWEISUNG p. 32 NL – HANDLEIDING p. 47
SP – MANUAL DE UTILIZACION p. 62
Cave de service mono compartiment
intégrable

2
Avant toute utilisation, merci de lire et appliquer les règles de sécurité et d'utilisation du présent
manuel.
Tout d’abord, nous vous remercions d’avoir fait confiance à la marque AVINTAG en acquérant cet
appareil et espérons qu’il satisfera pleinement vos attentes.
Cet appareil vous permet au choix de chambrer vos bouteilles (à température ambiante) ou de les mettre
à température de service (selon vos bouteilles) gr ce à sa plage de réglage étendue.
1. PLAQU SIGNALÉTIQU T SCHÉMA ÉL CTRIQU
Cave de chambrage
N° du modèle AV22XI
Voltage 220-240V
Fréquence 50Hz
Puissance 70W
Ampérage 0,5A
Volume net 54L
Consommation électrique 0.381Kw.h/24h
Classe énergétique A
Classe de protection I
Classe climatique N
Agent isolant Cyclopentane
Poids net/Poids brut 27/31 (kg)
Dimensions nettes
(L x P x H) 590 x 557 x 455 (mm)
Dimensions brutes
(L x P x H) 640 x 640 x 510 (mm)
La plaque signalétique collée à l’intérieur ou à l’arrière de l’appareil (selon modèle) comporte toutes les
informations spécifiques à votre appareil.
Nous vous conseillons de noter son numéro de série sur ce livret avant son installation, pour vous y
référer si nécessaire ultérieurement (intervention technique, demande d’assistance, etc.).
En effet, une fois l’appareil installé et chargé, son accès y est plus compliqué.
ATT NTION : aucune assistance ne pourra vous être donnée sans ces informations.
2. INSTRUCTIONS GÉNÉRAL S D SÉCURITÉ
Avant d’utiliser votre appareil pour la première fois, veuillez lire attentivement ce manuel d’utilisation.
Conservez-le précieusement de façon à pouvoir vous y référer au besoin. Afin de réduire le risque
d’incendie, de choc électrique ou de blessure lors de l’utilisation de votre cave, merci de suivre les
précautions données.
D'une manière générale, votre appareil doit être entretenu par un professionnel qualifié.

3
Pour votre sécurité et pour une utilisation correcte de l’appareil, avant d’installer et d’utiliser l’appareil
pour la première fois, lisez attentivement cette notice, y compris les mises en garde et les conseils utiles
qu’elle contient. Afin d’éviter d’endommager l’appareil et/ou de vous blesser inutilement, il est important
que les personnes amenées à utiliser cet appareil aient pris entièrement connaissance de son
fonctionnement ainsi que de ses instructions de sécurité. Conservez ces consignes pour plus tard et
pensez à les ranger à côté de l’appareil, afin qu’elles soient transmises avec ce dernier en cas de vente
ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l’appareil.
Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet être tenu
responsable en cas de mauvaise manipulation de l’appareil.
Cet appareil est destiné exclusivement à un usage domestique et est prévu pour le stockage de boissons
spéciales à une température de stockage plus élevée que celle d'un compartiment pour produits frais. En
aucun cas cet appareil est destiné à maintenir des produits alimentaires frais.
Assurez-vous que votre installation électrique (voltage) corresponde à celle indiquée sur la plaque
signalétique : l'appareil doit être connecté à une prise terre règlementaire. Des réparations ou des
connexions incorrectes peuvent entraîner des risques pour la sécurité. Faites vérifier votre installation
électrique par un professionnel si vous avez le moindre doute.
Pour votre protection, cet appareil doit être correctement connecté à une prise terre. Ne pas couper ou
retirer le fil de terre du câble d’alimentation fourni.
Pour des raisons de sécurité, ne pas utiliser une rallonge électrique.
Si votre appareil est endommagé (par un impact majeur, par exemple) ou s’il subit un dommage
(surtension due à la foudre, inondation, incendie), il peut être dangereux à utiliser. Débranchez la prise
secteur et faites contrôler l'appareil par un réparateur professionnel agréé.
Pour éviter tout danger, ne pas remplacer vous-même un câble secteur endommagé. Contactez votre
revendeur, un centre de service agréé ou un réparateur professionnel.
Cet appareil doit être positionné de telle sorte que la prise secteur soit accessible. Ne pas déplacer
l'appareil une fois qu'il est plein : vous pourriez déformer sa carrosserie en plus d’entrainer des
réparations. Les composants électriques ne doivent pas être directement accessibles.
Maintenir les enfants éloignés de l’appareil
Ne pas utiliser l’appareil à l’extérieur
Dans le cas où du liquide serait accidentellement renversé (bouteille cassée, etc.) sur des composants
électriques (moteur, etc.), veuillez débrancher immédiatement la prise secteur.
Pour éviter tout risque d'incendie, d'électrocution ou de blessure, ne pas immerger le câble
d'alimentation, la prise ou l'appareil lui-même dans l'eau ou tout autre liquide. Ne pas manipuler l'appareil
avec les mains mouillées.
Maintenez l’appareil éloigné de toute source de chaleur et ne l’exposez pas directement au soleil.
Ne laissez pas pendre le câble d’alimentation d'une table ou être en contact avec des coins tranchants ou
des surfaces chaudes.
Ne tirez pas sur le câble d'alimentation, saisissez la prise pour débrancher l'appareil.
Assurez-vous que la zone où votre appareil est situé est capable de supporter son poids lorsqu'il est

4
chargé (une bouteille de 75 cl pèse environ 1,3 kg). Votre cave doit être placée sur une surface plane. Si
vous devez la placer sur un tapis ou sur une moquette, placez un support en-dessous.
Pour prévenir tout dommage du joint de la porte, assurez-vous que la porte est entièrement ouverte
lorsque vous souhaitez tirer une clayette.
Sécurité des enfants et des autres personnes vulnérables
•Selon les normes EN, cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des
personnes avec des capacités physiques, sensorielles ou mentales réduites ou par des personnes
manquant d'expérience ou de connaissances s’ils sont supervisés par des personnes informées, ou
ont reçu des instructions concernant l'utilisation sûre de l'appareil et si elles comprennent les dangers
encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l’entretien par l’usager ne
doivent pas être effectués par des enfants sans surveillance.
•Selon les normes de la CEI, cet appareil n’est pas destiné à être utilisé par des personnes
(notamment les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou par
des personnes manquant d'expérience ou de connaissance de ces appareils, sauf s’ils sont
supervisés par des personnes informées ou ont reçu des instructions concernant l'utilisation de
l'appareil d'une personne qui est responsable de leur sécurité.
•Conservez tous les emballages hors de portée des enfants car il existe un risque de suffocation.
•Risque que l’enfant se retrouve coincé : qu’un enfant se retrouve bloqué dans l’appareil ou y
suffoque ne sont pas des faits du passé. Toutefois, des appareils jetés ou abandonnés demeurent
dangereux, même s'ils sont "juste laissés dans le garage quelques jours".
•Si vous décidez de mettre au rebut l’appareil, débranchez-le de la prise murale, coupez le câble
d’alimentation (aussi proche de l’appareil que vous le pouvez) et retirez la porte afin d’empêcher
les enfants de jouer avec, de subir un choc électrique ou de s’enfermer à l’intérieur.
•Si l’appareil, doté d’un joint de porte magnétique, doit être remplacé par un autre appareil doté
d’un loquet sur la porte ou sur le joint, vérifiez bien que le loquet est hors d’état de fonctionner
avant de vous débarrasser de l’ancien appareil. Cela évitera de transformer cet appareil en piège
pour les enfants.
•Maintenir l’appareil et son cordon hors de portée des enfants de moins de 8 ans.
•Avant de jeter votre cave, veillez à bien retirer la porte. Retirez également les clayettes qui étaient
à l’intérieur de l’appareil de manière à ce que les enfants ne puissent pas jouer avec ni grimper
dessus.
Sécurité générale
ATTENTION — Cet appareil est conçu pour fonctionner dans un foyer domestique ou pour une utilisation
similaire comme :
Les zones de cuisine réservées au personnel des magasins, des ateliers et autres milieux
professionnels,
Les maisons secondaires et lieux utilisés par des clients de l'hôtel, motels et autres
environnements résidentiels,
Les environnements comme les chambres d'hôtel,
Les restaurants et établissements similaires, sauf détaillants.
ATTENTION — Afin d’éviter tout danger dû à l’instabilité de l’appareil, il est important de le fixer et le
monter selon les instructions d’installation.
ATTENTION — Ne rangez jamais de substances inflammables comme des aérosols à l’intérieur de cet

5
appareil car elles pourraient s’y déverser.
ATTENTION — Si le cordon d’alimentation est endommagé, vous devez le remplacer immédiatement
auprès de votre fabricant ou d’un revendeur qualifié afin d’éviter tout risque d’électrocution.
ATTENTION — Maintenez la ventilation bien ouverte et vérifiez bien que l’air peut circuler par les
ouvertures, surtout si l’appareil est encastré dans le mur.
ATTENTION — N’utilisez pas de dispositifs mécaniques ou autres moyens pour accélérer le processus
de dégivrage, autres que ceux recommandés par le fabricant.
ATTENTION — N’endommagez pas le circuit de réfrigération.
ATTENTION — N’utilisez pas d’appareils électriques à l’intérieur du compartiment, sauf si ces derniers
sont tolérés par le fabricant.
ATTENTION — Le gaz réfrigérant et le gaz isolant sont inflammables. Lors de l'élimination de l'appareil,
faites appel à un centre de retraitement ou d’élimination des déchets agréé. N’exposer pas l’appareil à
une flamme.
ATTENTION — Le gaz réfrigérant de cet appareil est le R600A, tout produit inflammable et explosif ne
doit pas être mis dans la cave ou près de celle-ci afin d’éviter le déclenchement d’un feu ou d’une
explosion.
Attention : risque d’incendie
Si le circuit de réfrigération est endommagé :
Évitez les flammes nues et toute source d’incendie.
Ventilez bien la pièce où se trouve l’appareil. Il est dangereux de modifier la composition de cet
appareil, de quelque manière que ce soit.
Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution.
Sécurité électrique
•Nous ne pouvons pas être tenus pour responsables de tout incident causé par une mauvaise
installation électrique.
•Le cordon d’alimentation ne doit pas être rallongé. N’utilisez ni prolongateur, ni adaptateur, ni prise
multiple.
•Vérifiez bien que la prise murale n’est pas endommagée. Une prise murale en mauvais état pourrait
entrainer une surchauffe de l’appareil et son explosion.
•Vérifiez bien que vous pouvez accéder à la prise murale de l’appareil.
•Ne tirez jamais sur le câble principal.
•Ne supprimez jamais la mise à la terre.
•Si la prise murale est lâche, ne branchez pas le cordon. Il existe un risque d’électrocution ou
d’incendie.
•Vous ne devez jamais utiliser l’appareil si le cache de l’éclairage intérieur n’est pas en place.
•Débranchez votre appareil avant de procéder au changement de l'ampoule.
•Cet appareil fonctionne sur un courant à phase unique de 220~240V/50Hz. L’appareil doit utiliser une
prise murale reliée à la terre selon les recommandations en vigueur.

6
•Si le câble d’alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre
service après-vente.
•La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas
d’incertitude, adressez-vous à votre installateur.
Utilisation quotidienne
•Cet appareil est uniquement destiné à mettre à température des bouteilles de vin.
•Ne stockez jamais de substances ou de liquides inflammables à l’intérieur de l’appareil, cela
provoquerait un risque d’explosion.
•Ne faites pas fonctionner d’autres appareils électriques à l’intérieur de cet appareil (mixeurs, turbines
à glace électrique, etc.).
•Lorsque vous débranchez l’appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le
cordon.
•Ne placez pas d’objets chauds près des composants en plastique de cet appareil.
•Les recommandations du fabricant quant au stockage de l'appareil doivent être strictement
respectées. Référez-vous aux instructions correspondantes.
•N’exposez pas l’appareil directement au soleil.
•L’appareil doit être tenu éloigné des bougies, luminaires et autres flammes nues afin d’éviter les
risques d’incendie.
•L'appareil est destiné à garder des boissons pour une utilisation normale domestique comme expliqué
dans ce manuel d’utilisation.
•L’appareil est lourd. Soyez prudent lorsque vous le déplacez. Si votre appareil est équipé de roulettes,
rappelez-vous qu’elles servent uniquement à faciliter les petits mouvements. Ne le déplacez pas sur
de plus longs trajets.
•N’utilisez jamais l’appareil ou ses éléments pour vous appuyer.
•Pour éviter les chutes d’objets et empêcher de détériorer l’appareil, ne surchargez pas les
compartiments de l’appareil.
Attention : nettoyage et entretien
•Avant tout entretien, débranchez l’appareil et coupez le courant.
•Ne nettoyez pas l’appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des
solvants organiques ou des composants abrasifs.
•Ne nettoyez aucune partie de l’appareil avec des produits inflammables. Les vapeurs peuvent
provoquer un risque d'incendie ou d'explosion.
•N’utilisez pas d’objets tranchants ou pointus pour retirer la glace. Utilisez un grattoir en plastique.
Informations importantes à propos de l’installation
•Évitez d’installer votre appareil dans des zones humides
•Branchez votre cave à vin à une prise terre murale exclusivement et uniquement réglementaire. En
aucun cas vous ne devez réduire ou supprimer la troisième broche de mise à la terre du cordon
d'alimentation. Toutes les questions concernant la puissance et /ou mise à la terre doivent être
adressées à un électricien certifié ou un centre de service autorisé.
•Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce

7
manuel.
•Déballez l’appareil et vérifiez qu’il n’est pas endommagé visuellement. Ne branchez pas l’appareil si
ce dernier est endommagé. Signalez tout dommage au point de vente où vous l’avez acheté. Dans ce
cas, conservez l’emballage.
•Il est recommandé d’attendre au moins quatre heures avant de brancher l’appareil au courant, afin
que le compresseur soit bien alimenté en huile.
•Une bonne circulation de l’air est nécessaire, afin d’éviter les risques de surchauffe. Pour que la
ventilation soit suffisante, suivez bien les consignes d’installation fournies.
•Dès que possible, évitez que l’appareil ne touche les parois murales et/ou ne soit en contact avec des
éléments chauds (compresseur, condensateur) afin d’éviter les risques d’incendie. Respectez toujours
bien les consignes d’installation.
•L’appareil ne doit pas être situé à côté de radiateurs ou de feux de cuisson.
•Vérifiez bien que les prises sont accessibles une fois l’appareil installé.
Économies d’énergie
Pour limiter la consommation électrique de votre appareil :
Installez-le dans un endroit approprié (voir chapitre « Instructions d’installation »).
Gardez les portes ouvertes le moins de temps possible.
Veillez au fonctionnement optimal de votre appareil en nettoyant périodiquement le condenseur
(voir chapitre « Entretien »).
Contrôlez périodiquement les joints des portes et assurez-vous qu’elles ferment toujours de
manière efficace. Si ce n’est pas le cas, adressez-vous à votre service après-vente.
Dépannage
•Toute opération électrique doit être effectuée par un technicien qualifié et compétent.
•Cet appareil doit être dépanné par un Centre de Réparation Agréé, et seules des pièces d’origine
doivent être utilisées.
Cet appareil est réservé à un usage exclusivement domestique. Le fabricant ne saurait être tenu
responsable d’une autre utilisation.
Attention : n’utilisez pas de dispositifs mécaniques
ou autres moyens pour accélérer le processus de
dégi rage, autres que ceux recommandés par le
fabricant.
Attention : n’obstruez aucune grille de entilation
de l’appareil.
Cet appareil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles et
est conforme notamment aux normes suivantes :
•2011/65/ U (ROHS)
•2006/95/C relative à la sécurité électrique
•2004/108/C relative à la compatibilité électromagnétique
•643/2009/C relative à l’étiquetage énergétique

8
3. INSTRUCTIONS D’INSTALLATION
Avant d’utiliser votre cave de chambrage
•Enlevez l’emballage extérieur et intérieur.
•Vérifiez le contenu : AV22XI, 3 clayettes et 1 notice d’utilisation.
•Laissez votre appareil en position verticale au repos pendant environ 24h avant sa mise en service.
Cela permettra de réduire la possibilité d'un dysfonctionnement du système de refroidissement dû au
transport.
•Nettoyez l’intérieur à l’aide d’un chiffon doux et d’eau tiède.
•Lorsque vous installez votre appareil, merci de choisir un lieu autorisé.
•Placez votre appareil sur un sol qui est assez résistant pour le soutenir lorsqu’il est entièrement
chargé.
•Gardez l'appareil éloigné de la lumière directe du soleil et des sources de chaleur (poêle, chauffage,
radiateur, etc.). Une exposition directe à la lumière solaire peut affecter le revêtement acrylique et les
sources de chaleur peuvent augmenter la consommation électrique. Des températures ambiantes
extrêmement froides ou chaudes peuvent aussi entrainer une mauvaise performance de l’appareil.
•Une ventilation adéquate est nécessaire, n’obstruez aucune sortie d’air.
•N’est pas conçu pour être place dans un garage, sous-sol ou autre lieu du même type.
•L’appareil est destiné à un usage seulement intérieur.
Attention
•Stockez des bouteilles fermées.
•Ne surchargez pas l’appareil.
•N’ouvrez pas la porte plus que nécessaire.
•Ne couvrez pas les clayettes avec des feuilles d’aluminium ou tout autre matériau qui pourrait
empêcher une bonne circulation de l’air.
•Si la cave à vin doit être laissée vide pendant une longue période, il est suggéré de débrancher
l’appareil et, après un nettoyage très soigneux, de laisser la porte entrouverte pour laisser l’air circuler
et prévenir la formation de moisissures et d’odeurs.
ATT NTION : merci d’éloigner l’appareil de toute substance qui pourrait entrainer un risque
d’incendie.

9

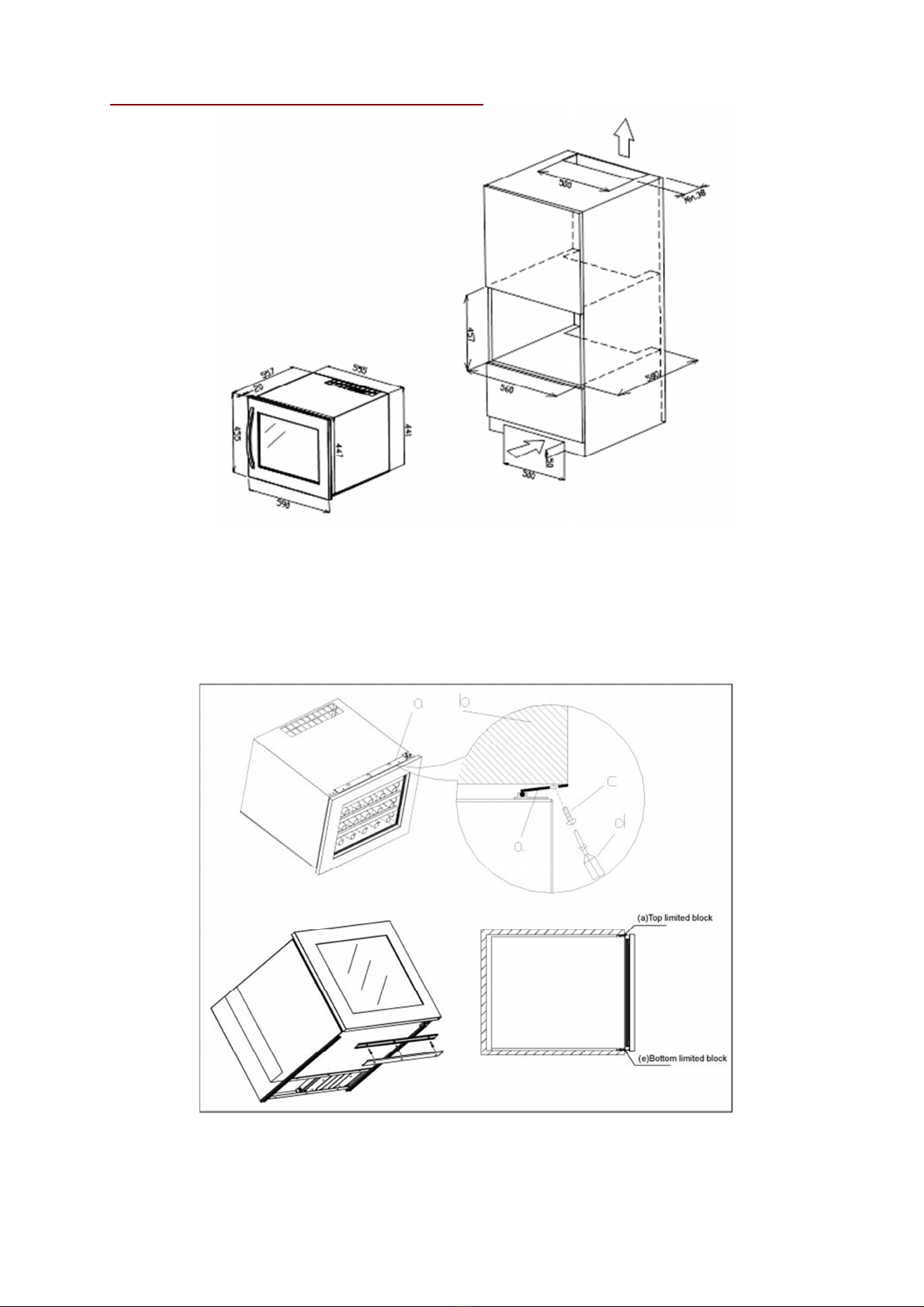

Installation de votre cave de chambrage intégrable
1. Après avoir positionné et installé votre cave à vin, merci d’ajuster le dispositif de blocage supérieur (a)
près de l’appareil (b).
2. Veuillez fixer les 3 vis à travers le dispositif de blocage supérieur (a) dans les trous prévus à cet effet
sur votre cave à vin (b), vous trouverez ci-dessous le schéma explicatif.
3. Ajustez au même moment le dispositif de blocage inférieur (e) près de l’appareil (b).
a. Bloc porte supérieur b. Cave à vin c. Vis d. Tournevis e. Bloc porte inférieur

10
Plan de chargement
Pour des bouteilles de Bordeaux 75cl, 22 bouteilles au total (max).
Clayettes
•Pour un accès aisé aux bouteilles, tirez seulement les clayettes d’environ 1/3 de leur profondeur. Les
clayettes sont équipées d’un arrêt de sécurité pour éviter de les tirer trop loin lorsqu’elles sont
chargées.
•Pour éviter d’endommager le joint de porte, assurez-vous que la porte est totalement ouverte lorsque
vous tirez les clayettes hors de leur compartiment. Pour retirer ou positionner les clayettes, inclinez la
clayette comme indiqué sur le schéma et tirer ou pousser délicatement selon les cas.
•Cette clayette a été conçue avec des rainures concaves, des bouteilles de vin de grande taille
peuvent également être stockées en travers des clayettes.
ATTENTION !
Ne posez pas de bouteilles en travers sur la partie inférieure de la cave ! Autrement, les bouteilles
risquent de tomber lors de l’ouverture de la porte ce qui pourrait provoquer des blessures ou des
dommages matériels.
Power

11

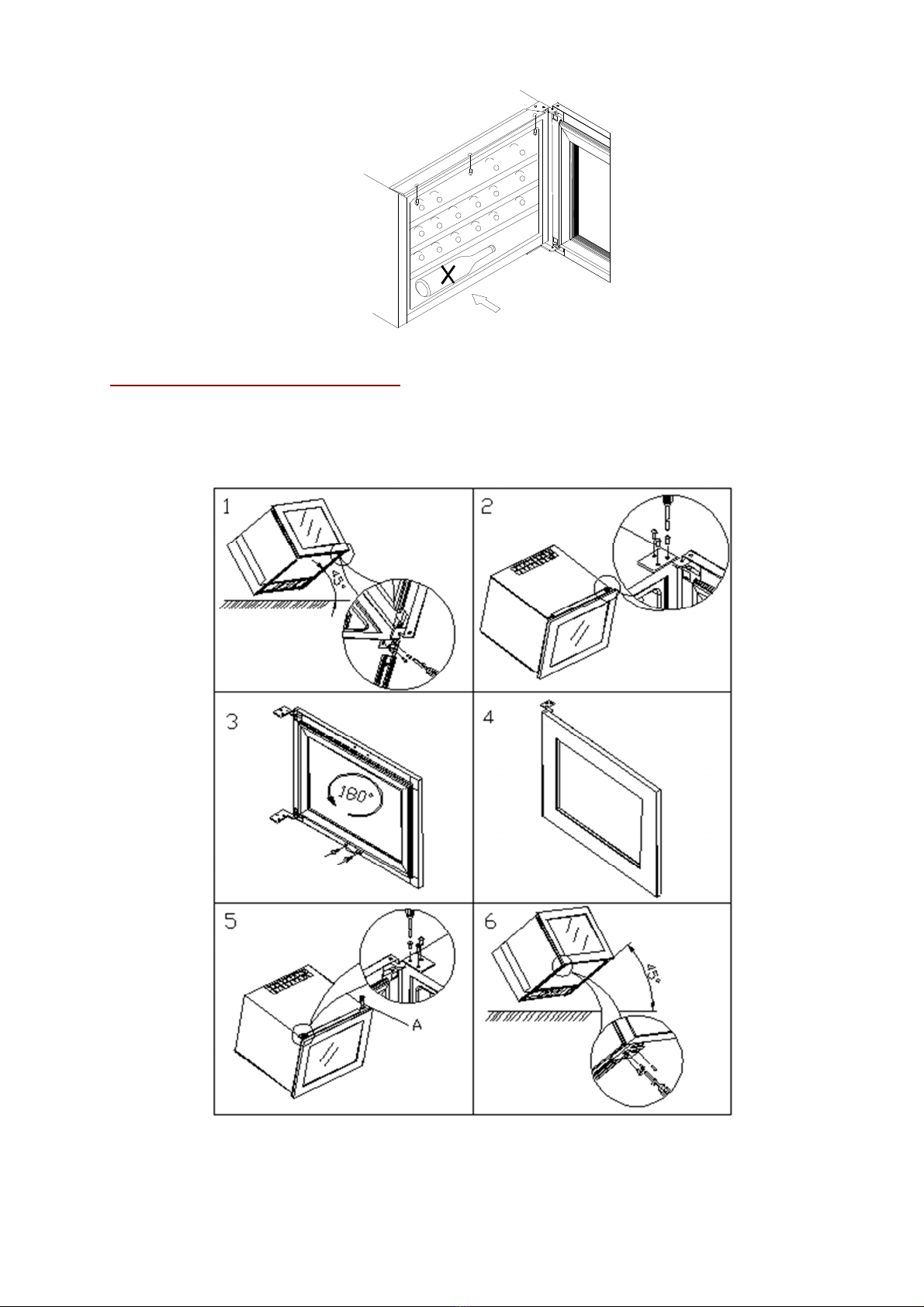

Inverser le sens d’ouverture de la porte
Si vous désirez inverser le sens d’ouverture de la porte, qui initialement s’ouvre de gauche à droite,
procédez comme suit :
1. Inclinez l’appareil de 45°C, retirez à l’aide d’un tournevis les vis de la charnière en bas à droite (Fig.1).
2. Mettez la cave à niveau, tenez fermement la porte et retirez également à l’aide d’un tournevis les vis
de la charnière en haut à droite. Retirez délicatement la porte et mettez-la en sécurité. Dévissez les 2

12
vis du bas et retirez le commutateur, puis installez-le en haut du cadre de la porte, faites pivoter la
porte à 180°C (Fig.2, Fig.3 & Fig.4).
3. Retirez le cache en haut à gauche et fixez la porte à l’aide des vis et repositionnez le cache sur la
partie droite (A, (Fig.5 & Fig.6).
4. INSTRUCTIONS D’UTILISATION
Il est recommandé d’installer votre appareil dans un endroit où la température ambiante est comprise
entre 16-32°C (classe climatique N). Si la température ambiante est supérieure ou inférieure à la
température recommandée, le rendement de l'unité peut être influencé et il peut être impossible d'obtenir
la température entre 4-18°C.
Réglage de la température
Il s’agit d’un écran tactile LCD.
•“Power”
Lorsque cet indicateur est allumé, l’appareil fonctionne.
•“ ”
Permet d’afficher la température à l’intérieur de la cave.
•“ ”
Touche utilisée pour augmenter d’1°C la température.
•“ ”
Touche utilisée pour diminuer d’1°C la température.
•“ ”
Allume ou éteint la lumière intérieure.
Appuyez sur cette touche, la lumière est allumée et ne sera pas contrôlée par l’ouverture de la porte.
Appuyez à nouveau sur cette touche, la lumière est éteinte et sera contrôlée par la porte.
NOTE : cela devrait prendre 3 secondes à la LED pour s’éteindre complètement après avoir
sélectionné OFF.
•“ ”
Allume et éteint l’appareil.
Appuyez sur cette touche, la cave fonctionne, appuyez à nouveau pendant 3 secondes pour
l’éteindre.
Note :
•La température peut être ajustée au plus bas à 4°C et au plus haut à 18°C en fonction de vos besoins
spécifiques.

13
•La température programmée souvent conforme est de 12°C.
•Vous pouvez sélectionner la température en utilisant les touches et . La température
programmée augmentera/diminuera de 1°C à chaque pression de la touche. Lorsque la température
paramétrée atteint la limite maximale de 18°C et la limite minimale de 4ºC, la température ne pourra
augmenter ou diminuer.
•Si vous souhaitez connaitre la température actuelle, merci de presser les touches et pendant
3 secondes, l’écran affichera alors la température mesurée. Après 5 secondes, la température
programmée sera à nouveau affichée.
•Température clignotante : température mesurée
Température fixe: température programmée
Fonctions d’utilisation
•Fonction de mémorisation de la température :
Dans le cas d’une coupure de courant, la cave peut mémoriser les derniers paramétrages et, lorsque
l’électricité reviendra, ces mêmes paramètres seront à nouveau opérationnels.
•Alarme d’ouverture de la porte :
Lorsque vous oubliez de refermer la porte ou lorsqu’elle n’est pas correctement fermée, une alarme
sonore retentira après 5 minutes. Veillez à bien fermer la porte et évitez ainsi toute perte d’énergie.
•Alarme de température :
Si la température intérieure est supérieure à 23°C, l’écran affichera ”HI” et une alarme sonore retentira
toutes les heures. Cette alarme vous informera que la température intérieure est trop élevée, merci de
vérifier quelle pourrait en être la raison. Si la température intérieure est inférieure à 0°C, l’écran
affichera “LO” et une alarme sonore ainsi que l’indicateur lumineux de dysfonctionnement se
déclencheront simultanément.
Lumière intérieure
Afin de réduire la consommation d’énergie, la lumière intérieure de cette cave à vin s’éteint
automatiquement au bout de 10 minutes.
Si vous souhaitez que la lumière intérieure de votre appareil soit constamment allumée, veuillez appuyer
sur le bouton pendant 5 secondes : sur l’écran apparaitra alors le message « LP ». Après 4
secondes, l’écran reviendra à la normale et la lumière restera allumée jusqu’à ce que vous l’éteigniez.
Si vous souhaitez revenir au paramétrage initial et économiser l’énergie (recommandé), veuillez appuyer
sur le bouton pendant 5 secondes : sur l’écran apparaitra alors le message « LF ». Après 4
secondes, l’écran reviendra à la normale et la lumière s’éteindra automatiquement après 10 minutes.
5. NETTOYAGE ET ENTRETIEN
Avant de nettoyer votre appareil (opération à faire régulièrement), débranchez l’appareil en retirant la
prise de courant ou en débranchant le fusible dont elle dépend.
Nous vous conseillons, avant la première utilisation et de façon régulière, de nettoyer l’intérieur comme
l’extérieur (face avant, latérales et dessus) avec un mélange d’eau tiède et de produit de lavage doux.
Rincez à l’eau pure, laissez sécher totalement avant de rebrancher. N’utilisez ni solvants, ni agents
abrasifs.
Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites
fonctionner l’appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le

14
froid annihilera ces odeurs possibles.
IMPORTANT : si le cordon d'alimentation est endommagé, il doit être remplacé par un
professionnel qualifié afin d'éviter tout risque de blessure.
ATTENTION : d ébranchez l'appareil avant d'effectuer des travaux d'entretien ou de réparation.
Nettoyage de votre appareil
•Éteignez votre appareil, débranchez-le et retirez toutes les clayettes et supports.
•Nettoyez la surface intérieure de votre appareil avec de l’eau tiède et une solution de bicarbonate de
soude. La solution doit être faite d'environ 2 cuillères à soupe de bicarbonate de soude pour un litre
d’eau.
•Nettoyez les clayettes à l’aide d’une solution détergente douce.
•Essorez bien l’éponge ou le chiffon lorsque vous nettoyez les zones de contrôles et les parties
électriques.
•Nettoyez l’extérieure de votre cave à l’aide d’eau tiède et d’une solution détergente douce. Rincez
bien puis séchez avec un chiffon sec et doux
En cas de coupure de courant
La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2
heures n’affectera pas les températures de votre cave. Afin de protéger vos vins pendant les coupures de
courant, pensez à minimiser le nombre d’ouvertures de porte. Pour des coupures de courant de très
longue durée, prenez les mesures nécessaires pour protéger votre vin.
•Si l’appareil est débranché, éteint ou s’il y a une coupure de courant vous devez attendre de 3 à 5
minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce délai, le compresseur se
mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite).
•Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu’au moment du
redémarrage les températures choisies et celles affichées ne correspondent pas. Ceci est normal. Il
sera alors nécessaire d’attendre quelques heures avant que les températures retrouvent leur stabilité.
Si vous partez en vacances
•Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3
semaines.
•Longs séjours : si votre appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les
bouteilles et tous les accessoires, éteignez et débranchez l’appareil de la prise de courant. Nettoyez
et séchez soigneusement l’intérieur et l’extérieur de l’appareil. Laissez également la porte ouverte, en
la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moisissure.
Si vous devez déplacer votre cave à vin
•Débranchez votre cave avant toute opération.
•Enlevez toutes les bouteilles présentes dans la cuve et fixez les éléments mobiles.
•Pour éviter d’endommager les vis de mise à niveau des pieds, vissez-les à fond dans leur base.
•Fermez entièrement la porte.
•Déplacez l’appareil en position verticale de préférence ou notez à partir des inscriptions portées sur
l’emballage, le sens sur lequel peut être couché l’appareil. Protégez également votre appareil avec

15
une couverture ou un tissu similaire.
Économies d’énergie
•L’appareil doit être placé dans un local frais (mais au-dessus de +16°C), loin de toute source de
chaleur (autres appareils ménager) et d’une exposition directe au soleil.
•Le local où est placé l’appareil doit être ventilé. Ne couvrez jamais les aérations.
•N’ouvrez pas plus la porte que nécessaire.
6. PROBLEME ET CAUSE POSSIBLE
Vous pouvez résoudre de nombreux problèmes simples de votre cave de chambrage, en évitant de faire
appel à votre service après-vente. Essayez avec les suggestions ci-dessous.
PROBLEME CAUSE POSSIBLE
La cave ne démarre pas
•
La prise n’est pas branchée.
•Le bouton marche/arrêt est sur la position arrêt.
•Le fusible a sauté au niveau de votre installation
électrique.
La cave ne refroidit pas assez
•
Contrôlez la température choisie
•La température externe est au-delà de la
température d’application de la cave
•La porte de la cave est ouverte trop souvent
•La porte n’est pas bien fermée
•Le joint de la porte n’est pas étanche
Le compresseur démarre et s’arrête fréquemment
•
La température externe est trop élevée
•Une grosse quantité de bouteilles a été mise dans la
cave
•La porte de la cave est ouverte trop fréquemment
•La porte n’est pas bien fermée
•Le réglage n’a pas été fait correctement
•Le joint de la porte n’est pas étanche.
La lumière ne fonctionne pas
•
La prise n’est pas branchée
•Le fusible a sauté au niveau de votre installation
électrique
•Le LED est hors service/a grillé
•Le bouton de la lumière est sur arrêt
Vibrations
•
Contrôlez et assurez-vous que la cave soit bien au
niveau
La cave semble faire beaucoup de bruit
•
Le tableau de contrôle est en panne
•Un bruit qui ressemble à de l’eau qui circule est
produit par le gaz réfrigérant, ce qui est normal
•En fin de cycle du compresseur, il est possible
d’entendre un bruit d’eau qui circule
•Des contractions et des expansions des parois
internes peuvent provoquer des claquements
•La cave n’est pas à niveau
La porte ne se ferme pas bien
•
La cave n’est pas à niveau
•Le joint de la porte est sale ou abîmé
•Les clayettes ne sont pas bien positionnées
•Une partie du contenu empêche la porte de se
fermer

16
7. NVIRONN M NT
Ce produit est conforme à la Directive UE 2002/96/CE relative aux déchets d'équipements
électriques et électroniques (DEEE). En vous assurant que ce produit est éliminé
correctement, vous aiderez à prévenir les conséquences négatives potentielles pour
l'environnement et la santé humaine qui pourraient être dues à la manipulation inappropriée
des déchets de ce produit.
Le symbole de poubelle barrée apposé sur l’appareil indique que ce produit devra, à la fin de son cycle
de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un
centre de collecte sélective destiné aux appareils électriques et/ou électroniques ou bien, si vous achetez
un appareil équivalent, au revendeur de ce nouvel appareil.
L’utilisateur est responsable d’apporter l’appareil en fin de vie aux structures de collecte appropriées. Une
collecte sélective et adéquate visant à envoyer l’appareil inutilisé au recyclage, au traitement et à une
élimination compatible avec l’environnement, contribue à éviter les effets négatifs possibles sur
l’environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé.
Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s’adresser au
service local d’élimination des déchets ou bien au magasin où l’appareil a été acheté
8. AV RTISS M NT
Dans un souci d’amélioration constante de nos produits, nous nous réservons la possibilité de modifier
les caractéristiques techniques sans préavis.
Les garanties des produits de la marque AVINTAGE sont exclusivement énoncées par les distributeurs
que nous avons choisis. Aucun élément des présentes ne peut être interprété comme une garantie
supplémentaire.
La société CLIMADIFF ne peut être tenue responsable des erreurs ou des omissions techniques et de
rédaction dans les présentes.
Document non contractuel.

17
Before use, please read and follow the safety rules and operating instructions in this manual.
Firstly, we would like to thank you for purchasing an AVINTAG product and hope that this appliance
fully lives up to your expectations.
This appliance enables you to bring your bottles at room temperature or bring them to service
temperature (depending on the bottles) thanks to its wide adjustment range.
1. T CHNICAL DATA AND WIR DIAGRAM
Wine Cooler
Model No. AV22XI
Rated Voltage 220-240V
Rated Frequency 50Hz
Power 70W
Amperage 0.5A
Net Volume 54L
Power Consumption 0.381kW.h/24h
Energy Class A
Protection Type I
Climate Type N
Foaming Agent Cyclopentane
Net/Gross Weight 27/31 (kg)
Product Dimension
(W x D x H) 590 x 557 x 455 (mm)
Packed Dimension
(W x D x H) 640 x 640 x 510 (mm)
The nameplate attached to the inside or rear of the appliance (depending on the model) includes the
entire information specific to your appliance.
We recommend that you make a note of its serial number in this booklet prior to installation, so that
you can refer to it later (technical work, request for assistance, etc.).
Once the appliance is installed and loaded, access to it is not so easy.
CAUTION: no assistance can be provided without this information.
2. G N RAL SAF TY INSTRUCTIONS
Before you use your appliance for the first time, please read this user manual carefully. Store it
carefully so that you can refer to it in the future, if necessary. To reduce the risk of fire, electrical shock,
or injury when using your appliance, follow these basic precautions.
Generally speaking, your appliance must be maintained by a qualified professional.
For your safety and correct usage, before installing and first
using the appliance, read this user manual
carefully, including its hints and warnings. To avoid unnecessary mistakes and accidents or to avoid
damage to the appliance, it is important to make sure that all people using the appliance are thoroughly

18
familiar with its operation and safety features. Save these instructions and be sure that they remain
with the appliance if it is moved or sold, so that anyone using it throughout its life will be properly
informed on its usage and safetynotices. This will ensure optimum operation of the appliance.
For the safety of life and property and to avoid any risk of injury, keep the precautions of these user's
instructions as the manufacturer is not responsible for damages caused by omission.
This appliance is intended exclusively for domestic use and is intended for the storage of
special drink products at a storage temperature higher than that of a storage compartment for fresh
products. Under no circumstances is it intended to keep food products fresh.
Make sure that your electrical installation's voltage corresponds to that on the appliance’s
nameplate; the appliance must be connected to an approved, earthed system. Incorrect repairs or
connections can cause safety hazards. Have your electrical installation checked by a
professional, if you are in any doubt.
This unit must be correctly connected to an earthed socket for your protection. Do not cut off or
remove the earth wire on the mains cable supplied.
For safety reasons, do not use an electrical extension cable.
If your appliance is damaged (e.g. a major impact) or suffers harm (power surge due to lightning,
flood, fire), it may be dangerous to use. Disconnect the mains plug and have the appliance
checked by an approved professional repairer.
To prevent any danger, do not replace a damaged mains cable yourself. Contact your retailer, an
approved service center or professionalrepairer.
This appliance must be positioned such that the mains socket is accessible. Do not move the
appliance once it is full: you might distort its body beyond repair. The electrical parts must not be
directlyaccessible.
Keep children away from the appliance.
Do not use this appliance outdoors.
In the event that liquid is accidentally spilled (broken bottle, etc.) on electrical components
(motor, etc.), disconnect the mains plugimmediately.
To prevent any risk of fire, electrocution or injury, do not immerse the mains cable, plug or the
appliance itself in water or any other liquid. Do not handle the appliance with wet hands.
Keep the appliance away from any source of heat and out of directsunlight.
Do not allow the mains cable to hang from a table or be in contact with sharp edges or hot
surfaces.
Do not pull on the mains cable - take hold of the plug to disconnecttheappliance.
Ensure that the area where your appliance is positioned can support its weight when loaded (a 75 cl
bottle weighs approximately 1.3 kg). Your cellar must be placed on a flat surface. If you have to
position it on a rug or carpet, place a support underneath.
To prevent damaging the door gasket, make sure the door is fully open when pulling shelves out of the
rail compartment.

19
Safety of children and other vulnerable persons
•This appliance can be used by children aged from 8 years and above, and by persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in a safe way and understand the
hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall
not be made by children without supervision.
•Keep all packaging away from children as there is risk of suffocation.
•Risk of child entrapment. Child entrapment and suffocation are not problems of the past. Junked or
abandoned appliances are still dangerous, even if they will “just sit in the garage a few days”.
•If you are discarding the appliance, pull the plug out of the socket, cut the connection cable (as
close to the appliance as you can) and remove the door to prevent children playing from suffering
an electric shock or from closing themselves inside it.
•If this appliance, featuring a magnetic door seals, is to replace an older appliance having a spring
lock (latch) on the door or lid, be sure to make the spring lock unusable before you discard the old
appliance. This will prevent it from becoming a death trap for a child.
•Keep the appliance and its power cable out of reach of children less than 8 years old.
•Before you throw away your old wine cooler: take off the door. Leave the shelves in place so that
children may not easily climb inside.
General safety
WARNING — This appliance is intended to be used in household and similar applications such as
Staff kitchen areas in shops, offices and other working environments,
Farm houses and by clients in hotels, motels and other residential type environments,
Bed and breakfast type environments,
Catering and similar non-retail applications.
WARNING — To avoid a hazard due to instability of the appliance, it must be fixed in accordance with
the instructions.
WARNING — Do not store explosive substances such as aerosol cans with a flammable propellant in
this appliance, as they could leak or release fluids.
WARNING — If the supply cord is damaged, it must be replaced by the manufacturer, its service agent
or similarly qualified persons in order to avoid a hazard.
WARNING — Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of
obstruction and ensure that air can circulate, especially if the appliance is recessed into a wall.
WARNING — Do not use mechanical devices or other means to accelerate the defrosting process,
other than those recommended by the manufacturer.
WARNING — Do not damage the refrigerant circuit.
WARNING — Do not use electrical appliances inside the food storage compartments of the appliance,
unless they are of the type recommended by the manufacturer.
WARNING — The refrigerant and insulation blowing gas are flammable. When disposing of the
appliance, do so only at an authorized waste disposal center. Do not expose to flame.

20
WARNING — The refrigerant of these appliances is R600A, flammable and explosive articles should
not be put in or near the cabinet, to avoid the fire or explode caused.
Caution: risk of fire
If the refrigerant circuit should be damaged:
Avoid opening flames and sources of ignition.
Thoroughly ventilate the room in which the appliance is situated. It is dangerous to alter the
specifications or modify this product in any way.
Any damage to the cord may cause a short circuit, fire, and/or electric shock.
Electrical safety
•We decline any liability in respect of incidents caused by poor electrical installation.
•The power cord must not be lengthened. Do not use an extension cable, or adapter, or multi-way
socket.
•Make sure that the power plug is not crushed or damaged. A crushed or damaged power plug may
overheat and cause a fire.
•Make sure that you can access the main plug of the appliance.
•Do not pull the main cable.
•Ensure that the appliance is always electrically earthed.
•If the power plug socket is loose, do not insert the power plug. There is a risk of electric shock or
fire.
•You must not operate the appliance without the interior lighting lamp cover.
•Disconnect the appliance before replacing the lighting bulb.
•The cellar is only applied with power supply of single phase alternating current of 220~240V/50Hz.
If fluctuation of voltage in the district of user is so large that the voltage exceeds the above scope,
for safety sake, be sure to apply A.C. Automatic voltage regulator of more than 350W to the cellar.
The cellar must employ a special power socket instead of common one with other electric
appliances. Its plug must match the socket with ground wire.
•Do not attempt to replace a damaged power cable, contact your after-sales service.
•The power socket must be easily accessible but out of reach of children. In case of doubt, contact
your installation technician.
Daily use
•This appliance is intended to be used exclusively for the storage of wine.
•Do not store flammable gas or liquids in the appliance. There is a risk of an explosion.
•Do not operate any electrical appliances in the appliance (electric ice cream makers, mixers etc.).
•When unplugging always pull the plug from the mains socket and do not pull on the cable.
•Do not place hot items near the plastic components of this appliance.
•The appliance manufactures storage recommendations should be strictly adhered to. Refer to
relevant instructions for storage.
•Do not place the appliance in direct sunlight.
•Keep burning candles lamps and other items with naked flames away from the appliance so that do
