AVM FRITZ!Powerline 510E User manual

Manuale utente - Prodotto 1:
AVM FRITZ!Powerline 510E Edition International, Kit di 2
adattatori extender fino a 500 Mbit/s, 1x Fast Ethernet, Plug
and Play, Eco Mode, Interfaciia in Italiano
Manuale utente - Prodotto 2:
AVM FRITZ!Repeater 600 Edition International, Ripetitore -
Wi-Fi extender fino a 600 Mbit/s (2,4 GHz), Mesh, Access
Point, Interfaccia in italiano

5
Installation
and Operation
AVM GmbH, Alt-Moabit 95, D-10559 Berlin
Germany
en.avm.de
411340010
Diagnostics and Maintenance
The FRITZ!Powerlinie transfers diagnostics data to AVM,
which support AVM in further developing the product.
This allows you to benefit directly from optimizations
and FRITZ!OS updates. For more detailed informa-
tion, see the help in the user interface at http://fritz.
powerline.
Legal Notice
The licensing conditions are specified in the user
interface:
1. Open a web browser.
2. Enter http://fritz.powerline in the address field.
The FRITZ!Powerline user interface opens.
Click “Help / Legal Notice”.
Disposal
In accordance with the Electrical and Electronic
Equipment Act, the FRITZ!Powerline 510E Set
and cables may not be disposed with household waste.
Please bring these to your local collection points for
disposal.
Service
Service information and help can be found on our web-
site and in the social networks:
Service en.avm.de/service
Manual en.avm.de/service/manuals
Guide en.avm.de/guide
Downloads en.avm.de/nc/service/downloads
Support request en.avm.de/service/support-request/
your-support-request
Social networks

English .............................................. 4
Deutsch .............................................. 16
Español ............................................ 28
Français ............................................ 40
Italiano ............................................ 52
Nederlands ............................................ 64

Power plug
•Power supply
•Interface to the powerline
network
Status display
•Three LEDs show the
connection status
LAN port
•For connecting network
devices
Security
Security button
•Establish a secure powerline
connection (press briefly)
•Restore factory settings
(press for 10 to 15 seconds)
Security
Operate the FRITZ!Powerline
510E Set in dry places free
of dust and protected from
direct sunlight, and provide for
sufficient ventilation.
Connect the FRITZ!Powerline
510E Set to easily accessible
outlets.
The FRITZ!Powerline 510E Set
is intended for indoor use only.
Never let liquids get inside the
housing of the devices.
Do not open the
FRITZ!Powerline 510E Set.
Opening and/or repairing the
device can present a hazard.
Remove the FRITZ!Powerline
510E Set from the mains be-
fore cleaning. Clean the device
using a moist cloth.
Package Contents and Device Features
2 FRITZ!Powerline510E devices
2 LAN cables
Power
LAN
Powerline
Power
LAN
Powerline
4 5

This Is the FRITZ!Powerline510E Set
This quick introduction shows you the possibilities for deploying and operating
the FRITZ!Powerline510E Set. Comprehensive information is presented in the
PDF manual available on our website at en.avm.de/service.
With the FRITZ!Powerline510E Set you can transmit data over the electrical
wiring in your household at gigabit speeds. Via this connection your network
devices can conveniently exchange data, and can access your home network
and connect to your internet router.
To launch operation, insert the FRITZ!Powerline devices in any outlets and
connect them with your FRITZ!Box, your computer and other network devices
– that’s all.
With the AVM FRITZ!Powerline software you manage your powerline network
and can view detailed information about connections.
As the FRITZ!Powerline 510E Set is preconfigured and encrypted upon delivery,
it is ready for immediate use.
Have fun with your FRITZ!Powerline 510E!
Optimizing the Data Rate
A powerline network is influenced by many factors. With the following steps
you can contribute to an optimal data rate in your powerline network:
Insert powerline devices directly into wall outlets and avoid using
multi-outlet strips.
If you can’t avoid using multi-outlet strips:
–Use a multi-outlet strip without surge protection.
–Connect as few devices as possible to the multi-outlet strip.
–Insert your powerline device in the first socket, directly at the cable.
If you cannot avoid using a multi-outlet strip with surge protection, then
the surge protection should be located behind the powerline device.
The data rate in a powerline network drops for:
–a connection over multiple phases
–a connection has to pass through a junction box, a circuit breaker, a
dimmer or ballast units
–use of a power drill or a vacuum cleaner
Attempt to minimize these influences.
The quality of your powerline network can also be optimized using the AVM
FRITZ!Powerline software (see page 9).
76

Status Display
LED FRITZ!Powerline510E
on Has electrical power
flashing
slowly
Is on standby
offHas no electrical power
on the LAN port is in use
offNo LAN cable is connected or the device on the LAN
cable is switched off
on Is connected with the powerline network and ready for
data exchange
flashing Implementing security settings or restarting
offDid not detect any compatible powerline devices or did
not detect any devices that use the same network key
AVM FRITZ!Powerline
With the AVM FRITZ!Powerline software you manage your powerline network.
AVM FRITZ!Powerline offers you the following features:
Overview of all FRITZ!Powerline devices and powerline devices from other
manufacturers that combine to make up your powerline network
The connection data of your powerline devices
You see whether the powerline network is encrypted securely
You can switch the LEDs of your FRITZ!Powerline devices on and off
You can perform an update of the device software (firmware) for your
FRITZ!Powerline devices
For a free download of AVM Powerline, go to
en.avm.de/service/fritzpowerline/software-for-fritzpowerline.
8 9

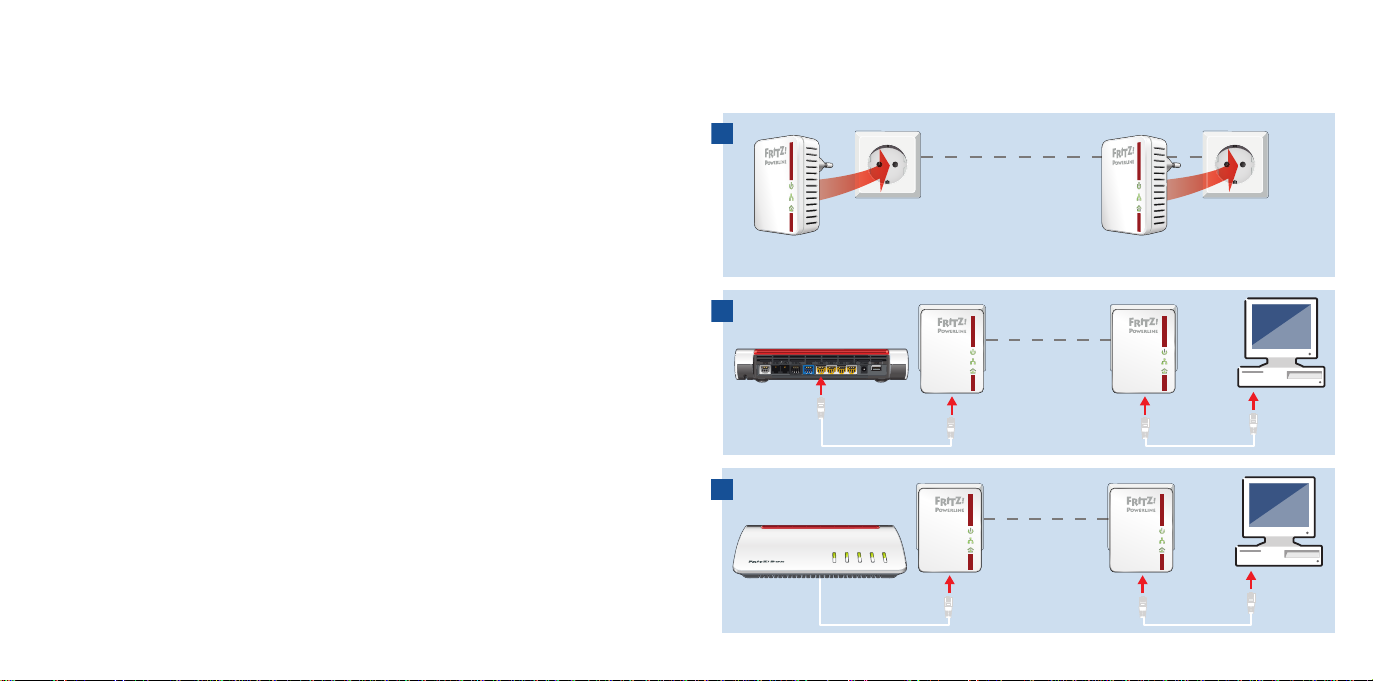

Setting Up the Powerline Network
1. Plug two FRITZ!Powerline 510E devices into any outlets in your home.
2. Connect your FRITZ!Box to one FRITZ!Powerline 510E, and your computers
or other network devices to the second FRITZ!Powerline 510E using the
LAN cables.
3. The powerline network is established, automatically encrypted, and can be
used immediately.
1
2
Electrical wiring
Electrical wiring
FRITZ!Powerline 510E
FRITZ!Powerline 510E
USBPowerLAN 4LAN 3LAN 2LAN 1WANFONS0 FON2
F
FON1DSL
LAN
3
Power
LAN
Powerline
LAN
Power
LAN
Powerline
Power/ DSL
WLAN
Fon/DECT
Connect/WPS
Info
LAN
Power
Powerline
LAN
Power
Powerline
Electrical wiring
LAN LAN
LAN
Power
Powerline
LAN
Power
Powerline
10 11

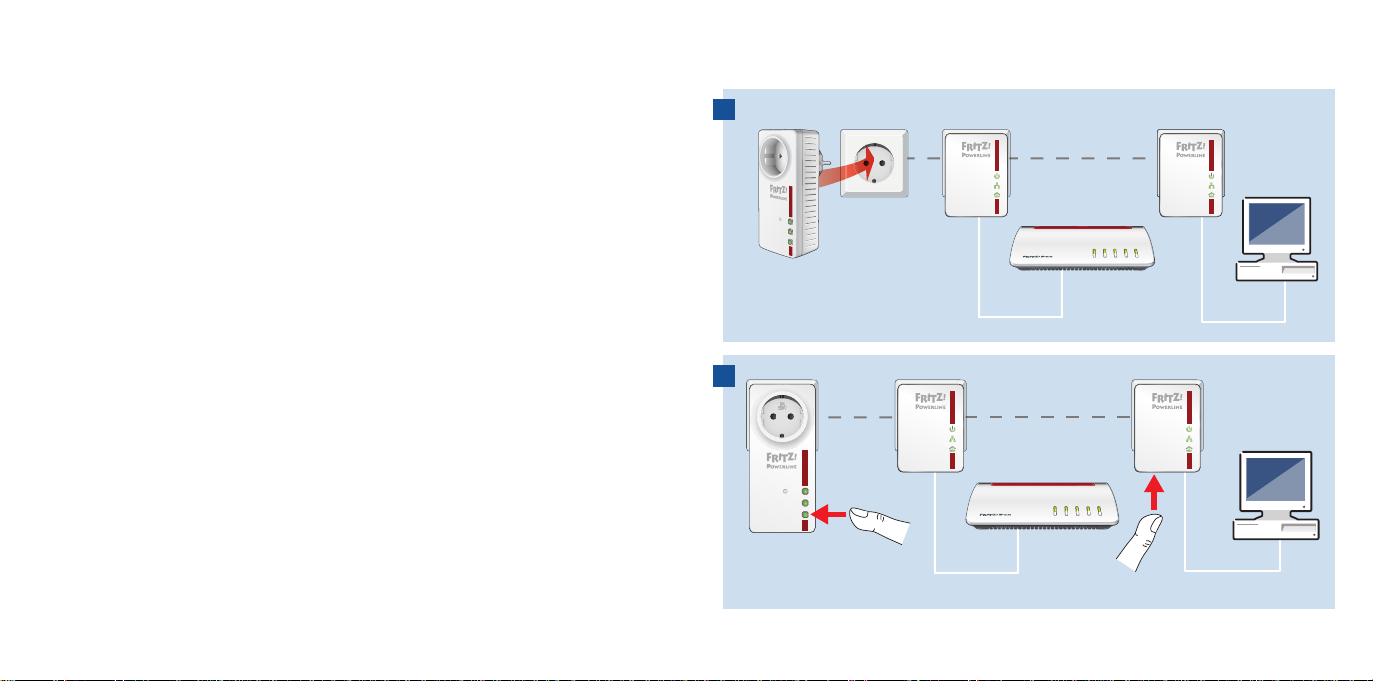

Expanding the Powerline Network
1. Plug the new powerline device that is to expand the network into an elec-
trical outlet.
2. The connect button on the new powerline device for one second to set up a
new connection (see the documentation of the new powerline device).
Within two minutes:
Press the “Security” button on a FRITZ!Powerline 510E in the existing
powerline network and hold it down for one second.
3. The new powerline device is connected with the powerline network and
can be used immediately.
1
2
Electrical wiring
LAN
Power
Powerline
Power/DSL
WLAN
Fon/DECT
Connect/WPS
Info
LAN
Power
Powerline
Electrical wiring
On/Off
WLAN•WPS
Powerline•Security
LAN
LAN
LAN LAN
for instance,
FRITZ!Powerline 546E
Power/DSL
WLAN
Fon/DECT
Connect/WPS
Info
On/Off
WLAN•WPS
Powerline •Security
LAN
Power
Powerline
LAN
Power
Powerline
12 13

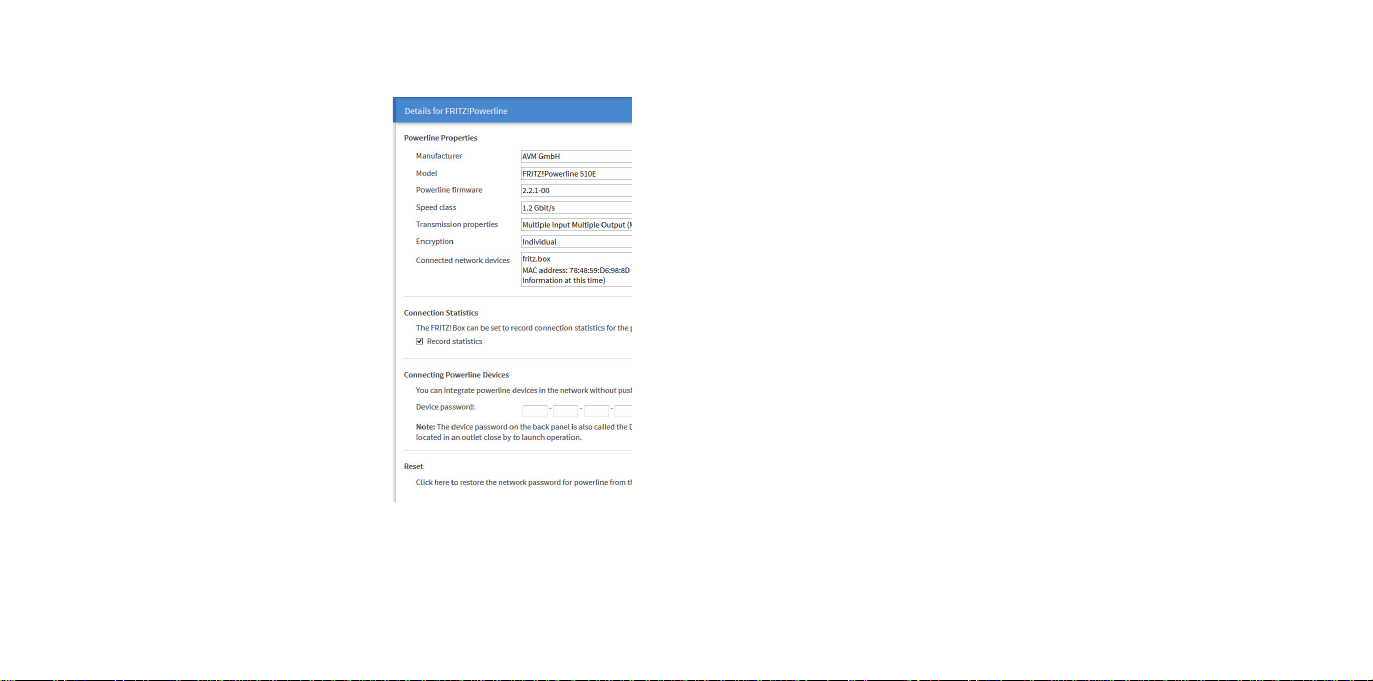

FRITZ!Powerline in Your FRITZ!Box
FRITZ!Powerline 510E and other power-
line adapters in your home network are
displayed in the FRITZ!Box user interface
(under “Home Network / Home Network
Overview”).
In the details of FRITZ!Powerline 510E
you receive a variety of information about
the device and can configure the follow-
ing settings for the FRITZ!Powerline 510E.
Perform update of the device soft-
ware (firmware)
Enable Green mode (save power)
Switch offLEDs
You can also integrate powerline devices
into the powerline network by simply en-
tering the device password, without using
the buttons.
Height 68mm x width 58mm x
depth 31mm
230V, 50Hz A/C
0°C to +40°C
Average power consumption:
ca. 2 W
Power consumption on standby:
ca. 0.5 W
Weight: approx. 75g
Expands your home network
using the wiring in your house
Powerline transmission at up to
500Mbit/s (gross) in the home
network for HD video, music,
photos, NAS links, surfing, and
gaming
Fast Ethernet (100Mbit/s) for
connecting computer, smart TV,
Blu-ray, sound system and game
consoles
Powerline connection at the push
of a button: secure encryption
with AES 128-bit
Compatible with IEEEP1901
Compatible with 200 Mbit/s,
500 Mbit/s and 1200 Mbit/s pow-
erline devices
Update (firmware) with the AVM
FRITZ!Powerline software
Technical Specifications
Declaration of CE Conformity
AVM declares herewith that FRITZ!Powerline 510E is compliant with the
basic requirements and the relevant rules in directives 2014/30/EU or
2014/35/EU, 2009/125/EC and 2011/65/EU.
The declaration of CE conformity is available at http://en.avm.de/ce.
14 15

Lieferumfang und Gerätemerkmale
Stromstecker
•Stromversorgung
•Schnittstelle zum Powerline-
Netzwerk
Statusanzeige
•drei Leuchtdioden zeigen den
Verbindungsstatus
LAN-Buchse
•Anschluss von
Netzwerkgeräten
Security
Taste „Security"
•Powerline-Verbindung sicher
herstellen (kurz drücken)
•Werkseinstellungen
herstellen (10 bis 15
Sekunden lang drücken)
2 FRITZ!Powerline-Geräte510E
Sicherheit
Betreiben Sie
FRITZ!Powerline510E Set an
trockenen und staubfreien Orten
ohne direkte Sonneneinstrahlung
und sorgen Sie für ausreichende
Belüftung.
Schließen Sie
FRITZ!Powerline510E Set an
leicht erreichbare Steckdosen an.
FRITZ!Powerline510E Set ist
für die Verwendung in Gebäuden
vorgesehen. Es dürfen keine
Flüssigkeiten in das Innere der
Geräte eindringen.
Öffnen Sie FRITZ!Powerline510E
Set nicht. Durch Öffnen und/oder
unsachgemäße Reparaturen kön-
nen Sie sich in Gefahr bringen.
Trennen Sie
FRITZ!Powerline510E Set vor
der Reinigung vom Stromnetz.
Verwenden Sie für die Reinigung
ein feuchtes Tuch.
2 LAN-Kabel
Power
LAN
Powerline
Power
LAN
Powerline
16 17

Das ist FRITZ!Powerline510E Set
Dieser Schnelleinstieg zeigt Ihnen die Einsatz- und Bedienmöglichkeiten von
FRITZ!Powerline510E Set. Umfassende Informationen finden Sie im PDF-
Handbuch auf unserer Internetseite avm.de/service.
Mit FRITZ!Powerline510E Set können Sie Daten über die Stromleitung in
Ihrem Haushalt übertragen. Ihre Netzwerkgeräte können über diese Verbin-
dung Daten tauschen und erhalten Zugang zu Ihrem Heimnetz und die Verbin-
dung zum Internetrouter.
Für die Inbetriebnahme stecken Sie die FRITZ!Powerline-Geräte in beliebige
Steckdosen und verbinden sie mit Ihrer FRITZ!Box, Ihrem Computer und wei-
teren Netzwerkgeräten – fertig.
Mit dem Programm AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk
verwalten und detaillierte Verbindungsinformationen abrufen.
FRITZ!Powerline510E Set ist ab Werk voreingestellt und verschlüsselt und
kann sofort verwendet werden.
Viel Spaß mit FRITZ!Powerline510E!
Die Datenrate optimieren
Ein Powerline-Netzwerk wird durch viele Faktoren beeinflusst. Mit folgenden
Schritten können Sie zu einer guten Datenrate in Ihrem Powerline-Netzwerk
beitragen:
Stecken Sie Powerline-Geräte direkt in Wandsteckdosen und vermeiden
Sie den Einsatz von Mehrfachsteckdosen.
Wenn sich der Einsatz einer Mehrfachsteckdose nicht vermeiden lässt:
–Verwenden Sie eine Mehrfachsteckdose ohne Überspannungsschutz.
–Schließen Sie möglichst wenige Geräte an der Mehrfachsteckdose an.
–Stecken Sie Ihr Powerline-Gerät in den vorderen Steckplatz direkt am
Kabel.
Wenn sich der Einsatz einer Mehrfachsteckdose mit Überspannungsschutz
nicht vermeiden lässt, sollte sich der Überspannungsschutz hinter dem
Powerline-Gerät befinden.
Die Datenrate im Powerline-Netzwerk sinkt bei:
–einer Verbindung über mehrere Phasen
–einer Verbindung über eine Verteilerdose, über einen FI-Schutzschal-
ter, einen Dimmer oder Vorschaltgeräte
–Einsatz einer Bohrmaschine oder eines Staubsaugers.
Versuchen Sie, diese Einflüsse zu minimieren.
Optimieren Sie die Qualität Ihres Powerline-Netzwerks mit dem Pro-
gramm AVM FRITZ!Powerline (siehe Seite 21).
1918

Zustandsanzeige
Leuchtdiode FRITZ!Powerline510E
leuchtet Wird mit Strom versorgt
blinkt
langsam
Ist im Stand-by
aus Wird nicht mit Strom versorgt
leuchtet Der LAN-Anschluss ist belegt
aus Es ist kein LAN-Kabel angeschlossen oder das Gerät
am LAN-Kabel ist ausgeschaltet
leuchtet Ist mit dem Powerline-Netzwerk verbunden und für den
Datenaustausch bereit
blinkt Macht Sicherheitseinstellungen oder einen Neustart
aus Hat keine kompatiblen Powerline-Geräte erkannt oder
keine Geräte erkannt, die den selben Netzwerkschlüssel
verwenden
AVM FRITZ!Powerline
Mit dem Programm AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk
verwalten. AVM FRITZ!Powerline bietet Ihnen folgende Funktionen:
Übersicht aller FRITZ!Powerline-Geräte und Powerline-Geräte anderer
Hersteller, die zusammen Ihr Powerline-Netzwerk bilden
Verbindungsdaten der Powerline-Geräte
Sie sehen, ob das Powerline-Netzwerk sicher verschlüsselt ist
Sie können die Leuchtdioden Ihrer FRITZ!Powerline-Geräte an- und aus-
schalten
Sie können ein Update der Gerätesoftware (Firmware) Ihrer
FRITZ!Powerline-Geräte durchführen
AVM FRITZ!Powerline können Sie unter avm.de/powerline kostenfrei herun-
terladen.
20 21

Das Powerline-Netzwerk aufbauen
1. Stecken Sie die zwei FRITZ!Powerline-Geräte in beliebige Steckdosen
Ihres Haushalts.
2. Schließen Sie Ihre FRITZ!Box mit dem LAN-Kabel an einen FRITZ!Powerli-
ne 510E und Ihren Computer oder andere Netzwerkgeräte an den zweiten
FRITZ!Powerline 510E an.
3. Das Powerline-Netzwerk wird hergestellt, ist automatisch verschlüsselt
und kann sofort verwendet werden.
1
2
Stromleitung
Stromleitung
FRITZ!Powerline 510E
FRITZ!Powerline 510E
USBPowerLAN 4LAN 3LAN 2LAN 1WANFONS0 FON2
F
FON1DSL
LAN
3
Power
LAN
Powerline
LAN
Power
LAN
Powerline
Power/ DSL
WLAN
Fon/DECT
Connect/WPS
Info
LAN
Power
Powerline
LAN
Power
Powerline
Stromleitung
LAN LAN
LAN
Power
Powerline
LAN
Power
Powerline
22 23

Das Powerline-Netzwerk erweitern
1. Stecken Sie das neue Powerline-Gerät, das Ihr Netzwerk erweitern soll, in
eine Steckdose.
2. Drücken Sie eine Sekunde lang auf die Verbindungstaste des neuen
Powerline-Geräts, um eine neue Verbindung aufzubauen (siehe Dokumen-
tation des neuen Powerline-Geräts).
Innerhalb von 2Minuten:
Drücken Sie an einem FRITZ!Powerline 510E im bestehenden Powerline-
Netzwerk eine Sekunde lang auf die Taste „Security“.
3. Das neue Powerline-Gerät ist mit dem Powerline-Netzwerk verbunden
und kann sofort verwendet werden.
1
2
On/Off
WLAN•WPS
Powerline •Security
Stromleitung
LAN
Power
Powerline
Power/DSL
WLAN
Fon/DECT
Connect/WPS
Info
LAN
Power
Powerline
Stromleitung
On/Off
WLAN•WPS
Powerline•Security
LAN
LAN
LAN LAN
z. B. FRITZ!Powerline 546E
LAN
Power
Powerline
Power/DSL
WLAN
Fon/DECT
Connect/WPS
Info
LAN
Power
Powerline
24 25

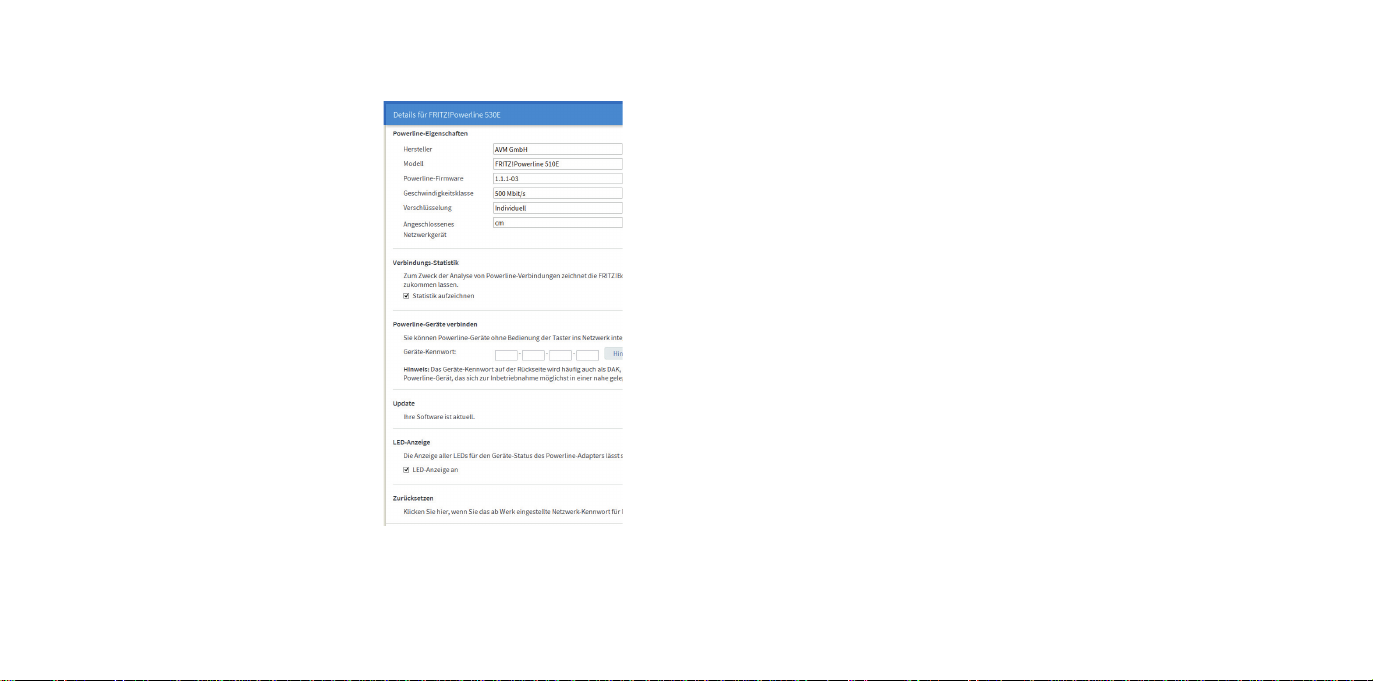

FRITZ!Powerline in Ihrer FRITZ!Box
FRITZ!Powerline 510E und andere
Powerline-Geräte in Ihrem Heimnetz
werden in der Benutzeroberfläche der
FRITZ!Box angezeigt (unter „Heimnetz /
Heimnetzübersicht“).
In den Details von FRITZ!Powerline 510E
erhalten Sie verschiedene Informatio-
nen zum Gerät und Sie können folgende
Einstellungen für FRITZ!Powerline 510E
vornehmen:
Update der Gerätesoftware (Firm-
ware) durchführen
Green Mode (Strom sparen)
aktivieren
Leuchtdioden (LEDs) ausschalten
Außerdem können Sie Powerline-
Geräte durch Eingabe des Geräte-
Kennworts und ohne Bedienung
der Tasten ins Powerline-Netzwerk
einbinden.
Höhe 68mm x Breite 58mm x
Tiefe 31mm
230V, 50Hz A/C
0°C bis +40°C
Durchschnittliche Wirkleistung:
ca. 2W
Wirkleistung im Stand-by:
ca. 0,5W
Gewicht: ca. 75g
Erweitert Ihr Heimnetz über die
Stromleitung in Ihrem Haushalt
Powerline-Übertragung bis zu
500MBit/s (brutto) im Heimnetz
für HD-Video, Musik, Fotos, NAS-
Anbindung, Surfen und Gaming
Fast Ethernet (100MBit/s) für
den Anschluss von Computer,
Smart-TV, Blu-ray, HiFi und
Spielekonsole
Powerline-Verbindung per
Tastendruck: sicher verschlüsselt
mit AES-128-Bit
Kompatibel mit IEEEP1901
Kompatibel mit Powerline-
Geräten der 200-, 500- und
1200-MBit/s-Klasse
Update (Firmware) mit dem Pro-
gramm AVM FRITZ!Powerline
Technische Daten
CE-Konformitätserklärung
Hiermit erklärt AVM, dass sich FRITZ!Powerline 510E in Übereinstim-
mung mit den grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG sowie
2011/65/EU befindet.
Die CE-Konformitätserklärung finden Sie in englischer Sprache unter der
Adresse http://en.avm.de/ce.
26 27

Seguridad
Utilice el kit FRITZ!Powerline 510E
Set en un lugar seco y libre de polvo,
donde no reciba la luz directa del
sol y asegúrese de que haya ventila-
ción suficiente.
Conecte el kit FRITZ!Powerline 510E
Set a tomas de corriente cercanas.
El kit FRITZ!Powerline 510E Set han
sido diseñado para la utilización en
el interior de edificios. No permita
que entre ningún tipo de líquido al
interior de los dispositivos.
¡No abra el armazón del kit
FRITZ!Powerline 510E Set! El abrir-
lo y/o la manipulación por parte de
personal no especializado puede
poner en peligro a los usuarios.
Si desea limpiar el kit
FRITZ!Powerline 510E Set,
desconéctelo primero de la
alimentación eléctrica. Para la
limpieza utilice un paño húmedo.
Conector de alimentación
•Conexión a la red eléctrica.
•Conexión a la red PLC.
•
Visualización del estado:
•3 Iedes muestran el estado de
la conexión.
Puerto de conexión LAN:
•Para conectar dispositivos
de red.
Security
Botón “Security”:
•Para establecer una conexión
segura a través de PLC
(presionar brevemente).
•Para restaurar la
configuración de fábrica
(presionar 10 a 15 segundos).
Embalaje y características del dispositivo
2 dispositivos FRITZ!Powerline510E
2 cables LAN
Power
LAN
Powerline
Power
LAN
Powerline
28 29

Este es el kit FRITZ!Powerline510E Set
En esta guía rápida se indica cómo usar y manejar el kit FRITZ!Powerline
510E Set. Si desea mayor Información y especificaciones técnicas, consulte el
manual en inglés en formato PDF en nuestro sitio web es.avm.de/servicio.
Con FRITZ!Powerline510E se podrán transmitir datos a través de la red eléc-
trica de su hogar. Sus dispositivos de red podrán intercambiar datos cómoda-
mente a través de esta conexión y además tendrán acceso a su red doméstica
y una conexión al router de Internet.
Para empezar a trabajar conecte los dispositivos FRITZ!Powerline a una toma
de corriente y luego conecte FRITZ!Box, el ordenador y/u otros dispositivos de
red y ¡listo!
A través del programa FRITZ!Powerline de AVM tendrá una vista general de la
red PLC y podrá visualizar información detallada acerca de la conexión.
En el kit completo FRITZ!Powerline 510E Set ya se ha configurado de fábrica
el cifrado y podrá ser utilizado inmediatamente.
¡Esperamos que aproveche al máximo FRITZ!Powerline 510E!
Mejorar la velocidad de transmisión
El funcionamiento de la red PLC depende de muchos factores. Con los siguien-
tes pasos podrá mejorar la velocidad de transmisión de datos en su red PLC.
Conecte los dispositivos PLC directamente a la toma de corriente y evite el
uso de regletas de enchufes.
Si no puede evitar el uso de regletas de enchufes:
–Utilice una regleta sin protección contra sobretensiones.
–Conecte pocos dispositivos en la regleta.
–Conecte el dispositivo PLC en la primera toma de la regleta, es decir, la
más cercana al cable.
Si no se puede evitar el uso de regletas con protección contra sobretensio-
nes, entonces esta protección debe estar ubicada detrás del
dispositivo PLC.
La velocidad de transmisión en la red PLC disminuye si:
–Hay una conexión a través de varias fases.
–En una conexión a través de una caja de conexiones, un interruptor del
circuito de fallos de conexión a tierra, un atenuador o balastos
–Si se está utilizando una taladrora o aspiradoras.
Trate de minimizar este tipo de situaciones ya que pueden tener efectos
negativos en la transmisión.
Con ayuda del programa AVM FRITZ!Powerline podrá mejorar la calidad de
su red PLC (ver página 33).
3130

AVM FRITZ!Powerline
Podrá manejar la red PLC con ayuda del programa FRITZ!Powerline de AVM.
AVM FRITZ!Powerline le ofrece las siguientes funciones:
Vista general de todos los adaptadores FRITZ!Powerline, así como de los
dispositivos de otros fabricantes que haya conectado a su red PLC.
Datos de conexión de los dispositivos PLC.
Podrá ver si la red PLC está protegida o no.
Podrá encender o apagar los indicadores led de los adaptadores
FRITZ!Powerline.
Podrá actualizar el software (firmware) de sus adaptadores FRITZ!Power-
line.
Podrá descargar gratuitamente el programa AVM FRITZ!Powerline (en inglés)
en Internet en.avm.de/service/fritzpowerline/software-for-fritzpowerline.
Indicación del estado
Ledes FRITZ!Powerline510E
brilla Está conectado a la alimentación de corriente.
parpadea
lentamente
Está en modo de hibernación.
inactivo No está conectado a la alimentación de corriente
brilla El puerto LAN está ocupado.
inactivo No se ha conectado un cable LAN o el dispositivo
conectado vía LAN está apagado.
brilla Se ha conectado a la red PLC y está listo para el
intercambio de datos.
parpadea Se está ajustando la configuración de seguridad o
reiniciando.
inactivo No ha encontrado o reconocido un dispositivos PLC
compatibles, que utilice la misma clave de red.
nternet
en.avm.de/service/fritzpowerline/software for fritzpowerlin
32 33

Configuración de la red PLC
1. Conecte los dos dispositivos FRITZ!Powerline 510E en cualquier toma de
corriente de su casa.
2. Conecte su FRITZ!Box con un cable LAN a uno de los adaptadores
FRITZ!Powerline 510E y su ordenador u otros dispositivos de red al otro
adaptador FRITZ!Powerline 510E.
2. Se establecerá la red PLC, que ya está protegida de fábrica y que podrá ser
utilizada inmediatamente.
1
2
Corriente eléctrica
FRITZ!Powerline 510E
FRITZ!Powerline 510E
USBPowerLAN 4LAN 3LAN 2LAN 1WANFONS0 FON2
F
FON1DSL
LAN
3
Power
LAN
Powerline
LAN
Power
LAN
Powerline
Power/ DSL
WLAN
Fon/DECT
Connect/WPS
Info
LAN
Power
Powerline
LAN
Power
Powerline
LAN LAN
LAN
Power
Powerline
LAN
Power
Powerline
Corriente eléctrica
Corriente eléctrica
34 35

Ampliar la red PLC
1. Conecte el nuevo dispositivo PLC, a través del que desea ampliar la red, a
una toma de corriente.
2. Mantenga pulsado el botón de conexión del nuevo dispositivo PLC durante
un segundo para establecer una nueva conexión (consulte la documentaci-
ón del nuevo dispositivo PLC).
En los siguientes 2 minutos: presione el botón “Security” en el
FRITZ!Powerline 510E que hace parte ya de la red PLC durante un se-
gundo.
3. El nuevo dispositivo PLC está conectado a la red PLC y puede utilizarse
inmediatamente.
1
2
On/Off
WLAN•WPS
Powerline •Security
Corriente eléctrica
LAN
Power
Powerline
Power/DSL
WLAN
Fon/DECT
Connect/WPS
Info
LAN
Power
Powerline
LAN
Power
Powerline
Corriente eléctrica
On/Off
WLAN•WPS
Powerline•Security
LANLAN
LAN LAN
P.ej. FRITZ!Powerline 546E
LAN
Power
Powerline
Power/DSL
WLAN
Fon/DECT
Connect/WPS
Info
36 37
