Ayce PL822CH User guide

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG |
TRADUCTION DE LA NOTICE ORIGINALE | TRADUZIONE
DELLE ISTRUZIONI ORIGINALI | ORIGINAL INSTRUCTION
MANUAL
720W ELEKTROHOBEL
720W PIALLETTO
720W RABOT
720W PLANER

2
1
3
4
5
7
6
9
10
11
8
8Staubbeutel
9Staubauslasswahlhebel
10 Tiefenanschlag
11 Feststellschraube für
Tiefenanschlag

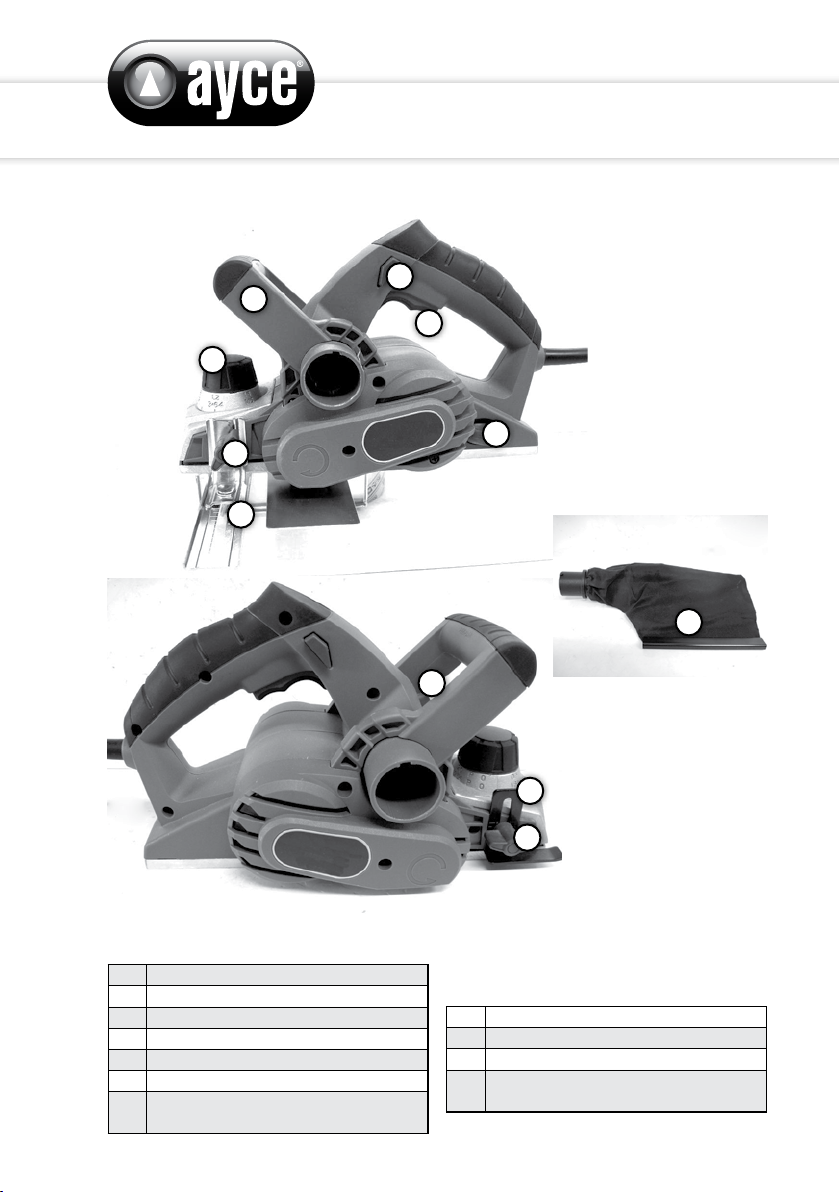

LISTE DER HAUPTTEILE
1Einstellknopf für die Schnitttiefe
2Zusätzlicher Handgriff
3Sicherheitsschalter
4Ein-/Aus-Schalter
5 Schraubenschlüssel
6Parallelanschlag
7Feststellschraube für
Parallelanschlag

DE
TECHNISCHE DATEN
Elektrohobel
Modell PL822CH
Nennspannung 230-240V~ 50 Hz
Nennleistung 720 W
Leerlaufdrehzahl 17000/min
Max. Hobeltiefe 2 mm
Max. Hobelbreite 82 mm
Falztiefe 0-8 mm
SchalldruckLpA (KpA=3dB(A)) 95 dB(A)
SchalldruckLwA (KwA=3dB(A)) 106 dB(A)
Schwingungsemissionswert ah(K=1,5m/s2)5,6 m/s2
Lieferumfang
Im Lieferumfang enthalten sind:
• Hobe 1 Stck.
• Parallelanschlag 1 Stck.
• Staubbeutel 1 Stck.
• Schraubenschlüssel für Messerwechsel 1 Stck.
• Bedienungsanleitung 1 Stck.
WICHTIGE INFORMATIONEN
WARNUNG
!
ayce Power Tool behält sich das Recht vor, jederzeit und ohne
Vorankündigung Änderungen und Verbesserungen am Design dieses
Geräts vorzunehmen.
02 | 03

VERWENDUNG
Dieses Gerät ist für das Glätten von Holzmaterialien wie Balken und Brettern
vorgesehen.
BESONDERE SICHERHEITSHINWEISE
1. Warten Sie, bis die Messerwelle zum Stillstand gekommen ist, bevor Sie das
Gerät ablegen. Anderenfalls ist es möglich, dass das Gerät unkontrollierte
Bewegungen ausführt, was wiederum schwere Verletzungen zur Folge haben
kann.
2. Halten Sie das Elektrogerät nur an den isolierten Griffflächen für den
Fall, dass es in sein eigenes Netzkabel schneidet. Beim Schneiden in ein
stromführendes Kabel können freiliegende Metallflächen des Elektrogeräts
ebenfalls stromführend werden, wodurch die Gefahr eines Stromschlags
besteht.
3. Rollen Sie Kabeltrommeln völlig aus, um eine mögliche Überhitzung zu
vermeiden.
4. Wenn Sie ein Verlängerungskabel benötigen, müssen Sie darauf achten, dass
der Amperewert des Kabels für Ihr Elektrogerät geeignet ist und sich das
Kabel in einem sicheren elektrischen Zustand befindet.
5. Stellen Sie sicher, dass Ihre Netzspannung dem Spannungswert des
Elektrogeräts entspricht.
6. Nach längeren Arbeitszeiten können externe Metallkomponenten und
Zubehör heiss sein.
7. Verwenden Sie Klemmen oder andere geeignete Spannvorrichtungen zum
Einspannen des Werkstücks auf einer stabilen Werkbank o.ä. Halten Sie
das Werkstück nicht in der Hand oder am Körper, da dies keine Stabilität
gewährleistet und zu Verletzungen führen kann.
8. Üben Sie nicht zu viel Druck auf den Hobel aus. Lassen Sie das Gerät
die Arbeit machen. Wenn zu viel Druck ausgeübt wird, reduziert sich die
Drehzahl, was zu einem unsauberen Hobelergebnis führt. Zudem kann der
Motor beschädigt werden.
9. Verwenden Sie, soweit möglich, immer eine Staubabsaugung.
10. Der Arbeitsbereich sollte stets frei von Lappen, Tüchern, Kabeln, Schnüren
und dergleichen sein.
11. Entfernen Sie alle Nägel, Schrauben usw. aus dem Werkstück. Durch
Schneiden in einen Nagel oder andere Fremdkörper ist es möglich, dass die
Messer und das Gerät beschädigt werden. Zudem kann dadurch auch ein
Sicherheitsrisiko bestehen.
12. Seien Sie beim Umgang mit den Messern äusserst vorsichtig.
13. Achten Sie darauf, dass die Messerhalteschrauben fest angezogen sind.

DE
14. Tragen Sie stets Augen- und Gehörschutz sowie eine Atemschutzmaske.
15. Halten Sie das Gerät fest mit beiden Händen.
16. Halten Sie die Hände von rotierenden Teilen fern.
17. Lassen Sie das Gerät eine Zeit lang laufen, bevor Sie damit ein Werkstück
bearbeiten. Achten Sie auf Vibrationen oder Unwuchten, was ein Hinweis auf
falsch eingebaute oder falsch gewählte Messer sein kann.
18. Stellen Sie sicher, dass die Messer nicht in Kontakt mit dem Werkstück sind,
wenn Sie das Gerät einschalten.
19. Warten Sie, bis die Messerwelle ihre volle Drehzahl erreicht hat, bevor Sie mit
dem Hobeln beginnen.
20. Schalten Sie das Gerät immer aus und warten Sie stets, bis die Messerwelle
zum Stillstand gekommen ist, bevor Sie Einstellungen am Gerät vornehmen.
21. Halten Sie niemals einen Finger in den Spanauswurf. Der Spanauswurf kann
verstopfen, wenn Sie feuchtes Holz bearbeiten. Entfernen Sie die Späne mit
einem Stecken, aber nur nachdem das Gerät ausgeschaltet und das Netzkabel
abgezogen worden ist.
22. Lassen Sie das Gerät nicht unbeaufsichtigt laufen. Halten Sie das Gerät stets
mit beiden Händen.
23. Schalten Sie das Gerät nach Beendigen der Arbeit aus und legen Sie es so
auf einem Holzblock ab, dass die vordere Hobelsohle nach oben zeigt und die
Messer nicht in Kontakt mit anderen Gegenständen kommen.
24. Wechseln Sie stets beide Klingen gleichzeitig aus, um eine Unwucht der
Messerwelle zu vermeiden, was zu Vibrationen führen und die Lebensdauer
der Messer und des Geräts verkürzen kann.
RESTRISIKEN
Selbst wenn das Gerät wie beschrieben verwendet wird, sind eventuell verbleibende
Restrisiken nicht auszuschliessen. Die folgenden Risiken können sich aufgrund der
Konstruktions- und Funktionsweise des Geräts ergeben:
• Gehörschäden, wenn kein entsprechender Gehörschutz getragen wird.
• Kontakt mit den Messern.
• Greifen auf die Unterseite des Geräts, während dieses läuft, und Berühren der
Messer.
• Rückstoss des Werkstücks oder durch Teile des Werkstücks.
• Messerbruch.
• Herausschleudern von Messersplittern.
• Hand-Arm-Vibrationssyndrom bei unsachgemässem Gebrauch.
04 | 05

ALLGEMEINE SICHERHEITSHINWEISE ZUR VERWENDUNG
DES GERÄTS
WARNUNG
!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Die
Nichtbeachtung von Sicherheitshinweisen und Anweisungen kann
einen Stromschlag, Brand und/oder schwere Verletzungen
verursachen.
BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR
ZUKÜNFTIGE FRAGEN AUF.
Der Begriff „Elektrowerkzeug“ in den Sicherheitshinweisen bezieht sich auf
Ihr netzbetriebenes (kabelgebundenes) bzw. akkubetriebenes (kabelloses)
Elektrowerkzeug.
1. Arbeitsplatzsicherheit
a) Achten Sie darauf, dass der Arbeitsbereich stets sauber und gut beleuchtet
ist. Unübersichtliche und dunkle Arbeitsbereiche sind oftmals die Ursache für
Unfälle.
b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten
Umgebungen, z.B. in der Nähe entflammbarer Flüssigkeiten, Gase oder
Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Rauch entzünden
können.
c) Halten Sie Kinder und Zuschauer beim Einsatz von Elektrogeräten auf
Abstand. Ablenkungen können dazu führen, dass Sie die Kontrolle über das
Gerät verlieren.
2. Elektrische Sicherheit
a) Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen.
Nehmen Sie niemals Änderungen am Netzstecker vor. Verwenden
Sie schutzgeerdete Elektrowerkzeuge niemals mit Adaptersteckern.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines
elektrischen Schlags.
b) Vermeiden Sie jeglichen Körperkontakt mit geerdeten Oberflächen wie
Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes
Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.
c) Setzen Sie Elektrowerkzeuge weder Regen noch Nässe aus. In ein
Elektrowerkzeug eindringendes Wasser erhöht das Risiko eines elektrischen
Schlags.
d) Zweckentfremden Sie das Kabel nicht. Verwenden Sie das Kabel unter
keinen Umständen zum Tragen oder Aufhängen des Elektrowerkzeugs
oder zum Herausziehen des Netzsteckers aus der Steckdose. Halten Sie
das Kabel von Hitze, Schmiermitteln, scharfen Kanten und beweglichen

DE
Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlags.
e) Verwenden Sie bei Einsatz eines Elektrowerkzeugs im Freien nur für den
Aussenbereich geeignete Verlängerungskabel. Die Verwendung eines
für den Aussenbereich geeigneten Kabels verringert das Risiko eines
elektrischen Schlags.
f) Wenn die Nutzung des Elektrowerkzeugs in feuchter Umgebung
unvermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der
Einsatz eines Fehlerstromschutzschalters verringert das Risiko eines
elektrischen Schlags.
3. Sicherheit von Personen
a) Seien Sie beim Umgang mit Elektrowerkzeugen achtsam, achten Sie auf
Ihre Tätigkeiten und gehen Sie mit Vernunft an die vorgesehene Arbeit.
Verwenden Sie Elektrowerkzeuge nicht, wenn Sie müde sind bzw. unter
dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment
der Unachtsamkeit beim Gebrauch eines Elektrogeräts kann bereits zu
schwerwiegenden Körperverletzungen führen.
b) Verwenden Sie eine persönliche Sicherheitsausrüstung. Tragen
Sie stets eine Schutzbrille. Eine den Bedingungen entsprechende
Sicherheitsausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz verringert die Verletzungsgefahr.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern
Sie sich, dass der Schalter auf „Aus“ steht, bevor Sie das Gerät an die
Stromversorgung anschliessen und/oder Akkus einlegen, es aufnehmen
oder tragen. Das Tragen von Elektrogeräten mit dem Finger am Ein-/Aus-
Schalter oder der Anschluss von Elektrogeräten an die Stromversorgung bei
eingeschaltetem Motor kann zu Unfällen führen.
d) Legen Sie alle Einstellwerkzeuge oder Schraubenschlüssel zur Seite,
bevor Sie das Elektrowerkzeug in Betrieb nehmen. Ein Werkzeug oder
Schlüssel, das/der sich noch an einem drehenden Geräteteil befindet, kann zu
Verletzungen führen.
e) Lehnen Sie sich nicht zu weit nach vorn. Achten Sie jederzeit auf einen
sicheren Stand und gutes Gleichgewicht. So haben Sie in unerwarteten
Situationen eine bessere Kontrolle über das Elektrowerkzeug.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen
Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden
Teilen fern. Lockere Kleidung, Schmuck oder langes Haar kann von sich
bewegenden Teilen erfasst werden.
g) Ist das Gerät für das von Staubabsaug- und/oder -auffangvorrichtungen
vorgesehen, achten Sie darauf, dass diese korrekt montiert sind und richtig
verwendet werden. Die Verwendung von Vorrichtungen dieser Art kann
06 | 07

staubbedingte Risiken verringern.
4. Verwendung und Pflege des Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das für Ihre Arbeit
vorgesehene Elektrowerkzeug. Mit dem richtigen Elektrowerkzeug können
Sie im angegebenen Leistungsbereich besser und sicherer arbeiten.
b) Verwenden Sie das Gerät nicht, wenn der An-/Aus-Schalter sich nicht
betätigen lässt. Elektrowerkzeuge, die nicht über den An-/Aus-Schalter
geregelt werden können, sind gefährlich und müssen repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku,
bevor Sie Geräteeinstellungen vornehmen, Zubehörteile austauschen
oder das Werkzeug weglegen. Vorbeugende Sicherheitsmassen wie diese
verringern das Risiko, dass das Gerät sich unbeabsichtigt einschaltet.
d) Bewahren Sie nicht verwendete Elektrowerkzeuge ausserhalb
der Reichweite von Kindern auf und lassen Sie das Gerät nicht von
Personen bedienen, die nicht mit diesem vertraut sind oder diese
Bedienungsanleitung nicht kennen. Elektrowerkzeuge stellen, wenn sie von
unerfahrenen Personen bedient werden, eine Gefahrenquelle dar.
e) Warten Sie Elektrowerkzeuge sorgfältig. Vergewissern Sie sich, dass
die beweglichen Teile einwandfrei funktionieren und nicht klemmen, und
dass keine defekten Teile oder sonstige Beschädigungen vorhanden sind,
die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Lassen
Sie beschädigte Elektrowerkzeuge reparieren, bevor Sie sie verwenden.
Zahlreiche Unfälle sind auf schlecht gewartete Werkzeuge zurückzuführen.
f) Achten Sie darauf, dass Schneidwerkzeuge stets scharf und sauber
sind. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneidkanten
verhaken nicht so schnell und sind leichter zu führen.
g) Verwenden Sie das Elektrowerkzeug, Zubehörteile, Schraubendreherbits
usw. den vorliegenden Anweisungen entsprechend und unter
Berücksichtigung der jeweiligen Arbeitsbedingungen und der
auszuführenden Arbeiten. Die bestimmungsfremde Verwendung von
Elektrowerkzeugen kann zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie das Gerät von qualifiziertem Reparaturpersonal instand
setzen, das ausschliesslich Original-Ersatzteile verwendet. Damit wird
sichergestellt, dass die Sicherheit des Elektrogeräts gewahrt bleibt.
GERÄUSCH-/VIBRATIONSINFORMATIONEN
Ermittlung der Geräuschmesswerte gemäss EN 60745-1.

DE
GEHÖRSCHUTZ TRAGEN!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend
EN60745-1:
Der in diesem Dokument angegebene Schwingungsemissionswert wurde mit
einem Verfahren ermittelt, das dem gemäss EN60745-1 vorgeschriebenen
Standard-Prüfverfahren entspricht, und ermöglicht es, Geräte miteinander
zu vergleichen. Er kann für die vorläufige Beurteilung der Vibrationsbelastung
herangezogen werden. Der angegebene Schwingungsemissionswert bezieht
sich auf die Hauptanwendungszwecke des Geräts. Wird das Gerät jedoch für
andere Anwendungen, mit anderem Zubehör oder schlecht gewartet verwendet,
kann die Schwingungsemission abweichen. Dies kann das Belastungsniveau
über die Gesamtarbeitsdauer erheblich erhöhen. Bei einer Schätzung des
Vibrationsbelastungsniveaus sollten ausserdem die Zeiten berücksichtigt werden,
in denen das Werkzeug ausgeschaltet ist oder zwar läuft, aber nicht tatsächlich
eingesetzt wird. Dies kann das Belastungsniveau über die Gesamtarbeitsdauer
erheblich senken. Ergreifen Sie zusätzliche Sicherheitsmassnahmen zum Schutz
des Bedieners vor den Auswirkungen von Vibrationen, z.B.: Wartung von Gerät und
Zubehör, Hände warm halten, Organisation bestimmter Arbeitsmuster.
08 | 09

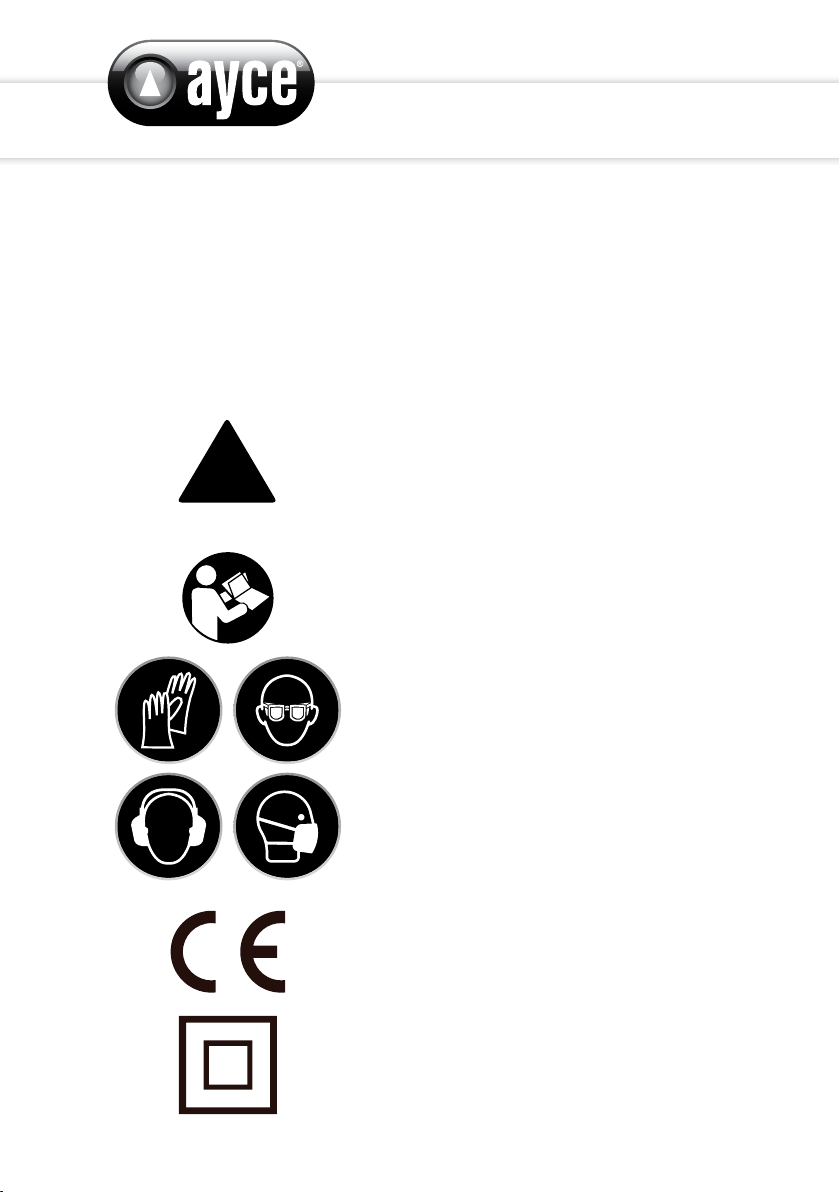

BESCHREIBUNG DER SYMBOLE
1. Sicherheitssymbole
Die in diesem Handbuch verwendeten Symbole dienen dazu, Sie auf eventuelle
Risiken aufmerksam zu machen. Die Sicherheitssymbole und die dazugehörigen
Erläuterungen müssen genau verstanden werden. Die Sicherheitshinweise an sich
schliessen keine Risiken aus und sind kein Ersatz für korrekte Massnahmen zur
Vermeidung von Unfällen.
WARNUNG
!
Dieses Symbol weist auf einen sicherheitsrelevanten
Aspekt hin und bedeutet „Vorsicht“. Es dient als
Warnhinweis und weist auf Gefahren hin. Bei
Nichtbeachtung des Warnhinweises besteht
Unfallgefahr für Sie oder andere Personen. Um
das Risiko von Verletzungen, Brand oder Tod durch
elektrischen Schlag einzuschränken, befolgen Sie
stets die angegebenen Empfehlungen.
Vor dem Einsatz bitte das entsprechende Kapitel im
Benutzerhandbuch lesen.
Diese Symbole weisen darauf hin, dass während
der Verwendung des Produkts Gehörschutz,
Augenschutz, Atemschutz bzw. Handschuhe zu
tragen sind.
Entspricht den CE-Kennzeichnungsvorschriften
Klasse-II-Symbol: Dieses Gerät ist doppelt isoliert.
Für den Anschluss ist keine geerdete Steckdose
erforderlich.

DE
Recyceln Sie unerwünschte Materialien anstatt
diese zu entsorgen. Alle Geräte und Verpackungen
sollten sortiert und einem Recyclingzentrum vor
Ort zugeführt werden, damit sie umweltgerecht
wiederverwertet werden.

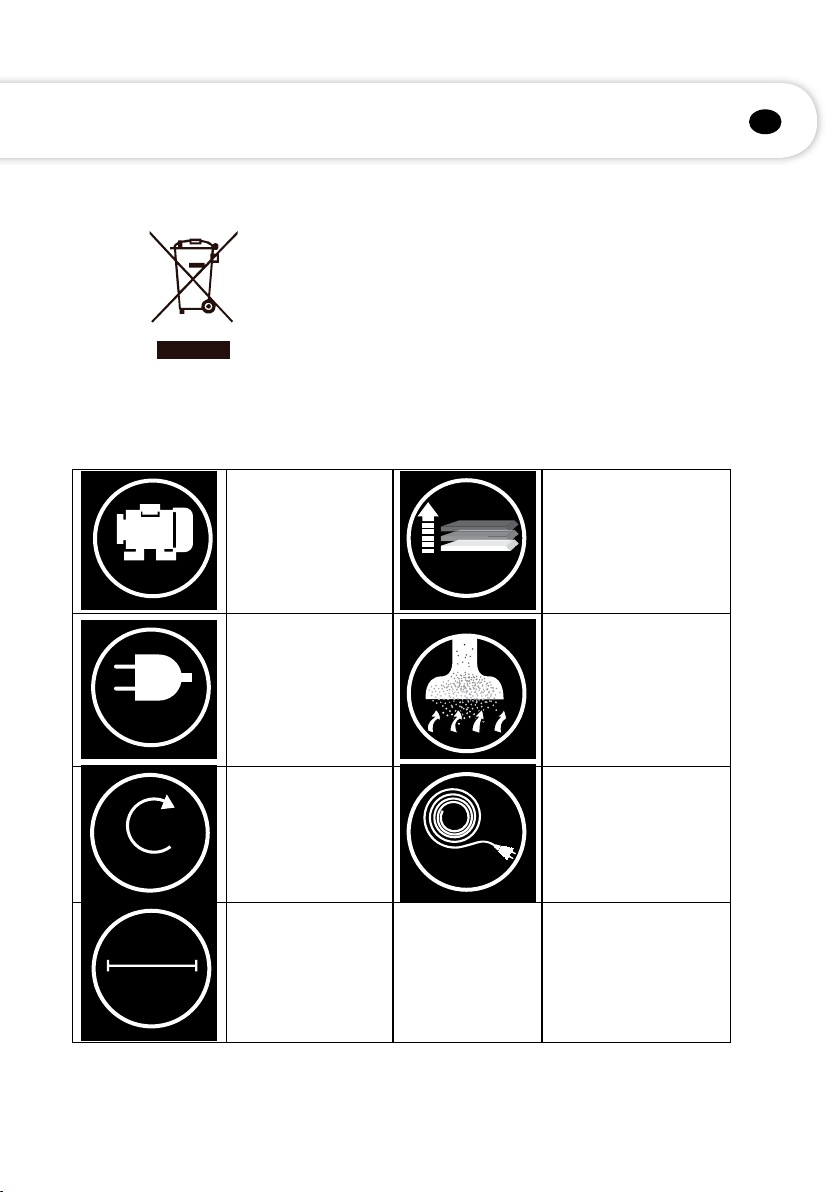

2. Produktsymbole
In diesem Handbuch und/oder an dem Gerät finden Sie die nachstehenden Symbole.
Sie geben wichtige Informationen über das Produkt oder Hinweise zur Bedienung.
720W
720 W
Nennleistung
0-2mm
Schnitttiefe 0-2 mm
230-240 V~
50Hz
230 – 240 V~ 50 Hz
Nennspannung
Mit Staubbeutel zur
Aufnahme von Staub
min-1
17000
17000/min
Drehzahl
3M
3 m Kabel mit
Schweizer Stecker
0-82mm
Schnittbreite 0-82
mm
10 | 11

BEDIENUNG
1. Vor Gebrauch
• Entfernen Sie sämtliches Verpackungsmaterial und lose Teile vom Gerät.
• Prüfen Sie das Zubehör vor Gebrauch. Es sollte für das Gerät sowie Ihren
Verwendungszweck geeignet sein.
2. Funktionen
a. Einstellen der Schnitttiefe (Abb.1)
Abb. 1
• Sie können die Schnitttiefe durch
Drehen des Einstellknopfs für die
Schnitttiefe in 0,2-mm-Schritten von
0 bis 2 mm einstellen.
• Durch Drehen des Einstellknopfs
im Uhrzeigersinn wählen Sie eine
grössere Schnitttiefe.
• Durch Drehen gegen den
Uhrzeigersinn wählen Sie eine
geringere Schnitttiefe.
• Stellen Sie nach Abschluss Ihrer
Arbeit die Tiefe so ein, dass die
Messer eingefahren und somit vor
Beschädigungen geschützt sind.
• Zu diesem Zweck bringen Sie den
Einstellknopf in die Position „P“.
b. Parallelanschlag (Abb.2)
WARNUNG
!
Vergewissern Sie sich stets, dass das Gerät ausgeschaltet und der
Netzstecker abgezogen ist, bevor Sie Einstellungen am Gerät
vornehmen.
Abb. 2
• Der Parallelanschlag wird mithilfe
der Feststellschraube festgestellt.
• Stellen Sie den Abstand zu den
Messern ein und drehen Sie dann die
Feststellschraube fest.
• HINWEIS: Nehmen Sie vor der
eigentlichen Arbeit am Werkstück
einen Testschnitt an einem Stück
Abfallmaterial vor.

DE

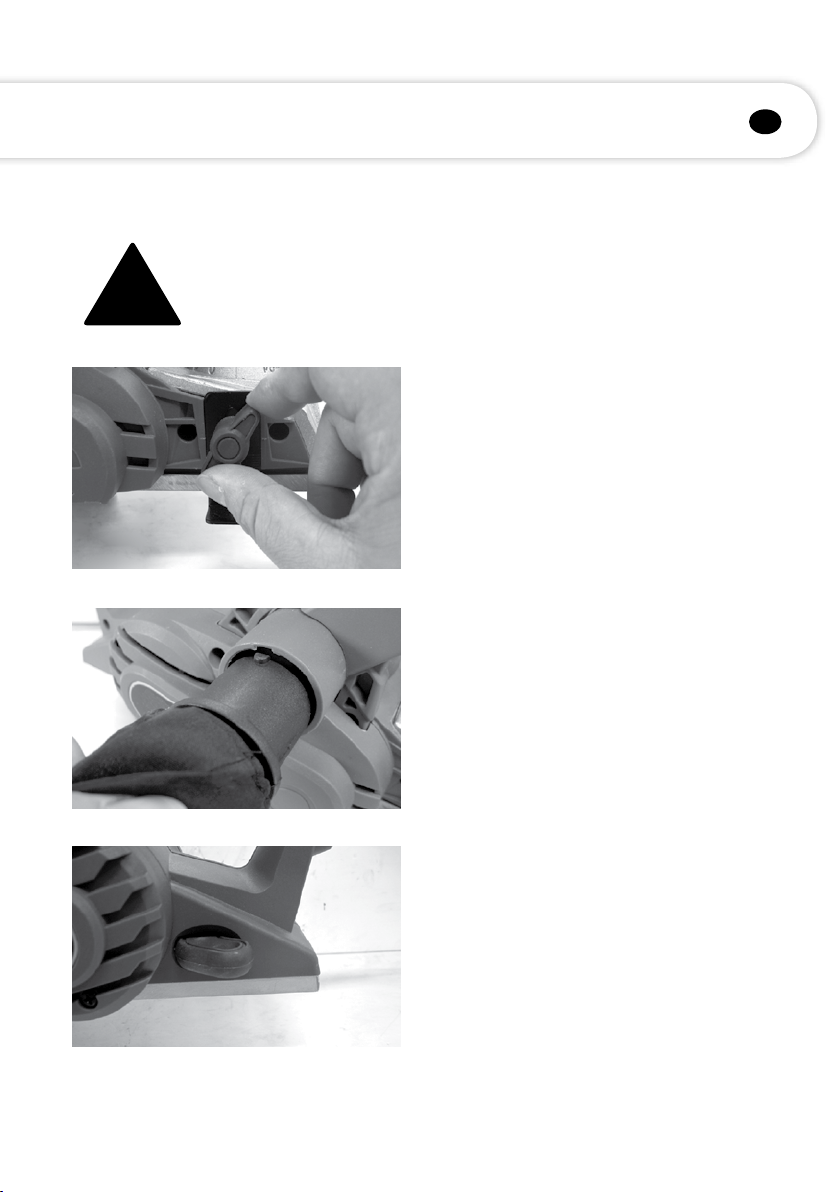

c. Feststellschraube für Tiefenanschlag (Abb.3)
WARNUNG
!
Vergewissern Sie sich stets, dass das Gerät ausgeschaltet, der
Netzstecker abgezogen und die Messerwelle zum Stillstand
gekommen ist, bevor Sie die Feststellschraube für den
Tiefenanschlag anbringen oder festdrehen.
Abb.3
• Befestigen Sie den Tiefenanschlag
mithilfe der Feststellschraube am
Hobel.
• Zum Einstellen der gewünschten
Schnitttiefe lösen Sie die
Feststellschraube, stellen den
Tiefenanschlag entsprechend ein und
drehen dann die Feststellschraube
wieder fest.
d. Anbringen des Staubbeutels (Abb.4)
Abb. 4
• Für eine optimale Staubabsaugung
können Sie den im Lieferumfang
enthaltenen Staubbeutel anbringen.
Dazu schieben Sie den Staubbeutel in
den Staubauslass und drehen ihn fest.
Der Staubbeutel kann dank des
Staubauslasswahlhebels links oder
rechts am Staubauslass angebracht
werden.
e. Schlüsselaufbewahrung (Abb.5)
Abb. 5
• Praktische, in das Gerät integrierte
Schlüsselaufbewahrung.
• Zum Verwenden des Schlüssels
ist dieser einfach aus dem Gerät
herauszuziehen.
• Zum Verstauen wird der Schlüssel
wieder in die Öffnung gesteckt.
12 | 13

f. Ein/Aus-Schalter (Abb.6)
Das Gerät ist mit einem Sicherheitsschalter ausgestattet, um ein versehentliches
Einschalten zu vermeiden.
WARNUNG
!Vergewissern Sie sich vor Anschliessen des Netzkabels des Geräts
stets, dass der Ein/Aus-Schalter und der Sicherheitsschalter korrekt
funktionieren.
Abb. 6
• Zum Einschalten des Geräts drücken
Sie den Sicherheitsschalter und
halten den Ein/Aus-Schalter
gedrückt.
• Zum Ausschalten lassen Sie den Ein/
Aus-Schalter los.
g. Messerwechsel(Abb. 7)
WARNUNG
!
Vergewissern Sie sich stets, dass das Gerät ausgeschaltet und der
Netzstecker abgezogen ist, bevor Sie Einstellungen am Gerät
vornehmen.
Abb. 7
• Messer können gewendet werden,
wenn sie stumpf sind.
• Nachdem beide Messerseiten
verwendet worden sind, sind sie
auszuwechseln.
• HINWEIS: Messer können nicht
nachgeschliffen werden.
1. Lösen Sie mithilfe des im
Lieferumfang enthaltenen Schlüssels
alle Halteschrauben.
2. Schieben Sie das Messer heraus.
Entfernen Sie alle Späne sowie
andere Fremdkörper, die an
Messerblock und Messer haften.

DE
3. Wenden Sie das Messer oder ersetzen Sie es gegebenenfalls.
4. Schieben Sie das Messer mit der Oberseite nach oben in den Messerhalter
des Messerblocks. Die Erhöhung entlang des Messers muss auf der den
Halteschrauben gegenüberliegenden Seite liegen.
• HINWEIS: Die Messer sind so voreingestellt, dass die Schnittkante gerade ist, d.h.
parallel zur hinteren Hobelsohle. Ziehen Sie die Halteschrauben gleichmässig
fest.
5. Wiederholen Sie diesen Vorgang für das zweite Messer. Achten Sie darauf,
dass beide Messer gleich eingestellt und in der Mitte der Messerblocks
angebracht sind, da sich sonst unsaubere und ungleichmässige
Hobelergebnisse ergeben.
• HINWEIS: Wechseln Sie stets beide Messer gleichzeitig aus und verwenden
Sie stets Messer von gleicher Grösse und gleichem Gewicht, um eine Unwucht
der Messerwelle zu vermeiden, was zu Vibrationen führen, die Hobelleistung
beeinträchtigen sowie die Lebensdauer der Messer und des Geräts verkürzen
kann.
WARNUNG
!Ziehen Sie alle Halteschrauben sorgfältig fest. Eine lose
Halteschraube kann sehr gefährlich sein. Prüfen Sie regelmässig, ob
die Halteschrauben fest angezogen sind.
• HINWEIS: Eine Fehleinstellung der Hobelmesser führt zu ungleichmässigen und
unsauberen Hobelergebnissen. Die Messer müssen so eingestellt sein, dass die
Schnittkante absolut gerade ist, d.h. parallel zur hinteren Hobelsohle.
3. Arbeiten mit dem Elektrohobel
a. Hobeln
1. Setzen Sie die vordere Hobelsohle so auf das Werkstück, dass die Messer
nicht mit dem Werkstück in Berührung kommen.
2. Schalten Sie den Hobel ein und warten Sie, bis die Messerwelle die volle
Drehzahl erreicht hat.
3. Bewegen Sie den Hobel langsam vorwärts. Üben Sie zuerst Druck im Bereich
der vorderen Hobelsohle und am Ende des Werkstücks Druck auf die hintere
Hobelsohle aus.
4. Führen Sie den Hobel über den Rand des Werkstücks hinaus, ohne ihn nach
unten zu kippen.
5. Vorschub und Schnitttiefe bestimmen die Oberflächengüte.
• Für grobes Hobeln kann die Schnitttiefe erhöht werden. Um eine saubere
Oberfläche zu erhalten, muss jedoch die Schnitttiefe verringert und der Hobel
langsamer voran bewegt werden.
14 | 15

WARNUNG
!Ein zu schneller Vorschub ergibt einen schlechten Schnitt und kann zu
Schäden an Messern oder Motor führen. Wird der Hobel zu langsam
voran bewegt, können Brandspuren oder andere Mängel auf der
Oberfläche entstehen.
• Die richtige Vorschubgeschwindigkeit hängt von der Art des zu bearbeitenden
Materials und der Schnitttiefe ab.
• Es empfiehlt sich, zuerst an einem Stück Abfallmaterial zu üben, um die richtige
Vorschubgeschwindigkeit und Schnitttiefe zu bestimmen.
WARNUNG
!
Halten Sie das Gerät stets mit beiden Händen.
WARNUNG
!Spannen Sie das Werkstück, soweit möglich, auf einer Werkbank ein.
Zwischen Arbeitsgängen können Sie den Hobel mit
heruntergeklapptem Messerschutzfuss so auf einer ebenen Fläche
ablegen, dass die Messer die Werkstückoberfläche nicht berühren.
b. Abfasen
• Das schnelle und einfache Ausführen eines Fasenschnitts im 45°-Winkel ist dank
der integrierten V-Nut an der vorderen Hobelsohle möglich.
• Richten Sie die V-Nut auf die Eckkante des Werkstücks aus, die Sie bearbeiten
möchten, und bewegen Sie dann den Hobel entlang der Kante. Achten Sie auf eine
gleichmässige Vorschubgeschwindigkeit und einen gleichbleibenden Winkel.

DE
WARTUNG
VORSICHT!
• Vergewissern Sie sich stets, dass das Gerät von der Stromversorgung
getrennt ist, bevor Sie Einstell- oder Wartungsarbeiten vornehmen. Wenn die
Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdungen zu vermeiden.
• Trennen Sie die Stromversorgung unverzüglich, wenn das Netzkabel beschädigt
ist.
• Setzen Sie das Gerät nicht dem Regen aus.
REINIGUNG
Reinigen Sie Kunststoffteile niemals mit Lösungsmitteln. Die meisten Kunststoffteile
werden durch einen Grossteil der handelsüblichen Lösungsmittel angegriffen und
unter Umständen sogar beschädigt. Beseitigen Sie Staub, Schmutz usw. mit einem
sauberen Tuch.
AUFBEWAHRUNG
Bewahren Sie die Maschine, die Bedienungsanleitung und gegebenenfalls das
Zubehör in der Originalverpackung auf. So haben Sie alle Informationen und Teile stets
griffbereit. Verpacken Sie das Gerät gut oder verwenden Sie die Originalverpackung,
um Beschädigungen während des Transports zu vermeiden. Bewahren Sie die
Maschine stets an einem trockenen Ort auf.
ENTSORGUNG
Entsorgen Sie Elektrowerkzeuge niemals über den Hausmüll! Gemäss
der europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-
Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Elektro- und Elektronikgeräte getrennt abgeholt und
einer umweltgerechten Entsorgung zugeführt werden.
16 | 17

GARANTIEURKUNDE
Herzlichen Glückwunsch! Sie haben mit dem Kauf dieses Qualitätsprodukts eine
ausgezeichnete Wahl getroffen. Unsere Qualitätsverpflichtung schliesst auch unseren
Kundendienst ein.
Jumbo bietet einen ausgezeichneten Reparaturdienst für alle ayce Produkte an.
Sollte Ihr Gerät entgegen aller Erwartungen bei der privaten
Nutzung innerhalb von FÜNF JAHREN ab Kaufdatum einen
Mangel aufgrund von Material- oder Herstellungsfehlern
aufweisen, können Sie unsere Garantieleistung entsprechend
der Rechtsverordnung für Garantieleistungen in Anspruch
nehmen, vorausgesetzt dass das Gerät:
- ausschliesslich zweckbestimmt benutzt wurde.
- nicht überladen wurde.
- nicht mit den falschen Zubehörteilen benutzt wurde.
- ausschliesslich von einer Vertragswerkstatt repariert wurde.
Die Garantieurkunde ist nur im Zusammenhang mit dem Kassenzettel gültig. Bitte
heben Sie beides sicher auf. Die Garantie betrifft nicht Ihr gesetzliches Recht auf
Gewährleistung. Die Garantie ist für einen Zeitraum von FÜNF JAHREN beginnend mit
dem Kaufdatum gültig. Bewahren Sie Ihre Kaufquittung als Beweis für das Kaufdatum
sicher auf. Die Garantiezeit kann nur für die Dauer von erforderlichen Reparaturen
verlängert werden. Während der Garantiezeit können mängelaufweisende Geräte
in jedem Jumbo-Filiale zurückgegeben werden. Wir werden uns die Entscheidung
vorbehalten, das Gerät gemäss geltenden Garantiebestimmungen entweder zu
reparieren oder auszutauschen.
Bitte schicken Sie folgende Dokumente bei der Rückgabe Ihres Produktes zur
Reparatur mit:
1. Kassenzettel (Kaufnachweis)
2. Diese Garantieurkunde mit Ihrem Namen, Ihrer Adresse und Ihren Kontaktdaten
und einer Beschreibung des Mangels auf der Rückseite.
Wird der Originalkassenzettel nicht beigelegt dann wird die Reparatur in allen Fällen
berechnet. Nach Auslauf der Garantie können Sie ein mangelhaftes Gerät immer
noch zur Reparatur bringen. Kostenvoranschläge sowie Reparaturen nach Ablauf der
Garantiezeit sind in allen Fällen von Ihnen zu bezahlen.
Zusatzhinweis Servicestelle:
Während der Garantiezeit können mängelaufweisende Geräte in jeder Jumbo Filiale
zurückgebracht werden. Nach Ablauf der Garantiefrist werden die ayce Produkte in
jeder Jumbo Filiale angenommen, damit das Produkt entsprechend geprüft werden
kann.
CH-Import & Distribution exklusiv durch:
Jumbo-Markt AG, 8305 Dietlikon
Tel. 044 805 61-11

DE
GARANTIESCHEIN
Vorname Nachname
Strasse/Hausnummer Telefon
Postleitzahl Ort Mobil
Artikelnummer Barcode (EAN)
Garantie (bitte ankreuzen) Kaufbeleg Nr./
Datum (Bitte
ebenfalls eine Kopie
des Kaufbelegs
beifügen)
Ja Nein
Das Gerät wurde in dem folgenden Jumbo-Filiale gekauft:
Aufgetretene Mängel (bitte auflisten)
(Bitte beschreiben Sie das Problem oder die Betriebsstörung Ihres Gerätes so genau wie möglich. So können
wir Ihre Beschwerde schneller und effizienter bearbeiten. Eine ungenaue Beschreibung mit Begriffen wie
„Gerät funktioniert nicht“ oder „Gerät ist kaputt“ kann diesen Prozess beträchtlich verlängern.)
18 | 19

This manual suits for next models
1
Table of contents
Languages:
Other Ayce Planer manuals
