azalp FEDDE PRESTIGE User manual

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 1 | 24
HANDLEIDING FEDDE PRESTIGE
OVERKAPPINGEN 3 m en 3.5 m
300x300 cm 400x300 cm 500x300 cm / 600x300 cm
300x350 cm 400x350 cm 500x350 cm / 600x350 cm
700x300 cm 800x300 cm 900x300 cm
700x350 cm 800x350 cm 900x350 cm

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 2 | 24
Bovenaanzicht plaatsing staanders
300x300 cm Klik op de afbeelding om nar de tekening te gaan!
300x350 cm
400x300 cm

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 3 | 24
400x350 cm
500x300 cm
500x350 cm

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 4 | 24
600x300 cm
600x350 cm
700x300 cm

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 5 | 24
700x350 cm
800x300 cm
800x350 cm

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 6 | 24
900x300 cm
900x350 cm

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 7 | 24
Voor montage eerst de hele handleiding goed doornemen!
Before the assembly read the assembly instructions first!

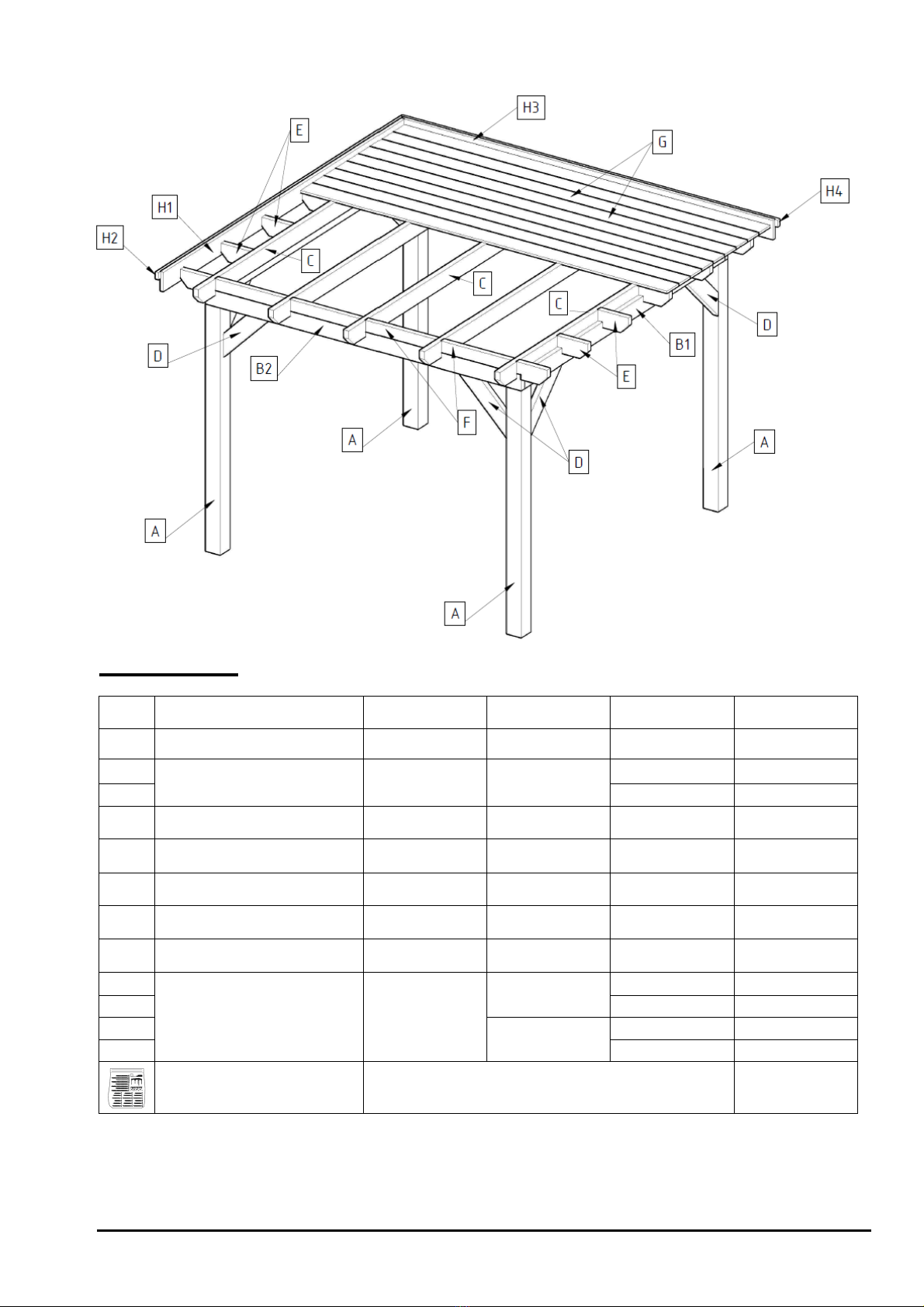

300x300 cm
Width Height Length Quantity
A
Staander
140
140
2360
4
B1
Ringbalk 45 145
2970
2
B2
3060
2
C
Gording
45
145
3560
5
D
Schoren
45
145
651
8
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
686
8
G
Dakbeschot**
18
175
3560
21+1
H1
Boeiboord* 28
170
3560
2
H2
3616
2
H3
60
3616
2
H4
3672
2
Schroeven Zw.schr. – 16 st., 6.0x160 - 26 pcs., 6.0x80 -
40
pcs., 4.0x60 x 50 pcs., spijkers – 210 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 8 | 24
300x350 cm
Width Height Length Quantity
A
Staander
140
140
2360
4
B1
Ringbalk 45 145
3470
2
B2
3060
2
C Gording 45 145 4000 5
D Schoren 45 145 651 8
E Klos Overstek 45 145 295 12
F Klos Gording 45 100 686 8
G Dakbeschot** 18 175 3560 24+1
H1
Boeiboord* 28
170
4000
2
H2
3616
2
H3
60
2028
4
H4
3672
2
Schroeven Zw.schr. – 16 st., 6.0x160 - 26 pcs., 6.0x80 -
40
pcs., 4.0x60 x 50 pcs., spijkers – 240 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 9 | 24

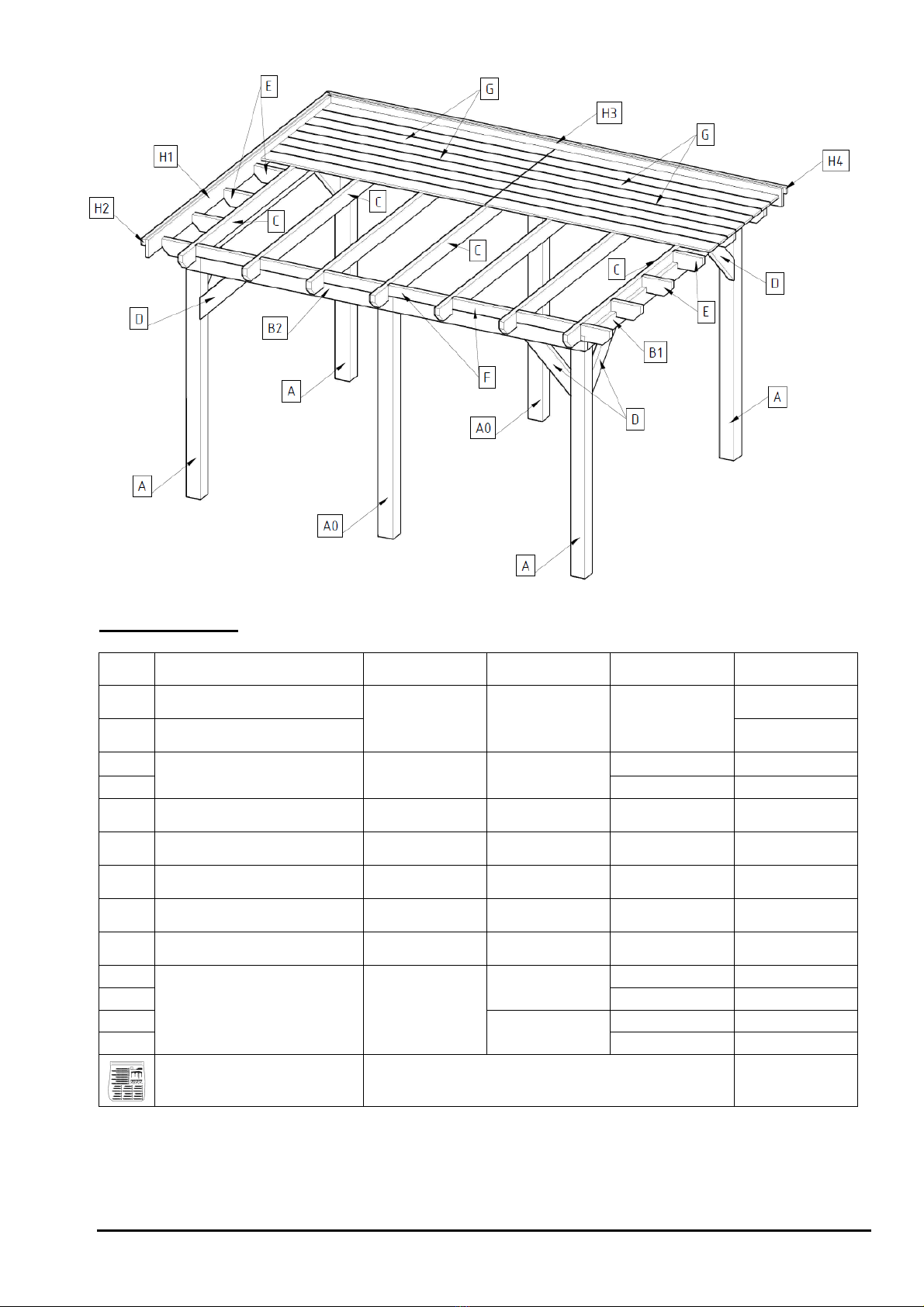

400x300 cm
Width Height Length Quantity
A Staander 140 140 2360 4
A0 Staander Optioneel 2
B1
Ringbalk 45 145
2970
2
B2
3980
2
C Gording 45 145 3560 7
D Schoren 45 145 651 8
E Klos Overstek 45 145 295 12
F Klos Gording 45 100 596 12
G Dakbeschot** 18 175 2240 42+2
H1
Boeiboord* 28
170
3560
2
H2
4536
2
H3
60
3616
2
H4
4592
2
Schroeven Zw.schr. – 20 st., 6.0x160 - 30 pcs., 6.0x80 - 48
pcs., 4.0x60 x 56 pcs., spijkers – 336 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 10 | 24
400x350 cm
Width Height Length Quantity
A Staander 140 140 2360 4
A0 Staander Optioneel 2
B1
Ringbalk 45 145
3470
2
B2
3980
2
C Gording 45 145 4000 7
D Schoren 45 145 651 8
E Klos Overstek 45 145 295 12
F Klos Gording 45 100 596 12
G Dakbeschot** 18 175 2240 48+2
H1
Boeiboord* 28
170
4000
2
H2
4536
2
H3
60
2028
4
H4
4592
2
Schroeven Zw.schr. – 20 st., 6.0x160 - 30 pcs., 6.0x80 - 48
pcs., 4.0x60 x 56 pcs., spijkers – 384 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 11 | 24

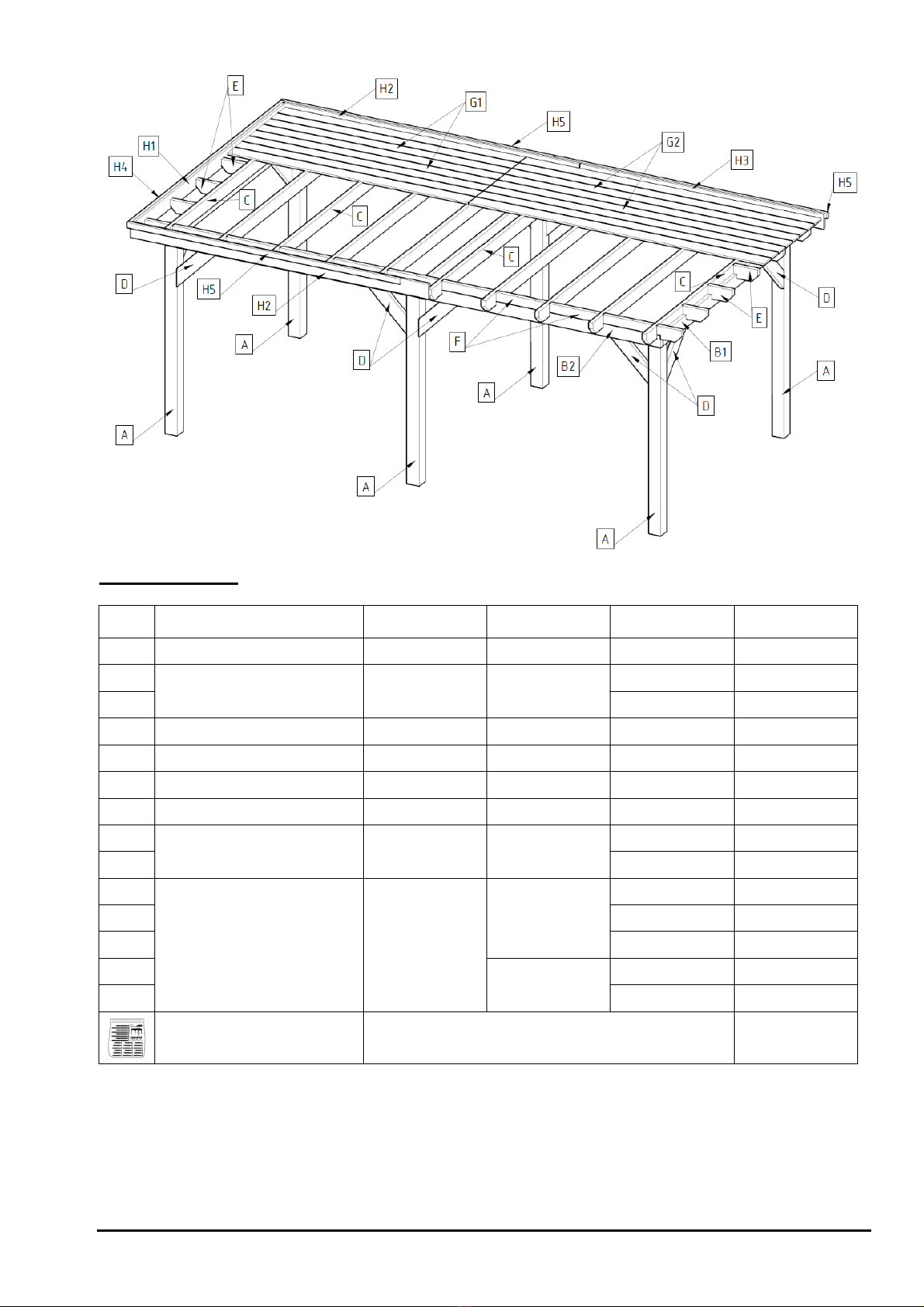

500x300 cm
Width Height Length Quantity
A
Staander
140
140
2360
6
B1
Ringbalk 45 145
2970
3
B2
2490
4
C
Gording
45
145
3560
8
D
Schoren
45
145
651
12
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
647
14
G1
Dakbeschot** 18 175
2394
21+1
G2
3086
21+1
H1
Boeiboord* 28
170
3560
2
H2
3114
2
H3
2422
2
H4
60
3616
2
H5
2796
4
Schroeven Zw.schr. – 28 st., 6.0x160 - 40 pcs., 6.0x80 - 52
pcs., 4.0x60 x 58 pcs., spijkers – 378 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 12 | 24
500x350 cm
Width Height Length Quantity
A
Staander
140
140
2360
6
B1
Ringbalk 45 145
3470
3
B2
2490
4
C
Gording
45
145
4000
8
D
Schoren
45
145
651
12
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
647
14
G1
Dakbeschot** 18 175
2394
24+1
G2
3086
24+1
H1
Boeiboord* 28
170
4000
2
H2
3114
2
H3
2422
2
H4
60
2028
4
H5
2796
4
Schroeven Zw.schr. – 28 st., 6.0x160 - 40 pcs., 6.0x80 - 52
pcs., 4.0x60 x 58 pcs., spijkers – 432 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 13 | 24

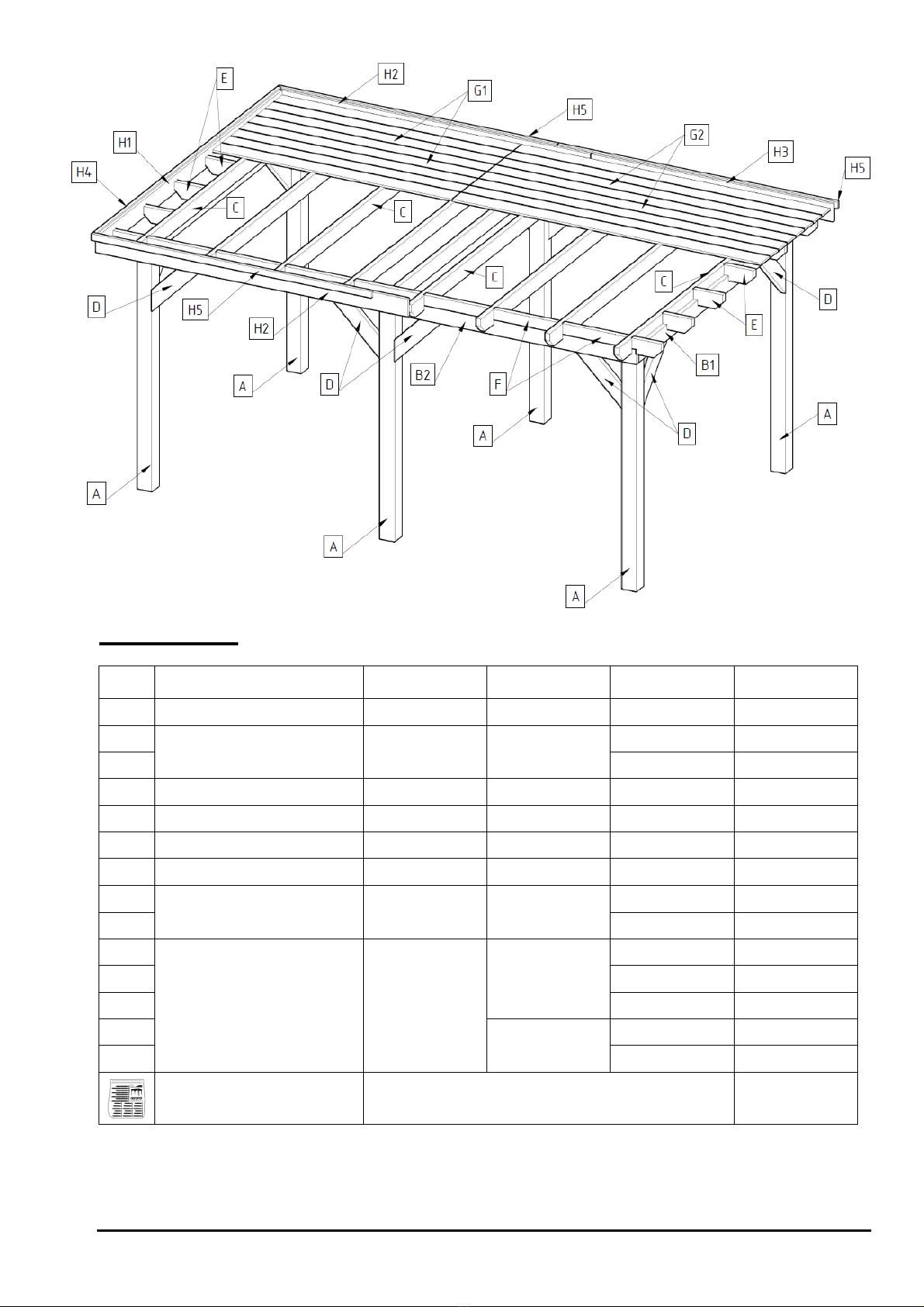

600x300 cm
Width Height Length Quantity
A
Staander
140
140
2360
6
B1
Ringbalk 45 145
2970
3
B2
2990
4
C
Gording
45
145
3560
10
D
Schoren
45
145
651
12
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
604
18
G1
Dakbeschot** 18 175
2915
21+1
G2
3565
21+1
H1
Boeiboord* 28
170
3560
2
H2
3593
2
H3
2943
2
H4
60
3616
2
H5
3296
4
Schroeven Zw.schr. – 28 st., 6.0x160 - 44 pcs., 6.0x80 - 60
pcs., 4.0x60 x 62 pcs., spijkers – 462 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 14 | 24
600x350 cm
Width Height Length Quantity
A
Staander
140
140
2360
6
B1
Ringbalk 45 145
2970
3
B2
2990
4
C
Gording
45
145
4000
10
D
Schoren
45
145
651
12
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
604
18
G1
Dakbeschot** 18 175
2915
24+1
G2
3565
24+1
H1
Boeiboord* 28
170
4000
2
H2
3593
2
H3
2943
2
H4
60
2028
4
H5
3296
4
Schroeven Zw.schr. – 28 st., 6.0x160 - 44 pcs., 6.0x80 - 60
pcs., 4.0x60 x 62 pcs., spijkers – 528 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 15 | 24

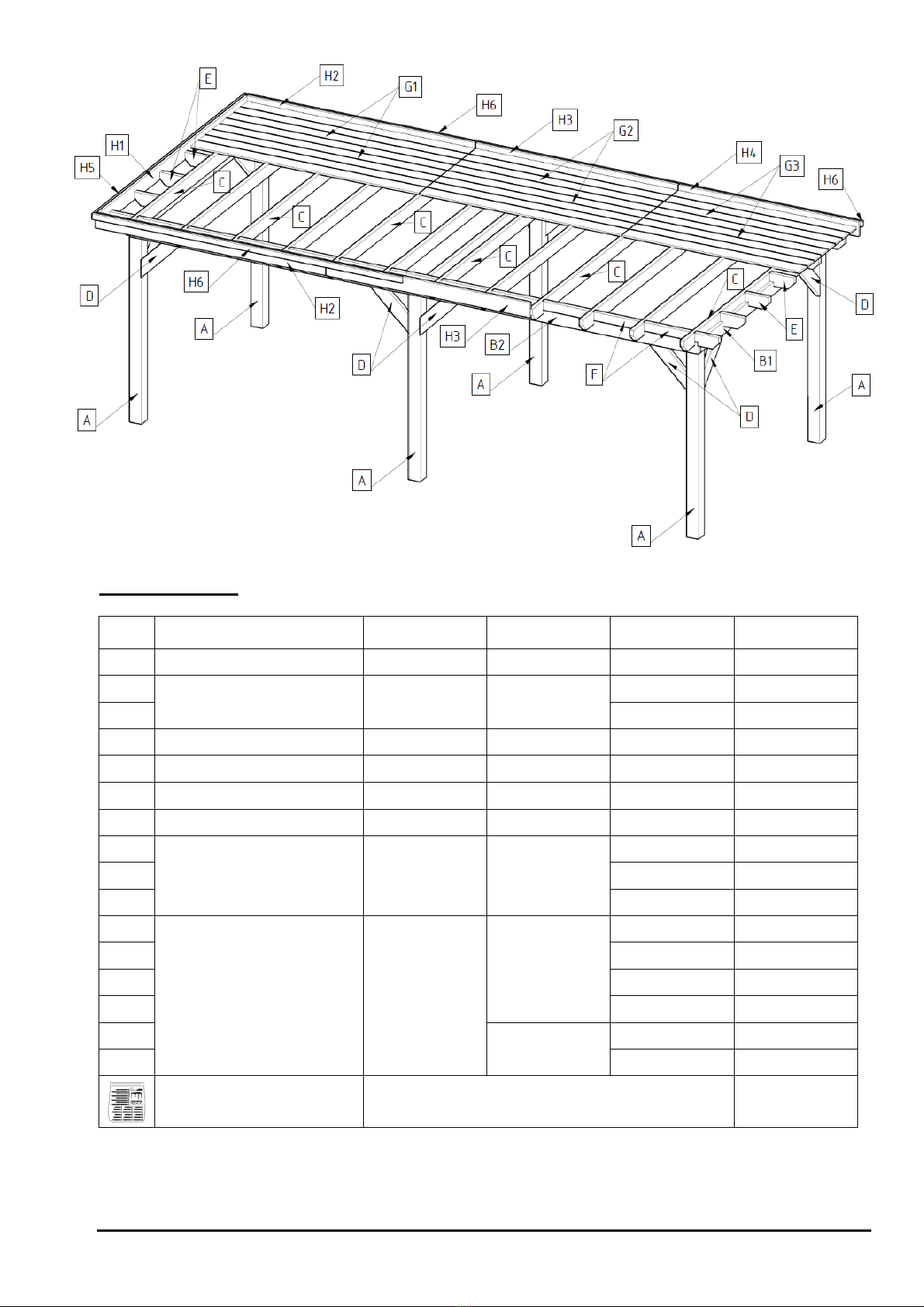

700x300 cm
Width Height Length Quantity
A
Staander
140
140
2360
6
B1
Ringbalk 45 145
2970
3
B2
3490
4
C
Gording
45
145
3560
12
D
Schoren
45
145
651
12
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
577
22
G1
Dakbeschot** 18 175
2806
21+1
G2
2489
21+1
G3
2184
21+1
H1
Boeiboord* 28
170
3560
2
H2
2834
2
H3
2489
2
H4
2212
2
H5
60
3616
2
H6
3796
4
Schroeven Zw.schr. – 28 st., 6.0x160 - 48 pcs., 6.0x80 - 68
pcs., 4.0x60 x 66 pcs., spijkers – 546 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 16 | 24
700x350 cm
Width Height Length Quantity
A
Staander
140
140
2360
6
B1
Ringbalk 45 145
3470
3
B2
3490
4
C
Gording
45
145
4000
12
D
Schoren
45
145
651
12
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
577
22
G1
Dakbeschot** 18 175
2806
24+1
G2
2489
24+1
G3
2184
24+1
H1
Boeiboord* 28
170
4000
2
H2
2834
2
H3
2489
2
H4
2212
2
H5
60
2028
4
H6
3796
4
Schroeven Zw.schr. – 28 st., 6.0x160 - 48 pcs., 6.0x80 -
68
pcs., 4.0x60 x 66 pcs., spijkers – 624 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 17 | 24

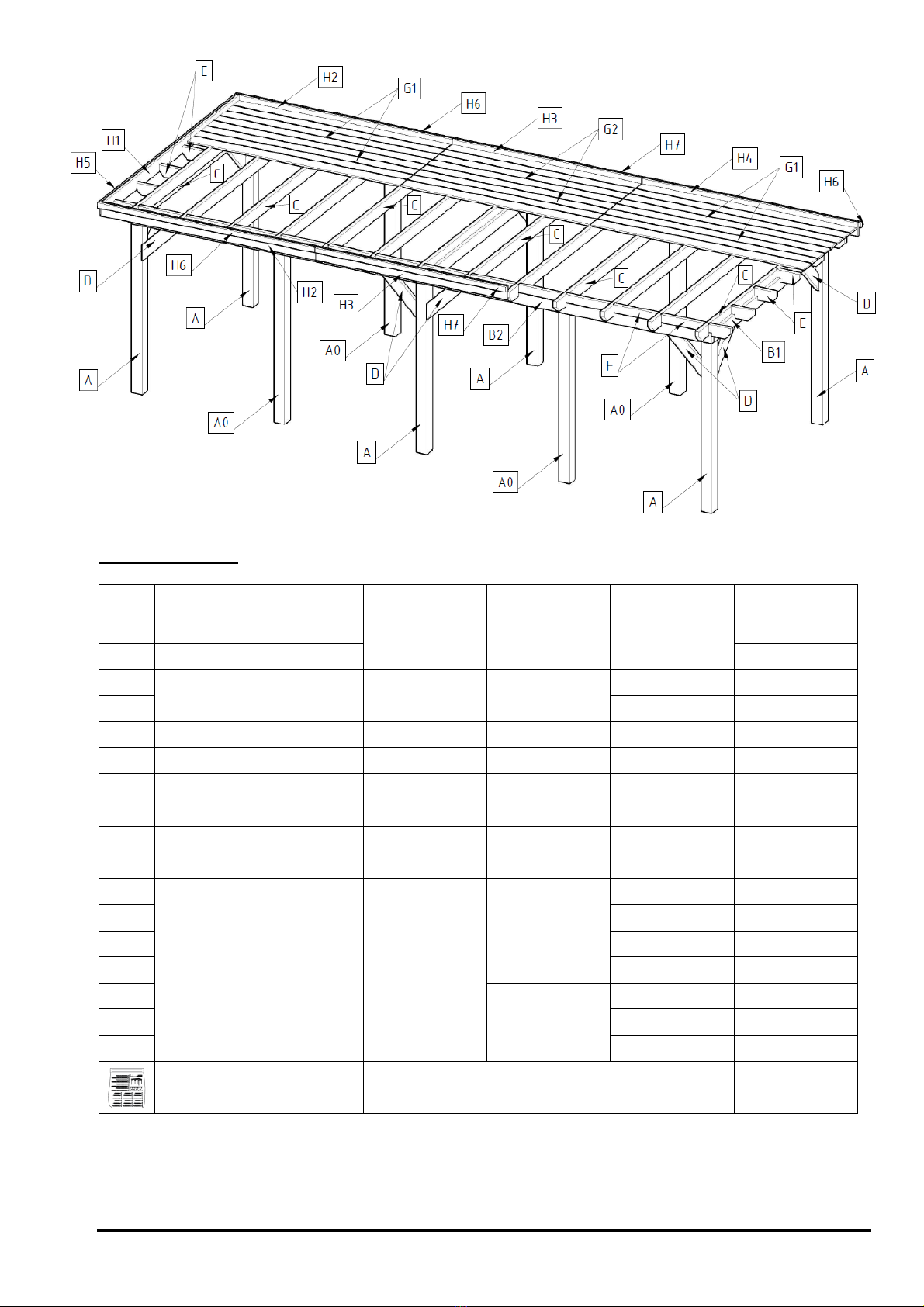

800x300 cm
Width Height Length Quantity
A
Staander
140 140 2360
6
A0
Staander Optioneel
4
B1
Ringbalk 45 145
2970
3
B2
3910
4
C
Gording
45
145
3560
13
D
Schoren
45
145
651
12
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
595
24
G1
Dakbeschot** 18 175
2879
42+2
G2
2561
21+1
H1
Boeiboord* 28
170
3560
2
H2
2907
2
H3
2561
2
H4
2907
2
H5
60
3616
2
H6
2935
4
H7
2561
2
Schroeven Zw.schr. – 36 st., 6.0x160 - 50 pcs., 6.0x80 - 72
pcs., 4.0x60 x 70 pcs., spijkers – 630 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 18 | 24
800x350 cm
Width Height Length Quantity
A
Staander
140 140 2360
6
A0
Staander Optioneel
4
B1
Ringbalk 45 145
3740
3
B2
3910
4
C
Gording
45
145
4000
13
D
Schoren
45
145
651
12
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
595
24
G1
Dakbeschot** 18 175
2879
48+2
G2
2561
24+1
H1
Boeiboord* 28
170
4000
2
H2
2907
2
H3
2561
2
H4
2907
2
H5
60
2028
4
H6
2935
4
H7
2561
2
Schroeven Zw.schr. – 36 st., 6.0x160 - 50 pcs., 6.0x80 - 72
pcs., 4.0x60 x 70 pcs., spijkers – 720 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 19 | 24
900x300 cm
Width Height Length Quantity
A
Staander
140
140
2360
8
B1
Ringbalk 45 145
3470
4
B2
2990
4
B3
2920
2
C
Gording
45
145
3560
14
D
Schoren
45
145
651
16
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
629
26
G1
Dakbeschot** 18 175
3014
42+2
G2
3371
21+1
H1
Boeiboord* 28
170
3560
2
H2
3042
4
H3
3371
2
H4
60
3616
2
H5
3070
4
H6
3371
2
Schroeven Zw.schr. – 40 st., 6.0x160 - 60 pcs., 6.0x80 - 76
pcs., 4.0x60 x 72 pcs., spijkers – 672 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.

HANDLEIDING FEDDE PRESTIGE OVERKAPPINGEN Pagina 20 | 24
900x350 cm
Width Height Length Quantity
A
Staander
140
140
2360
8
B1
Ringbalk 45 145
3470
4
B2
2990
4
B3
2920
2
C
Gording
45
145
4000
14
D
Schoren
45
145
651
16
E
Klos Overstek
45
145
295
12
F
Klos Gording
45
100
629
26
G1
Dakbeschot** 18 175
3014
48+2
G2
3371
24+1
H1
Boeiboord* 28
170
4000
2
H2
3042
4
H3
3371
2
H4
60
2028
4
H5
3070
4
H6
3371
2
Schroeven Zw.schr. – 40 st., 6.0x160 - 60 pcs., 6.0x80 - 76
pcs., 4.0x60 x 72 pcs., spijkers – 768 pcs 1
*-Boeiboord delen worden per standaardmaat geleverd, indien nodig op maat zagen. / The fascia
parts are supplied per standard size, cut to size if necessary.
**-Dakbeschot delen kunnen qua maatdelen afwijken maar zijn in totaal compleet en zijn op maat
gezaagd. / Roof boarding parts can deviate in size, but are complete in total and are cut to size.
