B LIGHT INSERTO MINI CL 645 R Series User manual

www.b-light.it 1/4
B LIGHT by ADE Elettronica | Via Galvani, 6 - 33083 Villotta di Chions (PN) - Italy | [phone]
INSERTO MINI CL
645 _ _ R_ _ _
B LIGHT will not consider valid the warranty conditions and will decline any responsibility for damage when the installation is not carried out according to this installation manual.
B LIGHT ne considérera pas les conditions de garantie valables et déclinera toute responsabilité pour les dommages si l’installation n’est pas eectuée conformément à ce manuel d’installation.
0.3 lbs*
Warning:
- Do not remove any supplied product cable labels, since warranty is void if labels are removed.
- Cables should be joined with terminal blocks.
- Control cables should be of a suitable shielded type and not fixed in proximity to high voltage power cables or other sources of electro-
magnetic interference.
- B LIGHT luminaires must only be used with B LIGHT power supplies.
Attention:
- Ne retirez pas les étiquettes de câble du produit fournies, car la garantie est annulée si les étiquettes sont retirées.
- Les câbles doivent être raccordés avec des blocs de jonction.
- Les câbles de commande doivent être d’un type blindé approprié et ne pas être fixés à proximité de câbles d’alimentation haute tension
ou d’autres sources d’interférences électromagnétiques.
- Les luminaires B LIGHT doivent uniquement être utilisés avec les alimentations électriques B LIGHT.
KEEP THE INSTRUCTIONS
Read the instructions carefully before
the mounting or use of the luminaire
and keep them for future reference.
CONSERVEZ LES INSTRUCTIONS
Lisez attentivement les instructions
avant de monter ou d’utiliser le lumi-
naire et conservez-les pour référence
ultérieure.
CLEANING
Cleaning must be done with neutral
pH cleaners, non-abrasive and al-
cohol free. Do not use high pressure
water cleaners.
NETTOYAGE
Le nettoyage doit être fait avec des
nettoyants à pH neutre, non abrasif
et sans alcool. N’utilisez pas de
nettoyeur haute pression.
INSTALLATION
Installation has to be done by fol-
lowing the instructions, and carried
out only by qualified personnel.
INSTALLATION
L’installation doit être eectuée en
suivant les instructions et eectuée
uniquement par du personnel
qualifié.
PROTECTION GLASS
Do not use the luminaire if the pro-
tection glass is damaged or missing.
VERRE DE PROTECTION
N’utilisez pas le luminaire si la vitre
de protection est endommagée ou
manquante.
AGGRESSIVE AGENTS
Avoid contact between the luminaire
and aggressive chemical substances
(e.g. fertilizer, weed-killer, lime).
AGENTS AGRESSIFS
Évitez tout contact entre le lumi-
naire et les substances chimiques
agressives (par exemple engrais,
désherbant, chaux).
HUMIDITY
Never install the fixture in case
of rain, fog or high evironmental
humidity.
HUMIDITÉ
N’installez jamais l’appareil en cas
de pluie, de brouillard ou d’humidité
élevée.
1. WARNING  ATTENTION
IMPORTANT  IMPORTANT
2. READ BEFORE INSTALLATION  LIRE AVANT L’INSTALLATION
Luminaires should be wired with power o and all wiring and connections should be complete
and checked before power is switched on.
Les luminaires doivent être câblés hors tension et tous les câbles et connexions doivent être
terminés et vérifiés avant la mise sous tension.
OFF
* weight based on 250 mm / 9.84”
0,1 kg*
kg
kg

www.b-light.it 2/4
B LIGHT by ADE Elettronica | Via Galvani, 6 - 33083 Villotta di Chions (PN) - Italy | [phone]
INSERTO MINI CL
645 _ _ R_ _ _
B LIGHT will not consider valid the warranty conditions and will decline any responsibility for damage when the installation is not carried out according to this installation manual.
B LIGHT ne considérera pas les conditions de garantie valables et déclinera toute responsabilité pour les dommages si l’installation n’est pas eectuée conformément à ce manuel d’installation.

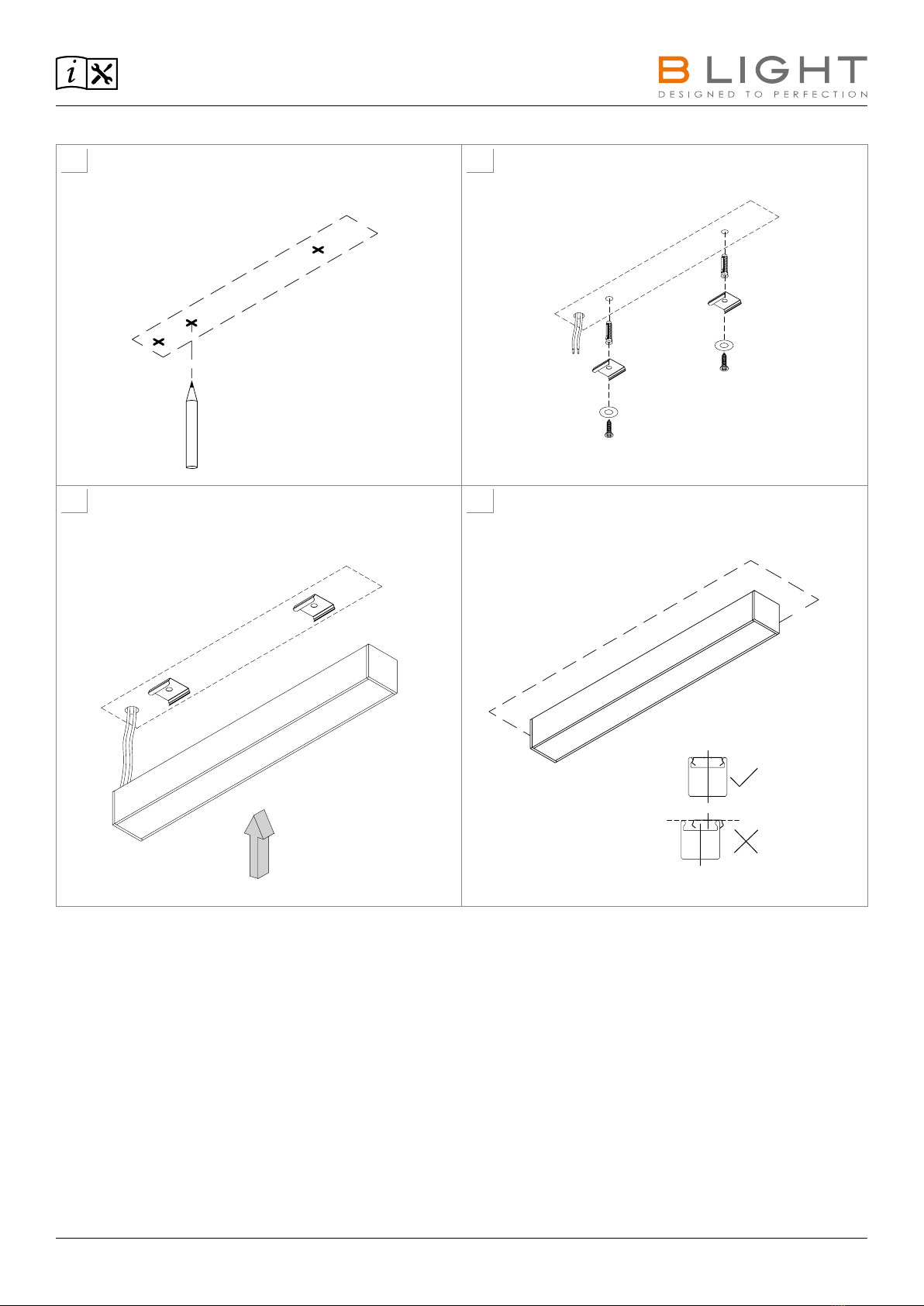

3. LUMINAIRE INSTALLATION  INSTALLATION DE LUMINAIRE
Make the electric connection through the supplied parallel splices.
Press in place on clips.
Faire la connexion électrique à travers les épissures parallèles fournies.
Appuyez en place sur les clips.
Inserto Mini CL has been installed properly.
Inserto Mini CL a été installé correctement.
Draw the fixing holes and one hole for the power supply cable.
Place a clip every 50 cm max.
Dessinez les trous de fixation et un trou pour le câble d’alimentation.
Placer un clip tous les 50 cm max.
2
3 4
1Make the holes, pull out the power supply cable and fix the supplied clips.
Faites les trous, retirez le câble d’alimentation et fixez les clips fournis.
OK
NO

www.b-light.it 3/4
B LIGHT by ADE Elettronica | Via Galvani, 6 - 33083 Villotta di Chions (PN) - Italy | [phone]
INSERTO MINI CL
645 _ _ R_ _ _
B LIGHT will not consider valid the warranty conditions and will decline any responsibility for damage when the installation is not carried out according to this installation manual.
B LIGHT ne considérera pas les conditions de garantie valables et déclinera toute responsabilité pour les dommages si l’installation n’est pas eectuée conformément à ce manuel d’installation.
4. WIRING EXAMPLE ON/OFF: 24V DC  EXEMPLE DE CÂBLAGE ON/OFF: 24V DC
5. WIRING EXAMPLE 110V: 24V DC  EXEMPLE DE CÂBLAGE 110V: 24V DC
01 Switch ON/OFF
02 Read section required accessories in each luminaire and choose a 24V DC (constant voltage) Class 2 power supply UL listed. Choose the power supply conside-
ring the correct load and always add a spare 20% as safety margin
03 Unpolarized connection: B LIGHT luminaires do not require to observe the polarity (+/-)
04 Luminaires connected in parallel
01 Commutateur ON / OFF
02 Lisez la section accessoires requis dans chaque luminaire et choisissez une alimentation de Classe 2 homologuée UL 24V DC (tension constante). Choisir l’ali-
mentation en considérant la charge correcte et toujours ajouter une marge de sécurité de 20%
03 Raccordement non polarisé: Les luminaires B LIGHT ne nécessitent pas de respecter la polarité (+/-)
04 Luminaires connectés en parallèle
01 Read section required accessories in each luminaire and choose a 24V DC (constant voltage) 1-10V Class 2 power supply UL listed.
For a perfect dimming, it is necessary that the power supply is saturated to 100%
02 Unpolarized connection: B LIGHT luminaires do not require to observe the polarity (+/-)
03 Luminaires connected in parallel
01 Lisez la section accessoires requis dans chaque luminaire et choisissez une alimentation 24V DC (tension constante) 1-10V Classe 2 listée UL.
Pour une gradation parfaite, il faut que l’alimentation soit saturée à 100%
02 Raccordement non polarisé: Les luminaires B LIGHT ne nécessitent pas de respecter la polarité (+/-)
03 Luminaires connectés en parallèle
04
01
02
03
24V DC 120 VAC
03
02
1-10V
01
24V DC 120 VAC

www.b-light.it 4/4
B LIGHT by ADE Elettronica | Via Galvani, 6 - 33083 Villotta di Chions (PN) - Italy | [phone]
INSERTO MINI CL
645 _ _ R_ _ _
B LIGHT will not consider valid the warranty conditions and will decline any responsibility for damage when the installation is not carried out according to this installation manual.
B LIGHT ne considérera pas les conditions de garantie valables et déclinera toute responsabilité pour les dommages si l’installation n’est pas eectuée conformément à ce manuel d’installation.
Read installation manual SMART DIMM MASTER 4 or SMART DIMM SLAVE 4.
Lire le manuel d’installation SMART DIMM MASTER 4 ou SMART DIMM SLAVE 4.
7. WIRING DISTANCE  DISTANCE DE CÂBLAGE
The below wiring distance data are produced from testing with B LIGHT supplied power supplies.
Performance of B LIGHT products with other power supplies cannot be guaranteed. Contact B LIGHT for further information.
Les données de distance de câblage ci-dessous sont produites à partir d’essais avec des alimentations électriques fournies par B LIGHT.
Les performances des produits B LIGHT avec d’autres alimentations ne peuvent pas être garanties. Contactez B LIGHT pour plus d’informa-
tions.
LUMINAIRES 24V DC CONSTANT VOLTAGE  LUMINAIRES 24V DC TENSION CONSTANTE
0,5 mm20,75 mm21,0 mm21,5 mm22,5 mm2
20W 12 m 18 m 24 m 36 m 60 m
40W 6 m 9 m 12 m 18 m 30 m
60W 4 m 6 m 8 m 12 m 20 m
100W 2 m 3 m 5 m 7 m 12 m
150W 1,5 m 2,5 m 3 m 5 m 8 m
240W 1 m 1,5 m 2 m 3 m 5 m
Power supply
Source de courant
Cable size / max wiring distance from the power supply to the last connected luminaire.
Taille de câble / distance de câblage maximale de l’alimentation au dernier luminaire connecté.
6. 010V OR DMX DIMMING: 24V DC WITH CONTROL UNIT  010V OU DMX DIMMING: 24V DC AVEC UNITÉ DE CONTRÔLE
