Back View RV-250 User manual

RV-250
Montage- und Bedienungsanleitung
Installation and Operating Instructions · Instrucciones de montaje y de servicio ·
Instructions de montage et de service · Istruzioni di montaggio e d’uso · Montage- en
bedieningshandleiding · Monterings- og betjeningsvejledning · Monterings- och
bruksanvisning · Monterings- og bruksanvisning · Asennus- ja käyttöohje
DRückfahrvideosystem 18
GB Rear View System 33
✎✎
✎✎
✎3
ESistema de vídeo de marcha atrás 48
FSystème vidéo à rétrocaméra 63
IVideosistema di retromarcia 78
NL Achteruitrij-videosysteem 93
DK Bakvideosystem 108
SBackningsvideosystem 123
NRyggevideosystem 138
FIN Peruutusvideojärjestelmä 153
Symbole
A5_921-02 Umschlag RV 250.p65 18-09-2003, 11:301

A5_921-02 Umschlag RV 250.p65 18-09-2003, 11:302

3
A
✎
Nicht
ziehen
Don‘t pull
b.
c.
a.
Nicht öffnen
Don’t open
1
3
2
4
5
6
7
8
9
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:303

4
B
2
4
3
5
6
10
12
13
14
8
9
7
1
11
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:304

5
C
✎
1.1
1.2
1.3
1.5 1.7
2.1
1.4
1.6
2.2
2.3
2.4
2.5
2.6
2.7
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:305

6
E
3
2
1
1 2 3 4 5 76
D
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:306

7
4 verschiedene
Punkte anzeichnen
Mark 4 different
points
F
✎

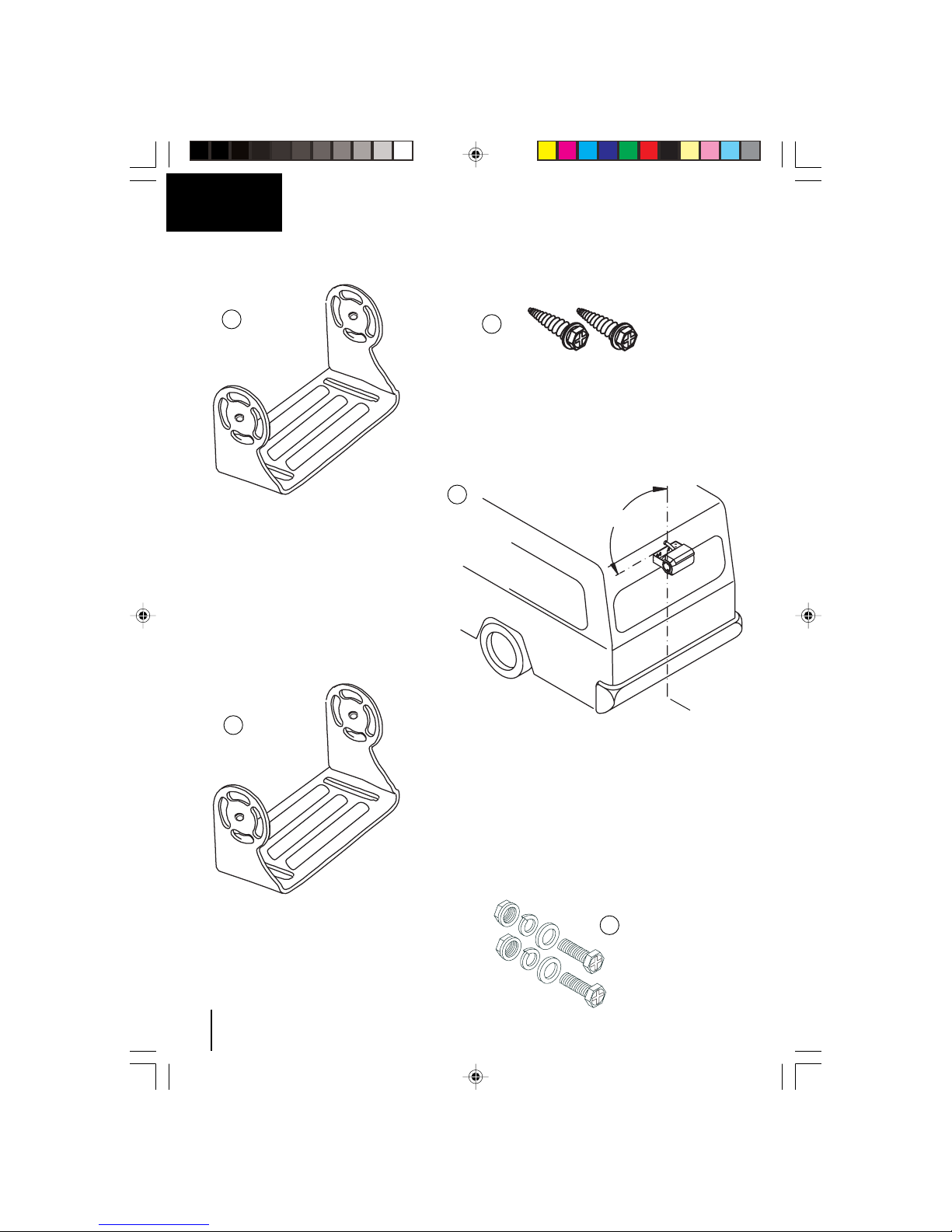

1
23
4
5
189 mm
176 mm
253 mm
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:307

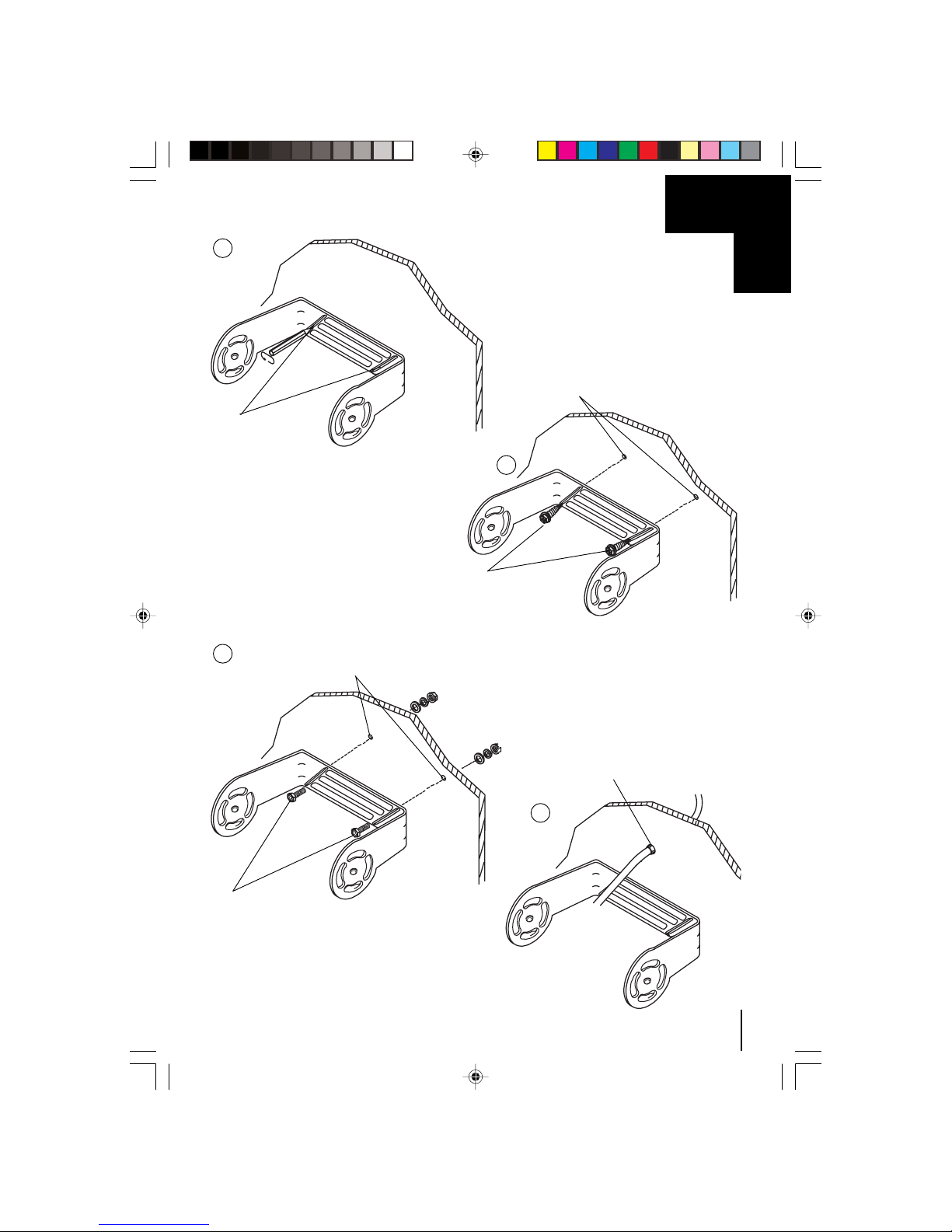

8
F
Bohrung von Ø 4 mm
Drillhole of 4 mm Ø
7
Blechschrauben 5 x 20 mm
Metal screws 5 x 20 mm
Nur in 1,5 mm starkem Stahlblecah verwenden
Use only in steel sheet of 1.5 mm thickness
8

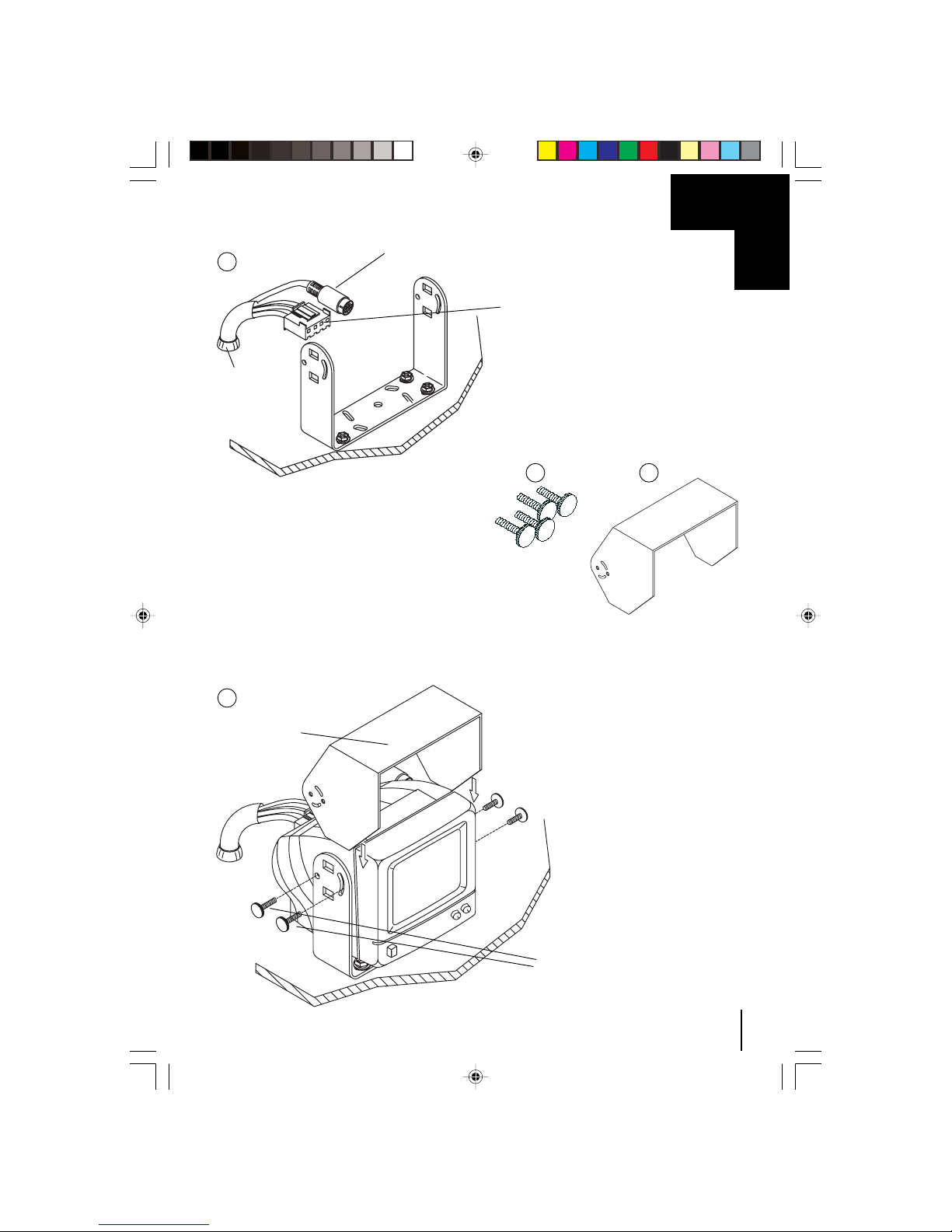

Monitorhalter
Monitor holder
6
Monitorhalter
Monitor holder
9
Bohrung von Ø 5,5 mm
Drillhole of 5.5 mm Ø
10
Gewindeschrauben M 5 x 20 mm mit Muttern und Scheiben
M 5 x 20 mm bolts with nuts and washers
11
Blechschrauben 5 x 20
mm
Metal screws 5 x 20 mm
Gewindeschrauben M 5 x 20
mm
M 5 x 20 mm bolts
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:308

9
F
✎
Bohrung von
Ø 18 mm
Drillhole of
18 mm Ø
Verlängerungskabel
Extension cablea
Anschlusskabelsatz
Connection
cable set
12
Rändelschrauben
Knurled screws
Sonnenblende
Sun shield
13 14
Rändelschrauben
Knurled screws
Sonnenblende
Sun shield
15
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:309

10
G
Nur in 1,5 mm starkem Stahlblech verwenden
Use only in steel sheet of 1.5 mm thickness
Blechschrauben 5 x 20 mm
5 x 20 mm metal screws

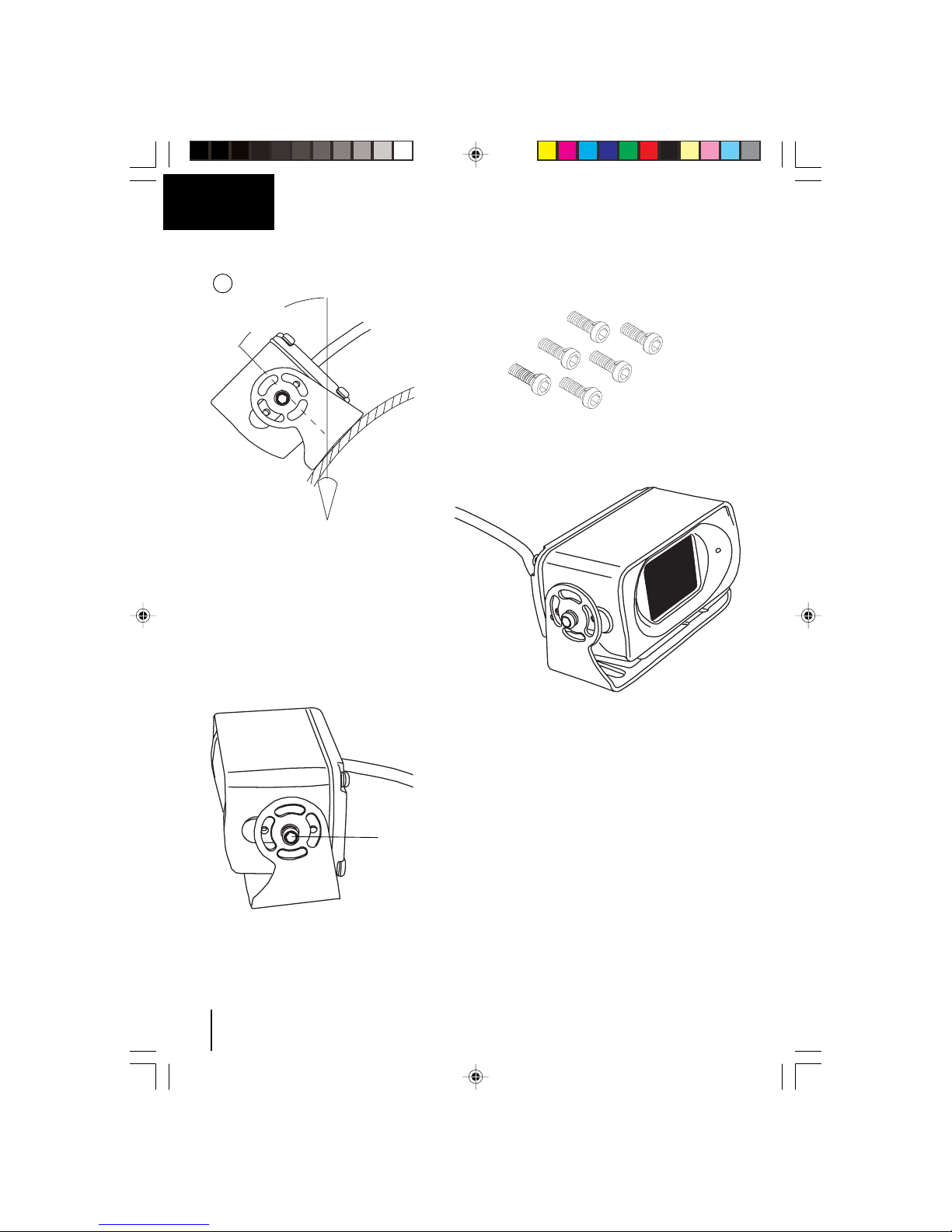

Kamerahalter
Camera holder
4
Kamerahalter
Camera holder
12
90°
Mittig
Centre
3
Gewindeschrauben M 5 x 20 mm
M 5 x 20 mm bolts
5
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:3010

11
G
✎
Bohrung Ø 13 mm
Drillhole of 13 mm Ø
9
Bohrung von Ø 5,5 mm
Drillhole of 5.5 mm Ø
Gewindeschrauben
M 5 x 20 mm
M 5 x 20 mm bolts
8
Bohrung von Ø 4 mm
Drillhole of 4 mm Ø
Blechschrauben 5 x 20 mm
5 x 20 mm metal screws
7
Anzeichnen
Mark
6
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:3011

12
G
Innensechskantschrauben
Hexagon socket head screws
10
ca. 50°
approx. 50°
Kamera
Camera
Innensechskantschrauben
Hexagon socket head screws
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:3012

13

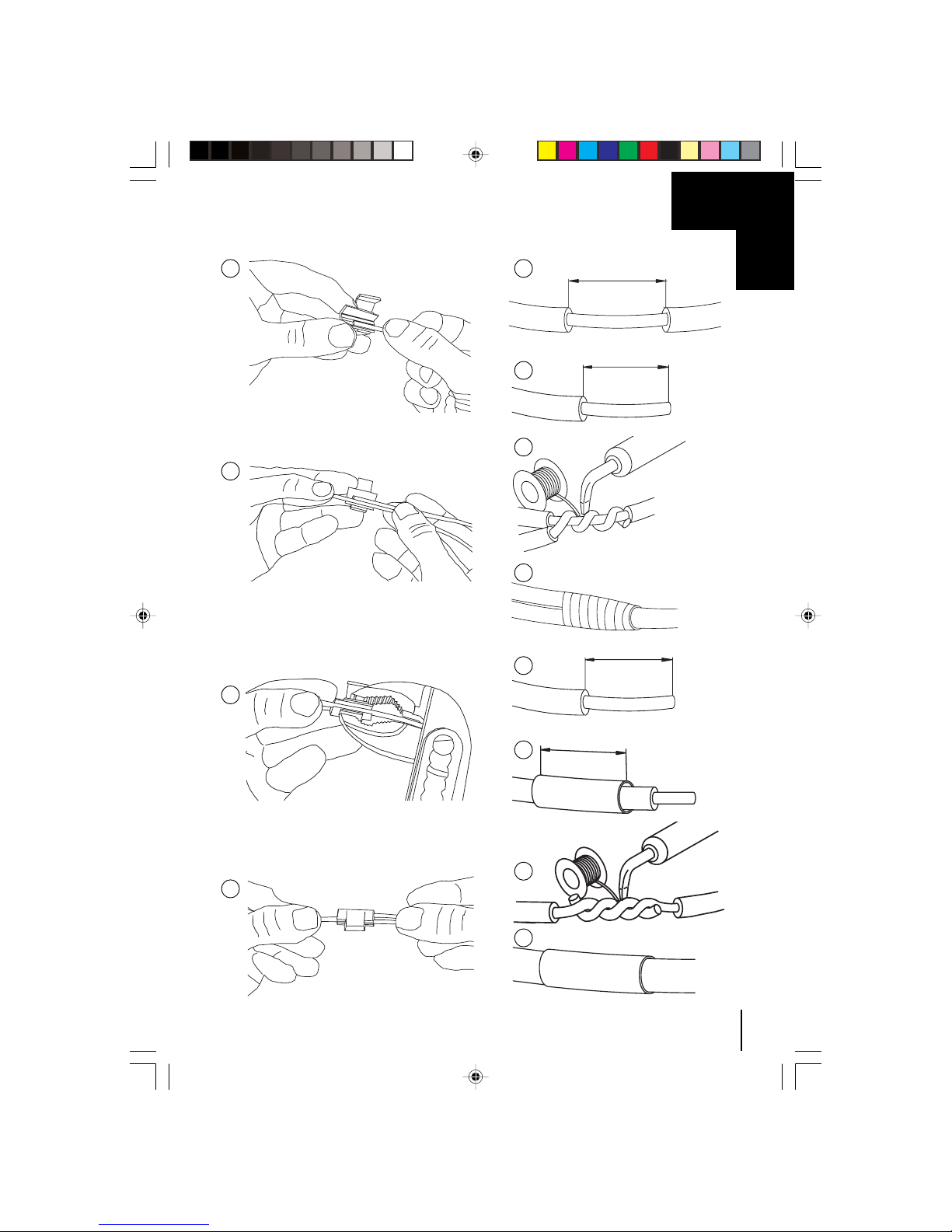

H
✎
15 mm
10 mm
20 mm
10 mm
1
6
11
2
7
12
3
8
4
9
5
10
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:3013

14
H
100mm
50mm 50mm
16
14

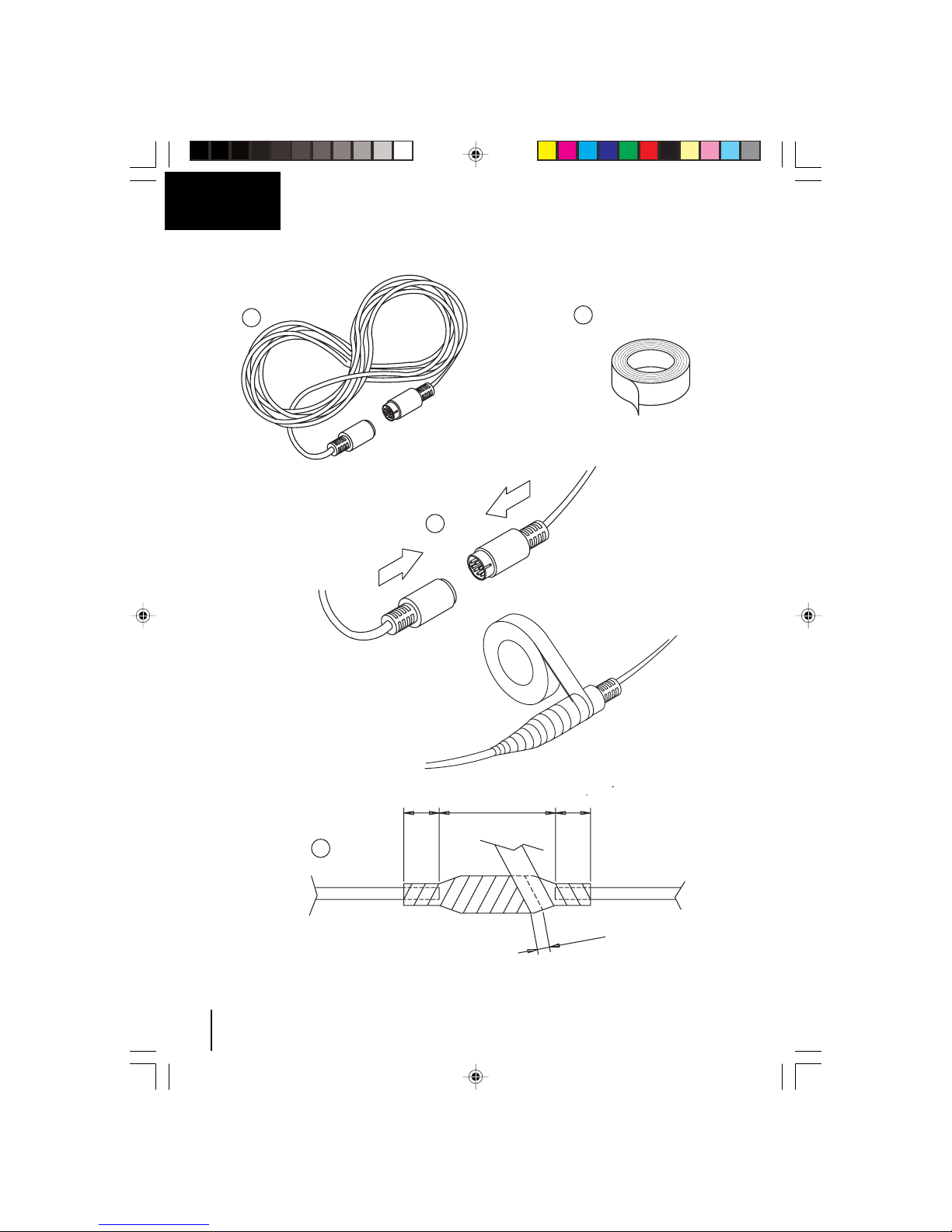

13 15a
1/2 Breite des Isolierbandes überlappen lassen
Wrap insulating tape so as to overlap by half
Isolierband
Insulatig tape
Verlängerungskabel
Extension cable
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:3014

15
✎
H
Rückansicht des Monitors
View of rear of monitor
Zündschloss
Ignition lock
Anschluss durch
Abzweigverbinder oder Löten
Connection by junction
connector or soldering
Rot/Red
Masse Klemme 31
Earth Terminal 31
Klemme 15
Zündung +
Terminal 15
Ignition +
Instrumentenbeleuchtung
Dashboard illumination
Lichtschalter
Light switch
Schalter für Rückfahrscheinwerfer
Switch for reversing lights
Anschluss durch
Abzweigverbinder oder Löten
Connection by junction
connector or soldering
Braun
Brown
Weiß
White
Schwarz
Black
Rückfahrscheinwerfer
Reversing lights
vorhandenes Originalkabel
Existing original cable
Anschlusskabeal der RV-250
RV-250 connection cable
17
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:3015

16
I
Heck Ihres Fahrzeuges
Rear of your vehicle
J
Verdrehen
Twist
1
2
Zündung EIN
Ignition ON = ON
POWER
1
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:3016

17
A5_921-02 Bilder RV 250 neu.p65 18-09-2003, 11:3017

18
Titel Seite
Abbildungen zur Einbauanleitung 3-17
Inhaltsverzeichnis 18
Hinweise zur Benutzung der Einbauanleitung 18
Sicherheits- und Einbauhinweise 19-20

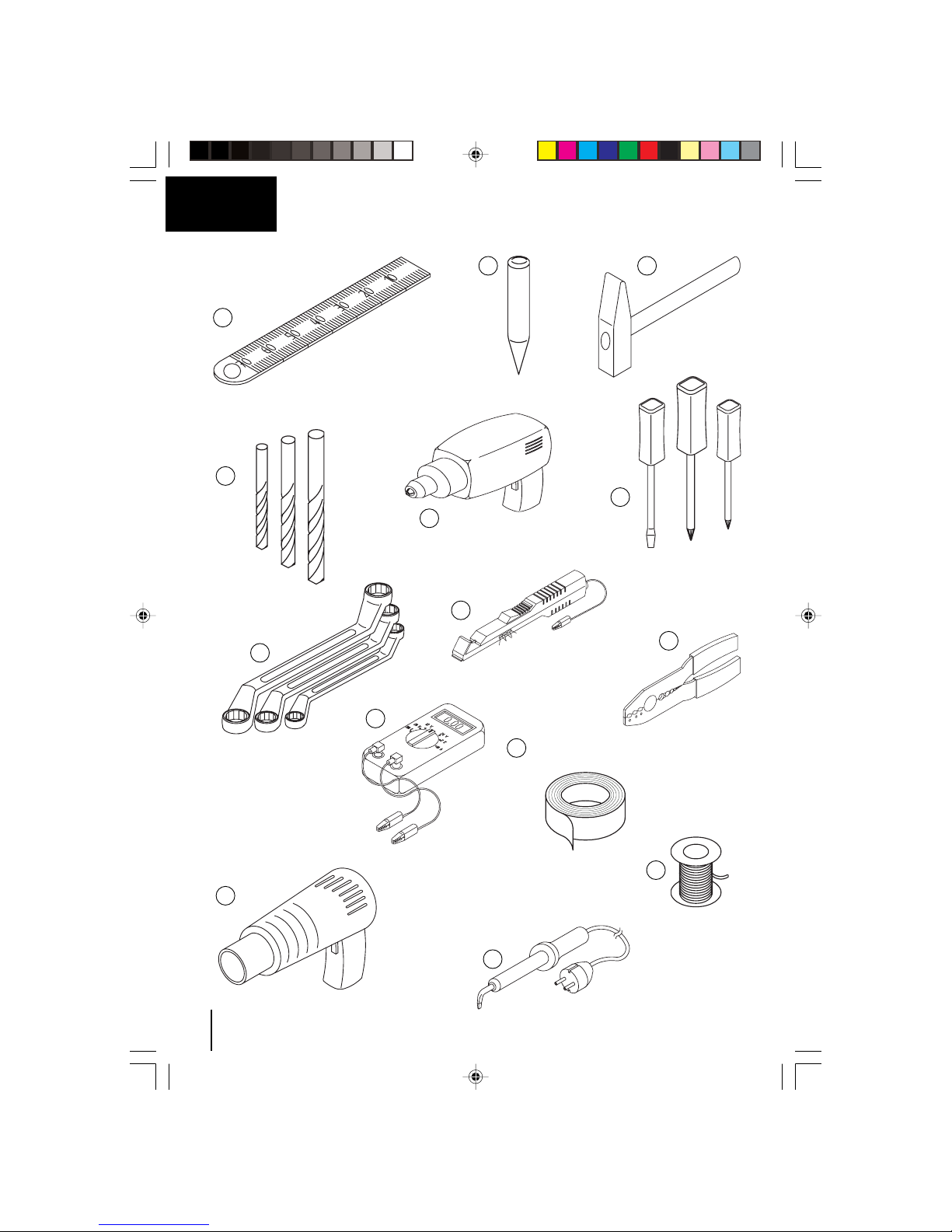

Benötigtes Werkzeug 21
Lieferumfang 22
Zubehör für RV-250 22
Beschreibung der Kamera 22
Funktionsbeschreibung des Monitors 22
Montage des Monitors 23-25
Montage der Außenkamera 25-28
Kabelverlegung 28-30
Einstellung und Funktionsüberprüfung 31
Einstellung der Kamera 31
Technische Daten 32
Inhaltsverzeichnis
Warnung! Sicherheitshinweis:
Nichtbeachtung kann zu Personen- oder Materialschäden führen.
Achtung! Sicherheitshinweis:
Nichtbeachtung führt zu Materialschäden und beeinträchtigt die
Funktion des Rückfahrvideosystems RV-250.
Die Raute kennzeichnet Einbauschritte, die Sie ausführen müssen.
Damit der Einbau ohne Schwierigkeiten stattfindet, diese Einbauan-
leitung und Bedienungsanleitung vor Beginn der Montage durchlesen.
Sollte die Anleitung nicht alle Ihre Fragen beantworten oder sollten
Montageschritte nicht klar sein, fragen Sie bitte unbedingt unseren
technischen Kundenservice.
WAECO International GmbH
D-48282 Emsdetten · Hollefeldstr. 63
Tel. [phone] · Fax [phone]
Internet: http://www.waeco.com
Hinweise zur Benutzung der Einbauanleitung
◆
A5_921-02 -D- RV 250 neu.p65 18-09-2003, 11:3018

19
D
Sicherheits- und Einbauhinweise
Warnung! Unzureichende Leitungsverbindungen können zur Folge
haben, dass durch Kurzschluss:
– Kabelbrände entstehen
– der Airbag ausgelöst wird
– elektronische Steuerungseinrichtungen beschädigt werden
– elektrische Funktionen (Blinker, Bremslicht, Hupe, Zündung, Licht)
ausfallen
Beachten Sie deshalb folgende Hinweise:
Bei Arbeiten an den Leitungen des Fahrzeuges gelten folgende
Klemmenbezeichnungen:
30 (Eingang von Batterie Plus direkt),
15 (Geschaltetes Plus, hinter Batterie)
31 (Rückleitung ab Batterie, Masse)
58 (Standlicht) (Rückfahrscheinwerfer)
Die sicherste Verbindungsart ist, die Kabelenden miteinander zu verlöten
und anschließend zu isolieren.
Bei wieder lösbaren Verbindungen nur isolierte Kabelschuhe, Stecker und
Flachsteckhülsen verwenden. Keine Lüsterklemmen verwenden.
Zum Verbinden der Kabel mit Kabelschuhen, Steckern oder Flachsteck-
hülsen eine Krimpzange verwenden.
Bei Kabelanschlüssen an 31 (Masse):
Das Kabel mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene
Masseschraube schrauben oder mit Kabelschuh, Blechschraube und
Zahnscheibe an das Karosserieblech schrauben.
Auf gute Masseübertragung achten!
Warnung! Wegen Kurzschlussgefahr vor Arbeiten an der Fahrzeug-
elektrik immer den Minuspol der Batterie abklemmen.
Bei Fahrzeugen mit Zusatzbatterie ebenfalls den Minuspol ab-
klemmen.
Achtung! Beim Abklemmen des Minuspols der Batterie verlieren alle
flüchtigen Speicher der Komfort-Elektronik ihre gespeicherten Daten.
A5_921-02 -D- RV 250 neu.p65 18-09-2003, 11:3019

20
Folgende Daten müssen Sie je nach Fahrzeugausstattung neu eingeben:
Radiocode · Fahrzeuguhr · Zeitschaltuhr · Bordcomputer · Sitzposition
Hinweise zur Einstellung können Sie in der jeweiligen Bedienungsan-
leitung nachlesen.
Warnung! Im Fahrzeug montierte Teile des Rückfahrvideosystems
RV-250 müssen so befestigt werden, dass sie sich unter keinen
Umständen (scharfes Abbremsen, Verkehrsunfall) lösen können und
zu Verletzungen der Fahrzeuginsassen führen können.
Achten Sie bei Platzierung des Monitors darauf, dass dieser nicht im
Wirkungsbereich eines AIRBAGS montiert wird. Bei Auslösung
besteht sonst Verletzungsgefahr.
Beachten Sie immer die Sicherheitshinweise des Herstellers! Einige
Arbeiten (z.B. an Rückhaltesystemen wie AIRBAG etc.) dürfen nur
von geschultem Fachpersonal durchgeführt werden!
Achtung! Zum Prüfen der Spannung in elektrischen Leitungen
darf nur eine Diodenprüflampe (siehe ✎A 1) oder ein Voltmeter
(siehe ✎A 2) benutzt werden. Prüflampen (siehe ✎A 3) mit einem
Leuchtkörper nehmen zu hohe Ströme auf und die Fahrzeug-
elektronik kann beschädigt werden.
Achtung! Um Schäden zu vermeiden, auf ausreichenden Frei-raum
für den Bohreraustritt (siehe ✎A 4) achten. Jede Bohrung entgraten
und mit Rostschutzmittel behandeln.
Achtung! Beachten Sie beim Verlegen der elektrischen An-schlüsse,
dass diese:
1. nicht stark geknickt und verdreht werden (siehe ✎A 5 a)
2. nicht an Kanten scheuern (siehe ✎A 5 b)
3. nicht ohne Schutz durch scharfkantige Durchführungen
verlegt werden (siehe ✎A 5 c).
Die Kamera ist wasserdicht. Die Dichtungen halten aber nicht einem
Hochdruckreiniger stand (siehe ✎A 6).
Öffnen Sie die Geräte nicht, da dieses die Dichtigkeit und die Funktions-
fähigkeit beeinträchtigt (siehe ✎A 7).
Ziehen Sie nicht an den Kabeln, da dieses die Dichtigkeit und die Funkti-
onsfähigkeit der Kamera beeinträchtigen könnte (siehe ✎A 8).
Die Kamera ist nicht für den Betrieb unter Wasser geeignet (siehe ✎A 9).
Sicherheits- und Einbauhinweise
A5_921-02 -D- RV 250 neu.p65 18-09-2003, 11:3020
