Backyard Discovery Marco Series User manual

01/24/2007
- BEFOREYOU BEGIN -
Includes 10’x7’8-5/8” (305x235 cm), 10’x11’8-5/8” (305x357
cm), 10’x15’8-5/8” (305x479 cm) Building Instructions
We manufacture kits from select construction grade lumber and engineered wood products. Construction grade
lumber, a product cut from trees, has many natural characteristics and blemishes that may be present in some of
the pieces you receive in your kit. Natural characteristics and blemishes in construction lumber may include knots,
torn wood grain along edges, minor cracks/splits, twists, limited bark along edges and pitch pockets that may
exude sap. Be assured that the individual parts have been cut and inspected to remove as many of the wood’s
natural, less appealing characteristics as possible. These characteristics and/or blemishes will not affect the
strength, durability, or structural integrity of the finished product. Generally, the exterior trim parts selected for
your kit are graded from only one side and should be installed with the most attractive side outward. Our limited
warranty does not cover the natural characteristics and blemishes that occur with construction grade lumber
products.
- ANTES DE EMPEZAR -
Tools required
(Herramientas
necesarias)
❑Hammer
(Martillo)
❑Phillips
Screwdriver
(Desarmadorcruz)
❑Level
(Nivel)
❑Ladder
(Escalera)
❑Pencil
(Lápiz)
❑Tape Measure
(Cinta métrica)
❑Utility Knife
(Navaja)
❑PaintTools
(Herramientas
para pintar)
❑Caulk Gun
(Pistola para
masillado)
❑Wood Glue
(Pegamento para
madera)
Optional Tools
(Herramientas
opcionales)
❑Electric Drill w/
#2 Phillips Tip
(Taladroeléctrico
Broca “Phillips”)
❑Chalk Line
(Línea de marcar)
❑Square
(Escuadra)
❑Nail Pouch
(Bolsillo para
clavos)
Made in the USA
Base
Building/Edificios
10’x7’8-5/8”
(305x235 cm)
#16609-SL
Instrucciones para edificios de 10’x7’8-5/8” (305x235 cm),
10’x11’8-5/8” (305x357 cm), 10’x15’8-5/8” (305x479 cm)
Fabricamos nuestros equipos de madera elaborada y de productos maquinados de madera . La madera
elaborada, producto de árboles, tiene muchas características e imperfecciones naturales que puedan
tener algunas piezas contenidas en el equipo. Estas imperfecciones y características pueden incluir
nudos, grano rasgado sobre el borde, rajas/grietas pequeñas, torsiones, cortezas en el borde, y bolsos
que exuden savia. Asegurams que hemos cortado e inspeccionado las partes individuales para eliminar
las características naturales menos atractivas posibles. Estas características y/o imperfecciones no
afectarán la fuerza, durabilidad ni la integridad estructural del producto final. Po lo general, las piezas de
moldura exterior seleccionadas para su equipo se elaboran de un solo lado y deben ser instaladas con
la parte más atractiva por fuera. Nuestra garantía limitada no cubre las características e impefecciones
que ocurren con los productos de madera elaborada.
Hecho en Estados Unidos
Marco Series
10’ Wide Gable
Techo a dos aguas 10’
First...
●Check with your local building authority before erecting.
●Read instructions thoroughly before you begin.
Building Codes
●
Our buildings are designed to meet most local and national
U.S. codes and are not meant to be used for living space.
●
General construction drawings can be provided.
Check All Parts
●If a part is missing, circle the part in question and call.
● Please note the primer color may vary on siding and
trim parts. This is a factory applied primer intended for
preparing your building for painting. This is NOT a finish
coat. This primer color variation will not affect the look of
your building once painted.
Important
●Lumber is graded from one side, use most attractive
face to the outside.
●In a drawing, a dotted line represents a part hidden from
view (like a part under a panel).
Assistance required
●Assistance is necessary to handle, fit, and secure
some components.
Squareness is very Important!
●Keep 90° corners and 90° perpendiculars throughout
the assembly to ensure all components fit together.

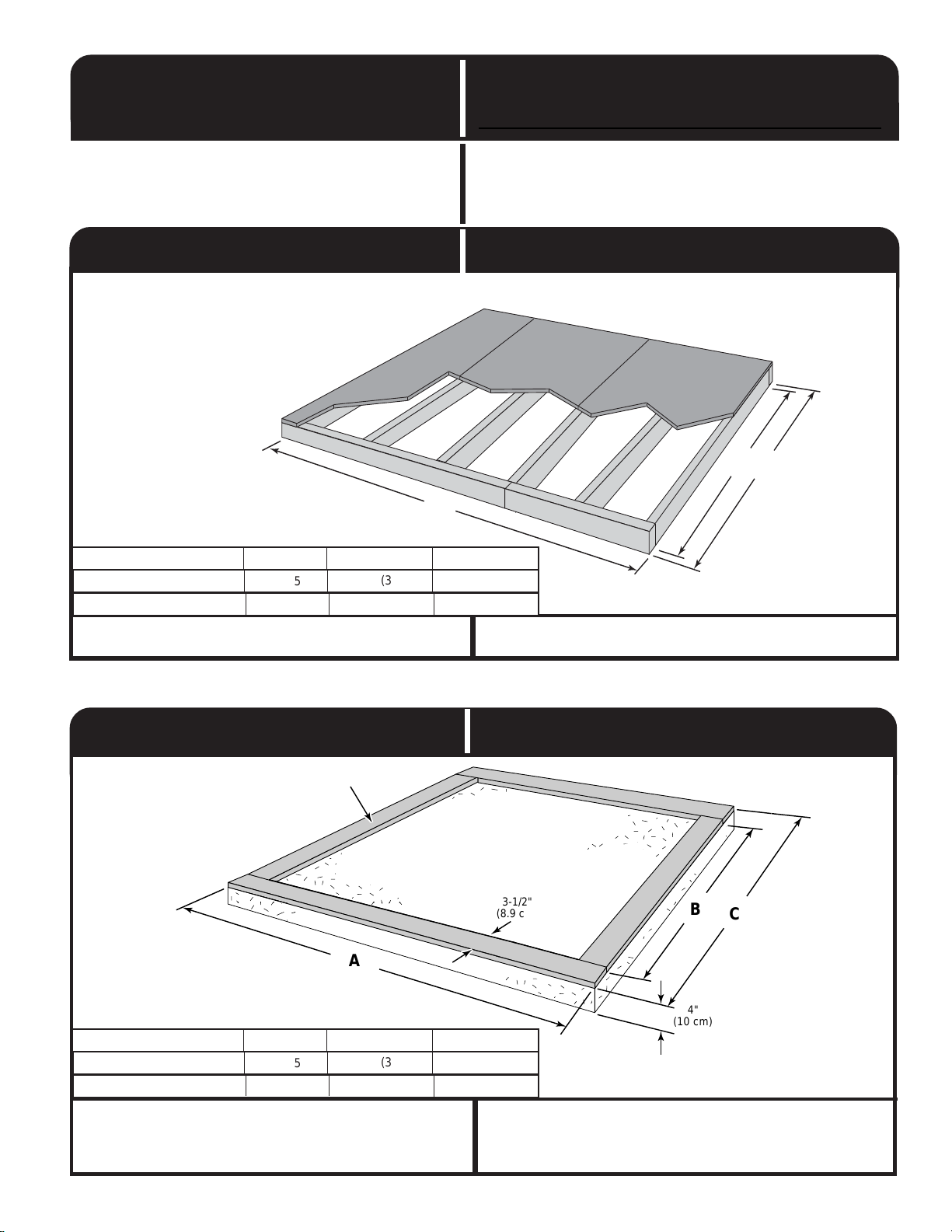

Check foundation size
●Before starting on your foundation, make sure you are
building the correct size foundation for your building.
Safety!
● Check for protruding nails, pound any protruding
nails into the wood or cut them off flush
Always wear OSHA-APPROVED safety
glasses throughout assembly process
Primero...
●Consulte la autoridad de construcción local antes de
construir el edificio.
●Lea las instrucciones completamente antes de empezar.
Códigos de Construcción
●Hemos diseñado nuestros edificios a que conformen con
todos los códigos de construcción locales y nacionales. Los
edificios no están proyectados como residencia.
●Se disponen planes generales de construcción.
Compruebe todas las piezas
●Si falta una pieza, indícala con un círculo y llámenos.
●Aviso: El color del imprimador puede variar en la covertura
y las partes de la moldura. Este imprimador se aplica en la
fábrica y es para preparar su edificio para pintar. NO es una
capa de pintura terminada. La variación en el color del
imprimador no afectará la apariencia de su edificio al pintarlo.
Importante
●La Madera está elaborada en un solo lado. Use el lado más
atractivo en el exterior.
●Si falta una pieza, póngale un círculo y llámenos.
●En un dibujo una línea punteada representa una pieza no
vista (por ejemplo, una pieza debajo de un panel)
Ayuda requerido
●Seleccione un sitio nivelado.
●Será necesario pedir ayuda para manejar, unir, y reforzar
algunas piezas.
¡Es preciso escuadrar el edificio!
●Mantenga ángulos de 90° en las esquinas y los
perpendiculars durante la construcción para asegurar que
todas las piezas se unen correctamente.
Comprueba las dimensiones de la
cimentación.
●Compruebe que las dimensiones de la cimentación son las
correctas para el edificio.
¡Seguridad!
● Inspeccione para clavos sobresalientes; hinque cualquier
clavo sobresaliente en la madera o córtelo nivelados con la
madera
Siempre lleve gafas de seguridad
aprobadas por OSHA durante la
construcción.
Base + 1
Extenders/
Extensiones
10’x11’ 8-5/8”
(305x357 cm)
Base + 2
Extenders/
Extensiones
10’x15’ 8-5/8”
(305x479 cm)
Customer Service
(Servicio al cliente)
1-800-437-0784
1000 Ternes Drive
Monroe, MI 48162

2
Px2

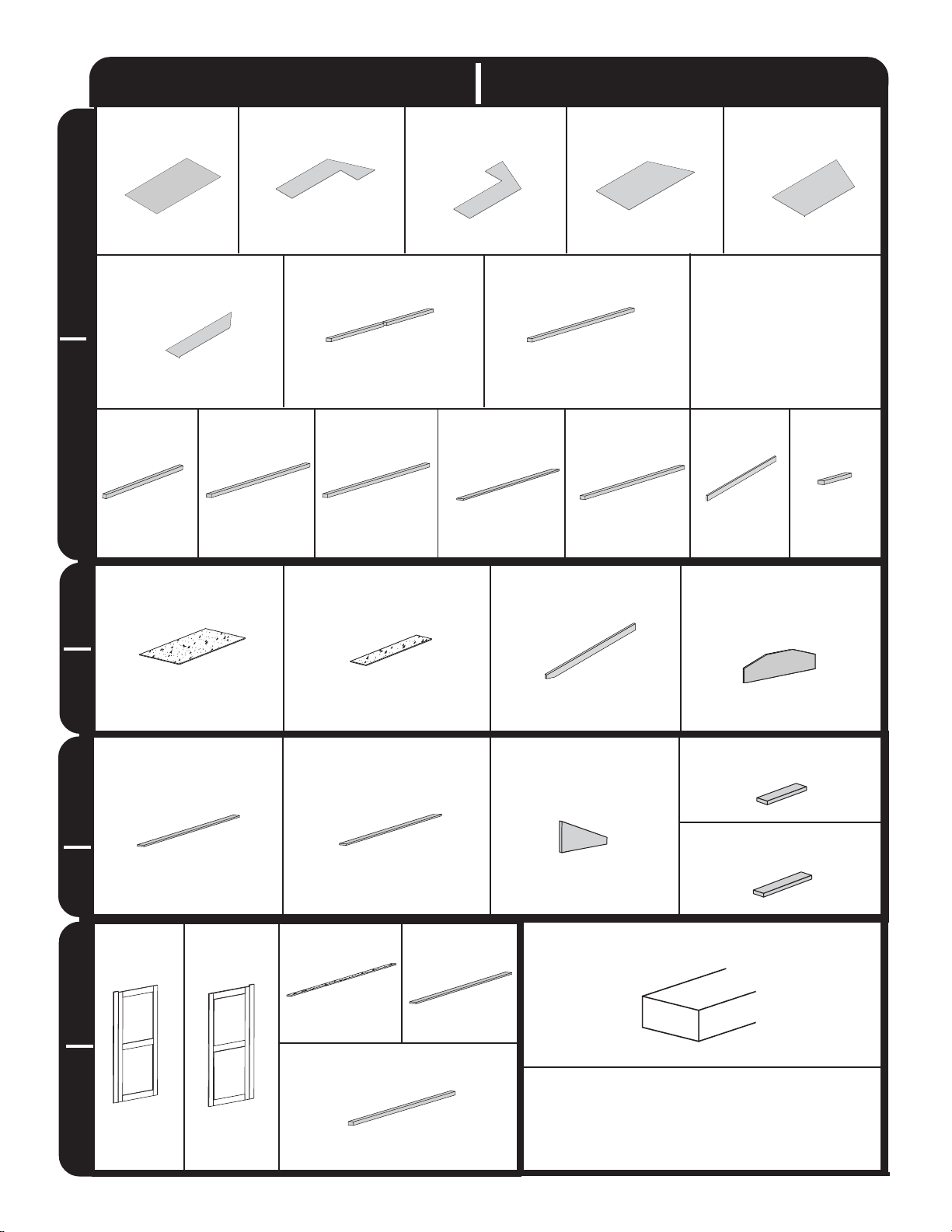

10’ X 7’ 8-5/8” (305x235 cm)
LISTA DE PIEZAS
TECHO
10’ X 7’ 8-5/8” (305x235 cm)
PARTS LIST
ROOF

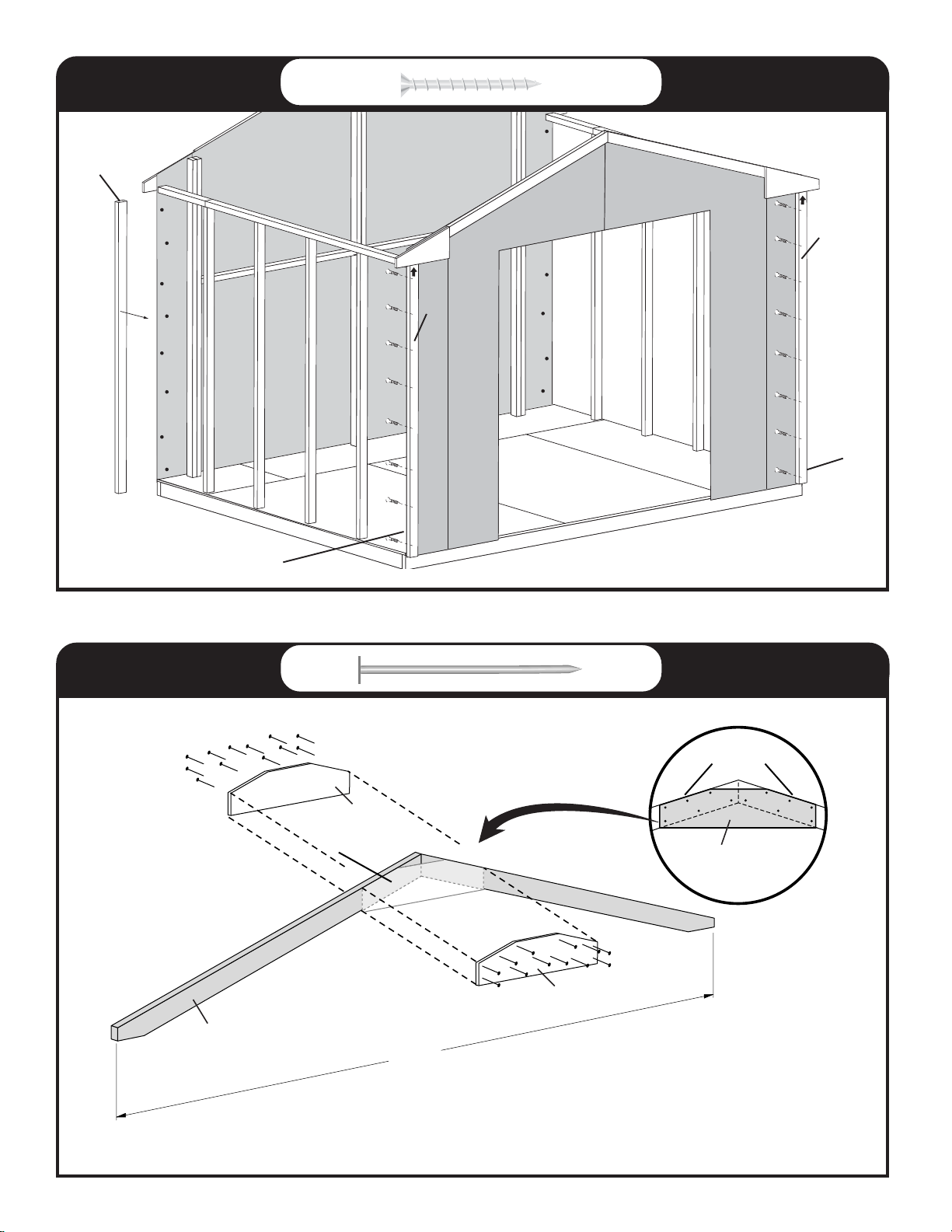

TRIM
MOLDURA
48”x96”
(122x244 cm)
HP x2
Rafter Gusset
Viga PlacadeUnión
TC x6 Nx6
WALLS
48”x72”
(122x183 cm)
Fx1
H
MURO
x4
48”x95-13/16”
(122x243 cm)
x1
Gx1 K
x1
J
Qx2
20”x96”
(51x244 cm)
Tx4
3/4”x7-3/4”x16”
(1.9x20x41 cm)
6” x 20”
(15 x 51 cm)
2x4x66-1/2” (169 cm)
1”x3”x94-3/4”
(2.5x7.6x241 cm)
HS x2
Left
Door
Vx1
x1
RS
RS
RS
PUERTA
Right
Door Aviso
Dos letras o tres
letras de
identificación están
marcadas
horizontalmente en
las piezas. Letras de
identificación de una
sola letra no están
en las piezas.
DOOR
W
Puertaizquierda Puertaderecha Note
Double and Triple
Letter Part
identification letters
are stamped
on part and read
horizontally, single
letter part letters
not stamped on
parts.
Nominal Size
(Dimensión nominal)
Lumber Sizes
Dimensiones de la madera
Actual Size
(Dimensiones verdaderas)
x1
1x3x94-3/4”
(241 cm)
=
=
=
=
2 x 4
2 x 3
1 x 4
1 x 3
1-1/2” x 3-1/2” (3.8 x 8.9 cm)
1-1/2” x 2-1/2” (3.8 x 6.3 cm)
3/4” x 3-1/2” (1.9 x 8.9 cm)
3/4” x 2-1/2” (1.9 x 6.3 cm)
x2
48”x95-13/16”
(122x243 cm) 48”x95-13/16”
(122x243 cm) 48”x95-13/16”
(122x243 cm)
Ux4
3/4”x3-1/2”x6”
(1.9x9x15cm)
Zx4
3/4”x2-1/2”x6”
(1.9x6x15cm)
OR
3/4”x3-1/2”x8”
(1.9x9x21cm) 3/4”x2-1/2”x8”
(1.9x6x21cm)
OR
3/8”x1-3/4”x69”
(.9x4.5x175 cm)
2”x3”x68-1/4”
(2x7.6x173 cm)
E
D
OZ x6
x1
2x3x93”
(236 cm)
OY x4
L
11-7/8”x79-7/16”
(30x202 cm)
2L/2R
PB x8
2x3x77”
(196 cm)
x1
OD x4
2x3x70-1/4”
(178 cm)
2x3x72”
(183 cm)
2x3x50-5/8”
(144 cm)
x2
2x3x93”
(236 cm)
x2
NB
PA
2x3x45-3/4”
(116 cm)
1”x3”x72”
(2.5x7.6x183 cm)
x1HJ
PL
LN
2x3x16-1/2
(56 cm)
PM x2
2x3x92-5/8”
(235 cm)

3

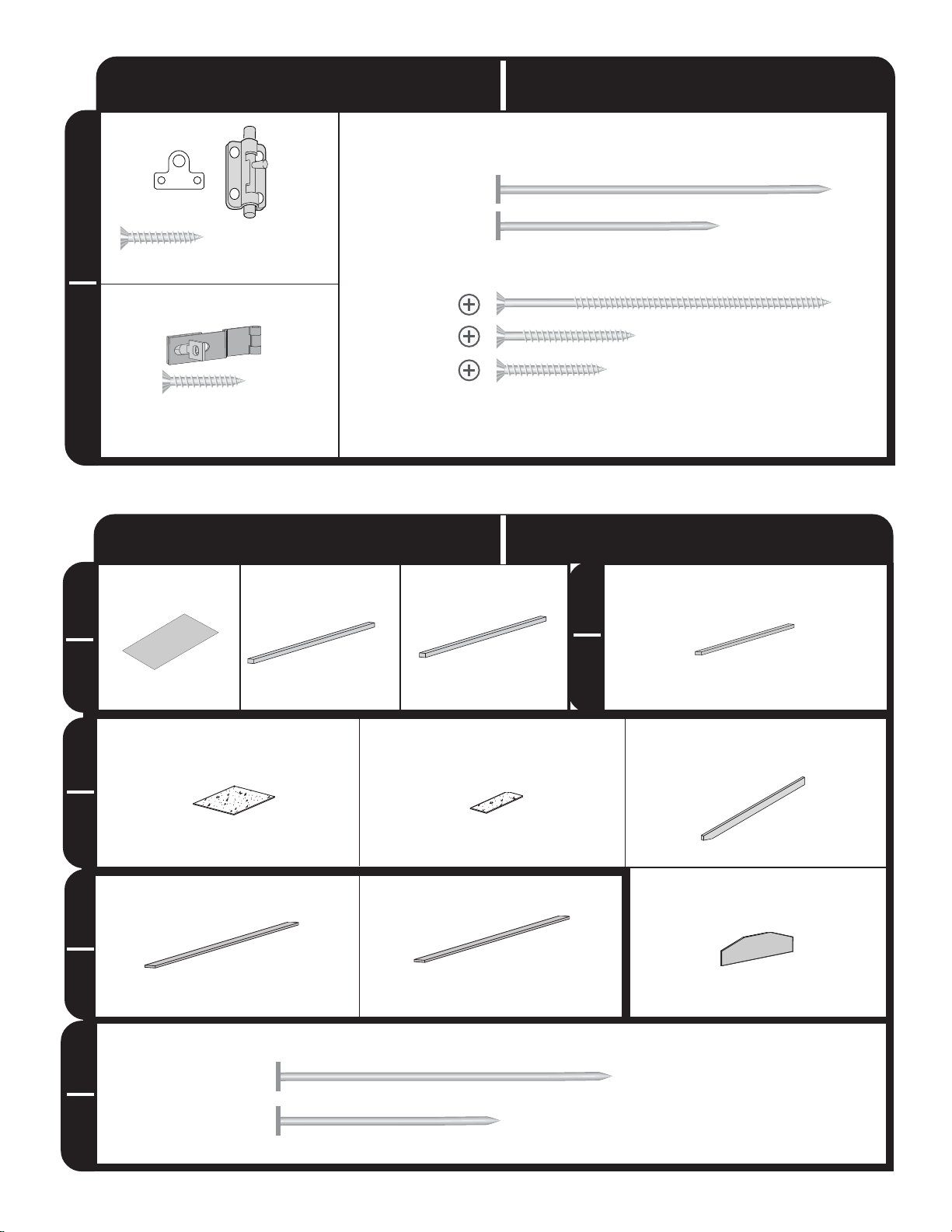

HARDWARE
TRIM TECHO MURO
3/8”x48”x72”
(.9x122x183 cm)
Ax2
FP x2
1x3x48” (122 cm)
FO x2
Placa de Union
Nx4
NK x2
47-7/8”x48”
(122x122 cm)
x2
20”x48”
(51x122 cm)
Yx2 TC x4
2x3x48”
(122 cm)
3”(7.6cm)
2”(5.0cm)
x 24
x 194
Dimensiones Verdadera
Actual Size
FERRETER
ÍA ROOF WALL
Actual Size
FERRETER
ÍA
10’ X 4’ (305 x 122 cm)
EXTENDER PARTS LIST 10’ X 4’ (305 x 122 cm)
LISTA DE PIEZAS DE EXTENSIÓN
Gusset
HARDWARE
MOLDURA
Rafter Viga
1”x3”x48” (2.5x7.6x122 cm)
Dimensiones Verdadera
3/4” (1.9 cm) x7
x1
x1
3/4” (1.9 cm) x6
3”(7.6cm)
2”(5.0cm)
1-1/4”(3.2cm)
1”(2.5cm)
x 232
x 450
x 16
x 90
2x4x66-1/2” (169 cm)
OZ x4
2x3x70-1/4”
(178 cm)
6” x 20” (15 x 51 cm)
PISO
FLOOR
Ex6
2x4x69”
(175cm)
TreatedWood/
maderaconservada
10’ X 7’ 8-5/8” (305x235 cm)
LISTA DE PIEZAS
10’ X 7’ 8-5/8” (305x235 cm)
PARTS LIST
x 27
3”(7.6cm)
O

4
HELPFUL MATERIAL NOTICE
FORTHE BEST LOOKING FINISHED PRODUCTWE
RECOMMENDTHATYOU INSPECT, SORT AND LAY
OUT MATERIALS PRIORTO BEGINNING
ASSEMBLY OFYOUR BUILDING
IMPORTANT!!!
BuildingTip IMPORTANTE!!! Consejo
• Install wall framing with any blemished sides toward the
siding and facing rear of building. (Fig. B)
Always install the material leaving the best edge and best
surface visible.
Please remember that these blemishes in no way negatively
affect the strength or integrity of our product.
Please feel free to call our Consumer Help Line -Toll Free
1-800-437-0784
Monday through Friday
8:00 AM to 5:00 PM EST
Saturday (March through October)
10:00 AM to 4:00 PM EST
La madera es un producto natural que tiene defectos
inherentes. Todo la estructura interior ha sido aprobada por
ofrecer una resistencia estructural y no por su aspecto. La
guarnición exterior ha sido aprobada por tener un buen lado
según las normas de la industria.
Instale siempre el material dejando visibles el mejor borde y la
mejor superficie.
Recuerde que estos defectos no afectan de forma negativa la
resistencia o la integridad de nuestros productos.
B C
A
CON EL FIN DE OBTENER EL PRODUCTO
ACABADO DE MEJOR ASPECTO
RECOMENDAMOS QUE INSPECCIONE,
CLASIFIQUEY ORGANICE LOS MATERIALES
ANTES DE EMPEZAR A MONTAR SU EDIFICIO
Wood is a natural product that has inherent blemishes. All
interior framing is graded for structural strength and not
appearance. Exterior trim is graded for one good side per
industry standards.
• Install corner trim, gable trim and fascia with any blemished
sides toward the siding material. (Fig. C)
AVISO ÚTIL SOBRE LOS MATERIALES
• Blemishes can be easily installed to provide the best
appearance. (Fig. A) • La parte con defectos puede instalarse fácilmente de modo
que el edificio tenga el mejor aspecto. (Fig. A)
• Instale la guarnición de las esquinas, la guarnición de
los hastiales y las impostas con los lados con
defectos apuntando hacia el material lateral. (Fig. C)
• Instale el entramado de la pared con los lados con defectos
apuntando hacia los costados y haciendo frente a la parte
trasera del edificio. (Fig. B)
Llame de forma gratuita a nuestra línea de ayuda al
consumidor
1-800-437-0784
Lunes a viernes
8:00 AM a 5:00 PM, hora estándar del este
Sábado (marzo a octubre)
10:00 AM a 4:00 PM, hora estándar del este

5
SITE PREPARATION
•Site must be properly leveled.
•Site should have natural drainage
and no standing water
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;;
;;;
A
BC
4"
(10 cm)
3-1/2"
(8.9 cm)
A) Building the optional wood floor
frame.
Fasten treated 2x4 sill plates to slab using approved
concrete anchors. (Fasteners not included.)
B) Concrete Slab Foundation
FOUNDATION OPTIONS
YOU MUST ASSEMBLEYOUR BUILDING ON A
WOOD FLOOR OR CONCRETE SLAB.
OPCIONES PARA LA CIMENTACIÓN
HAY QUE CONSTRUIR EL EDIFICIO SOBRE UN BASE
DE MADERA O DE CONCRETO.
Important: Square floor and level to ground
before beginning assembly of building.
B) Base en losa de concreto
TreatedSill
Soleras Inferiors Tratadas
PREPARACIÓN DEL SITIO
•El sitio debe de estar nivelado correctamente.
•Instale una barrera contra yerbajos debajo de la
estructura.
Importante: Asegure que el suelo está nivelado y
escuadrado antes de construir el edificio.
TO CONSTRUCTTHE WOODEN FLOOR FRAME
, BEGIN ONTHE PAGE 4. PARA CONSTRUIR EL MARCO DE PISO DE
MADERA , COMIENCE EN LA PÁGINA 4.
Fije las soleras inferiores tratadas,de tamaño 2x4, a la losa
usando anclajes de concreto aprobados. (Los anclajes no
están incluidos.)
A) El edificio del marco de suelo de madera
opcional.
A
Building Size
A
A
120” (305 cm)137-5/8” (350 cm)
10’x 11’8-5/8” (305 x 357cm)
Dimensiones del edificio A
A
AB
120” (305 cm) 89-5/8” (228 cm)
10’x 7’8-5/8” (305 x 235cm)
C
A
BC
Cut treated 2x4 sill plates to length Corte los tableros tratados 2x4 a longitud
120” (305 cm)185-5/8” (471 cm)
10’x 15’8-5/8” (305 x 479cm)
92-5/8” (235 cm)
140-5/8” (357 cm)
188-5/8” (479 cm)
A
Building Size
A
A
120” (305 cm)133-5/8” (339 cm)
10’x 11’8-5/8” (305 x 357cm)
Dimensiones del edificio A
A
AB
120” (305 cm) 85-5/8” (217 cm)
10’x 7’8-5/8” (305 x 235cm)
C
120” (305 cm)181-5/8” (461 cm)
10’x 15’8-5/8” (305 x 479cm)
92-5/8” (235 cm)
140-5/8” (357 cm)
188-5/8” (479 cm)

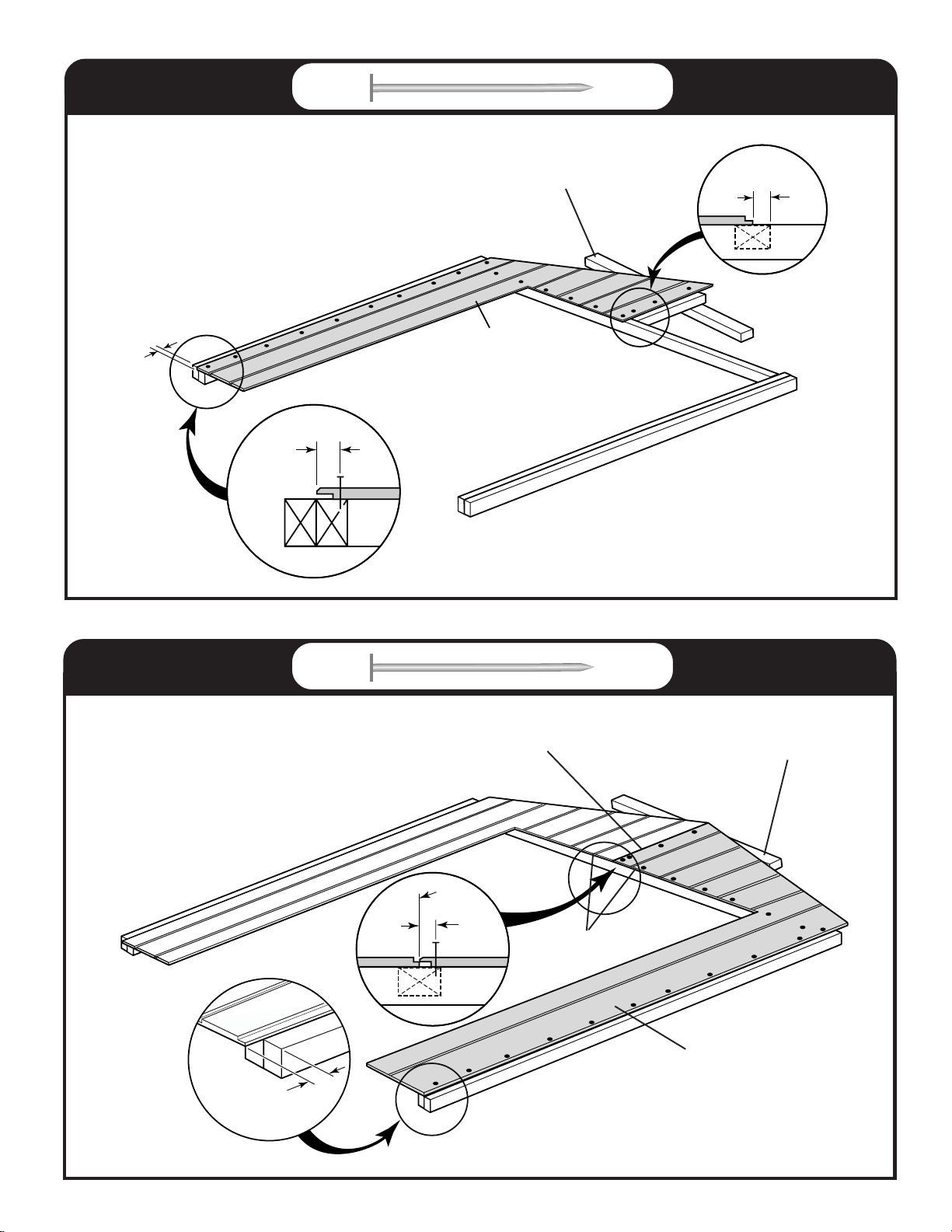

6
BACK WALL
MURO
POSTERIOR
BACK WALL
MURO
POSTERIOR
x20
2”(5 cm)
Flush/
Nivelado
3” (7.6 cm) x 4
2” (5 cm) x 2
45-3/4"
(116 cm)
PA
PA
2 - 2" (5 cm)
Nails/Clavo
45-3/4"
(116 cm)
PB
45-3/4"
(116 cm) PB PB
PA PA
PB
bottom/
fondo
45-3/4"
(116 cm)
PB
PB NB
NB

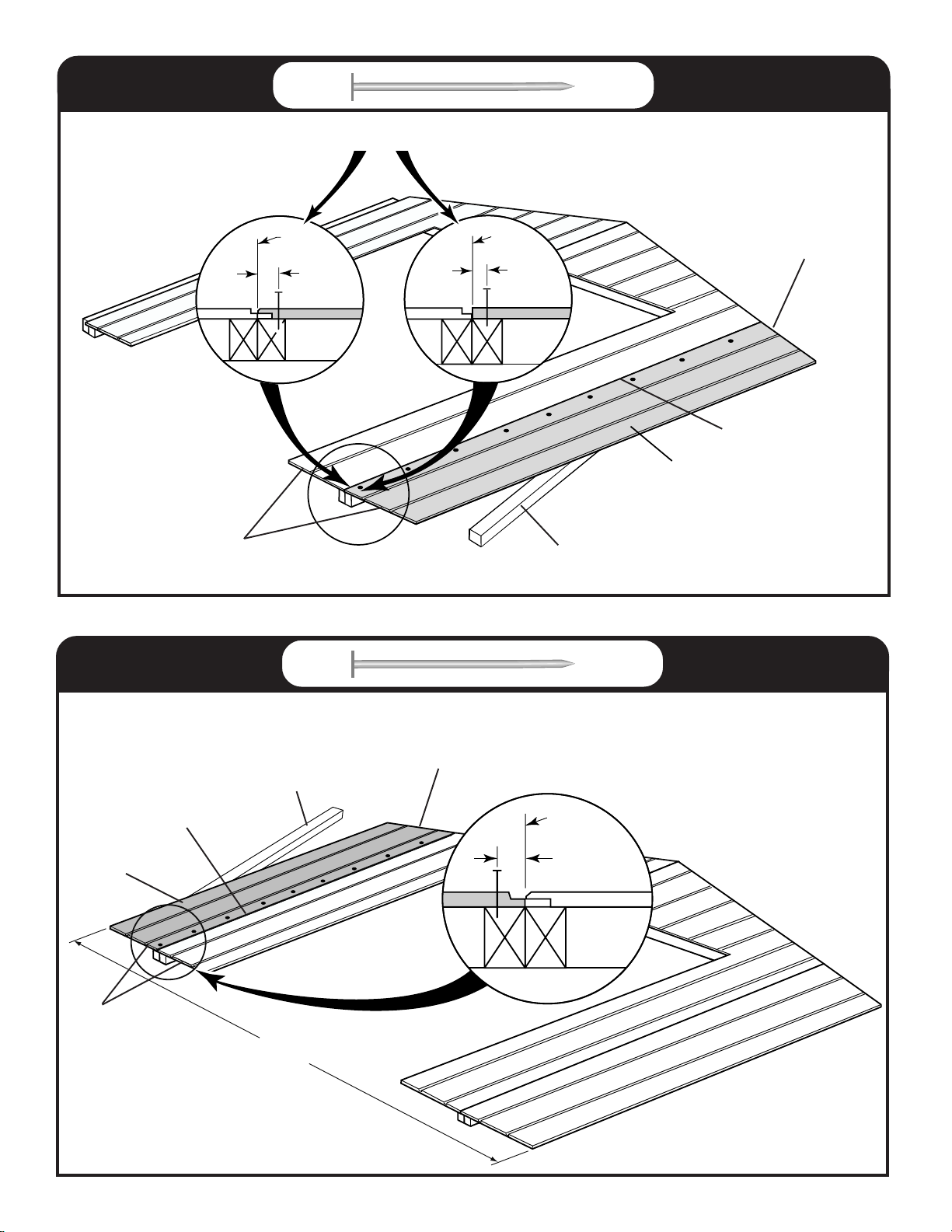

7
BACK WALL x 26
2”(5 cm)
MURO POSTERIOR
Flush/
Nivelado
1-1/2”
(3.8 cm)
1"
(2.5 cm)
K
Flush/
Nivelado
BACK WALL
MURO
POSTERIOR
1"
(2.5 cm)
1"
(2.5 cm)
3/4”
(2 cm)
1-1/8”
(2.8cm)
x26
2”(5 cm)
J
Caulk seam/
Masillado la costura

8
x90
BACK WALL
MURO POSTERIOR
2”(5 cm)
3-A
Flush/
Nivelado
1-1/8”
(2.9 cm)
Flush/
Nivelado
3/4”
(1.9 cm)
Either / Or
L
Note: Wing wall Panels (L)
are short at top for tolerance Nota: los paneles de pared (L) son cortos en la parte superior para la tolerancia
OY
Temporary Support/
apoyo no permanente
See Note/
vaya a nota
FRONT WALL x 9
MURO DELANTERO
2”(5 cm)
3-A
Flush/
Nivelado
3/4”
(2 cm)
OY
Temporary Support/
apoyo no permanente
Note: Wing wall Panels (L)
are short at top for tolerance Nota: los paneles de pared (L) son cortos en la parte superior para la tolerancia
L
See Note/
vaya a nota
Flush/
Nivelado
Caulk seam/
Masillado la costura
Caulk seam/
Masillado la costura
Flush/
Nivelado

9
FRONTWALL x 6
MURO DELANTERO
3”(7.6 cm)
PB
PB
70-1/4"
(178cm)
70-1/4"
(178cm)
LN
PL
46-1/2"
(118cm)
PB PB
PL LN bottom/
fondo
70-1/4"
(178cm)
70-1/4"
(178cm)
Flush/
Nivelado
LN
FRONTWALL x 14
MURO DELANTERO
3”(7.6 cm)
PB
PB
Flush/
Nivelado

10
FRONT WALL
MURO
DELANTERO
G
1"
(2.5 cm)
1-1/4”
(3.2 cm)
1-1/8”
(2.8cm)
Flush/
Nivelado
1”
(2.5 cm)
1"
(2.5 cm)
FRONT WALL MURO
DELANTERO
x 20
2”(5 cm)
x 20
2”(5 cm)
H
Flush/
Nivelado
Temporary Support/
apoyo no permanente
Caulk seam/
Masillado la costura
Temporary Support/
apoyo no permanente

11
FRONTWALL
FRONTWALL
MURO DELANTERO
MURO
DELANTERO
L
Flush/
Nivelado
1-1/8”
(2.9 cm)
Flush/
Nivelado
3/4”
(1.9 cm)
Either / Or
x 9
2”(5 cm)
x 9
2”(5 cm)
OY
Temporary Support/
apoyo no permanente
119-3/4"
(304 cm)
Flush/
Nivelado
3/4”
(2 cm)
Note: Wing wall Panels (L)
are short at top for tolerance Nota: los paneles de pared (L) son cortos en la parte superior para la tolerancia
L
Flush/
Nivelado
Note: Wing wall Panels (L)
are short at top for tolerance Nota: los paneles de pared (L) son cortos en la parte superior para la tolerancia
OY
Temporary Support/
apoyo no permanente
See Note/
vaya a nota
See Note/
vaya a nota
Flush/
Nivelado
Caulk seam/
Masillado la costura
Caulk seam/
Masillado la costura

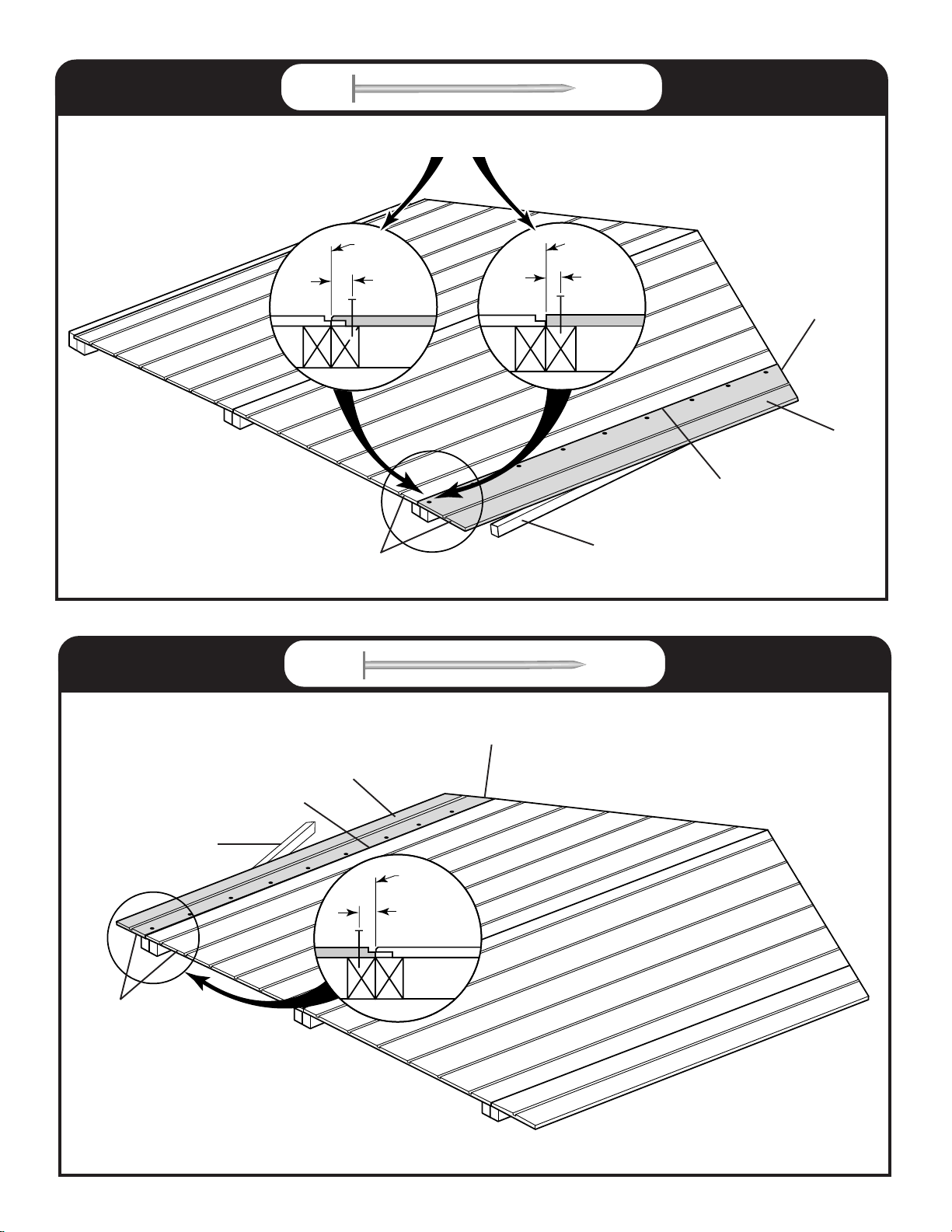

12
x12(10’x7’ 8-5/8”)
x 24 (10’x11’ 8-5/8”)
x 36 (10’x15’ 8-5/8”)
3”(7.6 cm)
10x7’ 8-5/8”
MURO
DELANTERO
SIDE WALL
OZ x3
24"
(61 cm) 24"
(61 cm)
PM 22-5/16"
(57 cm)
22-5/16"
(57 cm)
x2 x2
Top
Parte Superior
OZ x5
24"
(61 cm) 24"
(61 cm)
24"
(61 cm)
PM
NK
22-3/8"
(57 cm)
22-1/8"
(57 cm)
24"
(61 cm)
Top
Parte Superior
x2 x2
OZ x7
24"
(61 cm) 24"
(61 cm)
24"
(61 cm)
PM
NK
NK
22-3/8"
(57 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
22-1/8"
(57 cm)
Top
Parte Superior
x2 x2
10x11’ 8-5/8”10x15’ 8-5/8” (305x235 cm)(305x357 cm)(305x479 cm)

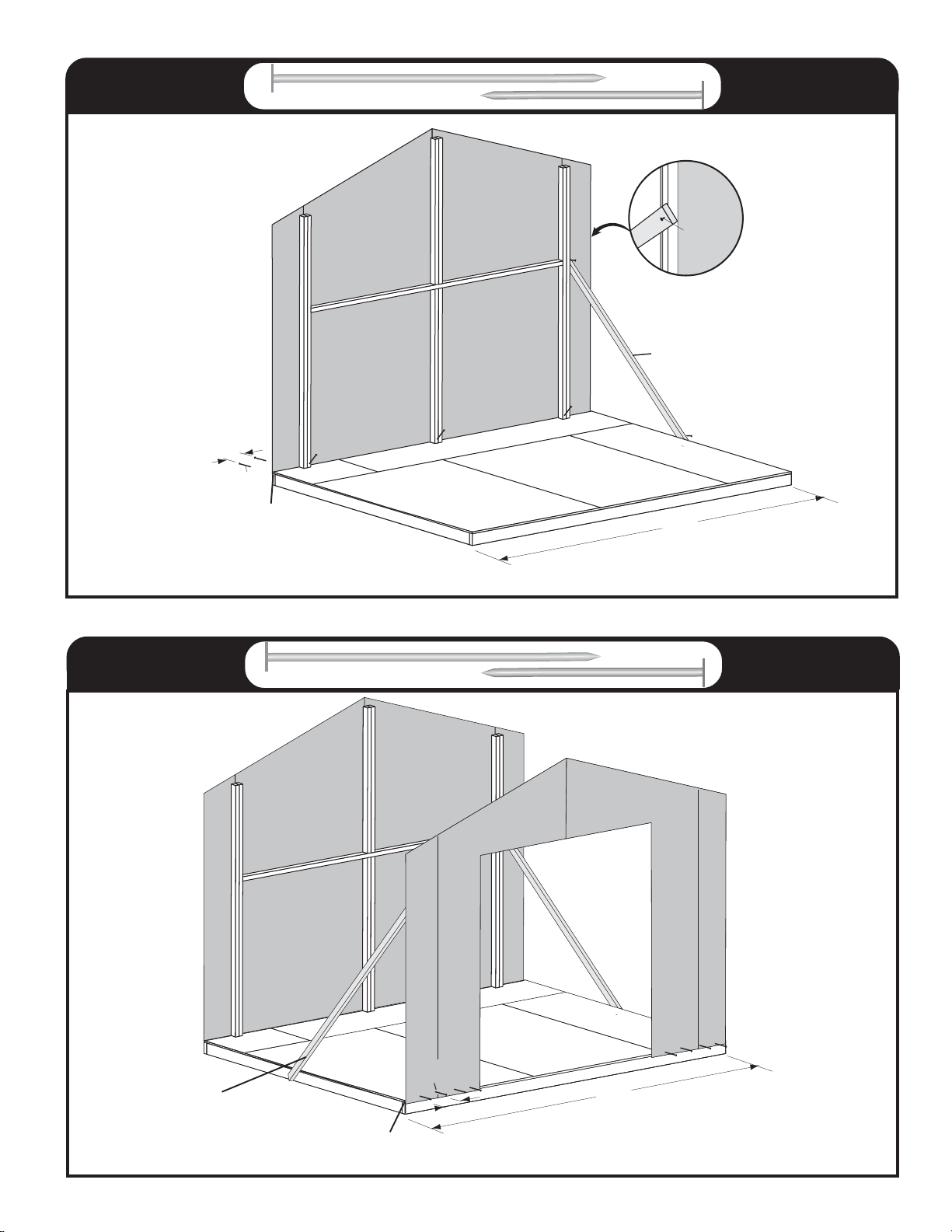

13
LevelWallandNail
Nivele la pared y
clave.
2” (5 cm) x 8 3” (7.6 cm) x 6
ERECTING
WALLS
CONSTRUYENDO
LOS MUROS
centre la asamblea de la
pared sobre el piso
CenterWallAssembly
onFloor
Nivele la pared y refuérzala.
No hinque los clavos
completamente.
Level Wall and Brace, Do not
sink nails completely
2"
(5 cm)
2"
(5 cm)
12"
(30 cm)
120"
(305 cm)
3"
(7.6 cm)
3"
(7.6 cm)
3"
(7.6 cm)
2"
(5 cm)
2” (5 cm) x 11 3” (7.6 cm) x 7
ERECTING
WALLS
CONSTRUYENDO
LOSMUROS
centre la asamblea de la
pared sobre el piso
Center Wall Assembly
on Floor
120"
(305 cm)
2"
(5 cm)
12"
(30 cm)
OY
Temporary Support
apoyo no permanente
OY
Temporary Support
apoyo no permanente Flush
Nivelado
Flush
Nivelado

14
x 40
x 40
2”(5 cm) x8
ERECTING
WALLS
CONSTRUYENDO
LOSMUROS
3”(7.6 cm) x6
70-1/4"
(178.4 cm)
22-3/8"
(56.5 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
70-1/4"
(2) 2" Nails/Clavos
3"(7.6 cm)
Nail/Clavo
Flush/Nivelado
x 40x 40
1-1/4”(3.2 cm)
x32
TRIM
MOLDURA
Flush to top of panel
parte superior nivelado del
panel
Stagger Screws
escalonar tornillo
OD
OD

15
x 40x 40
Flush
Nivelado
1-1/4"
(3.2 cm)
1-1/4”(3.2 cm)
x8
TRIM
MOLDURA
Straight Edge
borde recto
x4
x 40x 40
TRIM
MOLDURA
1-1/4”(3.2 cm)
x8
Left
Izquierda
x2
Right
Derecha
x2
T
U
Z
Center/
centro T
Glue
Pegamento
Glue
Pegamento
Flush
Navelado
Flush
Navelado
Flush
Navelado
Flush
Navelado U
Z
Center/
centro

16
x 40
x 40
2”(5 cm)
x60
126"
(320 cm)
Flush
Nivelado
TC x2
N
N
N
Glue
Pegamento
ROOF TECHO
x3
10x11’-8-5/8”
10x7’-8-5/8”
x5
x 40
x 40
1-1/4”(3.2 cm)
x32
TRIM
MOLDURA
x4
Flush
Nivelado
Flush
Nivelado
Stagger Screws
escalonar tornillo
10x15’-8-5/8”
x7
OY
OY
OY
10x11’-8-5/8”
10x7’-8-5/8”
10x15’-8-5/8”
(305x357 cm)
(305x235 cm)
(305x479 cm)

17
x 40x 40
3”(7.6 cm)
x12
ROOF TECHO
22-3/8"
(56.7 cm)
22-1/8"
(56 cm) 24" (61 cm) 24" (61 cm)
10x7’-8-5/8”
(305x235 cm)
24"
(61 cm)
24"
(61 cm) 22-3/8"
(56.8 cm)
24"
(61 cm) 24" (61 cm) 24" (61 cm)
24"
(61 cm)
22-1/8"
(56 cm)
10x15’-8-5/8”
(305x479 cm)
Doorside
Puertalado
Doorside
Puertalado
22-3/8"
(56.8 cm)
24"
(61 cm) 24" (61 cm) 24" (61 cm)
24"
(61 cm)
22-1/8"
(56 cm)
10x11’-8-5/8”
(305x357 cm)
Doorside
Puertalado
3" (7.6 cm)

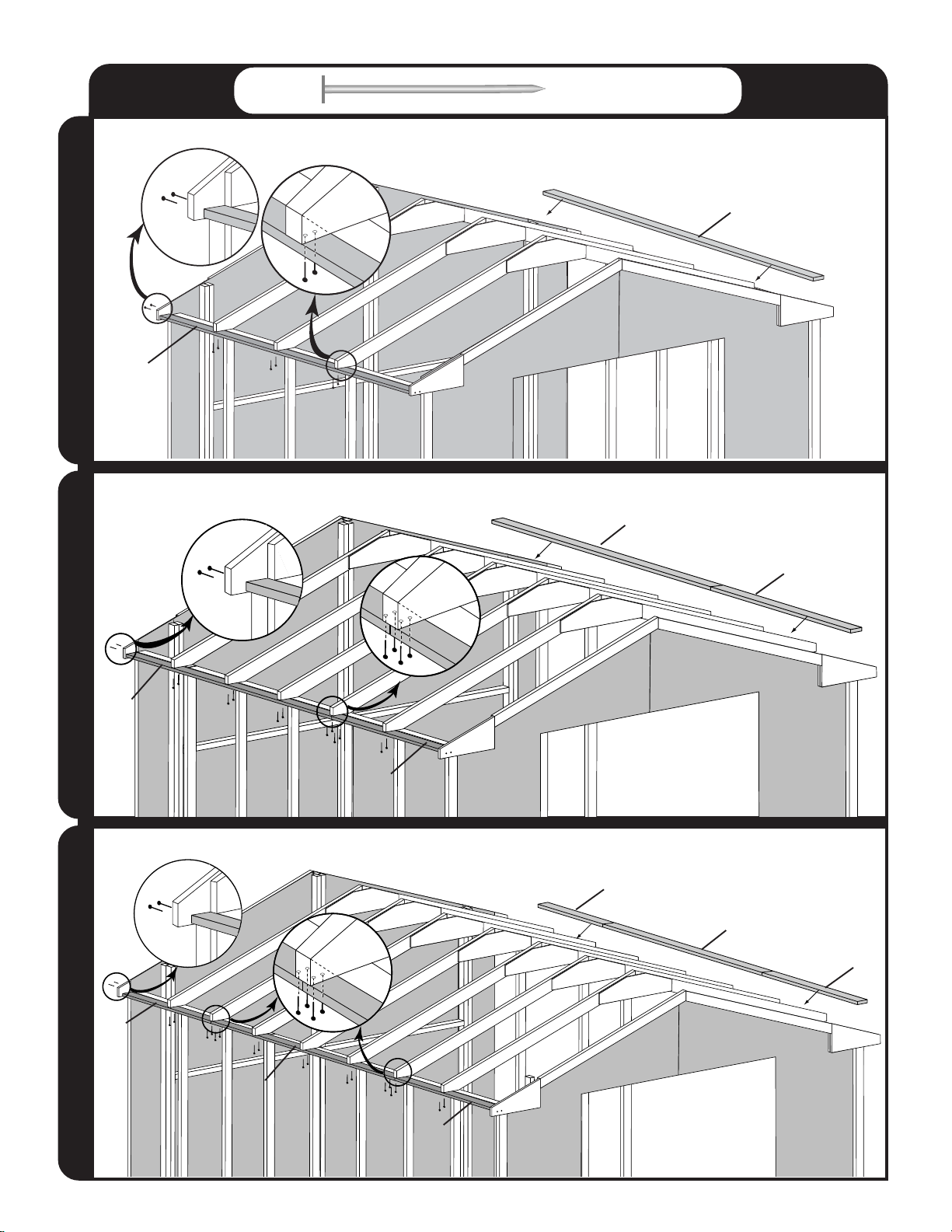

18
x20(10’x7’ 8-5/8”)
x 24 (10’x11’ 8-5/8”)
x 36 (10’x15’ 8-5/8”)
TRIM MOLDURA
2”(5 cm)
HP
FP
HP
FP
FP
FP
HP
FP
HP
FP
HP
HP
10x7’ 8-5/8”10x11’ 8-5/8”10x15’ 8-5/8” (305x235 cm)(305x357 cm)(305x479 cm)

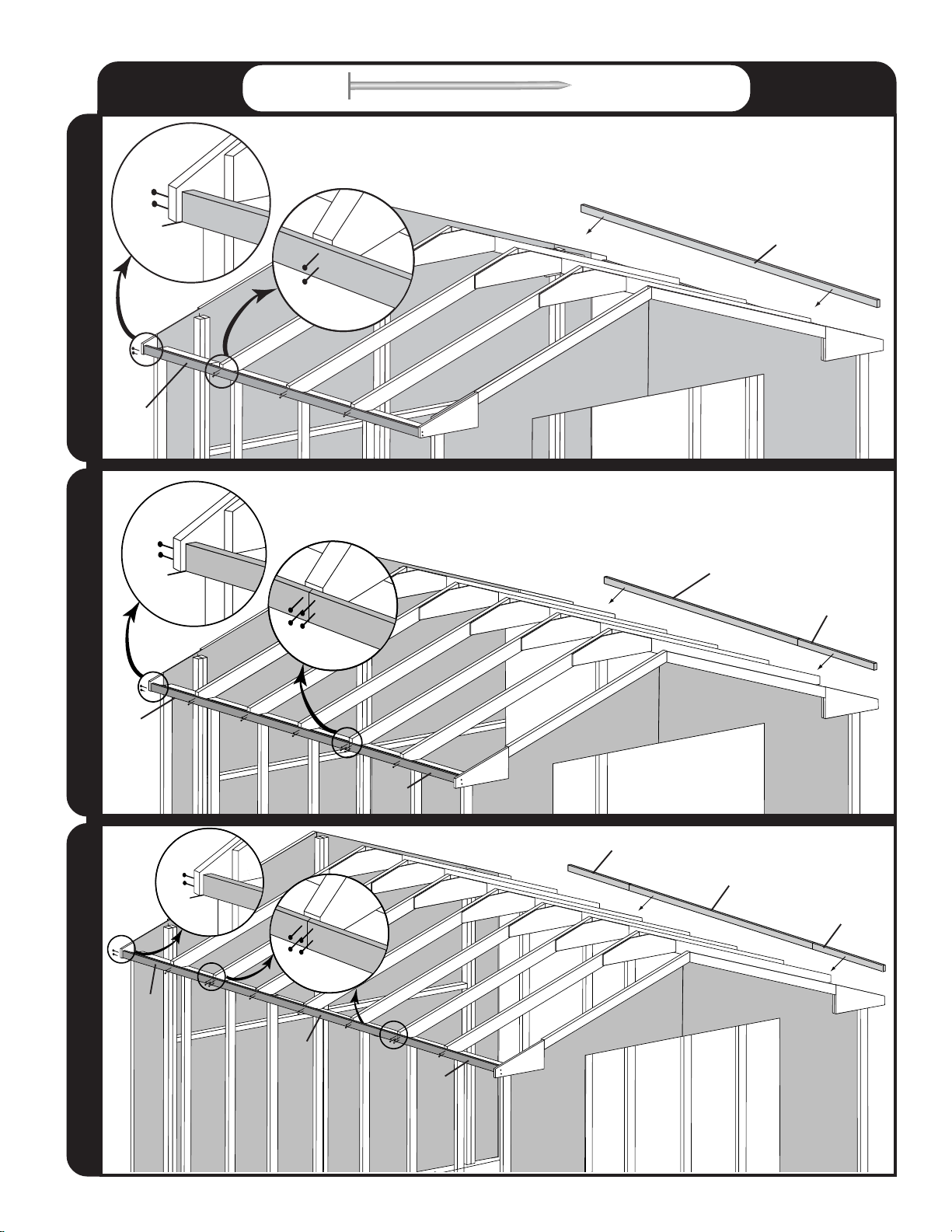

19
x20(10’x7’ 8-5/8”)
x 32 (10’x11’ 8-5/8”)
x 44 (10’x15’ 8-5/8”)
TRIM MOLDURA
Flush
Nivaledo
HP
Flush
Nivaledo
HP
Flush
Nivaledo
2”(5 cm)
HS
HS
HS
FO
HS
FO
HS
FO
FO
HS
FO
FO
10x7’ 8-5/8”10x11’ 8-5/8”10x15’ 8-5/8” (305x235 cm)(305x357 cm)(305x479 cm)

20

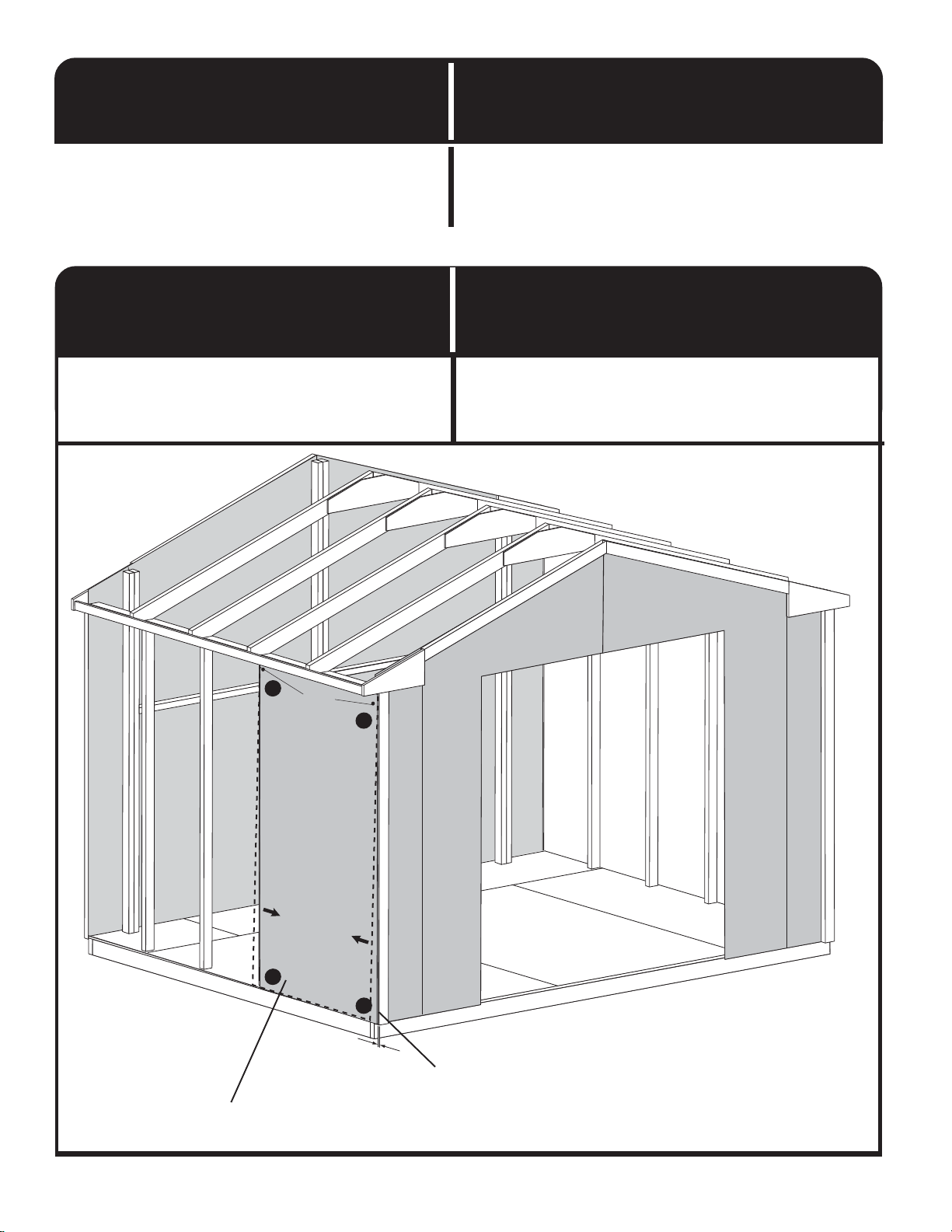

YOU MAY NEEDTO RACKYOURWALL PANELS
AND ROOF PANELSTO ENSURE SQUARENESS
BEFORE COMPLETELY NAILING
IMPORTANT!!!
BuildingTip
ES PRECISO ALINEAR LOS PANELES DE LOS
MUROSY DELTECHO ANTES DE CLAVARLOS
COMPLETAMENTEPARA ASEGURAR LA ESCUADRA.
1/8" (3.2 cm)
1
2
3
4
Nail
Clavo
IMPORTANTE!!!
Consejo
Rack for Squareness
Nivele para escuadrar
When building walls, always apply panel to front of building first.
Position panel flush with top of wall frame and nail in upper corners as
shown. Rack wall square by moving lower end of wall panel right or left
until panel is flush with framing along left edge and secure with one nail
in each lower corner. Continue nailing as instructed.
Racking a Wall Alineando un Muro
Al construir los muros, aplique siempre el panel al frente del edificio.
Posicione el panel nivelado con la parte superior de la estructura del
muro y clávelo en la esquina superior como en el dibujo. Alinee
nivelado el muro por mover el lado inferior a la derecha o a la izquierda
hasta que el panel esté nivelado con la estructura a lo largo del borde
izquierda. Fije con un clavo en cada esquina inferior.
Nail corners 1 and 2, rack panel if necessary, nail 3 and 4
clavo esquinas 1 y 2, Alineando panel si hace falta, clavo 3 y 4
Set panel back 1/8” (3.2 cm) from face of trim
lugar la panel espalda 1/8" (3.2 cm) del la cara del moldura
