Backyard Discovery Premier Series User manual

STOP!
¡PARADA!
STOP!
¡PARADA!
16619-T
Call Us First!
DO NOT RETURN TO STORE.
For immediate help with assembly or product information
call our toll-free number:
1-888-827-9056
or email:
[e-mail]
Our staff is ready to provide assistance.
April through October M - F 8:00 AM to 7:00 PM EST
Saturday 8:30 AM to 4:30 PM EST
November through March M - F 8:00 AM to 5:00 PM EST
ANTES DE DEVOLVERLO, ¡LLÁMENOS!
Si desea más información sobre el montaje, llámenos sin coste
adicional alguno al siguiente teléfono:
[phone]
o correo electrónico:
[e-mail]
Nuestro personal le proporcionará toda la ayuda que necesite.
Abril por octubre M - F 8:00 ESTA a 7:00 P.M. EST
el sábado 8:30 ESTA a 4:30 P.M. EST
noviembre por marzo M - F 8:00 ESTA a 5:00 P.M. EST

(This page intentionally left blank.)
(Esta página está intencionado en blanco.)

10/13/2011

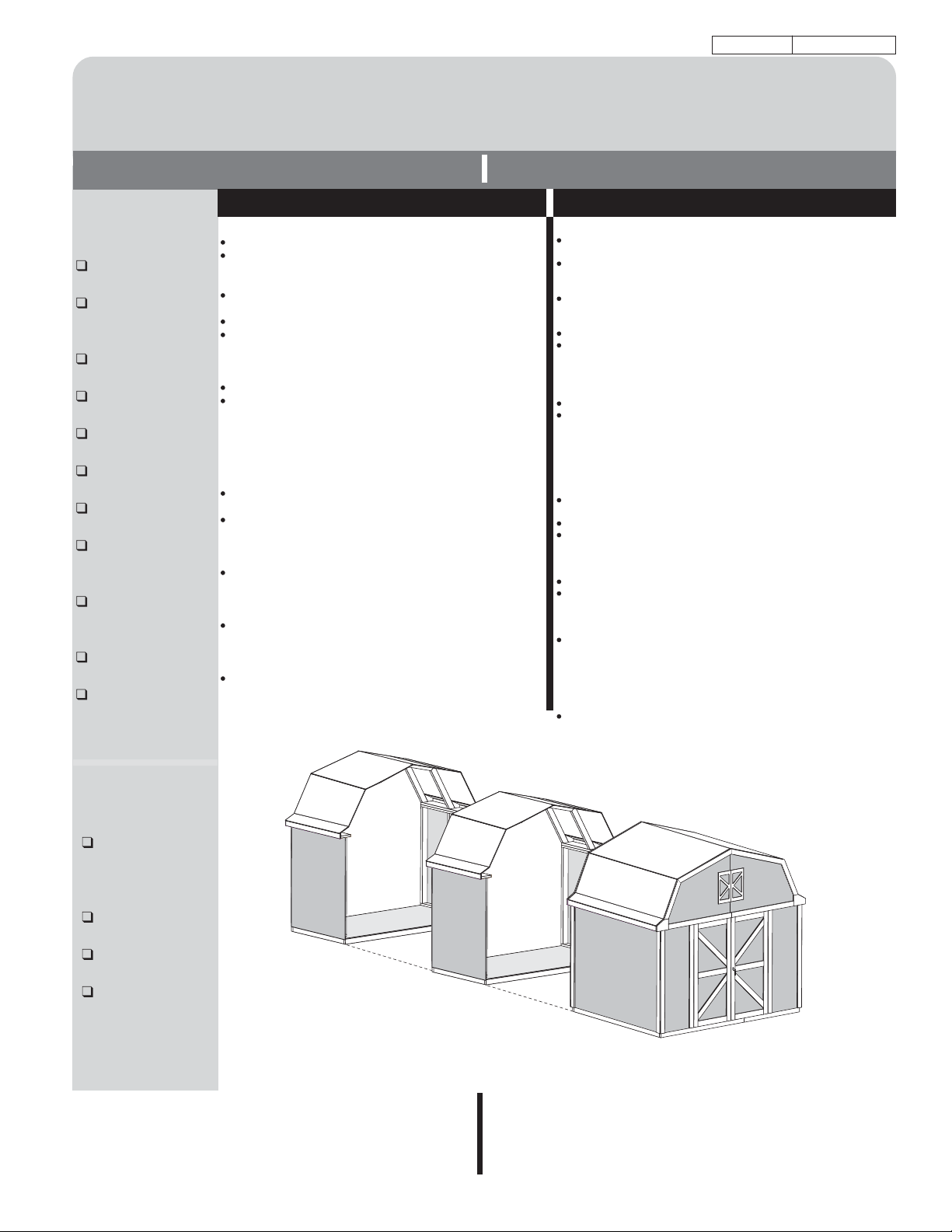

- BEFORE YOU BEGIN -
Includes10’x10’(305x305cm),10’x14’(305x427cm),
10’x18’ (305x549 cm) Building Instructions
We manufacture kits from select construction grade lumber and engineered wood products. Construction grade
lumber, a product cut from trees, has many natural characteristics and blemishes that may be present in some of
the pieces you receive in your kit. Natural characteristics and blemishes in construction lumber may include knots,
torn wood grain along edges, minor cracks/splits, twists, limited bark along edges and pitch pockets that may
exude sap. Be assured that the individual parts have been cut and inspected to remove as many of the wood’s
natural, less appealing characteristics as possible. These characteristics and/or blemishes will not affect the
strength, durability, or structural integrity of the finished product. Generally, the exterior trim parts selected for
your kit are graded from only one side and should be installed with the most attractive side outward. Our limited
warranty does not cover the natural characteristics and blemishes that occur with construction grade lumber
products.
Base
Building/Edificios
10’x10’
(305x305 cm)
Base+2
Extenders/
Extensiones
10’x18’
(305x549 cm)
16619-T
Instrucciones para edificios de 10’x10’ (305x305 cm),
10’x14’ (305x427 cm), 10’x18’ (305x549 cm)
Base+1
Extenders/
Extensiones
10’x14’
(305x427 cm)
10’ Wide Gambrel
Premier / Heritage Series
Cubierta a la holandesa de 10’
First...
Check with your local building authority before erecting.
Read instructions thoroughly before you begin.
Building Codes
Our buildings are designed to meet most local and national
U.S. codes and are not meant to be used for living space.
General construction drawings can be provided.
Stamped certified drawings can be provided for a fee.
Call for details.
Check All Parts
If a part is missing, circle the part in question and call.
Please note the primer color may vary on siding and
trim parts. This is a factory applied primer intended for
preparing your building for painting. This is NOT a finish
coat. This primer color variation will not affect the look of
your building once painted.
Important
Lumber is graded from one side, use most attractive
face to the outside.
In a drawing, a dotted line represents a part hidden from
view (like a part under a panel).
Assistance required
Assistance is necessary to handle, fit, and secure
some components.
Squareness is very Important!
Keep 90° corners and 90° perpendiculars throughout
the assembly to ensure all components fit together.

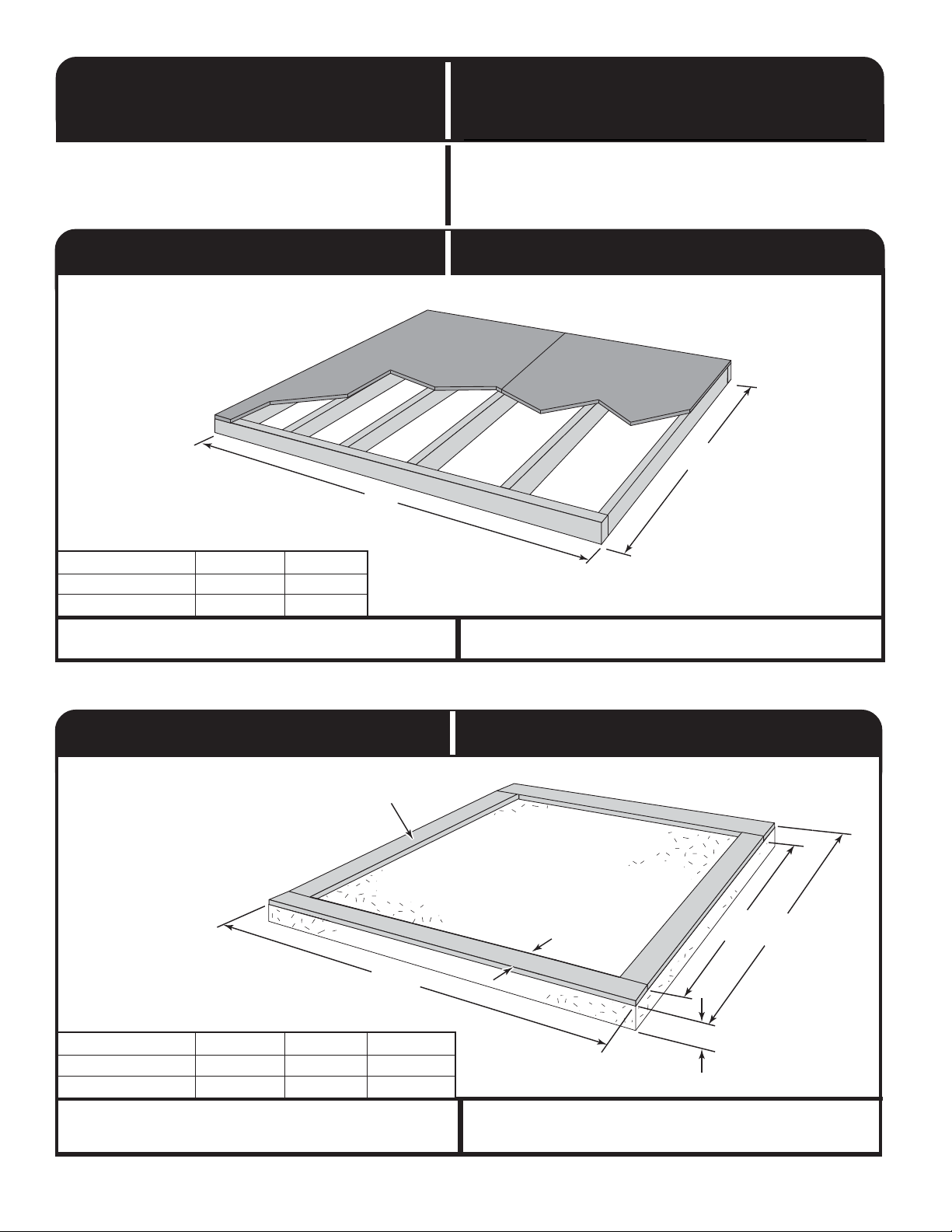

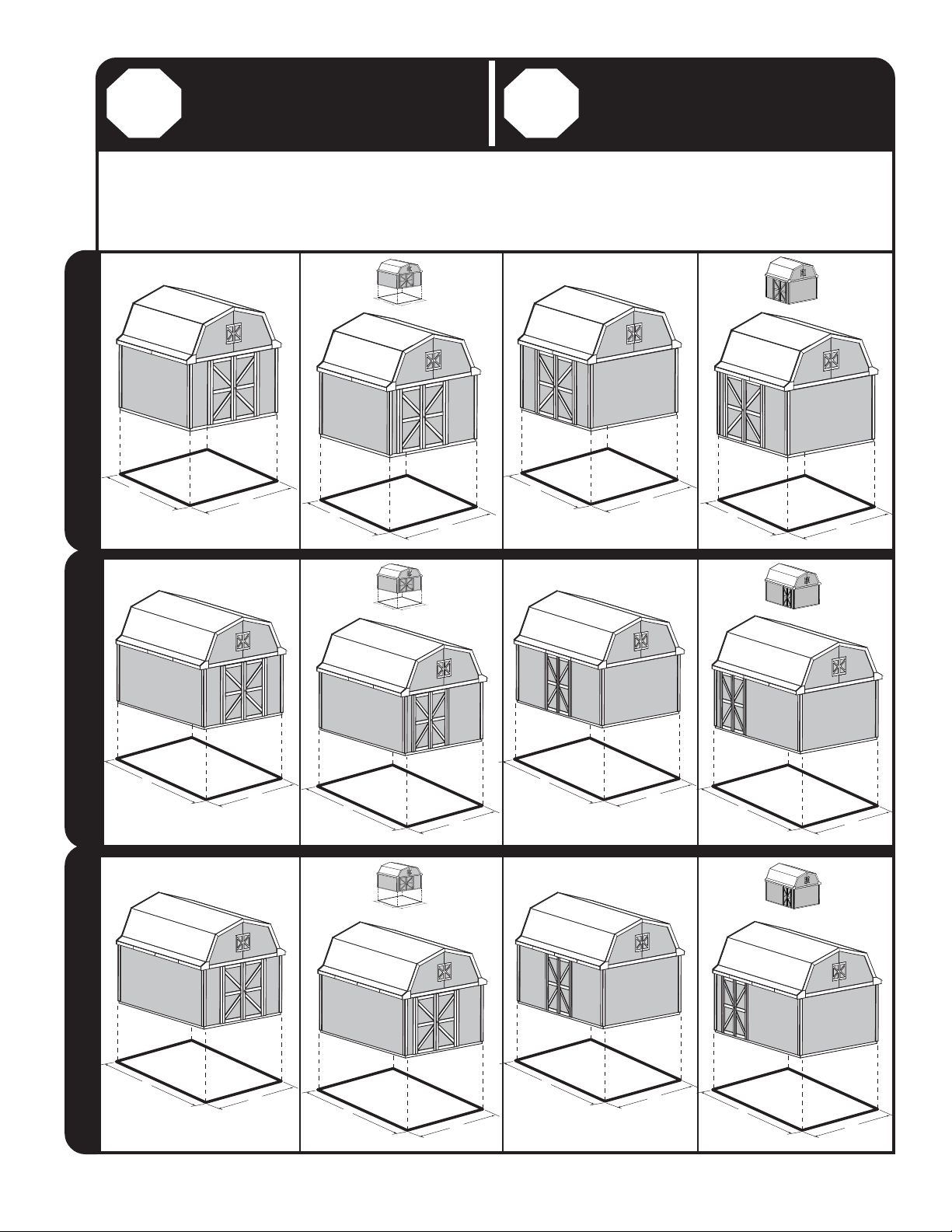

Check foundation size
Before starting on your foundation, make sure you are
building the correct size foundation for your building.
Always wear OSHA-APPROVED safety
glasses throughout assembly process.
- ANTES DE EMPEZAR -
Customer Service
(Servicio al cliente)
1-888-827-9056
1000 Ternes Drive
Monroe, MI 48162
Primero...
Consulte la autoridad de construcción local antes de
construir el edificio.
Lea las instrucciones completamente antes de empezar.
Códigos de Construcción
Hemos diseñado nuestros edificios a que conformen con
todos los códigos de construcción locales y nacionales. Los
edificios no están proyectados como residencia.
Se disponen planes generales de construcción.
Se disponen de planes certificados por un precio. Estos
planes no garantizan la aprobación de los autoridades
locales.
Compruebe todas las piezas
Si falta una pieza, indícala con un círculo y llámenos.
Aviso: El color del imprimador puede variar en la covertura
y las partes de la moldura. Este imprimador se aplica en la
fábrica y es para preparar su edificio para pintar. NO es una
capa de pintura terminada. La variación en el color del
imprimador no afectará la apariencia de su edificio al pintarlo.
Importante
La Madera está elaborada en un solo lado. Use el lado más
atractivo en el exterior.
Si falta una pieza, póngale un círculo y llámenos.
En un dibujo una línea punteada representa una pieza no
vista (por ejemplo, una pieza debajo de un panel).
Ayuda requerido
Seleccione un sitio nivelado.
Será necesario pedir ayuda para manejar, unir, y reforzar
algunas piezas.
¡Es preciso escuadrar el edificio!
Mantenga ángulos de 90° en las esquinas y los
perpendiculares durante la construcción para asegurar que
todas las piezas se unen correctamente.
Comprueba las dimensiones de la
cimentación.
Compruebe que las dimensiones de la cimentación son las
correctas para el edificio.
Siempre lleve gafas de seguridad
aprobadas por OSHA durante la
construcción.
Fabricamos nuestros equipos de madera elaborada y de productos maquinados de madera . La madera
elaborada, producto de árboles, tiene muchas características e imperfecciones naturales que puedan
tener algunas piezas contenidas en el equipo. Estas imperfecciones y características pueden incluir
nudos, grano rasgado sobre el borde, rajas/grietas pequeñas, torsiones, cortezas en el borde, y bolsos
que exuden savia. Asegurams que hemos cortado e inspeccionado las partes individuales para eliminar
las características naturales menos atractivas posibles. Estas características y/o imperfecciones no
afectarán la fuerza, durabilidad ni la integridad estructural del producto final. Po lo general, las piezas de
moldura exterior seleccionadas para su equipo se elaboran de un solo lado y deben ser instaladas con
la parte más atractiva por fuera. Nuestra garantía limitada no cubre las características e impefecciones
que ocurren con los productos de madera elaborada.
Tools required
(Herramientas
necesarias)
Hammer
(Martillo)
Phillips
Screwdriver
(Desarmadorcruz)
Level
(Nivel)
Ladder
(Escalera)
Pencil
(Lápiz)
TapeMeasure
(Cintamétrica)
Utility Knife
(Navaja)
PaintTools
(Herramientas
para pintar)
Caulk Gun
(Pistolapara
masillado)
Hand Saw
(Sierraportátil)
WoodGlue
(Pegamentopara
madera)
Optional Tools
(Herramientas
opcionales)
Electric Drill w/
#2 Phillips Tip
(Taladroeléctrico
Broca“Phillips”)
Chalk Line
(Líneademarcar)
Square
(Escuadra)
Nail Pouch
(Bolsillopara
clavos)

2
WALLS
3/8”x48”x72”
(.9x122x183 cm)
x6
TP x6 TJ x8
2x4x96”
(244 cm) 2x4x92-1/2”
(235 cm)
UM x24
2x4x68”
(173 cm)
7/16”x48”x96” 7/16”x28-1/2”x96”
Gx2
7/16”x6-7/8”x96”
Hx2 Rafter Px12
Qx10
Rx2 Sx2 QL x4
2”x4”x39”
(5x10x99 cm)
ZK x4
3/8”x43-3/8”x48”
(.9x110x122 cm)
5/8x4x28-7/8”
(1,6x10x73 cm)
x4 x4
5/4”x3x72”
(,6x7,6x183 cm) 7-11/16x10-1/16”
(19x26 cm)
x2
Nx12
Viga
MURO
TECHO
HASTIAL
10’ X 10’ (305 x 305 cm)

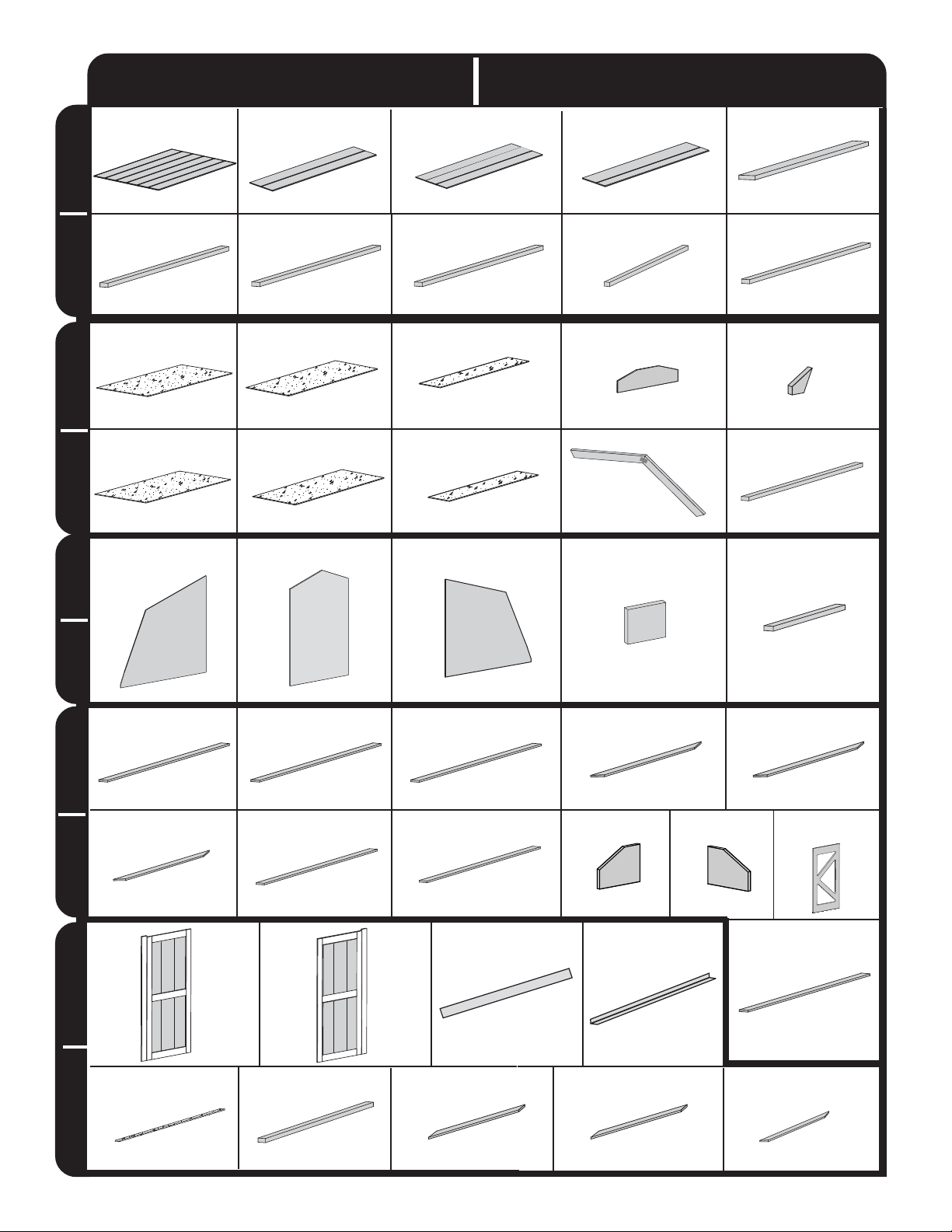

PARTS LIST
ROOF
GABLE
TRIM
MOLDURA
5/8x4x54-9/16”
(1,6x10x139 cm)
YZ x4
LTVY
Left
Door
Vx1
x2WGL
Xx1 x2
PUERTA
DOOR
W
Puerta
izquierda
Right
Door
Puerta
derecha
3/8”x15-7/8”x72”
(.9x40x183 cm)
x2 XB x2
2x8x92-1/2”
(235 cm)
3/8”x43-3/8”x48”
(.9x110x122 cm)
5/8x4x72-3/8”
(1,6x10x184 cm)
ZP x2
5/8x4x71-5/8”
(1,6x10x182 cm)
5/8x4x35-1/4”
(1,6x10x91 cm)
5/8”x3”x72”
(1,6x7,6x183x cm) 2”x4”x68-1/2”
(5x10x174 cm)
ZQL
5/8x4x48-5/16”
(1,6x10x123 cm)
x2
x1
3/8”x3-1/2”x3-1/2”
(.9x9x9cm)
Zx4
5/8x4x14”
(1,6x10x36 cm)
68-1/2” Weatherstrip
(174 cm)
DWS x1
68-1/2” Metal
Door Edge “L”
(174 cm)
DEL x2
x4
UP
(1.1x17x244 cm)
(1.1x72x244 cm)
Ex2
(1.1x122x244 cm)
10’ X 10’ (305 x 305 cm)
LISTA DE PIEZAS
3/8”x23-7/8”x72”
(.9x61x183 cm)
Cx3
XA x2
2x8x23-7/8”
(61 cm)
RL x10
2x4x24”
(173 cm)
TP x4
2x4x96”
(244 cm)
7/16”x48”x23-7/8” 7/16”x28-1/2”x23-7/8”
G-1 x2
7/16”x6-7/8”x23-7/8”
H-1 x2
(1.1x17x61 cm)
(1.1x72x61 cm)
E-1 x2
(1.1x122x61 cm)
x2
5/8x4x48-3/8”
(1,6x10x123 cm)
ZC
AB
3/8”x11-7/8”x72”
(.9x30x183 cm)
Dx2
Soffit Block
Gusset Placa de unión Bloque del sofito
3/8”x23-7/8”x47-1/8”
(.9x8.1x162x120 cm)
Yx2
ZJ
HU
x2WGR
5/8x4x35-1/4”
(1,6x10x91 cm)
x2
11”x22”
(28x56 cm)
U
7-11/16x10-1/16”
(19x26 cm)
x2
TR
ZQR
5/8x4x48-5/16”
(1,6x10x123 cm)
x2
5/8x4x71-5/8”
(1,6x10x182 cm)
ZO x1

3
x2
x1
x2
3”(7.6cm)
2”(5.0cm)
2”(5.0cm)
1-1/2”(3.8cm)
3”(7.6cm)
2”(4.1cm)
1”(2.5cm)

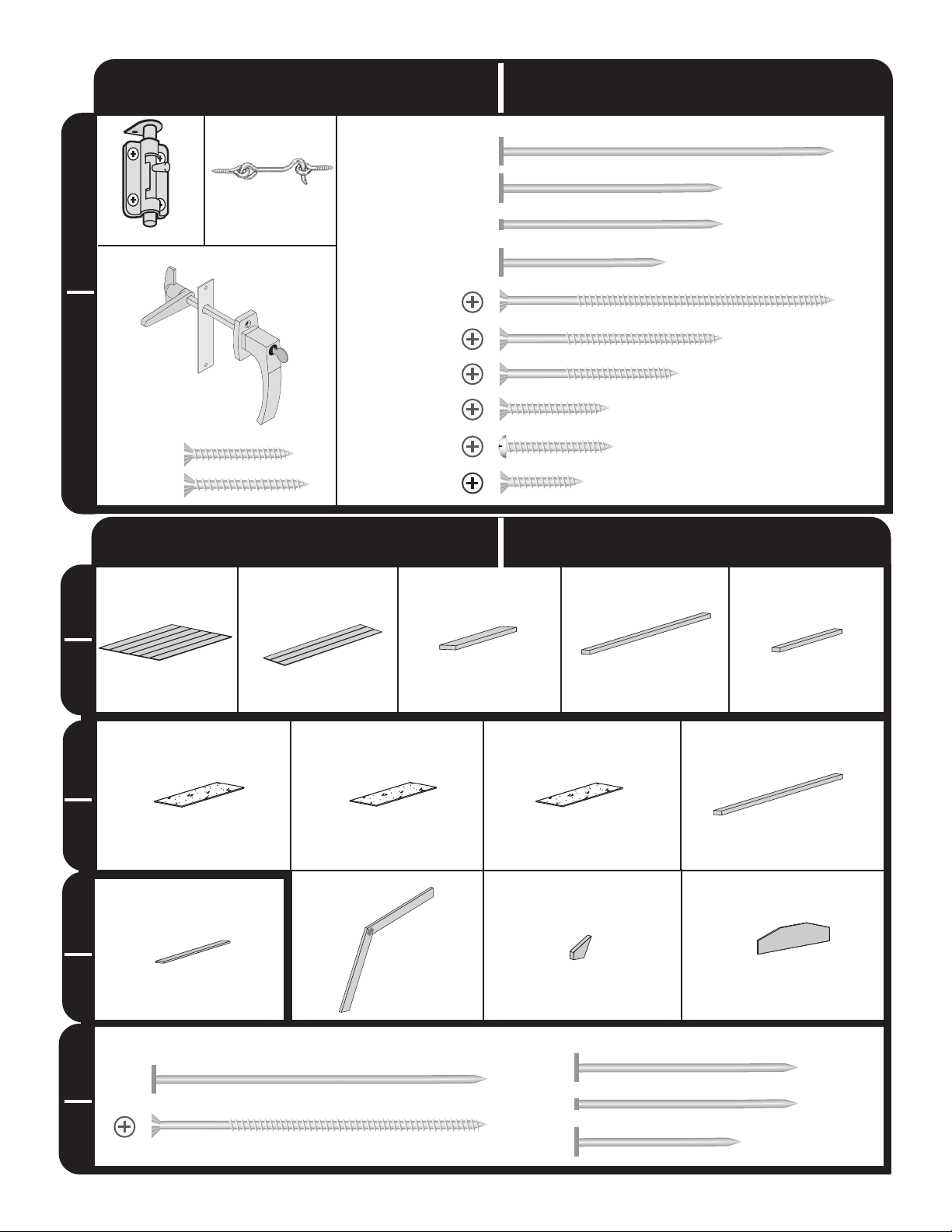

HARDWARE
TRIM TECHO MURO
3/8”x48”x72”
(.9x122x183 cm)
Ax1
x4
ZT x2
Cx2 XE x2 x4 x4
2x8x48”
(5x20x122 cm) 2x4x68”
(173 cm) 2x4x48” (122 cm)
UM SP
2”(5.0cm)
3”(7.6cm)
3”(7.6cm) 2” (5.0 cm)
1-1/2”(3.8cm)
x 198
x 12
x 48
x 72
x 4
Actual Size
MOLDURA
ROOF WALL
Actual Size
FERRETERÍA
10’ X 10’ (305 x 305 cm)
PARTS LIST
10’ X 4’ (305 x 122 cm)
EXTENDER PARTS LIST 10’ X 4’ (305 x 122 cm)
LISTA DE PIEZAS DE EXTENSIÓN
3/8”x23-7/8”x72”
(.9x61x183 cm)
HARDWARE
NPx4 Qx4
Rafter
Gusset
10’ X 10’ (305 x 305 cm)
LISTA DE PIEZAS
FERRETERÍA
Viga
PlacadeUnion
Dimensiones verdaderas
Soffit
Block Bloque del sofito
Dimensiones verdaderas
7/16”x47-7/8”x48”
(1.1x122x122 cm)
Jx2
7/16”x28-1/2”x48”
(1.1x72x122 cm)
x2
Lx2
7/16”x6-7/8”x48”
(1.1x17x122 cm) 2x4x96”
(244 cm)
TP x2
5/8x4x48”
(1,6x10x122 cm)
1”(2.5cm)
1-5/8”(4.1cm)
x262
x639
x230
x188
x18
x12
x10
x35
x34
x2
x21” (2.5cm)
1-1/4” (3cm)
M
3/4”(1.9 cm) x24

4

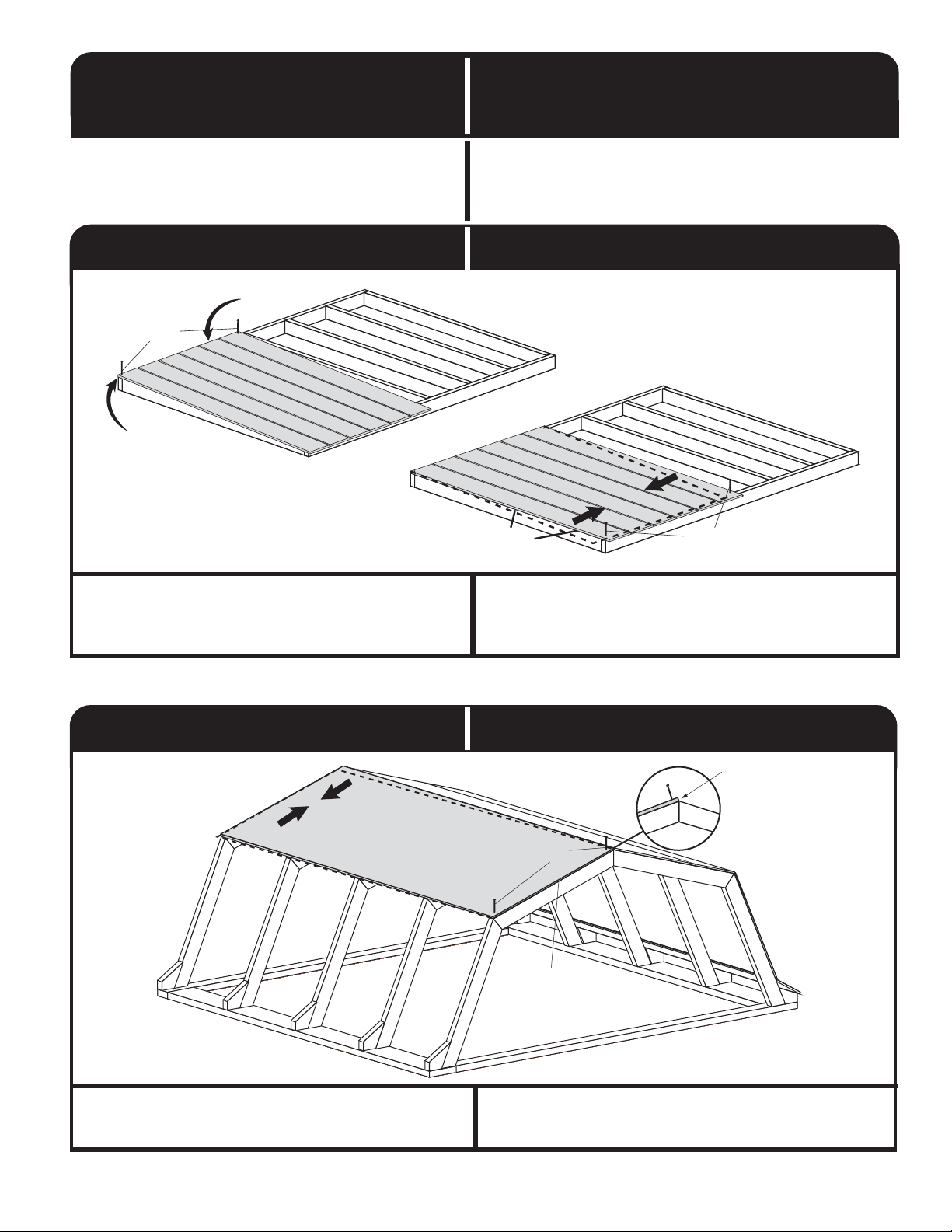

HELPFUL MATERIAL NOTICE
FORTHE BEST LOOKING FINISHED PRODUCTWE
RECOMMENDTHATYOU INSPECT, SORT AND LAY
OUT MATERIALS PRIORTO BEGINNING
ASSEMBLY OFYOUR BUILDING
IMPORTANT!!!
BuildingTip IMPORTANTE!!! Consejo

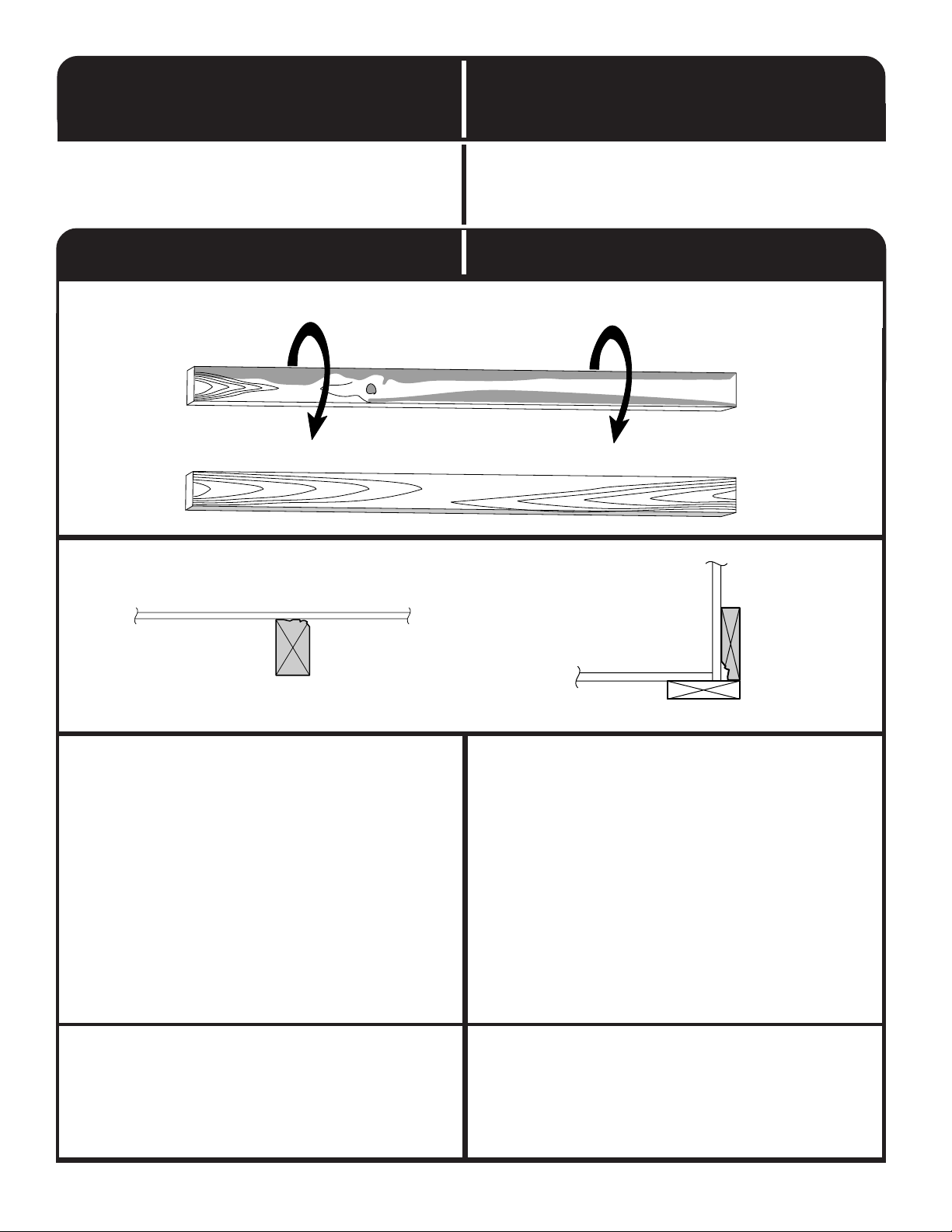

• Install wall framing with any blemished sides toward the
siding and facing rear of building. (Fig. B)
Always install the material leaving the best edge and best
surface visible.
Please remember that these blemishes in no way negatively
affect the strength or integrity of our product.
La madera es un producto natural que tiene defectos
inherentes. Todo la estructura interior ha sido aprobada por
ofrecer una resistencia estructural y no por su aspecto. La
guarnición exterior ha sido aprobada por tener un buen lado
según las normas de la industria.
Instale siempre el material dejando visibles el mejor borde y la
mejor superficie.
Recuerde que estos defectos no afectan de forma negativa la
resistencia o la integridad de nuestros productos.
B C
A
CON EL FIN DE OBTENER EL PRODUCTO
ACABADO DE MEJOR ASPECTO
RECOMENDAMOS QUE INSPECCIONE,
CLASIFIQUEY ORGANICE LOS MATERIALES
ANTES DE EMPEZAR A MONTAR SU EDIFICIO
Wood is a natural product that has inherent blemishes. All
interior framing is graded for structural strength and not
appearance. Exterior trim is graded for one good side per
industry standards.
• Install corner trim, gable trim and fascia with any blemished
sides toward the siding material. (Fig. C)
AVISO ÚTIL SOBRE LOS MATERIALES
• Blemishes can be easily installed to provide the best
appearance. (Fig. A) • La parte con defectos puede instalarse fácilmente de modo
que el edificio tenga el mejor aspecto. (Fig. A)
• Instale la guarnición de las esquinas, la guarnición de
los hastiales y las impostas con los lados con
defectos apuntando hacia el material lateral. (Fig. C)
• Instale el entramado de la pared con los lados con defectos
apuntando hacia los costados y haciendo frente a la parte
trasera del edificio. (Fig. B)
Please feel free to call our Consumer Help Line - Toll Free
1-888-827-9056
April through October M - F 8:00 AM to 7:00 PM EST
Saturday 8:30 AM to 4:30 PM EST
November through March M - F 8:00 AM to 5:00 PM EST
Llame de formagratuitaanuestralíneade ayudaal
consumidor
1-888-827-9056
Abril por octubre M - F 8:00 ESTA a7:00 P.M. EST
el sábado 8:30 ESTA a4:30 P.M. EST
noviembre por marzo M - F 8:00 ESTA a5:00 P.M. EST

5
SITE PREPARATION
•Site must be properly leveled.
•Site should have natural drainage
and no standing water
A
BC
4"
(10 cm)
3-1/2"
(8.9 cm)
A) Purchase our optional Floor Kit or
build your own wood floor.
Building Size A
10’ x 10’ (305 x 305cm) 120” (305cm)
Fasten treated 2x4 sill plates to slab using approved
concrete anchors. (Treated sill plates and fasteners not
included.)
B) Concrete Slab Foundation
A
B
FOUNDATION OPTIONS
(Not supplied with kit)
YOU MUST ASSEMBLEYOUR BUILDING ON A
WOOD FLOOR OR CONCRETE SLAB.
OPCIONES PARA LA CIMENTACIÓN
(No incluidas)
HAY QUE CONSTRUIR EL EDIFICIO SOBRE UN BASE
DE MADERA O DE CONCRETO.
Important: Square floor and level to ground
before beginning assembly of building.
A) Compre nuestro equipo opcional para el
suelo o construya su propio suelo de madera.
B) Base en losa de concreto
TreatedSill
AB
120” (305cm)
120” (305cm) 168” (327cm)
120” (305cm) 216” (549cm)
10’ x 14’ (305 x 327cm)
10’ x 18’ (305 x 549cm)
Building Size A
AB
120” (305cm)
168” (427cm)
216” (549cm)
Dimensiones del edificio AC
113” (288cm)
161” (409cm)
209” (531cm)
Soleras Inferiors Tratadas
PREPARACIÓN DEL SITIO
•El sitio debe de estar nivelado correctamente.
•Instale una barrera contra yerbajos debajo de la
estructura.
Importante: Asegure que el suelo está nivelado y
escuadrado antes de construir el edificio.
Fije las soleras inferiores tratadas 2x4 a la losa con anclajes
de concreto aprobados. (Las soleras y los anclajes no están
incluidos.)
Dimensiones del edificio
10’ x 10’ (305 x 305cm) 120” (305cm)
120” (305cm)
120” (305cm)
10’ x 14’ (305 x 427cm)
10’ x 18’ (305 x 549cm)

6
10’ X 10’ (305x305 cm)
10’ x 14’ (305x427 cm)
10’ X 18’ (305x549 cm)
#9
#12
#12 #12
10'
(305 cm) 10'
(305 cm)
#10
#12
#12 #12
10'
(305 cm) 10'
(305 cm)
#12
#10
#12 #12
10'
(305 cm) 10'
(305 cm)
#16 #16
#9
#12
14'
(427 cm) 10'
(305 cm)
#16 #16
#10
#12
14'
(427 cm) 10'
(305 cm)
#13 #16
#12
#12
14'
(427 cm) 10'
(305 cm)
#14 #16
#10
#10
14'
(427 cm) 10'
(305 cm)
#20 #20
#9
#12
18'
(549 cm) 10'
(305 cm)
#20 #20
#10
#12
18'
(549 cm) 10'
(305 cm)
#17 #20
#12
#12
18'
(549 cm) 10'
(305 cm) #18 #20
#12
#12
18'
(549 cm) 10'
(305 cm)
#12
#9#12 #12
10'
(305 cm) 10'
(305 cm)
STOP STOP
Beforeproceeding, determine
desireddoorlocationand
build door wall first.
Antes de continuar determine la
posición de la puerta y construya
el muro con la puerta primero.
WALL NUMBER EQUALS
PAGE NUMBER
BUILD WALL
NUMBERS SPECIFIED EL NUMERO DEL MURO CORRESPONDE
AL NUMERO DE LA PAGINA.
CONSTRUYA LOS NÚMEROS DE
LOS MUROS ESPECIFICADOS.
To Offset
Door to
Right See
Wall #11
Compensar
Puerta
a Derecho
véase la
Muro #11
#10
#12
#12 #12
10'
(305 cm) 10'
(305 cm)
To Offset
Door to
Right See
Wall #11
Compensar
Puerta
a Derecho
véase la
Muro #11
#10
#12
#12 #12
10'
(305 cm) 10'
(305 cm)
To Offset
Door to
Right See
Wall #11
Compensar
Puerta
a Derecho
véase la
Muro #11
#10
#12
#12 #12
10'
(305 cm) 10'
(305 cm)
To Offset
Door to
Right See
Wall #19
Compensar
Puerta
a Derecho
véase la
Muro #19
To Offset
Door to
Right See
Wall #15
Compensar
Puerta
a Derecho
véase la
Muro #15
To Offset
Door to
Right See
Wall #11
Compensar
Puerta
a Derecho
véase la
Muro #11

7

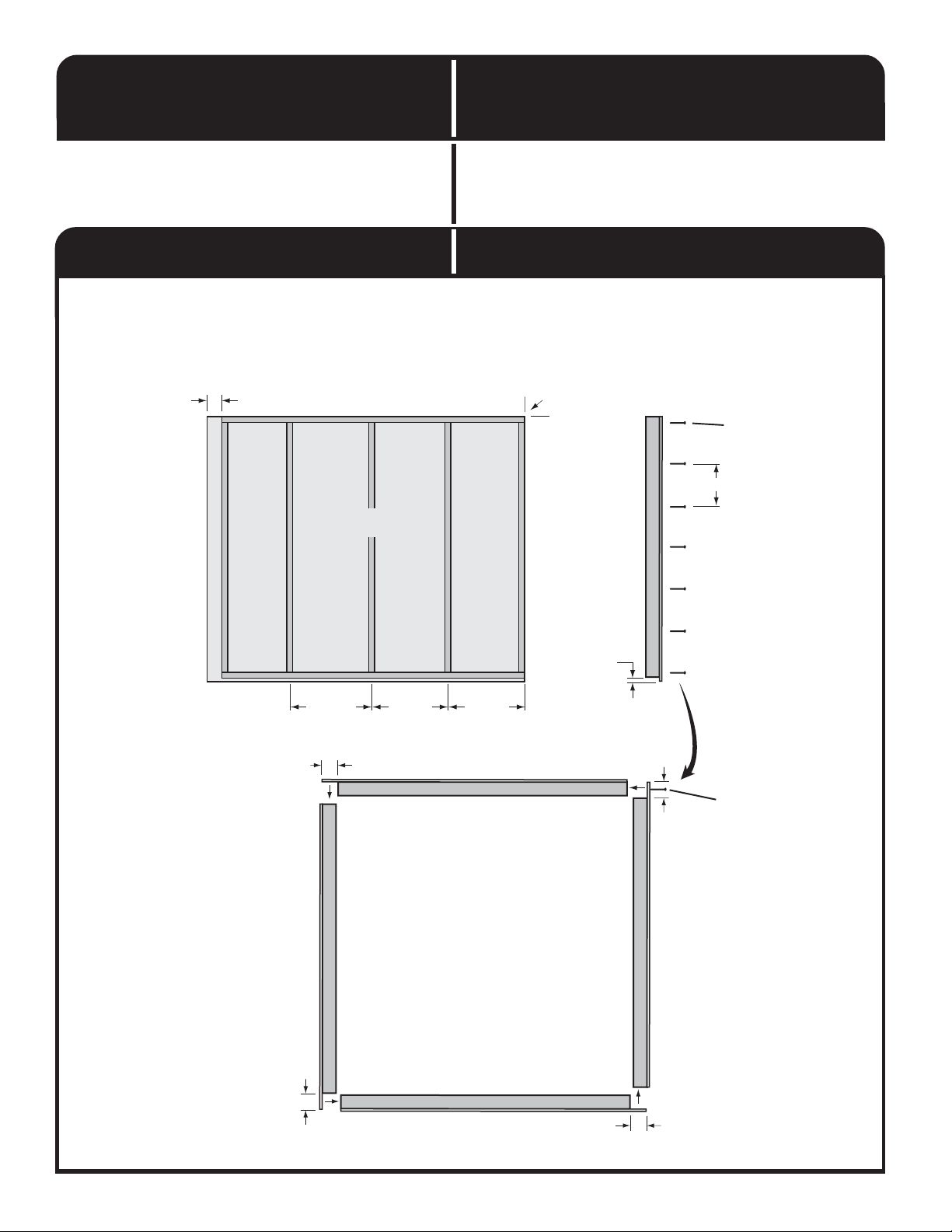

Erecting the Walls Construyendo los Muros
YOUR BUILDING CAN BE CONFIGURED IN A
VARIETY OF WAYS. BEFORE ERECTING WALLS,
REFER TO PAGE 5 TO ENSURE YOU BUILT THE
RIGHT WALLS FOR YOUR BUILDING.
IMPORTANT!!!
Building Tip IMPORTANTE!!! Consejo
3-1/2"
(8.9 cm)
3-1/2"
(8.9 cm)
3-1/2"
(8.9 cm)
3-1/2"
(8.9 cm)
24"
(61 cm)
12" (30 cm)
24"
(61 cm)
24"
(61 cm)
1"
(2.5 cm)
3-1/2"
(8.9 cm)
Asegure que se construyan los muros como
en los dibujos abajo
CONSTRUYA EL MURO CON PUERTA
PRIMERO
Make sure all walls are built as shown below.
BUILD DOOR WALL FIRST.
Flush
Nivelado
Insideof Wall
Interiordel muro
2”(5 cm) Nail/Clavo
2”(5 cm) Nail/Clavo
ES PRECISO ALINEAR LOS PANELES DE LOS
MUROS Y DEL TECHO ANTES DE CLAVARLOS
COMPLETAMENTE PARA ASEGURAR LA
ESCUADRA.

8
A
B
Racking a Roof
When building walls, always apply panel at far left first. Position
panel flush with top of wall frame and nail in upper corners as shown.
Rack wall square by moving lower end of wall panel right or left until
panel is flush with framing along left edge and secure with one nail in
each lower corner. Continue nailing as instructed.
Racking a Wall
YOU MAY NEED TO RACK YOUR WALL PANELS
AND ROOF PANELS TO ENSURE SQUARENESS
BEFORE COMPLETELY NAILING
Position panel flush with outside front edge of rafter and nail in two
corners as shown. Rack panel square by moving opposite end up or
down until panel is flush along peak of rafters and secure with one nail
in each corner. Ensure spacing of center rafters and nail as instructed.
Nail
Clavo
Nail
Clavo
Flush
Nivelado
Flush
Nivelado
TopCorner Should Be Flush
La esquina superior debe
estar nivelado con la
estructura
IMPORTANT!!!
Building Tip IMPORTANTE!!! Consejo
Alineando un Muro
Posicione los paneles nivelados con el borde delantero exterior de la viga y
clave en las dos esquinas como en el dibujo. Alinee escuadra el panel por
mover los extremos opuestos arriba o abajo hasta que el panel esté nivelado a
lo largo del punto más alto de las vigas,y fíjelo con un clavo en cada esquina.
Compruebe el espacio de las vigas centrales y clave como indicado.
ES PRECISO ALINEAR LOS PANELES DE LOS
MUROSY DEL TECHO ANTES DE CLAVARLOS
COMPLETAMENTE PARA ASEGURAR LA
ESCUADRA.
Al construir los muros, siempre fije primero el panel hasta la izquierda
extrema. Posicione el panel nivelado con la parte superior de la
estructura del muro y clávelo en la esquina superior como en el dibujo.
Alinee nivelado el muro por mover el lado inferior a la derecha o a la
izquierda hasta que el panel esté nivelado con la estructura a lo largo
del borde izquierda. Fije con un clavo en cada esquina inferior.
Alineando un techo
Rackfor Squareness
Nail
Clavo
Flush
Nivelado
Flushwith Rafter Peak
Nivelado con la parte más
alta de las vigas
Nivele para escuadrar

9
WALL #9
See Page 8 for BuildingTip!!!
6"
(15 cm)
3-1/2"
(8.9 cm)
120"
(305 cm)
116-1/2"
(296 cm)
120"
(305 cm)
3-1/2"
(8.9 cm)
1"
(2.5 cm)
x 120 MURO #9
¡Ver la página 8 para un consejo!
2”(5 cm)
D
Nail Perimeter
Clave el perímetro
B
End View
Vista terminal
WALL #9
71"
(180 cm)
16"
(41 cm)
16"
(41 cm)
16"
(41 cm)
16"
(41 cm) 64"
(163 cm)
64"
(163 cm)
12"
(30 cm)
8-1/2"
(22 cm)
8-1/2"
(22 cm)
12"
(30 cm)
116-1/2"
(296 cm)
92-1/2"
(235 cm) 24" (61 cm)
x 28 MURO #9
3”(7.6 cm)
UM x6
TJ X2
RLx2
End View
Vista terminal
Top
(Parte Superior)
Top
(Parte Superior)
Flush
Nivelado
Flush
Nivelado
D

10

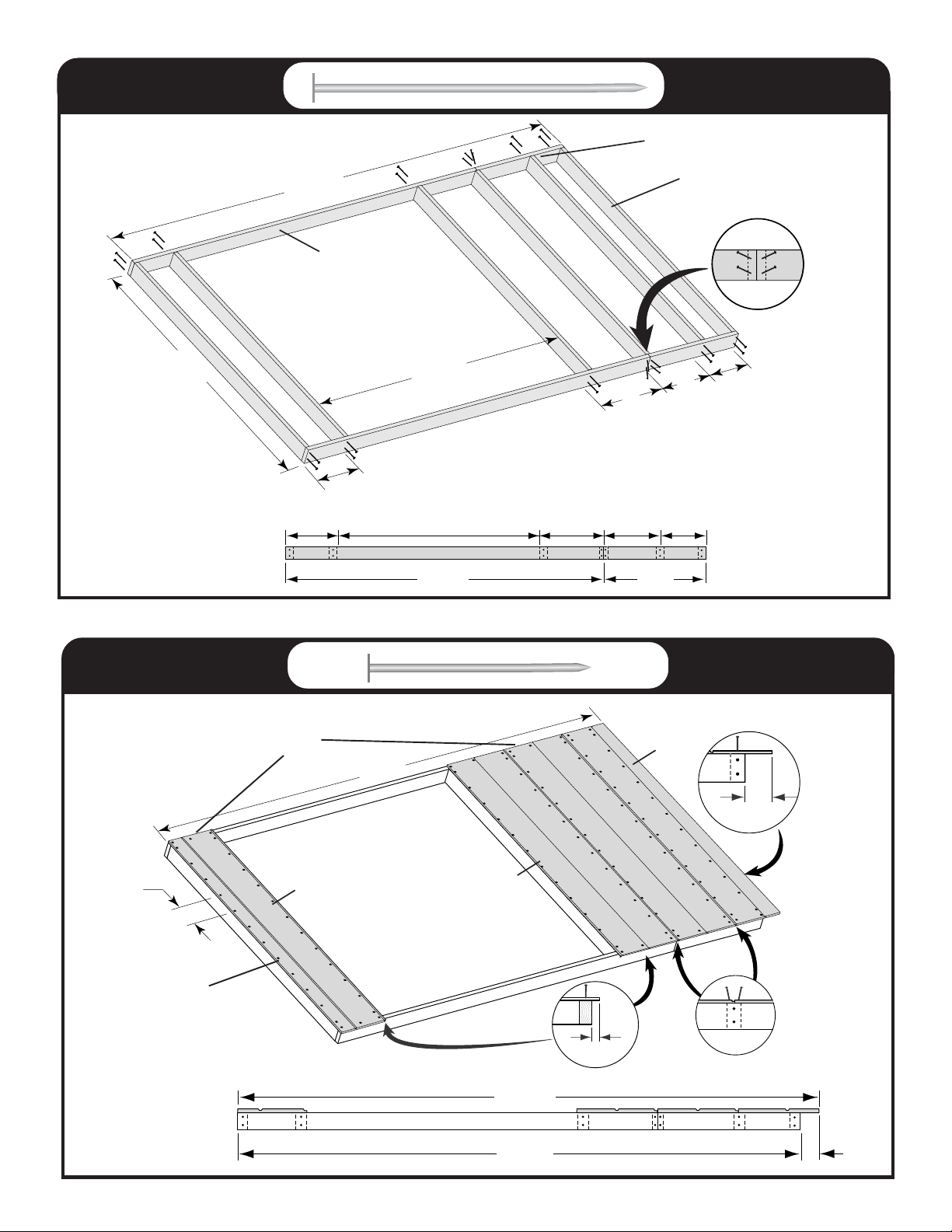

WALL #10x 120 MURO #10
WALL #10x 28 MURO #10
See Page 8 for Building Tip!!!
3”(7.6 cm)
2”(5 cm)
16"
(41 cm)
16"
(41 cm)
64"
(163 cm)
12"
(30 cm)
71"
(180 cm) 64"
(163 cm)
12"
(30 cm)
8-1/2"
(22 cm)
8-1/2"
(22 cm)
116-1/2"
(296 cm)
92-1/2"
(235 cm)
24"
(61 cm)
16"
(41 cm)
16"
(41 cm)
6"
(15 cm)
3-1/2"
(8.9 cm)
116-1/2"
(296 cm)
120"
(305 cm)
120"
(305 cm)
1"
(2.5 cm)
3-1/2"
(8.9 cm)
¡Ver la página 8 para un consejo!
End View
Vista terminal
End View
Vista terminal
Top
(Parte Superior)
Top
(Parte Superior)
RL x2
UM x6
TJ x2
Nail Perimeter
Clave el perímetro
Flush
Nivelado
Flush
Nivelado
D
D
B x2

11

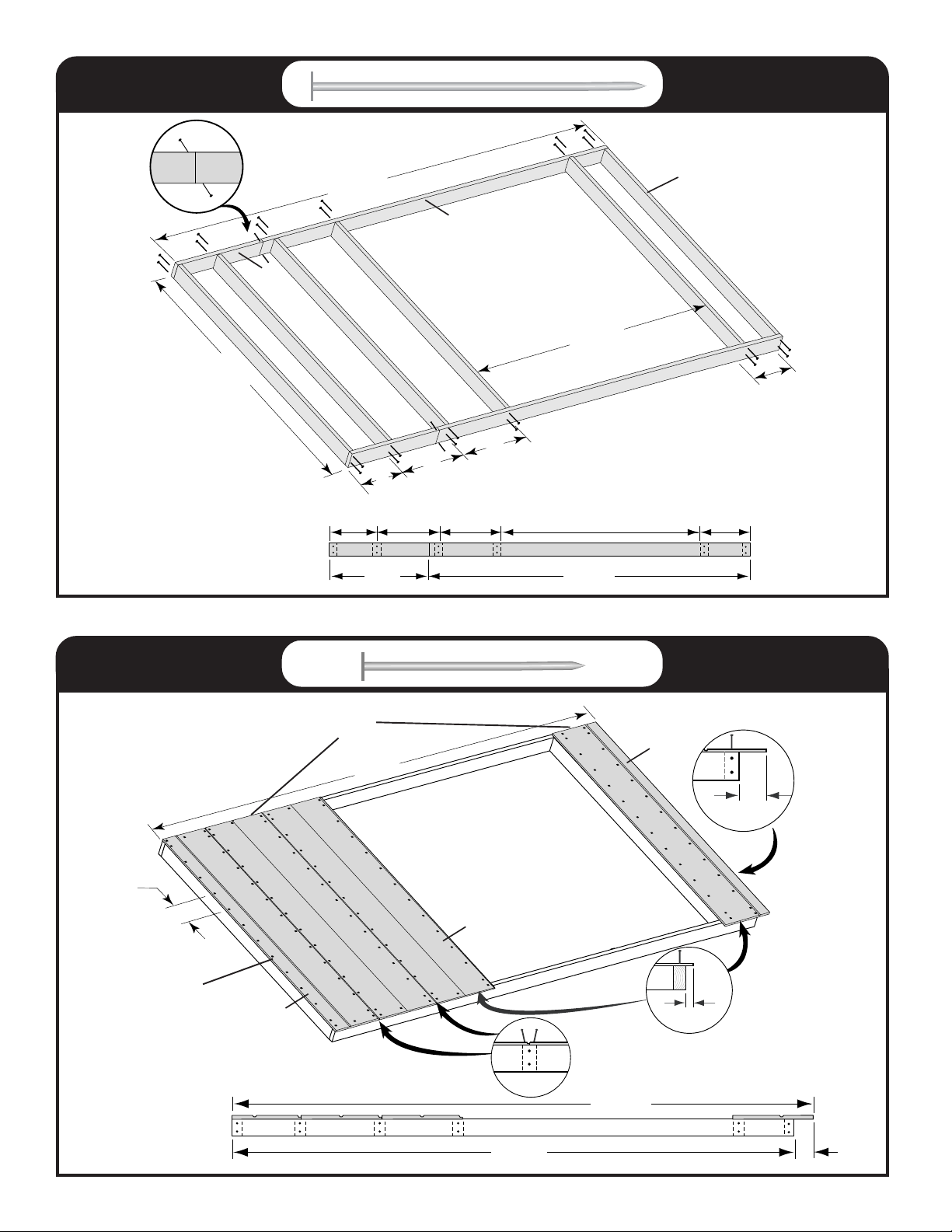

WALL #11 x 120 MURO #11
WALL #11 x 28 MURO #11
See Page 8 for BuildingTip!!!
3”(7.6 cm)
2”(5 cm)
16"
(41 cm)
16"
(41 cm) 64"
(163 cm)
12"
(30 cm)
71"
(180 cm)
64"
(163 cm)
8-1/2"
(22 cm)
8-1/2"
(22 cm)
116-1/2"
(296 cm)
92-1/2"
(235 cm)
24"
(61 cm)
16"
(41 cm)
12"
(30 cm)
16"
(41 cm)
6"
(15 cm)
3-1/2"
(8.9 cm)
116-1/2"
(296 cm)
120"
(305 cm)
120"
(305 cm)
1"
(2.5 cm)
3-1/2"
(8.9 cm)
¡Ver la página 8 para un consejo!
End View
Vista terminal
End View
Vista terminal
Top
(Parte Superior)
Top
(Parte Superior)
RLx2
UM x6
TJ x2
Nail Perimeter
Clave el perímetro
Flush
Nivelado
Flush
Nivelado
D
D
Bx2

12

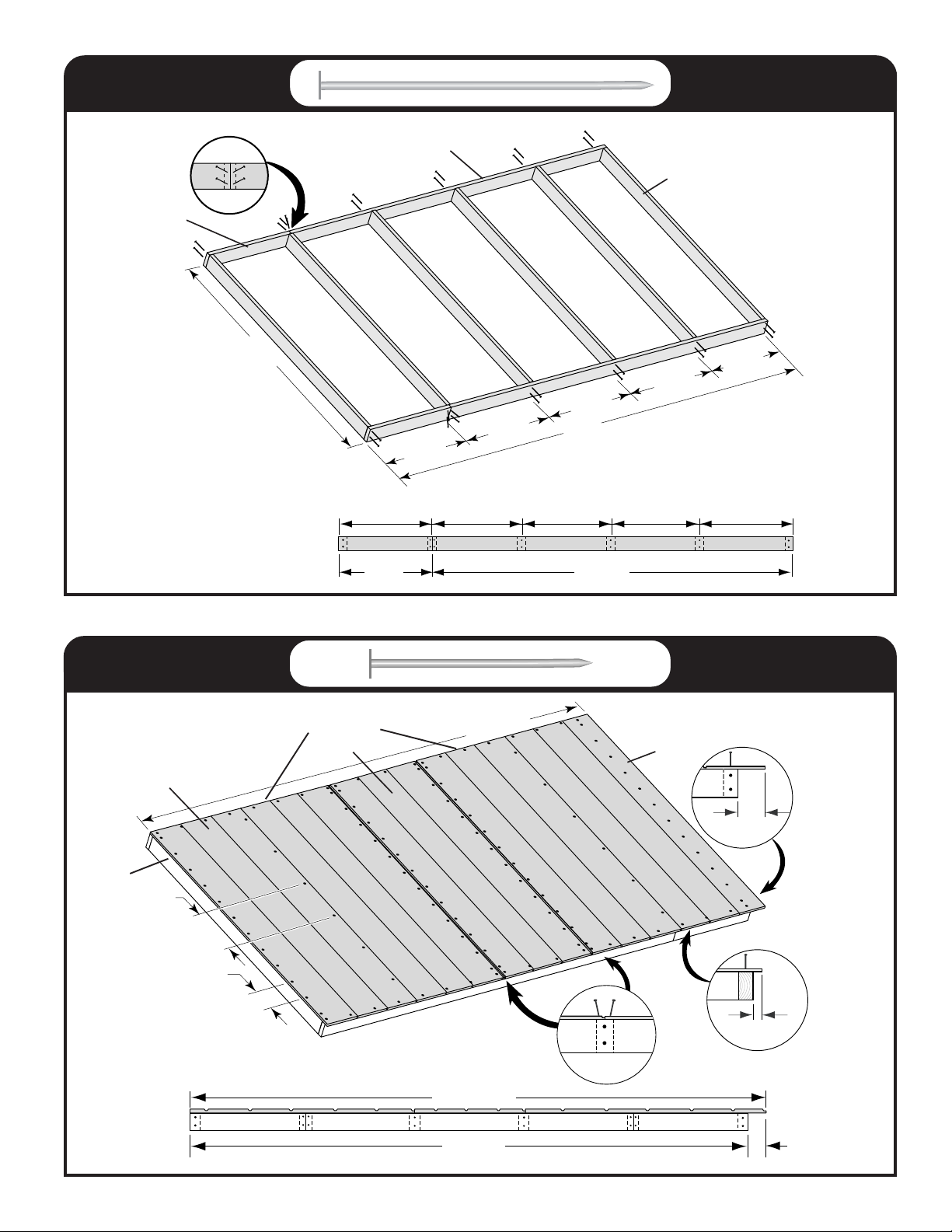

WALL #12 x 124 MURO #12
WALL #12 x 28 MURO #12
See Page 8 for BuildingTip!!!
3”(7.6 cm)
2”(5 cm)
6"
(15 cm)
12"
(30 cm)
120"
(305 cm)
3-1/2"
(8.9 cm)
116-1/2"
(296 cm)
120"
(305 cm)
3-1/2"
(8.9 cm)
1"
(2.5 cm)
A
71"
(180 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
20-1/2"
(52 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm) 20-1/2" (52 cm)
116-1/2"
(296 cm)
92-1/2"
(235 cm)
24"
(61 cm)
TJ x2
RLx2
¡Ver la página 8 para un consejo!
Top
(Parte Superior)
End View
Vista terminal
EndView
Vista terminal
Top
(Parte Superior)
Nail Perimeter
Clave el perímetro
Flush
Nivelado
Flush
Nivelado
Nail Inside Panel
Clave dentro del
panel
C
A
UM x6

13

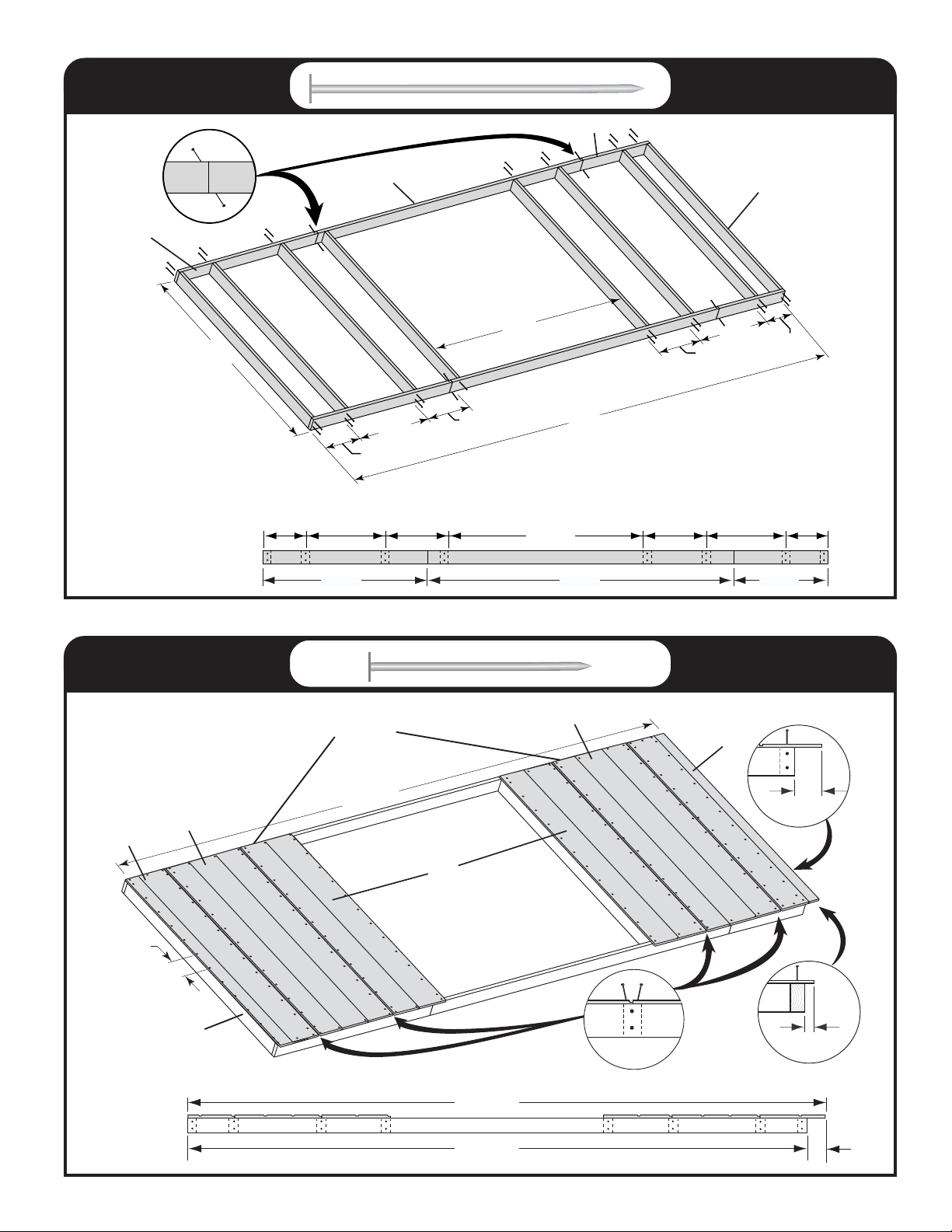

WALL #13 x 184 MURO #13
WALL #13 x 40 MURO #13
3”(7.6 cm)
2”(5 cm)
See Page 8 for BuildingTip!!!
168"
(427 cm)
164-1/2"
(418 cm)
168"
(427 cm)
3-1/2"
(8.9 cm)
6"
(15cm)
3-1/2"
(8.9 cm)
1"
(2.5 cm)
D
B
UM x8
71"
(180 cm)
24"
(61 cm)
24"
(61 cm)
12"
(30 cm)
12"
(30 cm) 8-1/2" (22 cm)
16"
(41 cm)
16"
(41 cm) 16" (41 cm)
16"
(41 cm)
64"
(163 cm)
64"
(163 cm)
8-1/2"
(22 cm)
24"
(61 cm) 24" (61 cm)
164-1/2"
(418 cm)
92-1/2"
(235 cm) 24" (61 cm)
48"
(122 cm)
SPx2
TJ x2
C
C¡Ver la página 8 para un consejo!
End View
Vista terminal
EndView
Vista terminal
Top
(Parte Superior)
Top
(Parte Superior)
Nail Perimeter
Clave el perímetro
Flush
Nivelado
RLx2
Flush
Nivelado
D

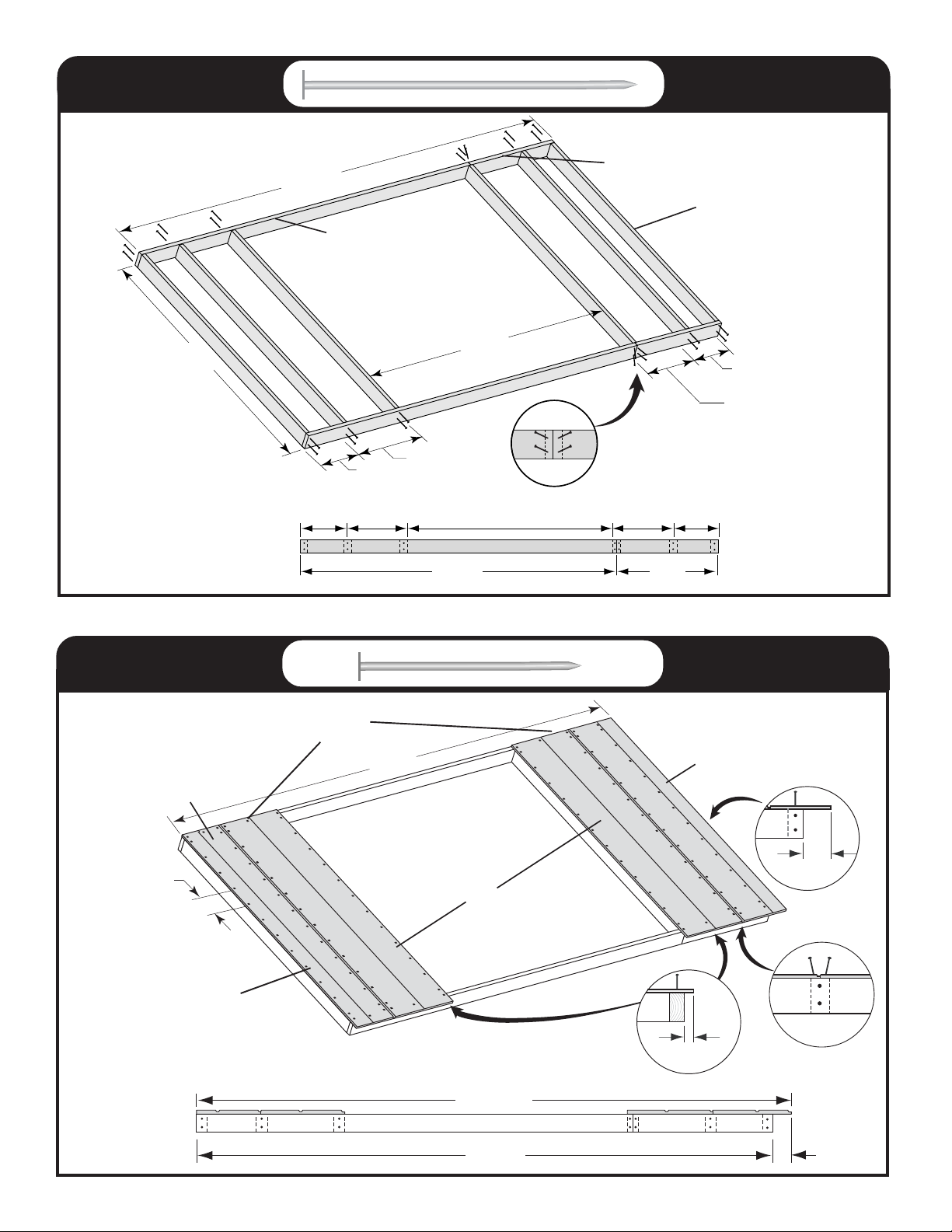

14

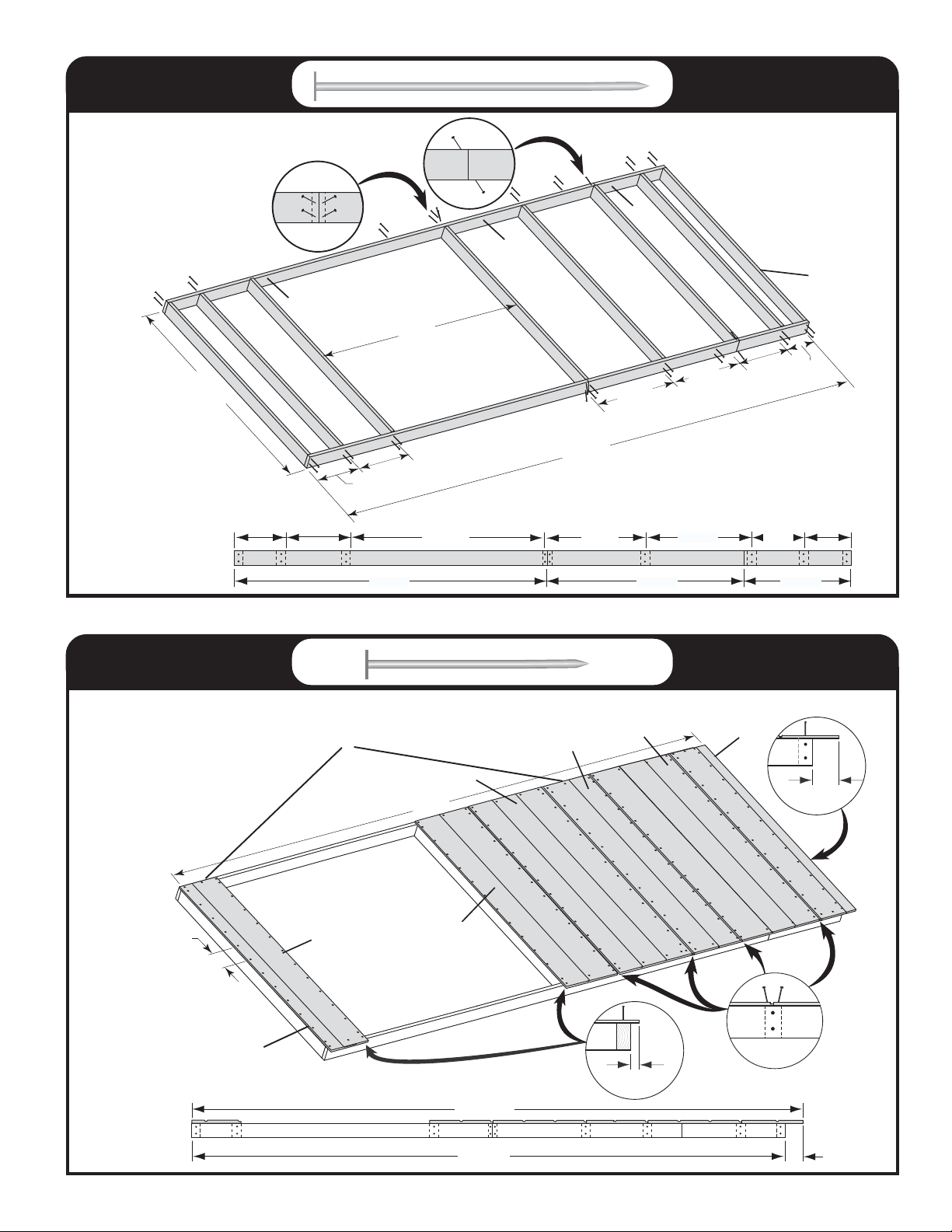

WALL #14 x 40 MURO #14
3”(7.6 cm)
6"
(15cm)
168"
(427 cm)
3-1/2"
(8.9 cm)
168"
(427 cm)
164-1/2"
(418 cm)
1"
(2.5 cm)
3-1/2"
(8.9 cm)
MURO #14WALL #14 x 184
2”(5 cm)
See Page 8 for BuildingTip!!!
D
D
C
C
B
71"
(180 cm) 24"
(61 cm)
24"
(61 cm)
12"
(30 cm)
16"
(41 cm)
16"
(41 cm)
64"
(163 cm)
8-1/2"
(22 cm)
8-1/2"
(22 cm)
12"
(30 cm) 16"
(41 cm) 16"
(41 cm)
164-1/2"
(418 cm)
92-1/2"
(235 cm) 48" (122 cm) 24" (61 cm)
24"
(61 cm)
64"
(163 cm) 24"
(61 cm)
UM x8
¡Ver la página 8 para un consejo!
End View
Vista terminal
End View
Vista terminal
Top
(Parte Superior)
Top
(Parte Superior)
Nail Perimeter
Clave el perímetro
Flush
Nivelado
Flush
Nivelado
RLx2
SPx2
B
TJ x2

15

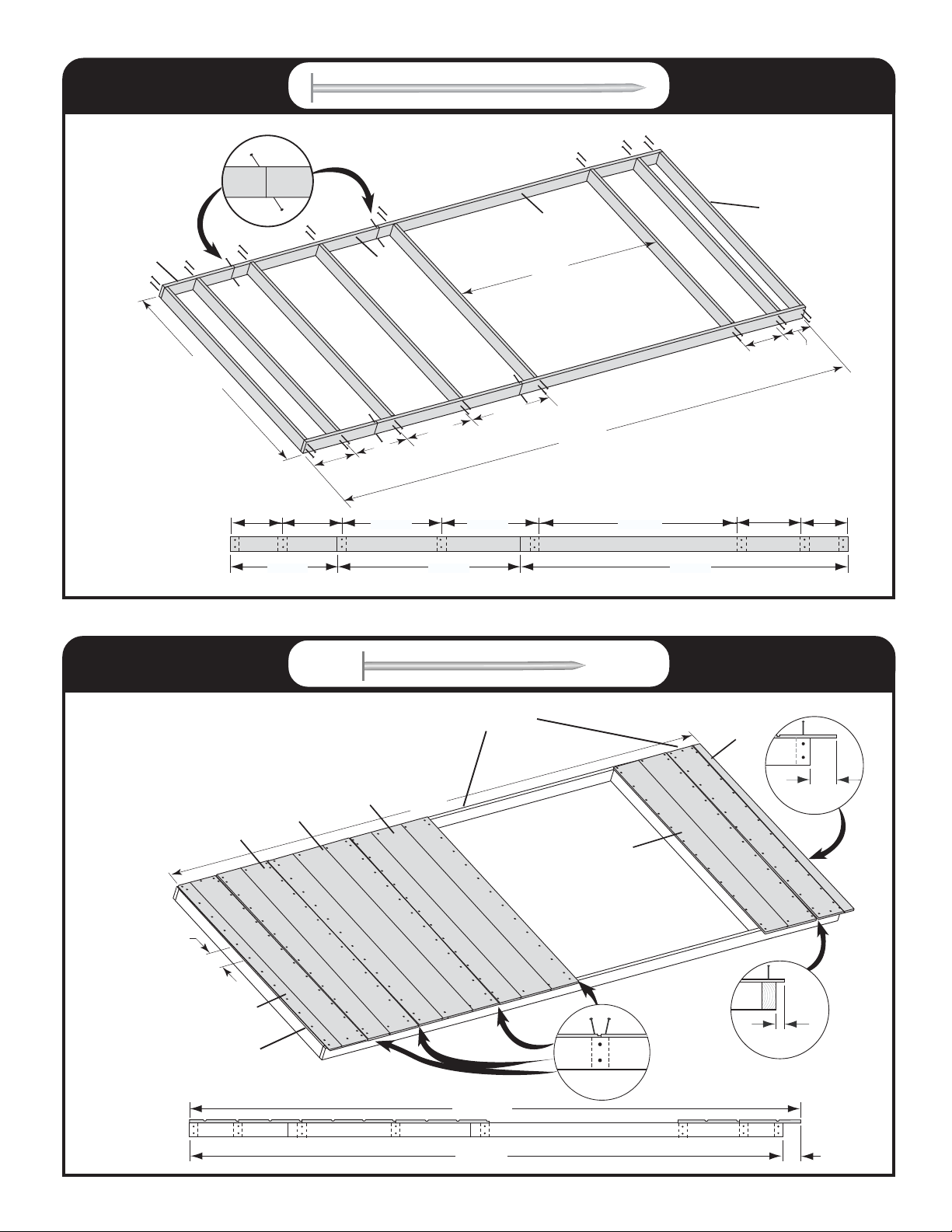

WALL #15 x 40 MURO #15
3”(7.6 cm)
6"
(15cm)
168"
(427 cm)
3-1/2"
(8.9 cm)
168"
(427 cm)
164-1/2"
(418 cm)
1"
(2.5 cm)
3-1/2"
(8.9 cm)
MURO #15WALL #15 x 184
2”(5 cm)
See Page 8 for BuildingTip!!!
D
D
C
B
71"
(180 cm)
24"
(61 cm)
24"
(61 cm)
12"
(30 cm)
16"
(41 cm)
16"
(41 cm)
64"
(163 cm)
8-1/2"
(22 cm)
8-1/2"
(22 cm)
12"
(30 cm) 16"
(41 cm) 16"
(41 cm)
164-1/2"
(418 cm)
92-1/2"
(235 cm)
48"
(122 cm)
24"
(61 cm)
64"
(163 cm)
24"
(61 cm) 24" (61 cm)
UM x8
¡Ver la página 8 para un consejo!
End View
Vista terminal
EndView
Vista terminal
Top
(Parte Superior)
Top
(Parte Superior)
Nail Perimeter
Clave el perímetro
Flush
Nivelado
Flush
Nivelado
RLx2 SPx2
B
TJ x2
C

16

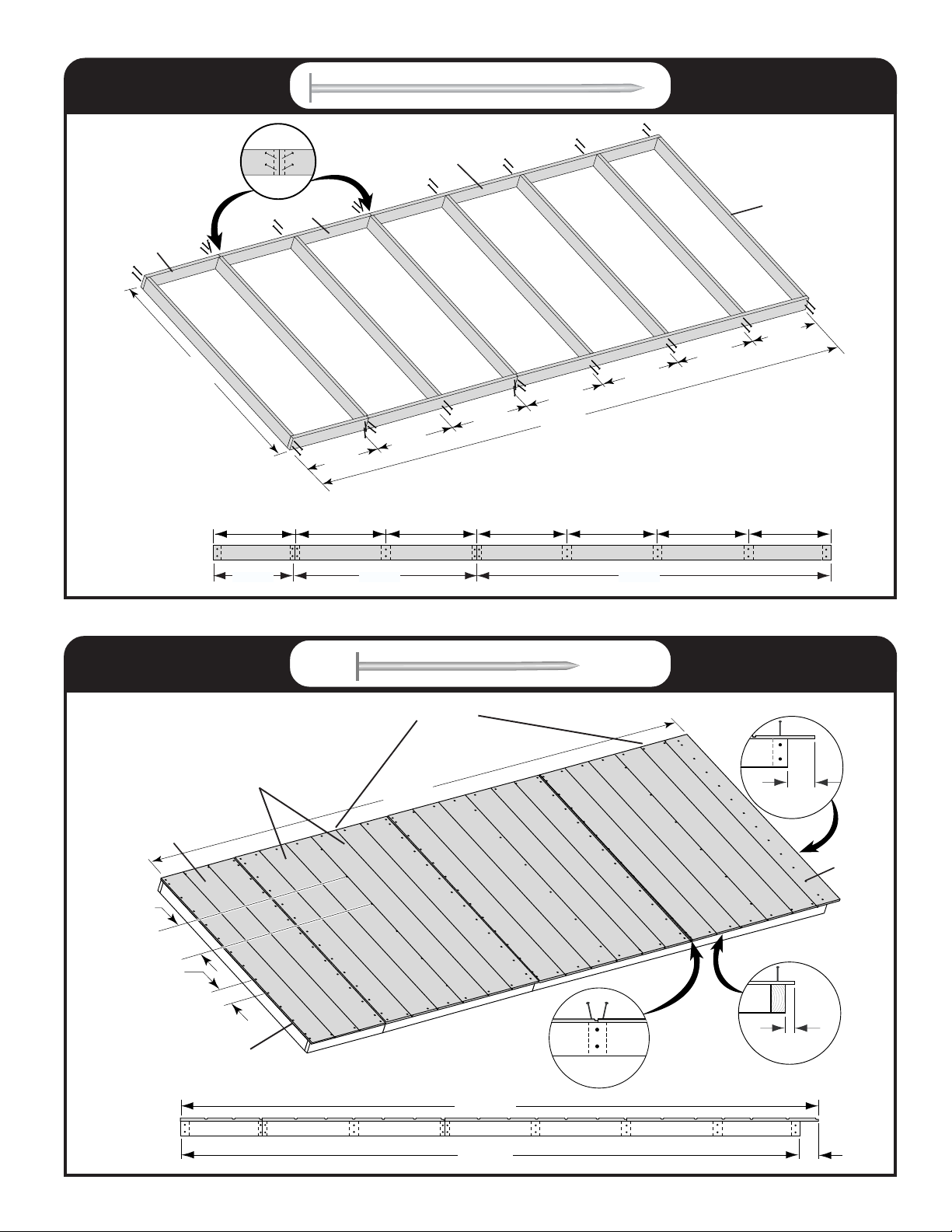

WALL #16 x 170 MURO #16
WALL #16 x 40 MURO #16
3”(7.6 cm)
2”(5 cm)
See Page 8 for BuildingTip!!!
168"
(427 cm)
164-1/2"
(418 cm) 3-1/2"
(8.9 cm)
168"
(427 cm)
6"
(15 cm)
12"
(30 cm)
1"
(2.5 cm)
3-1/2"
(8.9 cm)
Some configurations will utilize
“C”panels here
Algunas configuraciones utilizarán
paneles “C” aquí.
Flush
Nivelado
71"
(180 cm)
24"
(61 cm)
24"
(61 cm)
20-1/2"
(52 cm)
20-1/2"
(52 cm)
24"
(61 cm)
24"
(61 cm)
164-1/2"
(418 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm) 24" (61 cm)
24"
(61 cm)
24"
(61 cm)
92-1/2"
(235 cm)
48"
(122 cm)
24"
(61 cm)
UM x8
¡Ver la página 8 para un consejo!
End View
Vista terminal
End View
Vista terminal
Top
(Parte Superior)
Top
(Parte Superior)
Nail Perimeter
Clave el perímetro
RLx2
TJ x2
SPx2
Nail Inside Panel
Clave dentro del
panel
C
A x3
Flush
Nivelado

17
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
212-1/2"
(540 cm)
16"
(41 cm)
16"
(41 cm)
64"
(163 cm)
8-1/2"
(22 cm)
12"
(30 cm)
12"
(30 cm)
8-1/2"
(22 cm)
24"
(61 cm) 24" (61 cm) 24" (61 cm)
24"
(61 cm) 16" (40.5 cm)
16"
(41 cm) 64"
(163 cm)
71"
(180 cm)
92-1/2"
(235 cm) 48" (122 cm)
48"
(122 cm)
24"
(61 cm)

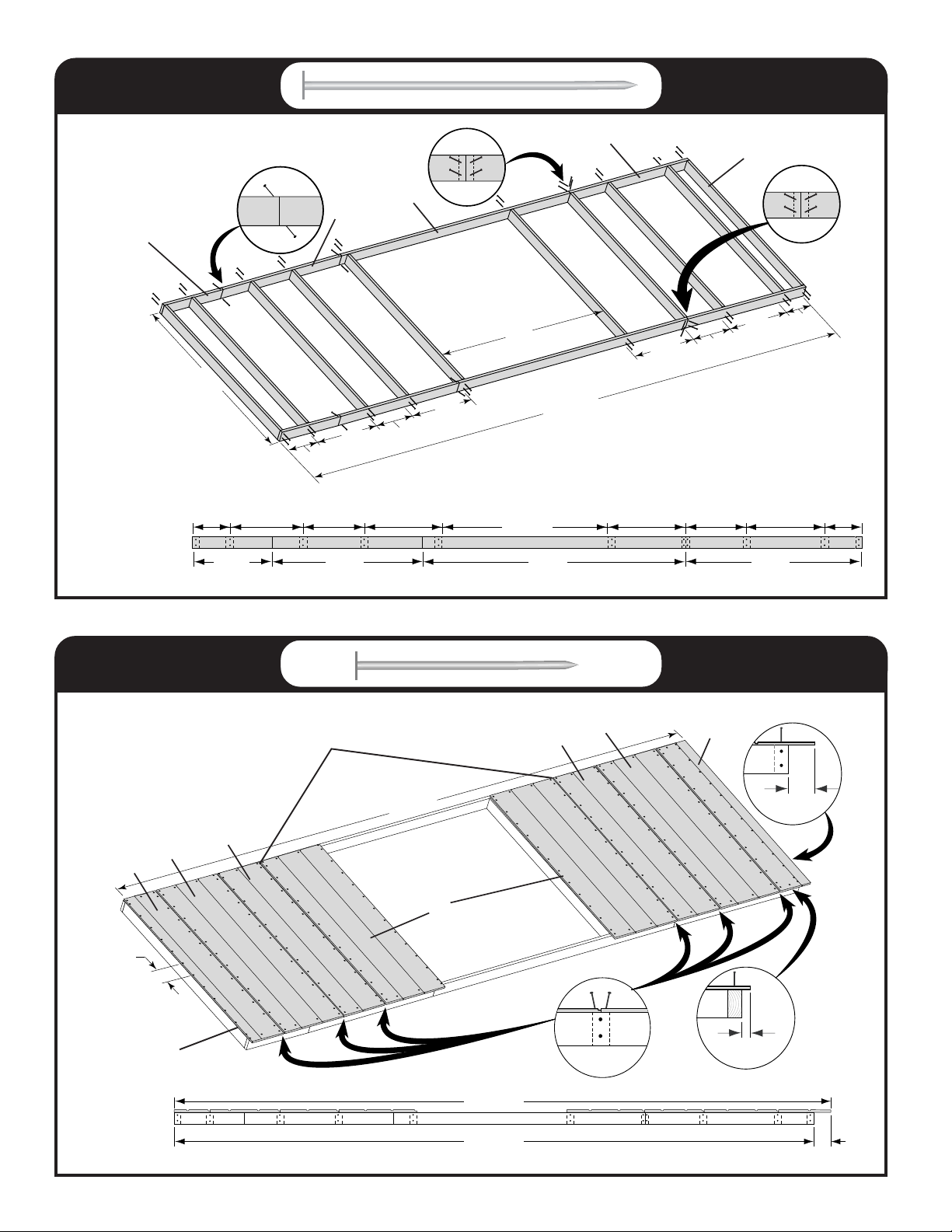

MURO #17WALL #17 x 52
3”(7.6 cm)
UMx10
3-1/2"
(8.9 cm)
1"
(2.5 cm)
6"
(15 cm)
3-1/2"
(8.9 cm)
216"
(549 cm)
212-1/2"
(540 cm)
216"
(549 cm)
MURO #17WALL #17 x 248
See Page 8 for BuildingTip!!!
DCB
BCD
C
2”(5 cm)
¡Ver la página 8 para un consejo!
End View
Vista terminal
End View
Vista terminal
Top
(Parte Superior)
Top
(Parte Superior)
Nail Perimeter
Clave el perímetro
Flush
Nivelado
Flush
Nivelado
RLx2
TJ x2
SPx2
SPx2

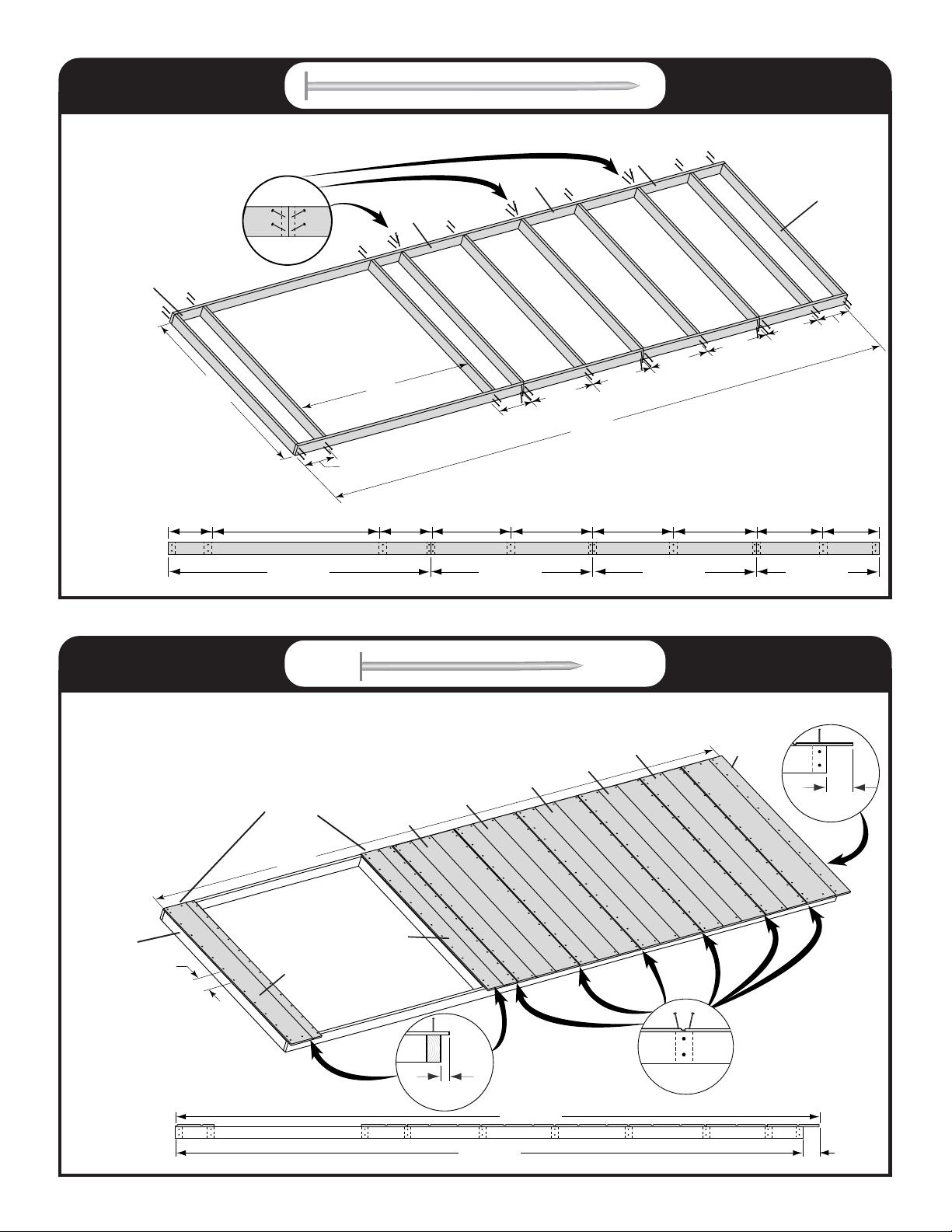

18
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
24"
(61 cm)
12"
(30 cm)
12"
(30 cm)
16"
(41 cm)
16"
(41 cm)
64"
(163 cm)
16"
(41 cm)
64"
(163 cm) 24"
(61 cm) 24" (61 cm) 24"
(61 cm) 8-1/2" (22 cm)
8-1/2"
(22 cm)
212-1/2"
(540 cm)
16"
(41 cm)
92-1/2"
(235 cm)
71"
(180 cm)
48"
(122 cm) 48" (122 cm) 24" (61 cm)
24"
(61 cm)
WALL #18 x 52 MURO #18
3”(7.6 cm)
6"
(15 cm)
216"
(549 cm)
3-1/2"
(8.9 cm)
212-1/2"
(540 cm)
216"
(549 cm)
3-1/2"
(8.9 cm)
1"
(2.5 cm)
WALL #18 x 248 MURO #18
2”(5 cm)
See Page 8 for BuildingTip!!!
D
C
C
C
B
C
D
¡Ver la página 8 para un consejo!
End View
Vista terminal
End View
Vista terminal
Top
(Parte Superior)
Top
(Parte Superior)
Nail Perimeter
Clave el perímetro
Flush
Nivelado
UMx10
SPx2
TJ x2
RLx2
B
Flush
Nivelado
SPx2
