Baier BSS 508-M User manual

BSS 508-M
59671610 03/16
Deutsch 5
English 14
Français 23
Italiano 33
Nederlands 43
Español 52
Português 62
Dansk 72
Norsk 81
Svenska 90
Suomi 99
Ελληνικά 108
Türkçe 118
Русский 127
Magyar 138
Čeština 147
Slovenščina 156
Polski 165
Româneşte 175
Slovenčina 184
Hrvatski 193
Srpski 202
Български 211
Eesti 221
Latviešu 230
Lietuviškai 239
Українська 248

25
24
19
21
22
23
29
28
28
27
26
1
2
315 16
4
5
689101112
13
18
30
17
14
7
20
2

1
2
1
1
2
“Click”
“Click”
1
3
2
1
4
2x
5
6
7
3

A
B
1.
2.
C
D
2. 1.
E
2.
1.
F
G
H
ü
û
I
4

– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
– Vor erster Inbetriebnahme Sicherheits-
hinweise Id-Nr. 59579220 unbedingt le-
sen!
– Bei Nichtbeachtung der Betriebsanlei-
tung und der Sicherheitshinweise kön-
nen Schäden am Gerät und Gefahren
für den Bediener und andere Personen
entstehen.
– Bei Transportschaden sofort Händler
informieren.
GEFAHR
Hinweis auf eine unmittelbar drohende Ge-
fahr, die zu schweren Körperverletzungen
oder zum Tod führt.
몇WARNUNG
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu schweren Körperver-
letzungen oder zum Tod führen kann.
몇VORSICHT
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu leichten Verletzungen
führen kann.
ACHTUNG
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu Sachschäden führen
kann.
– Der Entstauber wurde speziell zum Ein-
satz zusammen mit Mauernutfräsen,
Diamanttrockenbohrmaschinen und
anderen Elektrowerkzeugen entwickelt.
– Dieser Sauger ist zur Nass- und Tro-
ckenreinigung von Boden- und Wand-
flächen bestimmt.
– Das Gerät ist zur Absaugung trockener,
nicht brennbarer, gesundheitsschädli-
cher Stäube an Maschinen und Gerä-
ten; Staubklasse M nach EN 60 335–2–
69 geeignet. Einschränkung: Es dürfen
keine krebserzeugenden Stoffe, außer
Holzspäne, aufgesaugt werden.
– Dieses Gerät ist für den gewerblichen
Gebrauch geeignet, z.B. in Hotels,
Schulen, Krankenhäusern, Fabriken,
Läden, Büros und Vermietergeschäf-
ten.
Inhaltsverzeichnis
Umweltschutz . . . . . . . . . . . . . DE 1
Gefahrenstufen . . . . . . . . . . . . DE 1
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . . . DE 1
Geräteelemente . . . . . . . . . . . DE 2
Symbole auf dem Gerät . . . . . DE 2
Sicherheitshinweise . . . . . . . . DE 2
Inbetriebnahme. . . . . . . . . . . . DE 3
Bedienung. . . . . . . . . . . . . . . . DE 4
Transport. . . . . . . . . . . . . . . . . DE 5
Lagerung. . . . . . . . . . . . . . . . . DE 5
Pflege und Wartung . . . . . . . . DE 6
Hilfe bei Störungen . . . . . . . . . DE 7
Entsorgung . . . . . . . . . . . . . . . DE 8
Zubehör und Ersatzteile . . . . . DE 8
EU-Konformitätserklärung. . . . DE 8
Technische Daten . . . . . . . . . . DE 9
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt wer-
den sollten. Batterien, Öl und
ähnliche Stoffe dürfen nicht in die
Umwelt gelangen. Bitte entsor-
gen Sie Altgeräte deshalb über
geeignete Sammelsysteme.
Gefahrenstufen
Bestimmungsgemäße
Verwendung
5DE

– 2
1 Elektroden
2 Saugschlauch
3 Kabelhaken
4 Luftaustritt, Arbeitsluft
5 Verriegelung des Saugkopfs
6 Lufteintritt, Motor-Kühlluft
7 Saugkopf
8 Lenkrolle
9 Schmutzbehälter
10 Saugstutzen
11 Verschlussstopfen
12 Bodendüse
13 Saugrohr
14 Drehschalter für Saugschlauchquer-
schnitt
15 Tragegriff
16 Filterabdeckung
17 Skala des Saugschlauchquerschnitts
18 Krümmer
19 Drehregler für Saugleistung (min-max)
20 Kontrolllampe
21 Steckdose
22 Automatische Filterabreinigung
23 Hauptschalter
24 Flachfaltenfilter (PES)
25 Filterabreinigung
26 Halter für Bodendüse
27 Halter für Fugendüse
28 Halter für Saugrohre
29 Netzkabel
30 Typenschild
GEFAHR
–Wenn die Abluft in den Raum zurückge-
führt wird, muss eine ausreichende Luft-
wechselrate L im Raum vorhanden sein.
Um die geforderten Grenzwerte einzu-
halten, darf der zurückgeführte Volumen-
strom maximal 50% des Frischluftvolu-
menstroms (Raumvolumen VRx Luft-
wechselrate LW) betragen. Ohne beson-
dere Lüftungsmaßnahme gilt: LW=1h–1.
–Gebrauch des Gerätes und der Substan-
zen, für die es benutzt werden soll, ein-
schließlich des sicheren Verfahrens der
Beseitigung des aufgenommenen Mate-
rials nur durch geschultes Personal.

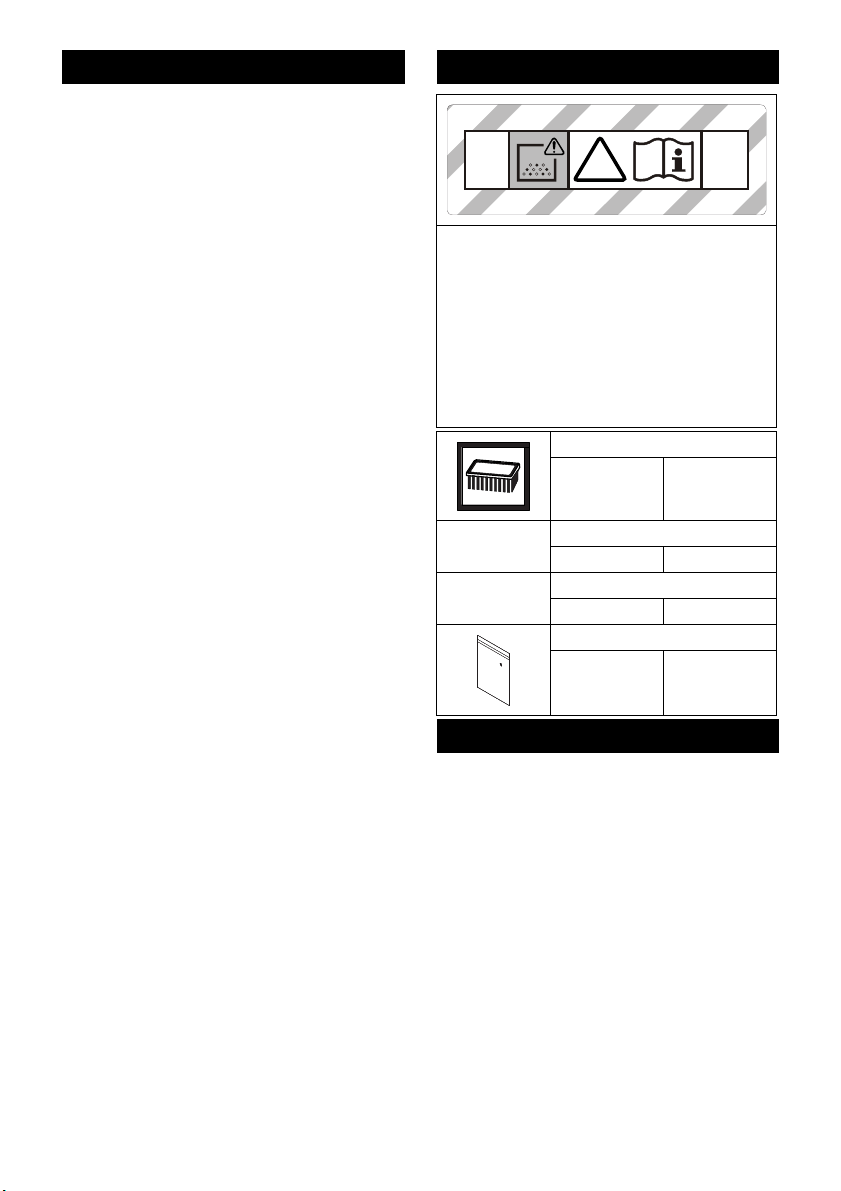

Geräteelemente Symbole auf dem Gerät
WARNUNG: Dieses Gerät enthält gesund-
heitsgefährliche Stäube. Entleerung und
Wartung, einschließlich der Entfernung
des Staubbeutels, dürfen nur von sach-
kundigen Personen vorgenommen wer-
den, die geeignete persönliche Schutzaus-
rüstung tragen. Nicht einschalten, bevor
das komplette Filtersystem installiert ist
und die Funktion der Volumenstromkont-
rolle überprüft wurde.
Flachfaltenfilter
Bestell-Nr. 73692
Flachfaltenfilter (PES)
Bestell-Nr. 73684
Flachfaltenfilter (PTFE)
Bestell-Nr. 8462
Entsorgungsbeutel
Bestell-Nr. 73726
Sicherheitshinweise
!
M
M
PES
PTFE
6 DE

– 3
–Dieses Gerät enthält gesundheits-
schädlichen Staub. Leerungs- und War-
tungsvorgänge, einschließlich der Be-
seitigung der Staubsammelbehälter,
dürfen nur von Fachleuten durchgeführt
werden, die entsprechende Schutzaus-
rüstung tragen.
–Gerät nicht ohne das vollständige Filtra-
tionssystem betreiben.
–Die anwendbaren Sicherheitsbestim-
mungen, die für die zu behandelnden
Materialien zutreffen, sind zu beachten.

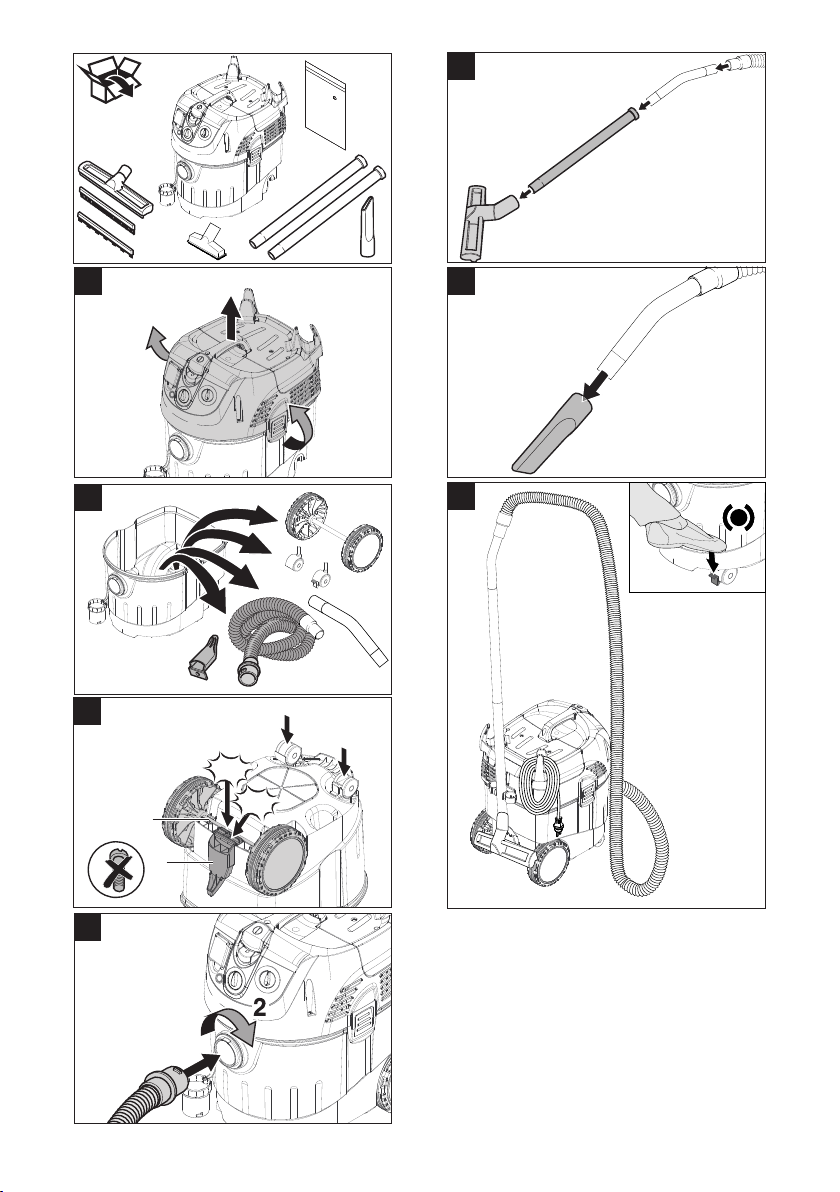

Das Gerät erlaubt 2 Betriebsarten:
1 Industriestaubsaugerbetrieb (Steckdo-
se nicht belegt)
2 Entstauberbetrieb (Steckdose belegt)
Saugschlauch anschließen und je nach
Betriebsart mit Aufsaugdüse versehen
oder an das stauberzeugende Gerät
anschließen.
몇WARNUNG
Beim Saugen darf niemals der Flachfalten-
filter entfernt werden.
몇WARNUNG
Nicht ohne Filterelement saugen, da sonst
der Saugmotor beschädigt wird und eine
Gesundheitsgefährdung durch erhöhten
Feinstaubausstoß auftritt.
Die Hupe ertönt, wenn die Luftgeschwin-
digkeit unter 20 m/s absinkt.
Hinweis: Die Hupe reagiert auf Unter-
druck.
Drehschalter auf richtigen Saug-
schlauchquerschnitt stellen.
Durch den geerdeten Anschlussstutzen
werden statische Aufladungen abgeleitet.
Dadurch werden Funkenbildung und
Stromstöße mit elektrisch leitendem Zube-
hör (im Lieferumfang) verhindert.
– Das Gerät ist mit einem Entsorgungs-
beutel mit Verschlussstreifen ausgerüs-
tet, Bestell-Nr. 73726 (10 Stück).
Hinweis: Mit diesem Gerät können alle Ar-
ten von Stäuben bis Staubklasse M aufge-
saugt werden. Die Verwendung eines
Staubsammelbeutels (Bestell-Nr. siehe Fil-
tersysteme) ist gesetzlich vorgeschrieben.
Hinweis: Das Gerät ist als Industriestaub-
sauger zum Aufsaugen und als Entstauber
für ortsveränderlichen Betrieb zum Absau-
gen von trockenen, nicht brennbaren Stäu-
ben mit AGW-Werten größer gleich 0,1 mg/
m3 geeignet.
– Beim Aufsaugen von Feinstaub muss
zusätzlich ein Entsorgungsbeutel oder
eine Vliesfiltertüte (Sonderzubehör)
verwendet werden.

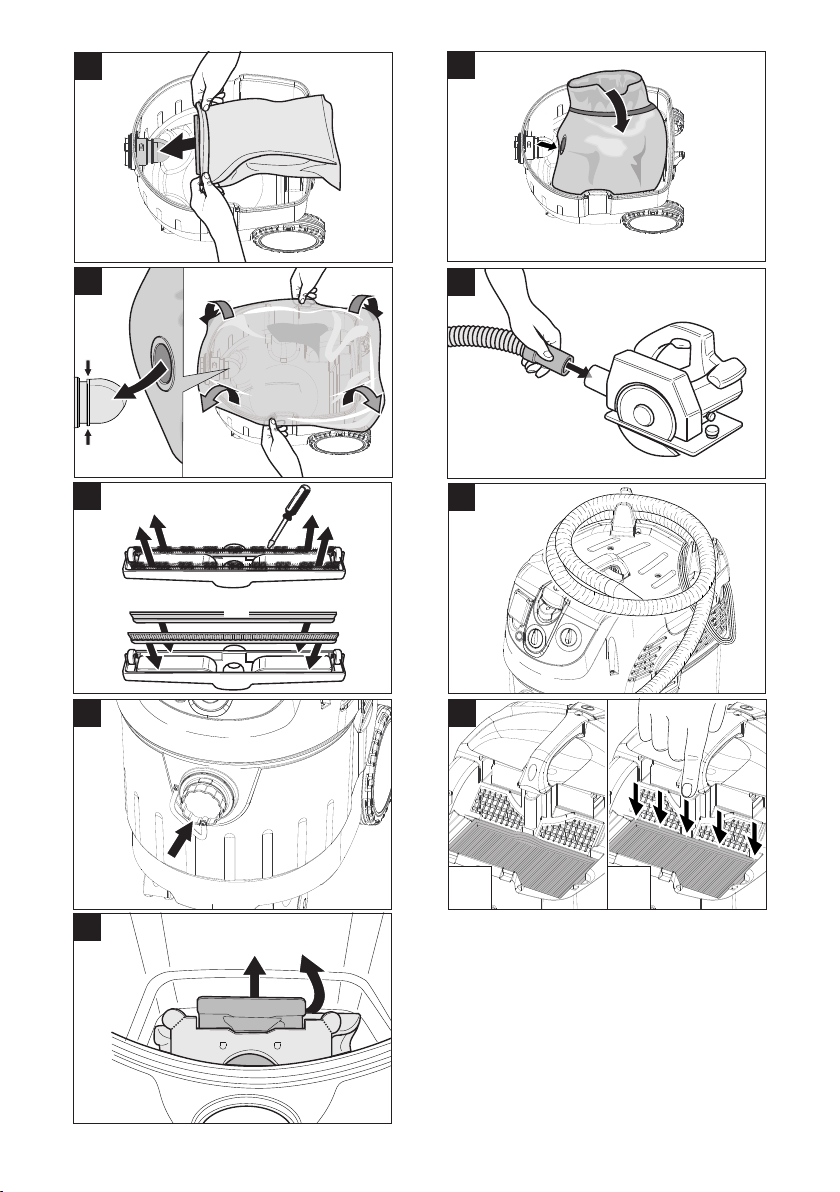

Abbildung
Saugkopf entriegeln und abnehmen.
Vliesfiltertüte (Sonderzubehör) aufste-
cken.
Saugkopf aufsetzen und verriegeln.
Abbildung
Hinweis: Die Öffnung des Entsorgungs-
beutels muss vollständig über den Absatz
des Saugstutzens gezogen werden.
Saugkopf entriegeln und abnehmen.
Entsorgungsbeutel aufstecken.
Entsorgungsbeutel über Behälter stülpen.
Saugkopf aufsetzen und verriegeln.
GEFAHR
Beim Nasssaugen dürfen keine gesund-
heitsgefährlichen Stäube aufgenommen
werden.
Abbildung
Bürstenstreifen ausbauen.
Gummilippen einbauen.
Hinweis: Die strukturierte Seite der Gum-
milippen muss nach außen zeigen.
Inbetriebnahme
Hupe
Anti-Statik-System
Trockensaugen
Vliesfiltertüte einbauen
Entsorgungsbeutel einbauen
Nasssaugen
Einbau Gummilippen
7DE

– 4
Abbildung
Verschlussstopfen passgenau in Saug-
anschluss einsetzen.
Verschlussstopfen bis zum Anschlag
einschieben.
Sauganschluss mit dem Verschluss-
stopfen durch eine Rechtsdrehung fest
verschließen.
Hinweis: Passgenauigkeit ist durch „Bajo-
nettanschluss“ vorgegeben.
Abbildung
Saugkopf entriegeln und abnehmen.
Vliesfiltertüte (Sonderzubehör) nach
hinten herausziehen.
Verschlusslasche einklappen und
Vliesfiltertüte (Sonderzubehör) dicht
verschließen.
Gebrauchte Vliesfiltertüte (Sonderzu-
behör) im staubdicht verschlossenen
Beutel, gemäß den gesetzlichen Be-
stimmungen entsorgen.
Saugkopf aufsetzen und verriegeln.
– Beim Aufsaugen von Nassschmutz
muss immer die Vliesfiltertüte (Sonder-
zubehör) entfernt werden.
Abbildung
Saugkopf entriegeln und abnehmen.
Entsorgungsbeutel hochstülpen.
Öffnung des Entsorgungsbeutels über
den Saugstutzen nach hinten heraus-
ziehen.
Entsorgungsbeutel mit Verschlussstrei-
fen unterhalb der Öffnung dicht ver-
schließen.
Entsorgungsbeutel herausnehmen.
Entsorgungsbeutel gemäß den gesetz-
lichen Bestimmungen entsorgen.
Saugkopf aufsetzen und verriegeln.
– Beim Aufsaugen von Nassschmutz
muss immer der Entsorgungsbeutel
entfernt werden.
– Beim Aufsaugen von Nassschmutz mit
der Polster- oder Fugendüse, bezie-
hungsweise wenn überwiegend Was-
ser aus einem Behälter aufgesaugt
wird, empfiehlt es sich, die Funktion
„Automatische Filterabreinigung“ abzu-
schalten.
– Bei Erreichen des max. Flüssigkeits-
stands schaltet das Gerät automatisch
ab.
–Bei nicht leitenden Flüssigkeiten
(zum Beispiel Bohremulsion, Öle
und Fette) wird das Gerät bei vollem
Behälter nicht abgeschaltet. Der
Füllstand muss ständig überprüft
und der Behälter rechtzeitig entleert
werden.
– Nach Beendigung des Nasssaugens:
Flachfaltenfilter mit der Filterabreini-
gung abreinigen. Elektroden mit einer
Bürste reinigen. Behälter mit einem
feuchten Tuch reinigen und trocknen.
Netzstecker einstecken.
Gerät am Hauptschalter einschalten.
Saugleistung (min-max) am Drehregler
einstellen.
GEFAHR
Verletzungs- und Beschädigungsgefahr!
Die Steckdose ist nur zum direkten An-
schluss von Elektrowerkzeugen an den
Sauger bestimmt. Jeder andere Gebrauch
der Steckdose ist nicht zulässig.
Netzstecker des Elektrowerkzeugs am
Sauger einstecken.
Gerät am Hauptschalter einschalten.
Kontrolllampe leuchtet, Sauger befindet
sich im Standby-Modus.
Sauganschluss verschließen
Vliesfiltertüte entfernen
Entsorgungsbeutel entfernen
Allgemein
Bedienung
Gerät einschalten
Saugleistung einstellen
Arbeiten mit Elektrowerkzeugen
8 DE

– 5
Hinweis: Der Sauger wird automatisch mit
dem Elektrowerkzeug ein- und ausgeschal-
tet.
Hinweis: Der Sauger hat eine Anlaufverzö-
gerung bis zu 0,5 Sekunden und eine
Nachlaufzeit von bis zu 15 Sekunden.
Hinweis: Leistungsanschlusswert der
Elektrowerkzeuge, siehe Technische Da-
ten.
Abbildung
Werkzeugadapter an Elektrowerkzeug
anschließen.
Hinweis: Die verschiedenen Saug-
schlauchquerschnitte sind notwendig, um
eine Anpassung an die Anschlussquer-
schnitte der Bearbeitungsgeräte zu ermög-
lichen.
Mindestvolumenstrom am Drehschalter
für Saugschlauchquerschnitt einstellen.
Die Skala zeigt den Saugschlauchquer-
schnitt an.
Hinweis: Für den Betrieb als Entstauber
für ortsveränderlichen Betrieb (Bearbei-
tungsgerät am Sauger eingesteckt) muss
die eingebaute Überwachung auf das an-
geschlossene Bearbeitungsgerät (Stauber-
zeuger) abgestimmt werden. Das heißt,
dass bei einer Unterschreitung des zur Ab-
saugung notwendigen Mindestvolumen-
stroms von 20 m/s der Benutzer gewarnt
werden muss.
Das Gerät verfügt über eine neuartige Fil-
terabreinigung, besonders wirksam bei fei-
nem Staub. Dabei wird der Flachfaltenfilter
alle 15 Sekunden durch einen Luftstoß au-
tomatisch gereinigt (pulsierendes Ge-
räusch).
Hinweis: Die automatische Filterabreini-
gung ist werkseitig eingeschaltet.
Hinweis: Das Aus-/Einschalten der auto-
matischen Filterabreinigung ist nur bei ein-
geschaltetem Gerät möglich.
– Automatische Filterabreinigung aus-
schalten:
Schalter betätigen. Kontrolllampe im
Schalter erlischt.
– Automatische Filterabreinigung ein-
schalten:
Schalter wiederholt betätigen. Kontroll-
lampe im Schalter leuchtet grün.
Gerät am Hauptschalter ausschalten.
Netzstecker ziehen.
Behälter entleeren.
Gerät innen und außen durch Absau-
gen und Abwischen mit einem feuchten
Tuch reinigen.
Abbildung
Saugschlauch und Netzkabel entspre-
chend Abbildung aufbewahren.
Gerät in einem trockenen Raum abstel-
len und vor unbefugter Benutzung si-
chern.
몇VORSICHT
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
Sauganschluss verschließen, siehe
Nasssaugen.
Saugrohr mit Bodendüse aus der Halte-
rung nehmen. Gerät zum Tragen am
Tragegriff und am Saugrohr fassen.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
몇VORSICHT
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
Dieses Gerät darf nur in Innenräumen gela-
gert werden.
Automatische Filterabreinigung
Gerät ausschalten
Nach jedem Betrieb
Gerät aufbewahren
Transport
Lagerung
9DE

– 6
GEFAHR
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Staubbeseitigende Maschinen sind Sicher-
heitseinrichtungen zur Verhütung oder Be-
seitigung von Gefahren im Sinne von
BGV A1.
– Zur Wartung durch den Benutzer muss
das Gerät auseinandergenommen, ge-
reinigt und gewartet werden, soweit es
durchführbar ist, ohne dabei eine Ge-
fahr für das Wartungspersonal und an-
dere Personen hervorzurufen. Geeig-
nete Vorsichtsmaßnahmen beinhalten
Entgiftung vor dem Auseinanderneh-
men. Vorsorge treffen für örtlich gefilter-
te Zwangsentlüftung, wo das Gerät
auseinandergenommen wird, Reini-
gung der Wartungsfläche und geeigne-
ter Schutz des Personals.
– Das Äußere des Gerätes sollte durch
Staubsaugverfahren entgiftet und sau-
ber abgewischt werden, oder mit Ab-
dichtmittel behandelt werden, bevor es
aus dem gefährlichen Gebiet genom-
men wird. Alle Geräteteile müssen als
verunreinigt angesehen werden, wenn
sie aus dem gefährlichen Gebiet ge-
nommen werden. Es müssen geeignete
Maßnahmen ergriffen werden, um eine
Staubverteilung zu vermeiden.
– Bei der Durchführung von Wartungs-
und Reparaturarbeiten müssen alle ver-
unreinigten Gegenstände, die nicht zu-
friedenstellend gereinigt werden kön-
nen, weggeworfen werden. Solche Ge-
genstände müssen in undurchlässigen
Beuteln, in Übereinstimmung mit den
gültigen Bestimmungen für die Beseiti-
gung solchen Abfalls, entsorgt werden.
– Bei Transport und Wartung des Gerä-
tes ist die Ansaugöffnung mit dem Ver-
schlussstopfen zu verschließen.
몇WARNUNG
Sicherheitseinrichtungen zur Verhütung
von Gefahren müssen regelmäßig gewar-
tet werden. Das heißt, mindestens einmal
jährlich vom Hersteller oder einer unterwie-
senen Person auf ihre sicherheitstechnisch
einwandfreie Funktion überprüft werden,
z.B. Dichtheit des Gerätes, Beschädigung
des Filters, Funktion der Kontrolleinrichtun-
gen.
ACHTUNG
Beschädigungsgefahr! Keine silikonhalti-
gen Pflegemittel zum Reinigen verwenden.
– Einfache Wartungs- und Pflegearbeiten
können Sie selbst durchführen.
– Die Geräteoberfläche und die Behälte-
rinnenseite sollten regelmäßig mit ei-
nem feuchten Tuch gereinigt werden.
GEFAHR
Gefahr durch gesundheitsschädlichen
Staub. Bei Wartungsarbeiten (z.B. Filter-
wechsel) Atemschutzmaske P2 oder hö-
herwertig und Einwegkleidung tragen.
Filterabdeckung öffnen.
Flachfaltenfilter herausnehmen.
Gebrauchten Flachfaltenfilter im staub-
dicht verschlossenen Beutel, gemäß
den gesetzlichen Bestimmungen ent-
sorgen.
Angefallenen Schmutz auf der Reinluft-
seite entfernen.
Neuen Flachfaltenfilter einsetzen.
Filterabdeckung schließen, muss hör-
bar einrasten.
Abbildung
Sauganschluss verschließen, siehe
Nasssaugen.
Abbildung
Saugkopf entriegeln und abnehmen.
Vliesfiltertüte (Sonderzubehör) nach
hinten herausziehen.
Pflege und Wartung
Flachfaltenfilter wechseln
Vliesfiltertüte/Entsorgungsbeutel
wechseln
Sauganschluss verschließen
Vliesfiltertüte wechseln
10 DE

– 7
Verschlusslasche einklappen und
Vliesfiltertüte (Sonderzubehör) dicht
verschließen.
Gebrauchte Vliesfiltertüte (Sonderzu-
behör) im staubdicht verschlossenen
Beutel, gemäß den gesetzlichen Be-
stimmungen entsorgen.
Neue Vliesfiltertüte (Sonderzubehör)
aufstecken.
Saugkopf aufsetzen und verriegeln.
Abbildung
Saugkopf entriegeln und abnehmen.
Entsorgungsbeutel hochstülpen.
Öffnung des Entsorgungsbeutels über
den Saugstutzen nach hinten heraus-
ziehen.
Entsorgungsbeutel mit Verschlussstrei-
fen unterhalb der Öffnung dicht ver-
schließen.
Entsorgungsbeutel herausnehmen.
Entsorgungsbeutel gemäß den gesetz-
lichen Bestimmungen entsorgen.
Neuen Entsorgungsbeutel aufstecken.
Entsorgungsbeutel über Behälter stülpen.
Saugkopf aufsetzen und verriegeln.
Saugkopf entriegeln und abnehmen.
Elektroden mit einer Bürste reinigen.
Saugkopf aufsetzen und verriegeln.
GEFAHR
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Hinweis: Tritt eine Störung (z.B. Filter-
bruch) auf, muss das Gerät sofort abge-
schaltet werden. Vor erneuter Inbetrieb-
nahme muss die Störung beseitigt werden.
Steckdose und Sicherung der Strom-
versorgung überprüfen.
Netzkabel, Netzstecker, Elektroden
und Steckdose des Gerätes überprü-
fen.
Gerät einschalten.
Behälter entleeren.
Gerät ausschalten und 5 Sekunden
warten, nach 5 Sekunden wieder ein-
schalten.
Elektroden sowie den Zwischenraum
der Elektroden mit einer Bürste reini-
gen.
Verstopfungen aus Saugdüse, Saug-
rohr, Saugschlauch oder Flachfaltenfil-
ter entfernen.
Gefüllte Vliesfiltertüte (Sonderzubehör)
wechseln.
Gefüllten Entsorgungsbeutel wechseln.
Filterabdeckung richtig einrasten.
Flachfaltenfilter wechseln.
Abbildung
Korrekte Einbaulage des Flachfaltenfil-
ters prüfen/korrigieren.
Flachfaltenfilter wechseln.
Elektroden sowie den Zwischenraum
der Elektroden mit einer Bürste reini-
gen.
Füllstand bei elektrisch nicht leitender
Flüssigkeit ständig kontrollieren.
Drehschalter auf richtigen Saug-
schlauchquerschnitt stellen.
Bei gefüllter Vliesfiltertüte (Sonderzu-
behör) und Unterschreitung des Min-
destvolumenstroms muss diese ge-
wechselt werden.
Bei gefülltem Entsorgungsbeutel und
Unterschreitung des Mindestvolumen-
stroms muss dieser gewechselt wer-
den.
Flachfaltenfilter wechseln.
Entsorgungsbeutel wechseln
Elektroden reinigen
Hilfe bei Störungen
Saugturbine läuft nicht
Saugturbine schaltet ab
Saugturbine läuft nach
Behälterentleerung nicht wieder an
Saugkraft lässt nach
Staubaustritt beim Saugen
Abschaltautomatik (Nasssaugen)
spricht nicht an
Hupe ertönt
11DE

– 8
Saugschlauch nicht angeschlossen.
Kundendienst benachrichtigen.
Kundendienst benachrichtigen.
Kann die Störung nicht behoben wer-
den, muss das Gerät vom Kundendienst
überprüft werden.
Das Gerät ist gemäß den gesetzlichen Be-
stimmungen am Ende der Lebensdauer zu
entsorgen.
– Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
– Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EU-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Otto Baier GmbH
Heckenwiesen 26
71679 Asperg
Asperg, 2015/10/01
Automatische Filterabreinigung
arbeitet nicht
Automatische Filterabreinigung
lässt sich nicht abschalten
Automatische Filterabreinigung
lässt sich nicht einschalten
Kundendienst
Entsorgung
Zubehör und Ersatzteile
EU-Konformitätserklärung
Produkt: Nass- und Trockensauger
Typ: BAIER BSS 508-M
Einschlägige EU-Richtlinien
2006/42/EG (+2009/127/EG)
2014/30/EU
2011/65/EU
Angewandte harmonisierte Normen
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008
EN 50581
Angewandte nationale Normen
-
Geschäftsführer ppa.
Thomas Schwab Wilfried Hartmann
12 DE

– 9
Technische Daten
BAIER BSS 508-M
Netzspannung V 220-240
Frequenz Hz 1~ 50-60
Max. Leistung W 1380
Nennleistung W 1200
Behälterinhalt l 34
Füllmenge Flüssigkeit l 19
Luftmenge (max.) m3/h 190
Unterdruck (max.) kPa (mbar) 24,0 (240)
Leistungsanschlusswert der Elektrowerkzeuge W 100-2200
Fläche des Flachfaltenfilters m20,6
Schutzart -- IPX4
Schutzklasse -- I
Saugschlauchanschluss mm 58
Länge x Breite x Höhe mm 520 x 380 x 580
Typisches Betriebsgewicht kg 12,7
Umgebungstemperatur °C -10...+40
Relative Luftfeuchtigkeit % 30-90
Ermittelte Werte gemäß EN 60335-2-69
Schalldruckpegel LpA dB(A) 69
Unsicherheit KpA dB(A) 1
Hand-Arm Vibrationswert m/s2<2,5
Unsicherheit K m/s20,2
Netzkabel H07RN-F 3x1,5 mm2
Teile-Nr. Kabellänge
EU 74864 7,5 m
13DE

– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
– Please read the safety instructions ID
no. 59579220 before start-up!
– The non-compliance of the operating
and safety instructions may lead to
damages of the appliance and to dan-
gers for the operator and other persons.
– In case of transport damage inform ven-
dor immediately.
DANGER
Pointer to immediate danger, which leads
to severe injuries or death.
몇WARNING
Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.
몇CAUTION
Pointer to a possibly dangerous situation,
which can lead to minor injuries.
ATTENTION
Pointer to a possibly dangerous situation,
which can lead to property damage.
– The dust remover was developed spe-
cifically for the use with wall chasers, di-
amond-bit dry drills and other electric
tools.
– The machine is meant for dry and wet
cleaning of floors and walls.
– The appliance is suited for the extrac-
tion of dry, non-combustible, harmful
dusts on machines and appliances;
dust class M according to EN 60 335–
2–69. Restriction: No carcinogenic sub-
stances except wood chips may be vac-
uumed up.
– This appliance is suited for the commer-
cial use, e.g. in hotels, schools, hospi-
tals, factories, shops, offices, and rental
companies.
Contents
Environmental protection . . . . EN 1
Danger or hazard levels . . . . . EN 1
Proper use . . . . . . . . . . . . . . . EN 1
Device elements . . . . . . . . . . . EN 2
Symbols on the machine. . . . . EN 2
Safety instructions. . . . . . . . . . EN 2
Start up . . . . . . . . . . . . . . . . . . EN 3
Operation . . . . . . . . . . . . . . . . EN 4
Transport. . . . . . . . . . . . . . . . . EN 5
Storage . . . . . . . . . . . . . . . . . . EN 5
Care and maintenance . . . . . . EN 5
Troubleshooting . . . . . . . . . . . EN 7
Disposal . . . . . . . . . . . . . . . . . EN 7
Accessories and Spare Parts . EN 8
EU Declaration of Conformity . EN 8
Technical specifications . . . . . EN 9
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recy-
cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using appro-
priate collection systems.
Danger or hazard levels
Proper use
14 EN

– 2
1 Electrodes
2 Suction hose
3 Cable hook
4 Air outlet, working air
5 Suction head lock
6 Air inlet, motor cooling air
7 Suction head
8 Steering roller
9 Dirt receptacle
10 Suction support
11 Stopper
12 Floor nozzle
13 Suction tube
14 Rotary switch for suction hose cross
section
15 Carrying handle
16 Filter cover
17 Scale of the suction hose cross section
18 Bender
19 Rotary switch for suction output (min-
max)
20 Indicator lamp
21 Socket
22 Automatic filter dedusting
23 Main switch
24 Flat fold filter (PES)
25 Filter dedusting
26 Floor nozzle holder
27 Holder for crevice nozzle
28 Holder for suction pipes
29 Power cord
30 Nameplate DANGER
–When the outgoing air is carried back
into the room, a sufficient ventilation
rate L in the room must be ensured. To
comply with the required limit values the
carried back volume flow must be 50%
of the fresh air volume flow (room vol-
ume VRx ventilation rate LW) at maxi-
mum. Without a specific ventilation sys-
tem the following applies: LW=1h–1.
–Only persons trained in the use of the
machine and the handling of substanc-
es for which the machine is to be used
including training in the safe disposal of
the sucked-in material may use the ma-
chine.
Device elements Symbols on the machine
WARNING: This unit contains hazardous
dust. Emptying and maintenance, includ-
ing the removal of the dust bag, may only
be carried out by someone who is familiar
with the unit and wearing suitable protec-
tive gear. Do not switch on the unit until the
complete filter system has been installed
and the function of the volume-flow control
has been tested.
Flat fold filter
Order No. 73692
Flat fold filter (PES)
Order No. 73684
Flat fold filter (PTFE)
Order No. 8462
Dust disposal bag
Order No. 73726
Safety instructions
!
M
M
PES
PTFE
15EN

– 3
–This appliance contains harmful dust.
Evacuation and maintenance work, in-
cluding the disposal of the dust collec-
tion containers, may only be performed
by specialists who wear the appropriate
protective equipment.
–Do not use the appliance without the
complete filtering system.
–Please follow the safety regulations ap-
plicable to the materials that are to be
treated.
The appliance allows 2 operating modes:
1 Industry vacuum cleaner mode (socket
not used)
2 Dedusting mode (socket used)
Connect the suction hose and insert the
suction nozzle or connect to the dust-
generating device depending on the op-
erating mode.
몇WARNING
The flat pleated filter must always be in
place while vacuuming.
몇WARNING
Do not vacuum without the filter elements;
otherwise, the suction motor can get dam-
aged and this can be hazardous to health
on account of increased release of fine dust
particles.
The horn blows when the air speed falls be-
low 20 m/s.
Note: The horn reacts to negative pres-
sure.
Set the rotary switch to the correct suc-
tion hose cross-section.
Static charge is deflected by providing
earthing to the connection nozzles. This
prevents the formation of sparks and cur-
rent shocks with attachments with electrical
conductivity (included in the delivery).
– The device is equipped with a dust bag
with closing tape, order no. 73726
(10 units).
Note: You can use this appliance to take up
all types of dust up to dust class M. It is stat-
utorily necessary to use a dust collection
bag (see Filter systems for order number).
Note: The appliance is suited as industrial
vacuum cleaner and as dedusting device
for the mobile operation to take up dry, non-
combustible dusts with AGW values great-
er than or equal to 0.1 mg/m3.
– When vacuuming up suck fine dust, an
additional dust bag or a fleece filter bag
(special accessories) must be used.
Illustration
Release and remove the suction head.
Attach the fleece filter bag (special ac-
cessories).
Insert and lock the suction head.
Illustration
Note: The opening of the disposal bag
must be pulled all the way over the ledge of
the suction support.
Release and remove the suction head.
Attach disposal bag.
Pull disposal bag over the container.
Insert and lock the suction head.
DANGER
No dusts hazardous to health should be
sucked in during wet vacuuming.
Illustration
Remove the brush strips.
Install the rubber lips.
Note: The structured side of the rubber lips
must point outwards.
Start up
Horn
Anti-static system
Dry vacuum cleaning
Install fleece filter bag
Installing the dust disposal bag
Wet vacuum cleaning
Inserting the rubber lips
16 EN

– 4
Illustration
Precisely fit the plug into the suction
connection.
Insert the plug up to the stop.
Tightly close the suction connection
with the plug by turning it to the right.
Note: The accurate fit is ensured by means
of a "bayonet connection".
Illustration
Release and remove the suction head.
Pull the fleece filter bag (special acces-
sories) towards the rear.
Fold in the lock latch and tightly close
the fleece filter bag (special accesso-
ries).
Dispose of the used fleece filter bag
(special accessories) in a dust-tight bag
according to statutory provisions.
Insert and lock the suction head.
– When vacuuming up wet dirt, the fleece
filter bag (optional accessory) must al-
ways be removed.
Illustration
Release and remove the suction head.
Put the disposal bag over.
Pull the opening of the disposal bag out
toward the back over the suction sup-
port.
Tightly seal the disposal bag with clo-
sure strips underneath the opening.
Remove disposal bag.
Dispose of the disposal bag according
to the local provisions.
Insert and lock the suction head.
– To suck wet dirt, always remove the dis-
posal bag.
– If wet dirt is vacuumed with the uphol-
stery or crevice nozzle, or if water is
sucked up from a container, it is recom-
mended to deactivate the "automatic fil-
ter cleaning" function.
– If the maximum liquid level is reached
the appliance will turn off automatically.
–In case of non-conductive liquids
(such as emulsion drilling fluids,
oils, and greases) the appliance is
not turned off when the container is
full. The filling level must be continu-
ously monitored and the container
must be emptied in time.
– After the wet vacuuming: Clean the flat
folded filter with the filter cleaning.
Clean the electrodes with a brush.
Clean the container with a damp rag
and dry it.
Plug in the mains plug.
Switch on the appliance at the main
switch.
Set the suction output (min - max) at the
rotary switch.
DANGER
Risk of injury and damage! The socket out-
let is only for the connection of power tools
to the vacuum cleaner. Any other use of the
socket outlet is not permitted.
Connect the mains plug of the electric
power tool to the vacuum cleaner.
Switch on the appliance at the main
switch.
Indicator lamp is on; vacuum cleaner is in
the standby mode.
Note: The vacuum cleaner is turned on and
off automatically with the electric power
tool.
Note: The vacuum cleaner starts automat-
ically within 0.5 seconds and continues to
run for 15 seconds after the power tool has
being switched off.
Note: Please refer to "Technical specifica-
tions" for the power connection specifica-
tions of the power tools.
Illustration
Connect the tool adapter to the electric
power tool.
Close the suction connection
Remove the fleece filter bag
Removing the dust disposal bag
General
Operation
Turning on the Appliance
Adjust the suction output
Working with electrical power tools
17EN

– 5
Note: The different suction hose sections
are required to allow an adjustment to the
connection sections of the processing
tools.
Set the minimum volume flow for the
suction hose cross section at the rotary
switch.
The scale displays the suction hose cross
section.
Note: To use the appliance as dedusting
device for the mobile operation (processing
tool connected to the vacuum cleaner) the
built-in monitoring must be adjusted to the
connected processing tool (dust-generat-
ing device). This means that the user must
be warned if the minimum volume flow of
20 m/s that is required for the suction is fall-
en short of.
The appliance has an innovative filter
cleaning system that is particularly effective
with fine dust. The flat pleated filter is auto-
matically cleaned every 15 seconds
through an air jet (pulsating sound).
Note: Automatic filter dedusting is switched
on at the factory.
Note: The automatic filter dedusting func-
tion can only be switched on/ off when the
appliance is switched on.
– To switch off automatic filter cleaning:
Activate the switch. Indicator lamp in
the switch goes off.
– To switch on automatic filter cleaning:
Press the switch again. Indicator lamp
in the switch glows green.
Switch off the appliance at the main
switch.
Pull out the mains plug.
Empty the container.
Vacuum and wipe the appliance inside
and outside with a damp cloth.
Illustration
Store the suction hose and the mains
cable as shown in the illustration.
Place the appliance in a dry room and
secure it from unauthorized use.
몇CAUTION
Risk of injury and damage! Observe the
weight of the appliance when you transport
it.
Close the suction connection, see wet
vacuuming.
Remove the suction pipe with the floor
nozzle from the holder. Hold the appli-
ance at the handle and at the suction
pipe to transport it.
When transporting in vehicles, secure
the appliance according to the guide-
lines from slipping and tipping over.
몇CAUTION
Risk of injury and damage! Note the weight
of the appliance in case of storage.
This appliance must only be stored in inte-
rior rooms.
DANGER
First pull out the plug from the mains before
carrying out any tasks on the machine.
Dust extracting machines are safeguards
for the prevention or elimination of hazards
defined in the regulations of BGV A1.
– In order to carry out maintenance work,
the user must disassemble, clean and
service the unit, in so far as this is pos-
sible without endangering maintenance
personnel and other persons. Suitable
precautions include decontamination
before the unit is disassembled. Pre-
cautions must be taken for local filtered
forced air ventilation at the place where
the unit is disassembled, the cleaning of
the maintenance surface and suitable
protection of the personnel.
Automatic filter cleaning
Turn off the appliance
After each operation
Storing the Appliance
Transport
Storage
Care and maintenance
18 EN

– 6
– The outside of the unit should be
cleaned thoroughly and any harmful
substances removed. Alternatively, a
sealed coating may be applied before
the unit is removed from the danger ar-
ea. All unit parts are to be considered
contaminated when they are removed
from the danger area. To avoid distribu-
tion of the dust, you must take the ap-
propriate measures.
– In the framework of maintenance and
repair work all contaminated objects
that cannot be cleaned satisfactorily
must be disposed of. Such objects must
be disposed of in impermeable bags in
accordance with the valid provisions for
the disposal of such waste.
– When transporting or maintaining the
device, the suction opening must be
closed with the plug.
몇WARNING
Safety equipment for preventing hazards
must be serviced and maintained regularly.
This means that the manufacturer's staff or
persons trained by the manufacturer must
check the equipment for proper functioning
at least once a year, i.e. check for leaks, fil-
ter damage, functioning of the controlling
elements, etc.
ATTENTION
Risk of damage! Do not use detergents
containing silicone to clean.
– No outside help is required for carrying
out basic maintenance and cleaning.
– The appliance surface and the inside of
the container should be cleaned regu-
larly using a damp cloth.
DANGER
Risk due to dust hazardous to health. Al-
ways use disposal clothing and P2 or higher
breath-safe masks while carrying out main-
tenance tasks (such as changing filters).
Open filter door.
Take out the flat folded filter.
Dispose off the used flat-folded filter in
a dust-tight bag according to the statu-
tory provisions.
Remove the dirt that has accumulated
on the pure air side.
Insert new flat-folded filter.
Close the filter door, it must lock into
place.
Illustration
Close the suction connection, see wet
vacuuming.
Illustration
Release and remove the suction head.
Pull the fleece filter bag (special acces-
sories) towards the rear.
Fold in the lock latch and tightly close
the fleece filter bag (special accesso-
ries).
Dispose of the used fleece filter bag
(special accessories) in a dust-tight bag
according to statutory provisions.
Attach a new the fleece filter bag (spe-
cial accessories).
Insert and lock the suction head.
Illustration
Release and remove the suction head.
Put the disposal bag over.
Pull the opening of the disposal bag out
toward the back over the suction sup-
port.
Tightly seal the disposal bag with clo-
sure strips underneath the opening.
Remove disposal bag.
Dispose of the disposal bag according
to the local provisions.
Attach the new disposal bag.
Pull disposal bag over the container.
Insert and lock the suction head.
Release and remove the suction head.
Clean the electrodes with a brush.
Insert and lock the suction head.
Exchanging the flat pleated filter
Replacing the fleece filter bag/dust
bag
Close the suction connection
Exchange the fleece filter bag
Replace the disposal bag
Cleaning the electrodes
19EN

– 7
DANGER
First pull out the plug from the mains before
carrying out any tasks on the machine.
Note: In case of a failure (e.g. filter break-
age) the appliance must be turned off im-
mediately. The failure must be remedied
before the appliance is put into operation
again.
Check the receptacle and the fuse of
the power supply.
Check the power cable, the power plug,
the electrodes and the receptacle of the
device.
Turn on the appliance.
Empty the container.
Turn off the appliance and wait for 5
seconds, turn it on again after 5 sec-
onds.
Clean the electrodes as well as the
space between the electrodes with a
brush.
Remove blockages in the suction noz-
zle, suction tube, suction hose, or flat
pleated filter.
Replace filled fleece filter bag (special
accessories.
Replace the filled disposal bag
Ensure the filter cover properly locks
into place.
Replace the flat pleated filter.
Illustration
Check/correct the correct positioning of
the flat pleated filter.
Replace the flat pleated filter.
Clean the electrodes as well as the
space between the electrodes with a
brush.
Continuously check the filling level in
case of non-conductive liquid.
Set the rotary switch to the correct suc-
tion hose cross-section.
If the fleece filter bag (special accesso-
ries) is full and the minimum volume
flow is fallen short of it has to be re-
placed.
If the disposal bag is full and the mini-
mum volume flow is fallen short of it has
to be replaced.
Replace the flat pleated filter.
Suction hose is not connected.
Inform Customer Service.
Inform Customer Service.
If malfunction can not be fixed, the de-
vice must be checked by customer ser-
vice.
At the end of its lifetime the appliance is to
be disposed of according to the statutory
provisions.
Troubleshooting
Suction turbine does not run
Suction turbine turns off
Suction turbine does not start again
after the container has been
emptied
Suction capacity decreases
Dust comes out while vacuuming
Automatic shut-off (wet vacuum
cleaning) does not react
Horn sounds
Automatic filter cleaning is not
working
Automatic filter cleaning cannot be
switched off
Automatic filter cleaning cannot be
switched on
Customer Service
Disposal
20 EN
