Índice
Protección del medio ambiente
Consejos para el desechado
del embalaje..............................................................................5
Consejos para el desechado de
su antiguo equipo................................................................5
Consejos para el ahorro de energía ..................5
Observaciones Importantes
Antes de conectar su equipo ..................................6
Presentación de su nuevo equipo
Descripción del equipo ..................................................7
Panel de control....................................................................8
Descripción de los accesorios................................9
Condiciones de Utilización
Condiciones de utilización ......................................10
Concepto de navegación
Teclas "up" y "down" ....................................................10
Teclas "+" y "–" ..................................................................11
Instrucciones de Uso
Preparación del equipo antes del uso ........12
Conexión y desconexión del equipo ............14
Selección del modo de funcionamiento ....14
Climatización ........................................................................14
Deshumidificación............................................................15
Purificación..............................................................................16
Selección de temperatura........................................16
Selección de velocidades ........................................16
Aletas laterales....................................................................17
Puesta en hora / Programación del
temporizador ........................................................................17
3

4
Índice
Limpieza y Mantenimiento
Limpieza del equipo ......................................................21
Limpieza y cambio de filtros
purificadores..........................................................................21
Condiciones de transporte......................................23
Condiciones de almacenamiento......................23
Antes de su utilización al principio de
temporada ..............................................................................23
Consideraciones que le ahorrarán llamadas
al Servicio Técnico
Consideraciones generales de
funcionamiento....................................................................24
Consideraciones generales sobre
nivel de ruido ........................................................................24
Servicio Técnico / Garantía /
Datos Técnicos........................................................................25

Protección del medio ambiente
Consejos para el desechado del
embalaje
•Respete el medio ambiente al tirar el
embalaje de su equipo.
•Nuestros productos se embalan
cuidadosamente para el transporte.
Todos los materiales utilizados en el
embalaje son respetuosos con el medio
ambiente (los cartones se obtienen a
partir de papel usado) y pueden ser
reciclados.
•Reciclando el embalaje, contribuye por
una parte a un menor consumo de
materias primas, y por otra, a reducir el
volumen de los vertederos.
•Contribuya de forma efectiva a la
protección del medio ambiente mediante
la correcta gestión del embalaje, para
ello, lleve el mismo hasta el punto limpio
de recogida que su ayuntamiento haya
colocado más próximo o si se lo admite,
Vd. puede devolver el embalaje al
comerciante que le ha facilitado el
equipo.
Consejos para el desechado de su
antiguo equipo
•Desenchufe el equipo de la red y corte el
cable de conexión.
•Los equipos incorporan materiales
reciclables que se pueden recuperar,
además de materiales peligrosos (como
metales pesados o fluidos refrigerantes)
que pueden producir contaminación del
suelo o la atmósfera. Contribuya
activamente a la protección del medio
ambiente asegurando que su viejo
equipo sea desguazado de modo
respetuoso con el medio ambiente, para
ello, entregue el equipo en un centro
oficial de recogida o recuperación de
materiales (su ayuntamiento le informará
del punto limpio de recogida más
próximo). Los equipos contienen
refrigerantes que han de eliminarse de
acuerdo con la normativa vigente.
•Este aparato cumple con la Directiva
europea 2002/96/CE sobre aparatos
eléctricos y electrónicos identificada
como (Residuos de aparatos eléctricos y
electrónicos).
La directiva proporciona el marco
general válido en todo el ámbito de la
Unión Europea para la retirada y la
reutilización de los residuos de los
aparatos eléctricos y electrónicos.
Consejos para el ahorro de
energía
Durante la etapa de uso, su equipo
consume energía, lo que genera un
impacto medioambiental. Se debe intentar
mejorar la eficiencia del equipo y por tanto
reducir el consumo.
•Apague el equipo de aire cuando no lo
necesite.
•Elija una temperatura idónea,
temperaturas demasiado bajas conllevan
un alto consumo de energía.
•Coloque el equipo en un lugar alejadode
posibles fuentes de calor (radiación solar,
etc.) y con una buena circulación del aire.
•Asegúrese de la correcta instalación del
equipo. Se puede conseguir reducir el
consumo de energía hasta en un 30%,
reduciendo la entrada de calor en la
habitación mediante el uso de toldos,
persianas o cortinas en aquellas
superficies acristaladas.
•Utilice los accesorios que incluye su
equipo así como los específicos que se
describen en el apartado "Descripción
5

de los accesorios" para minimizar el
paso de aire exterior a la habitación. En
caso de utilización de accesorios que
requieran de la práctica de agujeros en
paredes o ventanas, se recomienda
ajustar al máximo y cerrar las juntas con
silicona, yeso o similar para evitar el
paso de aire a través de los huecos.
•Para evitar una disminución de eficiencia
de su equipo y por tanto un mayor
gasto energético, se aconseja seguir las
instrucciones de colocación del tubo de
expulsión de aire según la
recomendación del fabricante (ver
apartado "Preparación del equipo antes
del uso").
•Evite formar curvas muy cerradas y
alargar innecesariamente el tubo
expulsor de aire.
•En la evacuación del aire caliente en el
caso de ventanas correderas instale el
accesorio que evita la entrada de aire
caliente del exterior y mejora la
eficiencia.
•Compruebe que las uniones entre el tubo
expulsión de aire y los manguitos (colector
y difusor) es la correcta. Ver "Posibilidades
de evacuarel aire al exterior".
•Compruebe que el difusor está colocado
de forma que la ventana pueda cerrarse
lo máximo posible para evitar la entrada
de aire del exterior.
•Asegúrese que las entradas y salidas de
aire no están siendo obstruidas.
Manténgalas limpias y libres de
suciedad, polvo y objetos extraños.
•Asegúrese que los filtros que dispone el
equipo estén limpios y correctamente
instalados (ver "Limpieza y
Mantenimiento").
•En verano, ventile la casa cuando el aire
de la calle sea más fresco (primeras
horas de la mañana y durante la noche).
6
Observaciones Importantes
Antes de conectar su equipo
•Lea el libro de instrucciones antes de
utilizarlo por primera vez. Contiene
informaciones importantes, no sólo para
el uso sino también para su seguridad y
mantenimiento.
•Conserve este libro de instrucciones.
Eventualmente, puede servir a otro
usuario.
•No ponga en marcha un equipo dañado.
•El montaje y conexión de su equipo
deben ser de acuerdo con las
instrucciones de montaje y normativa
vigente. Si no se respetan estas
instrucciones, corre el riesgo de perder
la garantía.
•Nuestros equipos están de acuerdo a las
normas de seguridad vigentes. Sólo
técnicos competentes en esta materia,
están autorizados a repararlos. Está en
juego su seguridad.

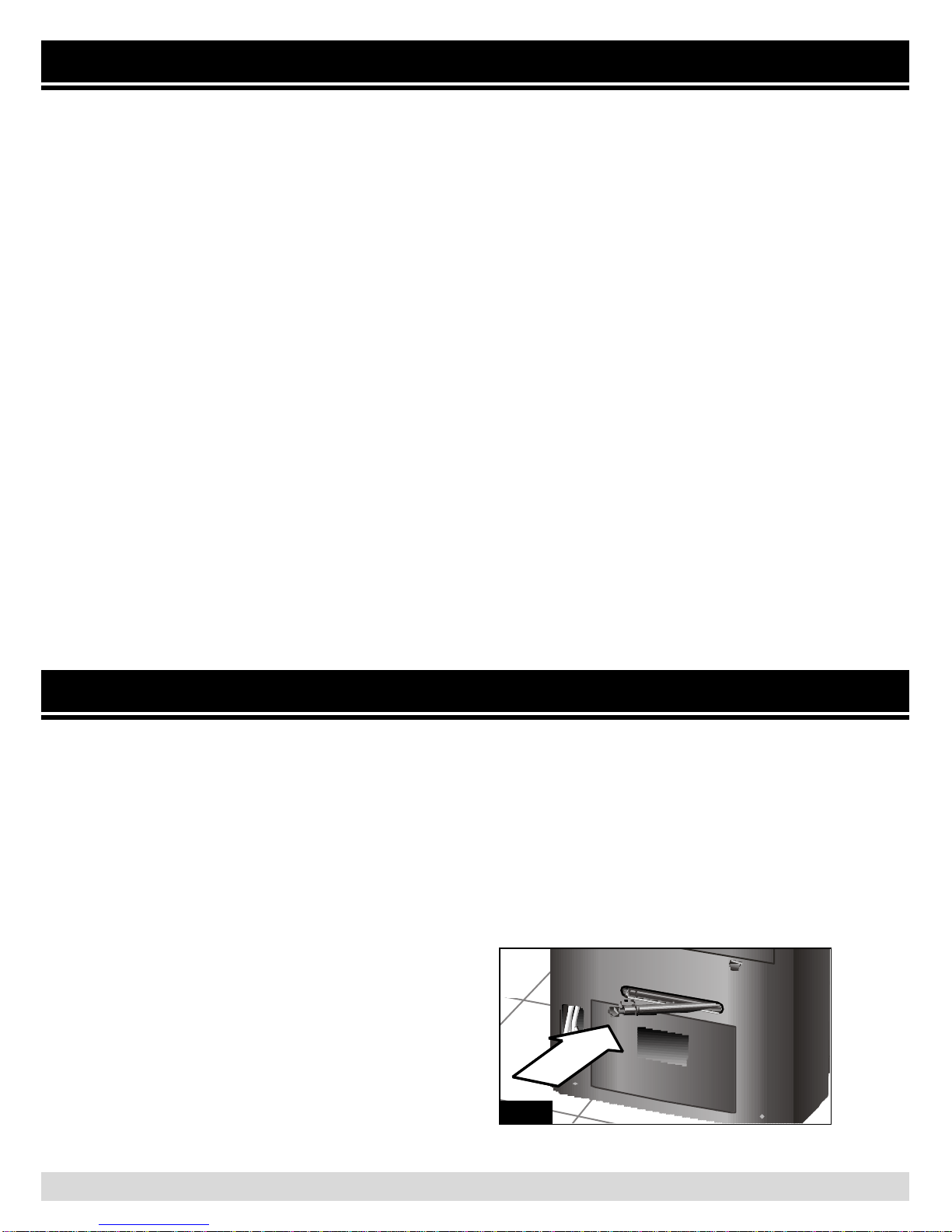

•Asegúrese de que el tapón del desagüe
esté bien metido, ya que puede haberse
soltado durante el transporte, Fig. 1.
Fig. 1
Protección del medio ambiente

Presentación de su nuevo equipo

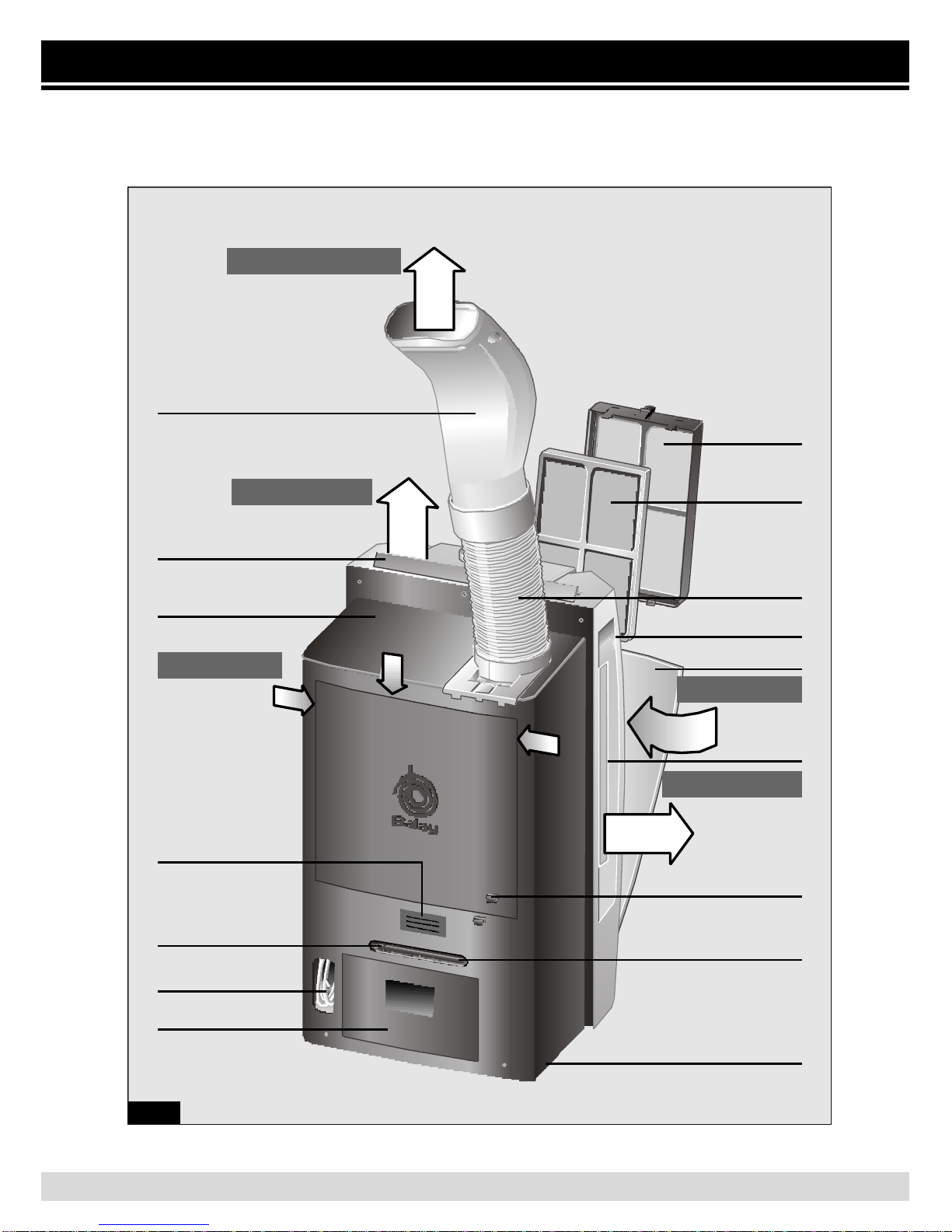

Descripción del equipo
7
Difusor
Salida de aire caliente
Salida de aire frío
Entrada de aire Entrada de aire
Salida de aire frío
Equipo acondicionador
Placa características
Hueco del cable
Filtro base
Filtro
doble activo
Tubo expulsor
de aire caliente
Asas
Puerta frontal
Tubo evacuación de agua
Tapón tubo
evacuación de
agua condensada
Enganche
tubo
expulsor de aire en
posición de reposo
Fig. 2
Orientador de aire
Depósito extraíble
Aleta lateral
Ruedas para desplazamiento

Menú función:
• Climatización
• Deshumidificación
• Purificación
Visualización de
la temperatura
deseada
Visualización de
funciones
complementarias:
• Aviso avería
• Rejillas laterales
• Aviso cambio filtro
• Depósito agua
lleno
Visualización
modo manual / auto:
Menú hora
desconexión
Visualización
hora actual
Velocidad manual Velocidad auto
Menú temporizador
Menú hora
conexión
Panel de control
8
Panel de control
Fig. 4
Tecla UP
+
–
Tecla
Down
ON/OFF
Tecla
temporizador
Tecla salida
lateral
de aire
Tecla Auto
Pantalla digital de
visualización de temperatura,
hora, velocidad, función ...
Fig. 3

Descripción de los accesorios
Descripción de los accesorios
Accesorios de serie: Estos accesorios se entregan con el equipo.
•Accesorios opcionales: Estos accesorios podrán ser adquiridos en el servicio
oficial de la marca o en distribuidores autorizados.
9
Ventosa Filtro Filtro Pasamuros Corredera Corredera
base doble Pasaventana ventana balcón
activo
Art. Nr.: Art. Nr.: Art. Nr.:
PZ1000 PZ1100 PZ1200
3XM202H / • • •
Medidas øhueco
aprox. pared
min / max ventana 70x10/ 70x10/
(largo x 10,5 125x10 205x10
ancho) cm.

Concepto de navegación
Condiciones de Utilización
Condiciones de utilización
•Este electrodoméstico debe conectarse
a la red a 220/240 V y 50 Hz, en un
enchufe con toma de tierra.
•Protección mediante un fusible de 10 A
de acción lenta.
•En caso de necesitarse una alargadera,
ésta deberá estar provista de toma de
tierra, su sección deberá ser de al
menos 1,5 mm2por terminal y su
longitud inferior a 25 m.
•El cable de conexión a la red eléctrica
dispone de un alojamiento en la parte
posterior del equipo. Ver Fig. 2.
• No permita la entrada de agua, ni cubra las
entradas y salidas de aire de su equipo.
•Por seguridad antes de conectar su
equipo es necesario que esté separado
al menos 20 cm de cualquier superficie
cercana, Fig. 5.
¡Atención!
Si por cualquier razón fuese necesario
reemplazar el cable de conexión a la
red eléctrica por uno nuevo, éste
deberá ser sustituido sólo por personal
autorizado del Servicio Técnico Oficial.
Si se apaga el equipo y se vuelve a
encender, el compresor volverá a
arrancar transcurridos unos 3 minutos.
Este tiempo es necesario para
garantizar su correcto funcionamiento.
Evite entrar en contacto directo con el
aire expulsado por el tubo de
evacuación.
10
El panel de control de su equipo ha sido
diseñado para facilitar el uso del aparato.
Es necesario tener en cuenta las
siguientes características.
El concepto de navegación del equipo
esta basado en la utilización de las teclas
"up" y "down" (subir y bajar) para moverse
hacia arriba y hacia abajo por la pantalla.
Las teclas "+" y "–" (derecha e izquierda)
nos permitirá movernos hacia la derecha e
izquierda dentro del rectángulo de
selección. Este rectángulo indica la función
elegida sobre la que podemos actuar.
Para entender mejor el concepto de
navegación veamos el siguiente ejemplo.
Teclas up y down
Las teclas "up" y "down" nos sirven para
desplazarnos hacia arriba y abajo por la
pantalla.
Tecla "down" :
Suponiendo que la situación inicial en la
indicada en la primera figura (el rectángulo
de selección se encuentra sobre la opción
modos de funcionamiento). Si
presionamos la tecla , el rectángulo de
selección se desplaza hacia abajo a la
función "Selección de temperatura".
mín.
20 cm. mín.
20 cm.
Fig. 5

Teclas + y –
Las teclas "+" y "–" nos sirven para
desplazarnos hacia derecha e izquierda
dentro del rectángulo de selección. Si la
función seleccionada es temperatura, las
teclas nos servirán para aumentar y
disminuir la temperatura deseada,
según se observa en el siguiente ejemplo:
Concepto de navegación
Tecla "up" :
El funcionamiento de la tecla es
exactamente el mismo que el
funcionamiento de la tecla solo que el
rectángulo de selección se desplaza hacia
arriba.
Funcionamiento cíclico:
El uso de ambas teclas es cíclico. Es
decir: si nos encontramos en la parte
inferior de la pantalla y presionamos de
nuevo la tecla el rectángulo de
selección se traslada a la parte superior de
la pantalla. De la misma manera si nos
encontramos en la parte superior de la
pantalla y presionamos la tecla , el
rectángulo de selección se trasladará a la
parte inferior de la misma.
Presionando nuevamente la tecla , el
rectángulo de selección se desplaza hacia
abajo a la función "Selección de velocidad".
11

Instrucciones de Uso
12
Preparación del equipo antes del
uso
Instalación del tubo evacuación de aire
en función climatización
•Colocar el conjunto tubo expulsor de
aire en el hueco situado en la parte
superior trasera del equipo, Fig. 7.
Para que el conjunto tubo expulsor, quede
perfectamente encajado en el hueco, es
necesario deslizar el manguito en el hueco
posicionador (según indican las flechas de
la Fig. 8).
Una vez colocado el conjunto en el
equipo, se añade el difusor, Fig. 6.
Para quitar el conjunto del equipo es
necesario presionar la lengüeta "Push"
(Fig. 9, 1.) y deslizar hacia fuera. (Fig. 9, 2.).
Instalación del tubo evacuación de aire
en función deshumidificación y
purificación
•Quitar el difusor y colocar el tubo
expulsor de aire en la posición indicada
en la figura 10.
•Si se desea también es posible desmontar
por completo el tubo expulsor.
Fig. 6 Fig. 7
Hueco para la ubicación
del conjunto tubo
expulsor de aire
Fig. 10
Fig. 8
Fig. 9
Instalación accesorios para evacuación
de aire en función climatización
Para evacuar el aire caliente existen una
serie de accesorios que facilitan esta labor,
(ver apartado "Descripción de los
accesorios").
Instalación ventosa
•Abra la ventana ligeramente e introduzca
el difusor entre el batiente y el marco.
•Cierre la ventana lo máximo posible y
sujétela con la ventosa suministrada,
Fig. 11.
Fig. 11
Instalación corredera ventana / balcón
•También se puede utilizar el accesorio de
instalación para ventana / balcón, (ver
apartado "Descripción de los accesorios")
corredera que se incluye en el equipo,
Fig. 12 : a, b, c, d. Este sirvetanto para
ventanas horizontales como verticales.

Instrucciones de Uso
13
a
b
Instalación fija
Se realiza usando el accesorio pasamuros
/ pasaventana, (ver apartado "Descripción
de los accesorios").
•Para expulsar el aire caliente a través de la
pared se necesita practicar un orificio en la
misma para colocar el pasamuros, Fig. 14.
Fig. 12
c
d
•Para poder fijarlo a la ventana / balcón
dispone de dos agujeros laterales. Por
medio de dos tornillos (no incluidos con
el accesorio) el usuario podrá sujetarlo al
marco o a la pared sin peligro de que
este se mueva o se caiga de su
posición, Fig. 13.
Fig. 13
24 - 38 cm.
•Retirar el difusor y conectar el tubo
expulsor de aire al accesorio.
•En el caso de instalación fija a través de
ventana, sólo se utiliza la pieza terminal
transparente del accesorio y es
necesario realizar un agujero en el cristal
de un diámetro de 10,5 cm, Fig. 15.
Fig. 14
Fig. 15
Notas:
No alargar innecesariamente el tubo
expulsor de aire caliente (longitud
máxima 140 cm).
Al colocar el tubo no se deben realizar
curvas muy cerradas. De lo contrario se
impediría la adecuada salida del aire
caliente, que a su vez puede suponer
una reducción de la potencia frigorífica
y el rendimiento.
Para alcanzar la máxima eficiencia de
climatización y el mínimo nivel de ruido
es recomendable colocar el tubo de
expulsión a una altura superior a la
altura total del equipo, Fig. 16.

Instrucciones de Uso
14
0°
90°
Fig. 16
Conexión y desconexión del
equipo
Para ponerlo en marcha es necesario
presionar la tecla "On" / "Off" .
¡Atención!
Cerciorarse que el equipo esta
enchufado a la red eléctrica.
Climatización
En este modo el equipo reduce la
temperatura del ambiente hasta alcanzar
la temperatura deseada por el usuario. Al
mismo tiempo deshumidifica y purifica el
aire del recinto creando de este modo un
clima agradable.
•Enchufar el equipo a la red eléctrica.
•Dirigir el tubo expulsor del aire caliente al
exterior, (ver apartado "Preparación del
equipo antes del uso").
•Comprobar que el tapón esté situado en
el tubo evacuación de agua para evitar
que el agua pueda salir al exterior
mojando la superficie de apoyo.
•Levantar el orientador de aire situado en
la parte superior del equipo. Fig. 17.
Selección del modo de
funcionamiento
En su equipo puede seleccionar cualquiera
de las funciones que se describen a
continuación:
•climatización .
•deshumidificación .
•purificación .
Situar el rectángulo en el menú modos de
funcionamiento por medio de las teclas
"up" y "down" (ver "Concepto de
navegación": Teclas "up" y "down").
Por medio de las teclas "+" y "–" nos
desplazamos por el mismo, seleccionando
la función deseada (ver "Concepto de
navegación": Teclas "+" y "–").
Fig. 17
•Conectar el equipo presionando la tecla
"On" .
•Seleccione la función climatización ,
(ver apartado "Selección del modo de
funcionamiento").
•Seleccione la temperatura deseada, (ver
apartado "Selección de temperatura").
•Seleccione la velocidad de
funcionamiento, (ver apartado "Selección
de velocidades").
Durante el acondicionamiento, parte del
agua condensada resultante se evapora
automáticamente y se evacua hacia el
exterior junto con el aire expulsado, a
través del tubo expulsor de aire caliente.
En condiciones de alta humedad, el
equipo acumulará agua condensada en el
depósito trasero del equipo. Llegado a un
cierto nivel aparecerá en pantalla el
símbolo de depósito extraible lleno

Instrucciones de Uso
15
indicando la necesidad de vaciar dicho
depósito. En este caso el equipo se para.
Para vaciar el depósito extraíble basta con
presionar el asa y posteriormente extraerlo
con cuidado y transportarlo para verter el
agua en el desagüe más proximo.
Una vez que el depósito de agua haya
sido vaciado y colocado correctamente en
el equipo, el símbolo desaparecerá de
pantalla.
¡Atención!
Al volver a conectar el equipo una vez
evacuada todo el agua, no olvidar
poner el depósito extraible
correctamente en el equipo. De lo
contrario el símbolo no desaparece de
la pantalla y el equipo no funcionará.
Se recuerda que una vez apagado el
equipo es necesario esperar
aproximadamente 3 minutos para que
el compresor vuelva a arrancar. Es el
tiempo necesario para garantizar el
correcto funcionamiento del equipo.
Deshumidificación
En este modo de funcionamiento el
equipo reduce la humedad del ambiente.
Al mismo tiempo purifica el aire del recinto
creando de este modo un clima
agradable.

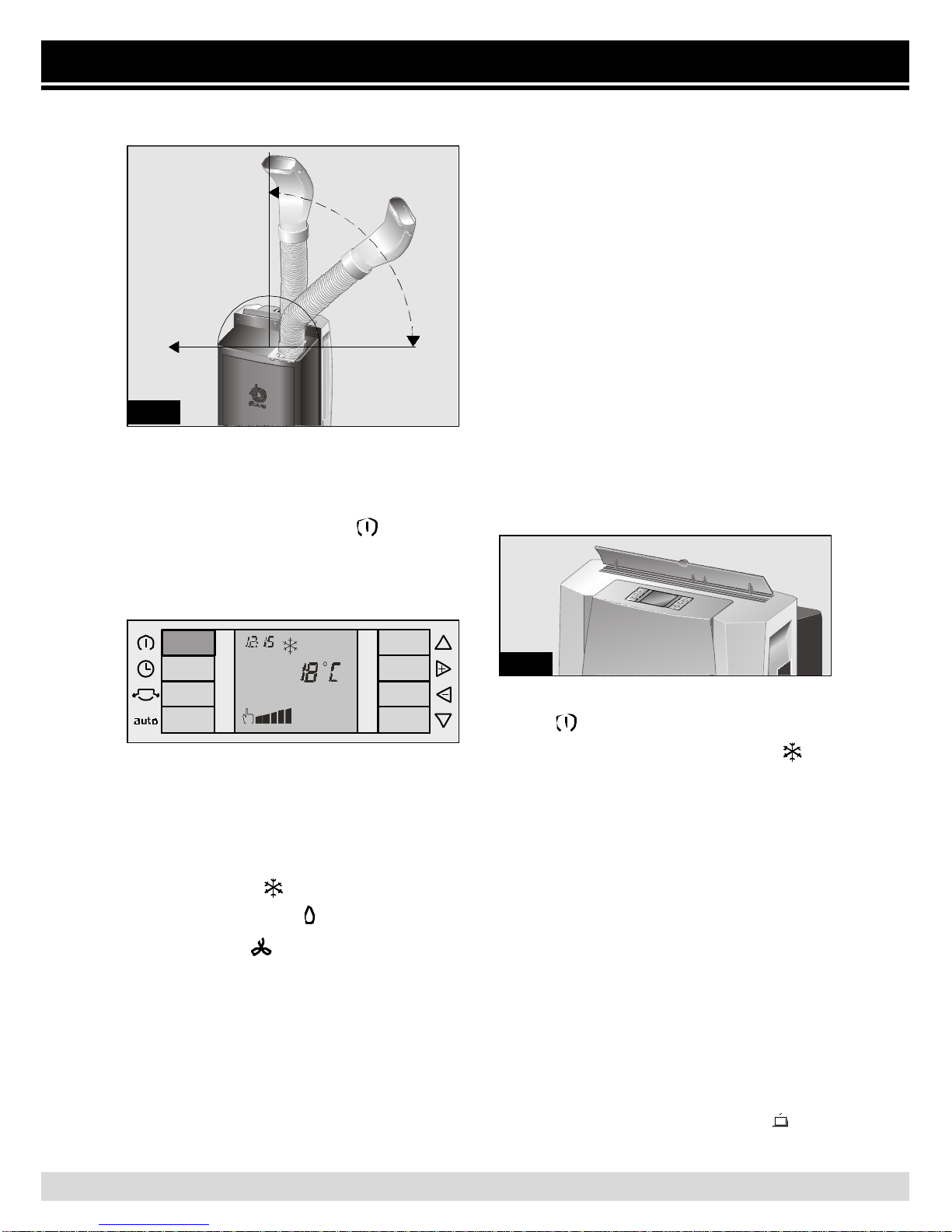

•Enchufar el equipo a la red eléctrica.
•Colocar el tubo expulsor del aire caliente
según se describe en el apartado
"Preparación del equipo antes del uso".
•Levantar el orientador de aire situado en
la parte superior del equipo.
Existen dos posibilidades de evacuar el
agua condensada: a través del depósito
extraible y de modo continuo.
Deshumidificar a través del depósito
extraible:
•Comprobar que el depósito extraible
esté colocado correctamente en el
equipo y también el tapón del tubo
evacuación de agua para evitar que el
agua pueda salir al exterior mojando la
superficie de apoyo.
•El agua almacenada en el depósito
extraible va subiendo de nivel. Cuanto
llega a su nivel máximo, aparecerá en la
pantalla el símbolo . Este símbolo
aparece también cuando el depósito
extraible no está correctamente
posicionado en su alojamiento.
•En ambos casos extraiga el depósito y
vierta el agua con cuidado en el
desagüe más próximo.
Deshumidificar en modo continuo:
•Situar un recipiente en la salida del tubo
evacuación de agua donde recoger el
agua condensada o dirigir dicho tubo
hacía un desagüe próximo.
•Retirar el tapón del tubo evacuación de
agua situado en la parte trasera inferior
de la unidad. En este modo el equipo no
para ni avisa por medio del símbolo
que el recipiente exterior está lleno.
•Seleccionar la función deshumidificación
, (ver apartado "Selección del modo
de funcionamiento").
•Seleccione la velocidad de
funcionamiento, (ver apartado "Selección
de velocidades").
Advertencias
La cantidad de agua deshumidificada
puede llegar a 38 litros cada 24 horas,
según las condiciones ambientales.
La temperatura no aparece en la pantalla
por lo que no puede ser seleccionada ni
modificada en modo deshumidificación.
¡Atención!
Al cambiar de función no olvidar poner
el tapón al tubo evacuación de agua.
De lo contrario saldría agua al poner en
funcionarmiento el equipo.
Tenga siempre en cuenta que para que el
equipo funcione la temperatura ambiente
tiene que ser mayor o igual a 18°C.

Instrucciones de Uso
Presionando la tecla "+" aumenta la
temperatura deseada, presionando la tecla
"–" la temperatura disminuye.
El rango de temperatura que se puede
seleccionar va de 18°C a 30°C en pasos
de 1°C. Si se mantiene la tecla pulsada,
los grados van pasando con mayor
rapidez.
Selección de velocidades
En su equipo puede seleccionar entre dos
velocidades manuales (máxima y
silenciosa ) y una velocidad
automática . Según las condiciones
de la habitación y la temperatura
determinada por el usuario la velocidad
automática actúa entre máxima y
silenciosa.
Velocidades manuales:
Situar el rectángulo en el menú selección
de velocidades (ver Teclas "up" y "down").
Por medio de las teclas "+" y "–" nos
desplazamos por el mismo hasta fijar la
velocidad deseada (ver Teclas "+" y "–"):
En la pantalla aparece el símbolo manual
seguido de la velocidad elegida en la
ultima ocasión. Para cambiar la velocidad
entre máxima y silenciosa
basta con presionar las teclas "+" y "–".
En el modo de deshumidificación el
equipo expulsa aire caliente por el tubo
de evacuación. Esto es necesario para
un funcionamiento más eficiente del
equipo en esta función.
Purificación
En este modo se recircula el aire del
interior de la habitación (ventilación)
pasándolo por un filtro purificador
(purificación).
El equipo incorpora de serie un filtro base
y un filtro doble activo (ver "Limpieza y
Mantenimiento") contra:
- Olores y humos.
- Pólen, bacterias y polvo.
•Enchufar el equipo a la red eléctrica.
•Colocar el tubo expulsor del aire caliente
(ver apartado "Preparación del equipo
antes de su uso").
•Levantar el orientador e aire situado en
la parte superior del equipo.
•Seleccionar la función purificación ,
(ver apartado "Selección del modo de
funcionamiento").
•Seleccionar la velocidad de
funcionamiento, (ver apartado "Selección
de velocidades").
Advertencia
Recomendamos dejar los filtros
instalados con independencia de la
función elegida (climatización,
deshumidificación, purificación del
aire). Así conseguirá Vd. una mayor
eficacia purificadora.
Selección de la temperatura
Esta función sólo es válida en modo
climatización.
Situar el rectángulo en el menú selección
de temperatura (ver Teclas "up" y "down").
Por medio de las teclas "+" y "–" nos
desplazamos por el mismo hasta fijar la
temperatura deseada (ver Teclas "+" y "–").
16
auto

Instrucciones de Uso
Esta prestación está disponible para ser
utilizada en todos los modos de
funcionamiento: climatización,
deshumidificación y purificación.
Al apagar el equipo por medio de la tecla
"Off" , las aletas laterales se cierran
automáticamente.
Si antes de apagar el equipo las aletas
laterales estaban abiertas, al volver a
encender el aparato, estas volverán a
abrirse.

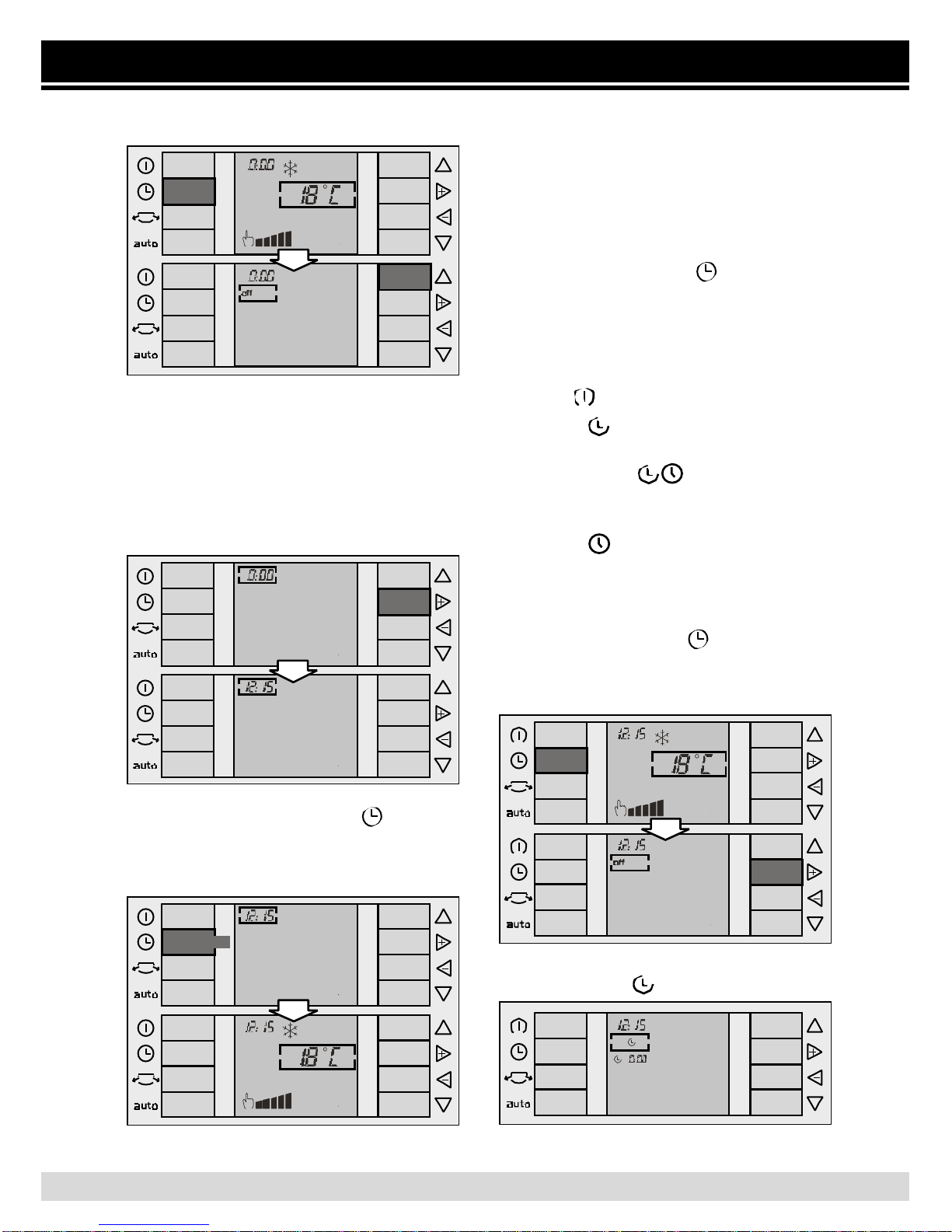

Puesta en hora / Programación
del temporizador
Puesta en hora
•La primera vez que el equipo es
conectado a la red eléctrica únicamente
se visualiza la hora actual (en formato 24
horas) en la parte superior izquierda de
la pantalla. Por defecto aparecerá 0:00 h
parpadeando.
•Para programar la hora es necesario
encender el equipo presionando la tecla
"On" . Si durante la programación/
puesta en hora de su equipo tarda más
de 10 segundos en realizar la siguiente
operación, la pantalla volverá
automáticamente al menú principal
visualizándose las funciones
determinadas por defecto al salir de
fábrica o en caso de no ser la primera
vez que Vd programa el temporizador,
las últimas que Vd. haya utilizado.

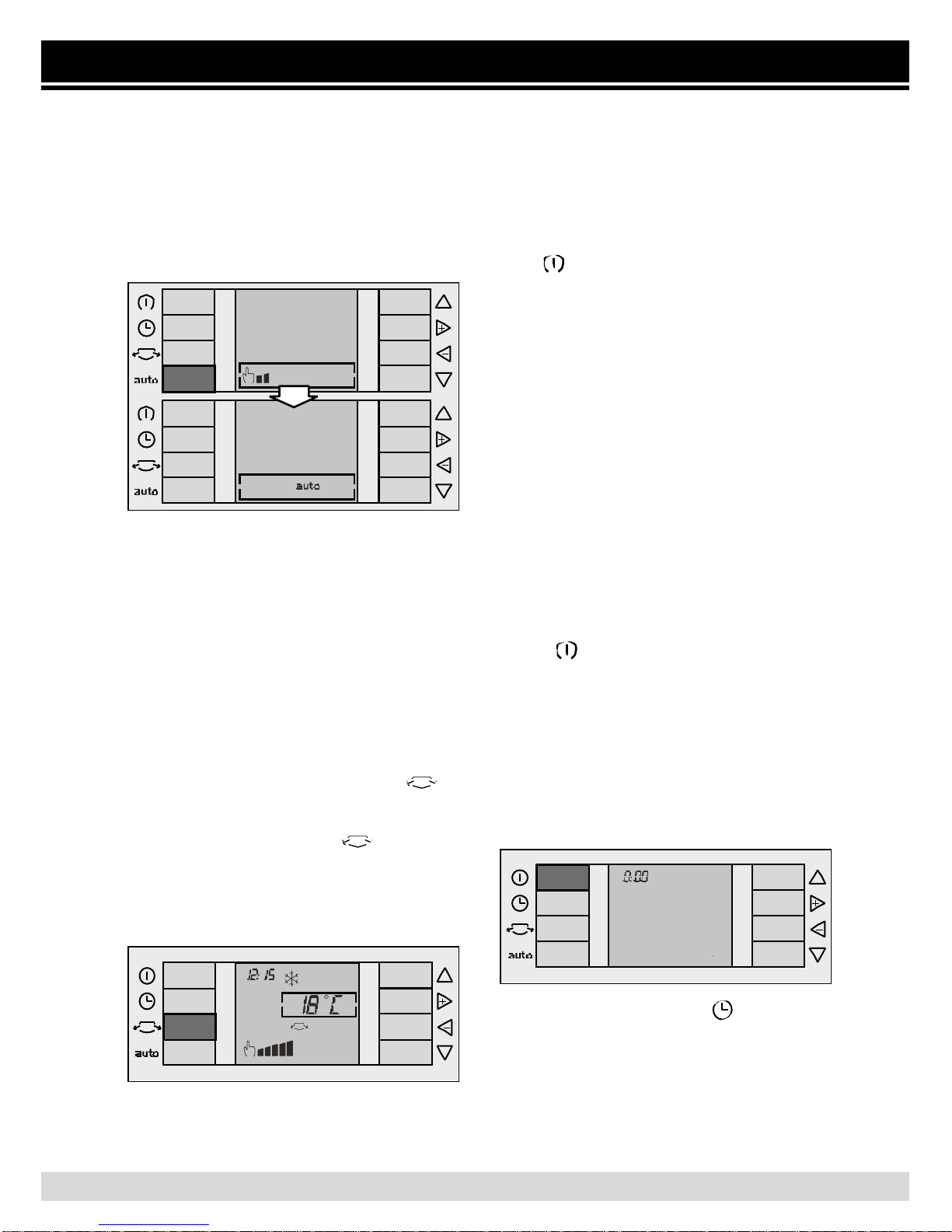

Velocidad automática
Para activar dicha velocidad basta con
presionar la tecla auto situada en el panel
de control. En este caso, desaparece el
símbolo manual y aparece el símbolo auto
en la pantalla.
•Presionar la tecla "Timer" . El
rectángulo aparece en el menú
temporizador con la última función
elegida (por defecto aparecerá la función
"Off").
Para desactivar la velocidad automática
basta con presionar de nuevo la tecla
auto. En este momento el símbolo auto
desaparece y el equipo vuelve a trabajar
en la velocidad manual que estaba
seleccionada con anterioridad.
Aletas laterales
Su equipo dispone de aletas laterales que
pueden ser accionadas de manera
adicional para una mejor distribución del
aire.
Presionando la tecla aletas laterales ,
se abren dichas aletas activando su
funcionamiento. En la pantalla se visualiza
el símbolo correspondiente .
Para cerrarlas basta con presionar de
nuevo la misma tecla, el símbolo
desaparece de la pantalla y las aletas se
cierran.
17

Instrucciones de Uso
•Por medio de la tecla "up" el rectángulo
se sitúa en la hora. Esta se modifica por
medio de las teclas "+" y "–". Cada
pulsación de estas teclas aumenta o
disminuye la hora en pasos de un
minuto. Si se mantiene la tecla pulsada,
los minutos van pasando con mayor
rapidez.
•Presionando la tecla "Timer" , o tras
pasar 10 segundos sin tocar ninguna
tecla, la hora queda memorizada y la
pantalla volverá al menú principal.
•Seleccionar con las teclas "+" y "–" la
función "Start" , (ver Teclas "+" y "–").
18

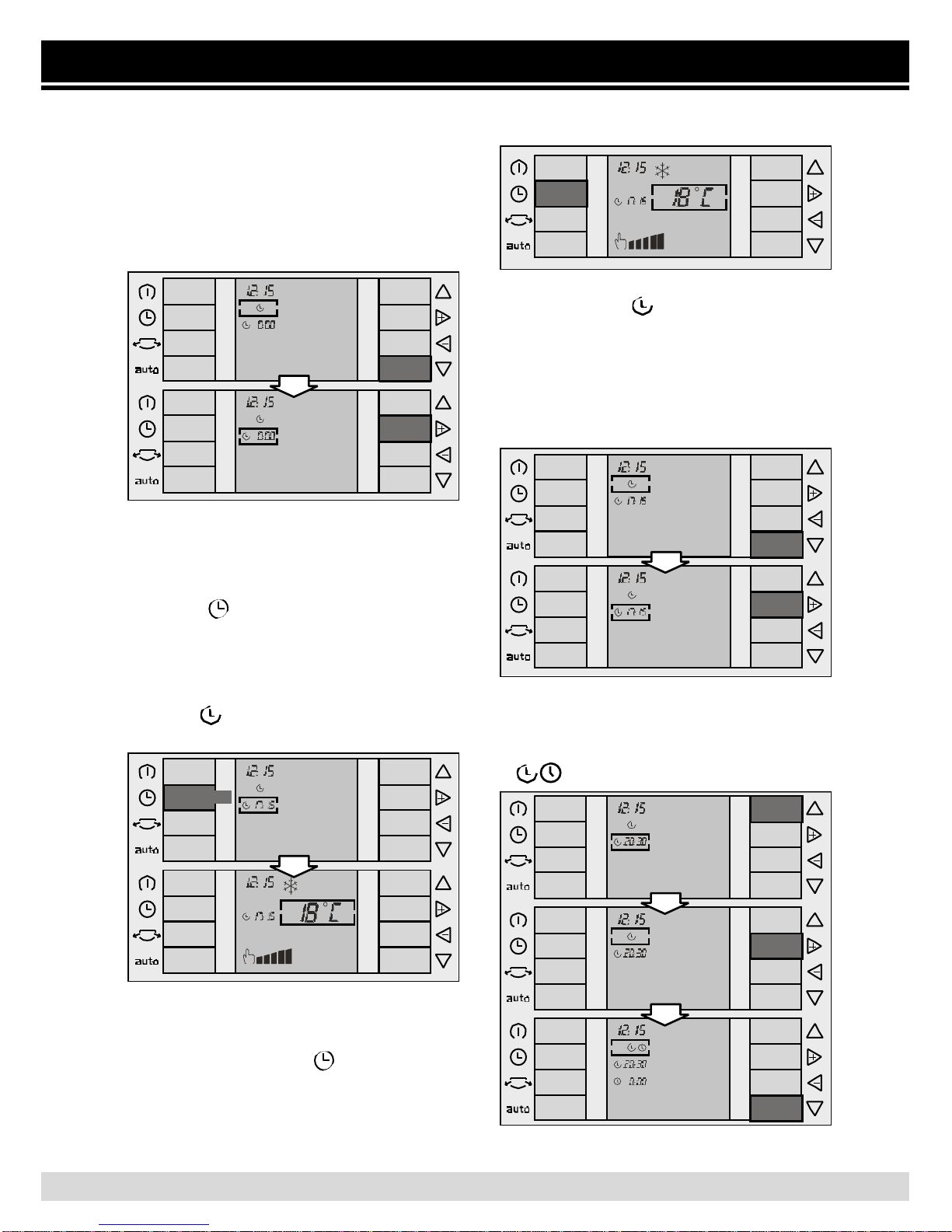

Programación del temporizador
Para programar las horas de conexión o
desconexión del equipo es necesario que
el equipo esté encendido y además
puesto en hora.
Presionar la tecla "Timer" , para poder
navegar a través del menú temporizador.
Pulsando la tecla "+" por el menú
temporizador es posible la programación
de las distintas funciones que ofrece su
equipo. Son las siguientes:
• "Off" : equipo sin programar.
• "Start" : hora inicio puesta en
marcha del equipo.
• "Start/ Stop" : programación
de la hora para inicio y fin de la puesta
en marcha del equipo.
• "Stop" : programación de la hora
de parada del equipo.
Programación conexión del equipo
"Start"
•Pulsar la tecla "Timer" , para
posicionar el cursor en el menú
temporizador. Por defecto aparece la
última función programada.
10 sec/

Instrucciones de Uso
19
Programación conexión y desconexión
del equipo "Start / Stop"
•Pulsar la tecla "Timer" , para
posicionar el cursor en el menú
temporizador. Por defecto aparece la
última función programada.
•Con la tecla "down" (ver Teclas "up" y
"down") el cursor baja hasta el menú
hora de conexión. Una vez ahí por
medio de las teclas "+" y "–" se modifica
la hora de programación hasta conseguir
la deseada.
•Esta modificación se efectúa en pasos
de 15 minutos.
•Para memorizar la hora de inicio
programada basta con presionar la tecla
"Timer" , o esperar 10 segundos sin
tocar ninguna tecla.
•En la pantalla aparecerá la hora que
haya sido programada junto al símbolo
correspondiente (en este caso el símbolo
"Start" ) y las funciones
predeterminadas.
•Seleccionar con las teclas "+" / "–" la
función "Start" , (ver Teclas "+" y "–").
•Con la tecla "down" (ver Teclas "up" y
"down") el cursor baja hasta el menú
hora de conexión. Una vez ahí por
medio de las teclas "+" y "–" se modifica
la hora de programación hasta conseguir
la deseada.
•Pulsando de nuevo la tecla "up" el cursor
se coloca en el menú temporizador. Por
medio de las teclas "+" y "–"
seleccionamos la función "Start" / "Stop"
. (ver Teclas "+" y "–").
10 sec/

Instrucciones de Uso
20
•Con la tecla "down" (ver Teclas "up" y
"down") el cursor baja hasta el menú
desconexión. Una vez ahí por medio de
las teclas "+" y "–" se modifica la hora
de desconexión hasta conseguir la
deseada.
•La horase modifica en intervalos de 15
minutos.
•Para memorizar la hora de paro
programada basta con presionar la tecla
"Timer" , o esperar 10 segundos sin
tocar ninguna tecla.
•En la pantalla aparecerá la hora que
haya sido programada.
•Con la tecla "down" desplazamos el
cursor hasta llegar al menú hora de
desconexión. Por medio de las teclas
"+" y "–" se modifica la hora de
desconexión hasta conseguir la hora
deseada.
•La hora se modifica en intervalos de 15
minutos.
•Para memorizar la hora de inicio/ paro
programada basta con presionar la tecla
"Timer" , o esperar 10 segundos sin
tocar ninguna tecla.
•En la pantalla aparecerá la hora que
haya sido programada.
•Seleccionar con las teclas "+" / "–" la
función "Stop" , (ver Teclas "+" y "–").
10 sec/
Programación desconexión del equipo
"Stop"
•Pulsar la tecla "Timer" , para
posicionar el cursor en el menú
temporizador. Por defecto aparece la
última función programada.

Limpieza del equipo
•Por seguridad, antes de limpiar el equipo
es recomendable desenchufar el equipo
de la red eléctrica.
•El equipo se puede limpiar con un paño
o esponja, agua tibia y un detergente
suave.
•Nunca use agua caliente (a más de
40°C), blanqueador, bencina, gasolina,
ácidos, estropajos, cepillos, o
detergentes abrasivos y evite la entrada
de agua en el equipo.
•No limpie el equipo con una manguera.
Limpieza y cambio de filtros
purificadores
Para acceder al cambio del filtro
purificador hay que abrir la puerta frontal
de la unidad (no es necesario quitarla). El
usuario deberá levantar la puerta
ligeramente sujetando la puerta desde los
Limpieza y Mantenimiento
Instrucciones de Uso
21
10 sec/
Desconexión del temporizador
•Pulsar la tecla "Timer" , para
posicionar el cursor en el menú
temporizador. Por defecto aparece la
última función programada.
•Seleccionar con las teclas "+" y "–" la
función "Off".
•Basta con presionar la tecla "Timer" , o
esperar 10 segundos sin tocar ninguna
tecla para que el temporizador quede
desconectado. En la pantalla no aparecerá
programada ninguna hora.
•Los valores y funciones programados en
el temporizador permanecen activos,
repitiéndose diariamente las operaciones
correspondientes en función de las
horas ajustadas, mientras no se
desactiven o anulen, tal como
acabamos de describir.
10 sec/
