BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

4deutsch
1.1 Gültigkeit
Diese Anleitung stellt alle benötigten Informationen bereit
zum sicheren Gebrauch folgender Profinet-IO-Link-Master:
– BNI PG3-508-0C5-Z015
Bestellcode: BNI00HL
Lesen Sie diese Anleitung und die mitgeltenden Doku-
mente vollständig, bevor Sie das Produkt installieren und
betreiben.
Originalbetriebsanleitung
Diese Anleitung wurde in Deutsch erstellt. Andere Sprach-
versionen sind Übersetzungen dieser Anleitung.
© Copyright 2022, Balluff GmbH
Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte,
einschließlich der Vervielfältigung, Veröffentlichung, Bear-
beitung und Übersetzung, bleiben vorbehalten.
1.2 Mitgeltende Dokumente
Weitere Informationen zu diesem Produkt finden Sie unter
www.balluff.com auf der Produktseite z.B. in folgenden
Dokumenten:
– Datenblatt
– Konformitätserklärung
– Entsorgung
1.3 Verwendete Symbole und Konventionen
Einzelne Handlungsanweisungen werden durch ein
vorangestelltes Dreieck angezeigt.
►Handlungsanweisung 1
Handlungsabfolgen werden nummeriert dargestellt:
1. Handlungsanweisung 1
2. Handlungsanweisung 2
Zahlen ohne weitere Kennzeichnung sind Dezimalzahlen
(z. B. 23). Hexadezimale Zahlen werden mit vorangestell-
tem 0x dargestellt (z. B. 0x12AB).
Schaltflächen oder auswählbare Menüeinträge werden
kursiv und in Kapitälchen geschrieben, z. B. Speichern.
Menübefehle werden mit einem Größerzeichen verbun-
den, z.B. „einStellungen > OptiOnen“ steht für den Men-
übefehl Optionen aus dem Menü Einstellungen.
Hinweis, Tipp
Dieses Symbol kennzeichnet allgemeine Hinweise.
1.4 Bedeutung der Warnhinweise
Beachten Sie unbedingt die Warnhinweise in dieser Anlei-
tung und die beschriebenen Maßnahmen zur Vermeidung
von Gefahren.
Die verwendeten Warnhinweise enthalten verschiedene
Signalwörter und sind nach folgendem Schema aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
►Maßnahmen zur Gefahrenabwehr
Die Signalwörter bedeuten im Einzelnen:
ACHTUNG
Kennzeichnet eine Gefahr, die zur Beschädigung oder
Zerstörung des Produkts führen kann.
VORSICHT
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort VORSICHT kennzeichnet eine Gefahr, die zu
leichten oder mittelschweren Verletzungen führen
kann.
GEFAHR
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit-
telbar zum Tod oder zu schweren Verletzungen führt.
1.5 Verwendete Fachbegriffe und Abkürzungen
C/Q Schalt- und Kommunikationsleitung
FE Funktionserde
GND Elektrische Masse, 0V
I/O Standardeingänge und -ausgänge
IOL IO-Link
ISDU IO-Link-Parameter (Index Service Data Unit)
n.a. Nicht verfügbar
PNT ProfiNet TM
UA Aktorversorgung
US Sensorversorgung
1.6 Abbildungen
Produktansichten und Bilder können in dieser Bedienungs-
anleitung vom angegebenen Produkt abweichen.
1 Benutzerhinweise zu dieser Anleitung
BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

www.balluff.com 5deutsch
2.1 Bestimmungsgemäße Verwendung
Der Profinet-IO-Link-Master dient als ausgelagertes E/A-
und IO-Link-Modul zum Anschluss an ein PROFINET-Feld-
bus und ist für den Einsatz im Industriebereich vorgesehen.
Das Modul darf nur mit einer zugelassenen Stromversor-
gung betrieben werden. Es dürfen nur zugelassene Leitun-
gen angeschlossen werden.
Die einwandfreie Funktion gemäß den Angaben in den
technischen Daten wird nur mit geeignetem original Balluff
Zubehör zugesichert, die Verwendung anderer Komponen-
ten bewirkt Haftungsausschluss.
Eine nichtbestimmungsgemäße Verwendung ist nicht
zulässig und führt zum Verlust von Gewährleistungs- und
Haftungsansprüchen gegenüber dem Hersteller.
2.2 Vernünftigerweise vorhersehbare Fehlanwen-
dung
Das Produkt ist für folgende Anwendungen und Bereiche
nicht bestimmt und darf dort nicht eingesetzt werden:
– in sicherheitsgerichteten Anwendungen, in denen die
Personensicherheit von der Gerätefunktion abhängt
– in explosionsgefährdeten Bereichen
2.3 Allgemeine Sicherheitshinweise
Tätigkeiten wie Einbau, Anschluss und Inbetriebnahme
dürfen nur durch geschulte Fachkräfte erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Produkts keine Gefahren für
Personen und Sachen entstehen können.
Das Produkt darf nicht geöffnet, umgebaut oder verändert
werden. Bei Defekten und nichtbehebbaren Störungen des
Produkts ist dieses außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
BNI-Module haben grundsätzlich eine gute Chemikalien-
und Ölbeständigkeit. Beim Einsatz in aggressiven Medien
(z.B. Chemikalien, Öle, Schmier- und Kühlstoffe) jeweils in
hoher Konzentration (etwa durch geringen Wassergehalt)
ist die Materialbeständigkeit vorab applikationsbezogen zu
prüfen. Im Falle eines Ausfalls oder einer Beschädigung
der BNI-Module, bedingt durch solch aggressive Medien,
bestehen keine Mängelansprüche.
Heiße Oberflächen
Das Gehäuse erwärmt sich unter normalen Betriebsbedin-
gungen. Es besteht die Gefahr von Brandverletzungen.
Direkten Hautkontakt mit der Oberfläche vermeiden.
2 Sicherheitshinweise
BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

6deutsch
3.1 Lieferumfang
– IO-Link-Master
– 1×Schraube M4x6
– 1×Federring
– 4×Verschlusskappe
– 20×Beschriftungsschild
– Erdungsband
– Montageanleitung
Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
Empfohlenes Zubehör finden Sie unter
www.balluff.com auf der Produktseite.
3.2 Transport
►Produkt in Originalverpackung bis zum Verwendungs-
ort transportieren.
3.3 Lagerbedingungen
►Produkt in Originalverpackung lagern.
►Umgebungsbedingungen beachten (siehe Umge-
bungsbedingungen auf Seite13).
3 Lieferumfang, Transport und Lagerung
BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

www.balluff.com 7deutsch
4 Produktbeschreibung
7
01
SF
1
1
1
5
1
3
1
0 0
10
0
1
0
4
0
2
010
6
BF
US
LK2
100
LK1
100
UA
BNI PG3-508-0C5-Z015
BNIXXXX
LK2
IN
POWER
LK1 OUT POWER
224
208.5
30.5 25 25 25 7/8"
7/8"
M12x1
M12x1
1.8
6.5 M12x1 (8x)
Ø 7.5
7.5
64.4
68
20.9 20.9
0.3
37.9

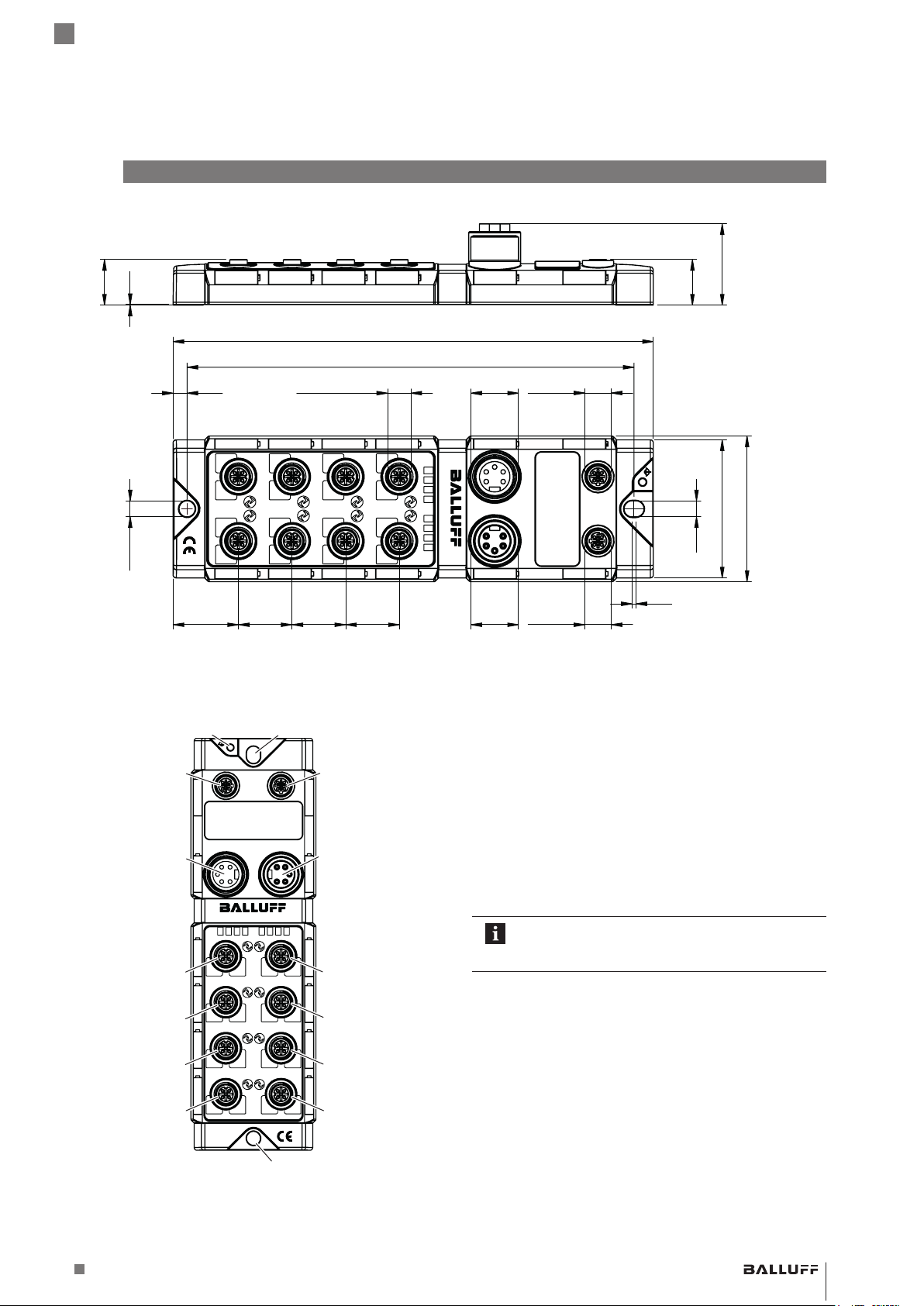

Bild 4-1: Abmessungen, Aufbau und Funktion
4.1 Aufbau
Bild 4-2:
7
01
SF
1
1
1
5
1
3
1
0
0
10
0
1
0
4
0
2
010
6
BF
US LK2100LK1100 UA
BNI PG3-508-0C5-Z015
BNIXXXX
LK2
IN
POWER
LK1
OUT
POWER
PROFINET Port 2PROFINET Port 1
Stromversorgung
Eingang
Stromversorgung
Ausgang
Port 1Port 0
Port 3Port 2
Port 5Port 4
Port 7Port 6
Befestigungsloch
Befestigungsloch
FE-Anschluss
Geräteübersicht
4.2 Funktion
Der Profinet-IO-Link-Master ist ein dezentrales und konfi-
gurierbares Gateway, das die Eingangs- und Ausgangssig-
nale von Standardsensoren und -aktoren sowie Prozess-
daten von angeschlossenen IO-Link-Geräten verarbeitet
und auswertet.
Die Daten werden über eine vorhandene Feldbus-Schnitt-
stelle an eine, vom Benutzer eingerichtete, übergeordnete
Steuerung zur Weiterverarbeitung übertragen.
Zur Konfiguration und Diagnose steht auf dem IO-Link-
Master ein Webserver zur Verfügung.
Für Einstellinformationen siehe Konfigurationsanlei-
tung unter www.balluff.com auf der Produkt-
seite.
Die IO-Link-Masters unterstützen PROFINETIO mit folgen-
den Eigenschaften:
– Konformitätsklasse: B
– Netzlastklasse: III
– FSU (Fast Start-Up)
– MRP (Media Redundancy Protocol)
– Gerätetausch über das LLDP (Link Layer Discovery
Protocol)
BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

8deutsch
4.3 Anzeigeelemente
Bild 4-3:
7
01
SF
1
1
1
5
1
3
1
0
0
10
0
1
0
4
0
2
010
6
BF
US LK2 100 LK1 100 UA
BNI PG3-508-0C5-Z015
BNIXXXX
LK2
IN
POWER
LK1
OUT
POWER
Status-LEDs
Port/Pin-LEDs:
Status der IO-Link- und
I/O-Ports
Anzeigeelemente
Port/Pin-LEDs
– LED00 – Port-Pin 4
– LED01 – Port-Pin 2
Port/Pin-LEDs Standard-Port
Signal Bedeutung
Aus Zustand der Eingangs- oder Ausgangs-
pins ist0
Gelb Zustand der Eingangs- oder Ausgangs-
pins ist1
Beide LEDs
rot blinkend
Kurzschluss der Sensorversorgung
zwischen Pin1 und Pin3
Rot Kurzschluss am Ausgang an Pin2/4
gegen Pin3
Rot Kein High-Signal am Diagnoseeingang
Rot 24-V-Eingangssignal auf konfiguriertem
Ausgang (Aktorwarnung)
Tab. 4-1: LEDs Standard-Port
Port/Pin-LEDs IO-Link-Port
Signal Bedeutung
Grün IO-Link-Verbindung aktiv
Grün blin-
kend
Keine IO-Link-Verbindung oder falsches
IO-Link-Device
Grün schnell
blinkend
IO-Link: Preoperate während der Daten-
haltung
Rot schnell
blinkend
Validierung fehlgeschlagen / falsche
Konfiguration der IO-Link-Datenlänge
Rot schnell
blinkend
Datenhaltung fehlgeschlagen / falsches
Device für Datenhaltung
Rot IO-Link: Kurzschluss Pin4 gegen Pin3
Tab. 4-2: LEDs IO-Link-Port
Status-LEDs
LED Signal Bedeutung
US Grün Eingangsspannung OK
Rot blinkend Eingangsspannung gering
(<18V)
UA Grün Ausgangsspannung OK
Rot blinkend Ausgangsspannung gering
(<18V)
Rot Keine Ausgangsspannung vor-
handen (<11V)
SF Aus Kein Fehler
Rot Watchdog-Timeout; Kanal-,
allgemeine oder erweiterte Dia-
gnose liegt vor; Systemfehler
Rot blinkend Dienst DCP-Signal über Bus
gestartet
BF Aus Kein Fehler
Rot Geringe Geschwindigkeit des
physischen Links; oder kein
physischer Link
Rot blinkend Kein Datenaustausch oder keine
Konfiguration
100 Aus Übertragungsrate: 10Mbit/s
Gelb Übertragungsrate: 100Mbit/s
LK1/2 Grün blin-
kend
Datentransfer
Tab. 4-3: Status-LEDs
4.4 Bedruckung
Bild 4-4:
7
01
SF
1
1
1
5
1
3
1
0
0
10
0
1
0
4
0
2
010
6
BF
US LK2 100 LK1 100 UA
BNI PG3-508-0C5-Z015
BNIXXXX
LK2
IN
POWER
LK1
OUT
POWER
TypBestellcode
Bedruckung (Ausschnitt, Beispiel)
4Produktbeschreibung (Fortsetzung)
BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

www.balluff.com 9deutsch
5.1 Einbau
Abmessungen siehe Bild 4-1 auf Seite7.
►Das Modul mit 2M6-Schrauben und einem maximalen
Anzugsdrehmoment von 3Nm unter Verwendung der
Befestigungslöcher (siehe Bild 4-2 auf Seite7)
befestigen.
5.2 Elektrischer Anschluss
Voraussetzungen zum Einhalten der Schutzarten:
Für IP67 müssen alle Stecker und Verschlusskappen
ordnungsgemäß angeschlossen und das Anzugsdrehmo-
ment von 0,6Nm eingehalten werden (siehe Datenblätter
von Steckverbindungen und Verschlusskappen).
5.2.1 Spannungsversorgung
ACHTUNG
Ungewollte Spannungseinbrüche
Nicht getrennte Stromkreise der Spannungsversor-
gungen für Sensor und Aktor können beim Schalten von
Aktoren zu ungewollten Spannungseinbrüchen der
Sensorversorgung führen.
►Spannungsversorgungen für Sensorik und Aktorik
getrennt absichern.
►Auf eine ausreichende Dimensionierung der Span-
nungsversorgung des Geräts achten, um Anlauf-
und Spitzenströme abzudecken und das Absiche-
rungskonzept entsprechend auszulegen.
– Stromversorgung von Sensor/Bus und Aktor
sofern möglich über eine getrennte Stromquelle
herstellen.
– Der IO-Link-Master BNI PG3-508-0C5-Z015
darf beim Einsatz mit galvanisch getrennten
Geräten wie z.B. BNI PNT-538-_05-Z063 nicht
mit der gleichen Stromquelle versorgt werden
(siehe Tab. 5-1).
– Die Gesamtstromstärke für die Sensor- und
Aktorversorgung darf jeweils 9A nicht über-
schreiten.
5 Einbau und Anschluss
7/8"-Buchse (Power OUT) 7/8"-Stecker (Power IN)
Bild 5-1: Draufsicht auf 7/8"-Buchse (links) und -Stecker (rechts)
Pin Signal Beschreibung
1 GND Gemeinsame Masse
2
3 FE Funktionserde
4 US Modul-/Sensorversorgung +24V
5 UA Aktorversorgung +24V
Tab. 5-1: Pinbelegung
BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

10 deutsch
5.2.2 PROFINET-Schnittstelle
Bild 5-2: Draufsicht auf M12-Buchse, D-codiert
Pin Signal Beschreibung
1 Tx+ Transmit Data +
2 Rx+ Receive Data +
3 Tx− Transmit Data −
4 Rx− Receive Data −
Tab. 5-2: Pinbelegung
5.2.3 I/O-Port
Bild 5-3: Draufsicht auf M12-Buchse
Pin Signal Beschreibung
1 US +24V, 2A
2 I/O Eingang/Ausgang, 2A
3 GND Elektrische Masse 0V
4 I/O, C/Q Eingang/Ausgang, 2A, IO-Link
5 n.c. Nicht verbunden
Tab. 5-3: Pinbelegung
Für die digitalen Sensoreingänge, siehe Richtlinie
über Eingänge EN61131-2, Typ3.
Ungenutzte Ports müssen mit Abdeckkappen
versehen werden, um die Schutzart IP67 zu
gewährleisten.
5Einbau und Anschluss (Fortsetzung)
5.2.4 Erdung
Um EMV-Störungen entgegenzuwirken, muss der Funkti-
onserdungsanschluss verwendet werden.
►Erdungsanschluss mit der Funktionserde (FE) der
Maschine verbinden.
Der FE-Anschluss zwischen Gehäuse und
Maschine muss eine niedrige Impedanz aufwei-
sen und so kurz wie möglich sein.
►Erdungsband aus dem Lieferumfang ver-
wenden.
Bild 5-4: Anschluss Erdung
5.3 Kabelverlegung
Kabellänge
Die Ethernetleitung darf max. 100Meter lang sein.
Die IO-Link-Anschlussleitung darf max. 20Meter lang sein.
BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

www.balluff.com 11deutsch
6.1 Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn das Netzwerk-Modul
Teil eines Regelsystems ist, dessen Parameter noch nicht
eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
Insbesondere nach dem Austausch des BNI oder
der Reparatur durch den Hersteller die korrekten
Werte prüfen.
6.2 Betrieb
VORSICHT
Verbrennungsgefahr durch heiße Oberflächen
Das Gehäuse erwärmt sich unter normalen Betriebsbe-
dingungen. Es besteht die Gefahr von Brandverlet-
zungen.
►Direkten Hautkontakt mit der Oberfläche vermeiden.
Hinweise zum Betrieb
– Funktion des BNI und aller damit verbundenen Kompo-
nenten regelmäßig prüfen.
– Bei Funktionsstörungen den BNI-IO-Link-Master außer
Betrieb nehmen.
– Anlage gegen unbefugte Benutzung sichern.
– Befestigung prüfen und ggf. nachziehen.
6.3 Reinigung
Das Produkt darf nur in ausgeschaltetem Zustand gereinigt
werden.
6.4 Wartung
Das Produkt ist wartungsfrei.
Zur Erhaltung der Schutzarten kann es je nach Betriebsbe-
dingungen notwendig sein, regelmäßig die Anzugsdrehmo-
mente der Stecker und Verschlusskappen zu prüfen und
ggf. nachzuziehen (siehe Kapitel5.2 auf Seite9).
6 Inbetriebnahme und Betrieb
BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

12 deutsch
7.1 Reparatur
Reparaturen am Produkt dürfen nur von Balluff durchge-
führt werden.
Sollte das Produkt defekt sein, nehmen Sie Kontakt mit
unserem Service-Center auf.
7.2 Demontage
►Gerät nur in spannungsfreiem Zustand demontieren!
7.3 Entsorgung
►Befolgen Sie die nationalen Vorschriften zur Entsor-
gung.
Weitere Informationen finden Sie unter
www.balluff.com auf der Produktseite.
7 Reparatur, Demontage und Entsorgung
BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

www.balluff.com 13deutsch
Die Angaben sind typische Werte bei 24VDC und Raum-
temperatur.
Das Produkt ist sofort betriebsbereit.
Weitere Daten finden Sie unter www.balluff.com
auf der Produktseite.
8.1 Umgebungsbedingungen
Umgebungstemperatur −5…+70°C
Lagertemperatur −25…+70°C
Schutzart
(inverschraubtem Zustand)
IP67
8.2 Elektrische Merkmale
Betriebsspannung US/UA18…30,2VDC,
gemäßEN 61131-2
Restwelligkeit <1%
Eingangsstrom bei 24V 130mA
8.3 Elektrischer Anschluss
Anschluss (Spannungsversor-
gung IN/OUT)
7/8", 5-polig, Stecker/
Buchse
Eingangs-/Ausgangsports M12, A-codiert,
8×Buchse
8.4 Schnittstelle
PROFINET
PROFINET-Port 2×10Base-/100Base-Tx
Anschluss für PROFINET-Port M12, D-codiert, Buchse
Kabeltypen gemäß IEEE 802.3 Geschirmtes, verdrilltes
Leitungspaar min. STP
CAT5/ STP CAT5e
Datenübertragungsrate 10/100Mbit/s
Max. Kabellänge 100m
Flusskontrolle Halbduplex/Vollduplex
(IEEE802.33x-Pause)
IO-Link
IO-Link-Version 1.1.3
Übertragungsrate
COM1 4.8kBaud
COM2 38.4kBaud
COM3 230.4kBaud
Port-Class 8× PortClassA
8.5 Material
Gehäusematerial Zinkdruckguss
8.6 Mechanische Merkmale
Befestigung 2-Loch-Schrauben-
befestigung
Befestigung Masseband Schraube M4
Abmessungen (B×H×T) 68× 224× 37,9mm
Gewicht ca. 670g
8.7 Zulassungen und Kennzeichnungen
Nähere Informationen zu Richtlinien, Zulassungen
und Normen finden Sie unter www.balluff.com
auf der Produktseite.
Mit dem CE-Zeichen bestätigen wir,
dass unsere Produkte den
Anforderungen der aktuellen
EU-Richtlinie entsprechen.
8 Technische Daten
955531_AB · DE · J22; Änderungen vorbehalten. Ersetzt I22.
BNI PG3-508-0C5-Z015
Netzwerkschnittstelle

BNI PG3-508-0C5-Z015
User’s guide
english

www.balluff.com

www.balluff.com 3english
1 User instructions for this guide 4
1.1 Validity 4
1.2 Other applicable documents 4
1.3 Symbols and conventions 4
1.4 Explanation of the warnings 4
1.5 Technical terms and abbreviations used 4
1.6 Pictures 4
2 Safety notes 5
2.1 Intended use 5
2.2 Reasonably foreseeable misuse 5
2.3 General safety notes 5
3 Scope of delivery, transport and storage 6
3.1 Scope of delivery 6
3.2 Transport 6
3.3 Storage conditions 6
4 Product description 7
4.1 Construction 7
4.2 Function 7
4.3 Display elements 8
4.4 Labeling 8
5 Installation and connection 9
5.1 Installation 9
5.2 Electrical connection 9
5.2.1 Power supply 9
5.2.2 PROFINET interface 10
5.2.3 I/O-Port 10
5.2.4 Grounding 10
5.3 Cable routing 10
6 Startup and operation 11
6.1 Startup 11
6.2 Operation 11
6.3 Cleaning 11
6.4 Maintenance 11
7 Repair, disassembly and disposal 12
7.1 Repair 12
7.2 Disassembly 12
7.3 Disposal 12
8 Technical data 13
8.1 Ambient conditions 13
8.2 Electrical data 13
8.3 Electrical connection 13
8.4 Interface 13
8.5 Materials 13
8.6 Mechanical features 13
8.7 Approvals and markings 13
BNI PG3-508-0C5-Z015
Network interface

4english
1.1 Validity
This guide provides all necessary information for the safe
use of the following Profinet IO-Link masters:
– BNI PG3-508-0C5-Z015
Order code: BNI00HL
Read this guide and the other applicable documents
completely before installing and operating the product.
Original User’s Guide
This guide was created in German. Other language
versions are translations of this guide.
© Copyright 2022, Balluff GmbH
All contents are protected by copyright. All rights reserved,
including the right to reproduce, publish, edit and translate
this document.
1.2 Other applicable documents
Additional information about this product can be found at
www.balluff.com on the product page, e.g.in the
following documents:
– Data sheet
– Declaration of Conformity
– Disposal
1.3 Symbols and conventions
Individual actions are indicated by a preceding triangle.
►Instruction 1
Action sequences are numbered:
1. Instruction 1
2. Instruction 2
Numbers unless otherwise indicated are decimals
(e.g.23). Hexadecimal numbers are represented with a
preceding 0x (e.g.0x12AB).
Buttons or selectable menu entries are described in italic
and small caps, e.g. Save.
Menu commands are joined with a greater-than sign,
e.g.“SettingS > OptiOnS” stands for the menu command
Options from the Settings menu.
Note, tip
This symbol indicates general notes.
1.4 Explanation of the warnings
Always observe the warnings in this guide and the
measures described to avoid hazards.
The warnings used here contain various signal words and
are structured as follows:
SIGNAL WORD
Type and source of the hazard
Consequences if not complied with
►Measures to avoid hazards
The individual signal words mean:
NOTICE
Identifies a danger that could damage or destroy the
product.
CAUTION
The general warning symbol together with the signal
word CAUTION indicates a hazard which can lead to
slight or moderate injuries.
DANGER
The general warning symbol in conjunction with the
signal word DANGER identifies a hazard which, if not
avoided, will certainly result in death or serious injury.
1.5 Technical terms and abbreviations used
C/Q Switching and communication line
FE Functional earth
GND Electrical ground, 0V
I/O Standard inputs and outputs
IOL IO-Link
ISDU IO-Link-Parameter (Index Service Data Unit)
n.a. Not available
PNT ProfiNet TM
UA Actuator supply
US Sensor supply
1.6 Pictures
Product views and pictures in these operating instructions
may differ from the specified product.
1 User instructions for this guide
BNI PG3-508-0C5-Z015
Network interface
