B&G electronics PW-50 User manual

PW-50 v3.0
PLEASE READ BEFORE USING THE EQUIPMENT
EN 1.0.0
INSTALLATION AND OPERATION MANUAL
English

PW-50 v3 PW-50 v3
2 3
PW-50 v3 2

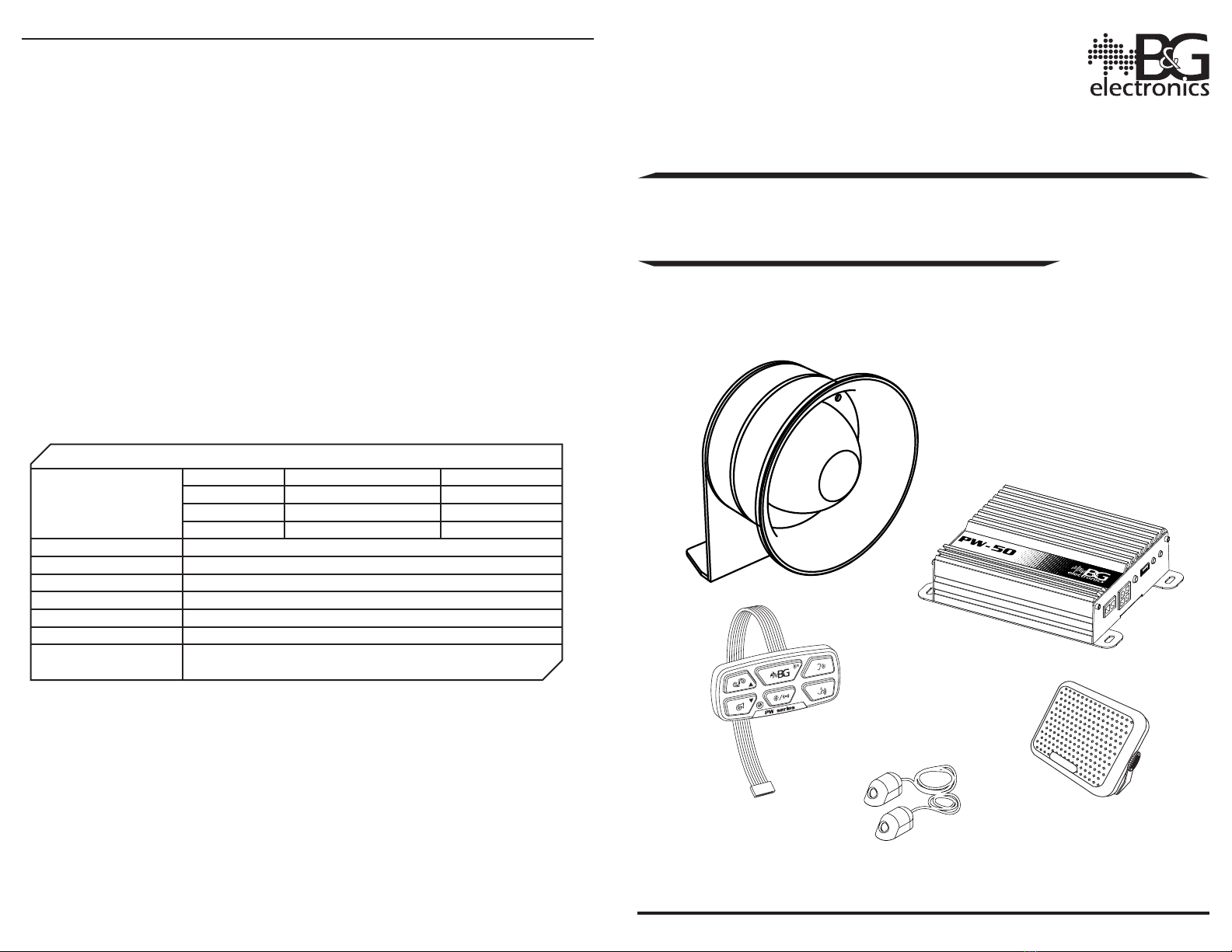

COMPONENTS AND RECOMMENDED LOCATIONS IN THE VEHICLE
(1) Electronic unit
(1) Control keyboard & internal microphone
(1) 50W loudspeaker
(2) External microphones
(1) Internal speaker
(1) Keyboard harness
(1) Power cable (battery)
(1) Fuse 10A
(1) Speaker extension cable
(1) Loudspeaker and auxiliary load harness
INSTALLATION AND ELECTRIC DIAGRAM
To install the equipment, see the installation diagram in pages 4 to 5.
Avoid leaving visible cables in the cabin to maintain the vehicle’s aesthetics unaffected.
If there are any cables left disconnected, insulate them with tape; disconnected cables
making an undesired contact can cause a malfunction.
Electronic Unit
Place it on a hidden location for aesthetic purposes. Make sure that the
location allows for some ventilation to avoid overheating.
Digital Keyboard
To facilitate handling of the equipment, place the keyboard on a location
within the driver’s reach, such as the console of the vehicle. Clean the
surface where the keyboard is to be sticked to ensure an adequate
adherence. Remove the protective liner from the adhesive pad in the back
side and stick it to the surface.
To clean the keyboard, gently wipe it with a dry cloth. Do not use water or
any solvent.
Loudspeaker
When selecting the location for the loudspeaker, keep in mind that this
component is suitable for outdoor use but not immersion-proof.
The loudspeaker must be placed as far as possible from the keyboard
(where the internal microphone is located) in order to avoid feedback.
External Microphones
Two recommended locations to place them are, either between the
windshield and the hood (at the right-most and left-most locations), or in
the frontal gap of the front doors (facing to the exterior).
Internal Speaker
Locate the speaker out of view, without affecting the sound.
CONTROL KEYPAD
& INTERNAL MIC
PW-50
ELECTRONIC UNIT
EXTERNAL MIC
EXTERNAL MIC
50W
LOUDSPEAKER
INTERNAL SPEAKER
PW-50 v3 3
OPERATING PROCEDURES
All of the equipment’s functions are managed through a six button keyboard (see fi gure
below). Press the buttons with your fi ngertips; do not use any object to press them.
ACTIVATING FUNCTIONS
Intercom*
ON: press & release
OFF: press & release
INTER function enables the hearing of exterior sounds through
the interior speakers.
If during 5 minutes the equipment does not detect any activity, INTER function turns off
(Automatic Shut Down, ASD).
Public Address “PA”*
ON: press & hold
OFF: release
Siren - WAIL tone
ON: press & hold
OFF: release
Siren - HORN tone
ON: press & hold
OFF: release
Siren - SIREN tone
ON: press & release
OFF: press & release
Auxiliary
ON: press & release
OFF: press & release
AUX turns on an auxiliary siren tone “AUX
SIREN” or activates an auxiliary load “AUX
LOAD”, depending on the function assigned
to it.
If acoustic feedback occurs while INTER or PTT are on, AFC (Automatic Feedback Control) will trigger to prevent
feedback. AFC is further explained ahead in this manual.
*
MIC
Volume DOWN
PTT
HORN
Manual WAIL INTER
SIRENVolume UP
AUX

WIRING DIAGRAM
PW-50 v3
Red
Grey
Grey
White
INTERNAL SPEAKER
EXTERNAL MIC (L - R)
SIDE VIEW
CONTROL
KEYPAD
Black
BATTERY
+ 12 V
AUXILIARY
LOAD
WARNING
Gently handle the wires during the installation;
pressing or forced bending of the wires can
cause internal damage and subsequent
malfunction.
Avoid placing the wires near from noise sources
such as alternators, high tension wires, etc.
If there are any cables left disconnected, insulate
them with tape; disconnected cables making an
undesired contact can cause malfunction.
EXTERNAL
LOUDSPEAKER
Red
Grey
Grey
White
INTERNAL SPEAKER
EXTERNAL MIC (L - R)
SIDE VIEW
CONTROL
KEYPAD
Black
BATTERY
+ 12 V
AUXILIARY
LOAD
WARNING
Gently handle the wires during the installation;
pressing or forced bending of the wires can
cause internal damage and subsequent
malfunction.
Avoid placing the wires near from noise sources
such as alternators, high tension wires, etc.
If there are any cables left disconnected, insulate
them with tape; disconnected cables making an
undesired contact can cause malfunction.
EXTERNAL
LOUDSPEAKER

PW-50 v3 PW-50 v3
6 7
PW-50 v3 6

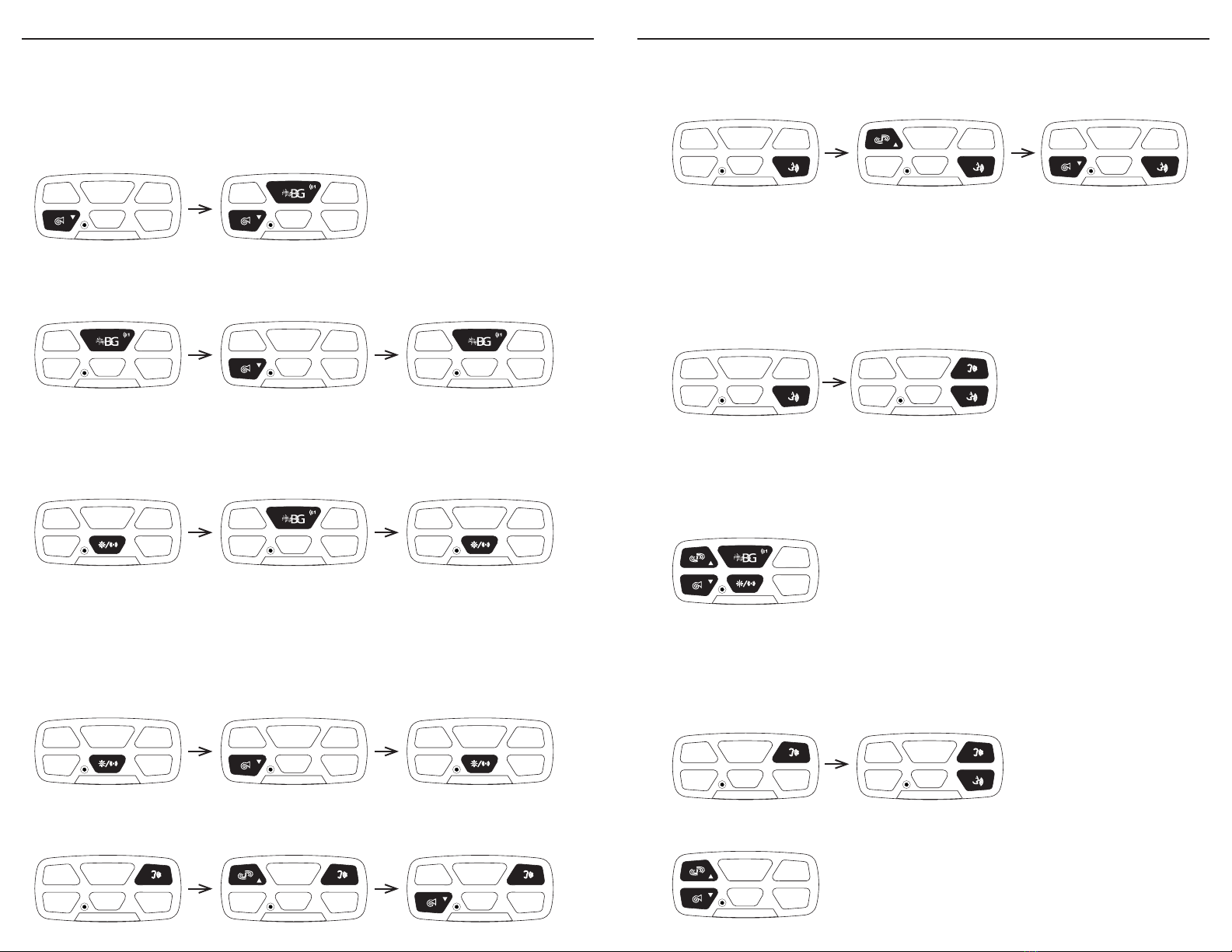

SETTING UP FUNCTIONS
Setting up HORN tone
The default tone is American HORN, although the equipment allows to choose between
American HORN and B&G HORN, as explained below.
1. Press and hold HORN .2.While HORN is held, press and hold
SIREN (3 s) until the tone changes. 3.To change tone again, repeat steps 1 & 2.
Setting up SIREN
SIREN function allows to choose among 4 different tones: WAIL, Hi-Lo, PHASER & YELP.
1. Press and hold SIREN (5 s) until the
siren sound briefly pauses. 2.Press HORN to choose among tones. 3.Press SIREN to fi nish setup.
Setting up AUX
AUX allows to either play an auxiliary siren tone, or change the activation state of an
auxiliary load up to 10 Amp (useful to manage a light set or other devices).
1. Press and hold AUX (5 s).
If it beeps, it’s set to AUX LOAD.
If siren stops & restarts, it’s set to SIREN
2.Press SIREN to switch among AUX
LOAD and AUX SIREN.
3.Press AUX to fi nish setup.
Setting up AUX SIREN tone
Once AUX function is setup to AUX SIREN, it is possible to select the AUX SIREN tone to
one of the available tones (WAIL, Hi-Lo, PHASER or YELP).
It is not possible to set the same tone for both SIREN and AUX SIREN, meaning that while
setting AUX SIREN, the SIREN tone in use will be unavailable; also, if the AUX SIREN tone
is selected for SIREN, AUX SIREN’s tone will automatically change.
1. Press and hold AUX (5 s) until the
siren sound briefly pauses. 2.Press HORN to switch among the available tones. 3.Press AUX to fi nish setup.
Setting the volume of the internal speakers, “internal volume”
1. While INTER is on, press and hold
INTER .2.While
INTER is held, press WAIL to
increase volume.
3.While
INTER is held, press HORN to
decrease volume.
PW-50 v3 7
Setting the volume of the external loudspeaker, “external volume”
1. Press and hold PTT .2.While
PTT is held, press WAIL to
increase volume.
3.While
PTT is held, press HORN to
decrease volume.
External Volume Auto-Adjustment (VAA)
In addition to the manual adjustment, the equipment is capable of detecting the vehicle’s
level of acoustic isolation and adjust the maximum external volume accordingly.
To perform this procedure, close all of the vehicle’s doors and windows, and follow the
steps explained below.
To cancel the procedure, press P T T.
1. Press and hold PPT .
Remain silent during the procedure. 2.While
PTT is held, press INTER .
Release both upon hearing a beep.
1. Wait up to 30 s, the equipment will
beep 2 times when
VAA has fi nalized.
Enabling Hidden Siren Function
The equipment allows to silence the siren sounds, meaning that when this function has
been enabled and activated, the pressing of any of the siren buttons (SIREN, WAIL, HORN,
AUX SIREN) will not yield a response.
1. To switch between both states, press simultaneously WAIL ,
HORN, AUX , SIREN , and hold for 5 s. 1. If it beeps 1 time,
Hidden Siren is enabled.
If it beeps 2 times,
Hidden Siren is disabled.
Activating / Deactivating Hidden Siren
Once Hidden Siren has been enabled, it is possible to activate it to effectively silent all
sirens, and deactivate to return all sirens to normal function.
1. To activate Hidden Siren , press and
hold
INTER .1. While
INTER is held, press and hold
PTT until keyboard’s backlights blink. 2.Sirens will now be silenced.
1. To deactivate
Hidden Siren , simultaneously press and hold
WAIL and HORN until keyboard’s backlights blink. 2.Sirens will now sound.

PW-50 v3 8
PW-50 v3.0
FAVOR LEER ESTE MANUAL ANTES DE USAR EL EQUIPO
ES 1.0.0
MANUAL DE INSTALACIÓN Y OPERACIÓN
Español
PW-50 v3 8
AUTOMATIC FEEDBACK CONTROL (AFC)
If acoustic feedback would occur while PTT or INTER are on (caused, for instance, by the
opening of a door or window), the equipment will detect and automatically fi x the issue
by decreasing the volume. After the event takes place, the equipment will attempt to rise
the volume back to the level defi ned by the user, as long as AFC is not triggered again.
ENERGY SAVING FEATURES (Automatic Shut Down, ASD)
Partial Shut Down (PSD)
If the incoming voltage is below 13VDC, after 5 minutes of inactivity the equipment
activates PSD mode. This change is indicated by the turning off the keyboard’s backlights.
While on PSD mode, upon pressing any key the respective function will execute normally
and the equipment will return to normal energy consumption mode.
Total Shut Down (TSD)
The equipment constantly tracks the incoming voltage status. If the incoming voltage
goes below 12VDC, the equipment will automatically shut down any function and
auxiliary load. While on TSD, upon pressing any key the backlights will blink 3 times and
the function controlled by the pressed key will not execute.
Once the equipment detects that the incoming voltage exceeds 12.5VDC again, the
equipment will return to its normal operation.
TECHNICAL SPECIFICATIONS
DIMENSIONS
Electronic Unit 3.7 H x 10.9 W x 14.8 D cm 1.5’’H x 4.3’’W x 5.8’’D
Loudspeaker 13.2 H x 9.4 W x 11.3 D cm 5.2’’H x 3.7’’W x 4.5’’D
Keyboard Control 2.5 H x 0.7 W x 5.4 D cm 1.0’’H x 0.3’’W x 2.1’’D
Internal Speakers 8.0 H x 5.6 W x 9.5 D cm 3.2’’H x 2.2’’W x 3.7’’D
INPUT VOLTAGE 12 - 14.9 VDC
INPUT CURRENT 12 Amps @ 13.6 VDC (50W Loudspeaker)
STAND BY CURRENT <200 mA
AUDIO FREQUENCY 330Hz - 5600 kHz
OUTPUT POWER 42W RMS - 8 Ohm
SIREN FREQUENCY 440 - 1750 Hz
LOW VOLTAGE SHUTDOWN If voltage drops below 12V for 5 seconds or longer, the equipment will cease
to work and resume operation when system voltage exceeds 12.5V
B&G ELECTRONICS
ONE YEAR LIMITED WARRANTY
BYG Electrónica S.A.S. guarantees that this product leaves the factory free from defects related to materials and
manufacturing. If for any reason a failure related to materials and manufacturing were to occur during the period
of one year after the date of purchase, BYG Electrónica S.A.S. would repair or replace the failing equipment free
of charge.
This warranty shall be voided if the product is modifi ed, tampered with, misused, or subjected to abnormal working
conditions. This warranty does not cover physical damage to the product surface. This warranty does not apply
when the malfunction results from the use of this product in conjunction with accessories, other products, or
peripheral equipment not designed by BYG Electrónica S.A.S.

PW-50 v3 PW-50 v3
10 11
PW-50 v3 2
COMPONENTES Y UBICACIÓN DENTRO DEL VEHÍCULO
(1) Unidad electrónica
(1) Teclado digital de control y micrófono interno
(1) Bocina de 50W
(2) Micrófono exterior
(1) Parlante interno
(1) Arnés de teclado
(1) Arnés de potencia (batería)
(1) Fusible 10A
(1) Cable de salida del parlante
(1) Arnés de bocina y carga auxiliar
INSTALACIÓN Y DIAGRAMA ELÉCTRICO
Para instalar el equipo consulte el diagrama de instalación, mostrado más adelante.
Evite dejar cables visibles dentro de la cabina que afecten la estética del vehículo.
En caso de que queden cables desconectados, aísle los cables con cinta eléctrica; cables
desconectados que hagan contactos no deseados podrían provocar fallas en el equipo.
Unidad Electrónica
Debe ubicarse en un sitio oculto por motivos estéticos. Asegúrese de elegir
una ubicación con sufi ciente ventilación para evitar sobrecalentamiento.
Teclado Digital
Para facilitar el manejo del equipo, ubique el teclado en un sitio al alcance
de la mano del conductor. Limpie la superfi cie donde se ubicará el teclado
para asegurar una adecuada adherencia. Retire la película de protección
de la cinta adhesiva ubicada al respaldo y fi je a la superfi cie elegida.
Para realizar la limpieza del teclado, frote suavemente con un paño seco.
No utilice agua ni solventes sobre el teclado.
Bocina
Al elegir la ubicación para la bocina, tenga en cuenta que este componente
resiste a la intemperie pero no a la inmersión.
La bocina debe ubicarse lo más lejos posible del teclado (donde se
encuentra el micrófono interno) para evitar la retroalimentación.
Micrófonos exteriores
Dos ubicaciones recomendadas son, ya sea en el empalme entre el
parabrisas y el capó (extremos exteriores), o dentro de las ranuras
frontales de la puertas delanteras (apuntando hacia el exterior).
Parlante Interno
Procure ubicar el parlante fuera de la vista, sin que se afecte el sonido.
TECLADO DE CONTROL
Y MICRÓFONO INTERNO
UNIDAD ELECTRÓNICA
PW-50
MICRÓFONO EXTERIOR
MICRÓFONO EXTERIORPARLANTE INTERNO
BOCINA
50W
PW-50 v3 3
FUNCIONAMIENTO
Las funciones del equipo se manejan a través de un teclado de seis botones (ver fi gura
debajo). Presione los botones con las yemas de los dedos; no use objetos para presionar
los botones.
ACTIVACIÓN DE FUNCIONES
Intercomunicador*
ENCENDER: pulsar y soltar
APAGAR: pulsar y soltar
La función INTER permite escuchar los sonidos del exterior a
través de los parlantes internos.
Si durante 5 minutos no se detecta alguna actividad, INTER se apaga automáticamente
(Automatic Shut Down, ASD).
Perifoneo “PA”*
ENCENDER:
mantener presionado
APAGAR: soltar
Sirena - tono WAIL
ENCENDER:
mantener presionado
APAGAR: soltar
Sirena - tono HORN
ENCENDER:
mantener presionado
APAGAR: soltar
Sirena - tono SIREN
ENCENDER:
pulsar y soltar
APAGAR:
pulsar y soltar
Auxiliar
ENCENDER:
pulsar y soltar
APAGAR:
pulsar y soltar
Dependiendo de la función que se le haya
asignado, AUX activa ya sea el tono de
sirena “AUX SIREN”, o la carga auxiliar
“AUX LOAD”.
Si se presentara realimentación acústica cuando INTER o PTT están activos, AFC (Automatic Feedback Control)
se activará para prevenir la realimentación. AFC se explica en mayor detalle más adelante.
*
MIC
Bajar volumen
PTT
HORN
INTER
SIRENSubir volumen
AUX
Manual WAIL

DIAGRAMA ELÉCTRICO
PW-50 v3
Rojo
Gris
Gris
Blanco
PARLANTE
INTERNO
MICRÓFONOS EXTERNOS
(L- R)
VISTA LATERAL
TECLADO
DE CONTROL
Negro
BATERÍA
+ 12 V
CARGA
AUXILIAR
ADVERTENCIA
Manipule los cables con cuidado durante la
instalación; presionar o doblar forzadamente los
cables podría causar daños internos y ocasionar
fallos.
Evite ubicar los cables cerca de fuentes de ruido
como alternadores, cables de alta tensión, etc.
Si algún cable quedara desconectado, aísle el
cable con cinta. Cables sueltos haciendo
contactos indeseados podrían ocasionar fallos.
BOCINA
EXTERIOR
Rojo
Gris
Gris
Blanco
PARLANTE
INTERNO
MICRÓFONOS EXTERNOS
(L- R)
VISTA LATERAL
TECLADO
DE CONTROL
Negro
BATERÍA
+ 12 V
CARGA
AUXILIAR
ADVERTENCIA
Manipule los cables con cuidado durante la
instalación; presionar o doblar forzadamente los
cables podría causar daños internos y ocasionar
fallos.
Evite ubicar los cables cerca de fuentes de ruido
como alternadores, cables de alta tensión, etc.
Si algún cable quedara desconectado, aísle el
cable con cinta. Cables sueltos haciendo
contactos indeseados podrían ocasionar fallos.
BOCINA
EXTERIOR

PW-50 v3 PW-50 v3
14 15
PW-50 v3 6
CONFIGURACIÓN DE FUNCIONES
Confi guración del tono HORN
El tono por defecto es HORN Americano, aunque el equipo permite elegir entre HORN
Americano y HORN B&G, como se explica a continuación.
1. Pulsar y sostener HORN .2.Teniendo HORN pulsado, pulsar y sostener
SIREN (3 s) hasta que el tono cambie. 3.Para cambiar el tono nuevamente, repita los pasos 1 y 2.
Confi guración del tono SIREN
La función SIREN permite elegir entre 4 tonos diferentes: WAIL, Hi-Lo, PHASER y YELP.
1. Pulsar y sostener SIREN (5 s) hasta
que la sirena pause por un momento. 2.Pulsar
HORN para elegir entre los
tonos disponibles. 3.Pulsar
SIREN para fi nalizar la
confi guración.
Confi guración de AUX
AUX permite, ya sea usar un tono auxiliar de sirena, o cambiar el estado de activación de
una carga auxiliar hasta 10 Amp (útil para controlar un set de luces o un equipo adicional).
1. Pulsar y sostener AUX (5 s).
Si suena un beep, quedó en
AUX LOAD .
Si la sirena pausa y reinicia, quedó en
SIREN .
2.Pulsar
SIREN para cambiar entre AUX
LOAD
y AUX SIREN .
3.Pulsar
AUX para fi nalizar la
confi guración.
Confi guración del tono AUX SIREN
Una vez se ha confi gurado AUX SIREN como la función AUX, es posible seleccionar el
tono para AUX SIREN entre los tonos disponibles (WAIL, Hi-Lo, PHASER o YELP).
No es posible seleccionar el mismo tono para SIREN y AUX SIREN, esto signifi ca que al
estar eligiendo AUX SIREN el tono activo en SIREN no estará disponible; del mismo modo,
si el tono AUX SIREN es seleccionado para SIREN, el tono AUX SIREN cambiaría.
1. Pulsar y sostener AUX (5 s) hasta que
la sirena pause por un momento. 2.Pulsar
HORN para elegir entre los
tonos disponibles. 3.Pulsar
AUX para fi nalizar la
confi guración.
Confi guración del volumen de los parlantes internos, “volumen interno”
1. Mientras INTER está activo, pulsar y
sostener
INTER .2.Mientras mantiene
INTER pulsado,
pulsar
WAIL para subir el volumen. 3.Mientras mantiene
INTER pulsado,
pulsar
HORN para bajar el volumen.
PW-50 v3 7
Confi guración del volumen de la bocina externa, “volumen externo”
1. Pulsar y sostener PTT .2.Mientras mantiene PTT pulsado, pulse
WAIL para subir el volumen. 3.Mientras mantiene
PTT pulsado, pulse
HORN para bajar el volumen.
Ajuste automático del volumen externo (VAA)
Adicional al ajuste manual, el equipo está en capacidad de detectar el nivel de aislamiento
acústico en el vehículo y ajustar el máximo volumen externo de acuerdo a esto.
Para realizar este procedimiento, cierre todas las puertas y ventanas del vehículo y siga
las instrucciones indicadas debajo.
Para cancelar el procedimiento, pulsar PTT.
1. Pulsar y sostener PPT .
Permanecer en silencio. 2.Mientras tiene
PTT pulsado, pulsar INTER .
Soltar los dos botones al oír un beep. 3.Esperar hasta 30 s, sonará un beep 2 veces cuando
VAA se haya fi nalizado.
Habilitar la función Ocultar Sirenas
El equipo permite silenciar las sirenas, esto signifi ca que cuando Ocultar Sirenas ha sido
habilitado y activado, al pulsar cualquiera de los botones de sirena (SIREN, WAIL, HORN,
AUX SIREN) no habrá ninguna respuesta del equipo.
1. Para cambiar entre los dos estados, pulsar simultáneamente
WAIL , HORN , AUX , SIREN , y sostener por 5 s. 2.Si suena 1 beep,
Ocultar Sirenas ha sido habilitado.
Si suenan 2 beeps,
Ocultar Sirenas ha sido deshabilitado.
Activar / Desactivar Ocultar Sirenas
Una vez Ocultar Sirenas ha sido habilitado, es posible activarlo para silenciar todas las
sirenas, o desactivarlo para retornar las sirenas a su operación normal.
1. Para activar Ocultar Sirenas , pulsar y
sostener
INTER .2.Mientras tiene
INTER pulsado, pulsar
y sostener
PTT hasta que la luz de los
botones parpadee.
3.Las sirenas ahora han sido
silenciadas.
1. Para desactivar
Ocultar Sirenas , pulsar y sostener WAIL y HORN
simultáneamente, hasta que la luz de los botones parpadee.
2.Las sirenas ahora funcionarán normalmente.

PW-50 v3 16
PW-50 v3 8
CONTROL AUTOMÁTICO DE REALIMENTACIÓN (Automatic Feedback Control, AFC)
Si se presentara realimentación acústica estando activo PTT o INTER (causada, por
ejemplo, por la apertura de una ventana o puerta), el equipo está programado para
detectar y corregir el problema automáticamente, bajando el volumen. Tras efectuar
dicho ajuste, el equipo intentará retornar al volumen defi nido por el usuario, siempre y
cuando AFC no se active nuevamente.
CARACTERÍSTICAS DE AHORRO ENERGÍA (Automatic Shut Down, ASD)
Apagado Parcial (Partial Shut Down, PSD)
Si el voltaje de alimentación está debajo de 13VDC, tras 5 minutos de inactividad el
equipo se apaga y se activa el modo PSD. Este cambio se indica con el apagado de las
luces del teclado. Mientras está en PSD, al pulsar cualquier botón la función respectiva
se activa normalmente y el equipo retorna a modo de consumo de energía normal.
Apagado Total (Total Shut Down, TSD)
El equipo monitorea constantemente el estado del voltaje de alimentación. Si el voltaje
cae por debajo de 12VDC, el equipo apaga y desactiva cualquier función y carga auxiliar.
En estado TSD la luz del teclado se apaga, y al pulsar cualquier botón la luz del teclado
parpadea 3 veces sin que la función controlada por dicho botón se ejecute.
Una vez el equipo detecte que el voltaje de alimentación está sobre 12.5VDC nuevamente,
el equipo retorna a su operación normal.
ESPECIFICACIONES TÉCNICAS
DIMENSIONES
Unidad Electrónica 3.7 A x 10.9 L x 14.8 P cm 1.5’’A x 4.3’’L x 5.8’’P
Bocina 13.2 A x 9.4 W x 11.3 P cm 5.2’’A x 3.7’’L x 4.5’’P
Teclado de Control 2.5 A x 0.7 L x 5.4 P cm 1.0’’A x 0.3’’L x 2.1’’P
Parlantes internos 8.0 A x 5.6 L x 9.5 P cm 3.2’’A x 2.2’’L x 3.7’’P
ALIMENTACIÓN ELÉCTRICA 12 - 14.9 VDC
CONSUMO 12 Amps @ 13.6 VDC (Bocina de 50W)
CONSUMO MODO ESPERA <200 mA
FRECUENCIA DE AUDIO 330Hz - 5600 kHz
POTENCIA 42W RMS - 8 Ohm
FRECUENCIA DE SIRENA 440 - 1750 Hz
APAGADO AUTOMÁTICO
POR BAJO VOLTAJE
Si el voltaje cae por debajo de 12V por 5 segundos o más, el equipo cesa su
operación y la reanuda una vez el voltaje sea superior a 12.5V
B&G ELECTRÓNICA
GARANTÍA LIMITADA DE UN AÑO
BYG Electrónica S.A.S. garantiza que este producto sale de fábrica libre de defectos de materiales y manufactura.
Si por algún motivo presentara fallas por materiales o manufactura durante el periodo de un año después de la
compra, BYG Electrónica S.A.S. reparará o cambiará la parte dañada libre de costo adicional.
Esta garantía no cubre daños ocasionados por mal manejo, mala operación o mala instalación. Esta garantía no
cubre daños físicos a la superfi cie del producto, o daños ocasionados por el uso del producto en conjunto con otros
productos o accesorios no diseñados por BYG Electrónica S.A.S.
