Battery Controller BC LITHIUM 7000 User manual

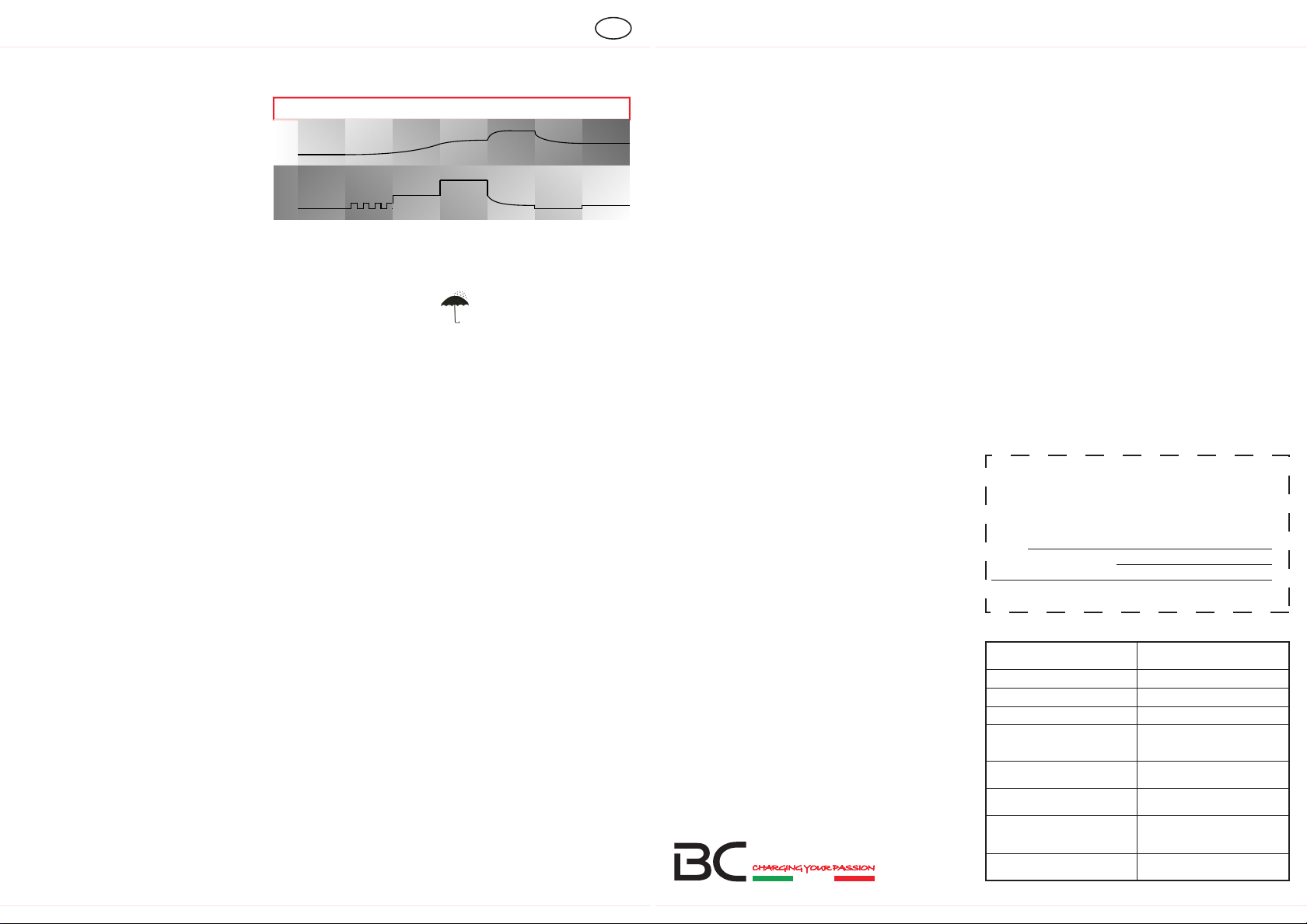

ALGORITMO DI CARICA
1234567
TENSIONE
(Volt)
CORRENTE
(Amp)
MODELLO
Tensione Ingresso
Tensione Carica
Corrente Carica
Diagnostica
&
Sicurezza
Algoritmo di
ricarica
Tipi di batterie
Capacità
batterie
Temperatura di
funzionamento
BC LITHIUM 7000
220÷240V ac, 50-60Hz
14,2V - nominale 12V
7,0 A max
Inversione Poli Batteria
Corto Circuito
Surriscaldamento
Automatico
a 7 cicli
12 V LiFePO4
3-100 Ah
da - 20°C a + 50°C
MODALITÀ DI FUNZIONAMENTO CARICABATTERIA
In caso di normale condizione operativa, il display LCD mostra i seguenti messaggi:
- Ciclo di carica: "Batteria in ... Recupero / Carica / Equalizz. / Verifica /
Mantenim."
- Livello di tensione (ad esempio "13.5V") della batteria.
- Nel caso all'inizio della procedura venga rilevata una temperatura ambiente
bassa (< 5°C), il display LCD indica che la modalità POLAR MODE è attiva
Per maggiori dettagli sui cicli di ricarica, si veda la sezione "Algoritmo di carica"
alla pagina iniziale del presente manuale.
Il dispositivo segnala eventuali anomalie attraverso i seguenti messaggi:
- "Errore: BC non collegato a 220V".
- "Errore: Batteria non collegata".
- "Cavo invertito o Batteria in corto circuito" (inversione di polaritào corto circuito).
- "Batteria con basso livello di carica": l'Analisi Batteria (fase 6) ha riscontrato
che l'accumulatore non è in grado di tenere la carica ricevuta; potrebbe essere
necessario sostituirlo.
In caso di errore di installazione e/o di funzionamento, procedere a scollegare il
caricabatteria come riportato nel paragrafo "Scollegamento del caricabatteria".
MODALITÀ DI FUNZIONAMENTO TESTER
Dopo aver mostrato sul display la scritta iniziale “BC TESTER”, il dispositivo
esegue automaticamente ed in sequenza la procedura di test di seguito
riportata.
- Test stato batteria a riposo: la batteria deve essere a riposo da almeno 2 ore.
Risultato: tensione di batteria a riposo.
- Test spunto batteria in avviamento. La durata dell'avviamento non deve
essere superiore a 1 secondo. Risultato: "Ottimo / Buono / Suff. / Insuff.“.
- Test alternatore/regolatore: tenere il motore a circa 2500 giri nei 30 secondi
successivi all'avviamento. Risultato: "Test passato con successo / Carica ok ma
debole / Carica bassa: controllare / Carica alta: controllare“.
Durante il test di spunto, se la tensione scende eccessivamente, il display potrebbe
resettarsi. La batteria potrebbe avere uno spunto insufficiente: provare a ricaricarla o
sostituirla.
ACCESSORI
La dotazione di serie si arricchisce di una gamma di accessori in grado di rendere la connessione alla batteria più immediata, in funzione del veicolo in vostro possesso. Per
informazioni ulteriori vi consigliamo di visitare la sezione "Accessori" sul sito www.batterycontroller.it o di rivolgervi al Vs. rivenditore di fiducia.
MANUTENZIONE
Per assicurare un funzionamento ottimale, si consiglia di controllare periodicamente il corretto fissaggio degli occhielli alla batteria e di rimuovere eventuali incrostazioni in
prossimità dei poli con una spazzola metallica. Si prega di leggere il paragrafo "Sicurezza" prima di eseguire l'operazione.
Il caricabatteria èprogettato per non richiedere alcuna manutenzione: si consiglia di rimuovere la polvere depositata sull'alimentatore utilizzando eventualmente un
detergente delicato, in modo da non rovinarne l'adesivo. In caso di
malfunzionamento di qualsiasi componente del kit, si contatti il rivenditore per
la riparazione o direttamente il produttore. In caso di tentativo di apertura
dell'alimentatore la garanzia diventerà inapplicabile.
GARANZIA
Forelettronica Srl offre una garanzia di 36 mesi a copertura dei propri prodotti
per guasti o malfunzionamenti imputabili ai materiali o alla fabbricazione. Si
considerano comunque escluse da garanzia le parti il cui deterioramento è
imputabile all'uso. Ogni diritto di riparazione in garanzia decade in caso di uso
improprio o di manomissioni di alcun genere o di riparazione effettuata da un
tecnico non autorizzato. La presente garanzia è limitata all'acquirente originale:
non è trasferibile a soggetti terzi.
La presente garanzia esclude forme di garanzia implicite, incluse garanzie per
danni recati in conseguenza dell'uso del dispositivo: Forelettronica Srl si ritiene
esonerata da qualsiasi danno recato a persone o cose dall'impiego dei propri
prodotti. I costi di trasporto per la restituzione del dispositivo difettoso, del
presente tagliando di garanzia e dello scontrino d'acquisto al costruttore o ad
un suo rappresentante sono a carico dell'acquirente.
DICHIARAZIONE DI CONFORMITÀ
Forelettronica Srl dichiara sotto la propria responsabilità che i caricabatterie BC
Battery Controller sono conformi alle normative e regolamentazione in vigore
nell'Unione Europea.
Norme di riferimento: EN60335-1, EN60335-2-29, EN62233 (in accordo con la
Direttiva LVD 2006/95/EC e successive modifiche); EN55014-1, EN55014-2,
EN61000-3-2 e EN61000-3-3 (in accordo con la Direttiva 2004/108/EC e
successive modifiche).
PRODUTTORE:
Forelettronica Srl
Via Meucci, 11 20080
Cisliano (MI) - ITALIA
[e-mail]
SCHEDA TECNICA
INSTALLAZIONE BC LITHIUM 7000 - CARICABATTERIA
- Collegare il dispositivo spento alla presa di rete 220V. NB: collegando BC
LITHIUM 7000 prima alla batteria e non alla rete elettrica, si attiva invece la
funzione di tester.
- Il display LCD si accende riportando il messaggio: "Errore: Batteria non
collegata".
- Rimuovere il cappuccio di protezione del cavo STD2V e collegare il cavo in
uscita di BC al cavo STD2V. In alternativa, collegare il caricabatteria alla batteria
attraverso i morsetti isolati o l'adattatore accendisigari.
- Dopo qualche secondo, sul display LCD compariranno l'indicazione del ciclo di
carica in esecuzione e della tensione di batteria.
INSTALLAZIONE BC LITHIUM 7000 - TESTER
- Collegare il dispositivo spento alla batteria e non alla presa di rete 220V.
- Il display LCD si accende riportando il messaggio "BC TESTER". Seguire le
istruzioni sul display per procedere.
SCOLLEGAMENTO DEL CARICABATTERIA
Prima di mettere in moto il veicolo, si consiglia di scollegare il caricabatteria
come segue:
- Scollegare il caricabatteria dalla rete di alimentazione 220V.
- Scollegare il caricabatteria dal cavo STD2V e ripristinare il cappuccio di
protezione sul connettore del cavo STD2V. In alternativa, scollegare le pinze o
l'adattatore accendisigari.
- Riporre il caricabatteria nella scatola originale, per minimizzare l'esposizione
ad agenti atmosferici.
TIPI DI BATTERIE
Il caricabatteria BC LITHIUM 7000 è progettato per la manutenzione di tutte le
batterie 12V LiFePO4 in commercio, grazie ad un algoritmo di carica che lo
rende universale. Per le indicazioni sulla capacità delle batterie da ricaricare, si
prega di far riferimento alla "Scheda Tecnica" sul presente manuale.
TAGLIANDO DI GARANZIA
Apparecchio elettronico coperto da garanzia da difetti di fabbricazione o di
materiale ad esclusione delle parti il cui deterioramento èimputabile ad un uso
normale.
La presente garanzia esclude forme di garanzia implicite, incluse garanzie per
danni recati in conseguenza dell’uso del caricabatteria.
Modello:
Descrizione anomalie riscontrate:
Attenzione: tagliando da restituire insieme a scontrino fiscale ed apparecchio
nella scatola originaria in caso di riparazione in garanzia.
IT
BC BATTERY CONTROLLER LITHIUM 7000
Grazie per aver acquistato il nuovo caricabatteria BC LITHIUM 7000, con un algoritmo di carica a 7 fasi. BC LITHIUM 7000 è compatibile con tutte le batterie 12V LiFePO4
ed è dotato della speciale modalità di carica POLAR MODE, sviluppata per la ricarica di batterie LiFePO4 in presenza di basse temperature ambiente.Inoltre, BC LITHIUM
7000 esegue una completa procedura di test, analizzando la batteria ed il sistema di carica del veicolo. Il caricabatteria è internamente controllato da microprocessore che
monitora in tempo reale lo stato della batteria ed esegue automaticamente i seguenti 7 cicli di carica.
ALGORITMO DI CARICA - BC LITHIUM 7000
Fase 1 - Inizializzazione: il dispositivo verifica le condizioni della
batteria ed un sensiore integrato misura la temperatura ambiente: a
basse temperature (< 5°C) la corrente di carica è limitata e si attiva
automaticamente la modalità di carica sicura POLAR MODE.
Fase 2 - Recupero: se la batteria è in condizioni di scarica estrema, il
dispositivo tenta un recupero, per riportarla a tensioni più elevate
compatibili con la fase successiva.
Fase 3 - Carica Leggera: se la batteria è in condizioni di significativa
sottocarica, il dispositivo eroga una corrente leggera e ad impulsi alla
batteria, finché non viene superata questa fase critica.
Fase 4 - Carica Principale: durante questa fase il caricabatteria eroga
piena corrente alla batteria, la quale può recuperare fino all'85-90%
della sua capacità.
Fase 5 - Equalizzazione / Assorbimento: durante questa fase il dispositivo recupera il restante 15-20% della capacità della batteria, e bilancia lo stato di carica delle
differenti celle della batteria.
Fase 6 - Analisi Batteria: il dispositivo interrompe per qualche decina di minuti l'erogazione di corrente e verifica che la batteria sia in grado di conservare la carica ricevuta
durante i precedenti cicli di ricarica. Il test viene periodicamente ripetuto ad intervalli regolari.
Fase 7 - Mantenimento: grazie ad un circuito elettronico appositamente progettato, il dispositivo mantiene la carica della batteria nei periodi di inutilizzo, senza
surriscaldamento, sovraccarica e perdita d'acqua/elettrolita.
CARATTERISTICHE DI BC LITHIUM 7000
- Display LCD retroilluminato per un'agevole visione (anche notturna in lontananza), che indica: il ciclo di carica in esecuzione (Carica, Equalizzazione, Mantenimento...), la
tensione di batteria (Voltmetro digitale) ed ogni eventuale anomalia di funzionamento (inversione poli, corto circuito, batteria non collegata...). Per ulteriori informazioni,
si veda il paragrafo "Modalità di Funzionamento Caricabatteria".
- Sensore di temperatura per misurare la temperatura ambiente: se viene rilevata una temperatura bassa (< 5°C), si attiva la modalità POLAR MODE
- Monitoraggio in tempo reale dei parametri di batteria durante tutti i cicli di carica.
- Protezione sovraccarica batteria: scatta quando il microprocessore rileva una tensione superiore ad una predeterminata soglia.
- Funzione di tester. Il dispositivo eseguirà in sequenza ed autonomamente i seguenti test:
1. Test tensione di riposo della batteria;
2. Test di spunto della batteria durante la messa in moto del veicolo;
3. Test del sistema di ricarica del veicolo (alternatore/regolatore).
Al termine di ogni ciclo, il dispositivo commuta automaticamente passando alla fase successiva, senza alcun intervento esterno: SI CONSIGLIA DI LASCIARE BC LITHIUM
7000 SEMPRE COLLEGATO ALLA BATTERIA NEI PERIODI DI INUTILIZZO DEL VEICOLO.
Il caricabatteria appartiene alla gamma di prodotti BC Battery Controller per la manutenzione delle batterie, distribuiti nei migliori negozi di accessori professionali. I
prodotti sono costruiti e collaudati secondo le normative vigenti per rispettare tutti i requisiti di sicurezza e compatibilitàelettromagnetica. Si prega di leggere
attentamente il presente manuale e di attenersi alle istruzioni prima di utilizzare il dispositivo.
AVVERTENZE
Questo apparecchio dovrà destinarsi solo all’uso per cui è stato espressamente
progettato. Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il
dispositivo èindicato per la ricarica di batterie LiFePO4. Non utilizzare il
dispositivo per ricaricare batterie NiCd, NiMH, per altri tipi di batterie al litio o
batterie non ricaricabili. Il costruttore è del tutto esonerato da responsabilità
per eventuali danni causati da usi impropri, erronei o irragionevoli. Si ricorda
che l’uso di ogni apparecchio elettrico richiede l’osservanza di regole
fondamentali, tra cui:
- Non toccare l’apparecchio con mani o piedi bagnati o umidi.
- Non usare l’apparecchio a piedi nudi.
- Non esporre l’apparecchio ad agenti atmosferici (pioggia, acqua, salsedine...).
Verificare l'integritàdei cavi del caricabatteria prima dell'uso. Se il cavo di
alimentazione risulta danneggiato, non utilizzare il prodotto ma richiederne la
sostituzione o riparazione al costruttore o ad un servizio di assistenza da esso
autorizzato. Prima di effettuare operazioni di pulizia o manutenzione, scollegare
l’apparecchio dalla rete di alimentazione. In caso di presunto malfunzionamento,
astenersi da ogni tentativo di riparazione/manutenzione e rivolgersi al punto
vendita piùvicino o contattare direttamente l’azienda costruttrice (indirizzo
email: [e-mail]). Qualsiasi tentativo di manomissione della
scatola di alimentazione comporterà la decadenza della garanzia.
CONTENUTO DEL KIT
1. Caricabatteria BC LITHIUM 7000, da cui si dipartono il cavo di alimentazione
ed il cavo di collegamento alla batteria, costituito da una coppia di fili
rosso/nero ad alto isolamento (lunghezza: 2 metri).
2. Cavo di collegamento alla batteria con occhielli (cod. STD2V) per il collegamento del dispositivo alla batteria, con relativo cappuccio protettivo.
3. Accessori opzionali a seconda del kit prescelto: cavo di collegamento alla batteria con morsetti (cod. 30AMPPZ) e/o cavo di collegamento alla batteria con spina
accendisigari universale (cod. ACC612V) per prese standard (diam. 18 mm) e di tipo tedesco (DIN. 4165 - diam. 12 mm).
4. Copia del presente manuale.
INSTALLAZIONE DEL CAVO DI COLLEGAMENTO ALLA BATTERIA CON OCCHIELLI (STD2V)
Se si ricarica una batteria installata a bordo di un veicolo, è consigliabile installare il cavo di collegamento con occhielli, che permette di eseguire la seguente procedura
solo la prima volta. Si consiglia di procedere con la massima cautela (vedi sezioni "Avvertenze" e "Sicurezza") nel collegare il cavo alla batteria e di demandare, se
necessario, l'esecuzione delle operazioni qui di seguito elencate a personale qualificato:
- Collegare gli occhielli ai morsetti della batteria, avendo cura che il filo nero si colleghi al morsetto - (polo negativo) ed il filo rosso al morsetto + (polo positivo).
- Fissare il connettore in modo stabile ed in posizione comoda da raggiungere (es: sotto la sella).
INSTALLAZIONE DEL CAVO DI COLLEGAMENTO ALLA BATTERIA CON MORSETTI (30AMPPZ)
Se la batteria è disconnessa dal veicolo, collegare il morsetto nero al polo negativo (-) ed il morsetto rosso al polo positivo (+). Se la batteria è installata sul veicolo,
collegare prima il terminale di batteria non collegato al telaio (solitamente il positivo, morsetto rosso al polo + della batteria), e quindi collegare l'altro morsetto al telaio,
distante dalla batteria e dalla linea del carburante. Al termine dell'utilizzo del dispositivo, scollegare in sequenza contraria a quella descritta.
SICUREZZA
BC LITHIUM 7000 non è destinato all'uso da parte di bambini o di adulti con
capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e
conoscenza sufficienti a comprendere le istruzioni del presente manuale, salvo
in presenza di una persona responsabile che possa assicurare un uso sicuro del
dispositivo. Ten ere il prodotto fuori della portata di bambini e assicurarsi che
non possano giocare con l'apparecchio. Il dispositivo è costruito nel rispetto
delle vigenti normative di sicurezza ed è in grado di fornire all'operatore la
seguente serie di protezioni attive in fase di installazione e di utilizzo:
1. Protezione contro inversione dei poli di batteria.
2. Protezione contro corto circuito (anche permanente).
3. Protezione contro surriscaldamento: la corrente erogata èautomaticamente
limitata in caso di eccessivo riscaldamento del dispositivo.
Per prevenire ogni incidente, attenersi alle seguenti norme di condotta:
1. Indossare occhiali protettivi durante le operazioni in prossimità della batteria.
2. Non ricaricare una batteria congelata o danneggiata.
3. Durante la fase di mantenimento, una batteria non sigillata può emettere gas
esplosivi: evitare di produrre fiamme e scintille in sua prossimitàe se la
batteria è scollegata dal veicolo posizionarla in un'area ben ventilata.
4. Non posizionare mai il dispositivo sopra la batteria.
5. L’acido delle batterie è corrosivo. Se venisse a contatto con la pelle o gli occhi,
sciacquare subito ed abbondantemente con acqua e rivolgersi ad un medico.
6. Il dispositivo è indicato solo per la manutenzione di batterie 12V LiFePO4,
non deve essere utilizzato per la ricarica di altre tipologie di batterie al litio!
IP44 - WEATHERPROOF
INDICATO PER USO ESTERNO
Protezione da spruzzi d'acqua e corpi estranei > 1 mm

EN
BC BATTERY CONTROLLER LITHIUM 7000
Thank you for buying the new professional battery charger BC LITHIUM 7000, fully automatic and featuring a 7-cycles charging technology. BC LITHIUM 7000 is compatible
with all 12V LiFePO4 batteries and it is provided with special charging program, called POLAR MODE, developed for charging LiFePO4 batteries with low ambient
temperatures. Moreover, BC LITHIUM 7000 executes a complete test procedure, analysing the battery and the vehicle's charging system. The device is controlled by a
microprocessor which is in charge of monitoring in real time the current status of your battery and executing autonomously the 7 following charging cycles.
CHARGING ALGORITHM - BC LITHIUM 7000
Phase 1 - Initialization: the device verifies the battery conditions
and an integrated sensor measures the ambient temperature: at low
temperatures (< 5°C) the charging current is limited and the POLAR
MODE is automatically activated.
Phase 2 - Recovery: if the battery is deep discharged, the device
tries to recover it, taking it back to a higher voltage, necessary for
the execution of the following step.
Phase 3 - Soft Charge: if the battery is in a condition of significant
undercharge, the device provides a light pulsing current to the
battery, to overcome this critical phase.
Phase 4 - Bulk Charge: during this phase, the device provides full
current to the battery, recovering about 85-90% of the battery
capacity.
Phase 5 - Equalization / Absorption: during this phase the device recovers the remaining 15-20% of the battery capacity, and the state of charge of the different battery
cells is rebalanced.
Phase 6 - Battery Analysis: the device stops providing current to the battery for a short time, in order to verify whether the battery is able to retain the charge received
during the previous phases. This test is periodically repeated during the maintenance.
Phase 7 - Maintenance: the device keeps your battery in the best charge conditions for very long periods (even months) during which your vehicle is left unused, without
any possible drawback (battery overcharge/overheating...).
BC LITHIUM 7000 - FEATURES
- LCD display with blue backlight for an easy vision (even in the distance at night), which shows:
the charging cycle executed (Charge, Desulfation, Maintenance...), the battery voltage (Digital
Voltmeter) and any occurring problems (polarity inversion, short circuit, battery not
connected...). For further information, please refer to "Battery Charging Working Mode" section.
- Integrated temperature sensor to measure the ambient temperature: in case a low temperature is detected (< 5°C), the POLAR MODE is activated (Yellow LED on).
- Real time monitoring of the main battery parameters during every charging cycle.
- Battery Overcharge Protection, which triggers in case the microprocessor detects a voltage level higher than a given fixed threshold.
- Automatic and user-friendly test procedure. The device executes autonomously and sequentially the following tests:
1. Battery Voltage at rest;
2. Battery Cranking Power while cranking the engine;
3. Alternator/Regulator Test.
Upon conclusion of every cycle, the device switches automatically to the next one, without any external intervention: BC LITHIUM 7000 CAN BE LEFT ALWAYS CONNECTED
TO THE BATTERY WHEN THE VEHICLE IS LEFT UNUSED.
The device belongs to BC Battery Controller family of battery chargers, distributed by the best battery/car/motorbike dealers. All the products BC Battery Controller have
been designed, manufactured and tested according to the current norms in force in the European Union in order to comply with all the requirements for electronic
equipments (i.e. device safety, electromagnetic compatibility). Please read carefully this manual and follow all its recommendations before using and installing the device.
DIRECTIONS
This device has to be used according to the working conditions it has been
designed for. Any other use is to be considered either dangerous or improper.
The device is suitable for charging LiFePO4 batteries. Do not use the device for
NiCd, NiMH, other types of lithium batteries or non-rechargeable batteries. The
manufacturer is completely exonerated from whatever responsibility for
possible damages due to either wrong or improper use of the device. It is
important to remember that the following basic usage principles have to be
considered whenever using the device:
- Do not touch the device with wet hands (or wet feet).
- Do not touch the device barefoot.
- Do not expose the device to the atmospheric agents (rain, water, saltiness...).
Please verify that the input and output cables are in good conditions before
using the device. If the input cable is damaged, do not use the device: ask the
manufacturer or an authorized service agent for repair or replacement.
Before executing any cleaning/maintenance operation on the device, please
check the device is not connected to the power outlet. In case the device does
not work properly, do not attempt to repair it; please ask either your local
dealer or the equipment manufacturer ([e-mail]) for support.
Any attempt to open unduly the device shall cause the withdrawal of the
warranty.
CONTENT OF THE PACKAGE
1. BC LITHIUM 7000 battery charger, with supply cable and battery connection
cable directly coming out of the battery charger, consisting of two high
insulation grade red and black wires (length: 2 meters).
2. Waterproof battery connector with eyelets, to be connected to the battery + saver cap.
3. Optional accessories may be included according to the selected kit: battery connector with clamps and/or universal cigar socket adapter for both standard (diam. 18
mm) and German (DIN. 4165 - diam. 12 mm) cigar sockets.
4. Copy of this manual.
BATTERY TYPES
The battery charger BC LITHIUM 7000 is specifically designed for the maintenance of all 12V LiFePO4 batteries currently available on the market), thanks to the charging
algorithm executed. Please refer to the "Technical Data" for indications about the battery capacity range to which your battery charger is addressed.
BATTERY CONNECTOR WITH EYELETS INSTALLATION PROCEDURE
When charging a battery in a vehicle, it is advisable to install the battery connector with eyelets, which allows to perform the following procedure just once. The user is
kindly requested to execute the installation with maximum care (see "Directions" and "Safety" sections). If necessary, please entrust qualified personnel with the execution
of the steps reported here below:
- Connect the eyelets to the battery: the black wire shall be connected to the (-) negative battery terminal, the red wire to the (+) positive battery terminal.
- Fix the connector in a stable and easy-to-reach place on board (for example, under the saddle).
BATTERY CONNECTOR WITH CLAMPS INSTALLATION PROCEDURE
If the battery is out of the vehicle, just connect the black clamp to the (-) negative battery terminal and the red clamp to the (+) positive battery terminal. If charging the
battery in a vehicle, connect first to the battery terminal not connected to the chassis (usually the positive one, red clamp to the + battery pole), and then connect the
other clamp to the chassis, far from the battery and the fuel line. After using the device, disconnect in reverse sequence.
CHARGING ALGORITHM
SAFETY
BC LITHIUM 7000 is not intended for use by children or persons with reduced
physical, mental or sensory capabilities, or lack of enough experience and
knowledge to understand the instructions on this manual, except in the presence
of a responsible person who can ensure the safe use of the device. Keep out of
reach of children and ensure that they can not play with it. The device is
designed and manufactured in accordance with the norms and regulations in
force in the E.U. and provided with the following set of active guard mechanisms:
1. Protection from battery polarity inversion.
2. Protection from output lines short circuit (even for an indefinite time).
3. Over-temperature protection: the current supplied to the battery gets limited
in case of device overheating.
In order to prevent any accident, please respect the following guidelines:
1. Always wear protective goggles when operating in proximity of the battery.
2. Do not try to recharge a frozen battery.
3. During the charge of a battery, avoid generating flames or sparks in its
proximity since it might produce explosive gases. If the battery is out of the
vehicle, place it in a well ventilated area.
4. Do not put the battery charger device on top of the battery during its charge.
5. Batteries contain a corrosive electrolyte. In case the battery electrolyte gets in
touch either with your skin or with your eyes, rinse them immediately and
abundantly with fresh water and ask for a doctor.
6. The device is only suitable for LiFePO4 batteries, do not try to recharge
other types of lithium batteries!
IP44 - WEATHERPROOF
SUITABLE FOR OUTDOOR USE
Protection against water splash and
solid foreign bodies > 1 mm
1 2 3 4 5 6 7
VOLTAGE
(Volt)
CURRENT
(Amp)
BC LITHIUM 7000 INSTALLATION PROCEDURE - BATTERY CHARGING
- Connect the device to the power outlet. Please note that connecting the device first to the battery and not to the power outlet, the Testing Working Mode gets activated.
- The LCD Display turns on, showing the message: "Error: Battery not connected".
- Remove the connector saver cap from the cable with eyelets and connect the battery charger to the cable. Otherwise, connect the battery charger to the battery through
the insulated clamps (see previous section) or the cigar socket adapter.
- After a few seconds, the LCD display will show the charging cycle under execution as well as the battery voltage.
BC LITHIUM 7000 INSTALLATION PROCEDURE - BATTERY TESTING
- Connect the device to the battery and not to the power outlet.
- The LCD Display will show the scrolling message "BC TESTER". Follow the instructions to proceed with the test.
BATTERY CHARGER DISCONNECTION PROCEDURE
Please follow the following steps to disconnect the battery charger from the battery:
- Disconnect the battery charger from the power outlet.
- Disconnect the battery charger from the the cable with eyelets and put the saver cap on the connector. Otherwise, disconnect the clamps from the battery or the cigar
socket adapter from the cigar socket.
- Put the battery charger back in its box to minimise its exposure to atmospheric agents.
BATTERY CHARGING WORKING MODE
In case of normal working conditions, the display shows the following messages:
- Charging Cycle: "Battery in... Recovery / S. Charge / Charge / Equaliz. / Verify / Mainten."
- Battery voltage (for example "13.5V“) and battery State of Charge.
- In case a low ambient temperature (< 5°C) is detected at the beginning of the charging procedure, the display indicates that the POLAR MODE is active.
For more details about the charging steps, please read the "Charging Algorithm" section.
Possible occurring anomalies are indicated by the device as follows:
- "Error: Power Input Missing".
- "Error: Battery not connected".
- "Error: Battery Inversion of Polarity" (polarity inversion or short circuit).
- "Battery with low Level of Charge": the Battery Analysis found that the battery can not retain the charge received; it may be necessary to substitute it.
In case of wrong installation or functioning, please disconnect the device following the procedure reported in the "Disconnection Procedure" section.
BATTERY TESTING WORKING MODE
After showing the message "BC TESTER" on the display, the test procedure will start. During the execution of the test the device will show all the instructions and results.
- Battery S.O.C. Test at rest: the battery must be unused for 2 hours or more. Test result: battery voltage and estimate of the battery State Of Charge.
- Battery Cranking Power Test: the duration of the engine cranking has to be less than 1 second. Test result: "Excellent / Good / Fair / Poor".
- Alternator/Regulator Test: run the engine at about 2500 rpm during the 30 seconds following the engine cranking. Test result: "Test successfully passed / Charge ok but
a bit weak / Charge weak: please check / Charge high: please check".
During the Cranking Power Test, if the battery voltage drops down too much, the device may reset. The battery may have not enough power: recharge it or substitute it.
ACCESSORIES
The default harness can be varied with a full set of accessories to allow a very quick connection to the battery. For any further information about this topic, please visit the
"Accessories" section on www.batterycontroller.co.uk web site or ask your local dealer.
MAINTENANCE
In order to ensure a regular functioning, it is suggested to periodically check the
correct and stable connection of the eyelets to the battery and to remove dust
and oil from the battery poles with a metallic brush. Please read the "Safety"
section before.
The device has been specifically designed to be maintenance-free. Please
remove possible dust which may get accumulated on the cover of the device
using a delicate detergent to avoid damaging the stickers. In case any item of
the kit does not work correctly, please contact either your local dealer or the
manufacturer asking for item repairing or substitution. Any attempt to open the
device shall imply the warranty becomes no longer valid.
WARRANTY
Forelettronica Srl provides a 36 months warranty to cover the device
malfunction or failure due to improper assembly/manufacturing or breakage of
any internal component. Parts, whose deterioration is because of the usage, are
not covered by the warranty. Any repairing right under manufacturer's warranty
decays in any of the following cases: improper use of the device; unduly
opening of the device; repairing performed by unauthorised personnel.
This warranty is limited to the original buyer of the device and it can not be
transferred to third parties. This warranty excludes implicit forms of warranty,
including possible damages due to the usage of the battery charger:
Forelettronica Srl is exonerated from any damage to either persons or goods
due to the usage of its products. The transportation expenses to return the
defective device, together with the Warranty Coupon reported here and the
supplier ticket, are to be paid by the purchaser.
STATEMENT OF CONFORMANCE
Forelettronica Srl declares under its responsibility that the battery chargers BC
Battery Controller fulfil all European norms and regulations.
Rules of reference: EN60335-1, EN60335-2-29, EN62233 (in accordance with
Directive LVD 2006/95/EC and subsequent amendments); EN55014-1,
EN55014-2, EN61000-3-2 and EN61000-3-3 (in accordance with Directive
2004/108/EC and subsequent amendments).
MANUFACTURER:
Forelettronica Srl
Via Meucci, 11 20080
Cisliano (MI) - ITALY
[e-mail]
This warranty covers the device malfunction or failure due to improper
assembly/manufacturing or breakage of any internal component. Parts, whose
deterioration is because of the usage, are not covered by the warranty. This
warranty excludes implicit forms of warranty: Forelettronica Srl is exonerated
from any damage to either persons or goods due to the usage of its products.
Model:
Anomalies Description:
Attention! This coupon has to be returned together with the supplier ticket and
the device in its original packaging.
WARRANTY COUPON
TECHNICAL DATA
MODEL
Input Voltage
Output Voltage
Charging Current
Diagnostics
&
Safety
Charging
Algorithm
Battery Types
Battery
Capacity
Operating
Temperature
BC LITHIUM 7000
220÷240V ac, 50-60Hz
14.2V - nominal 12V
7.0 A max
Battery Poles Inversion
Short Circuit
Overheating
Automatic
7 cycles
12 V LiFePO4
3-100 Ah
from - 20°C to + 50°C
BATTERY
CONTROLLER
TM
