Baumann lem20026 Instruction Manual

1
3LIOPV C
1
3LIOKT �
Instructions pour l'utilisation et manutention FR
DE
Bedienungs und Wartungsanleitung
ES
Instrucciones de uso y mantenimiento
IT
Istruzioni d'uso e manutenzione
EN
Use and maintenance instructions
NL
Gebruiks en onderhoudsaanwijzigingen
CHIMNEY
COOKER
HOOD
1
3LIOKT �
Instructions pour l'utilisation et manutention FR
DE
Bedienungs und Wartungsanleitung
ES
Instrucciones de uso y mantenimiento
IT
Istruzioni d'uso e manutenzione
EN
Use and maintenance instructions
NL
Gebruiks en onderhoudsaanwijzigingen
CHIMNEY
COOKER
HOOD
60

2
Fig.4
3LIOPV
Ⓩ
Ⓔ
Ⓕ
Ⓛ(optional)
recirculating
mode only
Ⓨ
Ⓜ
60
Fig.2
200
A
C
B
256220
600 - 700 - 900
300
277
Fig.3
60
Fig.1

3
3LIOPV
60
Fig.5
60
Fig.8
60
65 - 75 cm
Fig.10
60
Fig.6
60
Fig.7
Fig.9
Ⓕ
Ⓔ
Ⓔ
Ⓩ

43LIOPV
GENERAL INFORMATION
Carefully read the following important information
regarding installation safety and maintenance.
Keep this information booklet accessible for further
consultations.
INSTALLING INSTRUCTIONS
This hood is prepared to be installed above a hob by
xing it to the wall. It can be installed in two ways:
•EXHAUST MODE: the kitchen vapours are puried
by the metal anti-grease lters and carried outside
through a ducting system.
•RECIRCULATING MODE: the kitchen vapours
are purified by the metal anti-grease filters and
an activated carbon filter (sold separately), then
conveyed back into the kitchen.
We suggest to have installation carried out by
qualified personnel, in compliance with all the
current regulations and in particular with the ones
concerning air exhaust.
The manufacturer cannot be held liable for damages
caused by improper installation or if it has not been
carried out according to the state-of-the-art.
SAFETY
• The appliance must be installed at a minimum height
of 65 cm from an electric cooker stove, or 75 cm from
gas or combined cooker stoves (Fig.10).
• If a connection tube composed of two parts is used,
the upper part must be placed outside the lower
part.
• Do not connect the cooker hood exhaust to the same
conductor used to circulate hot air or for evacuating
fumes from other appliances generated by other than
an electrical source.
• Take care when the cooker hood is operating
simultaneously with an open replace or burner
that depend on the air in the environment and are
supplied by other than electrical energy, as the
cooker hood removes the air from the environment
which a burner or replace need for combustion.
The negative pressure in the environment must not
exceed 4 Pa (4x10 –5 bar).
• Provide adequate ventilation in the environment for
a safe operation of the cooker hood. Follow the local
laws applicable for external air evacuation.
• Use screws and screw anchors suitable for wall (e.g.
reinforced cement, plasterboard) for the mounting
of the cooker hood. Where screws and screw
anchors are supplied ensure that they are suitable
for the type of wall where the cooker hood is to be
mounted.
EN USE AND INSTALLING INSTRUCTIONS EN

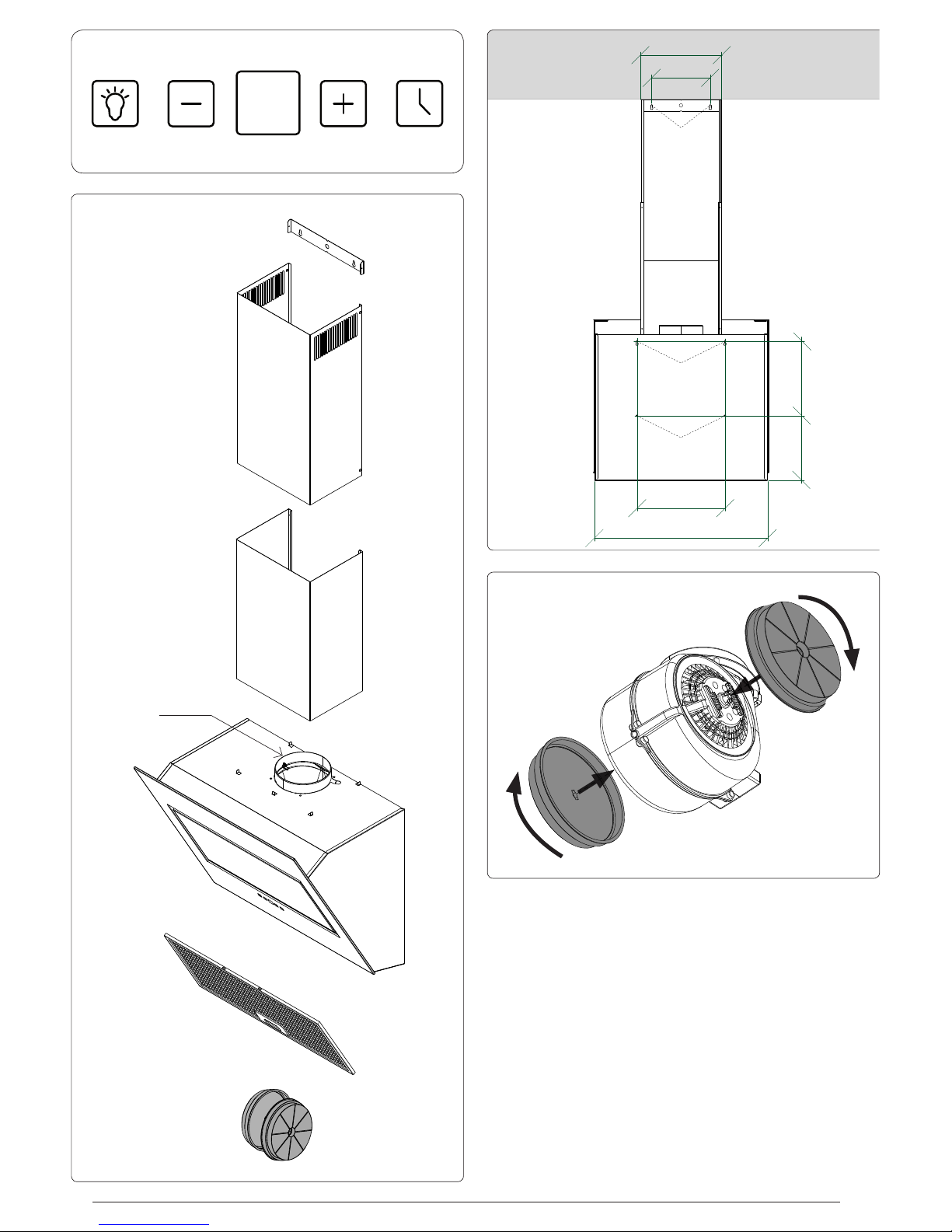

COMPONENTS LIST > see Fig.2

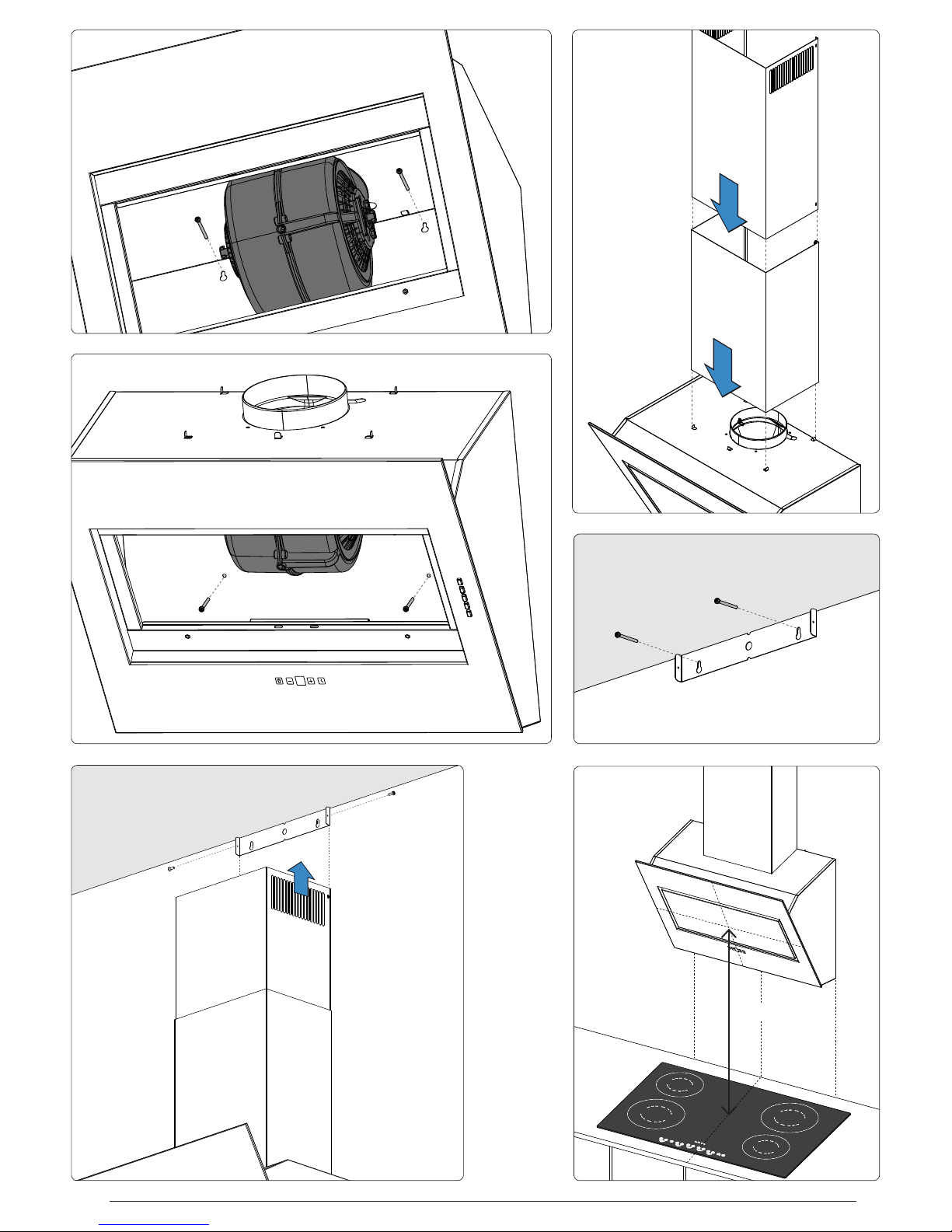

MOUNTING THE COOKER HOOD TO THE WALL
• Drill holes A-B-Caccording to indications quoted in
(g.3).
• Hang the cooker hood on the wall using the drill
holes A (g.5).
• Fasten the cooker hood using the fastening drill
holes B (g.6).
• Connect the ange Y of Ø150 mm (g.2) to the
discharge opening with a connecting tube.
If the apartment is equipped with an external Ø120
mm air duct, apply the reduction tting provided.
(do not carry out the above instructions for
recirculating mode).
• Thread the upper chimney Eto the inside of the lower
chimney F; Insert them vertically on of the cooker
hood body (g.7).
• Afx the bracket Z (g.8) to the wall via the drill holes
C.
• Slide the upper chimney Etowards the top, locking it
in with the appropriate screws in the drill holes of the
bracket Z previously afxed to the wall (g.9).
RECIRCULATING MODE INSTALLATION
In order to transform your cooker hood from the
exhaust version to the recirculating version, ask your
local retailer for the recircultating kit and then carry
out the enclosed installing instructions.
ELECTRICAL CONNECTION
Check that the mains voltage complies with the that
required by the hood. This is indicated on the plate that
is applied inside the appliance.
OPERATING CHECKS
Check lights and motor start-up on all 4 speeds.
USE INSTRUCTIONS
TOUCH CONTROL (Fig.1)
- Lighting
- Minus key. Press this to switch on the cooker
hood at speed 1. Press it again to switch it
off.
60
- Display
- Plus key. Press this to switch on the hood at
speed 1. Press it again to speed up until speed
4.

5
3LIOPV
EN USE AND INSTALLING INSTRUCTIONS EN
- Timer - this button activates the timer which
will switch off the aspiration engine after 15
minutes. When the fan speed is set to 4the
timer activates automatically. After 15 minutes
of activity the fan will automatically switch to
speed 3.
SAFETY INSTRUCTIONS
In certain circumstances electrical appliances may
be a danger hazard.
•The hood has been designed to remove the kitchen
smells; any other additional use shall be regarded as
non-intended.
•Aerate the room if other appliances that are not
supplied by electrical power are being used while the
hood is on.
•Do not leave the cooker on if it is not being used.
• Do not ambé food directly under the cooker hood to
prevent the grease lter catching re due to ames.
• Constantly check food frying to avoid that the
overheated oil may become a re hazard.
• Do not check the status of the lters while the cooker
hood is operating.
• Do not touch the light bulbs after appliance use.
USE AND MAINTENANCE
It is recommended to switch on the appliance before
cooking. It is also recommended to leave the appliance
in operation for 10 minutes after cooking is terminated
in order to completely eliminate cooking vapours
and odours. The proper function of the cooker hood
is conditioned by the regularity of the maintenance
operations, in particular, the active carbon lter.
Clean the fan and other surfaces of the cooker hood
regularly using a cloth moistened with denatured
alcohol or non abrasive liquid detergent.
WARNING: unplug the appliance or switch off the
circuit breaker before carrying out maintenance
operations.
METAL ANTI-GREASE FILTERS (Fig.2M)
The    capture the grease
particles of the vapours that develop during cooking,
therefore they are subject to clogging according to the
frequency of the use of the appliance.
In order to prevent re hazard, it is recommended
to clean the lter every 2 months by carrying out the
following instructions:
• Remove the lters from the cooker hood and wash
them in a solution of water and neutral liquid detergent,
leaving to soak.
• Rinse thoroughly with warm water and leave to dry.
The lters may also be washed in a dishwasher.
The aluminium panels may alter in colour after several
washes. This is not cause for customer complaint nor
replacement of panels.
ACTIVATED CARBON FILTERS (Fig.2L)
optional - recirculating mode only
The    purify the kitchen
vapours, the air is then conveyed back into the
kitchen.
The saturation of the active carbon lter depends on
the frequency of use of the appliance, by the type of
cooking and the regularity of cleaning the anti-grease
lters.
The lters are not washable nor re-useable and must
be replaced at maximum every four months.
To assemble the carbon lter it is necessary to:
- remove the metal anti-grease lters (Fig.2M)
- rotate the 2 carbon lters to remove them (Fig.4)
LIGHTING
• Before undertaking any replacement, always disconnect
the appliance from the electricity supply.
• Replace the lamp with one that has the same features
otherwise this may cause severe damage to the
electrical system.
• Caution: bulbs might be hot!
TECHNICAL SPECIFICATIONS
- STAINLESS STEEL STRUCTURE
- HOODWITHTELESCOPICFLUEWITHADJUSTABLE
HEIGHT
- ELECTRICAL SYSTEM ACCORDING TO THE
INTERNATIONAL REGULATIONS
- 4 OR 3 OPERATING SPEEDS
- LIGHTING: 2 halogen lamps, 20W 12V GU 4
DISPOSAL OF OLD ELECTRICAL APPLIANCES
The European Directive 2002/96/EC on
Waste Electrical and Electronic Equipment
(WEEE), requires that old household electrical
appliances must not be disposed of in the
normal unsorted municipal waste stream. Old
appliances must be collected separately in order to
optimise the recovery and recycling of the materials they
contain and reduce the impact on human health and the
environment. The crossed-out dustbin symbol on the
product reminds you of your obligation regarding
separated waste collection. Consumers should contact
their local public service or their local dealer for more
information on the correct disposal of exhausted
household appliances.
THE MANUFACTURER DECLINES ALL
RESPONSIBILITY FOR EVENTUAL DAMAGES
CAUSED BY BREAKING THE ABOVE WARNINGS.
THE WARRANTY IS NOT VALID IN THE CASE OF
DAMAGE CAUSED BY FAILURE TO COMPLY WITH
THE ABOVE WARNINGS.

63LIOPV
IT ISTRUZIONI PER L’INSTALLAZIONE E L’USO IT
GENERALITA’
Leggere attentamente il contenuto del presente libretto
in quanto fornisce importanti indicazioni riguardanti la
sicurezza di installazione, d’uso e di manutenzione.
Conservare il libretto per ogni ulteriore consultazione.
ISTRUZIONI PER L’INSTALLAZIONE
Questa cappa è predisposta per essere installata sopra
un piano di cottura ssandola al muro e può essere
utilizzata in 2 modalità:
• ASPIRANTE: l'aria aspirata viene puricata attraverso
i ltri antigrasso metallici e convogliata all'esterno
attraverso un tubo.
• FILTRANTE: l'aria aspirata viene puricata
attraverso i ltri antigrasso e i ltri a carbone attivo
(venduti separatamente). L'aria viene inne rimessa
nell'ambiente interno.
A causa delle complessità dell’apparecchio si
consiglia che l’installazione venga effettuata
da personale specializzato, rispettando tutte le
normative vigenti ed in particolare quelle relative allo
scarico dell’aria da evacuare.
Il produttore declina qualsiasi responsabilità per
danni dovuti ad una installazione non corretta o non
conforme alle regole dell’arte.
SICUREZZA
• L’apparecchio deve essere installato ad un’altezza
minima di 65 cm dai fornelli elettrici, o 75 cm dai fornelli
a gas o misti (Fig.10) .
• Se dovesse essere usato un tubo di connessione
composto di due o più parti, la parte superiore deve
essere all’esterno di quella inferiore.
• Non collegare lo scarico della cappa ad un condotto in
cui circoli aria calda o utilizzato per evacuare fumi degli
apparecchi alimentati da un’energia diversa da quella
elettrica.
• Nel caso in cui nella stanza vengano utilizzati sia la
cappa che apparecchi non azionati da energia elettrica
si deve provvedere a creare una areazione sufciente
dell’ambiente.
• Per i vari montaggi utilizzare viti e tasselli ad
espansione idonei al tipo di muro (es. cemento armato,
cartongesso, ecc). Nel caso in cui le viti e i tasselli
siano forniti in dotazione con il prodotto accertarsi che
siano idonei per il tipo di parete in cui deve essere
ssata la cappa.
LISTA COMPONENTI > vedi Fig.2
FISSAGGIO DELLA CAPPA ALLA PARETE
• Eseguire i fori A-B-Crispettando le quote
indicate(Fig.3).
• Appendere la cappa alla parete utilizzando i fori A
(Fig.5).
• Fissare denitivamente la cappa utilizzando i fori di
sicurezza B (Fig.6).
• Collegare, mediante un tubo di raccordo, la angia
Y di Ø150 mm (Fig.2) al foro di scarico. Nel caso
in cui l'appartamento sia dotato di una condotta
esterna per l'aria di Ø120 mm applicare il raccordo
riduzione in dotazione.
(non eseguire le suddette operazioni per la
versione ltrante).
• Inlare il raccordo superiore E all’interno del
raccordo inferiore F. Inserire i due raccordi sul
corpo della cappa (Fig.7).
• Bloccare la staffa Z (Fig.8) al muro tramite i fori C.
• Far scorrere il raccordo superiore E verso l’alto e
bloccarlo con le apposite viti sui fori della staffa Z
precedentemente ssata al muro (Fig.9).
MODALITÀ FILTRANTE
Per trasformare la cappa da versione aspirante a
versione ltrante, è necessario richiedere al vostro
rivenditore i ltri a carbone attivo e seguire le
istruzioni di montaggio.
CONNESSIONE ELETTRICA
Vericare che il voltaggio della rete sia sufciente e
conforme ai dati relativi all’alimentazione della cappa
indicati nella targhetta all’interno dell’apparecchio.
CONTROLLO FUNZIONALE
Vericare l’accensione del motore nelle 4 velocita’ e
l’illuminazione.
ISTRUZIONI PER L’USO
QUADRO COMANDI (Fig.1)
- Illuminazione
- Tasto -. Premendo questo tasto si accende la
cappa alla 1a velocità; premendo nuovamente
si spegne la cappa.
60
- Display
- Tasto +. Premendo questo tasto si accende
la cappa alla 1a velocità; premendo ancora si
aumenta no alla 4a velocità.
- Timer - premendo questo tasto si attiva il timer
che spegnerà il motore di aspirazione dopo
15 minuti. Quando la velocità di aspirazione è
impostata su 4il timer si attiva automaticamente,
la velocità di aspirazione verrà automaticamente
impostata su 3dopo 15 minuti.
AVVERTENZE
• Non fare cucine alla amma sotto la cappa.
• Nel caso in cui nella stanza vengano utilizzati
simultaneamente sia la cappa che altri apparecchi non
alimentati da energia elettrica, bisogna provvedere ad
areare il locale.

7
3LIOPV
IT ISTRUZIONI PER L’INSTALLAZIONE E L’USO IT
• Evitare fornelli accesi liberi (non utilizzati).
• Controllare costantemente i cibi fritti per evitare che
l’olio surriscaldato prenda fuoco.
• Non toccare le lampade dopo un uso protratto
dell’apparecchio.
• Non cercare di controllare i ltri con la cappa in
funzione.
• Limitare l’uso della cappa a ciò che è stata progettata:
abbattere gli odori di cucina.
Non utilizzarla per altri impieghi.
• Si consiglia di mettere in funzione la cappa poco prima
di procedere a qualsiasi operazione di cottura e di
lasciarla in funzione dopo la cottura per almeno 10
minuti e comunque no a quando ogni odore non sia
scomparso.
PULIZIA E MANUTENZIONE
• Il buon funzionamento della cappa è condizionato
dall’assiduità con cui sono effettuate le operazioni
di manutenzione, in modo particolare, del ltro
antigrasso, e del ltro al carbone attivo.
• Prima di procedere a qualsiasi operazione di pulizia
scollegare l’apparecchio dal collegamento elettrico
slando la spina o agendo sull’ interruttore generale.
•Pulire frequentemente tutti i depositi sul ventilatore
e sulle altre superci, usando un panno inumidito
con alcool denaturato o detersivi liquidi neutri non
abrasivi.
• Utilizzare solo ed esclusivamente un panno umido e
detersivo liquido neutro.
• Evitare panni e spugne bagnate, getti d’ acqua, diluenti,
solventi, alcol e sostanze abrasive.
FILTRI ANTIGRASSO METALLICI (Fig.2M)
I ltri antigrasso hanno il compito di trattenere le
particelle grasse in sospensione nell’aria, pertanto
sono soggetti ad intasarsi in tempi variabili
relativamente all’uso dell’apparecchio.
In ogni caso, per prevenire il pericolo di eventuali
incendi, al massimo dopo 2 mesi è necessario pulire
i ltri eseguendo le seguenti operazioni:
• Togliere i ltri dalla cappa e lavarli con una soluzione
di acqua e detergente liquido neutro, lasciando
rinvenire lo sporco.
• Sciacquare abbondantemente con acqua tiepida e
lasciare asciugare.
I ltri possono essere lavati anche in lavastoviglie.
Dopo alcuni lavaggi si possono vericare delle
alterazioni del colore. Questo non dà diritto a reclamo
per l’eventuale sostituzione dei pannelli.
FILTRI AL CARBONE ATTIVO (Fig.2L)
I ltri al carbone attivo servono per depurare l’aria
che verrà rimessa nell’ambiente.
La saturazione del carbone attivo dipende dall’uso
più o meno prolungato dell’apparecchio, dal tipo di
cucina e dalla regolarità con cui viene effettuata la
pulizia del ltro antigrasso.
I ltri non sono lavabili o rigenerabili e devono essere
sostituiti ogni quattro mesi al massimo.
Per il estrarre il ltro carbone è necessario:
• smontare i ltri antigrasso metallici (Fig.2M).
• estrarre i 2 ltri carbone ruotandoli (Fig.4)
ILLUMINAZIONE
• Disconnettere l’apparecchio dalla rete elttrica prima di
effettuare qualsiasi sostituzione.
• Nel caso fosse necessario sostituire una lampada
rimontarne una di uguali caratteristiche poichè una di
maggiore potenza potrebbe danneggiare seriamente
l’impianto elettrico.
• Attenzione: le lampadine potrebbero essere molto
calde!
SPECIFICHE TECNICHE
- STRUTTURA IN ACCIAIO INOX
- CAPPA CON CANNA FUMARIA REGOLABILE IN
ALTEZZA
- IMPIANTO ELETTRICO A NORME
INTERNAZIONALI
- 4 o 3 VELOCITA’ DI ESERCIZIO
- IMPIANTO ILLUMINAZIONE: 2 lampade alogene 20W
12V GU 4
DISMISSIONE DEGLI ELETTRODOMESTICI
La direttiva Europea 2002/96/CE sui riuti di
apparecchiature elettriche ed elettroniche
(RAEE), prevede che gli elettrodomestici non
debbano essere smaltiti nel normale usso
dei riuti solidi urbani. Gli apparecchi dismessi
devono essere raccolti separatamente per ottimizzare il
tasso di recupero e riciclaggio dei materiali che li
compongono ed impedire potenziali danni per la salute e
l’ambiente. Il simbolo del cestino barrato è riportato su tutti
i prodotti per ricordare gli obblighi di raccolta separata.Per
ulteriori informazioni, sulla corretta dismissione degli
elettrodomestici, i detentori potranno rivolgersi al servizio
pubblico preposto o ai rivenditori.
SI DECLINA OGNI RESPONSABILITÀ PER EVENTUALI
DANNI PROVOCATI DALLA INOSSERVANZA DELLE
SUDDETTE AVVERTENZE. LA GARANZIA NON E’ VALIDA
NEL CASO DI DANNI DERIVANTI DALLA INOSSERVANZA
DELLE SUDDETTE AVVERTENZE.

83LIOPV
HINWEISE ZUR INSTALLATION
Das Gerät wurde als Dunstabzugshaube für Abluftbetrieb
(die angesaugte Luft wird nach außen abgeleitet) oder
als Dunstabzugshaube für Umluftbetrieb (die Luft wird
in den Raum zurückgeleitet) entwickelt.
ABLUFTBETRIEB: Die abgesaugte Luft wird mit Hilfe
der metallenen Fettlter gereinigt und durch ein Rohr
nach außen geleitet.
UMLUFTBETRIEB: Die abgesaugte Luft wird mit Hilfe
der Fettlter und eines Aktivkohlelters (separat verkauft)
gereinigt und wieder in den Innenraum geleitet.
Auf Grund der Komplexität des Gerätes wird
empfohlen, die Installation durch Fachpersonal
unter Einhaltung der gültigen Bestimmungen sowie
im Besonderen der in Bezug auf die Ableitung der
abzuführenden Luft vornehmen zu lassen und den
elektrischen Anschluss.
Der Hersteller lehnt jegliche Haftung bei einer
falschen oder nicht fachgerechten Installation ab.
SICHERHEITSHINWEISE
• Das Gerät muss in einem Mindestabstand von 65 cmDas Gerät muss in einem Mindestabstand von 65 cm
über einem Elektroherd und 75 cm über einem Gas-
oder kombinierten Herd installiert werden (Abb.10).
• Vorsicht ist geboten, wenn gleichzeitig eine
Dunstabzugshaube und ein raumluftabhängiger Boiler
oder ein offenes Feuer in Betrieb sind, die von einer
anderen Energiequelle als Strom versorgt werden,
da die Dunstabzugshaube die Raumluft absaugt,
die auch der Boiler oder das Feuer zur Verbrennung
benötigen.
• Der Unterdruck im Raum darf den Wert von 4 Pa (4 x
10-5bar) nicht übersteigen. Um einen sicheren Betrieb
der Dunstabzugshaube zu gewährleisten, ist daher
immer auf eine ausreichende Belüftung des Raumes
zu achten. Bei der Ableitung der Luft nach außen
müssen die im jeweiligen Land geltenden Vorschriften
beachtet werden.
• Benutzen Sie zur Montage an der Wand (Stahlbeton,
Gipskarton, etc), geeignete Spreizschrauben und
Dübel. Sollten Schrauben und Dübel dem Produkt
beiliegen, muss man sich davon überzeugen, dass
sie sich für die Wand, an der man die Abzugshaube
anbringen möchte, eignen.
BESTANDTEILDARSTELLUNG > siehe Abb.2
WANDMONTAGE DER
DUNSTABZUGSHAUBE
• Führen Sie die Bohrung an der Wand für die Löcher
A-B-Cso aus, dass die angegebenen Abstände
eingehalten werden (Abb.3).
• Hängen Sie die Dunstabzugshaube an die Wand
– hierfür sind die Bohrlöcher Avorgesehen (Abb.5).
• Befestigen Sie die Dunstabzugshaube endgültig
mithilfe der Sicherheitsbohrlöcher B (Abb.6).
• Schließen Sie den Flansch Y(Abb.2) mithilfe eines
Anschlussrohres an die Abluftöffnung an.
(die oben genannten Schritte nicht bei der Version mit
Filtern ausführen).
• Den oberen Anschlussring Ein das Innere des
unteren Anschlussringes F einsetzen. Die beiden
Abzugsblendenteile in Aussparung am Gehäuse der
Abzugshaube einsetzen (Abb.7).
• Befestigen Sie den Bügel Z (Abb.8) mithilfe der
Bohrlöcher Can der Wand.
• Obere Abzugsblende Enach oben schieben und mit
den dafür vorgesehenen Schrauben in den Löchern
des Tragbügels Z befestigen, welcher zuvor in den
Bohrlöchern Can der Wand festgeschraubt wurde
(Abb.9).
UMLUFT VERSION INSTALLATION
Um die Abzugshaube von Ansaugausführung in
ltrierende Ausführung umzuwandeln, fordern Sie bei
ihrem Händler das Filtrier-Kit an und folgen Sie den
Montageanleitungen.
ELEKTRISCHER ANSCHLUSS
Überprüfen Sie, ob die Netzspannung ausreichend ist
und der für die Speisung der Abzugshaube gemäß den
Angaben auf dem Typenschild im Inneren des Gerätes
entspricht.
FUNKTIONSKONTROLLE
Überprüfen Sie das Einschalten des Motors bei den 4
Geschwindigkeiten sowie die Beleuchtung.
BEDIENUNG
STEUERPULT (Abb.1)
- Beleuchtung
- Durch Drücken wird die Dunstabzugshaube mit
Geschwindigkeitsstufe1eingeschaltet;neuerliches
Drücken verringert die Geschwindigkeit bis zum
Ausschalten.
60
- Display
- Durch Drücken wird die Dunstabzugshaube
mit Geschwindigkeitsstufe 1eingeschaltet;
neuerliches Drücken erhöht die Geschwindigkeit
bis zur Stufe 4.
- Timer- Durch Drücken wird der Timer aktiviert, der
den Ansaugmotor nach 15 Minuten abschaltet.
Ist die Ansauggeschwindigkeit auf Stufe 4
eingestellt, wird der Timer automatisch aktiviert.
DieAnsauggeschwindigkeit wird nach 15 Minuten
automatisch auf Stufe 3 zurückgeschaltet.
DE BEDIENUNGS UND WARTUNGSANLEITUNG DE

9
3LIOPV
SICHERHEIT
• Unter der Haube nicht mit offener FlammeUnter der Haube nicht mit offener Flamme
kochen.
• Bei Benutzung von Frittiergeräten ist es notwendigBei Benutzung von Frittiergeräten ist es notwendig
diese ständig unter Kontrolle zu halten, da das
überhitzte Öl sich entzünden könnte.
• Trennen Sie vor jeglichen ReinigungsarbeitenTrennen Sie vor jeglichen Reinigungsarbeiten
das Gerät von der Stromversorgung durch
Herausziehen des Steckers oder Betätigung des
Hauptschalters.
• Sollten im Raum gleichzeitig die Haube undSollten im Raum gleichzeitig die Haube und
weitere Geräte, die Dämpfe abgeben und nicht
durch elektrischen Strom gespeist werden,
verwendet werden, muss der Raum gelüftet
werden.
• Vermeiden Sie es, das Kochfeld (ungenutzt)Vermeiden Sie es, das Kochfeld (ungenutzt)
eingeschaltet zu lassen.
• Beschränken Sie den Einsatz der AbzugshaubeBeschränken Sie den Einsatz der Abzugshaube
auf das Vorgesehene: Verhinderung von
Kochgerüchen; verwenden Sie sie nicht für andere
Zwecke.
• Es ist empfehlenswert, die Abzugshaube kurzEs ist empfehlenswert, die Abzugshaube kurz
vor dem Kochvorgang einzuschalten und diese
nach dessen Ende mindestens 15 min weiter zu
betreiben, d.h. bis alle Gerüche verschwunden
sind.
REINIGUNG
•Verwenden Sie ausschließlich ein feuchtes Tuch und
neutrale üssige Reinigungsmittel.
• Vermeiden Sie nasse Tücher und Schwämme,
Wasserstrahlen, Lösungsmittel, Alkohol und
Scheuermittel.
HINWEIS: Trennen Sie vor jeglichen Wartungsar-
beiten das Gerät von der Stromversorgung durch
Herausziehen des Steckers oder Betätigung des
Hauptschalters.
FETTFILTER AUS METALL (Abb.2M)
Die Fettlter haben die Aufgabe, die Fettpartikel in der
Luft zu binden; die Sättigung der Filter hängt daher
von der Häugkeit ab, mit der die Dunstabzugshaube
betrieben wird. Um eine mögliche Brandgefahr zu
verhindern, muss der Filter auf jeden Fall spätestens
alle zwei Monate wie folgt gereinigt werden:
• Entnehmen Sie die Filter aus der Dunstabzugshaube
und waschen Sie sie mit einem Gemisch aus Wasser
und üssigem Neutralreiniger.
• Wenn notwenig, lassen Sie die Verschmutzungen
kurz einweichen.
• Gründlich mit lauwarmem Wasser abspülen und
abtrocknen lassen. Sie können die Filter auch in der
Geschirrspülmaschine reinigen.
Nach mehrmaligem Waschen der Aluminiumfilter
können Farbveränderungen auftreten. Daraus
resultiert jedoch kein Anspruch auf einen kostenlosen
Ersatz dieser Teile des Geräts.
ACTIVATED CARBON FILTERS (Abb.2L)
(für Umluft Version)Umluft Version)) einzeln verkäuich
Die  dienen dazu, die Luft zu reinigen,
die wieder in den Raum zurückgeführt wird.
Diese Filter sind weder waschbar noch wieder
verwertbar und müssen spätestens alle vier Monate
ausgewechselt werden. Die Sättigung der Aktivkohle
ist von der mehr oder weniger langen Benutzung
der Küchenhaube abhängig, sowie von der Art der
zubereiteten Speisen und von der Regelmäßigkeit,
mit welcher die Fettlter gereinigt werden.
Zur Montage des Kohlelters ist Folgendes
erforderlich:
• Die metallenen Fettlter abmontieren (Abb.2M).
• Die Kohlenilter abmontieren (Abb.4)
BELEUCHTUNG
Bauen Sie eine Lampe mit den gleichen Eigenschaften
ein, da eine höhere Leistung die Elektroanlage
beschädigen könnte.
TECHNISCHE DATEN
- EDELSTAHLGEHÄUSE
- HÖHENVERSTELLBARER HAUBENKANAL
- ELEKTROANLAGE GEMÄSS INTERNATIONALEN
NORMEN
- 4 - 3 BETRIEBSGESCHWINDIGKEITEN
- BELEUCHTUNGSANLAGE: halogen Lampe 20W
12V GU 4
ENTSORGUNG VON ELEKTROALTGERÄTEN
Gemäß der Europäischen Richtlinie 00/96/EC
über Elektro- und Elektronik-Altgeräte (WEEE)
dürfen Elektrohaushalts-Altgeräte nicht über
den herkömmlichen Haushaltsmüllkreislauf
entsorgt werden. Altgeräte müssen separat
gesammelt werden, um die Wiederverwertung
und das Recycling der beinhalteten Materialien zu optimieren
und die Einüsse auf die Umwelt und die Gesundheit zu
reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf
jedem Produkt erinnert Sie an Ihre Verpichtung, dass
Elektrohaushaltsgeräte gesondert entsorgt werden müssen.
Endverbraucher können sich anAbfallämter der Gemeinden
wenden, um mehr Informationen über die korrekte
Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.
FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER
OBEN GENANNTEN ANWEISUNGEN ZURÜCKZUFÜHREN
SIND, WIRD KEINERLEI VERANTWORTUNG
ÜBERNOMMEN UND DIE GARANTIE ERLISCHT SOFORT.
DE BEDIENUNGS UND WARTUNGSANLEITUNG DE

10 3LIOPV
ES INSTRUCCIONES PARA EL USO Y LA INSTALACION ES
INSTRUCCIONES PARA LA INSTALACIÓN
Esta campana está proyectada para ser instalada
encima de una cocina jándola a la pared y puede
ser usado en 2 modalidades:
• ASPIRANTE: el aire aspirado es purificado a
través de los ltros antigrasa metálicos y expulsado
al exterior a través de un tubo.
• FILTRANTE: el aire aspirado es puricado a
través de los ltros antigrasa y un ltro de carbón
activo (se vende por separado), el aire vuelve a
entra en el ambiente interno.
A causa de la complejidad del aparato se aconseja
que la instalación sea realizada por personal
especializado, respetando todas las normativas
vigentes y, en particular, aquellas relacionadas
con la descarga del aire a evacuar.
El productor declina toda responsabilidad por
daños debidos a una instalación incorrecta o no
conforme con las reglas indicadas.
SEGURIDAD
• Debe instalarse el aparato a una altura mínima de
65 cm de las hornillas eléctricas, o a una altura de
75 cm para las hornillas a gas o mixtas (Fig.10)..
• Si debe usarse un tubo de conexión compuesto
de dos o más partes, la parte superior debe estar
fuera de la parte inferior.
• No conecte la descarga de la campana a un
conducto en el que circule aire caliente o que sea
utilizado para evacuar los humos de aparatos
alimentados por una energía que no sea eléctrica.
• Para los distintos montajes utilice tornillos y
escarpias de expansión adecuados al tipo de pared
(ejemplo hormigón, cartón-yeso, etc).
En caso de que los tornillos y las escarpias vengan
adjuntos en el producto asegúrese de que sean
adecuados para el tipo de pared donde se va a
colocar la campana.
LISTA COMPONENTES > Fig.2
MONTAJE DE LA CAMPANA A LA PARED
• Realice los oriciosRealice los oricios A-B-Crespetando las medidas
indicadas (Fig.3).
• Enganche la campana a la pared utilizando losEnganche la campana a la pared utilizando los
oricios A (Fig.5).
• Sujete denitivamente la campana utilizando losSujete denitivamente la campana utilizando los
oricios de seguridad B (Fig.6).
• Conecte mediante un tubo de enlace la arandelaConecte mediante un tubo de enlace la arandela Y
de Ø150 mm (Fig.2) al oricio de descarga.
En el caso en que el apartamento esté dotado
con un conducto externo para el aire de Ø120 mm
aplicar el racor de reducción proporcionado.
(no efectuar las susodicha operaciones para la
versión ltrante).
• Introduzca el empalme superiorIntroduzca el empalme superior Een el interior del
empalme inferior F. Introducir los dos empalmes
en las hendiduras de la campana (Fig.7).
• Sujete la escarpiaSujete la escarpia Z al muro con los oricios C
(Fig.8).
• Deslizar el racor superiorDeslizar el racor superior E hacia arriba y sujételo
con los tornillos adecuados en los oricios de
la abrazadera Zque usted ha sujetado con
anterioridad a la pared (Fig.9).
INSTALACIÓN MODALIDAD FILTRANTE
Para transformar la campana de versión aspirante a
versión ltrante, solicite a su proveedor el 
y seguir las instrucciones de montaje.
CONEXIÓN ELÉCTRICA A LA RED
Verifique que el voltaje de la red sea suficiente
y conforme con los datos relacionados con la
alimentación de la campana indicados en la placa de
identicación adentro del aparato.
CONTROL FUNCIONAL
Verique que el motor funcione en las 4 velocidades
y con la iluminación.
INSTRUCCIONES PARA EL USO
Lea atentamente el contenido del presente libro
de instrucciones pues contiene indicaciones
importantes para la seguridad en la instalación, el
uso y el mantenimiento. Consérvelo para un posible
consulta posterior.
TABLERO DE MANDOS (Fig.1)
- Iluminación
- Apretando esta tecla se enciende la campana
en la 1ª velocidad; apretando otra vez, se apaga
la campana.
60
- Display
- Apretando esta tecla se enciende la campana
en la 1ª velocidad; apretando otra vez, aumenta
hasta la 4ª velocidad.
-Timer (temporizador) - apretando se activa el
temporizador que apaga el motor de aspiración
después de 15 minutos. Cuando la velocidad deCuando la velocidad de
aspiración es ajustada en 4el timer se activa
automáticamente, la velocidad de aspiración
será automáticamente ajustada en 3 después
de 15 minutos.

11
3LIOPV
ES INSTRUCCIONES PARA EL USO Y LA INSTALACION ES
SEGURIDAD
• No cocine a la llama debajo de la campana.
• Si utiliza freidoras es necesario controlarlas
constantemente porque el aceite sobrecalentado
podría incendiarse.
• Antes de proceder a las operaciones de limpieza
desconecte el aparato de la corriente eléctrica
mediante la toma o el interruptor general.
• En el caso de que en el local se utilicen
simultáneamente la campana y otros aparatos
que emanan humos, no alimentados con energía
eléctrica, es necesario airear el local.
• Evite las hornillas encendidas libres (no
utilizadas)
• Use la campana sólo para lo que ha sido
proyectada: eliminar los olores de la cocina; no
la use para otras aplicaciones.
• Se aconseja encender la campana un poco antes
de proceder a las operaciones de cocción y
déjela funcionar después de la cocción durante
al menos 15 minutos y, de todos modos, hasta
que todos los olores hayan desaparecido.
LIMPIEZA Y MANTENIMIENTO
Antes de proceder a las operaciones de
mantenimiento, desconecte el aparato de la
tensión eléctrica mediante la toma o el interruptor
general.
• Utilice sólo y exclusivamente un paño húmedo y
detergente líquido neutro.
• Evite paños y esponjas mojadas, chorros de
agua, diluyentes, solventes, alcohol y sustancias
abrasivas.
FILTROS ANTIGRASA METÁLICO(Fig.2M)
•Para obtener una mayor funcionalidad de los
ltros antigrasa, es necesario lavarlos cada 3-4
semanas.
• Se pueden lavar también en lavavajillas.
Puede suceder que los ltros cambien levemente de
color y se vuelvan opacos.
Pero su funcionalidad permanece inalterada.
• Si se lavan a mano, déjelos algunas horas en
agua hirviendo con detersivo para platos. Después
enjuáguelos con cuidado y déjelos secar.
• No limpie los ltros con cepillos, la trama de la
estructura podría arruinarse.
• En caso de suciedad excesiva por la presencia de
residuos de grasa, los ltros podrían incendiarse,
perjudicando la seguridad y, por lo tanto, el correcto
funcionamiento del aparato.
• Para el desmontaje utilice el botón.
FILTRO DE CARBÓN ACTIVO (Fig.2L)
(sólo para modalidad ltrante) Se vende por
separado
Los     sirven para depurar el
aire que volverá a circular en el ambiente. Los ltros
no son lavables o reciclables y deben ser cambiados
máximo cada cuatro meses.
La saturación del carbón activo, depende del uso mas
o menos prolongado del aparato, da el tipo de cocina
y de la regularidad con la cual se efectúe la limpieza
del ltro antigraso.
Para el montaje del ltro es necesario:
• Desmontar los ltros antigrasa metálicos (Fig.2M).
• Extraer los ltros de carbón tornándolos (Fig.4).
ILUMINACIÓN
• Antes de cambiar las lámparas, desconecte siempre
el aparato de la corriente eléctrica.
• Cambie la lámpara por una que tenga las mismas
características; de no ser así pueden causarse serios
daños al sistema eléctrico.
• Cuidado: ¡las bombillas pueden estar calientes!
ESPECIFICACIONES TÉCNICAS
- ESTRUCTURA DE ACERO INOXIDABLE
- CAMPANA CON CHIMENEA REGULABLE EN
ALTURA
- INSTALACIÓN ELÉCTRICA CONFORME
A LAS NORMAS INTERNACIONALES
- 4 o 3 VELOCIDADES DE EJERCICIO
- INSTALACIÓN DE ILUMINACIÓN: lámpara
halogena 20W 12V GU 4
ELIMINACION DE LOS
ELECTRODOMESTICOS
La regla Europea 2002/96/CE sobre los
desperdicios de los aparatos eléctricos y
electrónicos (RAEE), provee que los
electrodomésticos no deben ser eliminados
en el normal ujo de los desperdicios sólidos
urbanos. Los aparatos para desechar deben
ser recogidos separadamente para optimizar la taza de
recuperación y de reciclaje de los materiales que los
componen y para evitar potenciales daños para la salud
y el ambiente. El símbolo del cesto de basura tachado
se encuentra en todos los productos, para recordar las
obligación del recogido separado. Para ulteriores
informaciones, sobre la correcta eliminación de los
electrodomésticos, el comprador se puede dirigir al
servicio publico propuesto o a el vendedor.
EL FABRICANTE NO SE HACE RESPONSABLE DE LOS
DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE
ESTAS ADVERTENCIAS.
LA GARANTÍA NO ES VÁLIDA EN EL CASO DE DAÑOS
PROVOCADOS POR EL IRRESPETO DE DICHAS
ADVERTENCIAS.

12 3LIOPV
Lire attentivement le contenu du mode d’emploi
puisqu’il fournit des indications importantes concernant
la sécurité d’installation, d’emploi et d’entretien.
Le conserver pour d’ultérieures consultations.
INSTRUCTION POUR L’INSTALLATION
Cette hotte est conçue pour être installée au-dessus
d’un plan de cuisson en la xant dans le mur. L’appareilL’appareil
peut être utilisé en deux modes:
ÉVACUATION EXTERNE: l’air aspiré est purié à
travers les ltres anti-graisse métalliques et acheminé
vers l’extérieur à travers un tuyau.
RECIRCULATION INTERNE (sans conduit
externe): l’air aspiré est purié à travers les ltres
anti-graisse et un ltre à charbon actif (vendu à part).
L’air est nalement réintroduit dans l’environnement
interne.
À cause de la complexités de l’appareil, on
conseille de le faire installer par du personnel
spécialisé, dans le respect de toutes les normes
en vigueur et en particulier celles qui concernent
le déchargement de l’air à évacuer. Le fabriquant
décline toute responsabilité pour les dommages
dus à une installation erronée ou non conforme
aux règles de l’art.
IMPORTANT
• L’appareil doit être installé à une hauteur minimale
de 65 cm des réchauds électriques, ou 75 cm des
réchauds à gaz ou mixtes (Fig.10) .
• S’il doit être utilisé un tuyau de connection composé
de deux ou plusieurs parties, la partie supérieure
doit être à l’extérieur de celle inférieure.
• Ne pas relier le tuyau d’échappement de la hotte
à un conduit dans lequel circule de l’air chaud ou
employé pour évacuer les fumées des appareils
alimentés par une énergie différente de celle
électrique.
• Pour les différents montages, utiliser les vis et
chevilles à expansion correspondant au type du mur
(ex béton armé, plâtre, etc.). Dans le cas où les vis
et chevilles sont fournies d’origine avec le produit,
vérier qu’elles correspondent bien au type de mur
sur lequel doit être montée la hotte.
LISTE DE COMPOSANTS > Fig.2
FIXATION DE LA HOTTE SUR LE MUR
• Percer les trous A-B-Cen respectant les cotes
indiquées (Fig.3).
• Accrocher la hotte au mur en utilisant les trous A
(Fig.5).
• Pendre la hotte à la paroi en utilisant les trous de
sécurité B (Fig.6).
• Raccorder, au moyen d’un tube intermédiaire, la
bride Y de ø150 mm (Fig.2) au trou d’évacuation.
Si l’appareil est doté d’une conduite externe pour
l’air de ø120 mm, appliquer le raccord de réduction
qui est fourni.
(ne pas effectuer les opérations ci-dessus pour
la version ltrante).
• Enler le raccord supérieur E à l’intérieur du raccord
inférieur F. Insérer les deux raccords dans les
logements sur le corps de la hotte (Fig.7).
• Bloquer les supports Z (Fig.8) sur le mur grâce aux
trous C.
• Faire coulisser le raccord supérieur E vers le haut
puis le bloquer à l’aide des vis sur les trous du
support Z auparavant xé au mur grâce aux trous
C (Fig.9).
INSTALLATION MODE RECIRCULATION INTERNERECIRCULATION INTERNE
Pour transformer la hotte de la version aspirante à la
version ltrante, demander à votre revendeur le kit
 et suivre les instructions de montage.
CONNECTION ELECTRIQUE
Vérifiez si le voltage du secteur est suffisant et
conforme à celui nécessaire pour alimenter la hotte
et indiqué sur la plaquette d’identication appliquée à
l’intérieur de la hotte.
CONTROLE FONCTIONNEL
Vérier l’allumage du moteur dans les 4 vitesses et
l’illumination.
INSTRUCTION POUR UTILISATION
TABLEAU DE COMMANDES (g.1)
- Eclairage
- En pressant on met en marche la hotte à la
1evitesse; en pressant encore la hotte on
éteindre.
60
- Ecran
- En pressant on met en marche la hotte à la
1evitesse; en pressant encore elle augmente
jusqu’à la 4evitesse.
- Minuteur - en pressant on active le minuteur qui
éteindra le moteur d’aspiration après 15 minutes.
Quand la vitesse d’aspiration est réglée sur 4,
le timer se met en marche automatiquement,
la vitesse d’aspiration sera automatiquement
réglée sur 3 après 15 minutes.
FR INSTRUCTIONS POUR L’UTILISATION ET L’INSTALLATION FR

13
3LIOPV
SECURITE
         
• Si on utilise des friteuses il faut les contrôlerSi on utilise des friteuses il faut les contrôler
constamment car l’huile surchauffée pourrait
prendre feu.
• Avant d’effectuer toute opération de nettoyageAvant d’effectuer toute opération de nettoyage
débrancher l’appareil de la liaison électrique en

général.
• Si dans la pièce on utilise la hotte simultanémentSi dans la pièce on utilise la hotte simultanément
avec d’autres appareils dans la pièce, qui
émanent des fumées, non alimentés par l’énergie
électrique, il faut effectuer l’aération du local.
• Eviter des foyers allumés sans être utilisés.Eviter des foyers allumés sans être utilisés.
• Limiter l’utilisation de la hotte à celle pourLimiter l’utilisation de la hotte à celle pour
laquelle elle a été conçue: éliminer les odeurs
de cuisine; ne pas s’en servir pour d’autres
utilisations.
• Il est conseillé de faire fonctionner la hotte justeIl est conseillé de faire fonctionner la hotte juste
avant de procéder à toute opération de cuisson
et de la laisser en fonction pendant au moins 15
minutes après la cuisson et en tous cas jusqu’à
ce que l’odeur ait disparu.
NETTOYAGE ET MANUTENTION
Avant d’effectuer n’importe quelle opération de
manutention brancher l’appareil de la liaison
électrique en enlevant la prise ou en agissant sur
l’interrupteur général.
• Utiliser seulement et exclusivement un chiffon
humide et du détersif liquide neutre.
• Eviter les chiffons et les éponges mouillés, les
jets d’eau, les diluants, les solvants, l’alcool et les
substances abrasives.
FILTRES ANTI-GRAISSE METALLIQUES
(Fig.2M)
• Pour assurer un bon fonctionnement des ltres anti-
graisse, les laver toutes les 3-4 semaines.
• Ils peuvent également être lavés dans le lave-
vaisselle. Il peut arriver que les ltres changent
légèrement de couleur et deviennent opaques, mais
ceci n’inuence pas leur fonctionnement.
• Si vous les lavez à la main, laissez-les tremper
quelques heures dans de l’eau chaude avec du
liquide vaisselle. Rincez ensuite soigneusement et
laissez sécher.
• N’utilisez pas de brosses pour nettoyer les ltres car
cela endommagerait la trame.
• En cas de saleté excessive due à la présence de
résidus de graisse, les ltres pourraient prendre feu
et nuire ainsi au bon fonctionnement de l’appareil.
• Pour le démontage agir sur le bouton.
FILTRES AU CHARBON ACTIF (Fig.2L)
seulement pour version recirculation interneversion recirculation interne
Vendu séparément
Les servent à ltrer l’air qui
sera rejeté dans la pièce.
Les ltres ne sont ni lavables ni régénérables
et doivent être changés tous les trois mois au
maximum.
La saturation du charbon actif dépend de l’utilisation
plus ou moins prolongée de l’appareil, du type de
cuisine effectué et de la régularité avec laquelle est
effectué le nettoyage du ltre anti graisse.
Pour le démontage du ltre à charbon il faut:
• démonter les ltres anti-graisse métalliques
(Fig.2M)
• Tourner les ltres au charbon pour les retirer
(Fig.4).
ILLUMINATION
• Coupez toujours l’alimentation électrique avant
d’effectuer tout travaux sur l’appareil.
• Si est nécessaire le replacement de une
ampoule, remonter une ampoule avec les mêmes
caractéristiques, car une ampoule de plus grande
puissance pourrait gravement endommager
l'installation électrique.
• Attention: l’ampoule peut être très chaude.
DETAILS TECHNIQUES
- STRUCTURE EN ACIER INOXYDABLE
- HOTTE AVEC TUYAU D’ÉVACUATION DES
FUMÉES RÉGLABLE EN HAUTEUR
- INSTALLATION ELECTRIQUE SELON LES
REGLEMENTS INTERNATIONAUX
- 4 VITESSES D’EXERCICE
- INSTALLATION ECLAIRAGE: ampoule halogene
20W 12V GU 4
ENLèVEMENT DES APPAREILS MÉNAGERS
USAGÉS
La Directive Européenne 2002/96/EC sur les
Déchets des Equipements Electriques et
Electroniques (DEEE), exige que les appareils
ménagers usagés ne soient pas jetés dans le
flux normal des déchets municipaux. Les
appareils usagés doivent être collectés
séparément an d’optimiser le taux de récupération et le
recyclage des matériaux qui les composent et réduire
l’impact sur la santé humaine et l’environnement. Le
symbole de la “poubelle barrée” est apposée sur tous les
produits pour rappeler les obligations de collecte séparée.
Les consommateurs devront contacter les autorités locales
ou leur revendeur concernant la démarche à suivre pour
l’enlèvement de leur vieil appareil.
ON DÉCLINE TOUTE RESPONSABILITÉ POUR
LES ÉVENTUELS DÉGÂTS PROVOQUÉS PAR
L’INOBSERVATION DES SUSDITES INSTRUCTIONS.
LA GARANTIE N’EST PAS VALABLE EN CAS DE
DOMMAGES PROVOQUES PAR LE NON RESPECT DES
MISES EN GARDE CITEES CI-DESSUS.
FR INSTRUCTIONS POUR L’UTILISATION ET L’INSTALLATION FR

14 3LIOPV
Lees deze handleiding aandachtig door zij bevat
belangrijke inlichtingen over de veiligheid, de installatie,
het gebruik en het onderhoud. Bewaar deze handleiding
voor verdere raadpleging.
INSTRUCTIES VOOR DE INSTALLATIE
Het apparaat kan op 2 manieren worden gebruikt:
AFZUIGING: de aangezogen lucht wordt gezuiverd
door de metalen antivetlters en via een buis naar
buiten afgevoerd.
FILTER: de aangezogen lucht wordt gezuiverd door
de metalen antivetlters en door een (afzonderlijk
verkocht) actief koolstoflter en wordt tenslotte opnieuw
in het vertrek afgegeven.
Wegens de complexiteit van het toestel is het
aangeraden dat de installatie ervan wordt uitgevoerd
door bekwame vaklieden, die alle van kracht zijnde
voorschriften respekteren en in het bijzonder
diegenen wat betreft de uitlaat die de lucht moet
evacueren en op de elektrische aansluiting.
De producent kan niet verantwoordelijk gesteld
worden voor welke schade ook die veroorzaakt
is door het niet correct of overeenstemmend met
de regels van het vakmanschap installeren van de
afzuigkap.
INSTALLATIE
Het toestel moet geïnstalleerd worden op een minimale
hoogte van 65 cm vanaf de elektrische kookplaat en
75 cm vanaf een gaskookplaat of een combi kookplaat
(Afb.10)..
Indien een verbindingspijp gebruikt wordt die uit twee
of meer delen bestaat, dan moet het bovenste gedeelte
aan de buitenkant van het onderste gedeelte zitten.
Sluit de afvoer van de kap niet op een kanaal aan
waarin warme lucht circuleert of dat gebruikt wordt
voor het afvoeren van rook van apparaten die door een
andere energiebron dan elektrische energie gevoed
worden.
Gebruik, voor de verschillende montages, schroeven
en expansiepluggen die geschikt zijn voor het type
muur (bijv. cement, gipskarton enz.).
Indien schroeven en pluggen met het product zijn
meegeleverd controleer of deze geschikt zijn voor het
muurtype waaraan de kap bevestigd moet worden.
VEILIGHEIDSVOORSCHRIFTEN
Let op als tegelijkertijd een afzuigkap en een brander
of haard functioneren die afhankelijk zijn van de
omgevingslucht en gevoed worden door een andere
energiebron dan de elektrische energie, omdat de kap
tijdens het afzuigen de lucht die de brander of haard
nodig heeft voor de verbranding aan de omgeving
onttrekt. De negatieve druk in de ruimte mag niet de 4 Pa
(4 x 10–5 bar) overschrijden. Voor een veilige werking,
dient u de ruimte goed te ventileren.Voor het afvoeren
naar buiten moet u zich aan de geldende voorschriften
houden die in uw land van toepassing zijn.
COMPONENTEN > Afb.2
MONTAGE VAN DE KAP AAN DE WAND
• Boor de gaten A-B-C , volgens de aangegeven
waarden (Afb.3) .
• Hang de kap aan de wand, gebruik hiervoor de gaten
A (Afb.5) .
• Maak de kap denitief vast, gebruik hiervoor de
veiligheidsgaten B (Afb.6) .
• Verbind, door middel van een verbindingspijp, de ens
Y Ø150 mm (Afb.2) aan de afvoeropening. Indien
de woning met een externe luchtafvoer Ø120 mm
uitgerust is, dient de bijgeleverde verkleinende
aansluiting aangebracht te worden.
(voor de ltrerende versie moeten de bovenvermelde
handelingen niet uitgevoerd worden)
• Doe de bovenste koppeling Ebinnen de onderste
koppeling F. Voeg de twee koppelingen in de zitting
op het kaplichaam (Afb.7).
• Maak de beugel Zaan de wand vast, gebruik hiervoor
de gaten C (Afb.8) .
• Laat de bovenste koppeling Enaar boven glijden en
blokkeer hem met de daarvoor bestemde schroeven
op de gaten van de beugel Z, eerder aan de wand
bevestigd (Afb.9) .
MONTAGE FILTEREND APPARAAT
Om het apparaat van afzuigend apparaat tot lterend
apparaat om te zetten vraag aan Uw verkoper om
koolstoflters en volg de montage instructies.
De lucht wordt weer in de omgeving teruggevoerd
door middel van de uitsparingen op de bovenste
koppeling.
ELEKTRISCHE VERBINDING
Controleer of de netspanning voldoende is en
overeenstemt met de gegevens voor de voeding van
de kap, die op het plaatje op de binnenkant van het
apparaat staan.
FUNCTIONELE CONTROLE
Steek het apparaat in gang en controleer of de 4
snelheidsstanden en de verlichting wel degelijk werken.
GEBRUIKSAANWIJZINGEN
BESTURINGSPANEEL
- Verlichting
- Toets-. Met deze toets wordt de kap ingeschakeld
in de 1ste snelheid; als u opnieuw drukt wordt
de kap uitgeschakeld.
60
- Display
- Toets+.Met deze toets wordt de kap ingeschakeld
in de 1ste snelheid; drukt u opnieuw verhoogt
de snelheid tot de 4de snelheid.
NL
HANDBOEK VAN GEBRUIKS NL

15
3LIOPV
- Timer - door op deze toets te drukken, wordt
de timer geactiveerd, die na 15 minuten de
zuigmotor uitschakelt. Wanneer de zuigsnelheid
ingesteld is op 4, zal de timer automatisch
geactiveerd worden, de zuigsnelheid zal na 15
minuten automatisch op 3 ingesteld worden.
WAARSCHUWING
• Kook niet met open vlammen onder de wasemkap.
• Controleer voortdurend tijdens het gebruik van een
friteuse daar de oververhitte olie in brand kan raken.
• Koppel voor het uitvoeren van iedere reinigingshandeling
eerst het apparaat af van het elektriciteitsnet door de
stekker te trekken of door de hoofdschakelaar uit te
schakelen.
• Zorg voor een goede ventilatie als, in dezelfde kamer
tegelijkertijd zowel de kap als andere apparaten, die rook
afgeven en die niet door elektriciteit gevoed worden,
aanstaan.
• Laat de branders niet aan indiendeze niet gebruikt
worden.
• Gebruik de wasemkap alleen voor het doel waarvoor ze
ontworpen is: het verwijderen van kookgeuren; gebruik
de kap niet voor andere doeleinden.
• We raden aan de wasemkap enkele minuten voordat
men begint te koken aan te zetten en deze aan te laten
voor ongeveer 15 minuten nadat men beëindigd heeft
en, in ieder geval, totdat alle geuren verwijderd zijn.
GEBRUIK EN ONDERHOUD
K o p p e l v o o r h e t u i t v o e r e n v a n i e d e r e
onderhoudshandeling eerst het apparaat af van het
elektriciteitsnet door de stekker te verwijderen of door
de hoofdschakelaar uit te schakelen.
•Gebruik alleen en uitsluitend een vochtig doek en een
vloeibaar neutraal reinigingsmiddel.
•Vermijdnattesponsenofdoeken,waterstralen,verdunners
of oplosmiddelen, alcohol en schuurmiddelen.
METALEN ANTIVETFILTERS (Afb.2M)
• Voor een betere werking van de antivetlters moeten
deze minstens om de 3-4 weken gewassen worden.
•Ze kunnen ook in de vaatwasmachine gewassen
worden. Het kan voorkomen dat de lters een beetje
van kleur veranderen en dof worden. De werkzaamheid
ervan blijft echter ongewijzigd.
• Wast u de lters met de hand dan moeten ze enkele
uren in kokend water gehouden worden met een gewoon
afwasmiddel. Vervolgens zorgvuldig afspoelen en
drogen.
• Reinig de lters niet met een borstel, de structuur kan
hierdoor beschadigd worden.
• Wanneer de lters erg vuil zijn, wegens de aanwezigheid
van vetresidu, kunnen ze gaan branden waardoor de
correcte werking van het apparaat gecompromitteerd
wordt.
•Voor de demontage de knop gebruiken.
KOOLSTOFFILTERS (Afb.2L)
(alleen voor lterend apparaat) Apart verkrijgbaar
De  zuiveren de lucht die weer in de
ruimte teruggevoerd wordt. De lters kunnen niet
gewassen of opnieuw gebruikt worden en moeten
hoogstens om de vier maanden vervangen worden.
De verzadiging van de koolstof hangt af van het gebruik
van de kap, van het type keuken en van de regelmaat
waarmee het vetlter schoongemaakt wordt.
Handel als volgt voor de montage van het
koolstoflter:
• Demonteer de metalen antivetlters (Afb.2(Afb.2M)..
• Verwijder de koolstoflter (Afb.4).
VERLICHTING
Voordeeventuelevervangingvandelampjes,monteer
een nieuw lampje met dezelfde eigenschappen daar
een sterker lampje de elektrische inrichting ernstig
zou kunnen beschadigen.
TECHNISCHE SPECIFIEKEN
-STRUCTUUR VAN INOX STAAL
-KAP MET IN HOOGTE INSTELBARE SCHOORSTEEN
-ELEKTRISCHAPPARAAT VOLGENS DE INTERNATIONALE
NORMEN
-4 BEDRIJFSSNELHEDEN
- VERLICHTINGSINSTALLATIE: 2 lamp 20W 12V GU 4
VERNIETIGING VAN OUDE ELEKTRISCHE
APPARATEN
De Europese Richtlijn 2002/96/EC over Vernietiging
van Elektrische en Elektronische Apparatuur
(WEEE), vereistdat oude huishoudelijke elektrische
apparaten niet mogen vernietigd via de normale
ongesorteerde afvalstroom. Oude apparaten
moeten apart wordeningezameld om zo het
hergebruik van de gebruikte materialen te optimaliseren ende
negatieve invloed op de gezondheiden het milieu te reduceren.
Het symbool op het product van de “afvalcontainer meteen kruis
erdoor” herinnert u aan uw verplichting, dat wanneer u het
apparaatvernietigt, het apparaat apart moet worden ingezameld.
Consumenten moeten contact opnemen met de locale
autoriteiten voor informatie over de juiste wijze van vernietiging
van hun oude apparaat.
DE FABRIKANT IS NIET AANSPRAKELIJK VOOR
SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT
NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN. DE
GARANTIE IS NIET GELDIG IN GEVAL VAN SCHADE DIE
VEROORZAAKT WORDT DOOR DE VERONACHTZAMING
VAN VOORNOEMDE WAARSCHUWINGEN.
NL
HANDBOEK VAN GEBRUIKS NL

16 3LIOPV
